Kompletný sprievodca prevádzkovým zosilňovačom NE5532P

V tomto článku sa vykopneme do technickej dokonalosti NE5532P a odhalíme, ako z jeho funkcií z neho robia preferovanú voľbu pre hľadanie spoľahlivého a jasného zosilnenia signálu.Či už ide o zlepšenie kvality zvuku v zvukových amplifikátoroch alebo zabezpečuje presné hodnoty v sofistikovaných komunikačných systémoch, NE5532P prináša do stola neprekonateľnú stabilitu a výkon.Pripojte sa k nám, keď skúmame rôzne aspekty tejto požadovanej komponentu a poskytnete poznatky, ktoré pomáhajú využívať jeho plný potenciál v analógových aj digitálnych obvodoch.

Katalóg

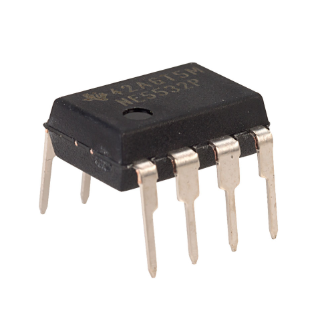

Prehľad NE5532P

Ten NE5532P Vyniká ako integrovaný obvod, ktorý je známy svojou prispôsobivosťou pri manipulácii s procesmi priameho prúdu (DC) a striedavého prúdu (AC).Táto zložka je vytvorená tak, aby minimalizovala poruchy hluku, čo umožňuje bezproblémovú prevádzku zisku jednoty spolu s pozoruhodným výkonom s minimálnym skreslením.Takáto harmonická zmes funkcií je vhodná pre presné úlohy, pričom je podporovaná vnútorným mechanizmom na kompenzáciu zisku a jasne definovaných vstupných limitov hluku, čo z neho robí hlavnú voľbu v zložitých elektronických aplikáciách.

Výnimočné schopnosti NE5532P vyplývajú z jeho komplexných technických špecifikácií, ktoré spĺňajú prísne požiadavky profesionálnych zvukových polí a širšie elektronické využitie.Vďaka svojej znalosti pri udržiavaní nedotknutého signálu, dokonca aj v nastaveniach náchylných na hluk, ho robí veľmi žiaduce.Môžete si všimnúť, že v predbežných zosilňovačoch zvuku môže tento čip vytvárať zdravú jasnosť, ktorá konkuruje drahšími alternatívami, a tak ponúka praktickú voľbu pre tých, ktorí hľadajú vysoko kvalitnú reprodukciu zvuku.

Pokiaľ ide o aspekty dizajnu, používa sa dôkladné pochopenie tepelnej dynamiky a spotreby energie NE5532P.Aj keď jeho energeticky efektívne vlastnosti prispievajú pozitívne k riadeniu energie, strategické usporiadanie komponentov v okruhu môže jeho výkon ďalej zvýšiť.V zariadeniach na vylepšenie zvuku môžete zdôrazniť hlboké účinky starostlivých vylepšení komponentov na odomknutie plného potenciálu čipu, čo potvrdzuje jeho schopnosť zvýšiť kvalitu zvuku.

Dizajn

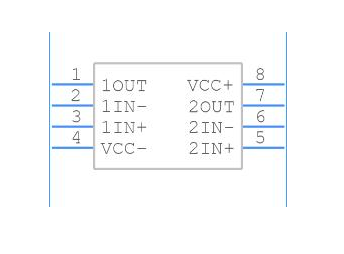

Symbol

Stopa

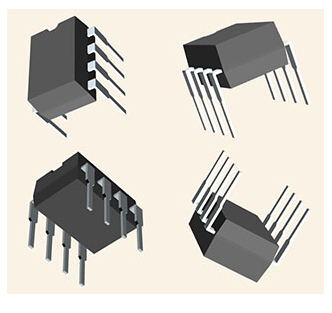

3D modely

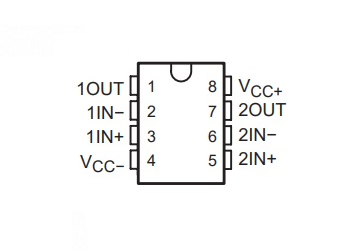

Konfigurácia PIN

Číslo kolíka	Názov kolíka	Opis
1	1OUT	Výstup
2	1in-	Obrábanie vstupu
3	1in+	Neinvertujúci vstup
4	Vcc-	Negatívny dodávka
5	2in+	Neinvertujúci vstup
6	2in-	Obrábanie vstupu
7	2OUT	Výstup
8	VCC+	Kladné zásobovanie

Rozmery

Parameter	Hodnota
Výška	5,08 mm
Dĺžka	9,81 mm
Hrúbka	3,9 mm
Šírka	6,35 mm

Technické špecifikácie

Typ	Parameter
Stav životného cyklu	Aktívne (naposledy aktualizované: pred 4 dňami)
Dodací čas továrne	6 týždňov
Kontaktné pokovovanie	Zlato
Montáž	Cez otvor
Balenie	8-DIP (0,300, 7,62 mm)
Povrchová montáž	Nie
Počet kolíkov	8
Identifikátor balíka výrobcu	P (R-PDIP-8)
Prevádzková teplota	0 ° C ~ 70 ° C
Balenie	Trubica
Kód JESD-609	e3
Kód PBFREE	Áno
Stav	Aktívny
Úroveň citlivosti vlhkosti (MSL)	1 (neobmedzený)
Počet ukončení	8
Kód ECCN	Ucho99
Terminál	Matte Tin (SN)
Koncová poloha	Dvojitý
Počet funkcií	2
Napájacie napätie	15V
Základné číslo dielu	NE5532
Počítať	8
Napájacie zdroje	± 5/± 15/10/30V
Počet kanálov	2
Prevádzkový prúdový prúd	8 mA
Nominálny prúdový prúd	16 mA
Výstupný prúd	38 mA
Miera	9V/μs
Architektúra	Napätie
Zosilňovač	Všeobecný
Pomer odmietnutia spoločného režimu	70 dB
Prúd - vstupná zaujatosť	200N
Napätie - napájanie, jedno/duálne (±)	± 5 V ~ 15 V
Výstupný prúd na kanál	38 mA
Vstupné posunové napätie (VOS)	4MV
Neg napájacie napätie nom (VSUP)	-15V
Jednota zisk bw-nom	10000 kHz
Napätie	100 dB
Nízka časť	Nie
Kompenzácia	Áno
Napätie - vstupné posun	500 μV
Nízky bias	Nie
Mikroparačka	Nie
Programovateľná sila	Nie
Dvojité napájacie napätie	9V
Nominálny produkt šírky pásma	10 MHz
Maximálne napätie I/O	4MV
Moc	Áno
Vstupný kompenzovaný prúdový max (IIO)	0,15μA
Výška	5,08 mm
Dĺžka	9,81 mm
Šírka	6,35 mm
Hrúbka	3,9 mm
Dosiahnuť SVHC	Žiadny SVHC
Tvrdenie ožarovania	Nie
Status Rohs	ROHS3 kompatibilný
Bezplatný	Bezplatný

Žiadosti

Zvukové inžinierstvo

Prevádzkový zosilňovač NE5532P zostal aktívnym prvkom v zvukovom inžinierstve kvôli svojim vynikajúcim schopnostiam pri redukcii hluku a výstupu.Tento zosilňovač vyniká vo vysoko verných zvukových systémoch, kde presné emócie sprostredkované hudbou dostávajú v centre pozornosti.Napríklad profesionálne štúdiá sa opierajú o tento čip, aby sa udržala audio čistota uprostred zložitých zvukových dosiek žonglujúcich viacerých vstupov, čím sa zabezpečuje, že každá hudobná nota rezonuje s autentickosťou.Jeho presnosť prispieva k zachyteniu podstaty hudobných vystúpení a vytváraní zvukových nahrávok, ktoré vás emocionálne priťahujú.

Komunikačné systémy

NE5532P, ktorý funguje ako spoľahlivý komponent v komunikačných systémoch, svieti s kapacitou jasnosti signálu.Často sa vyskytujú v procesoch, ako je frekvenčná modulácia a amplifikácia, pomáha dosiahnuť hladký prenos signálov bez skreslenia.Telekomunikačné nastavenia prosperujú s ich používaním a zvyšujú konzistentnú kvalitu komunikácie.Táto zložka zmierňuje rušenie z faktorov prostredia a zaisťuje plynule prúdenie operácií.Terénne skúsenosti ukazujú, že takéto systémy získavajú pozoruhodnú dlhodobú rovnováhu, čím zvyšujú vašu dôveru v udržiavanie prepojenia.

Spracovanie signálu

Pri spracovaní signálu má NE5532P významnú prítomnosť s jeho spôsobilosťou na zosilnenie signálov pri zachovaní výstupov bez hluku.Jeho zdatnosť vo filtrovaní a zvyšovaní signálov sa ukazuje, že v rôznych priemyselných odvetviach.Napríklad v lekárskych zobrazovacích systémoch, kde presná interpretácia môže znamenať rozdiel v diagnostike, jej výkon zabezpečuje presnosť a spoľahlivosť.Príklady ilustrujú, že využitie tohto zosilňovača zvyšuje presnosť zariadenia a chráni pred chybami, ktoré by mohli ohroziť integritu lekárskych hodnotení.

AV prijímače a video infraštruktúra

Odlišné vlastnosti NE5532P boli potrebné v AV prijímačoch a video infraštruktúre.Tento zosilňovač poskytuje obohatený zvukový výkon a udržuje mimoriadnu zrozumiteľnosť videa minimalizáciou skreslenia.IT porovnáva štandardy vo výkone pre systémy určené na nasýtenie vyvíjajúcej sa spotrebiteľskej chuti pre skúsenosti domáceho kina s vysokým rozlíšením.Vďaka svojej integrácii dodávajú AV nastavenia pohlcujúce audiovizuálne zážitky, ktoré vás uchvátia, čo vám umožňuje zažiť médiá mimo povrchu.

Súčasná elektronika

V modernej elektronike, vrátane netbookov a hráčov DVD, NE5532P vyrezal svoj význam.Efektívne synchronizuje operácie vo multifunkčných prostrediach, čo vedie k optimálnej kvalite zvuku a videa s obozretnou spotrebou energie.Zariadenia poháňané týmto prevádzkovým zosilňovačom sú zaznamenané pre ich dlhovekosť a zvýšenú spokojnosť a požadujú menej častú údržbu a zároveň poskytujú konzistentnú kvalitu.Správy naznačujú, že prítomnosť NE5532P zvyšuje celkový zážitok, čo vedie k zariadeniu, ktoré trvá nielen dlhšie, ale tiež prináša radosť na každodenné činnosti.

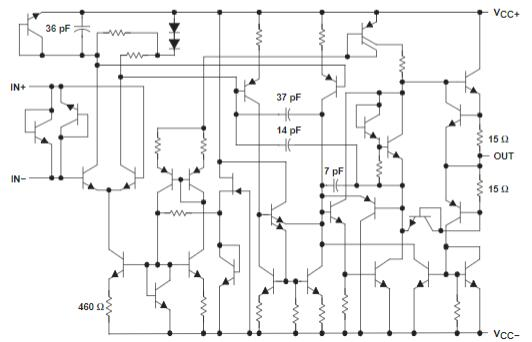

Blokové diagramy

Funkcie

Funkcia	Špecifikácia
Počet kanálov	2 kanál
GBP - Produkt šírky pásma	10 MHz
Sr - Smrw Rate	9 V/µs
CMRR - pomer odmietnutia spoločného režimu	70 dB
Výstupný prúd na kanál	38 mA
IB - vstupný prúžk	800 na
VOS - Vstupné posunové napätie	4 mv
Prevádzkové napájacie napätie	10 V až 30 V, ± 5 V až ± 15 V
Prevádzková teplota	0 až 70 ° C
Montáž	Cez otvor
Balenie	PDIP-8
Dvojité napájacie napätie	± 9 V, ± 12 V
en - hustota hluku vstupného napätia	8 NV/√Hz pri ± 15 V
Maximálne dvojité napájacie napätie	± 15 V
Minimálne dvojité napájacie napätie	± 5 V
Dodávajte prúd na kanál	16 mA

Obvod

Prevádzkový zosilňovač NE5532P sa ukazuje ako vysoko prispôsobivý a jeho aplikácie nachádza v rôznych rozsahoch scenárov spracovania zvuku a signálu.Jeho výnimočné schopnosti umožňujú návrh obvodov, ktoré adeptne zvládajú zložité funkcie.Táto analýza skúma pokročilé využitie NE5532P, čím sa jeho schopnosti ďalej zvyšuje strategickým pridaním vybraných tranzistorov na dosiahnutie vynikajúcich výkonnostných kritérií.

Dráhy spracovania signálu

Hĺbkové porozumenie signálnych trás v obvodoch využívajúcich NE5532P zvyšuje výsledky výkonnosti.Môžete preskúmať transformácie vstupných signálov prostredníctvom OP-AMP, kde sa úloha zosilňovača stáva zrejmou pri posilňovacej integrite signálu a znižovaní hladín hluku.Dosiahnutie týchto výsledkov zahŕňa experimentovanie s usporiadaním a technickými špecifikáciami odporov a kondenzátorov, ktoré významne ovplyvňujú charakteristiky frekvenčnej odozvy.

Presnosť zacielenia v úpravách zisku

Dosiahnutie presných nastavení zisku v obvodoch NE5532P je v súlade s individuálnymi potrebami aplikácie.Starostlivým výberom odporov a kondenzátorov spätnej väzby môžete doladiť zisk zosilňovača, aby ste dodržiavali konkrétne požiadavky.Tento proces zahŕňa zastavenie rovnováhy medzi získaním požadovaných úrovní výstupu a zachovaním stability systému.Môžete zdôrazniť iteračné testovanie a vylepšenie, ktoré využívajú osciloskopy a analyzátory spektra na odomknutie optimálnych konfigurácií.

Počatie vysokoúčinnej fázy výstupu

Vytvorenie výstupného štádia, ktoré zvyšuje účinnosť pri zachovaní kvality, predstavuje podstatný úspech pri obvodoch NE5532P.Začlenenie energetických tranzistorov je závažnou stratégiou na zvýšenie výstupnej fázy, ktorá umožňuje systému efektívne riadiť veľké zaťaženie a rozptyl tepla.Simuláciou rôznych konfigurácií výstupu môžete určiť najúčinnejšie usporiadanie, aby sa minimalizovalo skreslenie a zároveň maximalizovali spracovanie energie - aktívne ciele v elitných zvukových systémoch.

Výhody

NE5532P sa rozlišuje s pozoruhodnými vlastnosťami, ktoré zahŕňajú nízky hluk, minimálne skreslenie, pôsobivé schopnosti pohonu a konzistentný prevádzkový výkon v rôznych podmienkach.Ako technologický pokrok pokračuje, tieto vlastnosti ho umiestnili ako ideálnu voľbu pre využitie precízneho zvuku a prístrojového vybavenia.

Vynikajúce úrovne hluku a skreslenia

Vo vysoko verných zvukových systémoch a presné prístrojové vybavenie je prioritou dosiahnutie nízkych hladín hluku a skreslenia.NE5532P prevyšuje očakávania tým, že poskytuje zvukovú čistotu, ktorá zvyšuje zážitok z počúvania.Minimalizáciou nežiaducich harmonických deformácií udržiava zvukový výstup autentický a príťažlivý pre vás.Predstavte si projekt zvukového inžinierstva, v ktorom sa používa integrita zachovania integrity signálu - Zamestnanie NE5532P môže zosilniť vernosť zvukovej reprodukcie a ponúka čistejší a originálny zvuk.

Robustné jazdné schopnosti

Schopnosť NE5532P zvládnuť pozoruhodné zaťaženie bez ovplyvnenia výkonu z neho robí flexibilnú komponent v rôznych aplikáciách.Jeho silné schopnosti jazdy mu umožňujú spravovať náročné zvukové zaťaženie pri zachovaní kvality zvuku.Napríklad v výkonnom nastavení stereofónneho systému NE5532P zaisťuje, že si užijete vynikajúcu kvalitu zvuku, bez ohľadu na požiadavky reproduktora.Tieto funkcie odrážajú návrhy, v ktorých má výkon pri zaťažení značnú hodnotu.

Prevádzková účinnosť v rôznych podmienkach

Prevádzková efektívnosť uprostred rôznych environmentálnych scenárov záleží na zariadeniach vystavených teplotným variáciám a prevádzkovým tlakom.NE5532P je postavený tak, aby udržal svoju výkonnosť v týchto podmienkach, čo zdôrazňuje jeho spoľahlivosť.Zvážte skutočné kontexty, ako sú vonkajšie zvukové systémy alebo prístrojové vybavenie v priemyselnom prostredí s častými zmenami teploty.Stabilita, ktorú poskytuje NE5532p

Alternatívne možnosti

• LM358

• NJM4560

• LM4558

• LM258

Výrobca

Texas Instruments (TI) má významné postavenie v globálnom sektore polovodičov, predovšetkým pre svoje odborné znalosti v oblasti tvorby analógových komponentov a vložených procesorov.S kultúrnym pozadím, ktoré oslavuje inovácie, sa sídlo spoločnosti TI nachádza strategicky v Dallase v Texase.Spoločnosť zohráva kľúčovú úlohu pri formovaní globálnej elektronickej scény pomocou rozsiahleho zberu patentov na podporu technologického vývoja.

Vplyv TI presahuje jeho americký pôvod.Zapojením sa do iniciatív strategického výskumu a vytvorením zmysluplnej spolupráce TI neustále prispieva k pokroku v globálnej elektronickej aréne.Spoločnosť investuje do veľkej miery do úsilia v oblasti výskumu a vývoja na podporu kreativity a udržanie svojej konkurenčnej pozície.So zameraním na využitie svojich podstatných zdrojov TI efektívne rieši širokú škálu priemyselných výziev a ponúka riešenia pre sektory od automobilového priemyslu po priemyselné aplikácie.

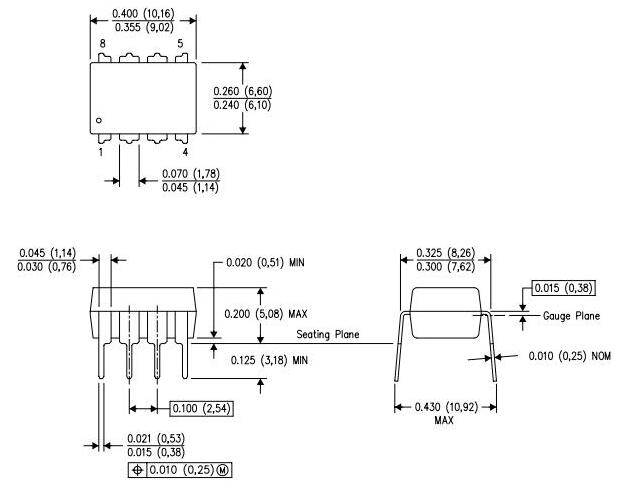

Balík

Hodnotenie NE5532 a OPA2134

Parameter	NE5532	OPA2134
Vstupný typ	Bipolárny	Fet
Vek dizajnu	Starší komponent, široko používaný	Novší dizajn, ale podobný v prípadoch použitia
Žiadosti	Vhodné pre väčšinu zvukových aplikácií, nákladovo efektívne	Ideálne pre aplikácie, ktoré potrebujú vstup FET, napr. nízkofrekvenčné filtre
Používajte v novom zariadení	Stále sa používa v moderných zvukových zariadeniach	Zvyčajne nahrádza TL072 v konkrétnych aplikáciách FET
Výkonnosť	Lepšie pre bipolárne požiadavky OP-AMP	Lepšie pre aplikácie špecifické pre FET, ako je DC Critical alebo nízkofrekvenčné filtre
Alternatívne porovnania	Súťaží s typmi OPA2134 a JFET	Dobrá náhrada za TL072
Nákladová efektívnosť	Nákladovo efektívnejšie pre všeobecné použitie	Pre niektorých aplikácií nadmerne nákladovo efektívne
Odporúčanie	Preferované, ak postačuje bipolárny op-amp	Odporúčané pre nízkofrekvenčné filtre alebo potreby vstupu FET
Lepšia verzia	Nat	Rodina OPAX132 pre DC Kritické aplikácie

Porovnávacie vyšetrenie NE5532 a TL072 OP-AMP

Parameter	NE5532	TL072
Vstupný typ	Bipolárne tranzistorové vstupy	Vstupy JFET
Vstupný prúd	Nakreslí vstupný prúd	Žiadny vstupný prúd
Výkon hluku (nízka impedancia)	Tichšie, keď je impedancia zdroja extrémne nízka (napr. 20Ω)	Vyšší hluk pri nízkej impedancii zdroja
Výkon hluku (vysoká impedancia)	Rovnaký hluk pri ~ 18,5 kΩ zdrojovej impedancii;Hluk na vyššia impedancia	Tichšie, keď impedancia zdroja> 18,5 kΩ
Hluk vstupného napätia	Ovplyvnený vstupným prúdom šumom pri vyššej impedancii	Menej ovplyvnené vstupným prúdom hlukom
Nízkofrekvenčný hluk	„Popcorn“ hluk pod 30 Hz	Oveľa menej nízkofrekvenčný hluk
Diódy na ochranu vstupu	Diódy back-to-back môžu spôsobiť problémy s obvodom	Nemá vstupné diódy
Dodať aktuálnu spotrebu	Vyššia spotreba	Nižšia spotreba
Bežné aplikácie	Fonografické kazety, páskové hlavy, predzosilňovače mikrofónu (nízka impedancia)	Všeobecné, vysokohorské obvody
Vstupný kondenzátor	Vyžaduje veľké vstupné spojovacie kondenzátor, aby sa minimalizoval hluk	Nie je závislý od spojovacieho kondenzátora

Podobné prvky

Číslo dielu	Výrobca	Balenie	Počet kolíkov	Miera	Vstupné posunkové napätie	Pomer odmietnutia spoločného režimu (CMRR)	Napájacie napätie	Prevádzkový prúdový prúd	Nominálny prúdový prúd
NE5532P	Nástroje Texas	8-DIP (0,300, 7,62 mm)	8	9V/μs	4 mv	70 dB	15 v	8 mA	16 mA
NE5532AP	Nástroje Texas	8-DIP (0,300, 7,62 mm)	8	9V/μs	4 mv	70 dB	15 v	8 mA	16 mA
SA5532P	Nástroje Texas	8-DIP (0,300, 7,62 mm)	8	9V/μs	4 mv	70 dB	15 v	8 mA	16 mA
SA5532AP	Nástroje Texas	8-DIP (0,300, 7,62 mm)	8	9V/μs	4 mv	70 dB	15 v	8 mA	16 mA

Datasheet pdf

DataShety NE5532P:

NE5532 (A), SA5532 (A) Datashet.pdf

DataShety NE5532AP:

NE5532 (A), SA5532 (A) Datashet.pdf

DataShety SA5532P:

NE5532 (A), SA5532 (A) Datashet.pdf
