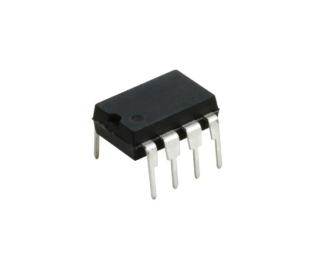

TL072 Prevádzkový zosilňovač vysvetlil

TL072 je vysoko výkonný operačný zosilňovač známy pre svoj návrh vstupu JFET, kombinujúc nízky hluk a rýchle úteky, aby vyhovovali požiadavkám moderných elektronických aplikácií.Vďaka pozoruhodnej prítomnosti v zvukovom spracovaní, prístrojových a komunikačných systémoch je pre vás TL072 všestrannou a spoľahlivou voľbou.Tento článok sa vykopáva do funkcií TL072, od konfigurácie PIN a CAD modelov až po rozsiahle aplikácie a ekvivalenty.Či už optimalizujete zvukovú vernosť, riadíte presnosť v prístrojových zariadeniach alebo hľadáte nákladovo efektívne alternatívy, táto príručka poskytuje informácie a technické podrobnosti potrebné na využitie úplného potenciálu TL072 vo vašich návrhoch.

Katalóg

1. Konfigurácia PIN

2. CAD model

3. Prehľad operačného zosilňovača TL072

4. Použitie TL072

5. Metódy na optimalizáciu využitia TL072

11. Technické špecifikácie

Konfigurácia PIN

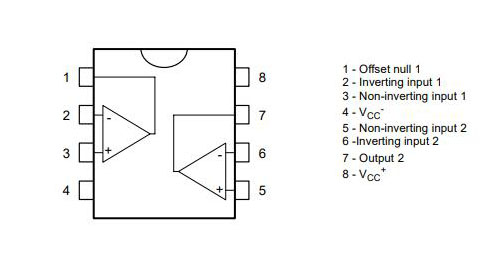

TL072 Pinout

Č.	Pomenovať	Opis
1	1OUT	Výstup prvého op-amp
2	1in-	Inverting vstup pre prvý op-amp
3	1in+	Neinvertujúci vstup pre prvý op-amp
4	Vcc-	Uzemniť
5	2in+	Neinvertujúci vstup pre druhý op-amp
6	2in-	Inverting vstup pre druhý op-amp
7	2OUT	Výstup druhého OP-AMP
8	VCC+	Napájacie napätie

Model CAD

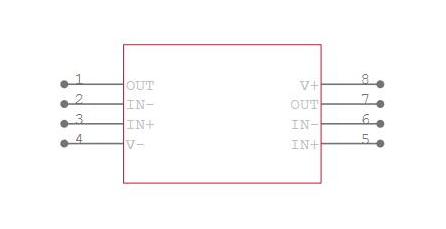

Symbol

TL072 Symbol

Stopa

TL072 Footprint

3D model

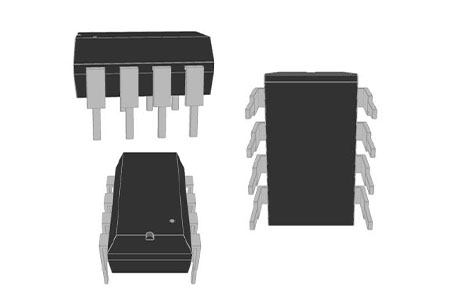

TL072 3D Model

Prehľad prevádzkového zosilňovača TL072

Ten TL072 Operačný zosilňovač vyniká v elektronike pre svoj vysokorýchlostný, nízko šmrncový návrh vstupu JFET, ktorý integruje duálne op-amps do kompaktného balíka.Táto architektúra zaisťuje minimálne harmonické skreslenie, vďaka čomu je ideálna pre vysoko presné aplikácie, ako je predbežná amplifikácia zvuku.Jeho schopnosť dodávať jasné a presné signály z neho urobila základ pre profesionálne zvukové vybavenie, kde vernosť a jasnosť sú základnými atribútmi.

TL072, ktorý má nízku vstupnú zaujatosť a kompenzované prúdy, ponúka prispôsobivosť v rôznych konštrukciách obvodov, od zosilnenia signálu po filtrovanie.Jeho spoľahlivosť a flexibilita z neho robia preferovanú voľbu zameranú na zachovanie integrity signálu v náročných aplikáciách.Duálne OP-amps sú väčšinou účinné v stereofónnych nastaveniach a integrovaných zvukových systémoch, optimalizujú priestor a zároveň zvyšujú funkčnosť.Pri starostlivom úpravách napájania je možné skreslenie ďalej minimalizovať, čo je príkladom jeho presnosti a všestrannosti.

Použitie TL072

Prevádzkový zosilňovač TL072 zohráva dominantnú úlohu v predprípusoch zvuku, väčšinou pri dosahovaní presnosti a minimalizácii skreslenia pre vysoko kvalitný zážitok z počúvania.Zaisťuje zvukový výstup s nízkym hlukom a zníženým rušením, čo prispieva k zvýšenej jasnosti a vernosti.Táto technická jemnosť uspokojuje vašu túžbu po pohlcovom zážitku.Okrem toho TL072 umožňuje doladenie zvukových parametrov, ako sú hlasitosť, basy a výšky, ktoré ponúka prispôsobený zvukový profil pre osobné preferencie.

Aplikácie TL072 presahujú zvukové systémy kvôli svojim všestranným porovnávacím schopnostiam.Nájde efektívne použitie pri regulácii napätia, kondicionovaní signálu a analógových výpočtoch.V kontrolných systémoch a prístrojových zariadeniach vyniká TL072 kvôli svojej presnosti a adaptabilite.Môžete ho uprednostňovať pre množstvo špecializovaných funkcií, pričom jej spoľahlivosť zohráva úlohu v preferencii pre tento komponent.

Metódy na optimalizáciu využitia TL072

Vo svete zvukovej predbežnej amplifikácie slúži TL072 ako robustný nástroj na rozšírenie kvality zvuku a zároveň zostáva rozpočet.Tento operačný zosilňovač vyniká svojím najvyšším výkonom, dodáva zvuk s neuveriteľne nízkym hlukom a zanedbateľným skreslením, keď je vstup prepojený s výstupom.Vďaka svojej vysokej vstupnej impedancii môže zvýšenie hodnoty odporu R4 zvýšiť výkon znížením hluku a skreslenia.Na druhej strane je rezistor R1 kľúčom pre vyváženie impedancie, taktiku bežne honovanú v profesionálnych zvukových konfiguráciách na zabezpečenie jasného prenosu signálu.

Úmyselná pozornosť na negatívne spätné väzby R2 a R3 je hlavná;Ich hlavná úloha zahŕňa meranie a výstupné signály doladenia.Dosiahnutie perfektnej rovnováhy vo svojich hodnotách je sofistikovanou výzvou: ak je nastavená príliš vysoká, môžu zosilniť hluk;Ak sú príliš nízke, zhoršujú skreslenie.Toto zložité vyváženie má paralely v doladiacich hudobných nástrojoch, kde drobné vylepšenia môžu hlboko zlepšiť celkovú akustiku.

Na boj proti možnému hluku sa R6 používa na reguláciu výboja alebo stabilizáciu prietoku cez kondenzátor C2.Účinnosť tohto komponentu sa dá prirovnať k majstrovským úpravám zvukového inžiniera, aby sa počas živých vystúpení zachoval čistotu signálu.

Obvod

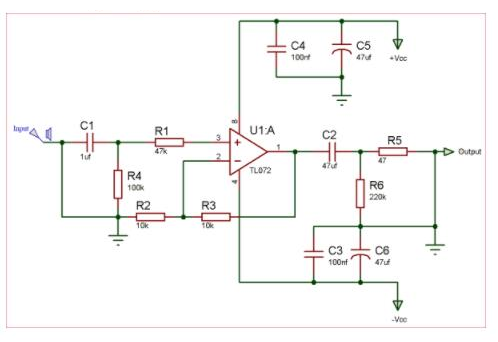

TL072 Application Circuit

Schéma

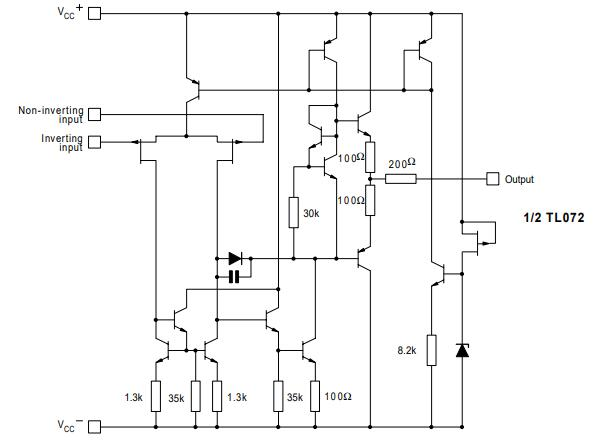

TL072 Schematic Circuit

Funkcie

Funkcia	Opis
Nízka spotreba energie	Efektívna prevádzka s minimálnym využitím energie.
Prúdy vstupu a posunuté prúdy	Optimalizované pre nízke vstupné bias a ofsetové prúdy pre Presné aplikácie.
Ochrana pred obvodom	Vstavaná ochrana pred výstupnými skratmi.
Bezplatná prevádzka	Zaisťuje stabilnú prevádzku bez problémov so západkami.
Duálny op-zosilňovač IC	Obsahuje dva prevádzkové zosilňovače v jednom balíku IC.
Vysoká vstupná impedancia	Uľahčuje prepojenie s zdrojmi vysokej impedancie.
Kompenzácia vnútornej frekvencie	Zaisťuje stabilnú prevádzku v širokom spektre podmienok.
Rozsah napätia	Podporuje široký spoločný režim (až do VCC+) a diferenciál rozsah napätia.

Ekvivalent

• LM358

• NE5532

• OPA827

• Ada4610-2

Balík

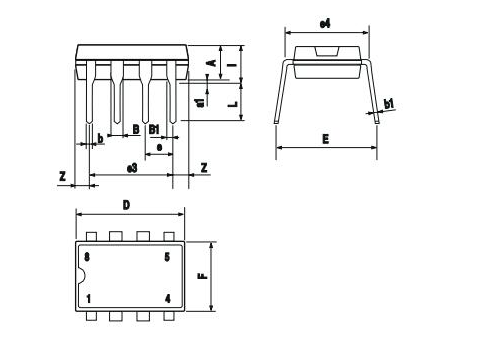

TL072 Package

Výrobca

Stmicroelectronics sa rozlišuje ako vedúca entita v polovodičovej dominii a získava obdiv k priekopníckemu pokroku v širokej škále mikroelektronických aplikácií.Spoločnosť nadšene využíva svoje rozsiahle know-how v kremíkovej technológii, výnimočnej výrobnej zdatnosti a dobre zvolených strategických alianciách na podporu pokroku v technológiách systému na chip (SOC).Keď sa trh rýchlo vyvíja a objavujú sa trendy konvergencie, riešenie týchto zmien sa stáva dynamickou výzvou.Prebiehajúce investície spoločnosti do výskumu a rozvoja podporujú svoju kapacitu na vynález a udržuje svoju pozíciu v priemyselnej hierarchii.Priemyselní milovníci často uznávajú, že spojenie technických zručností a dôkladných znalostí o trhu sú faktormi v ich úspechoch.V neustále vyvíjajúcom sa technologickom prostredí sa schopnosť prispôsobiť a predvídať budúce trendy je podstatnou výhodou.

Triumf Stmicroelectronics je zložito zviazaný s jeho hlboko zakoreneným velením kremíkovej technológie.Táto hlboká odbornosť pripravuje cestu pre tvorbu riešení, ktoré sú účinné a adept pri uspokojovaní rôznych priemyselných požiadaviek.Môžete rozpoznať hodnotu presnosti a spoľahlivosti, atribúty stmikroelektroniky neustále podporujú.Infúziou pokročilých materiálov a optimalizáciou výrobných metodík spoločnosť nielen zvyšuje funkčnosť svojich ponúk, ale podporuje aj inovácie prostredníctvom spolupráce medzi sektormi v technologickom pokroku.

Technické špecifikácie

Táto tabuľka poskytuje organizovaný prehľad o Tl072cnje Špecifikácie a atribúty spolu s informáciami o dodržiavaní predpisov.

Typ	Parameter
Pripevniť	Cez otvor
Montáž	Cez otvor
Balenie	8-DIP (0,300, 7,62 mm)
Počet kolíkov	8
Balík dodávateľských zariadení	8-DIP
Váha	4,535924g
Počet prvkov	2
Prevádzková teplota	0 ° C ~ 70 ° C
Balenie	Trubica
Stav	Zastaraný
Úroveň citlivosti vlhkosti (MSL)	Neobmedzený
Maximálna prevádzková teplota	70 ° C
Prevádzková teplota	0 ° C
Základné číslo dielu	TL072
Prevádzkové napájacie napätie	18V
Počet kanálov	2
Počet obvodov	2
Maximálne napájacie napätie	36V
Minimálne napätie	6v
Prevádzkový prúdový prúd	4 mA
Nominálny prúdový prúd	5 mA
Výstupný prúd	40 mA
Aktuálne - dodávka	4 mA
Min vstupné napätie	12V
Miera	16V/μs
Zosilňovač	J-fet
Pomer odmietnutia spoločného režimu (CMRR)	70 dB
Prúd - vstupná zaujatosť	20pa
Maximálne vstupné napätie	15V
Napätie - napájanie, jedno/duálne (±)	6V ~ 36V ± 3V ~ 18V
Výstupný prúd na kanál	40 mA
Vstupné posunové napätie (VOS)	3MV
Šírka pásma	3 MHz
Získajte produkt šírky pásma	4 MHz
Napätie	106.02db
Napätie - vstupné posun	3MV
Maximálne napájacie napätie	18V
Min Duálne napájacie napätie	3V
Dvojité napájacie napätie	± 15 V
Počet zosilňovačov	2
Výška	4,95 mm
Dĺžka	10,16 mm
Šírka	7,11 mm
Dosiahnuť SVHC	Žiadny SVHC
Tvrdenie ožarovania	Nie
Status Rohs	ROHS3 kompatibilný
Bezplatný	Bezplatný

Datasheet pdf

TL072CN DataShety:

TL072 (a, b) .pdf

O nás

ALLELCO LIMITED

Allelco je medzinárodne slávny na jednom mieste Distribútor služieb obstarávania hybridných elektronických komponentov, ktorý sa zaviazal poskytovať komplexné služby obstarávania a dodávateľského reťazca pre globálny elektronický výrobný a distribučný priemysel vrátane globálnych 500 tovární OEM a nezávislých maklérov.
Čítaj viac

Rýchly dopyt

Zašlite prosím dotaz, okamžite odpovieme.

množstvo

Číslo dielu
Kontaktné meno
meno spoločnosti
Emailová adresa
Telefón
Komentáre

často kladené otázky [FAQ]

1. Ako môžem testovať TL072 op-amp?

Ak chcete vykonať úplnú analýzu TL072CP, začnite konzultáciou s dátovými hárkami pre presné konfigurácie PIN.Riadne meranie jednosmerného napätia je dominantné;Čiernu sondu umiestnite na podvozok na uzemnenie a postupne naneste červenú sondu na kolík 8 (v+ napájanie) a kolík 4 (napájanie v vs).Táto metóda kladie základy na odhalenie akýchkoľvek potenciálnych anomálií.Okrem toho integrácia funkčného generátora spolu s osciloskopom umožňuje preskúmať reakciu zosilňovača na prichádzajúce signály, čo vedie k hlbšiemu pochopeniu jeho atribútov výkonnosti a uspokojuje vrodenú zvedavosť komplexného skúmania rozlíšení dizajnu.

2. Aká je popularita op-amp?

Vo svete dizajnu analógových obvodov sa OP-Amps objavujú ako všestranný zdroj vďaka ich prispôsobivosti.Využitím negatívnej spätnej väzby môžete upraviť faktory, ako je zisk a impedancia prostredníctvom vonkajších komponentov, zmierňujú závislosť od vlastných nezrovnalostí OP-AMP.Táto flexibilita svieti v mnohých aplikáciách, od zvukových zariadení po riadiace mechanizmy, ktoré sa zarovná s úsilím o udržanie vysokých štandardov výkonu v rôznych podmienkach.

3. Koľko môže OP-AMP zdroj?

Štandardné OP-ampéry všeobecne zdrojové alebo umývadlové prúdy od 30 do 40 mA, hoci niektoré varianty podporujú až 100 mA alebo ďalej.Tí, ktorí majú vyššiu produkciu, môžu poskytnúť viac ako 1000 mA, pričom riešia potreby aplikácií vyžadujúcich podstatný prúd, napríklad zosilnenie energie.Uchopenie týchto špecifikácií pomáha pri zosúladení OP-AMPS s vhodnými aplikáciami, zabezpečuje ani neprimeranú moc ani nadmernú jazdu a splnenie technickej a emocionálnej spokojnosti odvodenej z optimálnej funkčnosti dizajnu.

4. Čo je TL072A a TL072B?

Tieto op-ampéry vynikajú pre svoju rýchlosť a spájajú vysokonapäťové JFET a bipolárne tranzistory.Zdieľané charakteristiky, ako sú vysoké miery a nízke vstupné prúdy zaujatosti, ich robia atraktívnymi pre aplikácie požadujúce presné spracovanie signálu.Drobné rozdiely v špecifikácii medzi modelmi môžu priťahovať jedinečné preferencie, čo umožňuje každému modelu splniť konkrétne prevádzkové požiadavky a odrážať rozmanitosť vášho výberu v alternatívach dizajnu.

5. Čo je JFET TL072?

Séria TL072 využíva vysokorýchlostné JFET, zabezpečuje maximálny výkon s minimálnym vstupným zaujatosťou a kompenzovanými prúdmi, čo optimalizuje účinnosť v rôznych aplikáciách.Ich zahrnutie je kľúčom k zabezpečeniu vynikajúcej vstupnej impedancie a schopností prepínania rýchleho prepínania, ktoré sa vyhľadávajú v zvukových aj prístrojových zosilňovačoch.Rozhodnutie používať JFET predstavuje vyvážený prístup medzi inžinierskymi potrebami a výrobnými úvahami, čo odráža priesečník racionality a kreativity pri technickom rozhodovaní.

6. Čo je THD zariadenia TL07X?

Séria TL07X dosahuje pozoruhodne nízku celkovú mieru harmonického skreslenia (THD) iba 0,003%, čo udržiava minimálne harmonické rušenie do zvukových aplikácií.Táto bezkonkurenčná audio čistota spojená s kapacitou rýchlosti 13 V/μs potvrdzuje vhodnosť série pre vysokokvalitné zvukové systémy.Odhodlanie k nízkemu skresleniu odráža ambície kolektívneho priemyslu na dosiahnutie vynikajúcej vernosti reprodukcie zvuku, ktorá rezonuje s vašimi očakávaniami o čistote a dokonalosti.

7. Aké sú funkcie kolíka TL072X?

Pochopenie funkcií PIN TL072X je nevyhnutnosťou pre efektívnu integráciu obvodov a spoľahlivý dizajn.Invertujúce vstupy (1 in– a 7 in–) upravujú fázu signálu, zatiaľ čo neinvertujúce vstupy (4 in+ a 6 in+) prijímajú priame a pomocné signály.Výstupy (2 von a 8 von) poskytujú zosilnené signály a podporujú alternatívne smerovanie signálu.PIN 5 a 10 sú označené ako NC (bez pripojenia), čo zjednodušujú rozloženie PCB.Piny napájania, 9 VCC+a 10 VCC - udržiavajú stabilitu obvodu a poskytujú požadované pozitívne a negatívne koľajnice.Znalosť s týmito úlohami zvyšuje účinnosť obvodu a zaisťuje spoľahlivú prevádzku, čo odráža štruktúrovaný prístup potrebný v inžinierskych dizajnoch.
