TB6600 Krokový ovládač motora: Pinout, rozhranie Arduino a ako to funguje

Katalóg

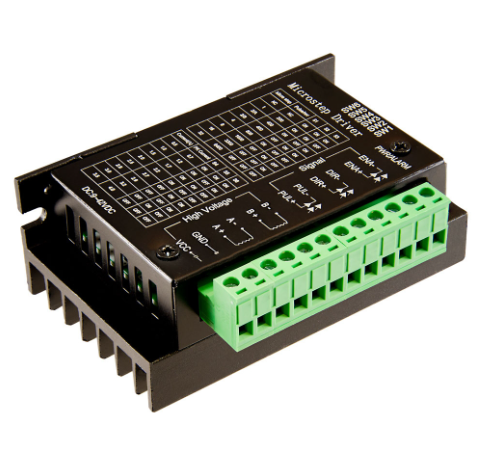

Prehľad modulu ovládača motora TB6600

Ten TB6600 Krokový modul ovládača motora je zariadenie, ktoré sa vyznačuje jeho odolnosťou a prispôsobivosťou na riadenie 2-fázových krokových motorov.Bezproblémovo sa spája so širokou škálou mikrokontrolérov, väčšinou Arduino, čo podporuje vytváranie presných 5V digitálnych pulzových výstupov.Tieto výstupy sú dynamické na udržanie jemnej rovnováhy riadenia motora.Pracuje sa v rozsahu napätia 9-42 V DC a podporuje špičkový prúd 4 ampérov, je všestrannou voľbou pre rôzne motorové projekty.Táto adaptabilita vám umožňuje efektívne spravovať polohovanie a rýchlosť motora, čo je veľmi prospešné v aplikáciách, ktorých cieľom je minimalizovať komplexnosť kódovania.Vysokofrekvenčná izolácia optocouplera modulu významne zvyšuje jeho spoľahlivosť znížením rizika rušenia a zabezpečením stabilnej prevádzky.

Vďaka harmónii s mnohými mikrokontrolérmi robí vodiča TB6600 vhodnou voľbou pre projekty vyžadujúce zložité riadenie motora.Hladko sa integruje s platformami ako Arduino, čo odráža jeho schopnosť splniť rôzne očakávania.Napríklad použitie tohto ovládača v CNC strojoch alebo 3D tlačiarňach umožňuje presný a riadený pohyb, ktorý ilustruje jeho užitočnosť v rôznych poliach.

Tento modul vyniká vďaka svojej podpore 2-fázových a 4-fázových krokových motorov, ako aj pre hybridné konfigurácie.Bipolárny dizajn m-mostíka H-Bridge je neoddeliteľnou súčasťou efektívneho riadenia napätia a prúdu, čím sa zabezpečuje, že vodič poskytuje špičkový výkon vo svojich aplikáciách.V prostrediach, kde sú presnosť a spoľahlivosť prioritné, ako sú automatizované výrobné linky a robotika, sú tieto vlastnosti vysoko cenené.

Funkcie

Konfigurácia PIN

Technické špecifikácie

Konfigurácia obvodu H-Bridge pre TB6600

Modul ovládača TB6600 Krokper Motor je závažným komponentom navrhnutým na reguláciu 2-fázových aj 4-fázových krokových motorov, pričom pre efektívnu prevádzku využíva bipolárnu konfiguráciu B-Bridge.Táto konfigurácia využíva tranzistory MOSFET, aby sa zabezpečila vysoký výkon, pokiaľ ide o súčasnú manipuláciu a tepelnú stabilitu.Modul pracuje interakciou s dvoma primárnymi ovládacími kolíkmi: Krokový kolík, ktorý spúšťa motor, ktorý šliapne s každým impulzom, a smerovým kolíkom, ktorý určuje smer rotácie motora na základe aplikovaného napätia.Tieto vstupy spoločne umožňujú presné riadenie nadradenej sekvencie a smeru rotácie motora.

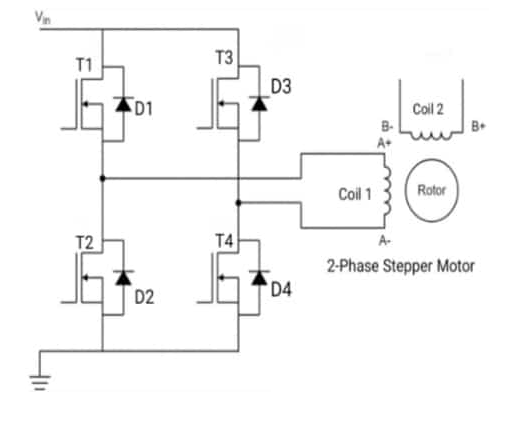

Schéma obvodu zvýrazňuje štyri kľúčové tranzistory, T1, T2, T3 a T4, usporiadané v štruktúre m-mostíka H.Tieto MOSFET sú chrbtovou kosťou prevádzky modulu, čo umožňuje obojsmerný tok prúdu potrebný na pohon krokového motora.Okrem toho diagram obsahuje diódy flyback (D1, D2, D3 a D4), ktoré sú kľúčom na ochranu obvodu pred špičkami napätia spôsobeného induktívnym zaťažením motora.Tieto diódy bránia nadprúdu a poškodenie citlivých komponentov počas prevádzky.Terminály A+, A-, B+a B- používajú na pripojenie motora, čím sa zabezpečí presný a riadený pohyb hriadeľa motora.

Ako H-mostík umožňuje otáčanie motora?

Vodič TB6600 pracuje prostredníctvom koordinovaného pôsobenia tranzistorov MOSFET v most H.Napríklad:

• K rotácii v smere hodinových ručičiek sa vyskytuje, keď sú aktivované tranzistory T1 a T4, čím smerujú tok prúdu z A+ na A-.

• Rotácia proti smeru hodinových ručičiek nastáva, keď sú zapojené T2 a T3, čím sa zvráti prúd prúdu z A- na A+.

Táto striedajúca sa aktivácia tranzistorov zaisťuje hladký obojsmerný pohyb.Na dosiahnutie optimálneho krútiaceho momentu a efektívnej prevádzky sú nevyhnutné presné načasovanie a regulácia napätia.

Režimy prevádzky pre všestranné riadenie

TB6600 podporuje štyri odlišné prevádzkové režimy, z ktorých každý je navrhnutý na vyrovnanie krútiaceho momentu, presnosti a veľkosti kroku, v závislosti od požiadaviek na aplikáciu:

• Vlnový režim: V tomto režime je naraz pod napätím iba jedna cievka.Aktivácia jednej cievky otáča motor o 90 stupňov v jednom smere, zatiaľ čo zvrátenie prúdu otáča v opačnom smere.Striedovaním medzi cievkami dosahuje motor nepretržitú prevádzku.Tento režim je jednoduchý, ale v porovnaní s inými režimami poskytuje menší krútiaci moment.

• Režim: Obe cievky sú v tomto režime napájané súčasne a vytvárajú silnejšie magnetické pole.To má za následok zvýšený krútiaci moment, vďaka čomu je ideálny pre aplikácie, ktoré si vyžadujú väčšiu energiu a stabilitu.

• Režim: Kombinácia vlnového režimu a režimu úplného kroku sa tento režim strieda medzi energiou jednej cievky a oboma cievkami.Účinne znižuje veľkosť kroku na 45 stupňov, čo poskytuje rovnováhu medzi presnosťou a krútiacim momentom.Krútiaci moment sa však môže líšiť v závislosti od toho, či sú jedna alebo obe cievky napájané počas konkrétneho kroku.

• Režim mikrosta : Najpresnejšie zo všetkých režimov režim Microstep režim zmenšuje veľkosť kroku ešte ďalej tým, že starostlivo modulám prúdu fázami motora.Toto sa dosahuje pomocou pokročilých obvodov na vytvorenie hladkých a postupných prechodov medzi krokmi.Tento režim je ideálny pre aplikácie, ktoré si vyžadujú vysoký presný a konzistentný krútiaci moment, ako sú CNC stroje alebo robotika.

Integrácia TB6600 s Arduino Uno

Efektívne riadenie krokových motorov vyžaduje kombináciu spoľahlivého hardvéru a starostlivo naprogramovaného softvéru.Vodič krokového motora TB6600 vyniká ako vynikajúci nástroj na prevádzku 2-fázových krokových motorov.Podporuje viacero prevádzkových režimov, ako sú vlna, plný krok, polovičný krok a mikro-kroky.Jeho vstavané ochranné vlastnosti-vrátane záruk pred nízkym napätím, nadprúdom a prehriatím-sú solídnou voľbou pre projekty požadujúce presnosť a trvanlivosť.

Ak chcete nastaviť TB6600 pomocou Arduino Uno, zhromaždte tieto komponenty:

• Arduino Uno R3

• TB6600 Krokový ovládač motora (verzia 4A)

• Krokový motor (s odporúčaným hodnotením 1,65a)

• Spoľahlivý zdroj napájania (napr. Batéria alebo regulovaný zdroj energie jednosmerného prúdu)

• prepojovacie vodiče

• Arduino IDE nainštalovaný vo vašom počítači

Ak chcete integrovať TB6600 s Arduino, postupujte podľa týchto podrobných pokynov

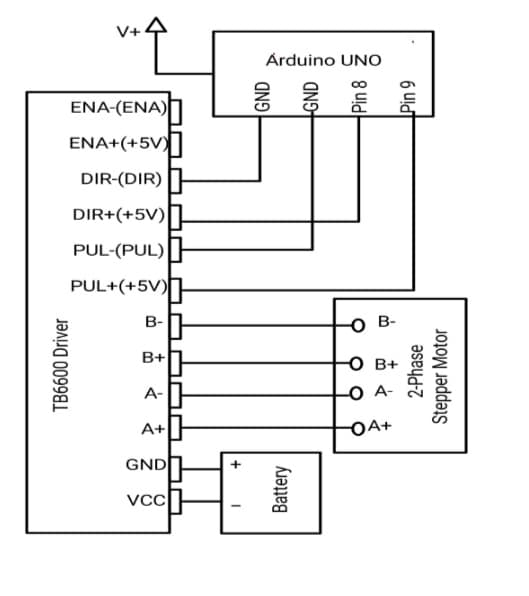

Pripojte smer a pulzné signály

• Prepojte terminály DIR+ a PUL+ na TB6600 s Arduino Pins 8 a 9.Tieto kolíky vysielajú smer a pulzné signály.

• Pripevnite koncerty DIR- a PULPery k zeme (GND) kolíka Arduino.

• Pripojte motor k TB6600: Pripojte vodiče motora kroku k svorkám TB6600.

• A+ a A- pre jednu cievku motora.

• B+ a B- pre druhú cievku.

• Vypíšte ovládač TB6600: Pripojte kolíky VCC a GND na TB6600 k vášmu napájaniu.Uistite sa, že napätie zodpovedá požiadavkám vášho motora a vodiča, aby sa predišlo poškodeniu.

Nastavenie rozlíšenia mikrostep

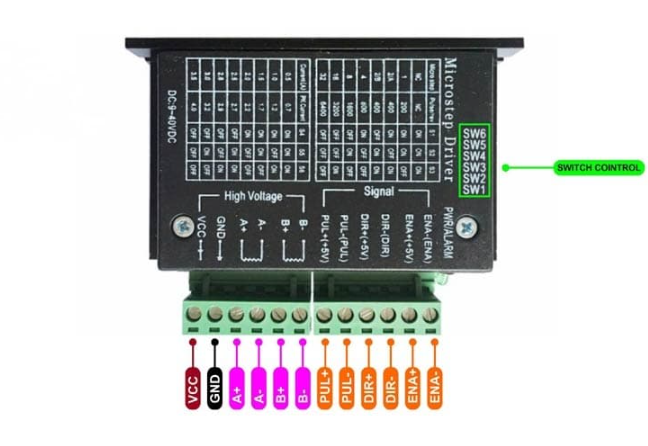

TB6600 vám umožňuje doladiť presnosť pohybu krokového motora pomocou prepínačov SW1 a SW2.Nastavte tieto spínače takto:

• ¼ krokové rozlíšenie: Nastavte SW1 zapnuté a SW2 vypnuté.

• ⅛ Rozlíšenie kroku: Nastavte SW1 a SW2 zapnuté.

• 1/32 Krokové rozlíšenie: Vypustite SW1 aj SW2.

• Režim úplného kroku: Nastavte SW1 aj SW2 zapnuté.

Pravda

Úpravy prepínača vám umožňujú optimalizovať rovnováhu medzi presnosťou a rýchlosťou na základe potrieb vášho projektu.

Aby sa zaistil, že váš motor pracuje v rámci bezpečných limitov prúdu, TB6600 obsahuje ďalšie spínače (SW4 a SW6) na nastavenie toku prúdu.Tieto nastavenia sú užitočné pre:

• Predchádzanie poškodeniu preťaženia.

• Udržiavanie konzistentného výkonu motora.

• Vždy overte, či prúd motora zostane pod maximálnym počtom 4A vodiča, aby sa chránili obe komponenty.

• Smer ovládacieho motora: Ak chcete, aby sa motor otáčal proti smeru hodinových ručičiek, upravte stav špendlíka DIR+ v kóde Arduino.

• Testovanie a riešenie problémov: Po dokončení nastavenia nahrajte základný náčrt ovládania motora kroku na overenie funkcie zapojenia a ovládača.

• Vyhnite sa prehriatiu: Zabezpečte správne vetranie pre vodiča TB6600, najmä v aplikáciách s vysokým prúdom.

Žiadosti

Modul TB6600 hrá aktívnu úlohu v mnohých sektoroch, v ktorých sa používa starostlivé riadenie motora.Jeho adaptabilita prechádza v rôznych implementáciách, ktoré zdôrazňujú jeho jedinečné schopnosti:

Poloha antény

V oblasti telekomunikácií je dosiahnutie optimálneho zarovnania antény povinné pre príjem kvality signálu a prenos.TB6600 uľahčuje presný pohyb, čím zvyšuje účinnosť komunikačných systémov.

Postupné riadenie motora

V rámci automatizácie a robotiky sa presné manipulácie s krokom motora dosahuje prostredníctvom TB6600, čo vám umožňuje vylepšiť spoľahlivosť presnosti pohybu a posilnenia systému.

CNC operácie

V prípade strojov počítačovej numerickej kontroly (CNC) zvyšuje TB6600 zložité procesy rezania a mletia, čo vám umožňuje udržiavať vysokú úroveň presnosti a opakovateľnú presnosť v ich práci.

Presnosť 3D tlač

V prídavnej výrobe, najmä 3D tlači, ponúka TB6600 podrobné ovládanie motora, čo podporuje presné umiestnenie tlačových hláv potrebných na tvorbu komplexných tvarov a foriem.

Komplexné riadenie motora

Modul je cenný pre zložité úlohy riadenia motora v komplexných automatizačných systémoch, zvyšovanie účinnosti a umožnenie rafinovanej správy.

Ovládanie rýchlosti, polohy a rotácie

TB6600 vyniká v scenároch, ktoré si vyžadujú presnú rýchlosť a rotačnú kontrolu, väčšinou používané na optimalizáciu výkonu v neustále sa meniacich prostrediach.

Zobrazovacie zariadenia a bankové systémy

Modul podporuje spoľahlivú prevádzku fotoaparátov a bankomatov tým, že zabezpečuje hladké, presné pohyby motora, ktoré rozširujú prevádzkovú životnosť zariadení.

Presnosť v gravírovacích zariadeniach

V prípade gravírovania nástrojov a strojov poskytuje TB6600 presnú kontrolu potrebnú na vykonávanie jemne podrobných návrhov, nebezpečný faktor v odvetviach, kde sú dominantné presnosť a detaily.
