Sprievodca posuvnými prepínačmi: Ako to funguje, typy a aplikácie obvodov

V tomto článku sa dozviete, čo je posuvný spínač a ako sa používa na riadenie toku elektriny v obvode.Pochopíte jeho symbol, vnútornú konštrukciu a princíp fungovania.Preskúmate tiež rôzne typy posuvných spínačov, ich elektrické špecifikácie, výhody, obmedzenia a bežné aplikácie.Okrem toho uvidíte, ako sa posuvné prepínače porovnávajú s prepínačmi a lopatkovými prepínačmi a ako si vybrať ten správny pre obvod.

Katalóg

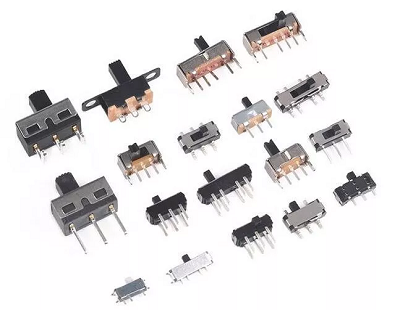

Obrázok 1. Posuvný prepínač

Čo je to posuvný prepínač?

Posuvný spínač je malý ručný elektromechanický spínač, ktorý sa používa na ovládanie toku elektrického prúdu v obvode.Funguje tak, že posúvaním malého posúvača z jednej polohy do druhej zapnete alebo vypnete okruh alebo zmeníte jeho zapojenie.Posuvné spínače sa bežne vyskytujú v elektronických zariadeniach, obvodových doskách a ovládacích paneloch, pretože sú kompaktné a ľahko sa ovládajú.Umožňujú manuálne zapnúť alebo vypnúť elektrickú energiu jednoduchým posuvným pohybom.Vďaka svojej spoľahlivosti a jednoduchej konštrukcii sú posuvné spínače široko používané v spotrebnej elektronike, výkonových kontrolách a malých elektronických moduloch.

Symbol posuvného spínača

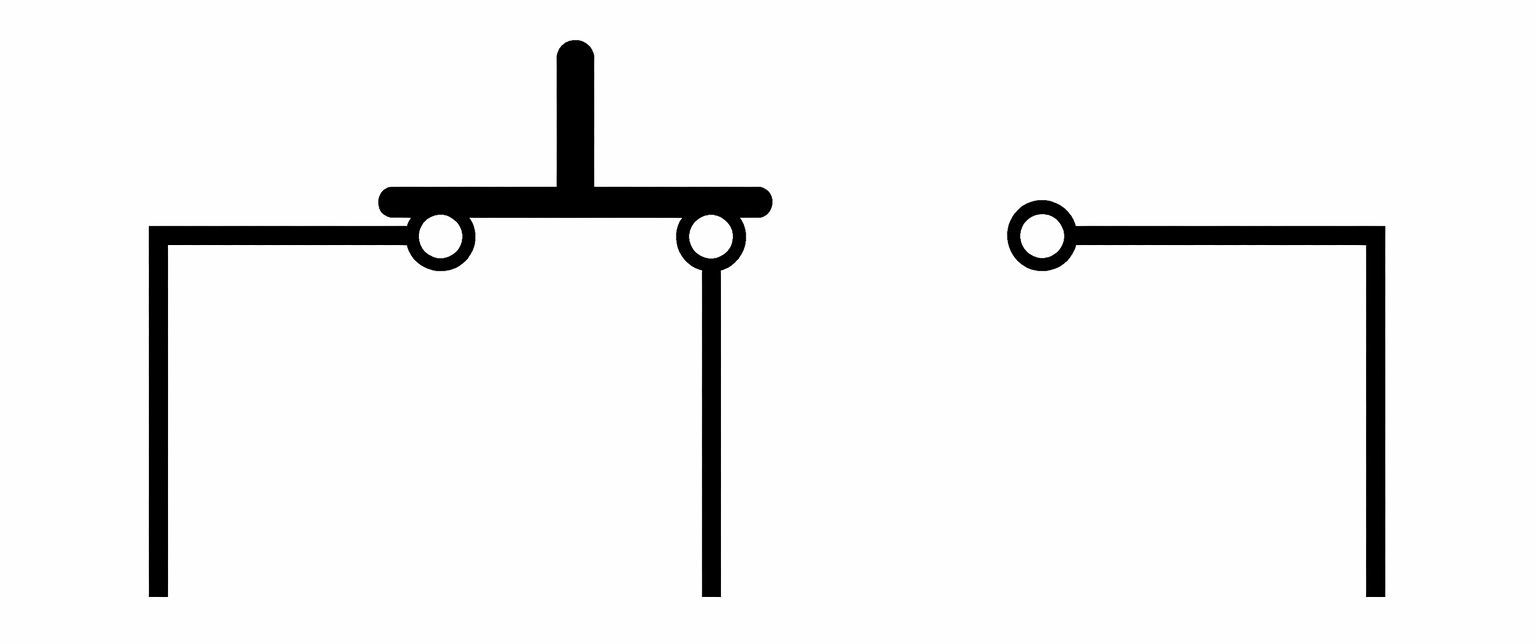

Obrázok 2. Symbol posuvného prepínača

V elektrických schémach symbol posuvného spínača predstavuje spínacie zariadenie používané na otvorenie alebo zatvorenie elektrického obvodu.Symbol sa zvyčajne skladá z pevných spojovacích bodov a pohyblivej čiary, ktorá označuje prepínaciu cestu medzi terminálmi.Tento diagram nám pomáha pochopiť, ako prepínač spája rôzne časti obvodu.Presný symbol sa môže mierne líšiť v závislosti od konfigurácie spínača zobrazenej na obrázku.Použitie štandardných schematických symbolov zaisťuje, že schémy zapojenia zostanú jasné, konzistentné a ľahko interpretovateľné počas elektronického návrhu a riešenia problémov.

Konštrukcia posuvného spínača

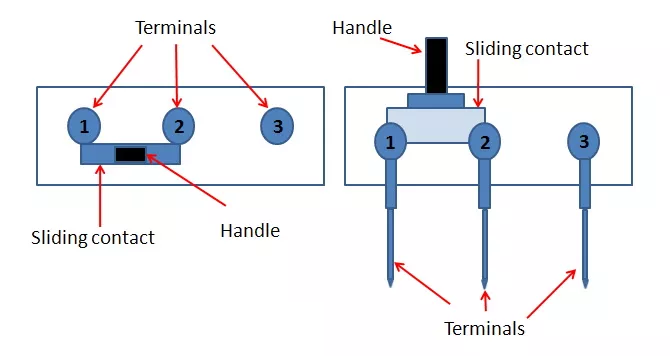

Obrázok 3. Konštrukcia posuvného spínača

• Rukoväť (posúvač)

Rukoväť je vonkajšia časť posuvného spínača, ktorá sa pohybuje prstom.Zvyčajne je vyrobený z plastu alebo odolného izolačného materiálu, aby bola zaistená bezpečná ručná obsluha.Rukoväť sa pohybuje horizontálne pozdĺž pevnej dráhy, aby sa premiestnili vnútorné kontakty vo vnútri spínača.

• Posuvný kontakt (pohyblivý kontakt)

Posuvný kontakt je pohyblivý vodivý kus pripevnený k posuvnému mechanizmu.Zvyčajne je vyrobený z kovu, aby sa zabezpečil dobrý elektrický kontakt medzi svorkami.Tento komponent sa pri pohybe posúvača fyzicky pohybuje cez rôzne kontaktné body.

• Terminály

Terminály sú kovové kolíky, ktoré spájajú posuvný spínač s elektrickým obvodom.Vychádzajú z tela spínača, takže ich možno prispájkovať na dosku plošných spojov (PCB).Každá svorka funguje ako spojovací bod medzi spínačom a vonkajším zapojením obvodu.

• Bývanie

Kryt je vonkajší kryt, ktorý obklopuje a chráni vnútorné komponenty posuvného spínača.Bežne sa vyrába z plastu alebo kovu na zabezpečenie mechanickej pevnosti a izolácie.Kryt udržuje vnútorné časti zarovnané a chráni ich pred prachom, poškodením a vonkajším rušením.

Princíp činnosti posuvného spínača

Princíp činnosti posuvného spínača je založený na pohybe posuvného ovládača, ktorý mení spojenie medzi vnútornými kontaktmi.Keď zatlačíte posúvač na jednu stranu, vnútorný kontakt sa zarovná so špecifickou svorkou vo vnútri spínača.Toto zarovnanie buď dokončí elektrickú cestu alebo preruší spojenie v závislosti od polohy spínača.Ak kontakt premostí dve svorky, obvodom môže pretekať elektrický prúd.Keď sa posúvač vzdiali od kontaktného bodu, dráha obvodu sa preruší a prúd prestane tiecť.Tento jednoduchý posuvný pohyb umožňuje spínaču manuálne ovládať elektrický stav obvodu.Vďaka tomuto jednoduchému mechanizmu poskytujú posuvné spínače spoľahlivé manuálne ovládanie v mnohých elektronických systémoch.

Typy posuvných spínačov

Posuvný spínač SPDT

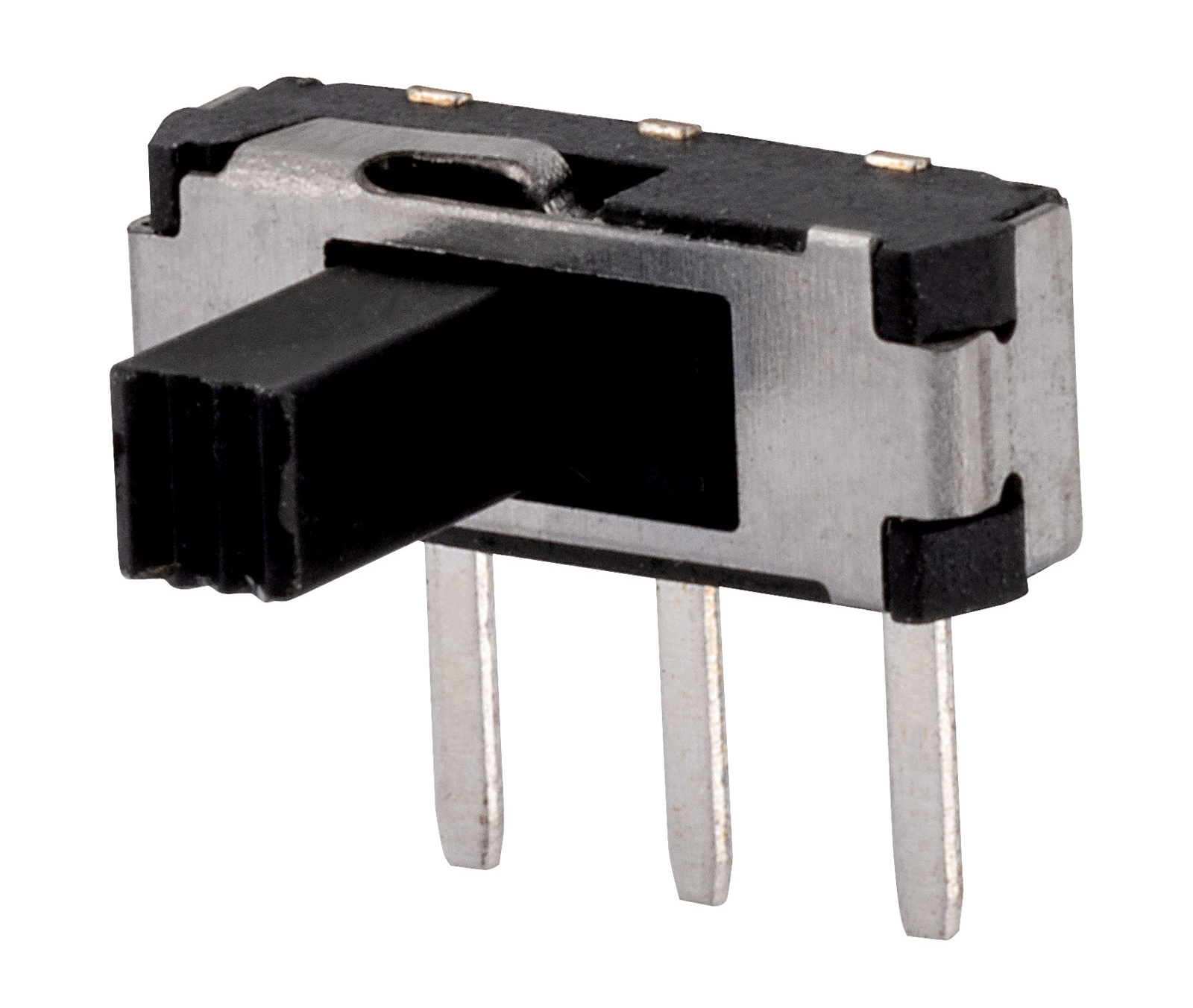

Obrázok 4. Posuvný spínač SPDT

Posuvný spínač SPDT (Single Pole Double Throw) je spínač, ktorý spája jednu vstupnú svorku s jednou z dvoch možných výstupných svoriek.Obsahuje jeden pohyblivý kontakt, ktorý sa môže posúvať medzi dvoma rôznymi spojovacími bodmi.Keď sa posúvač posunie do jednej polohy, vstupná svorka sa pripojí k prvej výstupnej svorke.Keď sa posúvač presunie na druhú stranu, pripojenie sa zmení na druhú výstupnú svorku.Táto spínacia akcia umožňuje presmerovanie jednej okruhovej cesty medzi dvoma rôznymi elektrickými trasami.Konštrukcia znázornená na obrázku znázorňuje, ako posuvný pohon mení spojenie medzi svorkami pri svojom pohybe.Kvôli tomuto jednoduchému usporiadaniu spínania sa posuvné spínače SPDT bežne používajú na výber základného signálu alebo obvodu.

Posuvný spínač SPST

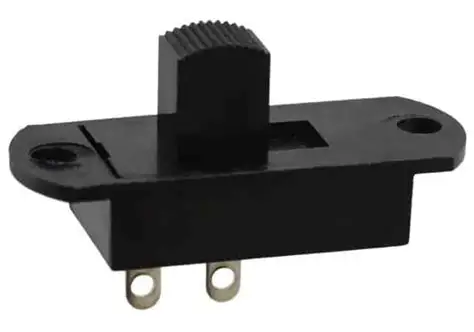

Obrázok 5. Posuvný prepínač SPST

Posuvný spínač SPST (Single Pole Single Throw) je najjednoduchší typ posuvného spínača, ktorý sa používa na ovládanie jedného elektrického obvodu.Má jednu vstupnú svorku a jednu výstupnú svorku, ktoré sa pripájajú alebo odpájajú posuvným pohybom.Keď sa posúvač presunie do polohy ON, vnútorný kontakt spojí dve svorky dohromady.Keď sa posúvač presunie do polohy OFF, kontakt sa oddelí a elektrická cesta sa preruší.Tento jednoduchý mechanizmus funguje ako základné ovládanie ON/OFF elektrického prúdu.Štruktúra znázornená na obrázku ukazuje, ako sa posúvač posúva medzi dvoma polohami na ovládanie spojenia.Vďaka svojej jednoduchosti je posuvný spínač SPST široko používaný pre jednoduché funkcie prepínania napájania.

Posuvný prepínač DPST

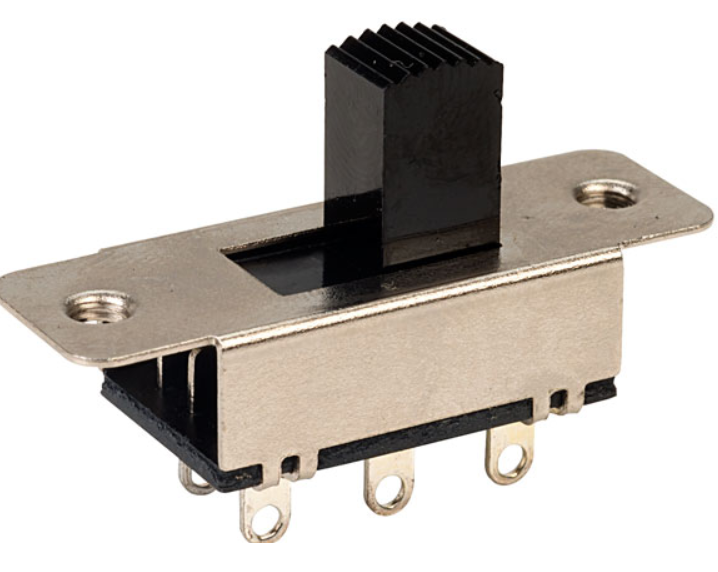

Obrázok 6. Posuvný prepínač DPST

Posuvný spínač DPST (Double Pole Single Throw) je navrhnutý na ovládanie dvoch nezávislých okruhov súčasne pomocou jediného posuvného pohybu.Obsahuje dve samostatné vnútorné spínacie dráhy, ktoré sa pohybujú spoločne pri ovládaní posúvača.Keď je posúvač zatlačený do polohy ON, oba okruhy sa spoja súčasne.Keď sa presunie do polohy OFF, obe pripojenia sa otvoria súčasne.Táto konštrukcia umožňuje prepínanie dvoch elektrických vedení jedným ručným ovládaním.Konfigurácia znázornená na obrázku odráža, ako jeden posuvný pohyb ovplyvňuje dve vnútorné spínacie dráhy.Posuvné prepínače DPST sa bežne používajú, keď musia byť dva okruhy ovládané spolu synchronizovaným spôsobom.

Posuvný spínač DPDT

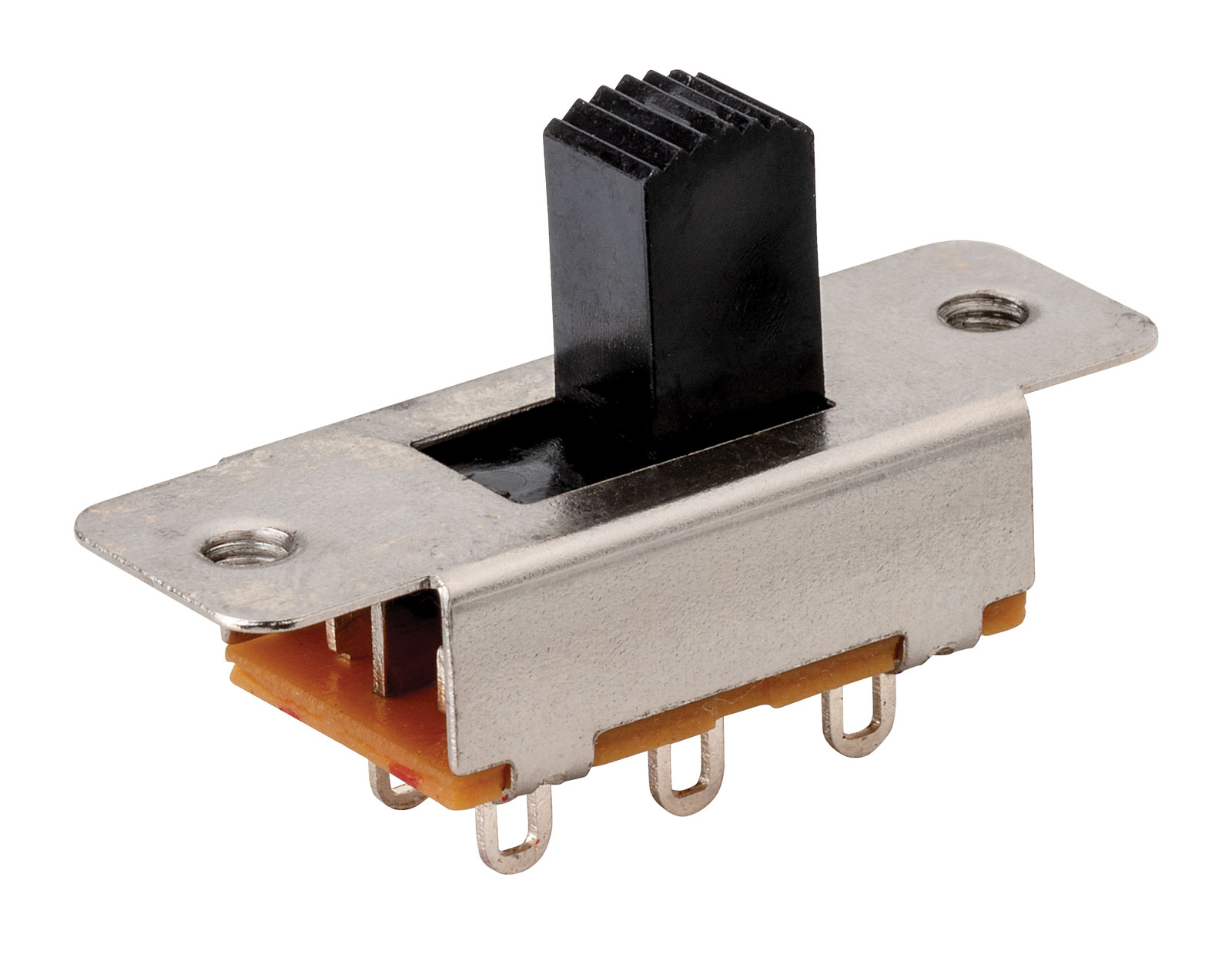

Obrázok 7. Posuvný spínač DPDT

Posuvný spínač DPDT (Double Pole Double Throw) je spínacie zariadenie, ktoré môže ovládať dva samostatné okruhy a prepínať každý medzi dvoma rôznymi výstupnými cestami.Obsahuje dva póly, každý s dvomi možnými prípojnými bodmi.Keď sa posúvač pohne, oba okruhy súčasne zmenia polohu pripojenia.To umožňuje každému okruhu striedať medzi dvoma rôznymi cestami svoriek v závislosti od polohy posúvača.Spínacia štruktúra znázornená na obrázku ukazuje, ako je usporiadaných viacero svoriek na podporu tejto duálnej spínacej funkcie.Vďaka tejto schopnosti poskytuje posuvný prepínač DPDT flexibilné ovládanie prepínania pre obvody, ktoré vyžadujú dve súčasné zmeny pripojenia.

Elektrické špecifikácie posuvných spínačov

Parameter	Špecifikácia
Menovité napätie	Typické napätie 12 V – 50 V DC pre malé posuvné spínače PCB
Aktuálne hodnotenie	0,3 A – 3 A v závislosti od veľkosti spínača a konštrukcie kontaktu
Kontaktný odpor	≤ 20 mΩ typické, keď sú kontakty zatvorené
Izolačný odpor	≥ 100 MΩ pri 500 V DC
Dielektrická pevnosť	500 V – 1000 V AC po dobu 1 minúty medzi svorkami
Rozsah prevádzkových teplôt	Typický prevádzkový rozsah -20°C až +85°C
Mechanický život	10 000 – 50 000 spínacích cyklov
Elektrická životnosť	5 000 – 10 000 spínacích cyklov pri menovitom zaťažení
Typ terminálu	Priechodné kolíky dosky plošných spojov alebo vývody spájkovacích očiek
Kontaktný materiál	Postriebrené kontakty zo zliatiny medi alebo mosadze
Hodnotenie kontaktu	0,3 A pri 50 V DC alebo 3 A pri 12 V DC (bežné hodnoty)
Sila prepínania	Sila ovládania posúvača 100 gf – 300 gf
Cestovná vzdialenosť	Pohyb posúvača medzi polohami 2 mm – 4 mm
Izolačný materiál	Vysokoteplotný termoplast (UL94 V-0)
Rozstup medzi svorkami	Štandardná rozstup DPS 2,54 mm – 5,08 mm

Výhody a obmedzenia posuvných prepínačov

Posuvné spínače sa používajú v elektronických obvodoch, pretože sú jednoduché, lacné a ľahko sa používajú, ale majú aj určité obmedzenia.

Výhody posuvných spínačov

• Jednoduché manuálne ovládanie umožňuje jednoduché ovládanie posuvných spínačov v mnohých elektronických zariadeniach.

• Kompaktná veľkosť umožňuje, aby sa ľahko zmestili na malé dosky plošných spojov a prenosné zariadenia.

• Nízke výrobné náklady ich robia ekonomickými pre veľké elektronické produkty.

• Jasná poloha ON/OFF poskytuje viditeľný stav spínania.

• Spoľahlivá mechanická štruktúra zaisťuje stabilný spínací výkon v základných obvodoch.

• Jednoduchá inštalácia na dosky plošných spojov pomocou štandardných spájkovacích svoriek.

Obmedzenia posuvných prepínačov

• Mechanické kontakty sa môžu opotrebovať po mnohých spínacích cykloch.

• Obmedzená rýchlosť spínania v porovnaní s elektronickými alebo polovodičovými spínačmi.

• Malá veľkosť môže pri určitých prevedeniach sťažiť manuálnu obsluhu.

• Nevhodné pre spínacie aplikácie s vysokým výkonom alebo vysokým prúdom.

• Vystavenie prachu alebo vlhkosti môže ovplyvniť dlhodobú spoľahlivosť spínania.

Aplikácie posuvných spínačov

1. Spotrebná elektronika

Posuvné spínače sa často používajú v malej spotrebnej elektronike, ako sú rádiá, reproduktory a elektronické prístroje.Umožňujú manuálne ovládať výkon alebo základné funkcie jednoduchým posuvným pohybom.Vďaka svojej kompaktnej veľkosti sú ideálne pre zariadenia s obmedzeným vnútorným priestorom.

2. Prenosné elektronické zariadenia

Mnoho prenosných zariadení používa posuvné prepínače na ovládanie napájania alebo výber režimu.Príklady zahŕňajú ručnú elektroniku, moduly napájané batériami a malé komunikačné zariadenia.Prepínač poskytuje jasnú fyzickú polohu, ktorá indikuje, či je zariadenie zapnuté alebo vypnuté.

3. Elektronické hračky

Posuvné spínače sú široko používané v hračkách na batérie na ovládanie napájania alebo aktiváciu funkcií zvuku a osvetlenia.Ponúkajú jednoduché a odolné riešenie spínania vhodné na opakované manuálne použitie.Ich malá veľkosť sa tiež dobre zmestí do kompaktných krytov hračiek.

4. Ovládacie panely

Priemyselné alebo elektronické ovládacie panely niekedy obsahujú posuvné spínače na výber prevádzkových režimov alebo aktiváciu určitých funkcií.Prepínač poskytuje jasný a priamy spôsob ručnej zmeny nastavení.Jeho jednoduché ovládanie uľahčuje ovládanie zariadenia.

5. Elektronika a prototypovanie vlastnými rukami

Posuvné spínače sa bežne používajú v elektronických projektoch, prototypových doskách a vývojových súpravách.Umožňujú manuálne ovládať stavy obvodu počas testovania a experimentovania.Ich jednoduchá štruktúra uľahčuje integráciu do vlastných elektronických návrhov.

6. Obvody výberu batérie

Niektoré elektronické systémy používajú posuvné spínače na pripojenie alebo odpojenie batériových zdrojov v rámci obvodu.To umožňuje manuálne spravovať zdroje energie v malých elektronických zariadeniach.Posuvný mechanizmus poskytuje jednoduchý spôsob ovládania spojenia medzi elektrickými vedeniami.

Posuvný prepínač vs prepínač vs prepínač pádla

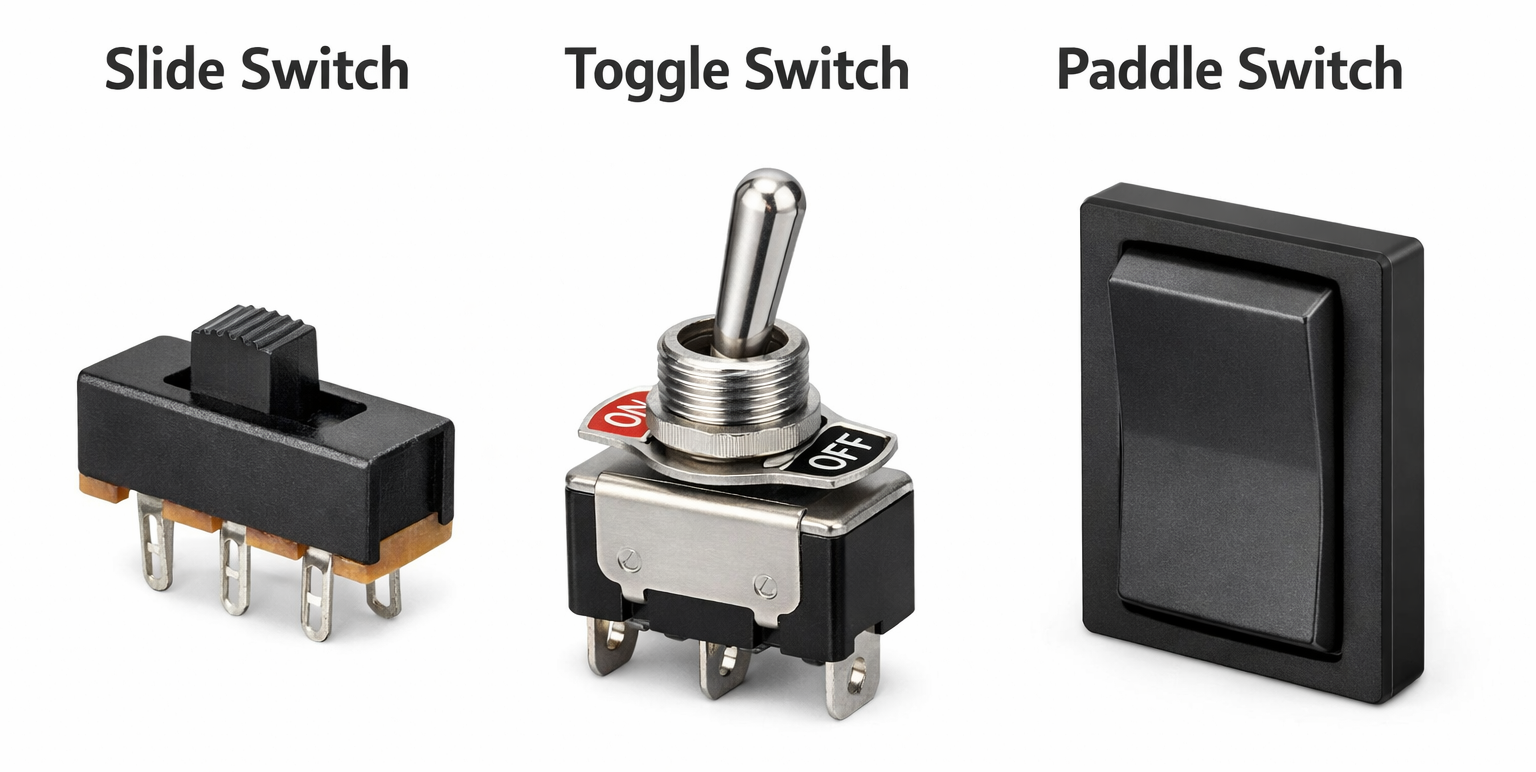

Obrázok 8. Posuvný prepínač verzus prepínač verzus pákový prepínač

Funkcia	Posuvný prepínač	Prepínač	Pádlový spínač
Prevádzková metóda	Posuvný pohyb	Preklápanie páky	Stlačenie plochého povrchu lopatky
Interakcia používateľa	Posuňte doľava alebo doprava	Otočte páčku nahor alebo nadol	Stlačte pádlo
Mechanický dizajn	Kompaktný lineárny posuvník	Pákový ovládač	Veľký plochý pohon
Štýl montáže	Montáž na PCB alebo panel	Montáž na panel	Upevnenie na stenu alebo panel
Veľkosť	Malý a kompaktný	Stredná veľkosť	Väčšie prevedenie
Vizuálny indikátor polohy	Vymazať polohu posúvača	Smer páky indikuje stav	Poloha pádla indikuje stav
Typická kontrola	Jednoduché ovládanie obvodu	Ovládanie prepínania okruhov	Ovládanie výkonu osvetlenia
Jednoduchosť obsluhy	Jednoduchý posuvný pohyb	Vyžaduje prevrátenie páky	Jednoduchá obsluha lisu
Inštalácia	Často spájkované na DPS	Montované cez otvor v paneli	Inštalované do nástenných dosiek
Integrácia zariadenia	Používa sa vo vnútri elektronických zariadení	Používa sa v paneloch zariadení	Používa sa v systémoch riadenia miestnosti
Presnosť ovládania	Vhodné pre malé okruhy	Vhodné pre rôzne okruhy	Navrhnuté pre manuálne ovládanie miestnosti
Trvanlivosť	Stredná mechanická životnosť	Všeobecne silná mechanická životnosť	Navrhnuté pre časté manuálne použitie
Štýl prepínania	Lineárny spínací pohyb	Rotačný pohyb páky	Prepínanie na základe tlaku
Typické prostredie	Elektronika a malé zariadenia	Priemyselné alebo prístrojové panely	Obytná alebo stavebná kontrola
Vizuálny dizajn	Minimálne a kompaktné	Mechanické a exponované	Moderný a rovný povrch

Ako si vybrať správny posuvný spínač?

1. Určite elektrický výkon

Prvým krokom je kontrola požadovaných úrovní napätia a prúdu obvodu, kde sa bude spínač používať.Vybraný posuvný spínač musí mať elektrické parametre, ktoré bezpečne podporujú tieto hodnoty.Výber prepínača s vhodnou hodnotou pomáha predchádzať prehriatiu a zaisťuje stabilnú prevádzku obvodu.

2. Vyberte správny typ montáže

Posuvné spínače sú k dispozícii v rôznych štýloch montáže, ako je montáž PCB alebo montáž na panel.Typ montáže by mal zodpovedať mechanickému dizajnu zariadenia alebo dosky plošných spojov.Správna montáž zaisťuje, že spínač bezpečne sedí a funguje spoľahlivo počas prevádzky.

3. Zvážte veľkosť a rozmery prepínača

Fyzická veľkosť posuvného prepínača musí zodpovedať dostupnému priestoru v zariadení.Mali by ste skontrolovať rozmery spínača, rozstup svoriek a vzdialenosť posúvača.Správne dimenzovaný spínač zaisťuje hladkú inštaláciu a pohodlnú obsluhu.

4. Skontrolujte požadovaný počet pólov a hodov

Rôzne konfigurácie posuvných spínačov poskytujú rôzne možnosti pripojenia pre elektrické obvody.Požadované usporiadanie pólov a hodov by malo zodpovedať zamýšľanej funkcii riadenia obvodu.Výber správnej konfigurácie zaisťuje, že prepínač vykoná požadovanú úlohu spínania.

5. Vyhodnoťte odolnosť a mechanickú životnosť

Hodnota mechanickej životnosti udáva, koľko spínacích cyklov môže posuvný spínač vykonať, kým dôjde k opotrebovaniu.Zariadenia, ktoré vyžadujú časté spínanie, by mali používať spínače navrhnuté pre dlhšiu mechanickú životnosť.To pomáha udržiavať spoľahlivý výkon pri dlhodobom používaní.

6. Zvážte podmienky prostredia

Výkon spínača môžu ovplyvniť faktory prostredia, ako je teplota, vlhkosť a prach.Výber prepínača navrhnutého pre očakávané prevádzkové prostredie zlepšuje dlhodobú spoľahlivosť.Toto je obzvlášť dôležité pre zariadenia používané v drsných alebo vonkajších podmienkach.

Záver

Posuvné spínače sú jednoduché a spoľahlivé zariadenia používané na ovládanie elektrických obvodov posuvným pohybom.Vďaka svojej malej veľkosti, nízkej cene a jednoduchej prevádzke sú bežné v mnohých elektronických zariadeniach a doskách plošných spojov.Pochopenie ich častí, princípu fungovania, typov a špecifikácií pomáha pri výbere správneho spínača pre obvod.Výber správneho posuvného spínača na základe elektrického výkonu, veľkosti a konfigurácie zaisťuje bezpečné a efektívne ovládanie obvodu.
