SX1278 LORA RF MODUL: Aplikácie, rozhranie a Pinout

Táto hĺbková príručka skúma vyvíjajúci sa svet komunikačných technológií Internet of Things (IoT), pričom zdôrazňuje úlohy, ktoré zohrávajú Bluetooth, Wi-Fi a Advanced UC3843 PWM Controller.Osvetľuje výzvy, ako je obmedzený rozsah a vysoká spotreba energie, ponúka inovatívne riešenia na zlepšenie konektivity v rôznych aplikáciách.Podrobnosťou o praktických prípadoch použitia, konfiguráciách pinout a technických špecifikácií poskytuje sprievodca cenný zdroj na pochopenie toho, ako tieto technológie umožňujú bezproblémovú interakciu zariadenia a poháňajú vývoj inteligentných a pripojených systémov v rôznych prostrediach.

Katalóg

Prehľad modulu SX1278 LORA RF

Ten SX1278 Modul LORA RF umožňuje spoľahlivú bezdrôtovú komunikáciu na veľké vzdialenosti a zároveň udržiava nízku spotrebu energie.Využíva technológiu frekvencie poskakovania na zabezpečenie silného prenosu signálu s minimálnym rušením, dokonca aj v náročných prostrediach.Modul, ktorý pracuje v špecifickom frekvenčnom pásme, poskytuje stabilné pripojenie bez toho, aby si vyžadoval ďalšie zosilnenie.Jeho pokročilé modulačné techniky a vysoká citlivosť mu umožňujú detekovať aj veľmi slabé signály, čím zabezpečujú optimálny výkon v rôznych podmienkach.Tento modul sa široko používa v priemyselných odvetviach, ako je poľnohospodárstvo a inteligentné mestá, podporujú zariadenia IoT s efektívnym a stabilným prenosom údajov.Ponúka široké pokrytie siete a hrá úlohu pri vytváraní spoľahlivých komunikačných systémov pre rôzne aplikácie.

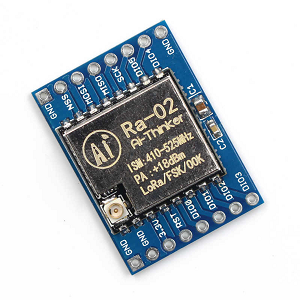

SX1278 LORA RF Modul PIN Configuration

Č.	Názov kolíka	Opis
Pin 1	Mravec	Pripája sa k anténe.
Kolíky 2, 9, 16	GND	Bežné mleté ​​kolíky pre regulátory a napájanie.
Pin 3	3,3 V	Poskytuje napájanie modulu.
Pin 4	Vynulovanie	Redukuje modul cez externý signál.
Kolíky 5 až 11	DIO0 na dio5	Vykonávať I/O funkcie a sú prispôsobiteľné, podobne ako prerušené kolíky.
Pin 12	Sck	Poskytuje pulz hodín (CLK) počas komunikácie SPI.
Pin 13	Miso (majster v otroke)	Umožňuje prenos údajov z modulu (slave) do ovládač (Master).
Pin 14	MOSI (Master Out Slave in)	Prijíma údaje z radiča (hlavný).
Pin 15	Nss	Aktivuje otrok počas komunikácie SPI.

SX1278 LORA RF Vlastnosti a špecifikácie

Funkcia	Opis
Typ	Modem Lora RF
Prevádzkové napätie	3,3 V
Prevádzková frekvencia	433 MHz
Modulácia	FSK, MSK, GFSK, GMSK, LORA
Veľkosť paketov	256 bajtov
Citlivosť	-148 dbm
Pomer odmietnutia kanálov (CRR)	56 dB
Maximálna citlivosť na príjem	-139 dbm
Materiál	Kov
Vysielací výkon	0,1 W
Rozmery	17 mm x 16,5 mm
Kompatibilné technológie	FM a FDMA
FIFO TX/RX	256-bit
Detekcia kanálov RSSI	Podporovaný
Spotreba energie	Využitie nízkej energie: 10 až 12 Ma
Prevodovka	Až 5 km
Režim prenosu	FIFO alebo priamy režim
Neblokujúci prenos údajov	Podporovaný
Modulácia	OOK, GFSK, GMSK, FSK
Anténa	Externá anténa pre predĺžený rozsah, vyrobená spoločnosťou Semtech
Parametre konfigurovateľné používateľa	Rýchlosť korekcie chýb, šírka pásma, šírkový faktor
Manipulácia so signálom	Rôzne signály sa môžu vysielať prostredníctvom podobného kanála bez rušenia
Podpora proti Jammovi	56 dB Super Anti-Jamming Channel Support

Interfacing SX1278 LORA RF MODUL S ARDUINO

Pripojenie modulu SX1278 LORA RF k Arduino zahŕňa vytvorenie páru vysielačového prijímača s použitím dvoch dosiek Arduino UNO.Modul SX1278 pracuje pri frekvencii 433 MHz a poskytuje spoľahlivé riešenie s nízkym výkonom pre bezpečnú bezdrôtovú komunikáciu na veľké vzdialenosti.Vďaka tomu je cenné aplikácie IoT (internet vecí) a m2M (stroj na stroj).S týmto nastavením môžu zariadenia, ako sú senzory a brány, bezdrôtovo komunikovať a vytvárajú chrbticu moderných automatizačných systémov.Rozhranie vyžaduje špecifický hardvér: dva moduly SX1278 LORA, dve dosky Arduino UNO, senzor DHT11 pre meranie teploty a vlhkosti, modul LCD 16 × 2 na zobrazovanie údajov a prepojovacie vodiče pre pripojenia.Vysielač zhromažďuje údaje o životnom prostredí pomocou snímača DHT11 a bezdrôtovo ich odošle do prijímača, ktorý zobrazuje údaje na LCD.

Prenosná strana: Nastavenie Lora s Arduino

Na konfiguráciu vysielača je potrebné presné zapojenie medzi modulom LORA SX1278 LORA a Arduino UNO.Modul obsahuje 16 kolíkov, medzi ktorými 6 sú GPIO a 4 sú mleté ​​kolíky.Správne pripojenia zabezpečujú stabilné komunikačné spojenie.Najprv pripojte 3,3V modul LORA a mleté ​​kolíky k zodpovedajúcim kolíkom Arduino.Potom použite prepojovacie vodiče na prepojenie komunikačných kolíkov: NSS, DIO0, SCK, MISO, MOSI a RST so špecifickými digitálnymi kolíkmi Arduino.Ďalej pripevnite senzor DHT11 k Arduino.Tento senzor meria teplotu a vlhkosť a vytvára údaje, ktoré sa majú prenášať.Táto konfigurácia pripravuje vysielač na zhromažďovanie údajov o životnom prostredí a ich bezdrôtové odosielanie.Spoľahlivosť prenosu závisí od presných priradení PIN a kompatibility hardvéru.Po prevádzke je tento systém vhodný pre aplikácie, ako je vzdialené monitorovanie údajov alebo prenos údajov na veľké vzdialenosti.

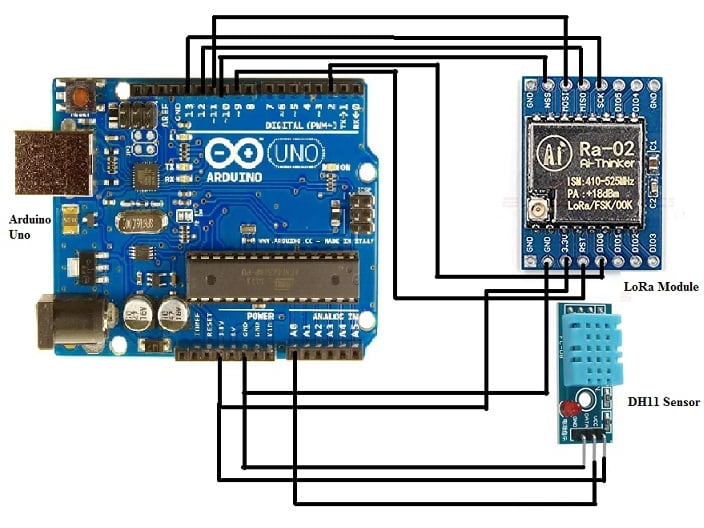

Rozhranie Lora s Arduino Uno na prenosovej strane

Prijímacia strana: Nastavenie Lora s displejom Arduino a LCD

Prijímacia strana replikuje veľkú časť nastavenia vysielača, ale obsahuje modul LCD 16 × 2 na vizualizáciu údajov.Spojenia modulu LORA (výkonové a komunikačné kolíky) sú totožné s vysielačom, čo zabezpečuje konzistentný výkon na oboch koncoch.Modul LCD vyžaduje ďalšie pripojenia pre výkon, údaje a riadiace vedenia nasledovne:

• Pripojte VSS k GND a VDD k 5V.

• Pripojte VO k GND na kontrolný kontrast.

• Odpojenie RS, RW, E a dátové čiary (D4 až D7) na zodpovedajúce kolíky Arduino.

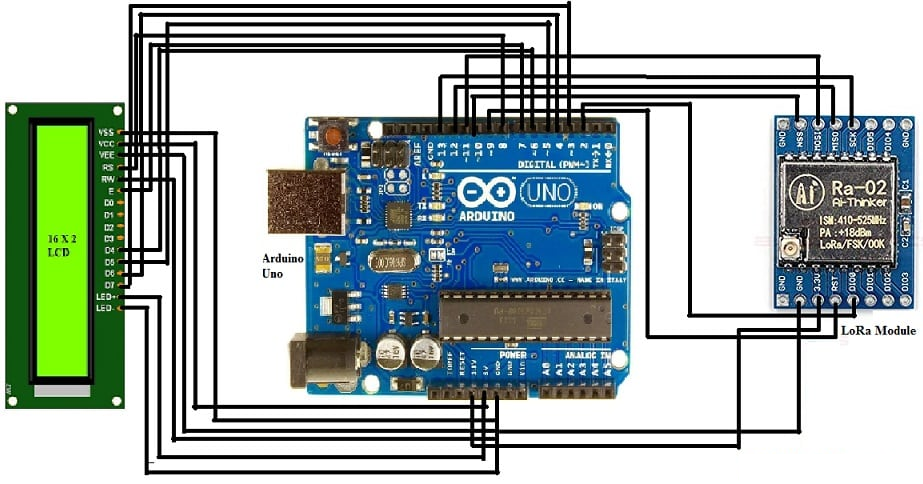

Rozhranie Lora s Arduino Uno na strane prijímača

Arduino kód: Konfigurácia vysielača a prijímača

Proces kódovania využíva knižnice Arduino na správu vstupu senzora, prenos údajov a príjem.Kód vysielača využíva knižnice SPI, LORA a DHT na zhromažďovanie údajov o teplote a vlhkosti, naformátovaní a odosielania cez modul LORA.Kroky v kóde zahŕňajú:

• Inicializácia frekvencie LORA pri 433 MHz.

• Čítanie údajov senzora pomocou knižnice DHT.

• Formátovanie údajov pomocou oddelenia („C“) pre ľahšie dekódovanie prijímačom.

• Prenos formátovaných údajov.

Kód prijímača je navrhnutý tak, aby dekódoval prichádzajúce pakety a zobrazoval extrahované údaje na LCD.Vykonáva nasledujúce úlohy:

• Konfiguruje modul LORA na počúvanie dátových paketov.

• Dekóduje pakety a zaisťuje, že formát sa zhoduje s oddeľovačom.

• Aktualizuje LCD pri prijatej teplote a hodnotení vlhkosti.

SX1278 Aplikácie modulu LORA RF

Postupovanie poľnohospodárstva

Modul SX1278 LORA RF hrá úlohu pri modernizácii poľnohospodárstva prostredníctvom svojich komunikačných schopností na veľké vzdialenosti.Tým, že tieto moduly umožňujú zdieľanie údajov medzi senzormi rozloženými na rozsiahlej poľnohospodárskej pôde, pomáhajú poľnohospodárom monitorovať zdravie plodín, pôdnu vlhkosť a podmienky prostredia.To umožňuje inteligentnejšie rozhodovanie, zlepšené výnosy a lepšie riadenie zdrojov.Poľnohospodári zaznamenali zvýšenú produktivitu a silnejší záväzok k udržateľným postupom, pričom zdôrazňujú vplyv modulu na inováciu v poľnohospodárstve.

Zvýšenie pripojenia IoT

Modul SX1278 je jadrom ekosystémov IoT, napájanie pokroku v oblastiach, ako sú inteligentné mestá a zdravotná starostlivosť.Jeho schopnosť poskytovať nízkoenergetickú komunikáciu na dlhé vzdialenosti zaisťuje spoľahlivé spojenia aj v tých najkomplexnejších sieťach.Táto spoľahlivosť je dôležitá, pretože internet vecí sa naďalej rozširuje, pričom modul spĺňa rastúcu potrebu stabilnej vysoko výkonnej komunikácie vo viacerých zariadeniach.Mnohí považujú SX1278 ako dobré na budovanie škálovateľných infraštruktúr IoT v budúcnosti.

Podporná priemyselná efektívnosť

V priemyselných nastaveniach moduly SX1278 vylepšujú diaľkové monitorovanie a správu aktív.Zabezpečujú stály tok údajov o senzoroch do centrálnych systémov, čo umožňuje lepšiu prevádzku, prediktívnu údržbu a zvýšenú bezpečnosť.Vďaka silnej spoľahlivosti signálu a širokým pokrytím modul funguje dobre v náročných prostrediach, znižuje prestoje a zlepšuje prevádzkovú efektívnosť.Jeho flexibilita je vynikajúcim nástrojom na riadenie inovácií vo výrobe a výrobe.

Revolúcia v domácej automatizácii

Modul SX1278 je v centre inteligentnej domácej technológie, ktorá umožňuje efektívnu komunikáciu medzi zariadeniami, ako sú osvetlenie, bezpečnostné systémy a riadenie klímy.Podporou konfigurácií siete STAR a MESH zaisťuje plynulú interakciu v systémoch a podporuje inteligentnejšie a pohotové životné prostredie.Táto stabilná a ďalekosiahla konektivita zvyšuje pohodlie, energetickú účinnosť a prispôsobenie a transformuje domy na dynamické interaktívne priestory.

Rozšírenie obchodných príležitostí

Moduly SX1278 odomknú nové možnosti vo všetkých odvetviach, ktoré si vyžadujú spoľahlivú komunikáciu na veľké vzdialenosti vrátane logistiky a maloobchodu.Vďaka ich prispôsobivosti sú vhodné pre rôzne komerčné aplikácie, pričom dopyt po pokročilých komunikačných riešeniach pokračuje v raste.
