Odpor a vodivosť: Jednoduchý sprievodca toku elektrického prúdu v obvodoch

Táto príručka vám pomôže pochopiť dve základné veci v elektrine: odpor a vodivosť.Odpor znamená, koľko sa niečo snaží zastaviť elektrinu.Vodivosť znamená, ako ľahko môže elektrina prejsť.Dozviete sa, čo tieto slová znamenajú, ako používať jednoduché vzorce a ako fungujú v rôznych druhoch okruhov.Sprievodca tiež ukazuje, ako veci ako materiál, veľkosť, teplota a magnety môžu zmeniť spôsob, akým tečie elektrina.Ak ste v elektronike nováčikom alebo len chcete pochopiť, ako funguje elektrický prúd v drôtoch a zariadeniach, táto príručka pomôže objasniť veci.

Katalóg

Porozumenie odporu a vodivosti

Čo je odpor?

Odolnosť je to, koľko sa materiál snaží zabrániť tomu, aby cez ňu prúdil elektrický prúd.Keď sa elektrina pohybuje drôtom alebo iným materiálom, v skutočnosti sa skladá z malých častíc nazývaných elektróny.Tieto elektróny narážajú na atómy a ďalšie malé časti vo vnútri materiálu.Zakaždým, keď do niečoho narazia, trochu spomaľujú.Toto spomalenie sťažuje elektrine, aby sa elektrina neustále pohybovala.Niektoré energie z pohybujúcich sa elektrónov sa menia na teplo.Preto sa vodiče môžu zahriať, keď cez ne preteká elektrina.Symbol odporu je R a je veľmi dôležitý pri zabezpečovaní bezpečného a správne preteká elektriny v obvode.

Niektoré materiály majú nízky odpor, čo znamená, že elektrina sa cez ne môže ľahko pohybovať.Meď a striebro sú dva skvelé príklady.Preto ich používame v drôtoch a elektrických častiach, nechajú elektrinu prejsť bez väčších problémov.Ostatné materiály, ako napríklad guma alebo sklo, majú vysoký odpor.Elektrina sa cez ne ťažko pohybuje, takže sa používajú na zastavenie prúdu.Nazývajú sa izolátory.Vedieť, či má materiál vysoký alebo nízky odpor, vám pomôže rozhodnúť sa, ako budovať bezpečné a užitočné elektrické systémy.

Čo je vodivosť?

Vodivosť je opakom odporu.Hovorí nám, ako ľahko môže elektrina pretekať materiálom.Ak má materiál vysokú vodivosť, elektrina sa cez ňu pohybuje rýchlo a bez toho, aby sa spomalila.Vodivosť je znázornená v písmene G a je to dôležitý nápad v elektrine, rovnako ako odpor.Kovy ako meď a hliník majú vysokú vodivosť.To znamená, že ich elektróny sa môžu voľne pohybovať, čo ich robí veľmi dobrými pri prenášaní elektrického prúdu.Z tohto dôvodu sa často používajú v elektrických vedeniach, vodičoch a elektronických častiach.Pomáha im tiež vyriešiť problémy v obvodoch alebo plánovať nové systémy.Pochopenie toho, ako ľahko sa elektrina pohybuje materiálom, pomáha zaistiť, aby veci fungovali správne a nestrácajú energiu.

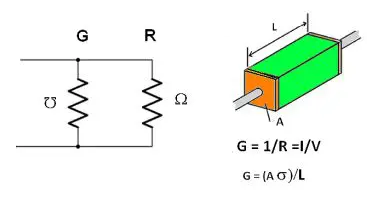

Obrázok 2. Vodivosť a odpor v elektrických obvodoch

Vzorce pre odpor a vodivosť

Odporové vzorce

Odpor je spôsob, ako zmerať, koľko materiálu spomaľuje elektrický prúd.Existujú dva hlavné vzorce na nájdenie odporu a každý z nich je užitočný v rôznych situáciách.

V tomto receptúre R znamená odpor, ρ (grécke písmeno „rho“) je odpor materiálu, l je dĺžka drôtu a A je hrúbka drôtu alebo prierezová plocha.Materiály s vyšším odporom spomaľujú prúd viac.Ak je drôt dlhší, poskytuje väčší odpor, pretože prúd musí cestovať ďalej.Tenší drôt tiež sťažuje prenos prúdu.Takže dlhý a chudý drôt má väčší odpor ako krátky a hrubý z toho istého materiálu.Tento vzorec sa často používa pri navrhovaní elektrických systémov alebo pri výbere správneho druhu drôtu.

Toto je ďalší spôsob, ako vypočítať odpor pomocou vecí, ktoré môžete zmerať: napätie (V) a prúd (I).Toto pravidlo sa nazýva Ohmov zákon.Ak viete, koľko napätia je naprieč zariadením a koľko prúdu ho prechádza, môžete rozdeliť napätie prúdom, aby ste našli odpor.Je to veľmi užitočné, keď nepoznáte vlastnosti materiálu, ale môže vykonávať jednoduché merania pomocou nástroja ako multimeter.Majte na pamäti, že odpor sa môže zmeniť, ak sa teplota zmení.Napríklad niektoré materiály odolávajú elektrine viac, keď sa zahriali.

Vodivosť

Vodivosť nám hovorí, že opak odporu ukazuje, ako ľahko môže elektrina pretekať niečím.Čím vyššia je vodivosť, tým ľahší je tok.

V tomto vzorci je G vodivosť a R je odpor.Je to jednoduché pravidlo: ak je odpor vysoký, vodivosť je nízka a ak je odpor nízky, vodivosť je vysoká.Vodivosť je užitočná pri práci s obvodmi, ktoré majú veľa ciest na cestovanie (tieto sa nazývajú paralelné obvody).V týchto prípadoch je ľahšie spočítať vodivosť každej časti ako odpor.Vďaka tomu je riešenie problémov rýchlejšie a pomáha pri budovaní alebo pripevnení obvodov.

Odpor v paralelných obvodoch

V elektrickom obvode sú odpory, ktoré spomaľujú tok elektriny.To, ako sú tieto odpory spojené, je veľký rozdiel v tom, ako sa elektrina pohybuje okruhom.V paralelnom obvode sú odpory spojené vedľa seba.To znamená, že každý rezistor má svoju vlastnú cestu pre elektrinu, cez ktorú môže prejsť.Keď do tohto druhu okruhu pridáte viac odporov, stane sa niečo zaujímavé: celkový odpor sa v skutočnosti zmenšuje, nie väčší.Pomyslite na to, ako by som pridal ďalšie jazdné pruhy na cestu.S viacerými jazdnými pruhmi sa prevádzka môže ľahšie pohybovať.Rovnakým spôsobom pridávanie viac odporov paralelne dáva elektrine viac ciest, ktoré treba sledovať, takže ľahšie tečie a spĺňa menší odpor.

Celkový odpor nájdeme v paralelnom obvode pomocou tohto vzorca:

To len znamená: Pridajte „invers“ (alebo 1 vydelený každým odporom) a potom z toho vezmite inverziu, aby ste dosiahli celkový odpor.Výsledok je vždy menší ako najmenší odpor v skupine.Je to veľmi užitočné, keď chceme, aby sa elektrina ľahko pohybovala, napríklad v energetických systémoch, domácich zapojeniach alebo rýchlych elektronických zariadeniach.Menší odpor znamená, že sa stratí menej energie.

Obrázok 3. Paralelný obvod so štyrmi odpormi

Schéma zobrazuje paralelný obvod so štyrmi odpormi s názvom R1, R2, R3 a R4.Môžete vidieť, že každý rezistor je pripojený medzi rovnaké dva vodiče, jeden na vrchu a jeden na spodnej časti.To znamená, že elektrina môže prejsť ľubovoľným odporom bez toho, aby musela prejsť ostatnými.Zvlnené oranžové čiary sú odpory a čierne čiary sú drôty, ktoré nesú elektrinu.Na ľavej strane obrázka nám pripomína, že celkový odpor je menší ako ktorýkoľvek z jednotlivých odporov v obvode.Toto je jedna z kľúčových myšlienok, ako fungujú paralelné obvody.

Odpor v sériových obvodoch

V elektrických obvodoch môžu byť odpory usporiadané v rôznych konfiguráciách, jednou z najbežnejších je sériové pripojenie.V sériovom obvode sú odpory pripojené k koncu do konca, takže existuje iba jedna cesta na prúdenie prúdu.To znamená, že elektrický prúd, ktorý zanecháva zdroj energie, musí prechádzať každý odpor s odoslaním postupne pred návratom do zdroja.Celkový odpor v sériovom obvode sa vypočíta pridaním jednotlivých odporov všetkých odporov v slučke.Toto je vyjadrené vzorcom:

Tento princíp ukazuje, že keďže v sérii sa pridáva viac odporov, zvyšuje sa celkový odpor.Podľa Ohmovho zákona (V = IR) vedie vyšší celkový odpor k nižšiemu prúdu prúdiacemu obvodom.Toto správanie je užitočné v obvodoch deliča napätia, ktoré potrebujú špecifické poklesy napätia v rôznych komponentoch.

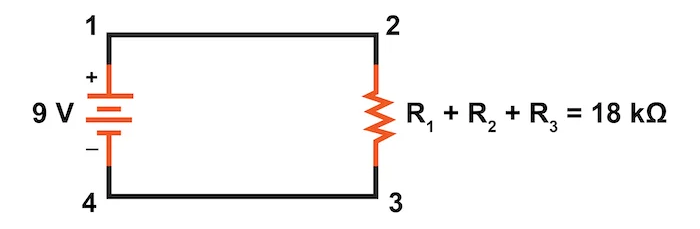

Obrázok 4. Obvod série odporu

Vyššie uvedený diagram zobrazuje jednoduchý sériový obvod pozostávajúci z 9-voltovej batérie a troch odporov označených R1, R2 a R3.Odpory nie sú zobrazené jednotlivo, ale sú kolektívne znázornené medzi bodmi 2 a 3, s celkovým ekvivalentným odporom 18 kΩ.Batéria je pripojená medzi bodmi 1 a 4, s kladným terminálom v bode 1 a záporným terminálom v bode 4, čím sa stanoví smer prúdu prietoku v smere hodinových ručičiek cez obvod.

Prúd v tomto obvode tečie z kladného terminálu batérie (bod 1), cez odporové odpory spojené s sériou (od bodu 2 do bodu 3) a nakoniec späť k zápornej svorke batérie (bod 4).Pretože všetky odpory sú v sérii, cez každý rezistor prechádza rovnaké množstvo prúdu.Pokles napätia cez celú sieť odporov sa rovná napätiu batérie, čo je 9 V.

Vodivosť v paralelných obvodoch

V elektrických obvodoch je vodivosť (označená g) miera, ako ľahko môže elektrina pretekať cez komponent.Je to recipročný odpor (g = 1/r), čo znamená, že vyššia vodivosť znamená nižší odpor a ľahší prúd prúdu.Ak sú paralelne usporiadané viac vodivých prvkov (napríklad odporov alebo vodivých ciest), ich jednotlivé vodivosti sa pridávajú, aby sa určila celková vodivosť obvodu.V konfigurácii paralelného obvodu umožňuje každá cesta prúdenie prúdu nezávisle od ostatných.Keď sa pridá viac vetiev, každá z nich má vlastnú vodivosť, celková schopnosť obvodu vykonávať elektrinu sa zvyšuje.Dôvodom je, že každá ďalšia cesta poskytuje alternatívnu cestu pre prúd, čo účinne znižuje celkovú opozíciu voči prúdu.

Vzorec pre celkovú vodivosť v paralelnej konfigurácii je:

Tento vzťah je lineárny, čo znamená, že ak zdvojnásobíte počet rovnakých vetiev, zdvojnásobíte celkovú vodivosť.To je v rozpore s odporom paralelne, čo pridáva v recipročných hodnotách.

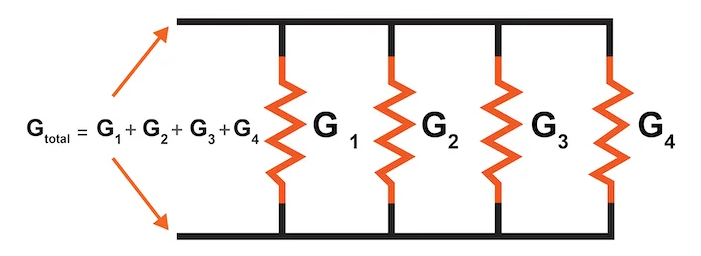

Obrázok 5. Celková vodivosť v paralelnom obvode

Schéma vizuálne ilustruje paralelný obvod obsahujúci štyri vodivé vetvy označené G₁, G₂, G₃ a G₄.Každá vetva pozostáva z jediného symbolu podobného odporu, ktorý predstavuje vodivosť.Tieto vetvy sú usporiadané vertikálne, vedľa seba a všetky sú spojené v hornej a spodnej časti k spoločným horizontálnym vodičom.Táto štruktúra tvorí klasické paralelné usporiadanie, kde je napätie naprieč každou vetvou rovnaké, ale prúd sa delí podľa vodivosti každej cesty.Vľavo od diagramu je zobrazená rovnica pre celkovú vodivosť:

Šípky z bodu rovnice priamo k zodpovedajúcim vodičom a posilňujú myšlienku, že každá vodivosť prispieva aditívne k celkovej vodivosti.Tento princíp paralelnej vodivosti je dôležitý pri navrhovaní efektívnych elektrických sietí, najmä v aplikáciách vyžadujúcich nízku impedanciu a vysokú prúdovú kapacitu.Napríklad v systémoch spracovania signálu zaisťuje nízky odpor.V vedeniach prenosu údajov pomáha zlepšená vodivosť udržiavať integritu signálu na veľké vzdialenosti.

Vodivosť v sériových obvodoch

Vodivosť v sériových obvodoch funguje podľa zásady, že vodivosť je recipročným odporom.V akomkoľvek elektrickom obvode, keď sú odpory spojené v sérii, ich jednotlivé odpory sa sčítajú, čím sa zvyšuje celkový odpor obvodu.Výsledkom je, že celková vodivosť systému klesá.Tento vzťah možno matematicky vyjadriť podľa nasledujúceho vzorca:

V tomto vzorec predstavuje GTOTAL celkovú vodivosť sériového obvodu a R1, R2, R3, ..., RN sú individuálne odpory každého odporu v sérii.Pretože sa zvyšuje rezistencia, keď sa v sérii pridáva viac odporov, menovateľ sa zväčšuje, čo následne spôsobuje zníženie celkovej vodivosti.Táto charakteristika obvodov sérií ich robí užitočnými v aplikáciách, kde je potrebná jemná kontrola prúdu.Napríklad sa často používajú v elektronických filtroch, meracích prístrojoch a systémoch riadenia presnosti.Starostlivým výberom hodnôt odporu môžete manipulovať s tým, koľko prúdu môže prechádzať cez obvod s vysokou presnosťou.

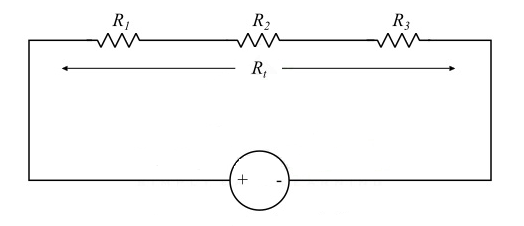

Obrázok 6. Vodivosť v sérii

Obrázok 6 vizuálne predstavuje jednoduchý elektrický obvod, v ktorom sú v sérii pripojené tri odpory označené R1, R2, R3.Tieto odpory sú zarovnané na konci do konca v jednej slučke, ktorá je poháňaná zdrojom napätia, ktorý je znázornený v dolnom strede diagramu so štandardným symbolom batérie označujúceho polaritu (kladné a záporné terminály).Celkový odpor tohto série pripojenia je označený ako RT a prúd preteká v smere hodinových ručičiek cez obvod, ako je to znázornené šípkami.

Tento diagram pomáha ilustrovať koncept odporu série a jeho vplyv na vodivosť.Každý rezistor zvyšuje celkový odpor, a preto celková vodivosť predstavovaná gtotal a vypočítaná ako recipročná táto suma.Obrázok efektívne podporuje vysvetlenie toho, ako pridávanie ďalších odporov v sérii ovplyvňuje prúd prúdu a vodivosť v rámci obvodu.

Čo ovplyvňuje odpor a vodivosť?

Niekoľko faktorov ovplyvňuje, ako dobre materiál odoláva alebo vedie elektrický prúd.Patria sem:

Materiál

Rôzne materiály majú rôzne vlastné elektrické vlastnosti.Vodiče, ako je meď, striebro a hliník, umožňujú elektrónom voľne sa pohybovať v dôsledku množstva voľných elektrónov v ich atómovej štruktúre.Naopak, izolátory, ako je guma, sklo alebo plast, majú pevne viazané elektróny, ktoré sa ľahko nepohybujú, čo vedie k vysokému odporu.Medzi medzi nimi patria polovodiče s vodivosťou, ktorú je možné kontrolovať alebo upraviť.Atómové usporiadanie a elektrónová mobilita materiálu do značnej miery určuje jeho základnú vodivosť alebo odpor.

Teplota

Keď sa teplota zvyšuje, zvyšuje sa aj odpor väčšiny vodivých materiálov (najmä kovov).Dôvodom je skutočnosť, že atómy vodiča vibrujú intenzívnejšie pri vyšších teplotách, čo spôsobuje častejšie kolízie s pohyblivými elektrónmi a bránia ich prietoku.Avšak v polovodičoch a niektorých izolátoroch môžu vyššie teploty zvýšiť vodivosť uvoľnením viac nosičov náboja, čím sa vzťah medzi teplotou a odporom závisí od typu materiálu.

Rozmery (dĺžka a prierezová oblasť)

Fyzická veľkosť a tvar materiálu výrazne ovplyvňujú jeho odpor.Dlhší vodič poskytuje viac príležitostí na zrážanie elektrónov s atómami, čo zvyšuje odpor.Naopak, hrubší (širší prierezový priestor) vodič umožňuje viac priestoru pre prechádzanie elektrónom súčasne, čím sa znižuje odpor.

Čistota

Nečistoty v materiáli môžu narušiť tok elektrónov.Cudzie atómy alebo štrukturálne defekty vytvárajú rozptylové centrá, ktoré bránia alebo odchyľujú pohyblivé elektróny, čo zvyšuje odpor.Vo vysoko purifikovaných kovoch alebo polovodičoch je prietok elektrónov oveľa plynulejší, čo vedie k lepšej vodivosti.V citlivých elektronických aplikáciách sa materiály často zdokonaľujú na vysokú čistotu, aby sa minimalizoval nežiaduci odpor.

Magnetické polia a frekvencia (najmä v striedavých systémoch)

V obvodoch striedavého prúdu (AC) sú odpor a vodivosť ovplyvňované nielen materiál a tvar, ale aj elektromagnetickými vlastnosťami.Vysokofrekvenčný AC môže spôsobiť „efekt pokožky“, kde prúd má tendenciu prúdiť blízko povrchu vodiča, čím účinne znižuje plochu prierezu a zvyšuje odpor.Vonkajšie magnetické polia môžu tiež ovplyvniť elektrónové dráhy elektromagnetickou indukciou, potenciálne pridať odpor alebo meniaci sa smer prúdu.Tieto účinky sú dôležité v elektrotechnikovom inžinierstve a vysokofrekvenčných systémoch, ako je rádiový prenos.

Záver

Odpor a vodivosť nám pomáhajú pochopiť, ako sa elektrina pohybuje rôznymi materiálmi.Odpor ukazuje, aké ťažké je pre elektrinu tok, a vodivosť ukazuje, aké ľahké je.Táto príručka vám ukázala jednoduché spôsoby, ako ich zmerať, vysvetlil, aké jednotky používame, a uvádza príklady, ako fungujú v rôznych nastaveniach obvodov.Vysvetlila tiež, ako môžu veci ako materiál, veľkosť a teplo zmeniť spôsob, akým tečie elektrina.Tým, že to všetko poznáte, môžete zostaviť lepšie obvody, ľahšie opraviť problémy a zvoliť správne časti pre túto prácu.Či už pracujete na školskom projekte alebo opravujete elektroniku, poznanie odporu a vodivosti uľahčuje a bezpečnejšie všetko.
