Tlačidlový spínač vysvetlený pre ľahké učenie

Tlačidlové spínače umožňujú jednoduché ovládanie elektrických obvodov jednoduchým stlačením.V tomto článku sa dozviete, čo je to tlačidlový spínač, ako funguje a aké sú hlavné časti v ňom.Budete tiež rozumieť rôznym typom na základe prevádzky, konfigurácie kontaktov a tyče a hodu.Okrem toho uvidíte, kde sa používajú, v porovnaní s inými prepínačmi a ako si vybrať ten správny.

Katalóg

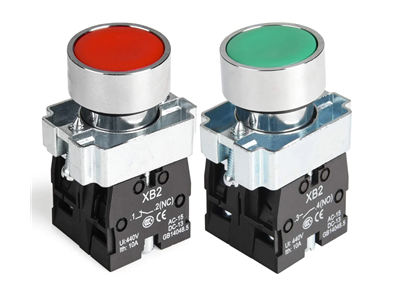

Obrázok 1. Tlačidlový spínač

Čo je to tlačidlový spínač?

Tlačidlový spínač je jednoduché elektrické zariadenie používané na manuálne ovládanie obvodu stlačením tlačidla.Bežne sa vyskytuje v ovládacích paneloch, strojoch a elektronických zariadeniach, kde sa vyžaduje rýchly vstup používateľa.Tento typ prepínača umožňuje používateľovi spustiť, zastaviť alebo spustiť akciu jediným stlačením.Je navrhnutý pre jednoduchú obsluhu a spoľahlivý výkon v systémoch s nízkym aj vysokým výkonom.

Tlačidlové spínače sú široko používané, pretože poskytujú priame a intuitívne ovládanie.Často sú inštalované na paneloch alebo zariadeniach pre pohodlný prístup.Tieto spínače sú dostupné v rôznych veľkostiach, tvaroch a materiáloch v závislosti od aplikácie.Ich hlavným účelom je poskytnúť rýchly a efektívny spôsob ovládania elektrických funkcií bez zložitých mechanizmov.

Princíp fungovania tlačidlového spínača

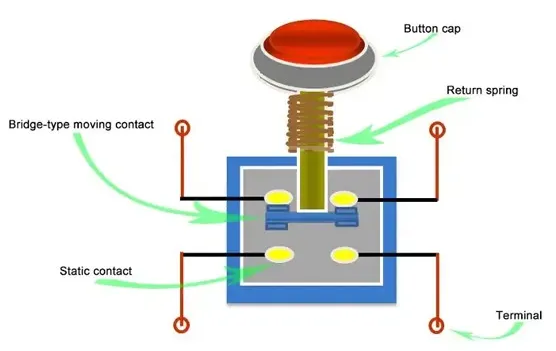

Obrázok 2. Pracovný mechanizmus

Tlačidlový spínač funguje tak, že po stlačení tlačidla zmení stav elektrického obvodu.Keď nepôsobí žiadna sila, obvod zostáva vo svojom predvolenom stave, buď otvorený alebo zatvorený v závislosti od konštrukcie.Stlačenie tlačidla pôsobí silou na vnútorný mechanizmus, ktorý spôsobí pohyb elektrických kontaktov.Tento pohyb buď umožňuje prúdenie prúdu, alebo ho okamžite zastaví.

Po uvoľnení tlačidla sa spínač vráti do pôvodného stavu, čím sa obvod vráti do pôvodného stavu.Tento rýchly prechod zaisťuje spoľahlivé ovládanie elektrických signálov v reálnom čase.Zmena polohy kontaktu priamo ovplyvňuje tok prúdu, vďaka čomu spínač funguje ako kontrolný bod v obvode.Vďaka tejto jednoduchej činnosti sú tlačidlové spínače efektívne pre presné a opakované operácie.

Komponenty tlačidlového spínača

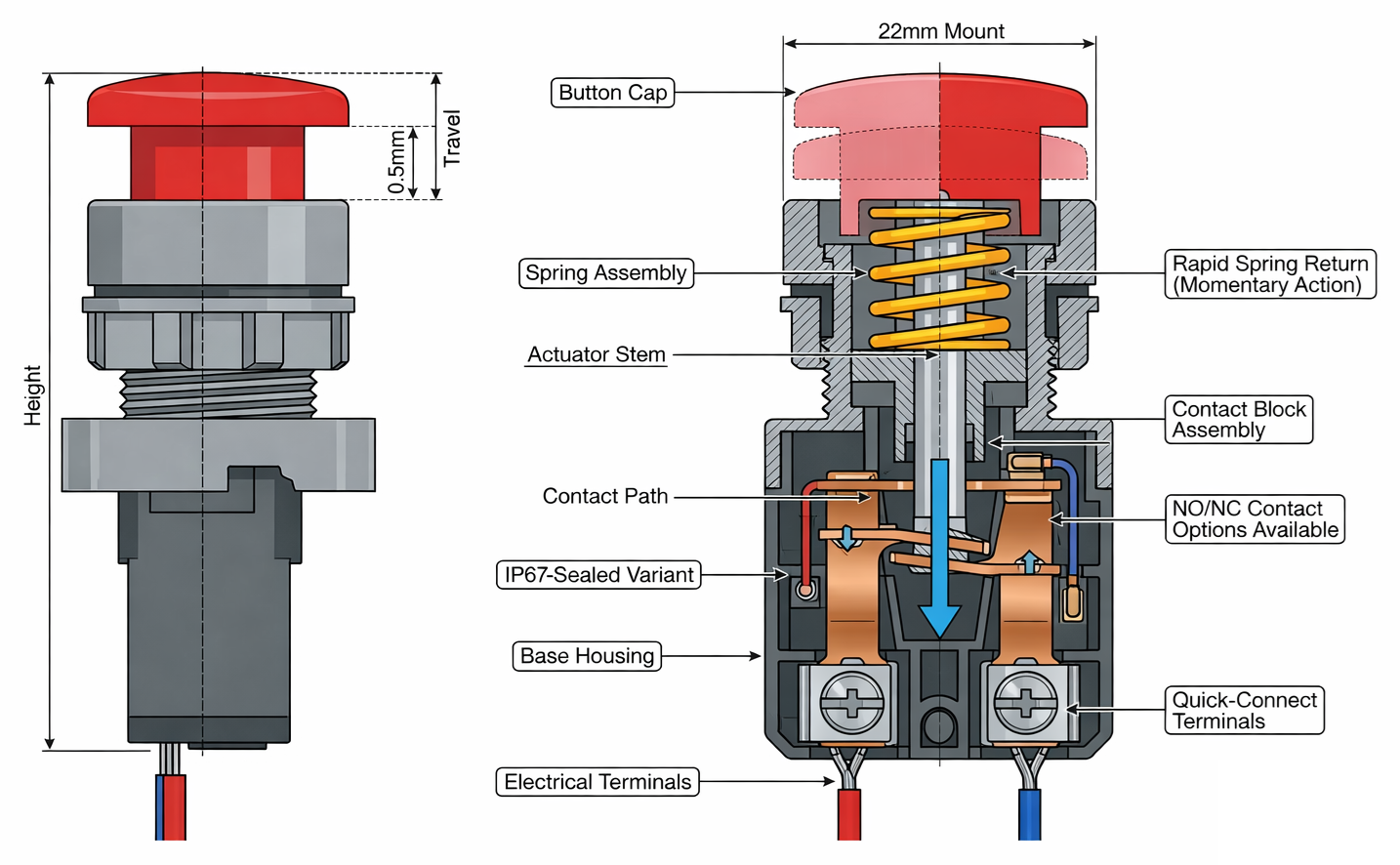

Obrázok 3. Vnútorná štruktúra tlačidla

• Kryt tlačidla (ovládač)

Čiapočka tlačidla je viditeľná časť, ktorej stlačením sa ovláda spínač.Je navrhnutý pre ľahký kontakt a môže mať rôzne farby a tvary na identifikáciu.Pohon prenáša aplikovanú silu na vnútorný mechanizmus.Jeho dizajn zaisťuje hladké a konzistentné lisovanie pri opakovanom použití.

• Návrat jari

Vratná pružina je zodpovedná za to, aby sa tlačidlo po stlačení vrátilo do pôvodnej polohy.Pri stlačení ukladá mechanickú energiu a uvoľňuje ju po odstránení sily.To zaisťuje rýchle a spoľahlivé resetovanie spínača.Pružina tiež pomáha udržiavať konzistentnú hmatovú spätnú väzbu počas prevádzky.

• Pohyblivý kontakt (premosťovací kontakt)

Pohyblivý kontakt po stlačení tlačidla posunie polohu.Spája alebo odpája elektrickú cestu vo vnútri spínača.Táto časť je navrhnutá tak, aby bola odolná, aby zvládla opakované kontaktné cykly.Jeho pohyb priamo určuje, či obvodom preteká prúd.

• Statický kontakt

Statický kontakt zostáva pevný vo vnútri spínača a slúži ako spojovací bod pre pohyblivý kontakt.Pri dotyku s pohyblivým kontaktom vytvára elektrickú dráhu.Tieto kontakty sú zvyčajne vyrobené z vodivých materiálov pre efektívny prenos prúdu.Ich stabilná poloha zaisťuje konzistentný spínací výkon.

• Montáž kontaktného bloku

Kontaktný blok obsahuje kontaktný systém a podporuje správne zarovnanie.Zabezpečuje, aby sa pohyblivé a statické kontakty počas prevádzky správne stretli.Táto štruktúra pomáha udržiavať elektrickú spoľahlivosť a znižuje opotrebovanie.Umožňuje tiež modulárnu výmenu v niektorých prevedeniach spínačov.

• Terminály (elektrické pripojenia)

Terminály sú vonkajšie spojovacie body, ku ktorým sú pripojené vodiče.Umožňujú integráciu spínača do elektrického obvodu.Môžu to byť skrutkové, spájkované alebo rýchlospojovacie svorky.Správna konštrukcia terminálu zaisťuje bezpečné a stabilné elektrické pripojenia.

• Kryt (telo/základňa)

Kryt obklopuje všetky vnútorné komponenty a poskytuje mechanickú ochranu.Zvyčajne je vyrobený z odolných plastových alebo kovových materiálov.Puzdro tiež podporuje montáž na panely alebo kryty.Chráni vnútorné časti pred prachom, vlhkosťou a mechanickým poškodením.

Typy tlačidlových spínačov

Na základe operácie

1. Tlačidlový spínač

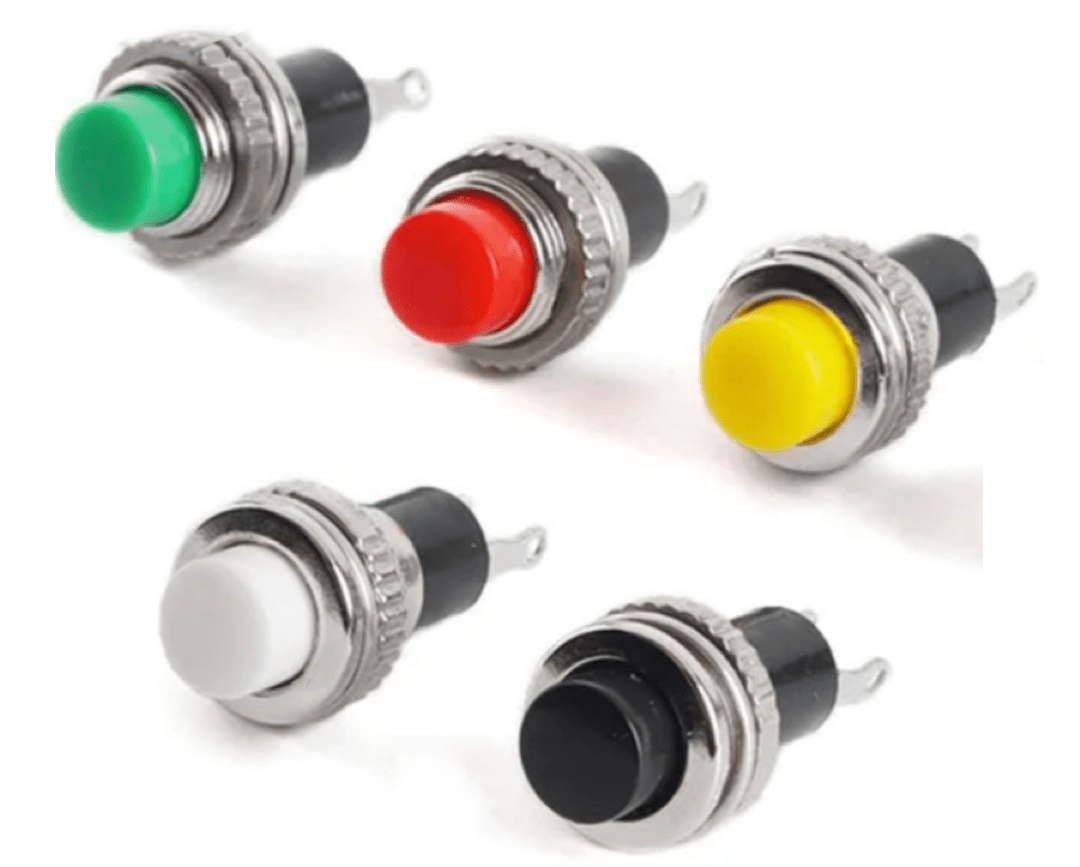

Obrázok 4. Príklad okamžitého spínača

Momentálny tlačidlový spínač je typ spínača, ktorý zostáva aktívny iba vtedy, keď je stlačený.Po odstránení tlaku sa automaticky vráti do pôvodného stavu.Toto správanie sa bežne používa v aplikáciách, ktoré vyžadujú dočasnú aktiváciu, ako sú zvončeky alebo ovládacie signály.Rýchly návrat zaisťuje presné a krátkodobé ovládanie.

Tieto spínače sú navrhnuté tak, aby poskytovali okamžitú odozvu počas prevádzky.Stlačenie spustí zmenu a jeho uvoľnením sa akcia okamžite zastaví.Vďaka tomu sú vhodné pre systémy, kde nie je potrebná nepretržitá aktivácia.Ich jednoduchá obsluha a rýchle resetovanie ich robí široko používanými v ovládacích paneloch a elektronických zariadeniach.

2. Západkový (udržiavaný) tlačidlový spínač

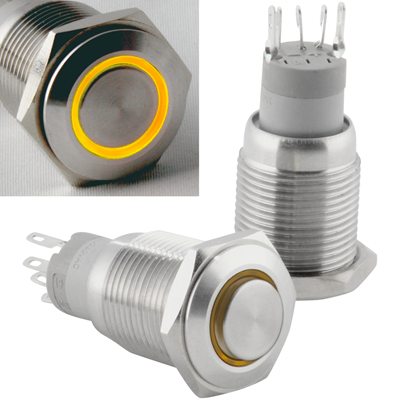

Obrázok 5. Príklad blokovacieho spínača

Tlačidlový spínač s aretáciou je typ spínača, ktorý po stlačení zostane vo svojej poslednej polohe.Keď sa tlačidlo stlačí raz, zostane aktivované, kým sa jeho stav nezmení ďalším stlačením.To umožňuje, aby si spínač zachoval svoju funkciu bez trvalého tlaku.Bežne sa používa na ovládanie zapnutia/vypnutia v elektrických systémoch.

Tento typ prepínača poskytuje stabilnú prevádzku pre aplikácie, ktoré vyžadujú konštantný stav.Používateľ nemusí držať tlačidlo, aby okruh zostal aktívny.Opätovným stlačením sa stav prepne späť, čím sa zjednoduší ovládanie zariadení.Jeho udržiavané správanie je užitočné pri regulácii výkonu a prevádzke zariadenia.

Na základe konfigurácie kontaktu

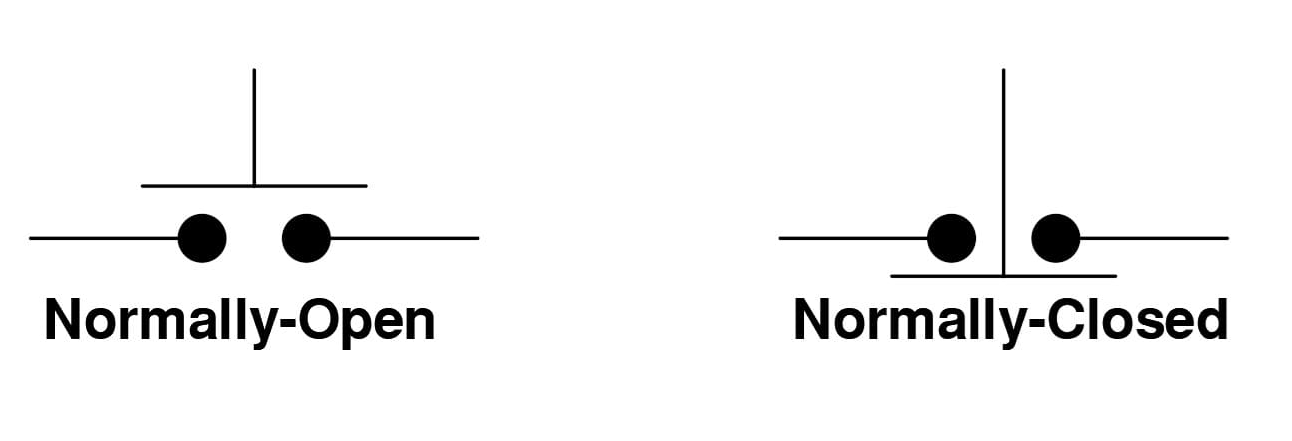

Obrázok 6. Schéma NO vs

1. Normálne otvorené (NIE)

Normálne otvorený tlačidlový spínač je typ spínača, kde je obvod vo svojom predvolenom stave otvorený.To znamená, že do stlačenia tlačidla neprúdi žiadny prúd.Po stlačení tlačidla sa kontakty zatvoria a umožnia prechod prúdu cez obvod.Po uvoľnení sa okruh vráti do otvoreného stavu.

Tento typ konfigurácie sa bežne používa v riadiacich systémoch, ktoré vyžadujú aktiváciu iba v prípade potreby.Zabezpečuje, že obvod zostane neaktívny, pokiaľ ho nespustí používateľ.Správanie je jasne znázornené v typických kontaktných diagramoch, kde sa medzera počas prevádzky uzatvára.Je široko používaný v štartovacích tlačidlách a signálových vstupoch.

2. Normálne zatvorené (NC)

Normálne zatvorený tlačidlový spínač je typ spínača, kde je obvod vo svojom predvolenom stave uzavretý.To umožňuje nepretržitý tok prúdu, keď nie je stlačené tlačidlo.Stlačením tlačidla sa okruh otvorí a preruší sa tok prúdu.Uvoľnením tlačidla sa obnoví stav uzavretého okruhu.

Táto konfigurácia sa bežne používa v bezpečnostných systémoch a funkciách núdzového zastavenia.Zabezpečuje, že okruh zostane aktívny, pokiaľ nie je úmyselne prerušený.Zmena stavu kontaktu je jasne znázornená v štandardných diagramoch počas prevádzky.Je to užitočné v aplikáciách, kde sa na ochranu vyžaduje prerušenie prúdu.

Na základe Pole and Throw

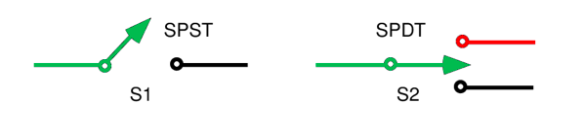

Obrázok 7. Diagram SPST a SPDT

SPST a SPDT sú konfigurácie jednopólových spínačov, ktoré riadia jeden elektrický obvod.Prepínač SPST (Single Pole Single Throw) má jeden vstup a jeden výstup, čo umožňuje jednoduché ovládanie zapnutia/vypnutia.Funguje ako základný spínač, ktorý buď pripája alebo odpája obvod.Vďaka tomu je vhodný pre jednoduché spínacie úlohy.

Prepínač SPDT (Single Pole Double Throw) tiež riadi jeden okruh, ale poskytuje dve možné výstupné cesty.Umožňuje smerovanie prúdu do jedného z dvoch pripojení.Vďaka tomu je užitočný na výber medzi dvoma rôznymi okruhmi alebo režimami.Diagram zvyčajne zobrazuje prepínanie jedného vstupu medzi dvoma výstupmi.

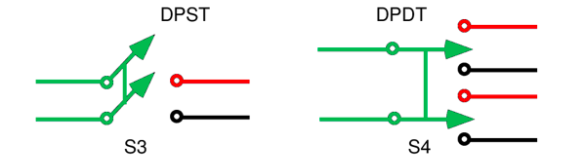

Obrázok 8. Diagram DPST a DPDT

DPST a DPDT sú konfigurácie dvojpólových spínačov určené na ovládanie viacerých obvodov súčasne.Prepínač DPST (Double Pole Single Throw) dokáže ovládať dva samostatné okruhy súčasne jednou činnosťou.Umožňuje zapnutie alebo vypnutie oboch okruhov súčasne.To je užitočné v aplikáciách vyžadujúcich synchronizované ovládanie.

Prepínač DPDT (Double Pole Double Throw) ovláda dva okruhy a pre každý poskytuje dve spínacie cesty.Umožňuje komplexnejšie prepínanie presmerovaním prúdu viacerými spôsobmi.Táto konfigurácia sa bežne používa v reverzných obvodoch a pokročilých riadiacich systémoch.Diagram zvyčajne zobrazuje prepínanie dvoch pólov medzi dvoma sadami výstupov.

Výhody a nevýhody tlačidlových spínačov

Výhody tlačidlových spínačov

• Jednoduché a jednoduché ovládanie

• Rýchla odozva

• Kompaktný a priestorovo úsporný dizajn

• Spoľahlivé na opakované použitie

• Dostupné v mnohých veľkostiach a štýloch

• Vhodné pre systémy s nízkym aj vysokým výkonom

Obmedzenia tlačidlových prepínačov

• Obmedzené ovládanie v porovnaní s komplexnými spínačmi

• Mechanické opotrebovanie v priebehu času

• Vyžaduje fyzickú interakciu

• Môže vyžadovať ochranu v drsnom prostredí

• Nie je ideálne pre nepretržité spínanie bez podporných obvodov

Aplikácie tlačidlových spínačov

1. Priemyselné ovládacie panely

Tlačidlové spínače sa bežne používajú v priemyselných strojoch na spustenie, zastavenie a resetovanie.Poskytujú rýchle a priame ovládanie pre operátorov manipulujúcich so zariadením.Ich jasné označenie a farebné označenie zvyšujú bezpečnosť a účinnosť.Tieto spínače sú dobré pre spoľahlivú prevádzku stroja.

2. Spotrebná elektronika

Mnoho každodenných zariadení, ako sú spotrebiče a miniaplikácie, používa na vstup používateľa tlačidlové prepínače.Umožňujú jednoduché ovládanie funkcií bez zložitých rozhraní.Vďaka svojej kompaktnej veľkosti sú vhodné pre malé elektronické zariadenia.Zlepšujú použiteľnosť a pohodlie.

3. Automobilové systémy

Tlačidlá sa používajú vo vozidlách na funkcie, ako je štartovanie motora, aktivácia klaksónu a riadiace systémy.Poskytujú rýchly prístup k základným operáciám počas jazdy.Ich odolnosť zaisťuje spoľahlivý výkon v rôznych podmienkach.Tieto spínače zlepšujú ovládanie a pohodlie vodiča.

4. Zdravotnícke vybavenie

Lekárske prístroje používajú tlačidlové spínače na presné a kontrolované operácie.Umožňujú prevádzkovať zariadenia bezpečne a efektívne.Ich reakcia je dôležitá v rôznych situáciách.Na hygienu sa často používajú čisté a utesnené vzory.

5. Systémy domácej automatizácie

Tlačidlá sa používajú v systémoch inteligentných domácností na osvetlenie, zabezpečenie a ovládanie zariadení.Poskytujú jednoduché rozhranie na ovládanie automatických funkcií.Ich integrácia s elektronickými systémami ich robí všestrannými.Zlepšujú pohodlie v moderných domácnostiach.

6. Riadiace a prístrojové systémy

V systémoch merania a riadenia sa tlačidlá používajú na spúšťanie funkcií a úpravu nastavení.Poskytujú presné manuálne zadávanie pre ovládanie systému.Ich spoľahlivosť zaisťuje konzistentný výkon v citlivých aplikáciách.Tieto prepínače sú široko používané pri testovaní a monitorovaní nastavení.

Tlačidlový prepínač vs prepínač vs kolískový spínač

Funkcia	Tlačidlo Prepínač	Prepínač	Kolískový spínač
Aktivačná sila	Typické 1,5–5 N	Typické 2–6 N	Typické 2–5 N
Cestovná vzdialenosť	0,5–3 mm	2-6 mm	1,5–4 mm
Typ operácie	Chvíľkové resp západka	Iba udržiavané	Iba udržiavané
Elektrická životnosť	100 000 – 1 000 000 cyklov	50 000 – 200 000 cyklov	50 000 – 150 000 cyklov
Mechanický život	Až 1 000 000+ lisy	100 000 – 500 000 prepína	100 000 – 300 000 lisy
Kontaktné hodnotenia	0,1A–10A (nízka až stredný)	3A–20A (stredná vysoko)	6A–20A (stredná vysoko)
Montážny otvor Veľkosť	8 mm, 12 mm, 16 mm, 22 mm	Typické 6-12 mm	20 mm – 30 mm obdĺžnikový výrez
Hrúbka panelu	1-6 mm	1-5 mm	1-4 mm
Rýchlosť prepínania	<10 ms odpoveď	10 – 20 ms	10 – 20 ms
Kontaktovať Odpor	≤50 mΩ typicky	≤20 mΩ typicky	≤20 mΩ typicky
Hodnotenie tesnenia	Až do IP67/IP68 k dispozícii	Typicky IP40 – IP65	Typicky IP40 – IP65
Osvetlenie Možnosť	Bežné (LED krúžok/indikátor)	Obmedzené	Bežné (podsvietené typy)
Typy terminálov	Spájka, skrutka, rýchle pripojenie	Spájka, skrutka	Rýchle pripojenie, čepeľ
Prevádzková teplota	-25 °C až +85 °C typický	-20 °C až +85 °C	-20 °C až +85 °C

Záver

Tlačidlové spínače ponúkajú spoľahlivý a jednoduchý spôsob ovládania elektrických obvodov pomocou jednoduchého manuálneho vstupu.Ich činnosť je založená na základnom pohybe kontaktov, podporovanom dobre definovanými vnútornými komponentmi a rôznymi konfiguráciami, ako je momentálna, blokovacia, NO/NC a rôzne typy pólov a hádzaní.Sú široko používané v rôznych odvetviach vďaka svojej rýchlej odozve, kompaktnému dizajnu a všestrannosti, a to aj napriek niektorým obmedzeniam, ako je mechanické opotrebovanie.Výber správneho prepínača závisí od elektrických parametrov, typu prevádzky, prostredia a kvality konštrukcie, aby sa zabezpečil správny výkon a dlhodobá spoľahlivosť.
