Programovateľný logický radič (PLC): Práca, typy a aplikácie

Programmable Logic Controller (PLC) je to, čo používate na automatizáciu strojov a priemyselných procesov spoľahlivým a kontrolovaným spôsobom.V tomto článku sa dozviete, čo je PLC, ako funguje počas cyklu skenovania a ako spolu fungujú jeho hlavné hardvérové ​​komponenty.Uvidíte tiež rôzne typy PLC, bežné programovacie jazyky a ako vstupné a výstupné zariadenia spájajú ovládač so zariadením.Nakoniec jasne pochopíte, kde sa PLC používajú a prečo sú dôležité v automatizačných systémoch.

Katalóg

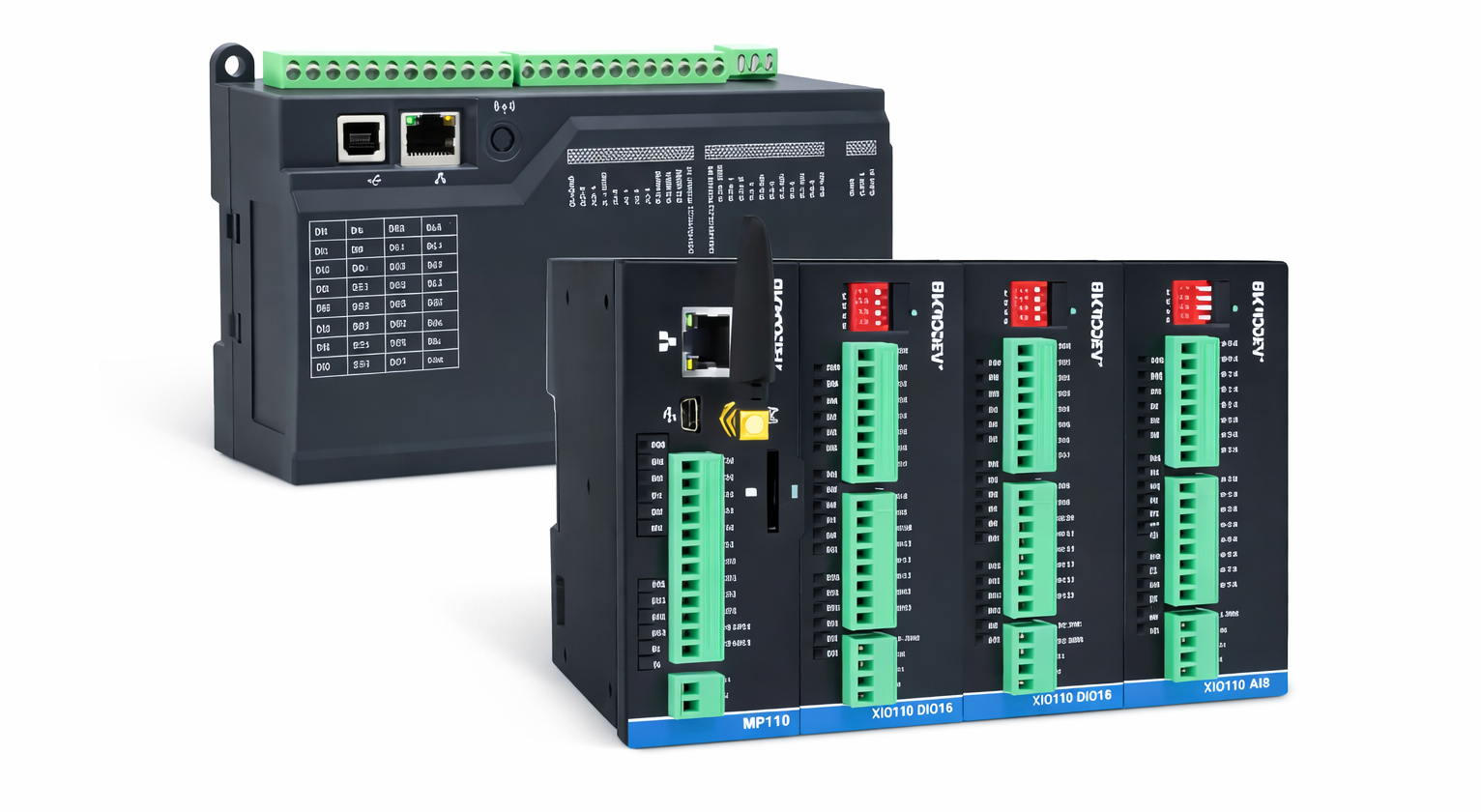

Obrázok 1. Programovateľný logický radič (PLC)

Čo je to programovateľný logický radič?

Programmable Logic Controller (PLC) je robustné priemyselné riadiace zariadenie používané na automatizáciu strojov a procesov.Je navrhnutý tak, aby spoľahlivo zvládal riadiace úlohy v prostrediach s elektrickým šumom, vibráciami a zmenami teploty.PLC sú široko používané, pretože poskytujú stabilné, opakovateľné riadenie pomocou softvéru, a nie pevne zapojených relé.Umožňujú úpravu alebo rozšírenie automatizačných systémov bez prepájania celých panelov.V priemyselnej automatizácii slúžia PLC ako centrálna rozhodovacia jednotka, ktorá koordinuje vstupy a výstupy podľa vopred definovanej logiky.

Ako funguje PLC?

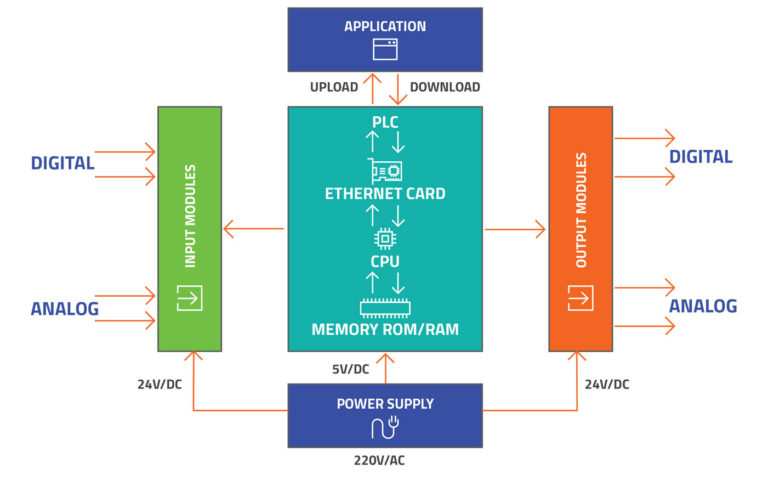

Obrázok 2. Prevádzkový cyklus PLC

PLC funguje tak, že opakovane vykonáva jednoduchý a predvídateľný pracovný cyklus nazývaný skenovací cyklus.Ako je znázornené na obrázku, proces začína skenovaním vstupov, kde PLC číta aktuálny stav pripojených signálov.Potom riadiaca jednotka vykoná vykonávanie programu a aplikuje uloženú logiku na stavy vstupu.Po vyhodnotení logiky PLC vykoná aktualizáciu výstupu a zodpovedajúcim spôsobom zmení výstupné signály.Táto sekvencia prebieha nepretržite v slučke, čo umožňuje PLC rýchlo reagovať na zmeny.Obrázok znázorňuje túto uzavretú slučku čítania, spracovania a aktualizácie.Táto prevádzka založená na cykle zaisťuje stabilné a časové riadenie v systémoch priemyselnej automatizácie.

Komponenty PLC systému

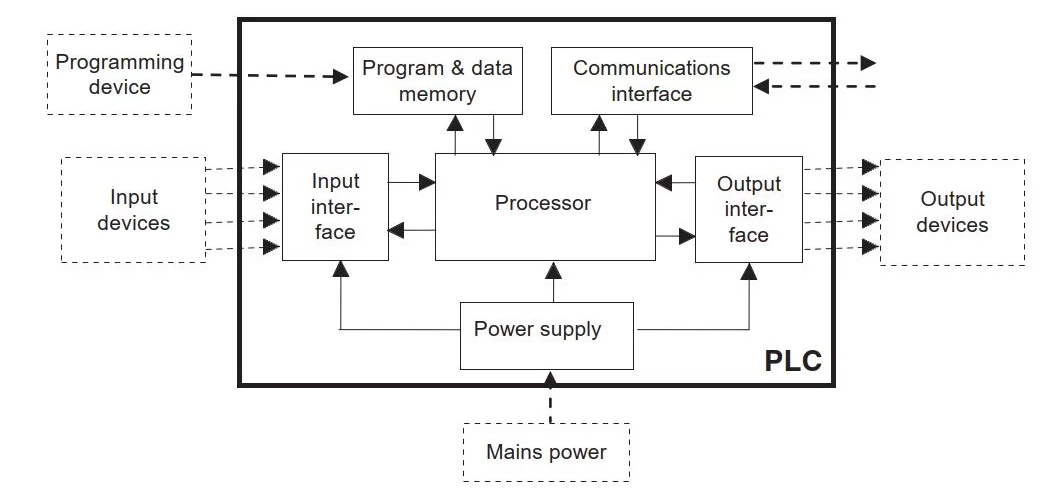

Obrázok 3. Hlavné komponenty systému PLC

• CPU (Centrálna procesorová jednotka)

CPU je jadrom PLC a je zodpovedné za spracovanie riadiacich inštrukcií.Riadi vykonávanie logiky, vnútornú koordináciu a celkovú prevádzku kontroléra.CPU zaisťuje konzistentné a deterministické správanie počas automatizačných úloh.

• Napájanie

Napájací zdroj premieňa prichádzajúcu elektrickú energiu na regulované napätie požadované PLC.Poskytuje stabilné napájanie všetkým interným modulom a chráni systém pred kolísaním napätia.Spoľahlivá dodávka energie je nevyhnutná pre nepretržitú prevádzku.

• Vstupné moduly

Vstupné moduly prijímajú signály z externých zariadení a konvertujú ich do podoby, ktorú PLC dokáže rozpoznať.Poskytujú elektrickú izoláciu a úpravu signálu na ochranu vnútorných obvodov.Tieto moduly fungujú ako rozhranie medzi fyzickým procesom a regulátorom.

• Výstupné moduly

Výstupné moduly posielajú riadiace signály z PLC do externých zariadení.Prevádzajú interné riadiace rozhodnutia do elektrických signálov vhodných pre poľné zariadenia.Správna manipulácia s výstupom zaisťuje presné a bezpečné riadiace činnosti.

• Pamäť (program a dáta)

Pamäť PLC uchováva riadiace programy a systémové dáta potrebné na prevádzku.Počas behu uchováva informácie o konfigurácii a prevádzkové hodnoty.Pamäť zaisťuje, že PLC môže vykonávať logiku konzistentne počas cyklov.

• Komunikačné rozhrania

Komunikačné rozhrania umožňujú PLC vymieňať si dáta s externými systémami.Podporujú integráciu s inými ovládačmi, monitorovacími systémami a programovacími zariadeniami.Tieto rozhrania umožňujú koordinovanú automatizáciu naprieč väčšími systémami.

Typy PLC

Kompaktné PLC

Obrázok 4. Kompaktné PLC

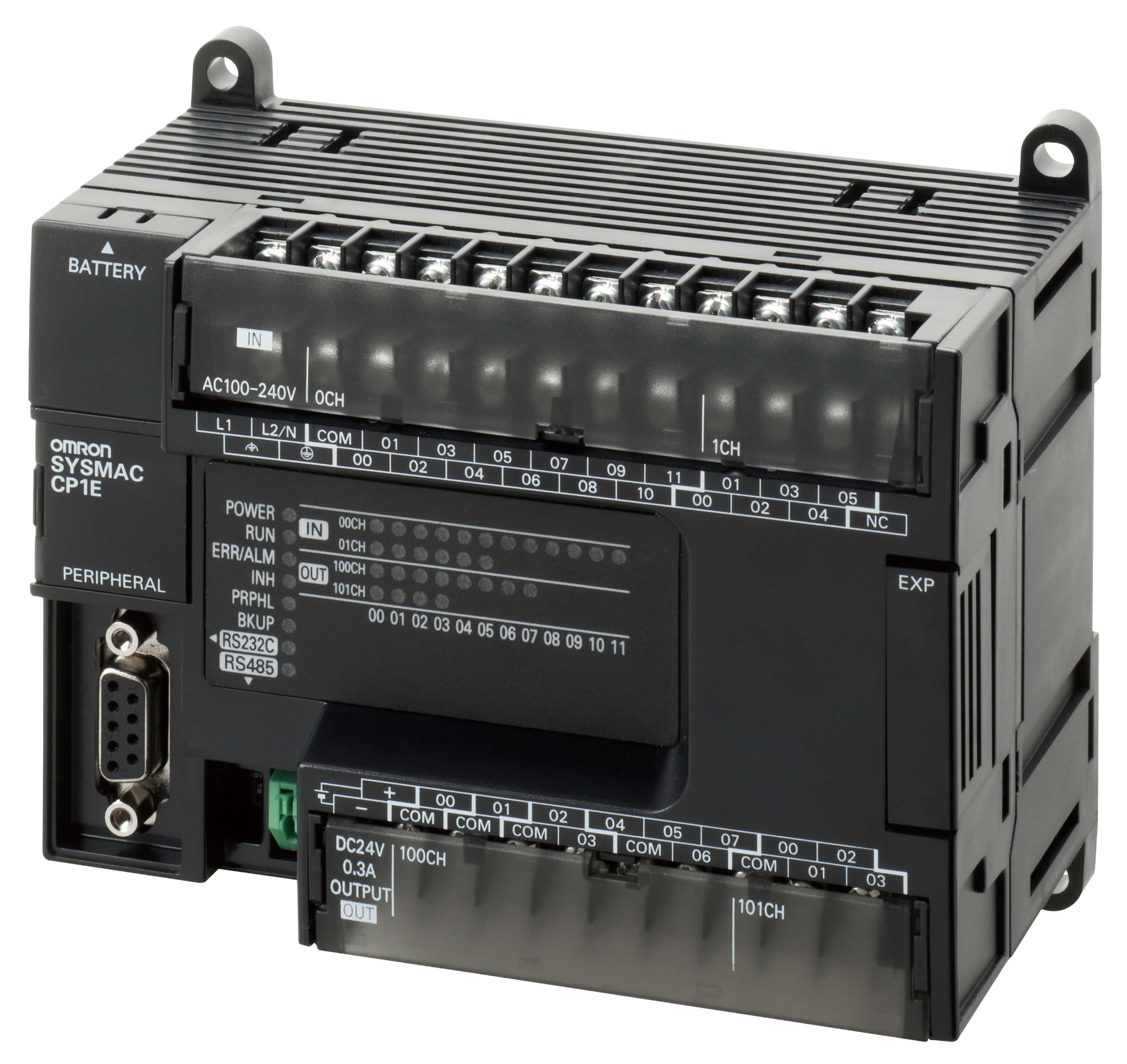

Kompaktné PLC je samostatný regulátor s pevnými vstupmi, výstupmi a funkciami spracovania v jednej jednotke.Je určený pre malé automatizačné úlohy s obmedzeným priestorom a nákladmi.Obrázok ukazuje, ako sú všetky ovládacie funkcie integrované do jedného krytu.Kompaktné PLC sa ľahko inštalujú a vyžadujú minimálne zapojenie.Bežne sa používajú v jednoduchých ovládacích paneloch a samostatných strojoch.Ich pevný dizajn ich robí vhodnými pre aplikácie so stabilnými a dobre definovanými požiadavkami.Kompaktné PLC poskytujú spoľahlivé riadenie bez potreby rozširovania systému.

Modulárne PLC

Obrázok 5. Modulárne PLC

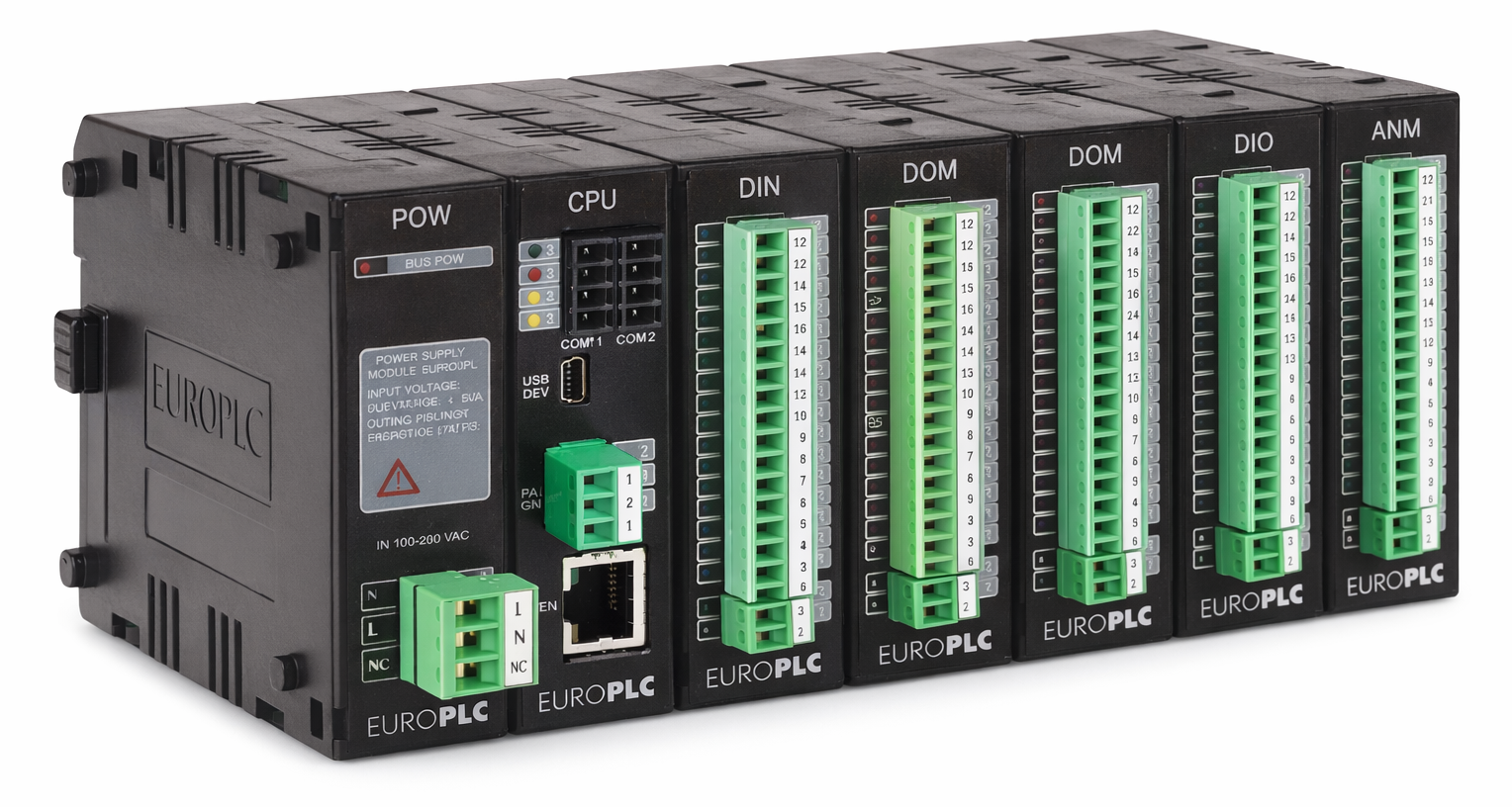

Modulárne PLC pozostáva zo samostatných modulov pripojených k centrálnemu ovládaču.Každý modul vykonáva špecifickú funkciu, ako je spracovanie alebo spracovanie signálu.Obrázok znázorňuje, ako sú moduly usporiadané vedľa seba, aby vytvorili kompletný systém.Modulárne PLC umožňujú pridávať alebo odoberať moduly podľa zmeny systémových požiadaviek.Táto flexibilita ich robí vhodnými pre stredné až veľké automatizačné systémy.Rozšírenie je možné vykonať bez výmeny celého ovládača.Modulárne PLC podporujú škálovateľné a prispôsobiteľné riešenia riadenia.

PLC montované do racku

Obrázok 6. PLC montované do stojana

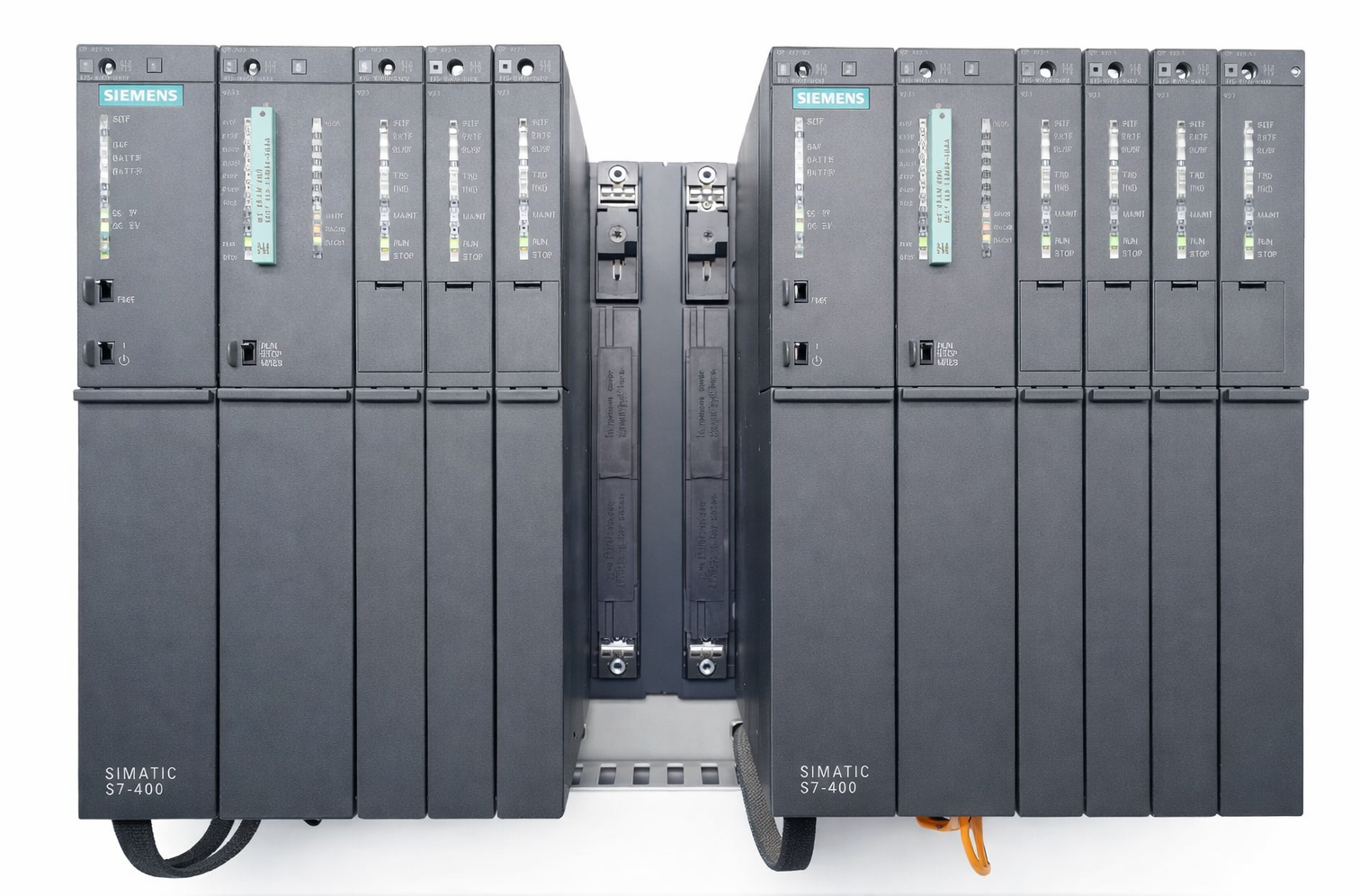

PLC montované do racku je vysokokapacitný radič určený pre veľké riadiace systémy.Používa vyhradený stojan na uloženie viacerých funkčných modulov v organizovanej štruktúre.Obrázok ukazuje moduly nainštalované do zdieľanej základnej dosky v stojane.PLC namontované v stojane podporujú veľké množstvo signálov a zložité konfigurácie.Sú stavané pre systémy, ktoré vyžadujú vysokú spoľahlivosť a dlhodobú prevádzku.Táto štruktúra umožňuje jednoduchú údržbu a výmenu modulov.PLC montované do racku sú vhodné pre náročné automatizačné prostredia.

Bezpečnostné PLC

Obrázok 7. Safety PLC

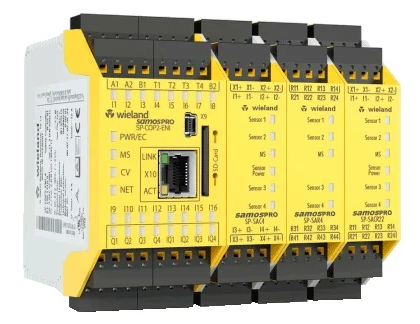

Bezpečnostné PLC je špecializovaný ovládač navrhnutý na ovládanie riadiacich funkcií súvisiacich s bezpečnosťou.Funguje oddelene od štandardnej riadiacej logiky, aby bola zaistená spoľahlivá bezpečnostná prevádzka.Obrázok zvýrazňuje vyhradené bezpečnostné moduly a pripojenia používané na úlohy ochrany.Bezpečnostné PLC monitorujú signály a udržiavajú bezpečný stav systému, keď nastanú abnormálne podmienky.Sú postavené s redundanciou a funkciami detekcie porúch.Bezpečnostné PLC zabezpečujú kontrolované a predvídateľné reakcie v systémoch kritických z hľadiska bezpečnosti.

Programovacie jazyky PLC

Ladder Logic (LD)

Ladder Logic (LD) je grafický programovací jazyk PLC modelovaný podľa tradičných riadiacich obvodov relé.Predstavuje riadiacu logiku pomocou priečok usporiadaných medzi dvoma vertikálnymi koľajnicami, podobne ako elektrické rebríkové schémy.Kontakty a cievky sa používajú na vyjadrenie logických podmienok a ovládanie akcií vizuálnym spôsobom.Táto štruktúra uľahčuje rozpoznanie a sledovanie riadiacich vzťahov.Rebríková logika jasne ukazuje, ako sa logické podmienky kombinujú pri vytváraní kontrolných rozhodnutí.Vďaka svojmu známemu usporiadaniu je ľahko čitateľný aj pre začiatočníkov.LD sa široko používa na vytváranie prehľadnej a udržiavateľnej riadiacej logiky PLC.

Funkčný blokový diagram (FBD)

Funkčný blokový diagram (FBD) je blokový programovací jazyk PLC používaný na vizuálne znázornenie riadiacich funkcií.Organizuje riadiacu logiku do funkčných blokov spojených signálnymi vedeniami.Každý blok vykonáva špecifickú operáciu, ako je logické spracovanie, porovnanie alebo manipulácia so signálom.Prepojenia medzi blokmi ukazujú, ako dáta prechádzajú riadiacou logikou.Táto vizuálna štruktúra pomáha zjednodušiť zložité riadiace vzťahy.FBD sa dobre hodí na reprezentáciu logických a kontinuálnych riadiacich funkcií.Poskytuje jasný a štruktúrovaný spôsob vytvárania programov PLC.

štruktúrovaný text (ST)

Structured Text (ST) je vysokoúrovňový textový programovací jazyk PLC.Popisuje logiku riadenia pomocou čitateľných príkazov usporiadaných v štruktúrovanom formáte.Tento prístup umožňuje jasné vyjadrenie zložitých podmienok a výpočtov.Štruktúrovaný text je užitočný, keď logika riadenia vyžaduje presné matematické alebo logické výrazy.Písaný formát pomáha organizovať logiku v čistom a logickom poradí.Bežne sa používa v pokročilých a dátovo riadených riadiacich aplikáciách.

Zoznam pokynov (IL)

Instruction List (IL) je nízkoúrovňový programovací jazyk PLC založený na krátkych textových príkazoch.Predstavuje riadiacu logiku ako postupnosť inštrukcií vykonávaných v definovanom poradí.Každá inštrukcia vykonáva špecifickú operáciu s riadiacimi dátami.Tento formát je kompaktný a úzko súvisí s tým, ako sa interne spracovávajú riadiace pokyny.IL poskytuje priamy a štruktúrovaný spôsob vyjadrenia základnej logiky riadenia.Pomáha ilustrovať priebeh jednotlivých riadiacich operácií.Zoznamy pokynov sa zameriavajú na stručnú a usporiadanú logickú reprezentáciu.

Sekvenčný funkčný diagram (SFC)

Sequential Function Chart (SFC) je programovací jazyk PLC používaný na organizáciu riadiacej logiky do sekvenčných krokov.Predstavuje procesy ako sériu definovaných etáp spojených prechodmi.Každý krok definuje špecifický prevádzkový stav v rámci riadiacej sekvencie.Prechody označujú podmienky potrebné na prechod z jedného kroku na ďalší.Táto štruktúra uľahčuje pochopenie celkového toku procesu.SFC je ideálny na organizovanie viackrokových riadiacich sekvencií.Pomáha to zjednodušiť štruktúru komplexnej logiky riadenia procesov.

Vstupné a výstupné zariadenia PLC

Obrázok 8. Vstupné a výstupné zariadenia PLC

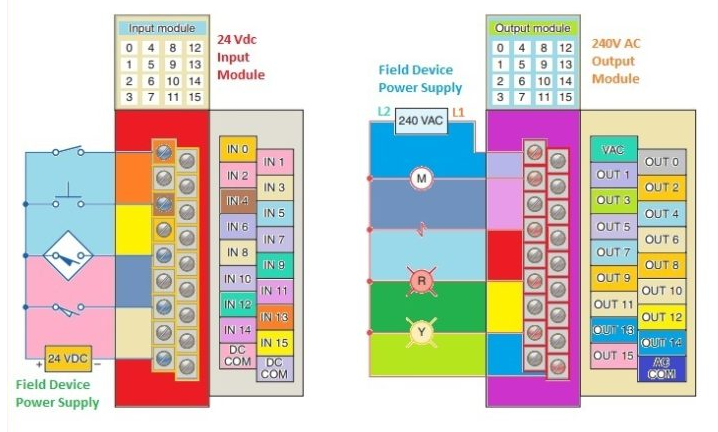

Vstupné a výstupné zariadenia PLC sú externé komponenty, ktoré spájajú ovládač s fyzickým procesom.Vstupné zariadenia posielajú signály z poľa do PLC, zatiaľ čo výstupné zariadenia prijímajú riadiace signály z PLC.Ako je znázornené na obrázku, vstupné zariadenia zahŕňajú senzory a spínače, ktoré detegujú fyzické podmienky.Výstupné zariadenia zahŕňajú akčné členy, indikátory a motory, ktoré vykonávajú činnosti.Diagram znázorňuje, ako sú signály poľa smerované medzi zariadeniami a ovládačom.Táto interakcia umožňuje PLC monitorovať a ovplyvňovať proces.Vstupné a výstupné zariadenia tvoria komunikačné spojenie medzi automatizačnou logikou a zariadením.

Výhody použitia PLC

PLC ponúkajú niekoľko kľúčových výhod, vďaka ktorým sú ideálne pre priemyselnú automatizáciu.

• Vysoká spoľahlivosť a stabilná prevádzka v náročných prostrediach

• Flexibilná logika ovládania, ktorú je možné modifikovať pomocou softvéru

• Redukovaná kabeláž v porovnaní s reléovými riadiacimi systémami

• Rýchlejšie riešenie problémov pomocou diagnostických funkcií

• Jednoduchá škálovateľnosť na podporu rozšírenia systému

Aplikácie PLC

1. Výrobné a montážne linky

PLC riadia dopravníky, stroje a automatizované pracovné stanice.Zabezpečujú synchronizovanú prevádzku a konzistentnú produkciu.Ich spoľahlivosť podporuje nepretržité výrobné procesy.

2. Procesné odvetvia

V procesných závodoch riadia PLC premenné, ako je hladina, prietok a teplota.Pomáhajú udržiavať stabilné prevádzkové podmienky.Táto kontrola zlepšuje konzistenciu produktu a bezpečnosť procesu.

3. Systémy automatizácie budov

PLC sa používajú na ovládanie osvetlenia, ventilácie a prístupových systémov.Umožňujú centralizované monitorovanie prevádzky budovy.To zlepšuje energetickú účinnosť a koordináciu systému.

4. Napájacie a pomocné systémy

PLC monitorujú a riadia elektrické a úžitkové zariadenia.Podporujú spoľahlivú prevádzku rozvodní a úpravní.Ich rýchla odozva zlepšuje stabilitu systému.

5. Doprava a infraštruktúra

PLC riadia signalizáciu, monitorovanie a pomocné systémy.Pomáhajú udržiavať bezpečnú a predvídateľnú prevádzku.To podporuje spoľahlivosť rozsiahlej infraštruktúry.

PLC vs SCADA vs DCS

Parameter	PLC	SCADA	DCS
Primárna úloha	Priame ovládanie	Monitorovanie a dohľad	Distribuované riadenie procesu
Úroveň systému	Na úrovni poľa	Úroveň dohľadu	Úroveň procesu
Vykonanie kontroly	áno	Nie	áno
Architektúra systému	Centralizované	Centralizované monitorovanie	Distribuované
Typický rozsah kontroly	Stroj alebo bunka	Pohľad na celú rastlinu	Procesné jednotky
Spracovanie údajov	Kontrolné údaje	Dáta vo veľkom meradle	Kontrola a dáta
Používateľské rozhranie	Minimálne	Grafické HMI	Integrované HMI
Zložitosť systému	Nízka až stredná	Stredná	Vysoká
Závislosť od siete	Nízka	Vysoká	Vysoká
Podpora redundancie	Obmedzené	Softvérové	Vstavaný
Expanzná metóda	Modulárne I/O	Softvérové škálovanie	Distribuované uzly
Zameranie na konfiguráciu	Logické ovládanie	Vizualizácia	Koordinácia procesov
Zameranie na údržbu	Hardvérová logika	Softvér a dáta	V celom systéme
Integračná rola	Riadiaci uzol	Dozorná vrstva	Systém jadrovej kontroly

Záver

PLC pracujú tak, že nepretržite čítajú vstupy, spracovávajú logiku a aktualizujú výstupy, aby mohli stroje presne a konzistentne riadiť.Ich hardvérová štruktúra, flexibilné typy radičov a štandardizované programovacie jazyky vám umožňujú navrhovať systémy pre malé aj veľké automatizačné úlohy.Prepojením senzorov a akčných členov s riadiacou logikou vám PLC poskytujú priamu kontrolu nad procesmi.Ich spoľahlivosť, flexibilita a široké využitie v rôznych odvetviach z nich robí kľúčovú technológiu v priemyselnej automatizácii.
