Piezoelektrický prevodník: Princíp činnosti, konštrukcia, typy, vlastnosti a aplikácie

Piezoelektrický menič vám umožňuje premeniť mechanickú silu na elektrický signál alebo elektrickú energiu na mechanický pohyb.V tomto článku sa dozviete, čo je to piezoelektrický menič, ako sa vyrába a ako funguje.Uvidíte tiež jeho bežné typy, kľúčové vlastnosti a aplikácie.

Katalóg

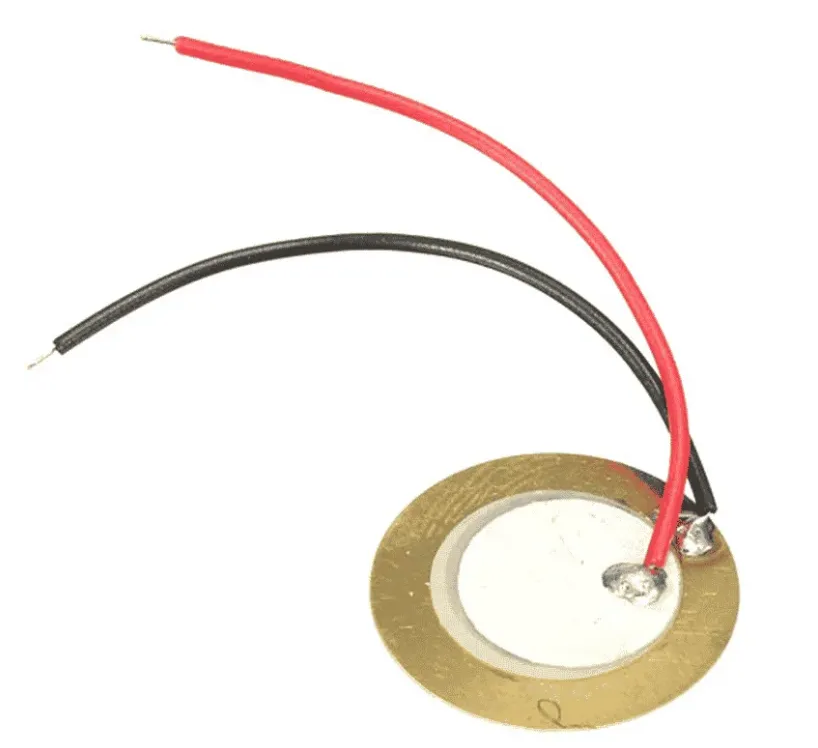

Obrázok 1. Piezoelektrický menič (prvok piezo disku)

Čo je to piezoelektrický prevodník?

Piezoelektrický menič je zariadenie, ktoré premieňa mechanickú silu na elektrickú energiu alebo elektrickú energiu na mechanický pohyb.Funguje pomocou špeciálneho materiálu, ktorý pri stlačení, ohnutí alebo vibrácii generuje malé napätie.Kvôli tejto vlastnosti sa bežne používa na detekciu tlaku, vibrácií, zvuku alebo pohybu.Jednoduchá štruktúra kotúčového typu s pripojenými vedeniami, ako je bežne vidieť v praktických zostavách, umožňuje jednoduchý prevod mechanického pohybu na elektrický signál pre meracie alebo riadiace aplikácie.

Konštrukcia piezoelektrického meniča

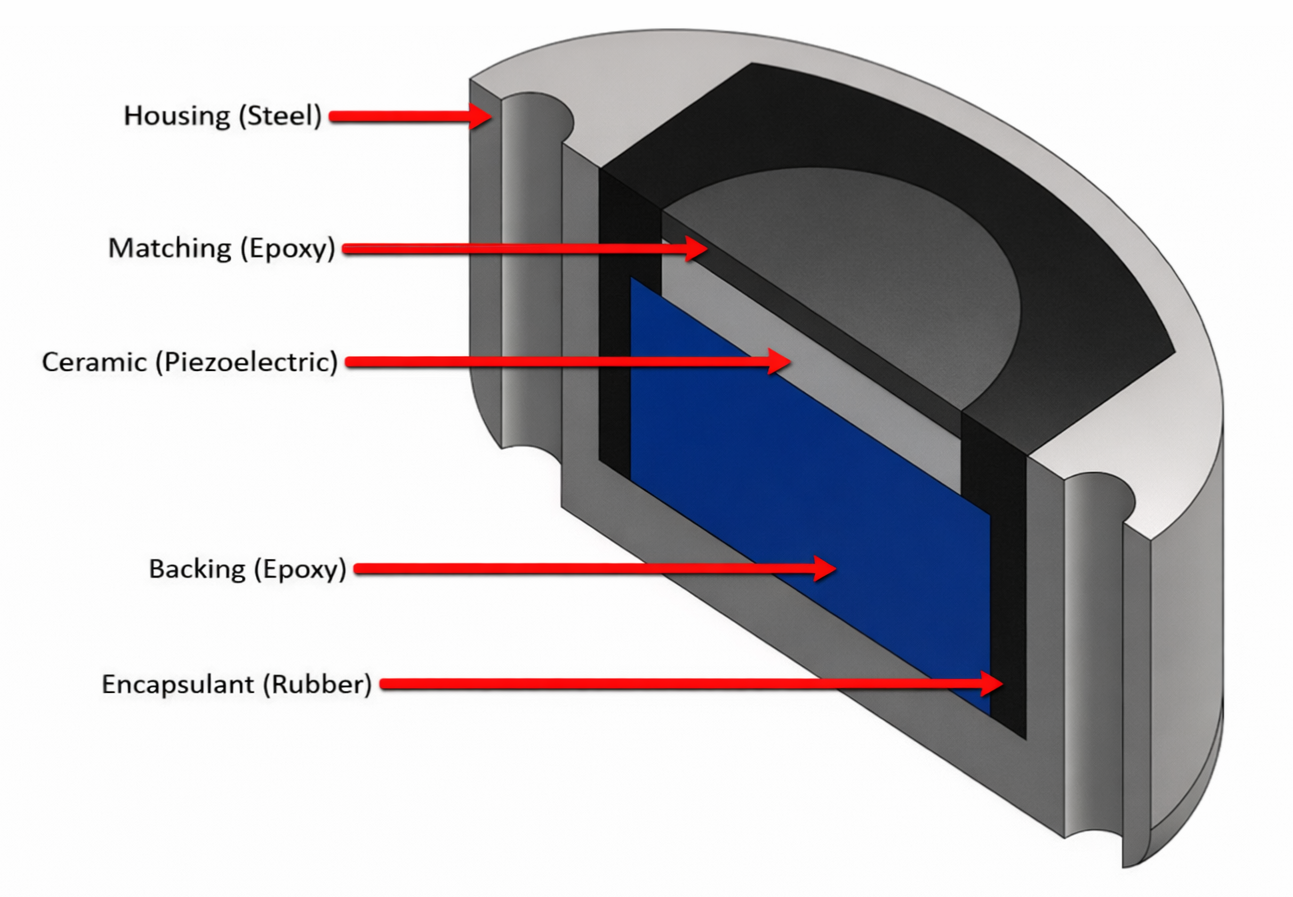

Obrázok 2. Konštrukcia piezoelektrického meniča

•Puzdro (oceľ)

Poskytuje mechanickú pevnosť a chráni prevodník pred vonkajším poškodením.

•Zodpovedajúca vrstva (epoxidová)

Pomáha efektívne prenášať mechanickú energiu do piezoelektrického prvku a zlepšuje výkon signálu.

•Piezoelektrická keramika

Aktívny snímací prvok, ktorý generuje elektrické napätie pri pôsobení tlaku alebo vibrácií.

•Podkladová vrstva (epoxidová)

Absorbuje nežiaduce vibrácie a riadi odozvu meniča.

•Zapuzdrenie (guma)

Utesňuje štruktúru a chráni ju pred vlhkosťou, prachom a vplyvmi prostredia.

Princíp činnosti piezoelektrického prevodníka

Princíp činnosti piezoelektrického meniča je založený na schopnosti určitých materiálov reagovať na mechanické namáhanie a elektrickú energiu.Vo vnútri materiálu sa elektrické náboje posúvajú pri pôsobení sily alebo napätia.Toto správanie sa objavuje v dvoch súvisiacich formách, známych ako priamy piezoelektrický efekt a inverzný piezoelektrický efekt.Každý efekt vysvetľuje, ako sa energia premieňa z jednej formy na druhú.

Priamy piezoelektrický efekt

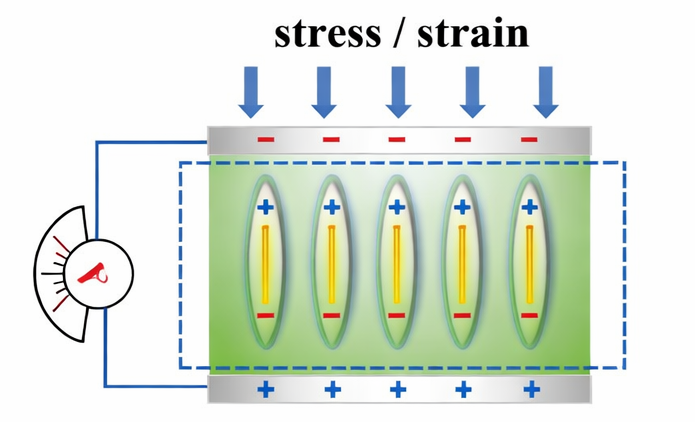

Obrázok 3. Priamy piezoelektrický efekt

Pri priamom piezoelektrickom jave pôsobí na piezoelektrický materiál mechanické napätie alebo napätie.Ako je znázornené na obrázku, stlačenie alebo zaťaženie materiálu spôsobí posunutie vnútorných elektrických nábojov z ich normálnych polôh.Toto oddelenie náboja vytvára kladné a záporné povrchy na opačných stranách materiálu.V dôsledku toho sa na elektródach generuje malé elektrické napätie.Výstupné napätie sa zvyšuje, keď sa aplikovaná sila alebo vibrácie stávajú silnejšími, čo umožňuje prevodníku presne snímať tlak, silu alebo pohyb.

Inverzný piezoelektrický efekt

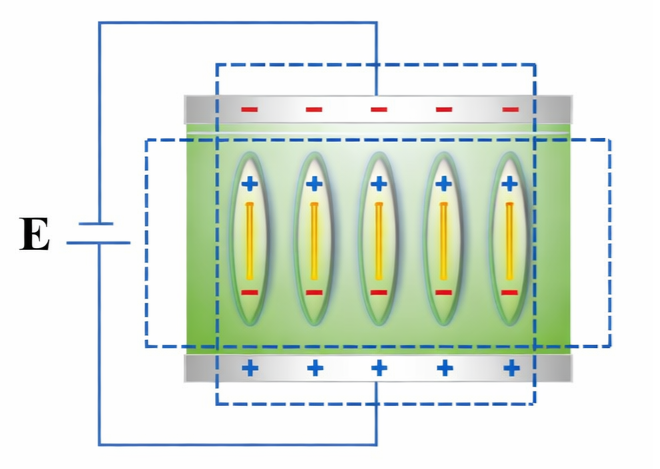

Obrázok 4. Inverzný piezoelektrický efekt

Pri inverznom piezoelektrickom efekte dochádza k premene energie v opačnom smere.Na piezoelektrický materiál je privedené vonkajšie elektrické napätie.Ako je znázornené na obrázku, aplikované elektrické pole núti vnútorné náboje znovu sa vyrovnať.Toto prerovnanie spôsobí, že materiál mierne zmení tvar roztiahnutím alebo stiahnutím.Fyzická deformácia spôsobuje mechanický pohyb alebo vibrácie, čo umožňuje piezoelektrickému meniču generovať pohyb, zvuk alebo ultrazvukové vlny.

Elektrické charakteristiky piezoelektrických meničov

Parameter	Špecifikácia
Typ výstupného signálu	Striedavé napätie generované z mechanického stres
Režim elektrického výstupu	Režim nabíjania alebo režim napätia
Rozsah výstupného napätia	10 mV až 100 V vrchol v závislosti od sily a veľkosť
Citlivosť nabíjania	1 pC na N až 1000 pC na N
Citlivosť napätia	1 mV na N až 50 mV na N
Kapacita zdroja	100 pF až 50 nF
Impedancia zdroja	Veľmi vysoká, zvyčajne nad 1 megaohm
Vnútorný odpor	Viac ako 10 gigaohmov
Rozsah frekvenčnej odozvy	1 Hz až 10 MHz v závislosti od dizajnu
Rezonančná frekvencia	Typicky 1 kHz až 5 MHz
Antirezonančná frekvencia	O niečo vyššia ako rezonančná frekvencia
Výstupná impedancia pri rezonancii	Nízka impedancia v rezonančnom bode
Výstupná impedancia pri antirezonancii	Veľmi vysoká impedancia proti rezonancii bod
Možnosť statického merania	Nie je vhodné pre skutočné meranie DC
Konštantný čas vybíjania	Milisekundy až sekundy podľa zaťaženia odpor
Polarita signálu	Závisí od smeru stresu a materiálová orientácia
Dielektrická konštanta	100 až 5000 v závislosti od materiálu
Prevádzkové napätie ako pohon	10 V až 1000 V AC alebo DC
Spotreba energie	Veľmi nízka v režime snímača
Úroveň hluku	Veľmi nízky vlastný elektrický šum
Citlivosť kábla	Vysoká, ovplyvnená kapacitou kábla
Požadovaná úprava signálu	Nabíjací zosilňovač alebo vysoké impedančné napätie zosilňovač
Stabilita teploty	Mierne, líši sa podľa piezo materiálu
Elektrický stratový faktor	Nízka pri prevádzkovej frekvencii
Izolačný odpor	Zvyčajne viac ako 10 gigaohmov
Linearita výstupu	Vysoká v rámci menovitých mechanických limitov

Typy piezoelektrických meničov

Piezoelektrické prevodníky sa dodávajú v rôznych typoch, z ktorých každý je navrhnutý tak, aby snímal alebo vytváral pohyb, tlak, zvuk alebo vibrácie pre špecifické aplikácie merania a riadenia.

Piezoelektrický akcelerometer prevodník

Na meranie zrýchlenia a vibrácií sa používa piezoelektrický snímač akcelerometra.Funguje tak, že pri pohybe snímača premieňa mechanický pohyb na elektrický signál.V porovnaní s tlakovými alebo silovými meničmi je citlivejší na rýchle zmeny a vysokofrekvenčné vibrácie.Vďaka tomu je vhodný na monitorovanie strojov a analýzu vibrácií.Bežne sa používa v priemyselných a štrukturálnych zdravotných systémoch.

Piezoelektrický prevodník tlaku

Piezoelektrický tlakový menič meria dynamické zmeny tlaku a prevádza ich na elektrický výstup.Na rozdiel od snímačov statického tlaku rýchlo reaguje na rýchle zmeny tlaku.V porovnaní so snímačmi sily je navrhnutý špeciálne na meranie tlaku tekutín a plynov.Často sa používa v spaľovacích motoroch a hydraulických systémoch.Vysokofrekvenčná odozva je jeho hlavnou výhodou.

Piezoelektrický prevodník sily

Piezoelektrický snímač sily meria aplikovanú silu alebo zaťaženie prostredníctvom generovania náboja.Pri pôsobení sily vytvára piezoelektrický prvok elektrický signál úmerný zaťaženiu.V porovnaní s akcelerometrami sa zameriava skôr na priamu silu ako na pohyb.Funguje dobre pri dynamickom meraní sily.Tento typ je široko používaný pri testovaní a meraní vplyvu.

Piezoelektrický ultrazvukový menič

Piezoelektrický ultrazvukový prevodník generuje a deteguje ultrazvukové vlny.Premieňa elektrickú energiu na vysokofrekvenčné zvukové vlny a prijíma odrazené signály.V porovnaní s mikrofónmi pracuje na oveľa vyšších frekvenciách mimo ľudský sluch.To umožňuje presné snímanie, zobrazovanie a meranie vzdialenosti.Bežne sa používa pri lekárskom ultrazvuku a priemyselnej kontrole.

Piezoelektrický akčný prevodník

Piezoelektrický menič premieňa elektrickú energiu na presný mechanický pohyb.Keď je aplikované napätie, expanduje alebo sa zmršťuje a vytvára pohyb.Na rozdiel od snímačov typu snímača sa používa hlavne na ovládanie a nie na meranie.Poskytuje veľmi malý, ale presný posun.Vďaka tomu je ideálny pre presné polohovacie systémy.

Piezoelektrický prevodník mikrofónu

Piezoelektrický mikrofónový menič premieňa zvukové vibrácie na elektrické signály.Zvukové vlny spôsobujú, že piezoelektrický materiál vibruje a vytvára napätie.V porovnaní s ultrazvukovými meničmi pracuje v počuteľnom frekvenčnom rozsahu.Má jednoduchý dizajn a nevyžaduje externé napájanie na snímanie.Tento typ sa bežne používa v základných zvukových a akustických detekčných systémoch.

Piezoelektrický menič zapaľovania

Piezoelektrický menič zapaľovania generuje vysoké napätie pri pôsobení mechanickej sily.Stlačením alebo úderom na prvok sa vytvorí iskra bez externého napájania.V porovnaní s inými piezoelektrickými meničmi sa zameriava skôr na generovanie napätia ako na snímanie.Vďaka tomu je spoľahlivý na účely zapaľovania.Je široko používaný v plynových zapaľovačoch a zapaľovacích systémoch.

Aplikácie piezoelektrického prevodníka

Piezoelektrické prevodníky sú široko používané v modernej technológii, pretože dokážu presne premieňať mechanickú energiu na elektrické signály na snímanie, meranie a riadenie v mnohých priemyselných odvetviach.

Lekárske ultrazvukové systémy

Piezoelektrické meniče sú široko používané v ultrazvukových strojoch.Generujú vysokofrekvenčné zvukové vlny a prijímajú odrazené signály na vytváranie obrazov.To pomáha lekárom bezpečne vidieť vnútorné štruktúry tela.Sú spoľahlivé a reagujú veľmi rýchlo.

Monitorovanie vibrácií a stavu

Tieto prevodníky sa používajú na detekciu vibrácií v strojoch a konštrukciách.Mechanické vibrácie sa premieňajú na elektrický signál na analýzu.To pomáha včas identifikovať chyby v motoroch, čerpadlách a motoroch.Zvyšuje bezpečnosť a znižuje náklady na údržbu.

Systémy na meranie tlaku

Piezoelektrické prevodníky merajú rýchlo sa meniaci tlak v plynoch a kvapalinách.Dobre fungujú tam, kde dochádza k zmenám tlaku pri vysokej rýchlosti.Vďaka tomu sú vhodné pre motory a hydraulické systémy.Nepoužívajú sa pre stály alebo statický tlak.

Meranie sily a nárazu

Používajú sa na meranie sily, zaťaženia a nárazu.Pri pôsobení sily vzniká elektrický náboj.To umožňuje presné meranie dynamických síl.Sú bežné pri testovaní a analýze materiálov.

Zvukové a akustické zariadenia

Piezoelektrické meniče sa používajú v mikrofónoch, bzučiakoch a snímačoch zvuku.Zvukové vibrácie spôsobujú, že materiál generuje elektrický signál.Majú jednoduchý dizajn a sú veľmi odolné.Tieto zariadenia sú bežné v spotrebnej elektronike.

Zapaľovanie a generovanie iskier

V zapaľovacích systémoch generujú piezoelektrické meniče pri stlačení vysoké napätie.Toto napätie vytvára iskru bez potreby externého napájania.Bežne sa používajú v plynových zapaľovačoch a sporákoch.Dizajn je jednoduchý a vysoko spoľahlivý.

Výhody a obmedzenia piezoelektrického meniča

Výhody piezoelektrického meniča

• Sú vysoko citlivé na malé zmeny sily a vibrácií.

• Rýchlo reagujú na dynamické signály.

• Pracujú v širokom frekvenčnom rozsahu.

• Ich veľkosť je malá a ľahká.

• V režime snímania nepotrebujú externé napájanie.

• Sú odolné a spoľahlivé v náročných podmienkach.

Obmedzenia piezoelektrického prevodníka

• Nemôžu merať statické alebo ustálené sily.

• Vyžadujú špeciálne obvody na úpravu signálu.

• Ich výkon je ovplyvnený zmenami teploty.

• Výstupný signál je zvyčajne veľmi malý.

• Niektoré materiály môžu pri vysokom namáhaní prasknúť.

Piezoelektrický prevodník vs iné prevodníky

Špecifikácia	Piezoelektrický menič	Tenzometrický prevodník	Kapacitný prevodník	Indukčný prevodník	Optický prevodník
Merané množstvo	Sila, tlak, vibrácie	Kmeň a sila	Výtlak, tlak	Poloha, posunutie	Svetlo, poloha, rýchlosť
Prevádzkový princíp	Piezoelektrický efekt	Zmena odporu	Zmena kapacity	Elektromagnetická indukcia	Modulácia svetla
Typ výstupného signálu	Napätie alebo náboj	Zmena odporu	Zmena kapacity	Napätie	Napätie alebo prúd
Možnosť statického merania	Nevhodné	Vhodné	Vhodné	Vhodné	Vhodné
Možnosť dynamického merania	Výborne	Dobre	Mierne	Dobre	Výborne
Typická citlivosť	Vysoká	Stredná	Veľmi vysoká	Stredná	Veľmi vysoká
Frekvenčný rozsah	1 Hz až nad 1 MHz	Až 10 kHz	Až 100 kHz	Až 50 kHz	Nad 1 MHz
Čas odozvy	Veľmi rýchly pod 1 mikrosekundu	Pomalé až stredné	Rýchlo	Mierne	Extrémne rýchly
Výstupná impedancia	Veľmi vysoko nad 1 Mohm	Nízka hodnota okolo 120 až 350 ohmov	Vysoká	Nízka	Nízka
Citlivosť na teplotu	Stredná	Vysoká	Stredná	Nízka	Nízka
Vyžaduje sa úprava signálu	Povinné	Povinné	Povinné	Povinné	Minimálne
Požiadavka na napájanie	Žiadne externé napájanie na snímanie	Vyžaduje budiace napätie	Vyžaduje budiace napätie	Vyžaduje budiace napätie	Vyžaduje zdroj energie
Veľkosť a hmotnosť	Veľmi malý a ľahký	Malý	Malý	Stredná	Malý
Odolnosť voči životnému prostrediu	Vysoká	Mierne	Mierne	Vysoká	Mierne
Aplikácie	Monitorovanie vibrácií, ultrazvuk	Snímače zaťaženia, vážiace systémy	Snímanie polohy a hladiny	Snímanie blízkosti a polohy	Kódovače, vláknové snímače

Záver

Piezoelektrické meniče pracujú prostredníctvom priamych a inverzných piezoelektrických efektov na snímanie alebo vytváranie pohybu a elektrických signálov.Ponúkajú vysokú citlivosť, rýchlu odozvu a širokofrekvenčnú prevádzku pre dynamické merania, ako sú vibrácie, tlak, sila a zvuk.Rôzne typy sa používajú na účely snímania, ovládania a zapaľovania v mnohých priemyselných odvetviach.Nie sú však vhodné na statické merania a vyžadujú správnu úpravu signálu.
