PIC18F4620 MicroController: Funkcie, Pinouts a Datashet Guide

Tento článok sa začína skúmaním mikrokontroléru PIC18F4620, diskutujte o jeho rovnováhe medzi výpočtovou silou a nákladovou účinnosťou.Podrobne preskúmame schopnosti mikrokontroléru, ako je jeho trvanlivosť a energetická účinnosť.Táto metóda nielenže zvyšuje relatívnejšiu, ale aj užitočnejšiu pre vás, podporuje hlbšie ocenenie technológie a motivuje ďalšie skúmanie úlohy PIC18F4620 pri rozvíjaní technológie mikrokontrolérov.

Katalóg

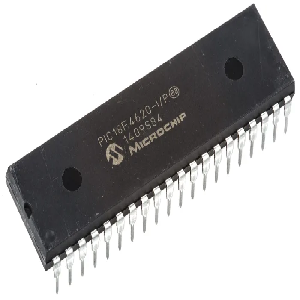

Prehľad PIC18F4620

Ten PIC18F4620 Mikrokontrolér predstavuje zmes výpočtovej účinnosti a nákladovej efektívnosti, ktorá využíva svoju vylepšenú pamäť programu Flash pre vynikajúcu trvanlivosť a predĺženú životnosť.Táto charakteristika nachádza užitočnosť v aplikáciách vyžadujúcich časté prepisovanie pamäte, čím zabezpečuje dlhodobú spoľahlivosť.Séria PIC18 vrátane PIC18F2525, PIC18F2620, PIC18F4525a PIC18F4620 Modely sú vytvorené tak, aby spĺňali potreby vysokovýkonných a energetických implementácií citlivých na energiu.

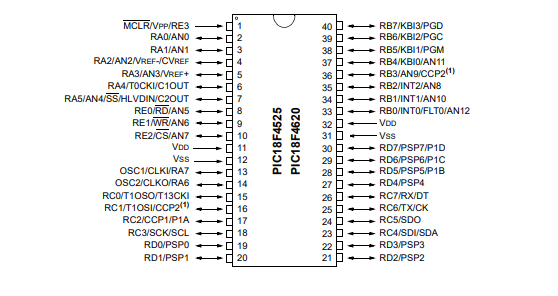

Pinout z PIC18F4620

Konfigurácia PIN

Napájacie kolíky

Požiadavky na energiu pre PIC18F4620 sa pohybujú od 2 V do 5,5 V, zabezpečené cez kolíky VDD a VSS.VDD sa pripája k pozitívnemu napájaciemu napätiu.VSS je určený pre zem.

Umiestnenie vhodných oddeľovacích kondenzátorov, ako sú typy keramických alebo tantalu, v blízkosti týchto kolíkov pomáha pri znižovaní hluku a udržiavaní stabilnej prevádzky, stabilné dodávanie energie podporuje konzistentný výkon mikrokontroléru.

Píp

PINS OSC1 a OSC2 sa používajú na pripojenie externých kryštálov alebo rezonátorov, ktoré generujú hodinový signál potrebný na prevádzku.Výber zdroja hodín sa používa, pretože ovplyvňuje spotrebu energie a výkon.Výber vhodných komponentov oscilátora zaisťuje, že mikrokontrolér funguje pri požadovanej frekvencii s minimálnym jitterom.

Vstupné/výstupné porty

Mikrokontrolér obsahuje niekoľko I/O portov: Porta, PortB, PortC, Portd a Porte.Každý port pozostávajúci z viacerých kolíkov môže byť nakonfigurovaný ako vstup alebo výstup v závislosti od požiadaviek na aplikáciu.

Účinne používanie týchto portov môže zefektívniť konštrukčné procesy, inicializácia registrov TRIS určuje vstupný alebo výstupný stav kolíkov na riadenie externých obvodov, ako sú senzory, spínače a LED.

Špendlíky so špeciálnou funkciou

Konkrétne kolíky sa prideľujú pre špecializované funkcie:

Kanály analóg-digitál (ADC)

Výstupy modulácie pulznej šírky (PWM)

Komunikačné rozhrania: UART, SPI a I2C

Využívanie týchto vstavaných periférnych zariadení, ako sú časovače a komunikačné moduly, obohacuje návrhy obvodov a zvyšuje funkčnosť.Napríklad využitie vstavanej komunikácie UART môže zjednodušiť úsilie o kódovanie a zvýšiť spoľahlivosť prenosu údajov v projektoch sériovej komunikácie.

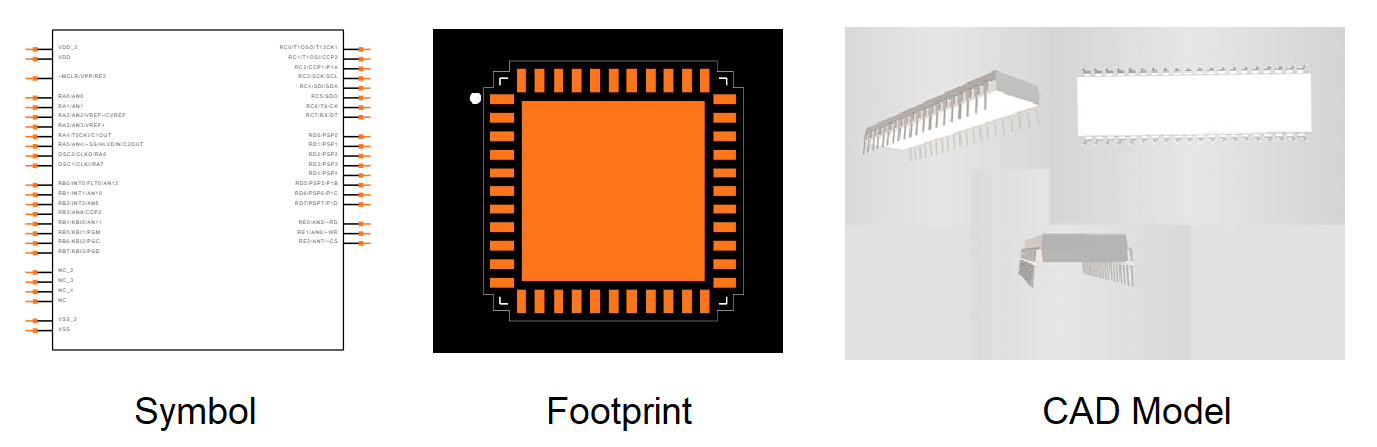

PIC18F4620 Symbol, stopa a model CAD

Symbol PIC18F4620

Symbol PIC18F4620 slúži ako grafické znázornenie použité v schémach na označenie komponentu a jeho elektrických pripojení.Symbol obsahuje všetky kolíky a ich určené funkcie, ktoré umožňujú plynulý schematický dizajn.

PIC18F4620 stopa

Footprint pre PIC18F4620 určuje fyzické rozloženie a veľkosť komponentu na doske DPS.To zahŕňa usporiadanie a rozmery podložiek, ktoré sú dobré pre bezpečné a spoľahlivé spájkovanie.

PIC18F4620 CAD model

Model CAD (dizajn podporovaný počítačom) ponúka 3D znázornenie mikrokontroléra PIC18F4620, ktorý podrobne opisuje fyzické aspekty, ako je výška, šírka a rozloženie PIN.Model CAD je nápomocný pre presný návrh PCB, ktorý umožňuje presné umiestnenie a priestorové plánovanie.

Funkcie PIC18F4620

PIC18F4620 poskytuje prispôsobivé prevádzkové režimy pre odlišné požiadavky na úsporu napájania, čím sa pridá dotyk k jeho použiteľnosti:

Prevádzkové režimy

Run: Aktivuje CPU aj periférne zariadenia, čím zabezpečuje okamžitú citlivosť na aktívne úlohy.

IDLE: Zakáže CPU pri udržiavaní periférnej aktivity, ideálne pre scenáre, kde si pozadie vyžadujú pozornosť.

Sleep: Právomky dole CPU a periférne zariadenia, ideálne na zachovanie energie počas období nečinnosti.

Výkonnosť

Ultra nízka 50NA vstupná únik: Tým sa minimalizuje nezamýšľaný prúd, faktor v presných aplikáciách, kde únik by mohol ohroziť výkon a rozšírením spoľahlivosti.

Režim spustenia: spotrebuje skromný 11 µA, čo odráža jeho vhodnosť pre operácie citlivé na energiu, ktoré si vyžadujú častú aktiváciu bez nadmerného čerpania energie.

Nečinný režim: kreslí iba 2,5 µA, prospešné pre úlohy, ktoré vyžadujú periférne monitorovanie bez náročného plného spracovateľského výkonu.

Režim spánku: Používa extrémne nízku 100NA, ideálnu pre aplikácie, kde je zachovanie životnosti batérie počas dlhých období nečinnosti skvelé.

Oscilátor Timer1: Pracuje pri 900 NA s frekvenciou 32 kHz, udržiavajúc funkcie časového obdobia s minimálnym výkonom, čím sa zabezpečuje presnosť časovo závislých operácií aj v nízkoenergetických stavoch.

Časovač strážneho psa: spotrebuje 1,4 µA, čo prispieva k stabilite systému automatickým resetovaním mikrokontroléra, ak sa zistí porucha softvéru alebo nereagujúci stav, čo je zaistené upokojujúce pre spoliehanie sa na nepretržitú službu.

Aplikácie v zabudovaných systémoch

Vyváženie výkonu so spotrebou energie: Výber vhodných režimov založených na prevádzkových potrebách môže predĺžiť výdrž batérie v prenosných zariadeniach.

Presnosť a spoľahlivosť: Ultra nízka vstupná únik prúd a efektívne oscilátory zabezpečujú, že systém zostáva presný a spoľahlivý, aj keď pracuje v stavoch s nízkym výkonom.

Výhody PIC18F4620

Flexibilita oscilátora

Kryštálový oscilátor: Prevádzka až 40 MHz, vylepšená 4x fázovým zámkovým slučkou (PLL), ponúka pozoruhodný výkon a rýchlosť, vďaka čomu je vhodný pre aplikácie, kde je potrebná presnosť.

Režimy RC: Zvládne až 4 MHz so nastavením externého rezistora (RC), rozširovateľné na 40 MHz s externým zdrojom hodín, čo poskytuje prispôsobivosť v rôznych scenároch.

Interný oscilátorový blok: Rozsah od 31 kHz do 8 MHz, čím sa zabezpečí rýchly čas prebudenia z režimu spánku (1 µs), čo znižuje latenciu a pomáha pri efektívnom riadení energie.

Monitor bezpečných hodín: Pridáva spoľahlivosť zabezpečením bezpečného vypnutia v prípade zlyhania periférnych hodín, čo podporuje robustnosť systému.

Pozoruhodné periférie

Vysokok prúdu/zdroja: Každý I/O PIN spravuje až 25 mA a vyhovuje vyšším požiadavkám na energiu bez vonkajších ovládačov.

Viacnásobné prerušenia a výstupy PWM: Táto funkcia podporuje synchrónnu kontrolu nad rôznymi modulmi pre riadenie a komunikačné systémy motora, čím sa zvyšuje prevádzková účinnosť.

Master Synchrónny sériový port (MSSP): Podporuje protokoly SPI/I2C pre efektívnu viacúčelovú komunikáciu, čo umožňuje bezproblémovú integráciu do sofistikovaných návrhov.

Vylepšené modul USart a ADC: USAart podporuje asynchrónne aj synchrónne režimy, zatiaľ čo 10-bit ADC ponúka až 13 kanálov na rozsiahle získavanie údajov a sériovú komunikáciu v rozhraní senzorov a telemetrie.

Analógové komparátory a HLVD: Duálne analógové komparátory a 16-stupňová detekcia vysokého/nízkeho vädnutia (HLVD) uľahčujú presné monitorovanie napätia a rozhodovanie, ktoré podporujú aplikácie na presnosť.

Špeciálne funkcie

Compiler Optimalizovaná architektúra Compiler: Prispôsobená pre kompilátory C, táto funkcia zjednodušuje vývoj a zefektívňuje cestu k trhu pre komplexné projekty.

Odolné pamäťové cykly: ponúka 100 000 cyklov vymazania/zápisu pre vylepšený blesk a až 1 000 000 cyklov pre EEPROM, čím sa zabezpečuje trvanlivosť a spoľahlivosť uložených údajov v prísnych aplikáciách.

Samostatné a prepojiteľné a obvodové ladenie: Podporuje sebaprogramovanie a ladenie v obvode prostredníctvom dvoch kolíkov, zlepšuje flexibilitu programovania a efektívnosť riešenia problémov, čo je významná výhoda v rôznych inžinierskych postupoch.

Rozsah širokého napätia: pracuje od 2,0 V do 5,5 V s možnosťami resetovania zhnednutia, čo poskytuje stabilný výkon v rôznych podmienkach výkonu v prenosných a výkonových zariadeniach.

PIC18F4620 Technické špecifikácie

Typ	Parameter
Dodací čas továrne	6 týždňov
Pripevniť	Cez otvor
Montáž	Cez otvor
Balenie	40-DIP (0,600, 15,24 mm)
Počet kolíkov	40
Konvertory údajov	A/D 13x10b
Počet I/OS	36
Časovače strážnych psov	Áno
Prevádzková teplota	-40 ° C ~ 125 ° C TA
Balenie	Trubica
Séria	Pic® 18f
Uverejnený	2004
Kód JESD-609	e3
Kód PBFREE	Áno
Stav	Aktívny
Úroveň citlivosti vlhkosti (MSL)	Neuplatniteľné
Počet ukončení	40
Terminál	Matte Tin (SN)
Maximálny rozptyl energie	1W
Koncová poloha	Dvojitý
Napájacie napätie	5V
Časť	40 MHz
Základné číslo dielu	PIC18F4620
Počítať	40
Napájacie napätie-max (VSUP)	5,5 V
Napájacie zdroje	5V
Rozhranie	I2C, SPI, UART, usart
Veľkosť pamäte	64 kB
Typ oscilátora	Vnútorný
Baran	3,8 k x 8
Napätie - napájanie (VCC/VDD)	4,2V ~ 5,5 V
UPS/UCS/Periférny ICS typ	Mikrokontrolér
Počet bitov	8
Základný procesor	Publica
Obvody	Brown-out detekcia/reset, hlvd, por, pwm, wdt
Typ programu	Blesk
Veľkosť jadra	8-bitový
Veľkosť pamäte	64 kB 32k x 16
Konektivita	I2C, SPI, UART/USART
Dodávať max	35 mA
Bitka	8
Čas	40 μs
Má ADC	Áno
DMA	Nie
Šírka dátovej zbernice	8b
Počet časovačov/počítadiel	4
Veľkosť EEPROM	1K x 8
Rodina CPU	Publica
Počet kanálov ADC	13
Počet kanálov PWM	2
Počet kanálov USB	1
Výška	4,953 mm
Dĺžka	53,09 mm
Šírka	14,732 mm
Dosiahnuť SVHC	Žiadny SVHC
Tvrdenie ožarovania	Nie
Status Rohs	ROHS3 kompatibilný
Bezplatný	Bezplatný

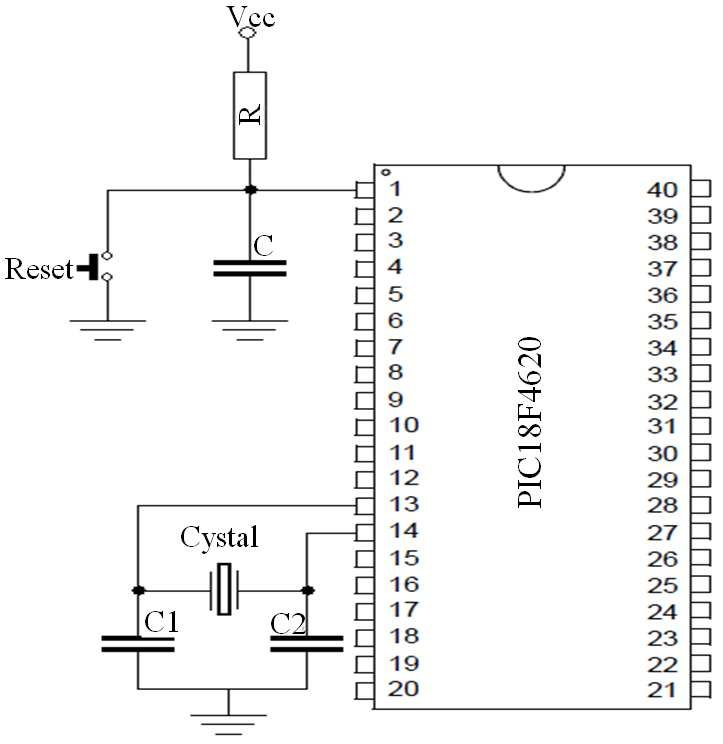

Funkčný blokový diagram

Ekvivalentné modely PIC18F4620

• Pic18f4620-i/mlMikrokontroléry a procesory

• PIC18LF4620-I/MLMikrokontroléry a procesory

• PIC18LF4620T-E/MLMikrokontroléry a procesory

• PIC18F4620-E/MLMikrokontroléry a procesory

PIC18F4620 Porovnateľné časti

Číslo dielu	Výrobca	Balenie	Počet kolíkov	Šírka dátovej zbernice	Počet I/O	Rozhranie	Veľkosť pamäte	Napájacie napätie	Obvody	Porovnať
PIC18F4620-E/P	Technológia mikročipov	40-DIP (0,600, 15,24 mm)	40	8 b	36	I2C, SPI, UART, usart	64 kb	5 V	Hnedé detekcie/reset, hlvd, por, pwm, Wdt
PIC18F4680-E/P	Technológia mikročipov	40-DIP (0,600, 15,24 mm)	40	8 b	36	Can, I2C, SPI, UART, usart	64 kb	5 V	Hnedé detekcie/reset, hlvd, por, pwm, Wdt	PIC18F4620-E/P vs PIC18F4680-E/P
PIC18F4680-I/P	Technológia mikročipov	40-DIP (0,600, 15,24 mm)	40	8 b	36	Can, I2C, SPI, UART, usart	64 kb	5 V	Hnedé detekcie/reset, hlvd, por, pwm, Wdt	PIC18F4620-E/P vs PIC18F4680-I/P
PIC18F4610-I/P	Technológia mikročipov	40-DIP (0,600, 15,24 mm)	40	8 b	36	I2C, SPI, UART, usart	64 kb	5 V	Hnedé detekcie/reset, hlvd, por, pwm, Wdt	PIC18F4620-E/P vs PIC18F4610-I/P

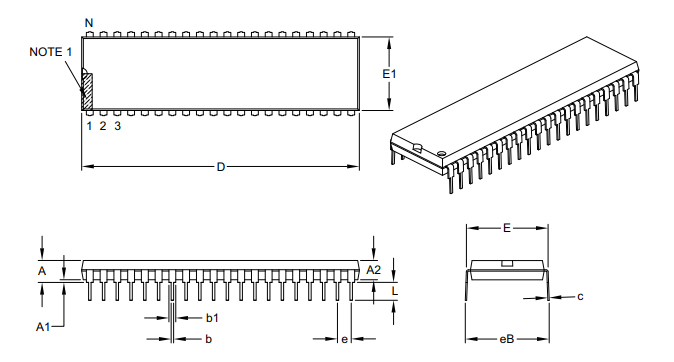

Balenie a rozmery PIC18F4620

Rozmery PIC18F4620	Rozmerové limity	Min (palce)	Nom (palce)	Max (palce)
Počet kolíkov	N		40
Pitch	e		0,100 BSC
Horná časť lietadla na sedenie	A			0,25
Hrúbka tvarovaného obalu	A2	0,125		0,195
Základňa na sedenie lietadla	A1	0,015
Šírka ramena	E	0,59		0,625
Formovaná šírka obalu	E1	0,485		0,58
Celková dĺžka	D	1,98		2,095
Tip do lietadla na sedenie	L	0,115		0,2
Hrúbka olova	c	0,008		0,015
Šírka	b1	0,03		0,07
Dolná šírka olova	b	0,014		0,023
Celkový rozstup riadku	odlíšiť			0,7

Pozadie výrobcu

Microchip Technology Inc. Vyniká v mikrokontroléri, zmiešanom signáli a analógových pokrokoch.Firma sa aktívne zapája do vzdelávacieho dosahu a dodáva rozsiahlu zbierku zdrojov.Medzi nimi sú organizované laboratóriá, podrobné učebné osnovy, špecializované školenia a pokročilé vývojové nástroje.

Datasheet pdf

PIC18LF4620-I/ML DataShety:

PIC18FX525, X620 DataShet.pdf

Zmeny štítkov a balenie 23/sep/2015.pdf

Zmeny balenia 10/okt/2016.pdf

PIC18F (2, 4) Špecifikácia programovania zzz.pdf

2,73 kHz.pdf

Wire Bond CHG Qual 19/júl/2016.pdf

PIC18F4620-E/P Datashety:

PIC18F (2, 4) Špecifikácia programovania zzz.pdf

PIC18FX525, X620 DataShet.pdf

Zmeny štítkov a balenie 23/sep/2015.pdf

Zmeny balenia 10/okt/2016.pdf

MULT dev 13/apríl/2020.pdf

Drôt CHG 13/január/2016.pdf

Často kladené otázky [FAQ]

1. Čo je PIC18F4620?

PIC18F4620 je všestranný mikrokontrolér ocenený za jeho adaptabilitu v priemyselných aplikáciách.Jeho architektúra, navrhnutá tak, aby minimalizovala využitie energie, poskytuje robustné schopnosti spracovania, ktoré dobre rezonujú v prísnych prostrediach.Iní sa často prikláňajú k tomuto mikrokontroléru vzhľadom na jeho vytrvalosť a rozsiahlu podporu nástroja, ktorá zjednodušuje vývojové procesy.

2. Ako môžem naprogramovať PIC18F4620?

Ak chcete naprogramovať PIC18F4620, postupujte podľa týchto krokov:

Open MPLAB, všestranný IDE určený pre produkty mikročipov.

Vyberte typ projektu, na ktorom pracujete.

Zadajte presný model mikrokontroléru.

Vyberte príslušný kompilátor.

Definujte cestu projektu pre organizovaný pracovný tok.

3. Aká je veľkosť PIC18F4620?

PIC18F4620, s rozmermi 2,095 x 0,58 x 0,195 palca, bez problémov zapadá do tesných priestorov, ktoré sa vyžadujú v kompaktných a vložených systémoch.Táto veľkosť umožňuje integráciu bez námahy do rôznych hardvérových rozložení, ktoré sú v súlade s princípmi dizajnu s vedomím vesmíru, ktoré poháňajú moderné technologické pokroky.
