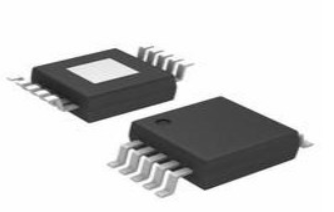

PCA9615 I2C BUBPAPPER: PINOUT, špecifikácie, aplikácie a datashet

V dnešnom rýchlo sa rozvíjajúcom dizajne sveta elektroniky je udržiavanie spoľahlivej komunikácie medzi komponentmi vážne, najmä v elektricky hlučných prostrediach.PCA9615, dvojkanálová diferenciálna vyrovnávacia pamäť I2C-BUS navrhnutá pre operáciu Fast-Mode Plus (FM+), ponúka riešenie tým, že vylepšuje integritu dát a podporuje funkcie Hot-Swap.Tento článok skúma dataShet, Pinout, Applications a Circuit konfigurácie PCA9615.Poskytovanie hĺbkových technických poznatkov a skutočné príklady vás vedie k tomu, ako využiť PCA9615 na optimalizáciu výkonu vo svojich dizajnoch.

Katalóg

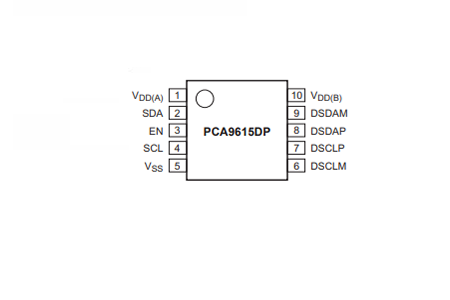

Pinout of PCA9615

CAD model PCA9615

Symbol

Stopa

Prehľad PCA9615

TenPCA9615 Slúži ako integrálna vyrovnávacia pamäť pre komunikáciu SMBUS/I2C-BUS, čím sa podstatne zvyšuje prenos údajov v elektricky hlučných prostrediach.Použitím diferenciálnej fyzikálnej vrstvy (DI2C), ktorá udržuje priehľadnosť v vrstve protokolu, adeptne zmierňuje korupciu údajov.Táto schopnosť zaisťuje spoľahlivú komunikáciu v rôznych aplikáciách vrátane priemyselnej automatizácie, automobilových systémov a komplexných prepojených zariadení.

PCA9615 je vybavený dvoma jednosmernými diferenciálnymi vodičmi prispôsobenými linkou SCL.Rozširuje rozsah a rýchlosť signálov SMBUS/I2C.Zachováva integritu signálu.Prevedením jednosmerných signálov na diferenciálne signály PCA9615 účinne znižuje elektromagnetické interferencie (EMI) a Crosstalk, ktoré sú prevládajúce vo vysokorýchlostných prostrediach.

Diferenciálna signalizácia v PCA9615 ponúka množstvo výhod a poskytuje vynikajúce odmietnutie šumu v porovnaní so signálmi s jedným koncom.Hlavne prospešné v priemyselných a automobilových nastaveniach, kde elektrický hluk ohrozuje integritu údajov.Podporuje dlhšie dĺžky káblov a vyššie rýchlosti dát.Umožňuje flexibilnejšie konštrukcie systému.V skutočných aplikáciách sa PCA9615 bez problémov integruje do systémov, čo si vyžaduje robustnú komunikáciu na predĺžené vzdialenosti.Diferenciálna signalizácia zaisťuje spoľahlivý prenos údajov o senzoroch medzi komponentmi, ako je riadiaca jednotka motora a rôzne senzory dispergované v celom vozidle.PCA9615 udržiava jasnú komunikáciu medzi viacerými ovládačmi a poľnými zariadeniami umiestnenými na veľkej výrobnej podlahe.

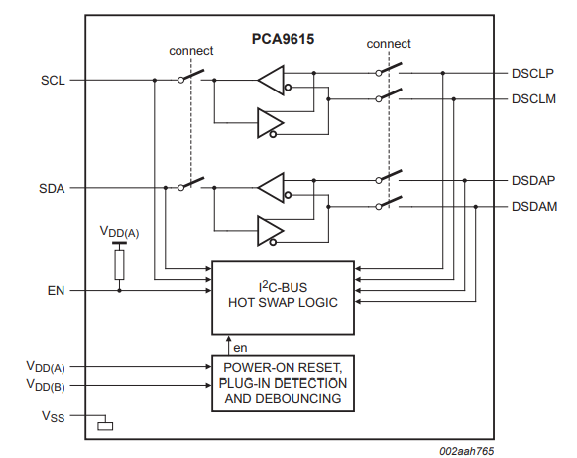

Bloková schéma PCA9615

Technické špecifikácie

Tu je formát tabuľky s technickými špecifikáciami, atribútmi a parametrami NXP USA Inc. PCA9615DPJ spolu s časťami s podobnými špecifikáciami.

Typ	Parameter
Továreň Dodací čas	7 Týždne
Montáž Typ	Povrch Pripevniť
Balík / Puzdro	10-tfsop, 10-MSOP (0,118, šírka 3,00 mm)
Povrch Pripevniť	Áno
Prevádzkový Teplota	-40 ° C ~ 85 ° C
Balenie	Páska & Navijak (tr)
Uverejnený	2010
Časť Stav	Aktívny
Vlhkosť Úroveň citlivosti (MSL)	1 (Neobmedzené)
Počet ukončenia	10
Typ	Vyrovnávacia pamäť, Zmenšovať
Žiadosti	I2c
Napätie - dodávka	2,3V ~ 5,5 V
Terminál Pozícia	Dvojitý
Terminál Forma	Čajka Krídlo
Vrchol Teplota prerážania (CEL)	Nie Stanovený
Počet funkcie	1
Dodávka Napätie	3,3 V
Terminál Pitch	0,5 mm
Čas@vrchol Zahrnutie teploty max	Nie Stanovený
Základňa Číslo dielu	PCA9615
Výstup	2-drôtený Autobus
Pin Počítať	10
Jesd-30 Kódovať	S-PDSO-G10
Počet kanálov	2
Súčasný - dodávka	16μA
Vstup	2-drôtený Autobus
Údaje Rýchlosť (max)	400 kHz
Dodávka Napätie1-nom	5V
Kapacita - vstup	7pf
Dĺžka	3 mm
Výška Sedenie (max)	1,1 mm
Šírka	3 mm
ROHS Stav	Rohs3 V súlade

Kľúčové funkcie a výhody

Funkcia

Návrh PCA9615 obsahuje robustnú schopnosť s výmenou horúcej siete, ktorá umožňuje pripojenie a odpojenie modulov bez toho, aby spôsobila prerušenia toku dát.Táto vlastnosť je obzvlášť výhodná v zložitých systémoch, v ktorých sú dominantné prevádzka a spoľahlivosť, napríklad v telekomunikáciách a dátových centrách.Tým, že sa funkcia Hot-Swap umožňuje bezproblémovým výmenou a expanzii modulu, zaisťuje konzistentný výkon systému a minimálne prestoje, uspokojuje sa stále prítomná potreba stability a efektívnosti v takýchto náročných prostrediach.

• vstup signálu: Vstup signálu EN (Enable) hrá rozhodujúcu úlohu pri riadení procedúry Hot-Swap.Ak je pripojený nový modul, Signál EN zaisťuje, že postup sa vykonáva usporiadaným spôsobom.Tento mechanizmus zabraňuje chyby komunikácie, ktoré by sa mohli vyskytnúť, ak by sa moduly pridali alebo odstránili svojvoľne.V mnohých praktických aplikáciách presná správa signálu podporuje integritu údajov, čo je obzvlášť cenné v prostrediach, kde je strata údajov neprijateľná a podiely sú vysoké.

Detekcia internej voľnobehu z autobusu

Interný mechanizmus detekcie voľnobehu zbernice ďalej zvyšuje funkčnosť s výmenou horúcej siete zabezpečením spojenia iba vtedy, keď je zbernica nečinná.Táto funkcia pomáha vyhnúť sa potenciálnym zrážkam údajov a korupcii, čím sa chráni presnosť prenosných informácií.Detekcia nečinnosti zbernice funguje transparentne a pracuje v zákulisí, aby poskytovala stabilné komunikačné prostredie aj za dynamických podmienok.

• Systémové záruky: Súhra týchto komponentov v rámci PCA9615 predstavuje, ako moderná technológia integruje viacero vrstiev záruk na zabezpečenie prevádzkovej efektívnosti a bezpečnosti údajov.Harmonická koordinácia medzi vstupom EN signálu a detekciou voľnobehu zbernice tvorí základ spoľahlivého výmeny za tepla v nebezpečných systémoch.Tieto prvky spoločne prispievajú k odolnému a spoľahlivému systému, ktorý s presnosťou a starostlivosťou riešia presné potreby prostredia s vysokým podielom.

Využitie PCA9615

PCA9615 predstavuje všestranné riešenia pre nespočetné množstvo technických prekážok, ktoré sa zaoberajú rozdielmi konkrétnych aplikácií.Patria sem monitorovanie diaľkových senzorov v hlučných prostrediach, riadenie zdrojov energie náchylných na vysoké rušenie, prepojenie autobusov I2C cez rôzne typy zariadení a ovládanie zložitých priemyselných systémov, ako je osvetlenie, vykurovanie a chladenie.

Monitorovanie diaľkového snímača

V prostrediach, ktoré sa vyskytujú s hlukom, sa môže zhoršiť dôveryhodnosť údajov o senzoroch.PCA9615 podporuje vytrvalú komunikáciu medzi diaľkovými senzormi a dominantnými spracovateľskými jednotkami.Prípady použitia, ako je priemyselná automatizácia a monitorovacie stanice pre životné prostredie, intenzívne ilustrujú jej výhody.Udržiavanie integrity údajov sa stáva menej hazardným hazardom, podobne ako v metodikách v telekomunikačných infraštruktúrach, kde sa používa vernosť signálu na veľké vzdialenosti.Môžete využiť techniky diferenciálnej signalizácie, podobné technikám PCA9615, aby ste účinne zmiernili problémy súvisiace s hlukom.

Správa zdroja napájania vysokej interferencie

Náročnou dominciou je riadenie zdrojov energie za podmienok vysokej interferencie.PCA9615 podporuje integritu signálu napriek elektromagnetickému šumu, častej dileme v napájacích zdrojoch s variabilným zaťažením.Skutočné aplikácie často spárujú PCA9615 s taktikou tienenia a uzemnenia, čím sa ďalej znižuje rušenie.Pripomína to praktiky výroby letectva, kde sú systémy vyrábané tak, aby sa spoľahlivo vykonávali medzi významným elektronickým hlukom.

Prepojenie autobusov I2C cez rôzne vybavenie

Komplexná systémová integrácia často vyžaduje pripojenie autobusov I2C medzi rôznymi zariadeniami.PCA9615 vyhladzuje toto spojenie rozšírením komunikačného rozsahu a zabezpečením imunity k rozzemným rozdielom.Napríklad v automobilových kontextoch preklenutie komunikácie vo viacerých elektronických riadiacich jednotkách (ECUS) s PCA9615 zmierňuje obavy týkajúce sa pozemných kompenzácií a integrity signálu.Tento aspekt predstavuje jej praktickosť pri harmonizácii rôznych elektronických komponentov.

Riadenie priemyselných systémov

V priemyselných nastaveniach, ovládacích systémoch, ako je osvetlenie, vykurovanie a chladenie, znamená presnosť a spoľahlivosť.Schopnosť PCA9615 udržať stabilnú komunikáciu za rôznych podmienok prispieva k jej pôvabu.Správa inteligentných budov odráža dôležitosť konzistentného a spoľahlivého prenosu údajov, aby sa zabezpečila energetická účinnosť a prevádzková účinnosť.Tu PCA9615 ilustruje jeho úlohu pri organizovaní bezproblémovej kontroly.

Dlhé pokusy I2C a viac napájacích zdrojov

Komunikácia a systémy I2C na dlhé vzdialenosti I2C s viacerými zdrojmi predstavujú jedinečné výzvy, najmä v dôsledku pozoruhodných pozemných kompenzácií.PCA9615 tieto problémy zaoberá využitím diferenciálnej signalizácie, chránením integrity údajov na predĺžených vzdialenosti.Táto stratégia je porovnateľná s postupmi v správe dátových centier, kde je pre spoľahlivosť siete užitočná zachovaná kvalita signálu pred dlhými káblovými úsekmi.Táto technika opevňuje spojenie a zabezpečuje robustnú komunikáciu v náročných prostrediach.

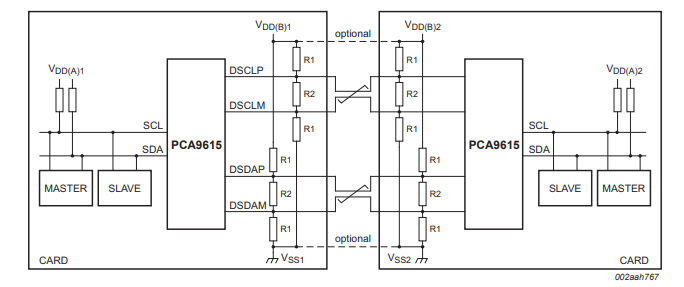

Typický aplikačný diagram

Schéma obvodu PCA9615

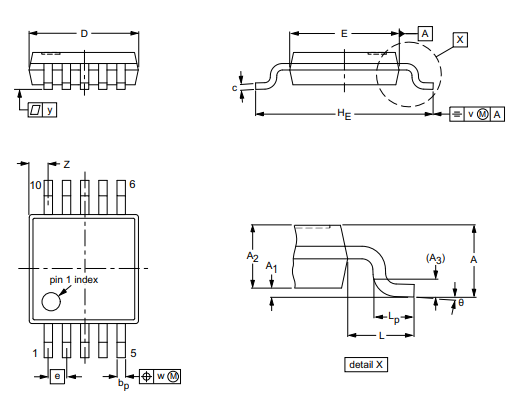

Informácie o balení

Výrobca

NXP Semiconductors N.V., prominentná sila v riešeniach bezpečného pripojenia prispôsobená pre zabudované aplikácie, neustále vedie inovácie v rôznych odvetviach vrátane automobilových, priemyselných a IoT, mobilných a komunikačných infraštruktúrnych trhov.Ich nehynúce ambície je vytvárať múdrejšie, bezpečnejšie a lepšie prepojené riešenia.

Inovácie v automobilovom sektore

Pokroky NXP v automobilovom sektore výrazne vynikajú.Ich sofistikované mikrokontroléry a procesory výrazne zvýšili bezpečnosť vozidla, vylepšené infotainmentové systémy a pokročilé autonómne schopnosti jazdy.Integrácia týchto technológií na vysokej úrovni obohacuje zážitok z jazdy a zároveň zabezpečuje bezpečnosť a efektívnosť vozidla.Poprední výrobcovia automobilov, ktorí zahŕňajú svoje riešenia, zdôrazňujú snahu splniť moderné dopravné požiadavky.

Priemyselné a IoT pokroky

V priemyselných dominiách IoT a IoT riešenia NXP vyvolali významné zmeny v automatizácii tovární, inteligentných merania a senzorových sieťach.Cieľom ich výrobkov je optimalizovať výkon a spoľahlivosť, dynamiku v priemyselnom prostredí s vysokým stresom.Nepretržité zdokonaľovanie a implementácia ich riešení IoT podporuje vzájomne prepojené ekosystémy podporujúce hladkú výmenu údajov, efektívne riadenie zdrojov a vynikajúcu prevádzkovú kontrolu.

Vplyv na mobilný trh

Prítomnosť NXP na mobilnom trhu výrazne zvyšuje súkromie, zabezpečuje platobné mechanizmy a uľahčuje bezkontaktné interakcie.Využívanie technológie v blízkosti poľnej komunikácie (NFC), revolúcia v interakciách spotrebiteľa dodávania rýchlejších a bezpečnejších transakcií.Prebiehajúce inovácie v tejto oblasti sa zameriavajú na posilnenie zabezpečenia údajov a zároveň zvyšujú pohodlie používateľa uprostred rastúcej digitálnej krajiny.

Komunikačná infraštruktúra

V komunikačnej infraštruktúre sú vysoko výkonné RF riešenia a procesory NXP potrebné pri rozvíjaní sieťových schopností.Tieto príspevky umožňujú rozvoj efektívnejších a spoľahlivejších komunikačných systémov, ktoré sú hlavné pre rozširovanie globálnej konektivity.Zvýšením efektívnosti a škálovateľnosti siete NXP podporuje infraštruktúru potrebnú na rozvoj moderných komunikačných techník, ako je 5G.

Datasheet pdf

PCA9615DPJ DataShety:

PCA9615DP.PDF

PCA9615DP.PDF

Často kladené otázky [FAQ]

1. Na čo sa používa PCA9615?

PCA9615 slúži na deaktiváciu vyrovnávacej pamäte zbernice, čo je inštrumentálne v náleve porúch, sekvenovanie zapnutí a izolácia segmentu vo veľkých autobusových systémoch.Pomocou nájdenia porúch a izolácie segmentu sa zvyšuje rekonfigurácia a umožňuje, aby konkrétne časti boli neaktívne, ak sa neustále vyžadujú.V prostrediach, kde prevádzková efektívnosť má prednosť, uľahčuje PCA9615 strategické riadenie systémových zdrojov.Dočasné deaktivácie nevyužitých segmentov autobusov optimalizuje výkonnosť celkového systému.V komplexnom priemyselnom prostredí, kde sú potrebné nepretržité prevádzky a minimálny prestoj, sa úloha PCA9615 stáva potrebnou pre rozsiahle výrobné závody, izolujú segmenty autobusov na údržbu bez zastavenia celého systému zvyšuje produktivitu a znižuje riziká.Dynamická rekonfigurácia segmentov autobusov vytvára adaptívnejšiu a odolnejšiu infraštruktúru.Pokiaľ ide o sekvenovanie zapnutia, PCA9615 zaisťuje kontrolovanú aktiváciu rôznych častí systému zbernice.Tento prístup podporuje stabilitu a zabraňuje potenciálnemu preťaženiu spustenia v dátových prostrediach s vysokou hustotou, ako sú dátové centrá, zaisťuje synchronizovanú aktiváciu komponentov, vyhýbanie sa problémom a zabezpečenie hladkej inicializácie.
