PC817 OptoCoupler: Funkčnosť a moderné aplikácie

Optocouplery, ako napríklad PC817, sú základné komponenty, ktoré umožňujú elektrickú izoláciu medzi rôznymi sekciami obvodov pri zachovaní bezproblémovej komunikácie.Využívaním interného LED a Phototransistora PC817 prevedie elektrické signály na svetlo a späť, čím sa zabezpečí, že vstupné a výstupné obvody zostávajú izolované.Táto izolácia je väčšinou cenná pri ochrane citlivých komponentov pred vysokým napätím a elektrickým hlukom, vďaka čomu je PC817 všestranným riešením pre aplikácie od priemyselnej automatizácie po elektroniku v domácnosti.

Katalóg

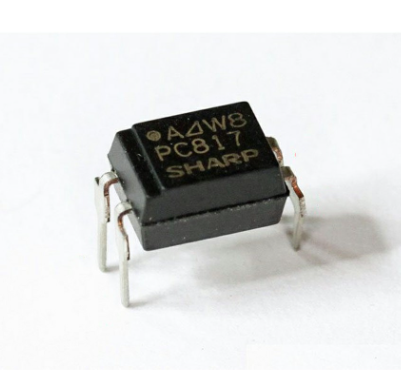

Čo presne je OptoCoupler PC817?

Ten PC817 OptoCoupler je jemný, ale robustný zariadení navrhnutý tak, aby ponúkol elektrickú izoláciu medzi dvoma samostatnými obvodmi.Toto oddelenie sa dosahuje prostredníctvom dômyselného vnútorného mechanizmu, ktorý obsahuje infračervenú LED aj fototransistor.Tieto komponenty sú vhodne umiestnené v kompaktnom štvorpinovom integrovanom obvode (IC).Keď sa použije vstupné napätie, infračervená LED vyžaruje svetlo, ktoré následne deteguje fototransistor na výstupnom konci.S kapacitou na riadenie maximálneho výstupného prúdu 50 mA a vstupným napätím 30 V sa PC817 osvedčí vysoko univerzálny, najmä v prostrediach sužovaných podstatným elektrickým šumom alebo extrémnymi teplotami.

Optocouplery, ako je napríklad PC817, nájdu svoje miesto v mnohých moderných elektronických aplikáciách vrátane regulácie napájania, riadenia motora a rozhraní dátovej komunikácie.Ich hlavnou funkciou je chrániť systémy prijímajúce signál z vysokého napätia, čím sa zachováva prevádzková bezpečnosť a integrita.V nastaveniach zaťažených značným elektrickým hlukom, ako sú systémy priemyselnej automatizácie alebo automobilová elektronika, vyniká PC817 udržiavaním čistoty signálu a znížením rušenia.Tieto optocouplery uprednostňujete v takýchto scenároch z dôvodu ich odbornosti pri zachovaní vernosti signálu uprostred potenciálnych prerušení.Táto metóda eliminuje nebezpečenstvo priameho elektrického spojenia medzi rezmi s vysokým a nízkym napätím, čím chráni jemné komponenty.

PC817 je navrhnutý tak, aby vystavoval konzistentnú spoľahlivosť v spletených vonkajších inštaláciách a náročných vnútorných prostrediach.Jeho vnútorné prvky sú postavené tak, aby vydržali také tvrdé podmienky pri zachovaní prevádzkovej stability.Tieto charakteristiky umiestnia PC817 ako ideálnu voľbu pre letecké, vojenské a outdoorové priemyselné aplikácie, kde je trvanlivosť a odolnosť vážne.

PC817 OptoCouplerova prevádzka

PC817 OptoCoupler je integrácia infračervenej LED a fototransistor v jednom balení.Keď sa aplikuje vstupné napätie, infračervená LED vyžaruje lúč svetla, ktorý prechádza medzerou na osvetlenie fototransistora na opačnej strane.V reakcii na svetlo tento fototransistor generuje prúd, ktorý potom pôsobí ako vstup pre iné časti obvodu.Často môžete nájsť útechu v tom, že viete, že tento priamy mechanizmus zaisťuje plynulý prenos signálu.

Izolácia signálu

Jednou z pozoruhodných znakov PC817 je jeho úloha pri prenose elektrických signálov medzi dvoma obvodmi, ktoré musia zostať izolované.Táto izolácia sa stáva vysoko hodnotným v scenároch, v ktorých je kontrola vysokých úrovní napätia nevyhnutná bez toho, aby sa vytvorilo priame spojenie.Udržiavaním oddelenia vstupných a výstupných obvodov optoCoupler bráni akémukoľvek kolísaniu napätia alebo hrotov, aby prekročili a potenciálne poškodilo citlivú výstupnú stranu.V oblastiach riadení motora, napájacích zdrojov a automatizačných systémov sa tento princíp často používa na dosiahnutie bezpečnosti a spoľahlivosti.

Aplikácia v ovládacích prvkoch motora

V systémoch riadenia motora slúži OptoCoupler PC817 ako linchpin.Spravuje prepínanie akcií v rámci obvodov, ktoré poháňajú motory, čím sa zabezpečuje, že riadiace signály zostanú elektricky izolované z vysoko výkonných sekcií.Táto prax je nápomocná pri udržiavaní elektrického šumu pred zablatením riadiacich signálov, čím sa obohacuje stabilita systému.

Použitie v napájacích zdrojoch

Optocouplery PC817 sú výrazné v obvodoch napájania, najmä v rámci spätnej väzby a kontrolných slučiek.V napájacích zdrojoch s prepínaním (SMP) optoCoupler sprostredkuje stav výstupu späť do centrálneho radiča, čím sa zachová bezpečnosť a integrita zariadenia.Skúsenosti ukázali, že takáto izolácia sa používa na ochranu aj na dlhovekosť zariadení.

Implementácia automatizačných systémov

Automatizačné systémy majú nesmierne úžitok z schopnosti PC817 vysielať signály naprieč izolovanými hranicami.Táto funkcia je kľúčom v programovateľných logických radičoch (PLC) a rôznych nastaveniach priemyselnej automatizácie, kde senzory a ovládače musia interagovať bez vzájomného rušenia.Na ochranu jemných riadiacich obvodov môžete pravidelne používať optocouplery, pričom zdôrazňujú hodnotu izolácie v zložitých systémoch.

PC817 Dlhodobé použitie v obvodoch

Ak chcete zabezpečiť dlhodobú funkčnosť OptoCoupler PC817 vo vašom obvode, je potrebné usilovne spravovať IR LED prúd a prevádzkovú teplotu.Premyslené zváženie týchto aspektov môže výrazne rozšíriť životnosť a spoľahlivosť zariadenia.

Vyžaduje sa udržiavanie IR LED prúdu pod 50 mA.Na dosiahnutie tohto cieľa použite odpor s obmedzujúcim prúdom.Presná hodnota odporu by sa mal vypočítať pomocou Ohmovho zákona (V = IR), berúc do úvahy napájacie napätie a požadovaný prúd.Správny výpočet zabraňuje nadmernému prúdu prúdu, ktorý zaisťuje, že IR LED si zachováva svoju optimálnu funkčnosť počas dlhých trvaní.Môžete často pozorovať, že prevádzka IR LED v prúde nižších ako 50 mA, približne 20-30 mA môže výrazne rozšíriť životnosť komponentu bez ovplyvnenia výkonu.Táto úprava zavádza bezpečnostnú vyrovnávaciu pamäť, ktorá predstavuje zmeny v podmienkach obvodu a výrobných nezrovnalostí.

Spoľahlivá operácia PC817 závisí od zachovania optimálneho teplotného rozsahu.Funguje efektívne medzi -30 ° C a 100 ° C.Prekročenie týchto hraníc môže vyvolať tepelné napätie, čo spôsobí potenciálne zlyhanie zariadenia.V praktických scenároch udržiavanie okolitých teplôt v tomto rozsahu zaisťuje stabilitu a spoľahlivosť optocoupleru.Napríklad integrácia chladičov alebo chladiacich mechanizmov v podmienkach s vysokou teplotou pomáha riadiť prebytočné teplo a zachováva integritu PC817, čím zabráni predčasnému opotrebeniu.Pravidelné postupy monitorovania a implementácia zlyhaných fluktuácií pre kolísanie teploty ukázalo pozitívne výsledky v rôznych aplikáciách.Použitím snímačov teploty a riadiacich systémov môžu byť prevádzkové podmienky dynamicky upravené tak, aby sa udržal odporúčaný rozsah, čím sa zmierňuje riziká spojené s extrémami teploty.

Aplikácie OptoCoupler PC817

PC817 OptoCoupler nájde svoje miesto v nespočetných aplikáciách, z ktorých každá využíva svoju jedinečnú schopnosť poskytovať elektrickú izoláciu a zmierniť rušenie.

Prepínanie napájacích zdrojov

Optocouplery PC817 sú základné pre prepínanie napájacích zdrojov, kde izolujú riadiace obvody z vysokých úrovní napätia.Táto prax zvyšuje spoľahlivosť a bezpečnosť počas premeny energie.Môžete sa spoliehať na optocouplery na zmiernenie špičiek napätia, čím sa podporí trvanlivosť a robustnosť týchto napájacích jednotiek.

Izolovaný prenos signálu

V priemyselných prostrediach je elektrický hluk konštantnou výzvou pre prenos signálu.Optocoupler PC817 izoláty a štíty citlivé na riadiace obvody od tohto šumu, čím sa udržiava čistota signálu.Rozsiahle testovanie zaisťuje, že komunikácia zariadenia zostane bez rušenia, a to aj v najnepriaznivejších podmienkach.

Riadenie motora

Motory generujú vysokorýchlostné prechody, ktoré ohrozujú riadiacu elektroniku.Optocoupler PC817 poskytuje vyrovnávaciu pamäť a izoluje tieto obvody od takýchto škodlivých účinkov.Praktické aplikácie ukazujú, že táto izolácia významne znižuje zlyhania systému, optimalizuje účinnosť motora a spoľahlivosť.

Rozhrania mikrokontrolérov

Rozhrania mikrokontrolérov s externými zariadeniami vyžadujú robustnú izoláciu, aby odvrátili poškodenie spôsobenými nezrovnalosťami napätia.V tejto úlohe vyniká OptoCoupler PC817.Vývojári využívajú túto funkciu na zlepšenie dlhovekosti a funkčnosti systémov mikrokontrolérov so zameraním na hladkú integráciu a efektívnu správu porúch.

Zvukové vybavenie

V prípade zvukových aplikácií sa pre vynikajúcu kvalitu zvuku vyžaduje udržiavanie nedotknutých signálov bez rušenia.PC817 OptoCoupler pomáha izoláciou rôznych častí zvukového zariadenia, čím sa znižuje rušenie hluku.Tieto optocouplere môžete často používať na podporu vernosti zvuku, najmä v prostrediach vyplnených hlukom.

Zdravotníctvo

V zdravotníckych pomôckach, väčšinou tie, ktoré sú pre monitorovanie pacientov, bezpečnosť a spoľahlivosť nebezpečné.Optocoupler PC817 zaisťuje bezpečný a izolovaný prenos signálu, čím zabraňuje elektrickým nebezpečenstvám pre pacientov.Tieto systémy môžete dôkladne otestovať tak, aby spĺňali prísne bezpečnostné normy, pričom sa spoliehajú na optoCouplers, aby prekročili tieto požiadavky.

Dátová komunikácia

Udržiavanie integrity údajov v komunikačných systémoch zahŕňa riadenie elektrického rušenia a anomálií napätia.Optocoupler PC817 izoluje komunikačné obvody, ktoré chránia proti týmto problémom.Telekomunikácie experti implementujú tieto izolátory na zlepšenie odolnosti a výkonu siete.

Systémy na správu batérií

Nárast obnoviteľnej energie zdôrazňuje potrebu efektívnych systémov na správu batérií.V rámci týchto systémov optoCoupler PC817 chráni elektronické ovládacie prvky pred škodlivými prepätiami napätia a elektrickým hlukom.Obnoviteľná energia zahŕňa tieto optocouplery na zlepšenie bezpečnosti a efektívnosti systémov batérií, pričom podporuje trvalo udržateľné riadenie energetických zdrojov.

Obvodový diagram PC817 IC OptoCoupler

V počiatočných nastaveniach s OptoCouplerom PC817 je LED dióda napájaná batériou 9V, moderovanou 10K odporom a ovládaným spínačom.Akonáhle je IR LED aktivovaná, stimuluje fototransistor vo vnútri OptoCoupler, čím sa začne spínací mechanizmus pre pripojené zariadenia, ako sú relé alebo iné elektronické komponenty.Optocouplery zohrávajú hlavnú úlohu pri segregácii rôznych častí okruhu.Toto oddelenie slúži na chránenie citlivých častí pred prechodnými a hlukmi.Často môžete zdôrazniť dôležitosť výberu vhodných komponentov, aby ste zabezpečili trvanlivosť a optimálnu funkciu obvodu.Napríklad použitie rezistora s vyššou úrovňou tolerancie môže zvládnuť aktuálne kolísanie, čo ponúka lepšiu ochranu LED pred potenciálnym poškodením.

Vnútorné fungovanie PC817 zahŕňa prevod elektrických signálov na svetlo, ktoré potom prechádza izolačnou bariérou a transformuje sa späť na elektrické signály.Táto metóda uľahčuje prenos signálu bez priameho elektrického pripojenia a tiež podporuje rýchlosti prepínania Swift.Kontexty priemyselných strojov majú prevažne z obvodov OptoCoupler.Účinne izolujú nízke regulačné obvody z vysokonapäťového zariadenia, ktoré propagujú bezpečné a stabilné operácie.Okrem toho pridanie odporu na vytiahnutie do Phototransistora pomáha udržiavať stabilné úrovne výstupu uprostred rôznych podmienok.

V prípade skutočných aplikácií je chránenie infračervenej LED v optocouplerovi od súčasných prepätí vážne.Pridanie starostlivo vypočítaného odporu obmedzujúceho prúd na základe napätia vpred a požadovaného prúdu môže tieto riziká zmierniť.Často môžete integrovať ďalšie komponenty, ako sú kondenzátory na filtrovanie hluku alebo zenerové diódy, aby sa regulácia napätia zvýšila na ďalší vylepšenie obvodu.Kľúčovým faktorom je aj tepelné riadenie.Prebytočné teplo môže v priebehu času narušiť optoCoupler a súvisiace komponenty.Využívanie chladičov alebo zabezpečenie správneho vetrania môže zmierniť tieto tepelné problémy, čo vedie k zvýšenej spoľahlivosti obvodov.

Funkcie OptoCoupler PC817

Optocoupler PC817 predstavuje rôzne atribúty, ktoré zvyšujú jeho užitočnosť v rôznych elektronických aplikáciách.

•Optická izolácia: PC817 používa LED spojenú s fototransistorom na povolenie prenosu signálu bez fyzického kontaktu, čo výrazne znižuje elektrický hluk a zmierňuje riziko prepätia napätia.

•Kompaktná veľkosť: Vďaka svojim malým rozmerom je PC817 v zásade vhodné pre dosky s vysokou hustotou, čo spĺňa požiadavky súčasných, vesmírnych elektronických vzorov.

•Nízka spotreba energie: Plánutá na prácu s minimálnym výkonom, PC817 je ideálny na použitie v zariadeniach napájaných z batérie, kde je zachovanie energie najvyššou prioritou.

•Vysoké izolačné napätie: PC817, schopný podporovať vysoké izolačné napätie, vyniká v prostrediach s vysokým napätím a zabezpečuje bezpečnosť a robustný výkon.

•Rozsiahly teplotný rozsah: PC817 funguje spoľahlivo v širokom spektre teploty, od spotrebnej elektroniky po priemyselné aplikácie, čo demonštruje jeho všestrannosť.

•Rýchly čas odozvy: Schopnosť PC817 spracovávať signály rýchlo ho robí neoceniteľným pre aplikácie, v ktorých je nevyhnutnosť rýchla prenos údajov.

•Všestrannosť: Jeho prispôsobivosť na prepínanie, izoláciu a posun úrovne umožňuje používanie PC817 v mnohých elektronických systémoch, čo odráža jeho multifunkčnú povahu.

•Spoľahlivosť: Preukázanie konzistentnej trvanlivosti v rôznych nastaveniach sa PC817 ukázal ako spoľahlivý pre dlhodobé použitie v elektronických obvodoch.

•Široké spektrum aplikácie: PC817 nachádza využitie v širokej škále odvetví, od automatizačných systémov až po spotrebnú elektroniku, čo zdôrazňuje jej kapacitu na splnenie rôznych technických požiadaviek.

•Nákladovo efektívny: PC817, ktorá ponúka alternatívu pre drahšie transformátory a izolátory, poskytuje praktické riešenie bez obetovania kvality alebo výkonu.

Záver

Optocoupler PC817 ponúka praktické riešenie na udržiavanie elektrickej izolácie a zároveň zabezpečuje spoľahlivý prenos signálu.Jeho schopnosť chrániť obvody pred rizikami vysokého napätia a rušenia hluku spôsobuje, že je potrebné v širokej škále aplikácií.Aj keď to nemusí byť vhodné na vysokorýchlostný prenos údajov, jeho univerzálnosť, trvanlivosť a nákladová efektívnosť mu umožňujú zvýšiť bezpečnosť a účinnosť rôznych elektronických systémov.

Často kladené otázky [FAQ]

1. Aké sú typické aplikácie optocouplerov PC817?

Optocouplery PC817 sa ocitnú v širokej škále nastavení.V priemyselnej automatizácii zvyšujú imunitu hluku pre zložité strojové zariadenie, poskytujú izoláciu signálu na ochranu jemných obvodov a uľahčujú prepínanie riadené napätím pre riadenie rôznych prevádzkových stavov.V telekomunikáciách zabezpečujú prenos krištáľovo čistej signálu napriek akéhokoľvek elektrického hluku, čo je faktor, ktorý udržuje bezproblémovú komunikáciu.Lekárske pomôcky majú úžitok z PC817 na bezpečnú izoláciu medzi zariadením spojeným s pacientom a inými obvodmi, čo uprednostňuje bezpečnosť pacientov.Vo svete automobilovej elektroniky sú tieto optocouplery hlavne určené na izoláciu riadiacich signálov, čím zvyšujú bezpečnosť a spoľahlivosť systému.Nakoniec sú v spotrebnej elektronike základné pre správu energie a zvyšovanie reakcie vášho rozhrania.

2. Aké je maximálne izolačné napätie optocouplerovi PC817?

Maximálne izolačné napätie optocouplerov PC817 závisí od konkrétnych podrobností o modeli.Tieto zariadenia sú zvyčajne hodnotené tak, aby vydržali izolačné napätie z niekoľkých stoviek do niekoľkých tisíc voltov.Táto odolnosť voči podmienkam vysokého napätia je dynamická pre bezpečnú prevádzku v prostrediach s vysokým napätím a chráni citlivé komponenty pred potenciálnymi elektrickými prepätiami.

3. Sú pc817 optocouplers polarita citlivé?

Optocouplery PC817 nie sú prirodzene citlivé na polaritu.Podľa správnej konfigurácie Pinout je však nevyhnutnosťou pre správnu prevádzku.Na dosiahnutie optimálnej funkčnosti je potrebné zabezpečiť správne spojenie medzi anódou a katódou LED časť, ako aj na strane tranzistora.Dodržiavanie konvencií zapojenia dôsledne vylučuje misoperáciu a podporuje dlhovekosť a účinnosť elektronických systémov.

4. Ako ovplyvňuje pc817 OptoCoupler Integrita signálu?

Udržiavanie integrity signálu je kľúčovým znakom optocouplerov PC817, najmä pri nastaveniach s elektrickým hlukom a kolísaniami.Poskytnutím galvanickej izolácie medzi vstupom a výstupom tieto zariadenia účinne znižujú rušenie, čím sa zachovávajú čistota signálu.Tento atribút je potrebný pre systémy, ktoré si vyžadujú vysokú presnosť a spoľahlivosť, čo zabezpečuje, aby prenášaný signál zostal nezastávaný a presný.

5. Aké faktory by sa mali brať do úvahy pri výbere optocouplerov PC817?

Pri výbere OptoCoupler PC817 prichádza niekoľko úvah, ktoré sa nachádza v oblasti vstupu vstupu do vstupu, ktoré zodpovedá napätiu tolerancie napätia voči potrebám vašej aplikácie.Zabezpečenie prenosu zariadenia môže prenášať dostatočný prúd pre požiadavky vášho systému.Výber zariadenia, ktoré spĺňa požiadavky rýchlosti vášho systému.Zabezpečenie spoľahlivej prevádzky v rôznych podmienkach prostredia.
