Systém s otvorenou slučkou vs. systém s uzavretou slučkou: Kľúčové rozdiely, práca, výhody a aplikácie

Systémy s otvorenou slučkou a uzavretou slučkou vysvetľujú, ako systém reaguje, keď mu dáte vstup.V tomto článku sa dozviete, čo jednotlivé systémy robia, ako fungujú a prečo je spätná väzba dôležitá pri kontrole výsledkov.Uvidíte tiež, ako sa líšia ich komponenty a aplikácie.Uľahčí vám to pochopenie toho, kde sa ktorý systém bežne používa.

Katalóg

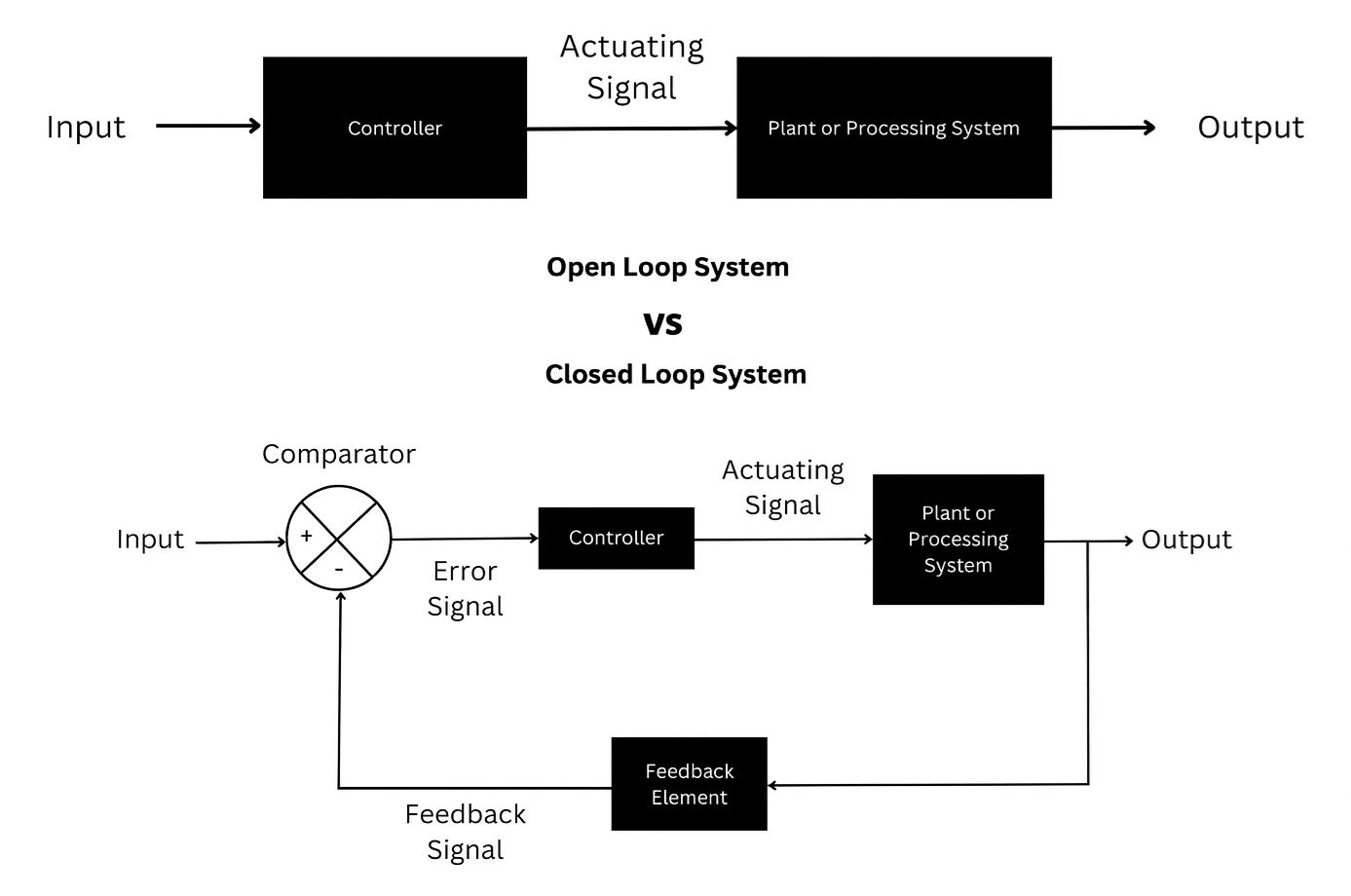

Obrázok 1. Systém s otvorenou slučkou vs

Čo je to systém s otvorenou slučkou?

Systém s otvorenou slučkou je typ riadiaceho systému, v ktorom sa výstup nemonitoruje ani neporovnáva so vstupom.Riadiaca akcia sa aplikuje výlučne na základe daného vstupu, bez zohľadnenia skutočného výsledku vytvoreného systémom.Keďže neexistuje mechanizmus spätnej väzby, systém nedokáže sám odhaliť ani opraviť chyby.Akékoľvek zmeny alebo poruchy priamo ovplyvňujú výstup bez úpravy.Správanie systému úplne závisí od preddefinovaných nastavení alebo kalibrácie.Riadiace systémy s otvorenou slučkou sú typicky definované svojou jednoduchosťou a nedostatkom automatickej korekcie chýb.

Čo je to systém uzavretej slučky?

Systém s uzavretou slučkou je riadiaci systém, ktorý nepretržite porovnáva skutočný výstup s požadovaným vstupom pomocou spätnej väzby.Rozdiel medzi vstupom a výstupom, nazývaný chybový signál, určuje činnosť riadenia.Toto porovnanie na základe spätnej väzby umožňuje systému automaticky reagovať na odchýlky.Regulátor prispôsobuje svoj výstup tak, aby sa znížila alebo odstránila chyba.Výsledkom je, že systém si zachováva užší súlad s požadovaným výkonom.Systémy s uzavretou slučkou sú definované svojou schopnosťou samoregulácie prostredníctvom spätnej väzby.

Komponenty systému s otvorenou slučkou vs

Komponent	Otvorte slučku Systém	Zatvorené Systém slučky
Vstup / Referenčný signál	Používa vstup spustiť prevádzku, ale neporovnáva sa s výkonom.	Používa vstup ktorý sa priebežne porovnáva so skutočným výstupom.
Ovládač	Odošle opravenú kontrolná činnosť založená len na vstupe.	Upravuje kontrolná činnosť nepretržite na základe spätnej väzby.
Akčný člen / Ovládací prvok	Prevádzkuje podľa príkazu kontrolóra bez overenia.	Upravuje jeho akcie na základe spätnej väzby zo systému.
Výstup / Proces	Výstup je vyrobené, ale nemerané ani korigované.	Výstup je monitorované a korigované tak, aby zodpovedali požadovanej hodnote.
Senzor / Meracie zariadenie	Žiadny snímač nie je používa sa na meranie výstupu.	Senzory merať výstup a odosielať údaje do regulátora.
Spätná väzba Cesta / Komparátor	Žiadna spätná väzba porovnanie cesty alebo chyby.	Cesta spätnej väzby a komparátor sú nevyhnutné na zistenie chýb.

Ako funguje systém s otvorenou a uzavretou slučkou?

Systém otvorenej slučky

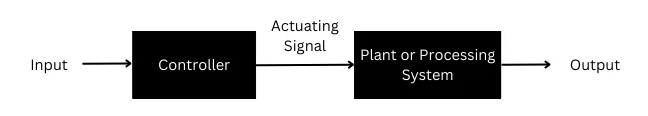

Obrázok 2. Bloková schéma systému s otvorenou slučkou

Systém s otvorenou slučkou funguje tak, že spracováva vstupný signál bez kontroly výsledného výstupu.Ako je znázornené na obrázku, vstup je privedený priamo do ovládača, ktorý generuje ovládací signál.Tento aktivačný signál je odoslaný do závodu alebo spracovateľského systému, aby vytvoril výstup.Výstup sa pohybuje iba dopredu a nevracia sa do ovládača v žiadnej forme.Pretože neexistuje žiadna spätná väzba, regulátor nemá žiadne informácie o skutočnom výstupe.Systém dokončí svoju činnosť, keď je výstup vyrobený, bez ohľadu na to, či zodpovedá zamýšľanému výsledku.

Systém uzavretej slučky

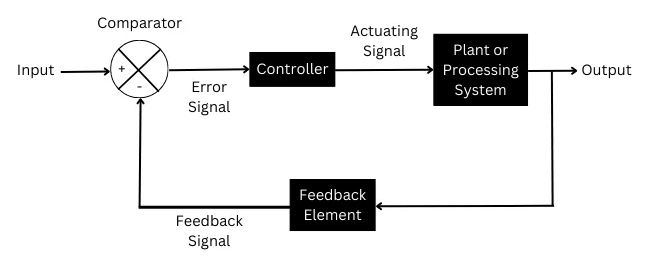

Obrázok 3. Bloková schéma systému uzavretej slučky

Systém s uzavretou slučkou funguje tak, že neustále porovnáva výstup so vstupom a riadi tak odozvu systému.Na obrázku je vstup najskôr odoslaný do komparátora, kde sa porovnáva so spätnoväzbovým signálom z výstupu.Tento komparátor vytvára chybový signál, ktorý predstavuje rozdiel medzi požadovaným vstupom a skutočným výstupom.Chybový signál sa potom odošle do riadiacej jednotky, ktorá generuje príslušný riadiaci signál.Tento ovládací signál poháňa zariadenie alebo systém spracovania, aby vytvoril výstup.Výstup je privádzaný späť cez spätnoväzbový prvok do komparátora, čím sa vytvára úplná slučka, ktorá umožňuje plynulé nastavenie.

Aplikácie Open Loop vs Closed Loop System

Aplikácia Oblasť	Otvorte slučku Systém	Zatvorené Systém slučky
Domácnosť Spotrebiče	Umývanie stroje (založené na časovači): Pracujú počas pevne stanoveného času bez kontroly výstupu.	Termostaty v klimatizáciách a chladničkách: Nastavte teplotu pomocou spätnej väzby.
Kúrenie a Varenie	Mikrovlnná rúra rúry (časovo riadené): Ohrev závisí len od prednastaveného času.	Teplotne riadené rúry: Regulujte teplo pomocou senzorov.
Doprava a Doprava	Pevný čas semafory: Zmeňte signály na základe prednastaveného načasovania.	Cruise riadiace systémy: Udržiavanie rýchlosti vozidla pomocou spätnej väzby.
Priemyselná Strojové vybavenie	Dopravník pásy: Bežte konštantnou rýchlosťou bez sledovania zaťaženia.	Priemyselná Regulácia otáčok motora: Udržiava otáčky pri premenlivom zaťažení.
Napájanie a Elektrické systémy	Základná batéria nabíjačky: Dodávajte pevné napätie alebo prúd.	Automaticky regulátory napätia (AVR): Udržiavajú stabilné výstupné napätie.
automatizácia a Kontrola	Na základe časovača zavlažovacie systémy: Prevádzkujte prednastavené doby trvania.	Na báze PLC systémy riadenia procesov: Upravte operácie pomocou spätnej väzby snímača.
Robotika a Ovládanie pohybu	Jednoduché opakujúce sa stroje: Vykonajte fixné pohyby.	Servomotory a robotické ramená: Presne ovládajte polohu a rýchlosť.
Tekutina a Ovládanie úrovne	Ručná voda čerpadlá: Pracujú bez snímania hladiny.	Automaticky regulátory hladiny vody: Spustenie a zastavenie čerpadiel na základe spätnej väzby.

Výhody systému otvorenej a uzavretej slučky

Výhody systému otvorenej slučky

• Jednoduchý dizajn a ľahko pochopiteľné

• Nízke náklady vďaka menšiemu počtu komponentov

• Rýchla odozva

• Jednoduchá konštrukcia a údržba

• Nevyžadujú sa žiadne snímače ani prvky spätnej väzby

• Stabilná prevádzka bez spätnoväzobných oscilácií

• Ideálne pre pevné a predvídateľné prevádzkové podmienky

Výhody systému uzavretej slučky

• Vysoká presnosť vďaka nepretržitej spätnej väzbe

• Automatická detekcia a oprava chýb

• Menej ovplyvnený vonkajšími poruchami

• Lepší výkon pri meniacich sa podmienkach zaťaženia

• Vylepšená spoľahlivosť a konzistentnosť

• Schopnosť stabilizovať nestabilné procesy

• Vhodné pre zložité a presné aplikácie

Nevýhody systémov s otvorenou a uzavretou slučkou

Nevýhody systému otvorenej slučky

• Žiadna spätná väzba, takže chyby nemožno opraviť

• Nižšia presnosť ako pri systémoch s uzavretou slučkou

• Vysoká citlivosť na poruchy a zmeny parametrov

• Výstup závisí výlučne od kalibrácie

• Slabá adaptabilita na meniace sa podmienky

• Nevhodné pre zložité alebo presné ovládanie

Nevýhody systému uzavretej slučky

• Komplexnejší návrh a implementácia

• Vyššie náklady vďaka snímačom a komponentom spätnej väzby

• Vyžaduje pravidelnú údržbu a kalibráciu

• Pomalšia odozva v dôsledku spracovania spätnej väzby

• Riziko nestability alebo oscilácií, ak sú nesprávne navrhnuté

• Porucha prvkov spätnej väzby môže ovplyvniť výkon systému

Systém s otvorenou slučkou verzus systém s uzavretou slučkou

Parameter	Otvorte slučku Systém	Zatvorené Systém slučky
Spätná väzba Prítomnosť	Žiadna spätná väzba používa sa cesta.	Cesta spätnej väzby je dôležitou súčasťou systému.
Kontrola Akcia	Kontrolná akcia závisí len od vstupného signálu.	Kontrola akcia závisí od chyby medzi vstupom a výstupom.
Chyba Oprava	Chyby nemôžu byť detekované alebo opravené automaticky.	Chyby sú priebežne zisťované a korigované.
Presnosť	Nízka presnosť kvôli absencii spätnej väzby.	Vysoká presnosť vďaka nepretržitej spätnej väzbe.
Zložitosť	Jednoduchý systém štruktúra a dizajn.	Zložitejšie vďaka senzorom a spätnoväzbovým obvodom.
Stabilita	Prirodzene stabilný za pevných podmienok.	Stabilita závisí od správneho návrhu spätnej väzby.
Čas odozvy	Rýchlejšie odpoveď, pretože nie je zahrnuté žiadne spracovanie spätnej väzby.	Mierne pomalšie kvôli spätnej väzbe a procesu porovnávania.
Rušenie Manipulácia	vysoko ovplyvnené vonkajšími poruchami.	Menej postihnutý ako spätná väzba kompenzuje poruchy.
Spoľahlivosť	Menej spoľahlivé pri zmene prevádzkových podmienok.	Spoľahlivejšie za rôznych podmienok.
Senzor Požiadavka	Senzory sú nevyžaduje sa.	Senzory sú potrebné na meranie výstupu.
Údržba	Jednoduché udržiavať vďaka jednoduchej konštrukcii.	Vyžaduje pravidelná údržba a kalibrácia.
Prispôsobivosť	Chudák prispôsobivosť záťaži alebo zmenám prostredia.	Vysoká adaptabilita na zmeny a poruchy.

Záver

Systémy s otvorenou slučkou sú jednoduché a lacné, ale nedokážu opraviť chyby, pretože nepoužívajú žiadnu spätnú väzbu.Systémy s uzavretou slučkou využívajú spätnú väzbu na úpravu výstupu, vďaka čomu sú presnejšie a spoľahlivejšie.Rozdiely v komponentoch, prevádzke, výhodách a obmedzeniach zdôrazňujú, ako spätná väzba ovplyvňuje správanie systému.Výber medzi týmito systémami závisí od požadovanej presnosti, zložitosti, nákladov a prevádzkových podmienok.
