Nepolarizované kondenzátory: Typy, funkcie, aplikácie a výberová príručka

Nepolarizované kondenzátory sú kľúčové časti v elektronických obvodoch, pretože dokážu zvládnuť elektrinu v ľubovoľnom smere, na rozdiel od polarizovaných kondenzátorov, ktoré potrebujú konkrétne nastavenie.Sú veľmi užitočné v rôznych druhoch obvodov, ako sú napríklad v audio zariadeniach, energetických systémoch a strojoch, ktoré spracúvajú signály.Tento sprievodca sa hlboko ponorí do toho, ako sa tieto kondenzátory vyrábajú, čo robia, rôzne typy dostupné a ako sa používajú v mnohých druhoch elektronických zariadení.

Katalóg

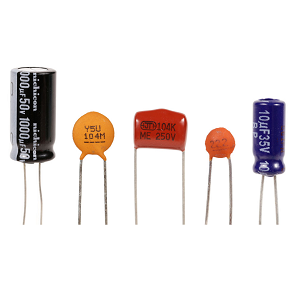

Čo je to nepolarizovaný kondenzátor?

Nepolarizované kondenzátory sú dôležitými časťami elektronických obvodov, pretože môžu pracovať bez ohľadu na to, akým spôsobom sa napätie používa.Vďaka tomu sa líšia od polarizovaných kondenzátorov, ako sú elektrolytické kondenzátory, ktoré je potrebné pripojiť v konkrétnom smere, aby sa zabránilo poškodeniu.Pretože nepolarizované kondenzátory nemajú toto obmedzenie, sú veľmi užitočné v obvodoch, ktoré používajú striedavý prúd (AC), kde napätie neustále mení smer.Môžu sa tiež použiť v obvodoch s jedným prúdom (DC) na úlohy, ako je filtrovanie, blokovanie nežiaducich signálov alebo stabilizačné napätie.Kvôli svojej flexibilite sa tieto kondenzátory bežne vyskytujú v zvukových zariadeniach, zdrojoch energie a zariadeniach na spracovanie signálu.Sú vyrobené z materiálov ako keramika, plastový film alebo sľuda, z ktorých každý ponúka rôzne výhody v závislosti od aplikácie.Mnohí si vyberajú nepolarizované kondenzátory, keď potrebujú spoľahlivú komponent, ktorá môže pracovať v rôznych podmienkach bez obáv z smerovania pripojenia.

Jednou z najväčších výhod nepolarizovaných kondenzátorov je ich schopnosť zvládnuť striedavé signály, vďaka čomu sú vynikajúce v zvukových systémoch, ako sú crossovery reproduktorov, kde pomáhajú oddeliť rôzne zvukové frekvencie.Používajú sa tiež v elektrických motoroch, ktoré im pomôžu spustiť a bežať hladko.Pri výbere nepolarizovaného kondenzátora je potrebné zvážiť faktory, ako je kapacita (koľko náboja môže uložiť), hodnotenie napätia (koľko napätia zvládne) a typ použitého materiálu.Napríklad keramické kondenzátory sú vynikajúce pre vysokofrekvenčné obvody, zatiaľ čo kondenzátory filmov sú preferované v zvukových a výkonových aplikáciách, pretože spôsobujú menšie elektrické straty.V porovnaní s polarizovanými kondenzátormi majú nepolarizované zvyčajne nižšiu kapacitu, ale vydržia dlhšie a sú spoľahlivejšie v obvodoch, kde by sa smer napätia mohol zmeniť.Pochopenie toho, ako tieto kondenzátory fungujú a kde sa najlepšie používajú, pomáha navrhovať lepšie a efektívnejšie elektronické zariadenia.

Vlastnosti nepolarizovaných kondenzátorov

Obrázok 2. Non polarizovaný symbol kondenzátora

Nepolarizované kondenzátory sú špeciálne elektronické časti, ktoré je možné pripojiť v ľubovoľnom smere bez obáv z pozitívnych alebo negatívnych strán.Vďaka tomu je jednoduché používanie a znižuje chyby počas inštalácie.Bežne sa používajú v obvodoch, ktoré zvládajú zmeny (AC) signály alebo keď elektrina potrebuje prúdiť oboma spôsobmi.Tieto kondenzátory sú vyrobené z materiálov, ako sú keramické a plastové filmy, ktoré im pomáhajú spoľahlivo pracovať v priebehu času.Prichádzajú v rôznych veľkostiach a hodnotách kapacity, vďaka čomu sú užitočné pre mnoho elektronických zariadení a systémov.Pochopenie ich funkcií môže pomôcť pri výbere toho pravého pre obvod.

Neprítomnosť polarity

Nepolarizované kondenzátory sú navrhnuté tak, aby fungovali efektívne bez ohľadu na smer, v ktorom sú pripojené do elektrického obvodu.Na rozdiel od polarizovaných kondenzátorov, ktoré si vyžadujú dôkladnú pozornosť na správne pozitívne a negatívne potenciálne, nepolarizované typy eliminujú toto obmedzenie, čo zjednodušuje návrh obvodu aj montáž.Táto neprítomnosť polarity nielen znižuje riziko nesprávnej inštalácie, ale tiež zvyšuje spoľahlivosť, pretože neexistuje potenciál poškodenia v dôsledku zvrátených spojení.Kvôli tejto charakteristike sa tieto kondenzátory bežne používajú v aplikáciách, kde sú potrebné SCC alebo obojsmerné napätie, zabezpečujú stabilný výkon bez obáv o orientáciu.Ich všestrannosť z nich robí ideálnu voľbu pre tých, ktorí hľadajú komponenty, ktoré prispievajú k ľahkému používaniu a dlhodobej spoľahlivosti.

Okrem toho neprítomnosť polarity v týchto kondenzátoroch zvyšuje ich vhodnosť pre rôzne elektronické konfigurácie, od základných filtrovacích obvodov po zložité siete na spracovanie signálu.Pretože neukladajú smerové obmedzenia, môžu byť plynule integrované do obvodov, ktoré vyžadujú kondenzátory, aby zvládli pozitívne aj záporné výkyvy napätia.Toto je výhodné pri spojení s AC, crossover siete v zvukových systémoch a časovacích obvodoch pre obojsmerný prúd prúdu.Ich priama implementácia znižuje zložitosť rozloženia obvodov a minimalizuje úsilie o riešenie problémov, vďaka čomu sú vysoko hodnotené v elektronike aj priemyselných aplikáciách.Výsledkom je, že nepolarizované kondenzátory pokračujú v nespočetných elektrických a elektronických systémoch a ponúkajú flexibilitu, spoľahlivosť a ľahkú integráciu.

Zloženie

Štrukturálne zloženie nepolarizovaných kondenzátorov zohráva úlohu pri ich výkone, dlhovekosti a stabilite.Tieto kondenzátory sa primárne konštruujú s použitím dielektrických materiálov, ako je keramický, polyester, polypropylén a ďalšie plastové filmy, ktoré vo svojej podstate nevykazujú polaritu.Napríklad keramické kondenzátory sú známe svojou kompaktnou veľkosťou, vysokou spoľahlivosťou a vynikajúcou tepelnou stabilitou, vďaka čomu sú vhodné pre aplikácie zahŕňajúce vysokofrekvenčné signály a presné filtračné úlohy.Filmové kondenzátory sú na druhej strane uprednostňované pre ich trvanlivosť, nízku dielektrickú stratu a schopnosť zvládnuť vyššie hodnotenie napätia, vďaka čomu sú užitočné pri elektronike a zvukových obvodoch.Výber dielektrického materiálu priamo ovplyvňuje elektrické charakteristiky kondenzátora, vrátane jeho stability kapacity, odolnosť voči environmentálnemu stresu a schopnosť efektívne fungovať v rôznych teplotách a frekvenciách.

Okrem dielektriky, materiály elektród a enkapsulačné techniky používané v nepolarizovaných kondenzátoroch ďalej prispievajú k ich výkonu a odolnosti.Mnoho filmových kondenzátorov využíva metalizované plastové filmy, kde sa na dielektriku ukladá tenká vrstva kovu, aby sa vytvorili vodivé platne.Tento dizajn zvyšuje ich samoliečovacie vlastnosti, čo umožňuje opravu drobných dielektrických porúch bez degradácie výkonu.V keramických kondenzátoroch sa viacvrstvové štruktúry často používajú na zvýšenie kapacity pri udržiavaní kompaktného formálneho faktora.Tieto konštrukčné metódy zabezpečujú, aby nepolarizované kondenzátory odolali mechanickým vibráciám, kolísaniam teploty a elektrickým napätím, vďaka čomu sú spoľahlivé komponenty v širokom spektre elektronických aplikácií.Ich robustný dizajn zaisťuje konzistentnú funkčnosť počas dlhších období a posilňuje ich povesť prvkov v dizajne moderného obvodu.

Kapacita

Nepolarizované kondenzátory sú k dispozícii v širokom rozsahu kapacitných hodnôt, čo im umožňuje slúžiť rôznym funkciám v elektronických obvodoch.Aj keď vo všeobecnosti nedosahujú extrémne vysoké úrovne kapacity dosiahnuteľné elektrolytickými kondenzátormi, kompenzujú toto obmedzenie prostredníctvom zvýšenej stability, trvanlivosti a flexibility.Ich hodnoty kapacity sa pohybujú od niekoľkých picofaradov (PF) po niekoľko mikrofárov (µF), vďaka čomu sú vhodné pre rôzne aplikácie, ako je spojka, oddelenie, filtrovanie šumu a spracovanie signálu.Jedným z kľúčových úvah pri výbere nepolarizovaného kondenzátora je kompromis medzi kapacitou a fyzickou veľkosťou.Ako sa hodnota kapacity zvyšuje, zvyšuje sa aj celková veľkosť komponentu, ktorá môže ovplyvniť uskutočniteľnosť použitia týchto kondenzátorov v konštrukciách kompaktných obvodov.Napriek tomu ich schopnosť poskytovať stabilnú kapacitu bez obáv z polarity ich robí neoceniteľnými v rôznych aplikáciách AC a zmiešaného signálu.

Okrem toho široké kapacitné spektrum nepolarizovaných kondenzátorov zaisťuje ich prispôsobivosť v rôznych odvetviach a technologických oblastiach.V rozsahu s nízkou kapacitou sa keramické kondenzátory často používajú pre vysokofrekvenčné aplikácie, ako sú obvody rádiových frekvencií (RF) a prvky presnosti načasovania.V strednodobom až vyššom kapacitnom rozsahoch sa kondenzátory filmov široko používajú pri výkone, obvodoch prevádzkovania motora a filtrovaní signálu.Predvídateľný a stabilný výkon týchto kondenzátorov v priebehu času, dokonca aj v náročných podmienkach prostredia, z nich robí dôležitú voľbu na navrhovanie robustných a efektívnych elektronických systémov.Starostlivým výberom príslušnej kapacitnej hodnoty môžete optimalizovať výkon obvodu a zároveň zaistiť dlhodobú funkčnosť a posilniť význam nepolarizovaných kondenzátorov v modernej elektronike.

Funkcie nepolarizovaných kondenzátorov

Nepolarizované kondenzátory pomáhajú vyhladiť signály, znižovať nežiaduci hluk a udržiavajú stabilné úrovne napätia.Pretože môžu byť spojené v ľubovoľnom smere, fungujú dobre v obvodoch AC aj DC.Tieto kondenzátory sa používajú na odfiltrovanie interferencie, prechádzajúce signály medzi rôznymi časťami obvodu a ochranu elektronických častí pred náhlymi zmenami napätia.Pomáhajú, aby sa elektronické zariadenia stali spoľahlivejšími a efektívnejšími.Pochopenie ich funkcií uľahčuje zvolenie správneho kondenzátora pre akýkoľvek projekt.

Filtrovanie a potlačenie hluku

Jedným z najbežnejších použití nepolarizovaných kondenzátorov je odstránenie nežiaduceho elektrického hluku z obvodov.Elektrický hluk môže pochádzať z mnohých zdrojov, ako sú elektrické vedenia, elektronické zariadenia v okolí alebo samotný obvod.Ak tento hluk nie je ovládaný, môže spôsobiť problémy, ako je zlá kvalita zvuku v zvukových zariadeniach, slabé signály v komunikačných systémoch alebo nestabilný výkon v citlivej elektronike.Nepolarizované kondenzátory pomáhajú odfiltrovaním týchto nechcených signálov, čo umožňuje obvodu hladko pracovať.Napríklad v zvukových systémoch znižujú zvuky bzučania alebo bzučania, čím sa zvuk jasnejší.V rádiových a komunikačných systémoch pomáhajú zabezpečiť silné a presné signály blokovaním rušenia z iných elektronických zariadení.Tieto kondenzátory sa používajú aj v obvodoch napájania, aby sa zabezpečilo, že elektronické zariadenia prijímajú stabilný výkon bez náhlych kolísaní.Je to dôležité pre zariadenia, ako sú počítače, lekárske vybavenie a priemyselné stroje, kde aj malé narušenia energie môžu spôsobiť problémy.Nepolarizovanými kondenzátormi pomáha tým, že pôsobí ako hlukové filtre, pomáhajú udržiavať obvody čisté a stabilné, predchádzať problémom, ako sú strata údajov, blikajúce svetlá alebo neočakávané vypínanie.

Spojenie a oddelenie

Nepolarizované kondenzátory sa tiež používajú na odovzdávanie AC signálov z jednej časti obvodu do druhého, zatiaľ čo blokujú nežiaduce DC signály.Táto funkcia, nazývaná spojenie, je dôležitá v zvukových a komunikačných systémoch, kde je potrebný jasný prenos signálu.Napríklad v zvukovom zosilňovači umožňujú spojovacie kondenzátory zvukové signály pohybovať sa medzi rôznymi stupňami bez toho, aby nechali interferovať nežiaduce jednosmerné napätie.Pomáha to udržiavať kvalitu zvuku a zabraňuje skresleniu.Zaistením iba potrebných signálov prechádzajú nepolarizované kondenzátory, ktoré pomáhajú udržiavať obvody fungujúce podľa plánu.Ďalšou dôležitou funkciou je oddelenie, ktorá pomáha stabilizovať úrovne napätia v obvode.Mnoho elektronických zariadení, ako sú počítače a mobilné telefóny, obsahuje časti, ktoré sa veľmi rýchlo zapínajú a vypínajú.Tieto rýchle zmeny môžu vytvárať špičky napätia, ktoré by mohli spôsobiť poruchu zariadenia.Dekuplácie kondenzátorov pôsobia ako malé energetické rezervy, v prípade potreby poskytujú ďalší výkon a absorbuje nadmerné napätie, aby sa všetko stalo stabilné.To zabraňuje náhlym zmenám napätia v ovplyvňovaní výkonnosti citlivých komponentov, čo pomáha elektronickým zariadeniam bežať hladko a spoľahlivo.

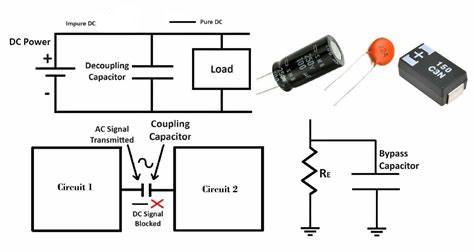

Obrázok 3. Kondenzátor spojenia a oddelenia

Aplikácie AC a štartéry motorov

Nepolarizované kondenzátory sa široko používajú v obvodoch AC (striedavý prúd), kde pomáhajú regulovať elektrický tok a zlepšovať účinnosť.Jedným z ich najdôležitejších použití je v motorových štartéroch, kde pomáhajú spustiť motory s jednou fázou.Tieto motory sa nachádzajú v mnohých domácich spotrebičoch, ako sú fanúšikovia, chladničky a práčky.Pretože jednofázové napájacie zdrojy nemôže vytvoriť potrebné rotujúce magnetické pole samostatne, kondenzátor sa používa na posunutie fázy prúdu, čo umožňuje motoru efektívne spustiť a spustiť.Bez týchto kondenzátorov by sa mnoho elektrických motorov snažilo začať alebo nemusí vôbec bežať.Okrem motorových štartérov sa nepolarizované kondenzátory používajú aj v regulácii striedavého prúdu a skladu energie.Pomáhajú znižovať blikanie fluorescenčných svetiel, stabilizovať tok energie v elektrických obvodoch a zlepšujú účinnosť zariadení, ktoré využívajú striedavú energiu.V systémoch obnoviteľnej energie, ako sú solárne panely a veterné turbíny, pomáhajú pri vyhladzovaní kolísania energie a zabezpečujú stály tok elektriny.Ich schopnosť zvládnuť meniace sa elektrické prúdy ich robí cennými v mnohých rôznych aplikáciách v každodennej elektronike aj v priemyselných systémoch.

Obvody a prechodné potlačenie

Nepolarizované kondenzátory sa tiež používajú na ochranu obvodov pred náhlymi špičkami napätia, ktoré sa môžu vyskytnúť pri zapnutí alebo vypnutí obvodu.Tieto hroty môžu poškodiť citlivé elektronické komponenty, ako sú tranzistory, relé a spínače.Aby sa tomu zabránilo, obvody Snubber používajú kondenzátory na absorbovanie a reguláciu nadmerného napätia, čím sa zabezpečí, že elektrické zariadenia sa nepoškodia náhlymi zmenami.Je to dôležité v vysoko výkonných systémoch, ako sú priemyselné stroje, prevodníky energie a jednotky elektrických motorov, kde môžu byť špičky napätia veľmi silné.Tým, že pomáhajú vyhladiť tieto náhle zmeny, kondenzátory zlepšujú životnosť a spoľahlivosť elektronických zariadení.Ďalšou súvisiacou funkciou je prechodné potlačenie, ktoré chráni elektronické komponenty pred neočakávanými prepätiami napätia spôsobené poruchami elektrického vedenia, údermi blesku alebo prepínaním.Prechodné napätie môže byť škodlivé pre jemné elektronické časti, čo vedie k zlyhaniam alebo zníženému výkonu.Nepolarizované kondenzátory pomáhajú absorbovať tieto prepätia a presmerovať ďalšiu energiu bezpečne v rámci obvodu, čím bránia poškodeniu.V priemyselných nastaveniach, kde veľké stroje často zapínajú a vypínajú, tieto kondenzátory zabezpečujú stálu prevádzku tým, že zabránia neočakávaným zmenám napätia v ovplyvňovaní iných pripojených zariadení.Ich schopnosť chrániť citlivú elektroniku z nich robí dôležitou súčasťou malých aj rozsiahlych elektrických systémov.

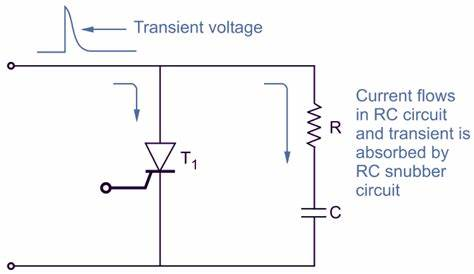

Obrázok 4. RC Snubber Circuit pre prechodné potlačenie napätia

Výberové kritériá pre nepolarizované kondenzátory

Výber správneho nepolarizovaného kondenzátora je dôležitým krokom pri budovaní spoľahlivého elektronického obvodu.Musíte zvážiť niekoľko faktorov, aby ste sa uistili, že kondenzátor funguje dobre a trvá dlho.Prvým krokom je Určte správnu kapacitančnú hodnotu.To znamená zistiť, koľko elektrického náboja musí kondenzátor uložiť, aby obvod správne fungoval.Ak je hodnota kapacity príliš vysoká alebo príliš nízka, obvod nemusí fungovať podľa očakávania.Výber správnej hodnoty zaisťuje hladkú prevádzku a zabraňuje nežiaducim zmenám v elektrických signáloch.Po rozhodnutí o kapacite je ďalším krokom Skontrolujte hodnotenie napätia kondenzátora.Toto hodnotenie hovorí, koľko napätia dokáže kondenzátor bezpečne zvládnuť.Vždy je najlepšie zvoliť kondenzátor s hodnotením napätia vyššie ako najvyššie napätie v obvode.Ak je hodnotenie napätia príliš nízke, kondenzátor môže zlyhať, čo by mohlo poškodiť obvod.

Použitie kondenzátora s bezpečným okrajom napätia pomáha chrániť obvod pred náhlymi špičkami a rozširuje životnosť komponentu.Ďalším dôležitým faktorom, ktorý treba zvážiť, je Ako kondenzátor reaguje na rôzne frekvencie.Rôzne kondenzátory dosahujú lepšie výsledky pri určitých frekvenciách v závislosti od materiálu, z ktorého sú vyrobené.V prípade obvodov, ktoré pracujú pri vysokých frekvenciách, je najlepšie použiť kondenzátory s nízkym odporom na zabránenie straty energie.Výber správneho typu kondenzátora pre frekvenciu obvodu pomáha udržiavať stabilné signály a zvyšuje účinnosť.Pri výbere kondenzátorov tiež zohrávajú veľkú úlohu podmienky prostredia.Ak sa obvod použije v extrémnych teplotách, vlhkých prostrediach alebo miestach, kde môžu zažiť vibrácie, kondenzátor musí byť schopný odolávať týmto podmienkam.Niektoré kondenzátory sú špeciálne navrhnuté tak, aby zvládli teplo, vlhkosť alebo fyzický stres bez toho, aby sa časom rozpadli.Výber správneho kondenzátora pre životné prostredie zaisťuje dlhodobú spoľahlivosť a zabraňuje zlyhaniam spôsobeným tvrdými podmienkami.

Nakoniec sa musíte rozhodnúť, ako pripojiť kondenzátory v rámci obvodu.Kondenzátory môžu byť pripojené do série alebo paralelne v závislosti od potrieb obvodu.Pripojenie série zvyšuje kapacitu napätia, ale znižuje celkovú kapacitu, zatiaľ čo paralelné spojenie zvyšuje kapacitu a zároveň udržiava rovnaké hodnotenie napätia.Pochopenie týchto konfigurácií pomáha upravovať obvod tak, aby splnil konkrétne požiadavky na výkon.Starostlivo zvážením týchto faktorov kapacita, hodnotenie napätia, frekvencia, environmentálne podmienkya pripojenie, môžete si vybrať najlepší nepolarizovaný kondenzátor pre ich dizajn.Správna voľba zaisťuje, že kondenzátor funguje dobre, trvá dlhšie a pomáha udržiavať plynulý chod obvodu.

Rozdiely medzi polarizovanými a nepolarizovanými kondenzátormi

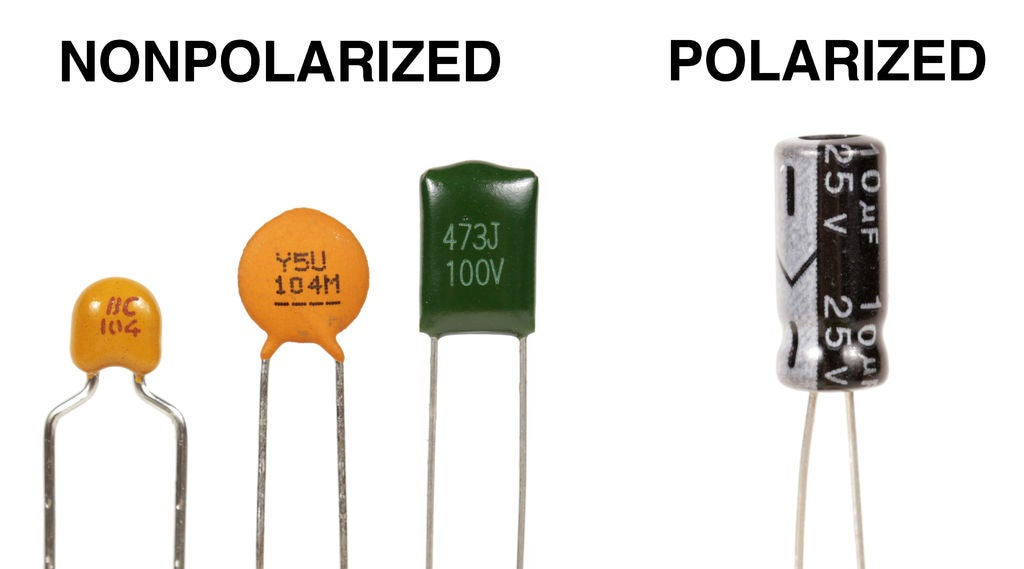

Obrázok 5. nepolarizované kondenzátory verzus polarizované

Kondenzátory, či už polarizované alebo nepolarizované, slúžia veľkej úlohe v elektronických obvodoch ukladaním a vypúšťaním elektrickej energie podľa potreby.Zatiaľ čo oba typy zdieľajú túto funkciu, vyznačujú sa rôznymi charakteristikami vrátane rozdielov v dielektrických materiáloch, elektrických vlastnostiach, hodnotách kapacity, štrukturálnych návrhov, prevádzkových podmienok a vhodnosti pre konkrétne aplikácie.Tieto rozdiely ovplyvňujú ich účinnosť v rôznych návrhoch obvodov a určujú optimálnu voľbu na základe požiadaviek na výkon.

Dielektrické variácie

Dielektrický materiál vo vnútri kondenzátora slúži ako izolačná bariéra medzi vodivými doskami, čím bráni prejsť priamy prúd a zároveň umožňuje kondenzátorovi skladovať energiu v elektrickom poli.Typ dielektriku použitý významne ovplyvňuje celkový výkon kondenzátora vrátane jeho kapacity, hodnotenia napätia a frekvenčnej odozvy.Polarizované kondenzátory, ako sú elektrolytické kondenzátory, často využívajú elektrolyty ako dielektrické médium.Táto jedinečná dielektrická voľba im umožňuje dosiahnuť vyššie hodnoty kapacity v porovnaní s mnohými nepolarizovanými alternatívami.Špecifické zloženie elektrolytu spolu s výrobným procesom diktuje konečné elektrické charakteristiky kondenzátora vrátane jeho účinnosti, stability a tolerancie napätia.Na druhej strane nepolarizované kondenzátory využívajú širšiu škálu dielektrických materiálov vrátane keramických, polyesterových a oxidových filmov.Každý z týchto materiálov poskytuje rôzne elektrické vlastnosti, vďaka čomu sú nepolarizované kondenzátory všestranné v rôznych aplikáciách.Jedným z definujúcich faktorov, ktoré určujú, či je kondenzátor polarizovaný alebo nepolarizovaný, je reverzibilita dielektrickej polarizácie.Ak dielektrik umožňuje obojsmerný pohyb náboja bez degradácie, kondenzátor zostáva nepolarizovaný, takže je vhodný pre striedavé obvody.

Rozdiely vo výkone

Výkonnostné charakteristiky kondenzátorov sa líšia v závislosti od ich konštrukcie, zamýšľanej funkcie a elektrických špecifikácií.Ich účinnosť v aplikáciách obvodov závisí od faktorov, ako je kapacitná hodnota, odpor proti sérii (ESR), prúd úniku a odozva frekvencie.Napríklad v televíznych zdrojoch sú kondenzátory filmových kondenzátorov oxidu kovu známi svojím vynikajúcim filtrovaním.Na dosiahnutie požadovanej kapacity a vytrvalosti napätia však často musia byť relatívne veľké vo fyzickej veľkosti, čo môže obmedziť ich praktickosť v aplikáciách obmedzených vesmíru.Naproti tomu elektrolytické kondenzátory, ktoré sú neodmysliteľne polarizované, ponúkajú kompaktnejšie riešenie pre aplikácie filtrovania s vysokou kapacitou, čo z nich robí preferovanú voľbu pre obvody napájania.Typicky sa pre aplikácie, ako je spojka, oddelenie a filtrovanie v napájacích zdrojoch, používajú elektrolytické kondenzátory s hodnotami kapacity presahujúcich 1 µF.Ich vysoká kapacita im umožňuje efektívne hladké kolísanie napätia, čím zabezpečuje stabilnú prevádzku obvodov.Neolarizované kondenzátory, ktoré majú vo všeobecnosti hodnoty kapacity pod 1 µF, sa častejšie používajú v obvodoch, ktoré vyžadujú presný výber frekvencie, funkčnosť obmedzujúce prúd alebo rezonančné ladenie.K dispozícii sú však aj väčšie nepolarizované kondenzátory schopné zvládnuť vysoké napätie.Často sa používajú v špecializovaných aplikáciách, ako je kompenzácia reaktívneho výkonu, posunovanie motorickej fázy a frekvenčná transformácia v elektrických mriežkách.

Obrázok 6. Rozdiely vo výkone

Rozptyl kapacity

Hodnota kapacity kondenzátora je priamo ovplyvnená typom dielektrického materiálu používaného pri jeho konštrukcii.Polarizované kondenzátory sú navrhnuté tak, aby poskytovali vysokú kapacitu v kompaktnom formálnom faktore.Vďaka ich schopnosti ukladať a uvoľňovať množstvo elektrickej energie ich robí cennými v aplikáciách, ktoré si vyžadujú reguláciu stabilného napätia, ako sú napájacie zdroje DC a obvody zvuku.Ich funkcia vo filtrovaní a stabilizácii napätia zaisťuje, že elektronické obvody pracujú dôsledne, čím znižujú kolísanie a rušenie hluku.Aj keď vo všeobecnosti vykazujú nižšiu kapacitu v porovnaní s ich polarizovanými náprotivkami, nepolarizované kondenzátory ponúkajú v konkrétnych návrhoch obvodu výrazné výhody.Vďaka ich obojsmernej povahe ich robí veľmi univerzálnymi, najmä v obvodoch AC, kde polarita nie je problémom.Táto flexibilita umožňuje ich použitie pri spracovaní signálu, ladení frekvencie a aplikácií porovnávania impedancie, čím sa zabezpečuje stabilná prevádzka obvodu v rôznych frekvenciách.

Štrukturálne rozdiely

Fyzická štruktúra kondenzátorov sa líši v závislosti od ich typu, zamýšľaného použitia a výrobného dizajnu.Kondenzátory sú k dispozícii vo viacerých tvaroch a veľkostiach, z ktorých každý je prispôsobený konkrétnym požiadavkám na aplikáciu.Elektrolytické kondenzátory, ktoré sú prevažne polarizované, sa bežne vyrábajú vo valcovitých tvaroch kvôli ich vnútornej konštrukcii.Pre špecializované elektronické funkcie však existujú alternatívne konštrukčné vzory vrátane obdĺžnikových, rúrkových a distribuovaných kondenzátorových formátov.Napríklad distribuovaná kapacita je vlastnou charakteristikou v mnohých rozloženiach obvodov, najmä vo vysokofrekvenčných a stredných frekvenčných aplikáciách.Tento účinok môže byť výhodný alebo vyžaduje kompenzáciu v závislosti od konštrukčných požiadaviek obvodu.

Úvahy o používaní a životnom prostredí

Polarizované kondenzátory: Elektrolytické kondenzátory hliníka, bežne používané na aplikácie veľkej kapacity, poskytujú efektívne filtrovanie výkonu, ale vykazujú obmedzenia výkonnosti pri vysokých frekvenciách.Elektrolytické kondenzátory Tantalum, aj keď drahšie, ponúkajú vynikajúcu stabilitu a účinnosť vo vysokofrekvenčných aplikáciách, vďaka čomu sú ideálne na použitie v pokročilých elektronických obvodoch, ktoré si vyžadujú presnú reguláciu napätia.

Neolarizované kondenzátory: Keramické, monolitické a polyetylénové filmové kondenzátory sa široko používajú v dôsledku ich kompaktnej veľkosti, dostupnosti a vhodnosti pre vysokofrekvenčné aplikácie.Aj keď vo všeobecnosti ponúkajú nižšie hodnoty kapacity v porovnaní s elektrolytickými kondenzátormi, ich spoľahlivosť a stabilita v AC obvodoch ich robia skvele pri spracovaní signálu, časovacích obvodoch a sieťach porovnávania impedancie.Magneticky dielektrické kondenzátory, ktoré využívajú keramické materiály a strieborné elektródy, vykazujú únik s nízkou energiou a vysokofrekvenčnú stabilitu, vďaka čomu sú dobre vhodné pre vysoko napätie a RF aplikácie.

Výkon kondenzátora je tiež ovplyvnený dielektrickou konštantou izolačného materiálu.Materiály s vysokou permitivitou, ako je ferroelektrická keramika a elektrolyty, umožňujú kondenzátorom dosiahnuť vysoké hodnoty kapacity v malom objeme.Môžu však zaviesť aj vyššie energetické straty, ktoré môžu byť v určitých aplikáciách obmedzujúcim faktorom.Naopak, materiály s nižšou permitivitou, ako sú špecifické keramické kompozície, vykazujú znížené straty energie, vďaka čomu sú ideálne pre vysokofrekvenčné aplikácie, v ktorých je integrita signálu primárnym problémom.

Rozlíšenie aplikácie

Polarizované kondenzátory: Tieto kondenzátory sú dobré v DC aplikáciách, kde je potrebná podstatná kapacita na stabilizáciu napätia, filtrovanie a skladovanie energie.Všeobecne sa používajú v obvodoch napájacieho zdroja, v systémoch zvukových zosilnení a elektronických regulačných obvodov napätia.Kvôli svojej polarizovanej povahe musia byť správne nainštalované, aby sa zabránilo poškodeniu alebo poruche.

Nepolarizované kondenzátory: Tieto kondenzátory sa bežne používajú v AC obvodoch pre funkcie, ako je spojka signálu, oddelenie a ladenie frekvencie.Ich schopnosť zvládnuť obojsmerný prúdový tok ich robí ideálnymi pre aplikácie v spracovaní zvukových signálov, distribúcii striedavého prúdu a osvetľovacích systémov, kde polarita nie je problémom.

Porovnávacie výhody

Polarizované kondenzátory: Primárna výhoda polarizovaných kondenzátorov spočíva v schopnosti ukladať veľké množstvo elektrickej energie v rámci kompaktného dizajnu.Táto vlastnosť ich robí dôležitými v obvodoch, ktoré vyžadujú stabilné regulované napätie jednosmerného prúdu, čím zabezpečujú konzistentné dodávanie energie v elektronických zariadeniach.

Nepolarizované kondenzátory: Tieto kondenzátory poskytujú väčšiu flexibilitu konštrukcie tým, že umožňujú prúdenie prúdu v oboch smeroch.Ich prispôsobivosť z nich robí preferovanú voľbu pre spracovanie striedavého signálu, porovnávanie impedancie a aplikácie, v ktorých nie sú potrebné úvahy polarity.Ich spoľahlivosť a stabilita v širokej škále frekvencií ďalej zvyšujú ich vhodnosť pre rôzne aplikácie elektronických a energetických správ.

Typy nepolarizovaných kondenzátorov

Preskúmame rôzne typy nepolarizovaných kondenzátorov, zdôrazňujeme ich konštrukciu, výhody a typické prípady použitia.

Keramické kondenzátory

Keramické kondenzátory patria medzi najpoužívanejšie kondenzátory v modernej elektronike, predovšetkým kvôli ich kompaktnej veľkosti, dostupnosti a všestrannosti v širokom spektre aplikácií.Tieto kondenzátory využívajú keramické materiály ako dielektriku, ktorý poskytuje vynikajúcu elektrickú izoláciu a umožňuje efektívne skladovanie náboja.Jednou z ich výhod je ich schopnosť efektívne fungovať vo vysokofrekvenčných obvodoch, čo z nich robí preferovanú voľbu pre potlačenie hluku, spojenie a oddelenie aplikácií v obvodoch AC aj DC.Keramické kondenzátory sú k dispozícii vo viacerých variáciách vrátane typov triedy 1 a triedy 2, ktoré sa líšia z hľadiska stability, koeficientu teploty a spoľahlivosti výkonnosti.Keramické kondenzátory triedy 1 ponúkajú vynikajúcu presnosť a minimálnu zmenu kapacity pred zmenami teploty, zatiaľ čo varianty triedy 2 poskytujú vyššie hodnoty kapacity pri nižších nákladoch, ale s mierne zníženou stabilitou.

Obrázok 7. Keramické kondenzátory

Tieto kondenzátory sa bežne vyskytujú v aplikáciách, ako je filtrovanie napájania, elektromagnetická interferencia (EMI) a spracovanie signálu v obvodoch rádiových frekvencií (RF).Kvôli svojej nepolarizovanej povahe sa môžu keramické kondenzátory použiť v obvodoch, kde polarita nie je problémom, čo ďalej zvyšuje ich použiteľnosť.Okrem toho pokrok v technológii keramických kondenzátorov, ako sú viacvrstvové keramické kondenzátory (MLCC), umožnili ich integráciu do moderných dosiek s vysokými hustotami, najmä v telekomunikáciách, automobilovej elektronike a zariadeniach, ako sú smartfóny a prenosné počítače.Napriek mnohým výhodám môžu keramické kondenzátory vykazovať jav známy ako mikrofonický efekt, kde mechanické vibrácie vyvolávajú elektrický hluk.Ich spoľahlivosť, dostupnosť a adaptabilita z nich však robia jadro súčasného elektronického dizajnu.

Kondenzátory

Filmové kondenzátory, známe tiež ako kondenzátory plastových filmov, sú triedou nepolarizovaných kondenzátorov, ktoré ako dielektrický materiál používajú tenký plastový film.Tieto kondenzátory sú vysoko uznávané pre svoju stabilitu, nízku ekvivalentnú sériu odporu (ESR) a vynikajúce vlastnosti samoliečenia, ktoré zvyšujú ich dlhovekosť a spoľahlivosť v rôznych elektronických obvodoch.Dielektrický materiál vo filmových kondenzátoroch môže byť vyrobený z niekoľkých typov plastov, vrátane polyetyléntereftalátu (PET), polypropylénu (PP), polystyrénu (PS) a polykarbonátu (PC).Každý materiál ponúka zreteľné výhody: napríklad kondenzátory polypropylénu poskytujú vynikajúci vysokofrekvenčný výkon a nízke faktory rozptylu, vďaka čomu sú ideálne pre aplikácie vyžadujúce minimálnu stratu energie, ako sú pulzné obvody a zvukové systémy.

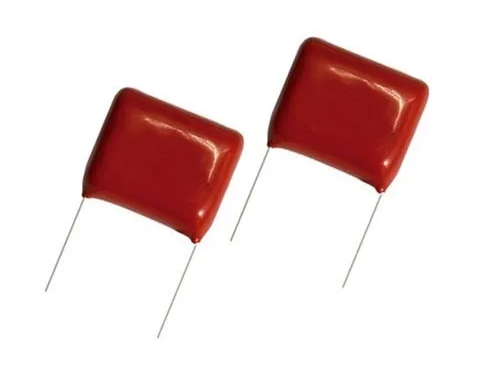

Obrázok 8. Filmové kondenzátory

Vďaka svojmu robustnému dizajnu a spoľahlivému výkonu sa filmové kondenzátory široko používajú v aplikáciách, kde je dlhodobá stabilita a nízka indukčnosť.Nachádzajú sa v výkonovej elektronike, obvodoch prevádzkovania motorov, obvodov snubných a rádiových frekvenčných (RF) filtrov.Na rozdiel od elektrolytických kondenzátorov filmové kondenzátory netrpia vysušením alebo únikom elektrolytov, čo predlžuje ich prevádzkovú životnosť.Vykazujú vynikajúcu izolačnú odolnosť, čo im umožňuje efektívne fungovať v aplikáciách s vysokým napätím.Jednou z pozoruhodných nevýhod, je však ich relatívne väčšia veľkosť v porovnaní s keramickými kondenzátormi podobných kapacitných hodnôt.Napriek tomu ich vynikajúce elektrické charakteristiky a trvanlivosť z nich robia vynikajúcu voľbu pre aplikácie požadujúce presnosť a vysokú spoľahlivosť.

Kondenzátory

Kondenzátory sľudov sú špecializované nepolarizované kondenzátory, ktoré využívajú sľudu ako svoj dielektrický materiál, ocenený pre svoje výnimočné elektrické vlastnosti vrátane vysokej presnosti, vynikajúcej stability a minimálnej straty energie.MICA je prirodzene sa vyskytujúci minerál známy pre svoju izoláciu a odolnosť proti vlhkosti, čo prispieva k dlhodobej spoľahlivosti týchto kondenzátorov.Tieto kondenzátory vykazujú veľmi nízku dielektrickú absorpciu a koeficient teploty takmer nulového, vďaka čomu sú vysoko vhodné pre obvody, ktoré vyžadujú presné hodnoty kapacity s minimálnym kolísaním v priebehu času alebo so zmenami teploty.

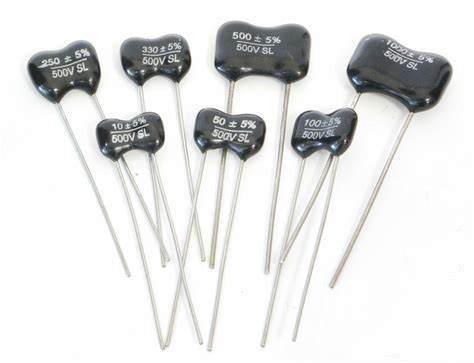

Obrázok 9. Kondenzátory sľudov

Primárne aplikácie kondenzátorov MICA sa nachádzajú vo vysokofrekvenčných obvodoch, ako sú RF vysielač a prijímače, oscilátory a zosilňovače, kde je konzistentnosť výkonnosti vynikajúca.Vzhľadom na svoju vynikajúcu stabilitu sa používajú aj v laboratórnych meracích prístrojoch a aplikáciách s vysokým napätím vrátane radarových systémov a vojenských komunikačných zariadení.Jedným z hlavných dôvodov ich vysokej spoľahlivosti je to, že kondenzátory MICA sa časom nedegradujú tak rýchlo ako iné typy, čo z nich robí ideálnu voľbu pre elektronické komponenty.Tieto kondenzátory však majú tendenciu byť drahšie ako keramické alebo filmové kondenzátory v dôsledku precízneho výrobného procesu potrebného na zabezpečenie presnosti a trvanlivosti.Napriek ich vyšším nákladom sa ich jedinečný elektrický výkon z nich robí preferovanú voľbu pre aplikácie, kde presnosť a stabilita nie sú možné.

Sklenené kondenzátory

Sklenené kondenzátory predstavujú medzeru v nepolarizovaných kondenzátoroch, ktoré využívajú sklo ako dielektrický materiál a ponúka vynikajúci výkon v extrémnych podmienkach prostredia.Tieto kondenzátory sú navrhnuté pre aplikácie s vysokou spoľahlivosťou, kde stabilita v širokom teplotnom rozsahu a odolnosť voči faktorom prostredia, ako je vlhkosť a žiarenie.Sklenený dielektrik poskytuje mimoriadne vysoký odpor izolácie, ktorý minimalizuje prienikový prúd a zaisťuje konzistentný výkon aj za prísnych prevádzkových podmienok.

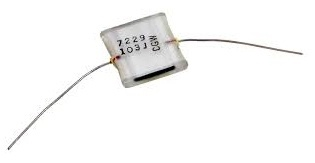

Obrázok 10. sklenený kondenzátor

Kvôli ich robustnosti sa sklenené kondenzátory vo veľkej miere používajú v leteckých, vojenských a priemyselných aplikáciách.Často sa nasadzujú v satelitných systémoch, zariadeniach na prieskum vesmíru a experimentov s vysokou energetickou fyzikou, kde komponenty musia odolávať závažným kolísaniam teploty a predĺženým vystavením žiareniu.Sklenené kondenzátory vykazujú nízke straty pri vysokých frekvenciách, vďaka čomu sú vhodné pre RF a mikrovlnné aplikácie.Napriek vynikajúcim výkonnostným charakteristikám sú relatívne drahé a objemnejšie v porovnaní s inými typmi kondenzátorov, čím sa ich použitie obmedzuje na špecializované aplikácie, kde ich jedinečné výhody prevažujú nad úvahami nákladov a veľkosti.Ich spoľahlivosť a trvanlivosť z nich sa však stávajú kľúčovou súčasťou v elektronických systémoch kritických misií.

Kondenzátory teflónu (PTFE)

Teflónové kondenzátory, tiež známe ako kondenzátory PTFE (polytetrafluóretylén), sú špecializovaným typom nepolarizovaného kondenzátora známeho pre svoju vynikajúcu tepelnú stabilitu, nízke dielektrické straty a vysokú izoláciu.PTFE, vysoko odolný a chemicky inertný polymér, slúži ako dielektrický materiál, ktorý dáva týmto kondenzátorom pozoruhodnú odolnosť proti vysokým teplotám, vlhkosti a chemickej degradácii.Vďaka svojej schopnosti spoľahlivo pracovať v extrémnych podmienkach sa kondenzátory PTFE často používajú v leteckých, lekárskych a priemyselných aplikáciách.Môžu efektívne fungovať v širokom teplotnom rozsahu, často presahujúca 200 ° C, bez zmien v kapacitácii alebo elektrických charakteristikách.Ďalšou výhodou teflónových kondenzátorov je ich mimoriadne nízky rozptyľovací faktor, vďaka ktorému sú vysoko vhodné pre vysokofrekvenčné aplikácie, ako sú RF obvody, mikrovlnné systémy a pulzné obvody, ktoré si vyžadujú minimálnu stratu energie.Na rozdiel od niektorých iných typov kondenzátorov kondenzátory PTFE v priebehu času nedegradujú v dôsledku starnutia, čo zabezpečuje dlhodobú stabilitu.Tieto kondenzátory však majú tendenciu byť drahšie kvôli zložitosti výroby a vysokým nákladom na materiál PTFE.Všeobecne sú väčšie v porovnaní s keramickými alebo filmovými kondenzátormi s podobnými hodnotami kapacity.Napriek týmto obmedzeniam zostávajú teflónové kondenzátory preferovanou voľbou pre aplikácie, ktoré požadujú vysokú presnosť, spoľahlivosť a odolnosť voči tvrdým podmienkam prostredia.

Obrázok 11. Teflón kondenzátor

Kondenzátory striebornej sľudy

Strieborné sľudové kondenzátory sú rafinovanou verziou tradičných kondenzátorov sľudov, ktorá obsahuje tenké listy prírodných sľudov potiahnutých vrstvou striebra, aby sa zvýšila vodivosť a presnosť.Tieto kondenzátory sú dobre známe svojou vysokou presnosťou, vynikajúcou frekvenčnou stabilitou a minimálnou stratou energie, vďaka čomu sú cenné v aplikáciách, ktoré si vyžadujú presné hodnoty kapacity počas dlhších období.Vďaka svojej konštrukcii vykazujú kondenzátory strieborných sľudov s nízkou dielektrickou absorpciou a zanedbateľnými teplotnými koeficientmi, zabezpečenie ich kapacity zostáva stabilná aj v kolísavých tepelných prostrediach.Medzi najbežnejšie aplikácie pre kondenzátory sľudov strieborných patria obvody rádiových frekvencií (RF), oscilátory a presné filtračné siete, kde aj menšie odchýlky v kapacite môžu ovplyvniť výkon obvodu.Často sa používajú aj vo vintage a špičkových zvukových zariadeniach, kde ich vynikajúce elektrické vlastnosti pomáhajú udržiavať zvukovú vernosť.V porovnaní s keramickými a filmovými kondenzátormi ponúkajú kondenzátory striebornej sľudy oveľa nižšie straty pri vysokých frekvenciách, vďaka čomu sú skvelé v RF a mikrovlnných aplikáciách.Tieto výhody však prichádzajú za cenu, kondenzátory strieborných sľudov sú relatívne drahé v dôsledku použitia striebro vo výrobnom procese a vyžadovanej starostlivej kontroly kvality.Sú k dispozícii v menších hodnotách kapacity a obmedzujú ich použitie v aplikáciách, ktoré si vyžadujú väčšie kapacitné rozsahy.Napriek týmto faktorom sa ich bezkonkurenčná presnosť a spoľahlivosť z nich robia cennú súčasť v špecializovaných elektronických obvodoch.

Obrázok 12. Kondenzátor striebornej sľudy

Papierové kondenzátory

Papierové kondenzátory, kedysi spona v elektronických obvodoch, využívajú ako svoj dielektrický materiál papier impregnovaný olejom alebo voskom.Historicky sa tieto kondenzátory široko používali v dôsledku ich relatívne jednoduchého výrobného procesu a schopnosti zvládnuť mierne úrovne napätia.S príchodom pokročilejších dielektrických materiálov, ako sú plastové filmy, sa však v modernej elektronike nahradili papierové kondenzátory.Napriek tomu stále nachádzajú medzery v historických elektronických zariadeniach, filtroch elektrického vedenia a projektov obnovy.Jednou z primárnych nevýhod papierových kondenzátorov je ich náchylnosť na absorpciu vlhkosti, ktorá môže viesť k degradácii výkonu v priebehu času.Aby sa tomuto konalo proti tomu, skoré návrhy zahrnuli hermetické tesnenie na ochranu pred environmentálnymi faktormi.Napriek tomu majú papierové kondenzátory tendenciu mať vyššie únikové prúdy a sú vo všeobecnosti objemnejšie ako ich moderné náprotivky, čo ich robí menej žiaducimi pre aplikácie obmedzené priestorom.V niektorých vysokonapäťových obvodoch sa na svoju schopnosť odolávať prepätia napätia staršie olejové kondenzátory naplnené olejom, ale tieto boli do značnej miery nahradené polypropylénovým alebo polyesterovým filmovým kondenzátorom, ktoré ponúkajú lepšiu spoľahlivosť a výkon.Zatiaľ čo papierové kondenzátory už nemusia byť prvou voľbou pre súčasné elektronické vzory, zostávajú súčasťou histórie technológie kondenzátorov a sú naďalej relevantné v špecializovaných aplikáciách obnovy a opravy.

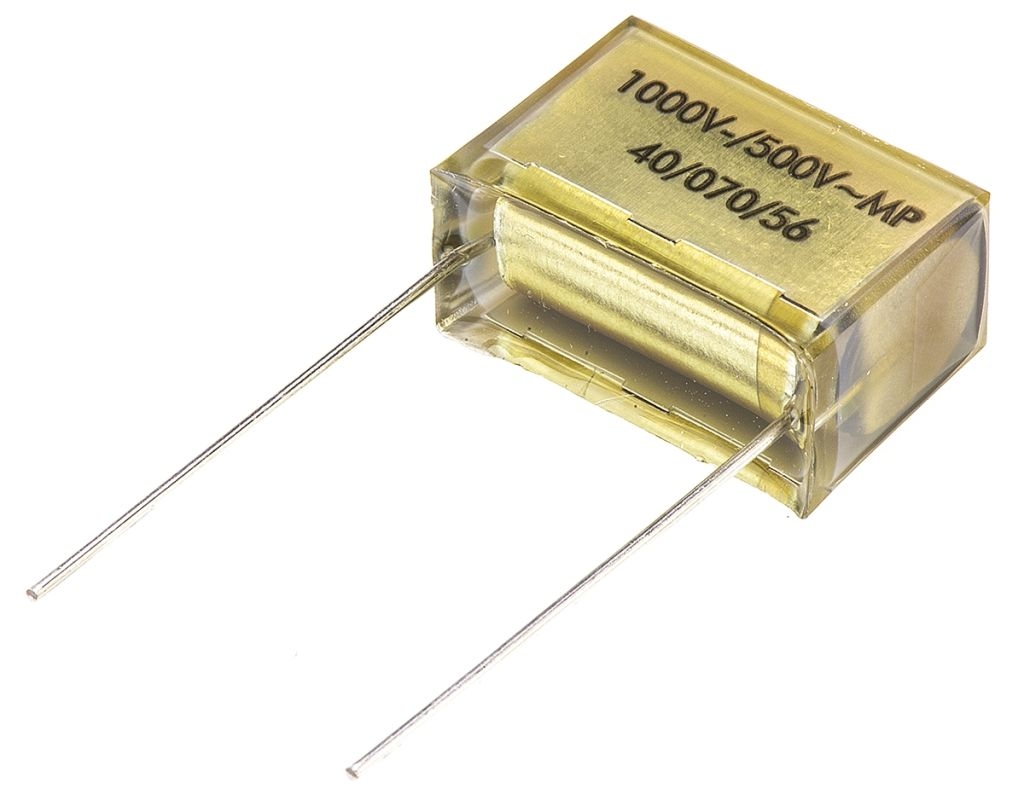

Obrázok 13. Kondenzátory papiera

Prevádzková dynamika nepolarizovaných kondenzátorov

Neolarizované kondenzátory zohrávajú úlohu v AC obvodoch riadením toku energie a stabilizáciou elektrických signálov.Ich schopnosť fungovať bez pevnej polarity im umožňuje efektívne zvládnuť striedavý prúd v aplikáciách, kde sa náboj opakovane cykly opakovane obráti.Tieto kondenzátory podliehajú kontinuálnemu nabíjaniu a vybíjaniu v synchronizácii s tvarom AC, čo im umožňuje regulovať hladiny napätia, znižovať fluktuácie a zvyšovať celkovú stabilitu obvodu.

Ak je nepolarizovaný kondenzátor pripojený k zdroju striedavého napätia, prechádza opakujúcim sa cyklom skladovania a uvoľňovania energie.Keď sa striedavý prúd stúpa smerom k jeho špičkovému napätiu, kondenzátor hromadí elektrickú energiu vybudovaním elektrického poľa medzi jeho doskami.Množstvo uloženej energie závisí od kapacity komponentu a aplikovaného napätia.Keď sa tvar vlny AC posúva a začne sa pohybovať v opačnom smere, kondenzátor uvoľňuje uloženú energiu späť do obvodu.Tento výboj pomáha hladkým kolísaniam napätia, čím zabráni náhlym zmenám, ktoré by mohli narušiť prevádzku obvodu.Kondenzátor neustále absorbovaním a uvoľňovaním energie pomáha udržiavať stabilnejší profil napätia.Tento cyklus je najlepší na znižovanie špičiek a poklesov napätia, čím sa zabezpečí, že citlivé komponenty dostávajú konzistentnejší zdroj napájania.Bez tohto stabilizačného účinku môžu obvody zaznamenať nevyspytateľné zmeny napätia, čo potenciálne vedie k neefektívnemu výkonu alebo poškodeniu pripojených komponentov.

Nepolarizované kondenzátory prispievajú k účinnosti obvodu zlepšením čistoty signálu a minimalizáciou nežiaduceho elektrického hluku.Vo vysokofrekvenčných obvodoch pôsobia ako filtre odklonením nadbytočných vysokofrekvenčných signálov mimo komponentov, znižovaním rušenia a zabránením skresleniu signálu.Táto funkcia je cenná v zvukových spracovateľských a komunikačných systémoch, kde sa udržiava čisté, nenarodené signály.V systémoch, ktoré spracúvajú signály v širokom spektre frekvencií, tieto kondenzátory pomáhajú uľahčovať plynulejšie prechody medzi štátmi.Napríklad v analógových filtroch regulujú frekvencie signálu, aby sa zabezpečilo presné tvarovanie a spracovanie signálu bez zavedenia skreslenia.Vďaka tomu sú vynikajúcou súčasťou presnej elektroniky, kde je integrita signálu prioritou.

Nepolarizované kondenzátory tiež zohrávajú úlohu pri ochrane obvodov pred elektrickými poruchami.V napájacích obvodoch môžu prechodné napätie špičky spôsobené náhlymi zmenami elektrického zaťaženia poškodiť citlivé komponenty.Absorbovaním a uvoľňovaním energie podľa potreby tieto kondenzátory pomáhajú potláčať takéto prechody, čím sa znižuje riziko prepätia napätia, ktoré by mohli viesť k zlyhaniam obvodu.Okrem toho pôsobia v prostrediach s vysokou elektromagnetickou interferenciou (EMI) nepolarizované kondenzátory ako štít proti nežiaducemu hluku.Tým, že odfiltrujú EMI, bránia narušeniam, ktoré by mohli ovplyvniť výkon blízkych elektronických zariadení.Táto ochranná schopnosť zaisťuje, že elektrické systémy pracujú spoľahlivo aj v podmienkach s elektrickým rušením.

Integrácia a nabíjanie nepolarizovaných kondenzátorov

Nepolarizované kondenzátory sa v elektronike široko používajú, pretože nemajú pevnú polaritu.Na rozdiel od polarizovaných kondenzátorov môžu byť spojené v akejkoľvek orientácii bez rizika nesprávneho umiestnenia.Vďaka tejto funkcii sú vysoko všestranné, zjednodušujúce návrh obvodu a znižujú chyby inštalácie.Táto časť sa týka praktických krokov na integráciu nepolarizovaných kondenzátorov do obvodov, vysvetľuje ich nabíjacie správanie a zdôrazňuje ich úlohu pri stabilizácii elektrických systémov.

Ako nepolarizované kondenzátory nabíjajú a ukladajú energiu?

Proces nabíjania nepolarizovaného kondenzátora je elektrický princíp, ktorý určuje, ako interaguje so zdrojmi napätia a inými komponentmi obvodu.Keď je pripojený k zdroju energie, kondenzátor začne akumulovať náboj na svojich dvoch vodivých doštičkách, ktoré sú oddelené izolačným materiálom známym ako dielektrikum.Keď sa elektróny pohybujú vonkajším obvodom, vytvárajú sa na jednej doske a vytvárajú potenciálny rozdiel medzi oboma stranami kondenzátora.Tento proces pokračuje, až kým napätie naprieč kondenzátorom nezhoduje napätie zdroja energie, v tomto bode nedochádza k žiadnemu ďalšiemu pohybu náboja.Na rozdiel od batérií, ktoré generujú nepretržitý tok prúdu, kondenzátory len dočasne skladajú energiu a uvoľňujú ju, keď si vyžadujú podmienky obvodu.Množstvo náboja, ktoré kondenzátor môže udržať, je určený jeho kapacitou, ktorá sa meria v Farads (F) a sleduje rovnicu:

Kde 𝑉 predstavuje napätie naprieč kondenzátorom, 𝑄 je uložený náboj a 𝐶 je kapacita.Vyššia hodnota kapacity znamená, že kondenzátor môže ukladať viac náboja na rovnakej úrovni napätia.Tento vzťah je dobrý pri navrhovaní obvodov, ktoré si vyžadujú presné riadenie energie, ako sú časovacie obvody, oscilátory a aplikácie na spracovanie signálu.Pretože nepolarizované kondenzátory môžu pracovať v prostredí AC aj DC, môžu sa použiť v širšom rozsahu scenárov v porovnaní s ich polarizovanými náprotivkami, ktoré sú zvyčajne obmedzené na aplikácie DC.Ich schopnosť rýchlo nabíjať a vybíjať ich robí efektívnymi vo vysokofrekvenčných obvodoch, kde je potrebný rýchly prenos energie.

Pochopenie toho, ako nepolarizované kondenzátory ukladajú a uvoľňujú energiu, pomáha optimalizovať účinnosť obvodu a zabezpečiť stabilný výkon za rôznych elektrických podmienok.V obvodoch striedavého prúdu kondenzátory nepretržite nabíjajú a vypúšťajú v reakcii na meniaci sa smer napätia, čo ich robí ideálnymi pre aplikácie, ako je korekcia faktora a spojenie signálu.V obvodoch DC pomáhajú filtrovať nežiaduci hluk vyhladením kolísania napätia, čím sa zabezpečí stabilnejší zdroj napájania pre citlivé komponenty.Pretože ich správanie je predvídateľné a dobre zdokumentované, poskytujú spoľahlivý prostriedok na kontrolu distribúcie energie v rámci obvodu.Využitím týchto vlastností môžete vytvoriť efektívnejšie, odolnejšie a prispôsobivé elektronické systémy vhodné pre širokú škálu aplikácií.

Nepolarizované kondenzátory v stabilite obvodu

Okrem ich základnej funkcie ukladania a uvoľňovania elektrického náboja zohrávajú nepolarizované kondenzátory úlohu pri stabilizácii elektrických obvodov.Mnoho elektronických systémov zažíva kolísanie napätia a prúdu, ktoré môžu narušiť prevádzku citlivých komponentov alebo zaviesť nechcený šum do signálov.Neolarizované kondenzátory pomáhajú zmierňovať tieto problémy tým, že pôsobia ako dočasný rezervoár energie, absorbuje nadmerný náboj, keď hladiny napätia zvyšujú a zásobujú skladovanú energiu, keď klesnú úrovne napätia.Tento vyrovnávací efekt pomáha vyhladiť variácie elektrického prívodu, zaisťuje konzistentnú prevádzku obvodov a znižuje napätie na iných komponentoch.V aplikáciách, kde je potrebná presná regulácia napätia, napríklad v zvukových zariadeniach alebo komunikačných systémoch, sú tieto kondenzátory skvelé na udržanie integrity signálu a zabránenie skreslenia.

V obvodoch striedavého prúdu sa nepolarizované kondenzátory bežne používajú na filtrovanie a porovnávanie impedancie.Selektívnym umožnením prejsť určitými frekvenciami pri blokovaní ostatných pomáhajú zlepšiť čistotu signálu a znižovať nežiaduce rušenie.Vďaka tomu sú cennými v obvodoch rádiových frekvencií (RF), zariadeniach na spracovanie zvuku a systémoch kondicionovania elektrického vedenia.Ich schopnosť zvládnuť rýchle zmeny prúdu prúdu im umožňuje efektívne fungovať v prechodnom potlačení obvodov, kde chránia citlivé komponenty pred náhlymi špičkami napätia.Bez týchto kondenzátorov by boli obvody citlivejšie na kolísanie, ktoré by mohli degradovať výkon alebo spôsobiť predčasné zlyhanie komponentov.

Ich úloha v obvodoch DC je rovnako dôležitá, najmä v návrhoch napájania, kde je stabilita napätia prioritou.Nepolarizované kondenzátory pomáhajú vyhladiť zvlnené napätie z rektifikovaných striedavých signálov, čím poskytuje stabilnejší výstup DC pre mikrokontroléry, senzory a ďalšie elektronické komponenty s nízkym výkonom.To zaisťuje, že zariadenia dostanú čistý a stabilný zdroj energie, čím sa znižujú riziko nevyspytateľného správania spôsobeného kolísajúcim napätím.Ich všestrannosť a spoľahlivosť z nich robia preferovanú voľbu a pracujú na širokej škále elektronických aplikácií.Či už sa používa na filtrovanie, oddelenie alebo skladovanie energie, nepolarizované kondenzátory prispievajú k účinnosti, trvanlivosti a celkovému výkonu moderných elektronických obvodov.

Výhody a nevýhody nepolarizovaných kondenzátorov

Výhody

• Obojsmerná funkčnosť: Hlavnou výhodou nepolarizovaných kondenzátorov je ich schopnosť fungovať bez ohľadu na polaritu napätia.Na rozdiel od polarizovaných kondenzátorov, ktoré vyžadujú správnu orientáciu, nepolarizované kondenzátory dokážu zvládnuť striedavé napätie bez rizika zlyhania.Vďaka tomu sú dôležité v obvodoch striedavého prúdu, kde sa smer napätia neustále mení.Ich obojsmerná povaha je užitočná v aplikáciách, ako je spojenie signálu, zvukové spracovanie a ďalšie obvody, ktoré sa spoliehajú na variácie dynamického napätia.

• Vynikajúci vysokofrekvenčný výkon: nepolarizované kondenzátory vynikajú vo vysokofrekvenčných aplikáciách kvôli ich stabilným dielektrickým materiálom, ako je keramika alebo film.Tieto materiály minimalizujú straty závislé od frekvencie, ktoré môžu degradovať výkon v iných typoch kondenzátorov, ako je elektrolytika.Výsledkom je, že nepolarizované kondenzátory sa široko používajú v obvodoch vysokofrekvenčných (RF), vysokorýchlostnej digitálnej elektroniky a systémoch vyžadujúcich rýchle prechody signálu.Ich schopnosť udržiavať výkon v širokom frekvenčnom spektre z nich robí preferovanú voľbu pre presné aplikácie.

• Zjednodušená integrácia obvodu: Pretože nepolarizované kondenzátory nemajú obmedzenia polarity, zjednodušujú návrh a montáž obvodov.Nemusíte sa starať o ich inštaláciu so správnou orientáciou, čím sa znižuje riziko chýb montáže.Táto výhoda nielen zvyšuje spoľahlivosť, ale tiež zvyšuje výrobný proces.Naopak, použitie polarizovaného kondenzátora nesprávne môže viesť k zlyhaniu obvodu alebo dokonca poškodeniu iných komponentov.

• Zvýšená trvanlivosť a stabilita: Tieto kondenzátory sú odolnejšie voči zvráteniam napätia, čo je spoločný problém v obvodoch s kolísajúcimi alebo nepredvídateľnými podmienkami výkonu.Ich robustná konštrukcia im umožňuje udržiavať dlhodobú stabilitu a spoľahlivosť, a to aj v náročných prostrediach.Na rozdiel od elektrolytických kondenzátorov, ktoré sa môžu časom degradovať v dôsledku chemických reakcií, nepolarizované kondenzátory majú dlhšiu prevádzkovú životnosť.

Nevýhody

• Väčšia fyzická veľkosť: Pre danú hodnotu kapacity sú nepolarizované kondenzátory často väčšie ako ich polarizované náprotivky.Dôvodom je stavebné techniky a materiály potrebné na dosiahnutie nepolarity.V kompaktných elektronických zariadeniach, kde je priestor obmedzený, môže byť ich väčšia stopa nevýhodou.Pri výbere kondenzátorov pre aplikácie citlivé na priestor musíte starostlivo zvážiť obmedzenia veľkosti.

• Vyššie náklady: nepolarizované kondenzátory, najmä kvalitné verzie určené pre špecializované aplikácie, majú tendenciu byť drahšie ako polarizované kondenzátory.Dodatočné náklady sú spôsobené zložitosťou ich dizajnu a materiálom potrebnými na zabezpečenie stability pri vysokých frekvenciách.Aj keď v mnohých prípadoch ponúkajú vynikajúci výkon, ich vyššia cena môže byť obmedzujúcim faktorom v nákladovo citlivých projektoch.

• Nižšia kapacita pre danú veľkosť: Aj keď pokrok v materiáloch a výrobe rozšíril kapacitný rozsah nepolarizovaných kondenzátorov, vo všeobecnosti poskytujú nižšiu kapacitu ako polarizované kondenzátory rovnakej fyzickej veľkosti.To môže byť nevýhodou v aplikáciách vyžadujúcich vysokú kapacitu v rámci malej stopy, napríklad vyhladenie energie v nízkofrekvenčných obvodoch.Navrhovanie pre tieto aplikácie možno budete potrebovať na kompenzáciu tohto obmedzenia viacerých kondenzátorov alebo alternatívnych riešení.

• Citlivosť na podmienky prostredia: Niektoré typy nepolarizovaných kondenzátorov, ako sú film alebo sľudové kondenzátory, môžu byť ovplyvnené environmentálnymi faktormi, ako je teplota a vlhkosť.Tieto podmienky môžu zmeniť ich kapacitné hodnoty, dielektrickú silu a celkový výkon.V obvodoch vystavených extrémnym teplotám alebo vysokej vlhkosti musíte tieto variácie zohľadniť, aby ste zabezpečili konzistentnú prevádzku.

Aplikácie nepolarizovaných kondenzátorov

Nepolarizované kondenzátory sa používajú v mnohých odvetviach kvôli ich schopnosti zvládnuť obojsmerné prúdy a vysokofrekvenčné signály.Ich všestrannosť z nich robí dôležitou súčasťou moderných elektronických systémov, kde prispievajú k stabilite, efektívnosti a celkovému výkonu.Ďalej skúmame ich úlohy v rôznych odvetviach, pričom zdôrazňujeme ich vplyv na technológiu a spoľahlivosť.

Telekomunikácie

V telekomunikačnom priemysle nepolarizované kondenzátory pomáhajú spracovať a vyčistiť signály.Filtrujú nežiaduce hluk a udržiavajú signály stabilné, takže komunikácia zostane jasná a spoľahlivá.Je to dôležité pre zariadenia, ako sú vysokorýchlostné internetové smerovače, sieťové prepínače a posilňovače signálu, ktoré sa všetky spoliehajú na silné a stabilné pripojenia.Tieto kondenzátory sa používajú aj v bezdrôtových komunikačných systémoch, ako sú siete mobilných telefónov a satelity.Pomáhajú spravovať vysokofrekvenčné signály a zabezpečujú, aby sa informácie odosielali a prijímali bez zásahu.Napríklad v satelitných systémoch kondenzátory pomáhajú udržiavať stabilný prenos signálu na veľké vzdialenosti.Keďže komunikačné technológie pokroky s rýchlejšími sieťami, ako je 5G, budú tieto kondenzátory pokračovať v zlepšovaní rýchlosti a kvality signálu.

Automobilová elektronika

Moderné autá závisia od elektronických systémov pre všetko od výkonu motora po zábavu.Nepolarizované kondenzátory pomáhajú zaistiť, aby tieto systémy fungovali hladko, dokonca aj v ťažkých podmienkach.Vo vnútri motora kondenzátory pomáhajú riadiť vstrekovanie paliva, načasovanie zapaľovania a emisie stabilizáciou úrovní napätia.V bezpečnostných systémoch, ako sú elektronické riadenie stability, pomáhajú senzorom a počítačom robiť rýchle úpravy, aby bolo auto stabilné.Používajú sa tiež v automobilových zábavných systémoch, kde znižujú elektrický hluk na zlepšenie kvality zvuku a videa.Pretože autá majú extrémne teploty, vibrácie a zmeny náhleho napätia, kondenzátory musia byť odolné a spoľahlivé.Vďaka svojej schopnosti pracovať v rôznych podmienkach bez obáv z smeru elektrického toku ich robí perfektne vhodný pre zložitú elektroniku vozidla vrátane hybridných a elektrických automobilov.

Priemyselná elektronika

Továrne a automatizované stroje potrebujú na správne fungovanie stabilné napájanie.Nepolarizované kondenzátory pomáhajú regulovať energiu, udržiavať stabilné napätie a odfiltrovanie náhlych hrotov, ktoré by mohli poškodiť citlivé vybavenie.Mnoho priemyselných strojov využíva vysoké množstvo energie, ktoré môžu spôsobiť elektrický hluk a kolísanie.Kondenzátory pomáhajú vyhladiť tieto zmeny, predchádzať poruchám a zabezpečenie správneho fungovania automatizačných systémov a robotov.Bez nich by nekonzistencie energie mohli viesť k zlyhaniam stroja, nákladným prestojom alebo dokonca k bezpečnostným rizikom.Pomáhajú efektívne udržiavať výrobu v prevádzke a znižujú potrebu častej údržby a opráv.

Spotrebiteľská elektronika

Nepolarizované kondenzátory sa nachádzajú takmer v každom elektronickom zariadení používanom doma.Pomáhajú napájaniu smartfónov, tabliet, domácich spotrebičov a zábavných systémov riadením úrovní napätia a znižovaním rušenia.V zariadeniach poháňaných batériou, ako sú smartfóny a bezdrôtové slúchadlá, kondenzátory predlžujú výdrž batérie zlepšením energetickej účinnosti.Zlepšujú tiež kvalitu zvuku v reproduktoroch a slúchadlách odfiltrovaním hluku pozadia.Domáce spotrebiče, ako sú televízory, mikrovlnné rúry a práčky, sa tiež spoliehajú na tieto kondenzátory, aby udržali úroveň energie stabilné.Zabránia zmenám napätia spôsobujúce poruchy, pomáhajú zariadeniam vydržať dlhšie a pracovať efektívnejšie.Vďaka svojej malej veľkosti a schopnosti zvládnuť výkon AC aj DC ich robia ideálne na použitie v kompaktných a prenosných zariadeniach.

Zdravotníctvo

Lekárske vybavenie musí byť mimoriadne presné a spoľahlivé.Nepolarizované kondenzátory sa používajú v zobrazovacích strojoch, srdcových monitoroch a dokonca aj implantovaných zariadeniach, ako sú kardiostimulátory.V skeneroch MRI a CT kondenzátory pomáhajú spravovať distribúciu energie a zaisťujú jasné a presné obrázky.V monitoroch srdca filtrujú elektrické signály tak, aby lekári získali presné čítanie srdcového rytmu pacienta.V prípade implantovaných zdravotníckych pomôcok musia byť kondenzátory veľmi spoľahlivé, pretože akékoľvek zlyhanie by mohlo riskovať zdravie pacienta.Pretože zdravotnícke pomôcky fungujú v prísnych podmienkach a často si vyžadujú nepretržitú energiu, kondenzátory v nich používané, musia spĺňať najvyššiu kvalitu a bezpečnostné normy.

Energetické systémy

Obnoviteľné zdroje energie, ako je solárna a veterná energia, sa spoliehajú na stabilný tok elektriny.Nepolarizované kondenzátory pomáhajú vyhladzovaním kolísania energie a zabezpečením dodržiavania energie.V systémoch solárnej energie kondenzátory pomáhajú previesť energiu zo solárnych panelov na použiteľnú elektrinu stabilizáciou napätia.V veterných turbínach pomáhajú riadiť výkonový výkon, keď sa menia rýchlosť vetra, čím zabránia náhlym prepätiam alebo poklesom dodávky energie.Zlepšením stability energie kondenzátory zvyšujú efektívnejšie a spoľahlivé systémy obnoviteľnej energie a podporujú prechod na čistejšie zdroje energie.

Letectvo a obrana

Vesmírne a obranné technológie vyžadujú elektronické komponenty, ktoré dokážu zvládnuť extrémne podmienky, ako sú vysoké teploty, silné vibrácie a žiarenie.Nepolarizované kondenzátory sa používajú v satelitoch, lietadlách a vojenských zariadeniach na zabezpečenie stabilného napájania a spoľahlivého prenosu signálu.Vo vesmíre, kde elektronické systémy musia fungovať v nulovej gravitácii a drsnom prostredí, kondenzátory pomáhajú udržiavať úroveň energie stabilné.Vojenské vybavenie, ako sú radarové a raketové usmerňovacie systémy, tiež závisí od kondenzátorov, aby sa zabezpečila presná komunikácia a rýchle reakcie za vysokých tlakových podmienok.Pretože zlyhanie nie je v týchto oblastiach možnosťou, kondenzátory používané v leteckom priestranstve a obrane musia byť mimoriadne trvanlivé a dlhotrvajúce.

Záver

Pri pohľade na nepolarizované kondenzátory ukazuje, aké dôležité sú v elektronike.Pracujú s prúdmi AC aj DC a dobre sa zmestia do vysokofrekvenčných prostredí.Ich schopnosť pripojiť sa v ľubovoľnom smere uľahčuje obvody a pomáha im vydržať dlhšie.Nachádzajú sa vo všetkom, od gadgetov pre domácnosť po pokročilú leteckú technológiu.Tieto kondenzátory pomáhajú zabezpečiť, aby elektronické zariadenia bežali hladko a vydržia dlhšie, čo dokazuje, že sú vynikajúce pre moderné technológie.
