Nanofarady a mikrofary: Komplexný sprievodca kapacitanciou a konverziami

Malé jednotky, ako sú nanofarady (NF) a mikrofarady (µF), nám pomáhajú merať, ako kondenzátory fungujú.Kondenzátory sú diely používané takmer vo všetkých elektronických zariadeniach na skladovanie a riadenie elektriny.Tento článok sa zameriava na to, čo sú nanofarady a mikrofary, ako sa používajú v elektronike a ako prepínať medzi týmito jednotkami.Uvidíme, ako tieto jednotky pomáhajú, aby zariadenia fungovali lepšie a spoľahlivejšie.Dozvieme sa tiež o bežných hodnotách kondenzátorov a o tom, ako vypočítať účinok kondenzátorov v obvodoch, ktoré používajú striedavý prúd (AC), čo pomáha pri zabezpečovaní plynulého behu elektronických systémov.

Katalóg

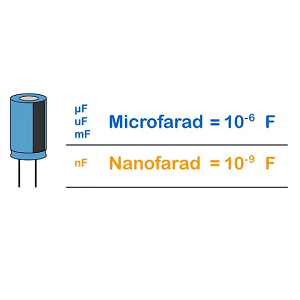

Čo je Nanofarad (NF)?

Ten Nanofarad (NF) je malá jednotka elektrickej kapacity.Rovná sa jednej miliardine faradov (1 NF = 10⁻⁹ F).Táto jednotka je v elektronike veľmi dôležitá, najmä na meranie kapacity malých komponentov, ako sú kondenzátory.Kondenzátory pomáhajú uchovávať a uvoľňovať elektrickú energiu a používajú sa takmer v každom elektronickom zariadení.Nanofarad je súčasťou medzinárodného systému jednotiek (SI), ktorý zaisťuje presné a štandardné merania v elektrotechnike.Kapacita je schopnosť kondenzátora ukladať elektrický náboj.Aj keď je nanofarad veľmi malé množstvo, hrá dôležitú úlohu v mnohých elektronických obvodoch.Tieto malé hodnoty kapacity pomáhajú pri doladení elektronických signálov.Kondenzátory nanofaradu sa často používajú v obvodoch, ktoré si vyžadujú presné riadenie, ako sú oscilátory, ktoré vytvárajú opakujúce sa signály, systémy spracovania signálu, ktoré spracúvajú prenos údajov, a časovacie obvody, ktoré riadia pri elektronických akciách.

V aplikáciách pomáhajú kondenzátory s hodnoteniami nanofaradu elektronické zariadenia fungovať lepšie a rýchlejšie.Rýchlo reagujú na zmeny v elektrických signáloch a efektívne ukladajú malé množstvo náboja.Tieto kondenzátory sú užitočné v obvodoch rádiových frekvencií (RF), kde pomáhajú odosielať a prijímať signály.Nachádzajú sa tiež v systémoch potláčania hluku, ktoré zlepšujú kvalitu signálu znížením nežiaduceho elektrického rušenia.Ďalšie použitie je v obvodoch napájania, kde stabilizujú napätie a chránia citlivé elektronické časti pred náhlymi zmenami napätia.Aby sa uľahčil elektronický dizajn, nanofarad je napísaný ako NF v diagramoch obvodov a technických dokumentoch.Táto skratka pomáha rýchlo identifikovať správne kondenzátory projektov.Použitie správnej hodnoty kondenzátora je dôležitá, najmä vo vysokofrekvenčných obvodoch, kde aj malé chyby môžu spôsobiť problémy.

Čo je mikrofarad (µf)?

Ten mikrofarad (µF) je jednotka elektrickej kapacity.Je to rovnaké ako milióntiny farad (1 µF = 10⁻⁶ F).Táto jednotka sa bežne používa na meranie kapacity väčších kondenzátorov.Tieto kondenzátory pomáhajú uchovávať a uvoľňovať elektrickú energiu v zariadeniach, ako sú napájacie zdroje, zvukové systémy a filtre signálu.Pretože môžu ukladať viac náboja ako menšie kondenzátory, kondenzátory mikrofarov sa používajú v obvodoch, ktoré potrebujú stabilný a spoľahlivý výkon.V elektronike zohrávajú kondenzátory s hodnotami mikrofaradu úlohu v obvodoch napájania.Pomáhajú znižovať zmeny napätia a udržiavať elektrický výstup stabilný.To je dôležité v zariadeniach, ktoré si vyžadujú konštantný zdroj napájania.

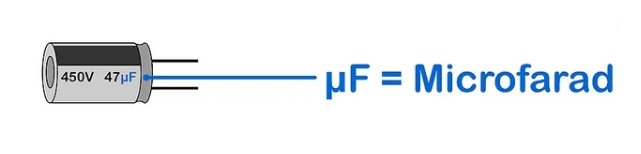

Obrázok 2. Microfarad

V zvukových systémoch sa na spojenie signálu používajú kondenzátory mikrofarad. Umožňujú prejsť cez striedavý prúd (AC) signály blokovanie jednosmerného prúdu (DC), ktorý pomáha udržiavať jasné a nenaistorované zvuk.Bez týchto kondenzátorov by nechcené signály DC mohli poškodiť zvuk vybavenie.Kondenzátory mikrofarov sú tiež užitočné pri skladovaní energie systémy.Pomáhajú vyhladiť dodávku energie uložením a uvoľnením v prípade potreby energiu.To je užitočné v elektronických zariadeniach, ktoré musia Rýchlo sa prispôsobte meniacim sa požiadavkám energie.Od malých gadgetov po veľké priemyselné stroje, tieto kondenzátory zlepšujú efektívnosť a spoľahlivosť.Tým, že pôsobia ako energetické nárazníky, bránia náhlemu napätiu kvapky alebo hroty, ktoré by mohli poškodiť citlivé komponenty.

Jedným z najbežnejších typov kondenzátorov mikrofarov je elektrolytický kondenzátor.Tieto kondenzátory sa často vyskytujú v obvodoch, ktoré prevádzajú striedavý prúd (AC) na priamy prúd (DC).Táto konverzia je potrebná pre mnoho elektronických zariadení, pretože väčšina z nich pracuje na DC Power.Kondenzátory mikrofaradu v týchto obvodoch pomáhajú zabezpečiť hladký a stabilný tok energie, ktorý je dôležitý pre správne fungovanie elektronických komponentov.Rozširujú tiež životnosť zariadení znížením napätia na elektrických častiach.Aby sa uľahčila identifikácia, kondenzátory mikrofarov sú označené ich kapacitnou hodnotou, ako je 1 µF pre jeden mikrofary.Tento zápis pomáha vybrať správny kondenzátor pre ich obvody.Použitie správnej hodnoty kondenzátora je potrebné, aby sa zabránilo poruchám alebo poruchám obvodu.Dodržiavaním štandardného označovania a pochopenia úlohy kondenzátorov Microfarad môžete navrhnúť a vytvárať spoľahlivé elektronické systémy pre širokú škálu aplikácií.

Farad a kapacitné merania

Farad (F) je oficiálna jednotka kapacity v medzinárodnom systéme jednotiek (SI).Pomáha merať, koľko elektrického náboja môže kondenzátor uložiť.Farad je definovaný pomocou rovnice:

V tomto vzorec, C znamená kapacitu v Faradoch, Otázka predstavuje náboj v coulomboch a Vložka je napätie vo voltoch.Kondenzátor má kapacitu jedného farad, ak ukladanie náboja jedného coulombu spôsobí, že sa jeho napätie zvýši o jeden volt.To znamená, že Farad meria, ako dobre dokáže kondenzátor držať a uvoľňovať elektrickú energiu.Jeden Farad je však veľmi veľká jednotka, vďaka čomu je nepraktická pre každodennú elektroniku.Keby mal kondenzátor kapacitu jedného faradu, bolo by príliš veľké na to, aby sa zmestilo do väčšiny elektronických zariadení.Namiesto toho používajte menšie jednotky, ako sú mikrofary (µF), nanofarady (NF) a picofarads (PF).Tieto menšie jednotky uľahčujú navrhovanie kompaktných a efektívnych elektronických obvodov bez toho, aby zaberali príliš veľa miesta.Pomocou týchto podjednotiek môžu byť kondenzátory zabudované v rôznych veľkostiach, aby vyhovovali špecifickým potrebám.Či už v malých mobilných telefónoch alebo veľkých výkonových systémoch, kondenzátory pomáhajú vyhladiť zmeny napätia, filtrovať nežiaduci hluk a chrániť obvody pred náhlymi špičkami.

Aj keď väčšina elektronických zariadení používa kondenzátory s hodnotami mikrofarov alebo nanofaradov, Farad je stále dôležitý v špeciálnych aplikáciách.Jedným z príkladov sú superkapacitátory, ktoré majú veľmi vysoké hodnoty kapacity.Tieto superkondenzátory sa používajú v elektrických vozidlách, kde poskytujú rýchle výbuchy energie a v systémoch obnoviteľnej energie, kde pomáhajú stabilizovať napájanie.Pretože môžu rýchlo nabíjať a vypúšťať, superkondenzátory sú užitočné na efektívne zaobchádzanie s vysokými energetickými požiadavkami.Pochopenie Faradu a jeho menších jednotiek pomáha zvoliť správne kondenzátory pre rôzne elektronické vzory.Výberom správnej hodnoty kapacity môžete zabezpečiť, aby zariadenia fungovali hladko a spoľahlivo.Tieto znalosti sú potrebné na vývoj lepších a efektívnejších elektronických systémov v rôznych odvetviach.

Nanofarad na konverznú tabuľku mikrofarov

Tabuľka zobrazujúca rôzne merania nanofaradu prevedených na mikrofary.

Nanofarad (NF)	Mikrofarad (µF)
0,01 NF	0,00001 µf
0,1 NF	0,0001 µf
1 nf	0,001 µf
2 nf	0,002 µf
3 NF	0,003 µf
4 NF	0,004 µf
5 NF	0,005 µf
6 NF	0,006 µf
7 NF	0,007 µf
8 NF	0,008 µf
9 NF	0,009 µf
10 NF	0,01 µf
20 NF	0,02 µf
30 NF	0,03 µf
40 NF	0,04 µf
50 NF	0,05 µf
60 NF	0,06 µf
70 NF	0,07 µf
80 NF	0,08 µf
90 NF	0,09 µf
100 NF	0,1 µf
200 NF	0,2 μf
300 NF	0,3 μf
400 NF	0,4 μf
500 NF	0,5 μf
600 NF	0,6 μf
700 NF	0,7 μf
800 NF	0,8 μf
900 NF	0,9 μf
1 000 nf	1 µf
2 000 nf	2 µf
3 000 nf	3 µf
4 000 nf	4 µf
5 000 nf	5 µf
6 000 nf	6 µf
7 000 nf	7 µf
8 000 nf	8 µf
9 000 nf	9 µf
10 000 nf	10 µf

Ako previesť nanofarady na mikrofary?

Konverzia kapacitných hodnôt z nanofaradov (NF) na mikrofary (µF) je dôležitou úlohou v elektronike.Pomáha pri výbere správnych kondenzátorov pre obvody, čím sa zabezpečí, že komponenty správne spolupracujú.Na opis kapacity sa používajú rôzne merací jednotky, takže pochopenie toho, ako prepínať medzi nimi, je potrebné pri čítaní diagramov obvodu, objednávaní častí alebo výmeny kondenzátorov v elektronických zariadeniach.

Metóda konverzie

Ak chcete previesť nanofarady na mikrofary, musíte si pamätať na jednoduché pravidlo:

To znamená, že na zmenu hodnoty kapacity z nanofaradov na mikrofarady jednoducho rozdelíte 1000. Táto metóda zaisťuje presnosť a konzistentnosť pri práci s rôznymi hodnotami kondenzátora v rôznych elektronických aplikáciách.Povedzme, že máte kondenzátor označený ako 5000 NF a musíte ho previesť na mikrofáry:

5 000 NF sa teda rovná 5 µf.Dodržiavaním tohto pravidla jednoduchého rozdelenia môžete bez zámeny rýchlo previesť akúkoľvek hodnotu nanofaradu na mikrofary.Dôvod tejto konverzie spočíva v definíciách metrických predpony použitých v medzinárodnom systéme jednotiek (SI):

• Micro (µ) znamená 10 ⁻⁶ faradov (jedno miliónty farad).

• Nano (n) znamená 10⁻⁹ faradov (jedno miliardta farad).

Pretože jeden mikrofarad (1 uF) sa rovná 1 000 nanofaradom (1000 nf), konverzia sleduje jednoduchý pomer 1000: 1.To uľahčuje výpočty a pomáha vyhnúť sa chybám pri prepínaní medzi rôznymi jednotkami kapacity.Táto konverzia je veľmi užitočná v elektronike, najmä pri čítaní hodnôt kondenzátora v diagramoch obvodu alebo práci s rôznymi systémami označovania.Niektorí výrobcovia uvádzajú kapacitu v nanofaradoch, zatiaľ čo iní používajú mikrofary.Schopnosť prepínania medzi týmito jednotkami pomáha predchádzať chybám pri výbere komponentov.Tieto znalosti sú potrebné aj pri výmene kondenzátorov.Ak obvod vyžaduje 0,47 µf, ale dostupný kondenzátor je označený ako 470 NF, pretože viem, že 470 nf = 0,47 µf vám umožňuje s istotou používať správnu časť.Zvládnutím tejto jednoduchej konverzie môžete zabezpečiť správny výber kondenzátora, udržiavať funkčnosť obvodu a zabrániť elektrickým zlyhaniam v malých elektronických prístrojoch a komplexných priemyselných systémoch.

Kapacitné vzorce konverzie

Pochopenie toho, ako premeniť hodnoty kapacity medzi rôznymi jednotkami, je v elektronike veľmi dôležité.Pri navrhovaní obvodov často pracujú iní s kondenzátormi označenými v rôznych jednotkách, ako sú nanofarady (NF) a mikrofarady (µF).Vedieť, ako prepínať medzi týmito jednotkami, pomáha zabezpečiť, aby boli správne komponenty vybrané a správne používané v elektronických systémoch.Kapacita je miera toho, koľko elektrického náboja môže kondenzátor ukladať.Pretože kondenzátory prichádzajú v mnohých veľkostiach, sú označené rôznymi jednotkovými predponami, aby sa ich hodnoty ľahšie čítali a používali.Schopnosť konvertovať medzi nanofaradmi (NF) a mikrofaradmi (µF) je potrebná na navrhovanie, analýzu a riešenie problémov s elektronickými obvodmi.

Zmena hodnoty kapacity z nanofarady (NF) do Mikrofarady (µF), vynásobte počet nanofaradov 0,001.Dôvodom je, že 1 mikrofarad sa rovná 1 000 nanofaradom.Vzorec prevodu:

Napríklad, ak máte kondenzátor 2200 NF a chcete ho previesť na mikrofary:

2200 NF sa teda rovná 2,2 µf.

Na konverziu hodnoty kapacity z Mikrofarady (µF) do nanofarady (NF), vynásobte počet mikrofárov o 1000. Pretože 1 mikrofarad obsahuje 1 000 nanofaradov, toto jednoduché násobenie pomáha pri rýchlom nájdení ekvivalentnej hodnoty.Vzorec prevodu:

Napríklad, ak máte kondenzátor s kapacitou 4,7 µf a chcete ho previesť na nanofarady:

Takže 4,7 µf sa rovná 4700 NF.

Tieto jednoduché vzorce uľahčujú prácu s rôznymi hodnotami kapacity.Mnoho diagramov obvodov, údajov a štítkov komponentov používa rôzne jednotky, takže rýchle a presné konverzie pomáhajú pri výbere správneho kondenzátora pri výmene alebo aktualizácii komponentov, čítaní a interpretácii diagramov obvodu s rôznymi jednotkovými zápismi, zabezpečením správnej funkcie obvodu so správnou hodnotou kapacity,a predchádzanie chybám, ktoré by mohli viesť k poruche alebo neefektívnosti.Zvládnutím týchto konverzií môže každý, kto pracuje s elektronikou, s istotou zvládnuť kondenzátory a konštrukčné obvody, ktoré fungujú efektívne a spoľahlivo.Či už pracujete na malých elektronických prístrojoch alebo na veľkých elektrických systémoch, tieto jednoduché výpočty zabezpečujú presnosť v návrhu a výkone obvodov.

Uplatňovanie konverzných techník v praktických scenároch

Konverzia kapacitných hodnôt z nanofaradov (NF) na mikrofary (µF) je bežnou úlohou v elektronike.Mnoho elektronických komponentov, najmä kondenzátorov, je označených rôznymi jednotkovými predponami v závislosti od výrobcu alebo oblasti.Niektoré diagramy obvodu a technické špecifikácie uvádzajú hodnoty kapacity v mikrofárách, zatiaľ čo iné používajú nanofarady.Aby ste sa ubezpečili, že správny kondenzátor sa používa v obvode, musíte byť schopní ľahko previesť medzi týmito jednotkami.Táto schopnosť pomáha predchádzať chybám, zaisťuje kompatibilitu medzi komponentmi a umožňuje hladké funkcie obvodu.Či už navrhovanie nového obvodu, riešenie problémov existujúceho alebo nahradenie kondenzátorov, rýchle a presné konverzie medzi nanofaradmi a mikrofaradmi pomáhajú udržiavať účinnosť a spoľahlivosť v elektronických systémoch.

Jedným z bežných scenárov, v ktorom je potrebná konverzia kapacity, je pri práci s väčšími hodnotami kapacity.Predpokladajme, že máte kondenzátor označený 2000 nanofaradmi (NF), ale váš diagram obvodu určuje, že požadovaná kapacita by mala byť v mikrofárách (µF).Ak chcete skontrolovať, či je tento kondenzátor vhodný, musíte previesť svoju hodnotu na mikrofary.Vzorec na konverziu NF na µF je jednoduchý: kapacitu v nanofaradoch rozdeľte 1000. Použitím tohto vzorca vypočítame 2000 NF ÷ 1000 = 2 µF.To znamená, že kondenzátor s 2000 NF kapacity je ekvivalentný 2 µF a môže sa použiť v akomkoľvek obvode, ktorý vyžaduje kondenzátor 2 µF.Táto rýchla konverzia umožňuje overiť špecifikácie komponentov a zabezpečiť, aby bol pre obvod vybraný správny kondenzátor.

Ďalším príkladom je prevod menších hodnôt kapacity z nanofaradov na mikrofary.Predpokladajme, že máte kondenzátor s kapacitou 750 NF, ale obvod vyžaduje, aby hodnota bola v µF pre kompatibilitu.Pomocou rovnakého vzorca konverzie rozdelíme 750 NF o 1000, čo má za následok 0,75 µf.To potvrdzuje, že kondenzátor označený 750 NF je rovnaký ako jeden označený 0,75 µf.Táto jednoduchá, ale efektívna metóda pomáha vyhnúť sa zámene pri výbere alebo výmene kondenzátorov, čím sa zabezpečuje, že správne hodnoty sa použijú na udržanie účinnosti a stability obvodu.

Porozumenie a uplatňovanie týchto konverzií je dôležité, pretože hodnoty kapacity sa často vyjadrujú v rôznych jednotkách v rôznych technických dokumentoch a diagramoch obvodov.Spolupráca s údajom, ktorý uvádza hodnoty kondenzátora v nanofaradoch, ale obvod navrhuje, využíva mikrofary, s vedomím, ako previesť medzi nimi, zaisťuje, že sú vybrané správne komponenty.Tieto znalosti sú užitočné pri objednávaní kondenzátorov od rôznych dodávateľov.V prípadoch, keď nie je k dispozícii špecifická hodnota kondenzátora, konverzia medzi týmito jednotkami umožňuje nájsť vhodnú alternatívu s ekvivalentnou kapacitou, čím sa zabráni oneskorenia v zostave alebo oprave obvodu.Techniky konverzie kapacity zvládnutia, zabezpečenie presnosti, kompatibility a spoľahlivosti elektronických obvodov.Konverzia medzi nanofaradmi a mikrofarami pomáha predchádzať poruchám obvodu, vyhýbaní sa nákladným chybám a zabezpečovaní hladkého elektronického výkonu.Či už pracujete na jednoduchých elektronických prístrojoch alebo zložitých priemyselných obvodoch, vedieť, ako rýchlo a presne prepínať medzi týmito jednotkami, je cenná zručnosť, ktorá zvyšuje účinnosť a presnosť v elektronickom dizajne a riešení problémov.

Štandardné hodnoty kapacity a série E.

V elektronike dodávajú kondenzátory v mnohých rôznych hodnotách, ale nie každá možná hodnota sa vyrába.Namiesto toho hodnoty kondenzátora sledujú štandardizovaný systém nazývaný séria E.Tento systém pomáha zabezpečiť, aby kondenzátory boli k dispozícii v logických a praktických hodnotách, čo uľahčuje výber správnych komponentov pre obvody.Séria E poskytuje hodnoty spôsobom, ktorý pokrýva rôzne úrovne presnosti a tolerancie, čo umožňuje spoľahlivé fungovať elektronickým zariadeniam bez toho, aby si vyžadovali nekonečné množstvo hodnôt komponentov.

Séria E je systém, ktorý organizuje hodnoty komponentov štruktúrovaným spôsobom a rozdeľuje každú dekádu (rozsah hodnôt od 1 do 10, 10 až 100 atď.) Na špecifický počet preferovaných hodnôt.Tieto hodnoty sa vyberajú pomocou logaritmickej stupnice, čo znamená, že každý krok v sérii predstavuje percentuálny nárast oproti predchádzajúcej hodnote.Rôzne skupiny E-série existujú, aby zodpovedali rôznym úrovniam tolerancie v elektronických komponentoch.Čím viac hodnôt má séria za desaťročie, tým prísnejšia je tolerancia a presnejšie komponenty.

Séria E3: Obsahuje 3 hodnoty za desaťročie a používa sa pre komponenty s veľkou toleranciou ± 40%.Používajú sa v aplikáciách, kde sa nevyžaduje vysoká presnosť.

Séria E6: Obsahuje 6 hodnôt za desaťročie a používa sa pre komponenty s ± 20% toleranciou.Táto séria vyvažuje náklady a presnosť a bežne sa vyskytuje v elektronike.

Séria E12: Obsahuje 12 hodnôt za desaťročie a používa sa pre komponenty s ± 10% toleranciou.Preferuje sa pre presnejšie elektronické aplikácie.

Séria E24: Obsahuje 24 hodnôt za desaťročie a je navrhnutý pre komponenty s ± 5% toleranciou.Používa sa v priemyselnej a špecializovanej elektronike.

Séria E48: Obsahuje 48 hodnôt za desaťročie a podporuje toleranciu ± 2%.Je vhodný pre vysoko presné aplikácie, ako sú komunikačné zariadenia.

Séria E96: Obsahuje 96 hodnôt za desaťročie a podporuje ± 1% toleranciu.Táto séria sa používa v presnej elektronike, kde hodnoty komponentov musia byť vysoko presné.

Séria E192: Obsahuje 192 hodnôt za desaťročie a používa sa pre komponenty s extrémne tesnými toleranciami ± 0,5%, ± 0,25%alebo ± 0,1%.Tieto kondenzátory sú skvelé v projektoch pokročilých technológií a precízne inžinierstva.

Napríklad v rámci série E6 preferované hodnoty kondenzátora zahŕňajú 10, 15, 22, 33, 47 a 68. Ako séria postupuje do E12, E24 a nad rámec, pridávajú sa konkrétnejšie hodnoty, ktoré umožňujú jemnejšie úpravy v návrhoch obvodov.Tento systém zaisťuje, že môžete zvoliť najvhodnejšiu hodnotu kondenzátora bez toho, aby ste vyžadovali každé možné číslo, čo zvyšuje jednoduchší a efektívnejší výber komponentov.

Výpočet kapacitnej reaktancie v striedavých obvodoch

Pochopenie kapacitnej reaktancie je dôležité pri práci s obvodmi AC.Kondenzátory sa v obvodoch striedavých obvodov správajú rovnako ako v obvodoch DC.Namiesto jednoduchého ukladania náboja sú proti toku striedavého prúdu (AC) spôsobom, ktorý závisí od frekvencie signálu.Táto opozícia je známa ako kapacitná reaktancia (xₐₙₐₜₕc).Na rozdiel od odporu, ktorý zostáva konštantný, zmeny kapacitnej reaktancie v závislosti od frekvencie striedavého signálu a kapacity kondenzátora.Naučiť sa, ako vypočítať kapacitnú reaktanciu, pomáha navrhovať obvody, ktoré správne fungujú v aplikáciách, ako je filtrovanie signálu, zodpovednosť impedancie a posun fázy.Kapacitná reaktancia kondenzátora v striedavom obvode sa môže vypočítať pomocou vzorca:

kdekoľvek Xc je kapacitná reaktancia (meraná v ohmoch, Ω), f je frekvencia striedavého signálu (meraná v Hertz, Hz), C je kapacita (meraná v faradoch, f) a π (PI) je matematická konštanta, približne 3,14159.

Tento vzorec ukazuje, že kapacitná reaktancia je nepriamo úmerná frekvencii aj kapacity.Z praktického hľadiska, keď sa frekvencia zvyšuje, kapacitná reaktancia klesá, čo umožňuje viac AC prechádzať kondenzátorom.Podobne, keď sa kapacita zvyšuje, reaktancia tiež klesá, čo znamená, že kondenzátor umožňuje väčší tok AC.Tento vzťah je dôležitý pri návrhu obvodov, najmä v aplikáciách, ako je filtrovanie, spojenie a porovnávanie impedancie, kde kondenzátory zohrávajú úlohu pri riadení toku signálu a výkonu systému.

Pretože väčšina kondenzátorov používaných v obvodoch má hodnoty kapacity v Mikrofarady (µF) alebo nanofarady (NF), je dôležité previesť tieto hodnoty na farady (f) pred použitím vzorca.Pravidlá konverzie sú:

• 1 µF = 1 × 10⁻⁶ F (jeden mikrofarad sa rovná jednej miliónii farad).

• 1 NF = 1 × 10⁻⁹ F (jeden nanofarad sa rovná jednej miliardy farad).

Pred vykonaním výpočtov vždy vyjadrte kapacitu v Faradoch, aby sa zabezpečila presnosť.

Príkladové výpočty: Účinky frekvencie a kapacity

Kapacitná reaktancia pri rôznych frekvenciách

Zoberme si kondenzátor s kapacitou 100 NF (0,1 µF alebo 0,1 × 10⁻⁶ F) a vypočítajte jeho kapacitnú reaktanciu pri rôznych frekvenciách:

1. pri 50 Hz:

2. pri 1 kHz (1 000 Hz):

3. pri 10 kHz (10 000 Hz):

Tieto výsledky ukazujú, že so zvyšovaním frekvencie sa kapacitná reaktancia znižuje.To znamená, že pri vyšších frekvenciách kondenzátor umožňuje viac AC prechádzať, čím sa robí efektívny vysokofrekvenčný filter v elektronických obvodoch.

Kapacitná reaktancia s rôznymi hodnotami kapacity

Teraz sa pozrime, ako sa zmení kapacitná reaktancia pri používaní rôznych kondenzátorov a udržujte frekvenčnú konštantu pri 1 kHz (1000 Hz):

1. Pre 10 NF (0,01 µF alebo 0,01 x 10⁻⁶ F):

2. Pre 1 µF (1 × 10⁻⁶ F):

3. Pre 10 µF (10 × 10⁻⁶ F):

Tieto výpočty ukazujú, že so zvyšovaním kapacitácie kapacitná reaktancia klesá.To znamená, že väčšie kondenzátory umožňujú viac AC tok, čo je užitočné v aplikáciách, ako je filtrovanie napájania, kde kondenzátory pomáhajú vyhladiť kolísanie napätia.

Vplyv na výkon obvodu

Frekvenčné filtre: Kondenzátory zohrávajú úlohu vo frekvenčných aplikáciách filtrovania, najmä pri navrhovaní dolných priechodových a vysokofrekvenčných filtrov.Filter s vysokým priechodom umožňuje prechádzať vysokofrekvenčné signály pri blokovaní nízkofrekvenčných signálov, čo je užitočné v aplikáciách, ako je vyrovnávanie zvuku a spracovanie signálu.Naopak, filter s nízkym priechodom umožňuje nízkofrekvenčné signály a zároveň zoslabuje vyššie frekvencie pri vyhladzovaní signálov a znižovaní hluku v napájacích zdrojoch.Starostlivým výberom hodnoty kapacity môžete doladiť medznú frekvenciu týchto filtrov a ovládať, ktoré frekvencie sú povolené alebo potlačené.Tento princíp sa široko uplatňuje v zvukových systémoch, rádiách a komunikačných zariadeniach, kde na jasný prenos a príjem signálu je potrebné presné riadenie frekvencie.

Zodpovedanie impedancie: V obvodoch striedavého prúdu je zodpovednosť impedancie dôležitá pre maximalizáciu prenosu energie a minimalizáciu odrazu alebo straty signálu.Nesprávna impedancia môže viesť k neefektívnemu prenosu energie, degradácii signálu a nežiaducemu rušeniu, najmä vo vysokofrekvenčných aplikáciách.Kondenzátory pomáhajú dosiahnuť správnu zodpovednosť impedancie nastavením reaktívnej zložky impedancie obvodu, čím sa zabezpečí optimálny tok signálu.Táto technika je dôležitá pri obvodoch rádiových frekvencií (RF) a zvukovej elektronike, kde je potrebné udržiavanie konzistentnej pevnosti signálu a čistoty.Správne zhodná impedancia zlepšuje účinnosť antén, prenosových vedení a zosilňovačov, čím sa zvyšuje celkový výkon a stabilita obvodu.

Posun fázy: Jednou z jedinečných vlastností kondenzátorov v obvodoch striedavého prúdu je ich schopnosť posunúť fázu signálu striedavého prúdu o 90 stupňov.V čisto kapacitnom obvode prúd vedie napätie o štvrtinu cyklu, čo je správanie, ktoré sa strategicky používa v rôznych elektronických aplikáciách.Táto vlastnosť posunutia fázy je vynikajúca v oscilátoroch, kde kondenzátory pomáhajú vytvárať stabilné krivky pre hodiny a obvody spracovania signálov.Používa sa tiež v riadiacich obvodoch motora na vytvorenie potrebného fázového rozdielu na spustenie a prevádzkovanie určitých typov elektrických motorov.Využitím kondenzátorov na posun fázy môžete navrhnúť efektívnejšie systémy spracovania a riadenia signálu v širokom spektre aplikácií.

Bežné chyby v nanofarade na mikrofarúciu konverziu

Pretože kondenzátory sa bežne označujú pomocou rôznych jednotiek, pochopenie správneho spôsobu konverzie medzi nimi zaisťuje presný návrh obvodu a správny výber komponentov.Avšak aj malé chyby v procese konverzie môžu spôsobiť hlavné problémy v elektronických obvodoch.Chyby v hodnotách kapacity môžu viesť k nesprávnemu spracovaniu signálu, nestabilnému regulácii napájania a dokonca úplným zlyhaním obvodu.Aby sa zabránilo týmto problémom, je dôležité si uvedomiť bežné chyby, ktoré sa uskutočnili pri konverziách NF na µF a ako sa im vyhnúť.

Dodržiavanie správneho konverzného faktora

Jedným z najdôležitejších aspektov konverzie NF na µF je použitie správneho konverzného faktora.Základné pravidlo je:

1 µF = 1000nf

To znamená, že na premenu nanofaradov na mikrofarady sa musíte rozdeliť o 1000. Podobne, aby ste previedli mikrofary na nanofarady, vynásobíte 1000. Vyskytuje sa spoločná chyba, keď sa použije nesprávny konverzný faktor.Niektorí ľudia sa omylom delia o 100 alebo 10 000 namiesto 1000, čo vedie k úplne nesprávnym hodnotám kapacity.Napríklad, ak máte 4700 NF a omylom vydelíte 100 namiesto 1000, namiesto správnych 4,7 µf by ste dostali 47 µf.Takáto chyba môže viesť k vážnym nesúladom vo výkone obvodu, čo spôsobuje nestabilitu alebo nesprávne filtrovacie charakteristiky.

Aby ste sa vyhli tejto chybe, pred vykonaním výpočtov vždy skontrolujte konverzný faktor.Ak si nie ste istí, pozrite si štandardné konverzné tabuľky kapacity alebo na overenie výsledku použite kalkulačku.Rozvoj zvyku mentálneho odhadu očakávanej odpovede môže tiež pomôcť chytiť chyby.Ak prevod hodnoty ako 1000 NF, mali by ste už očakávať, že výsledok bude 1 µF a akákoľvek odchýlka od toho by mala zvýšiť červenú vlajku.

Presné desatinné umiestnenie

Umiestnenie desatinných miest je ďalším hlavným zdrojom chýb pri kapacitnom konverzii.Pretože konverzia NF až µF zahŕňa vydelenie o 1 000, musíte presunúť desatinnú čiarku tri miesta vľavo.Nesprávne umiestnenie desatinnej čiarky môže mať za následok úplne nepresné hodnoty kapacity.Zvážte napríklad prevod 5 000 NF na mikrofary:

5 000 NF ÷ 1000 = 5 µf

Ak je desatinné miesto nesprávne, výsledok by mohol byť nesprávne napísaný ako 0,005 µF alebo 500 µF, ktoré sú úplne nesprávne.Použitie takýchto nesprávnych hodnôt v obvode môže spôsobiť vážne problémy, ako napríklad chyby načasovania v oscilátoroch, nesprávna frekvenčná odozva vo filtroch a nadmerná alebo nedostatočná regulácia energie v obvodoch napájania.Aby ste zabránili takýmto chybám, vždy overte svoju konverziu kontrolou rozsahu výsledku.Ak premieňate hodnotu v tisícoch, výsledok by mal byť v celých číslach alebo desatinných miestach nad 1. Ak prevádzate hodnoty pod 1000 NF, výsledok by mal byť desatinné miesto pod 1 µF.Zapisovanie vzorca konverzie a starostlivo umiestnenie desatinných miest pred dokončením odpovede môže pomôcť znížiť chyby.

Udržiavanie konzistencie jednotky

Veľa chýb vo výpočtoch obvodu sa vyskytuje v dôsledku zmiešania rôznych kapacitných jednotiek bez riadnej konverzie.Niekedy omylom vykonáva výpočty využívajúce hodnoty v NF a µF zameniteľne bez toho, aby ich najskôr previedli na spoločnú jednotku.Napríklad, ak obvod vyžaduje celkovú kapacitu dvoch kondenzátorov, jedného 220 NF a druhého 0,47 µf, nemožno ich pridať priamo, pokiaľ nie sú v tej istej jednotke.Pretože 0,47 µF = 470 nf, celková kapacita by bola:

220 nf+470 nf = 690 nf

Ak omylom pridáte priamo 220 nf + 0,47 µF, za predpokladu, že 0,47 µf = 0,47 nf, dostali by ste nesprávny výsledok 220,47 nf, čo je úplne nesprávne.Takéto nesprávne vypočítanie môžu viesť k nesprávnemu výberu komponentov, čo ovplyvňuje celkové správanie obvodu.Aby ste predišli týmto chybám, pred vykonaním výpočtov vždy prevedte všetky hodnoty na tú istú jednotku.Pri pridávaní alebo porovnávaní kapacitácií vyberte jednu konzistentnú jednotku, buď NF alebo µF, a pred pokračovaním sa zabezpečte správne prevedenie všetkých hodnôt.

Úvahy o presnosti a zaokrúhľovaní

Hodnoty kondenzátora často vyžadujú vysokú presnosť, najmä v časovacích obvodoch, frekvenčných filtroch a vysokorýchlostných signálnych aplikáciách.Chyby zaokrúhľovania môžu mať vplyv na výkon obvodu.Napríklad, ak pracujete s kondenzátorom označeným 749 NF, môže byť lákavé zaokrúhliť ho na 0,7 µf pre jednoduchosť.Presnejšia konverzia je však 0,749 µf.Malý rozdiel nemusí záležať na obvodoch s nízkym presídaním, ale vo vysokofrekvenčných aplikáciách alebo presných časovacích obvodoch by to mohlo spôsobiť výrazné odchýlky vo výkone.

Zvážte obvod časovača pomocou kondenzátora so špecifickou hodnotou kapacity na určenie frekvencie.Ak je hodnota kondenzátora nesprávne zaokrúhlená, frekvencia oscilácie obvodu by sa mohla posunúť, čo by ovplyvnilo načasovanie signálov.Podobne v aplikáciách rádiových frekvencií (RF) môžu dokonca aj mierne chyby zaokrúhľovania hodnôt kondenzátora zmeniť charakteristiky prenosu signálu a príjem, čo vedie k zníženej účinnosti alebo rušeniu.Aby ste sa vyhli takýmto problémom, udržiavajte plnú presnosť počas výpočtov a v prípade potreby kruhy iba v poslednom kroku.Použite štandardné hodnoty kondenzátora z série E, aby ste zaistili kompatibilitu s dostupnými komponentmi.Overte špecifikácie výrobcu, aby ste sa uistili, že skutočná hodnota kondenzátora použitá v obvode zodpovedá vypočítanej požiadavke.

Úlohy kondenzátorov v elektronických obvodoch

Kondenzátory hrajúce širokú škálu úloh, ktoré prispievajú k správnemu fungovaniu elektronických zariadení.Tieto malé, ale výkonné komponenty sú navrhnuté tak, aby ukladali a spravovali elektrickú energiu, vďaka čomu sú dôležité v obvodoch, ktoré vyžadujú stabilitu výkonu, spracovanie signálu alebo riadenie frekvencie.Kondenzátory sa nachádzajú takmer v každom elektronickom zariadení, od smartfónov a počítačov po televízory a priemyselné stroje.Ich schopnosť nabíjať a vypúšťať elektrickú energiu ich rýchlo robí užitočnými pre mnoho rôznych aplikácií, z ktorých každá vyžaduje konkrétne typy kondenzátorov s starostlivo vybranými hodnotami kapacity.Pochopenie toho, ako kondenzátory fungujú v rôznych úlohách, je kľúčom k navrhovaniu, udržiavaniu a riešeniu problémov s elektronickými obvodmi.

Ukladanie energie a stabilizácia napätia

Jednou z najdôležitejších funkcií kondenzátorov je ukladanie elektrickej energie a stabilizačné úrovne napätia.V tejto úlohe kondenzátory pôsobia ako malé nabíjateľné batérie, dočasne držia elektrický náboj a podľa potreby ho uvoľňujú.Táto funkcia je vynikajúca v napájacích obvodoch, kde kondenzátory pomáhajú udržiavať stály výstup napätia, aj keď zdroj napájania kolíše alebo sa elektrické zaťaženie náhle zmení.

Napríklad v počítačových napájacích zdrojoch zohrávajú kondenzátory hlavnú úlohu pri zabezpečovaní toho, aby CPU, pamäťové čipy a ďalšie citlivé komponenty dostali stabilný zdroj napájania.Ak napätie náhle klesne alebo rozostáva, kondenzátory uvoľňujú uloženú energiu na kompenzáciu kolísania, čím sa zabráni tomu, aby systém zlyhal alebo nefungoval.Podobne v zábleskoch fotoaparátov kondenzátory ukladajú elektrickú energiu a uvoľňujú ju rýchlym prasknutím, aby sa pri stlačení tlačidla napájal blesk.Táto funkcia ukladania energie je dôležitá aj v automobilovej elektronike.Moderné autá používajú mnoho elektronických systémov, ako sú GPS, senzory a informačné displeje, z ktorých všetky vyžadujú stabilnú energiu.Kondenzátory pomáhajú zabezpečiť, aby elektrický systém vozidla bežal hladko, aj keď dôjde k rýchlym zmenám v dopyte po energii, napríklad pri zapnutí klimatizácie alebo svetlometov.

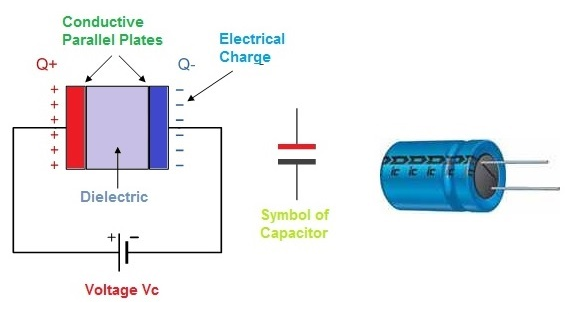

Obrázok 3. Ukladanie energie a stabilizácia napätia

Filtrovanie hluku a vyhladzovania výstupov

Ďalšou funkciou kondenzátorov je odfiltrovanie výstupov elektrického hluku a vyhladzovacieho napätia.Elektrický hluk je nežiaduce rušenie, ktoré môže skresliť signály a ovplyvniť výkon obvodu.V obvodoch napájania kondenzátory pomáhajú eliminovať výkyvy a špičky napätia, ktoré sa vyskytujú, keď sa AC (striedavý prúd) prevedie na DC (priamy prúd).Bez kondenzátorov môže konvertovaný jednosmerný výkon stále obsahovať malé vlnky zo striedavého napätia, čo vedie k nestabilnej prevádzke v citlivých obvodoch.

Napríklad v Audio Electronics sa kondenzátory používajú na odfiltrovanie hluku zo zdrojov napájania, aby sa zabezpečilo jasný a kvalitný zvuk.Bez kondenzátorov by výkyvy energie mohli v reproduktoroch a mikrofónoch predstaviť nežiaduce bzučanie alebo bzučanie.Podobne v zdravotníckych pomôckach, ako sú stroje EKG a načúvacie pomôcky, kondenzátory zohrávajú úlohu pri udržiavaní čistoty energetických signálov, zabezpečovaní presných odčítaní a jasného zvukového výstupu.Kondenzátory tiež pomáhajú predchádzať elektromagnetickému rušeniu (EMI) a rádiové frekvenčné interferencie (RFI), ktoré môžu pochádzať z blízkych elektrických zariadení alebo rádiových signálov.Je to dôležité v komunikačných systémoch, bezdrôtových zariadeniach a citlivých prístrojoch, kde interferencia môže spôsobiť stratu údajov alebo degradáciu signálu.

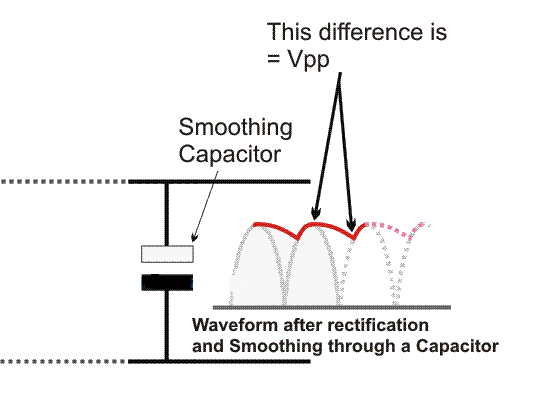

Obrázok 4. Výstupy filtrovania hluku a vyhladenia

Spojenie a oddelenie signálu

Kondenzátory sa tiež široko používajú na spojenie a oddelenie signálu, čo pomáha udržiavať integritu elektrických signálov pri pohybovaní obvodom.Signálne spojenie umožňuje striedavým signálom prechádzať medzi rôznymi stupňami zosilňovača alebo obvodu pri blokovaní jednosmerného napätia.To zaisťuje, že iba zamýšľané signály dosiahnu ďalšiu fázu, čo zabráni nežiaducemu DC zaujatosti, ktoré zasahujú do signálu.Je to užitočné v zvukových a rádiových obvodoch, kde kondenzátory pomáhajú prenášať signály hlasu, hudby a dátových signálov bez skreslenia.

Napríklad v predzosilňovači mikrofónu je kondenzátor umiestnený medzi mikrofónom a fázou zosilňovača, aby sa umožnil iba zvukový signál (AC) prejsť pri blokovaní akejkoľvek komponentu DC.To zabraňuje nežiaducemu napätiu v dosiahnutí zosilňovača, zlepšuje čistotu zvuku a zabránenie poškodeniu obvodu.Na druhej strane oddelenie signálu zahŕňa použitie kondenzátorov na odstránenie nežiaduceho striedavého šumu z elektrických vedení, čím sa zabezpečí, že citlivé elektronické komponenty prijímajú čistú a stabilnú energiu.V mikrokontroléroch a digitálnych obvodoch sú kondenzátory umiestnené v blízkosti výkonových kolíkov, aby odfiltrovali vysokofrekvenčný šum, ktorý by mohol narušiť spracovanie údajov.Je to dôležité v počítačoch, smartfónoch a systémoch priemyselného riadenia, kde je pre spoľahlivú prevádzku potrebná presná regulácia napätia.

Zvyšovanie integrity signálu v časovaní a obvodoch oscilátora

Kondenzátory sa používajú pri načasovaní, regulácii frekvencie a oscilátorových obvodov, kde pracujú popri odporoch a induktoroch, aby nastavili špecifické časové intervaly alebo frekvencie.Tieto obvody sa používajú v hodinách, generátoroch signálu a komunikačných zariadeniach, aby sa zabezpečilo, že elektrické signály zostanú stabilné a presné.Napríklad v oscilátorových obvodoch tvoria kondenzátory a induktory rezonančné obvody, ktoré generujú stabilné frekvenčné signály.Tieto signály sa používajú v zariadeniach, ako sú rádiá, televízory a bezdrôtové vysielače, kde presné načasovanie signálu je skvelé pre správnu komunikáciu.V digitálnych hodinách a časovačoch kondenzátory riadia cykly náboja a výboja a určujú časové intervaly medzi operáciami.Ďalšou bežnou aplikáciou je fázové slučky (PLLS), ktoré používajú kondenzátory na synchronizáciu signálov v komunikačných systémoch.PLL sa používajú v mobilných telefónoch, satelitných komunikáciách a systémoch GPS na zabezpečenie toho, aby boli signály prijímané a spracované pri správnom načasovaní.

Záver

Pozorne sa pozrieme na nanofarady a mikrofary, ukazuje nám, aké dôležité sú pri výrobe elektronických obvodov.Pomáhajú udržiavať stabilnú energiu, spravovať energiu a zaisťujú, že signály v zariadeniach sú jasné a správne.Tento článok vysvetlil, ako sa zmeniť medzi týmito jednotkami a prečo je to presne dôležité.Pokrývala tiež štandardné hodnoty pre kondenzátory a ako zistiť ich účinky v obvodoch striedavého prúdu.Pochopenie týchto základov pomáha vytvárať a opravovať elektronické systémy a zaisťuje, že zariadenia, na ktoré sa každý deň spoliehame, fungujú dobre a bez problémov.Tento jednoduchý sprievodca je užitočným nástrojom, ktorý otvára dvere pre viac vzdelávania a lepších inovácií v technológiách.
