Tranzistory NMOS: návrh, prevádzka a aplikácie

NMOS (tranzistor kov-oxid-oxid-semicoduktor) NMOS je základným kameňom modernej elektroniky, ktorý kombinuje presné inžinierstvo s všestrannou funkciou.Tento článok poskytuje podrobnú analýzu štruktúry NMOS, ktorá zdôrazňuje jej návrh, prevádzku a aplikácie.Od kremíkového substrátu typu p po bránu preskúmame, ako každá zložka prispieva k jeho výkonu.Tiež sa kopáme do úlohy dynamiky napätia pri tvorbe kanálov a modulácie prúdu so zameraním na kľúčové parametre ako napätie zdroja brány (VGS) a napätie odtokového zdroja (VDS).Nakoniec diskutujeme o jeho použití v obvodoch spätnej ochrany, ktoré predstavujeme jeho efektívnosť v bezpečnostných systémoch.Tento článok ponúka cenné informácie o technológii NMOS.

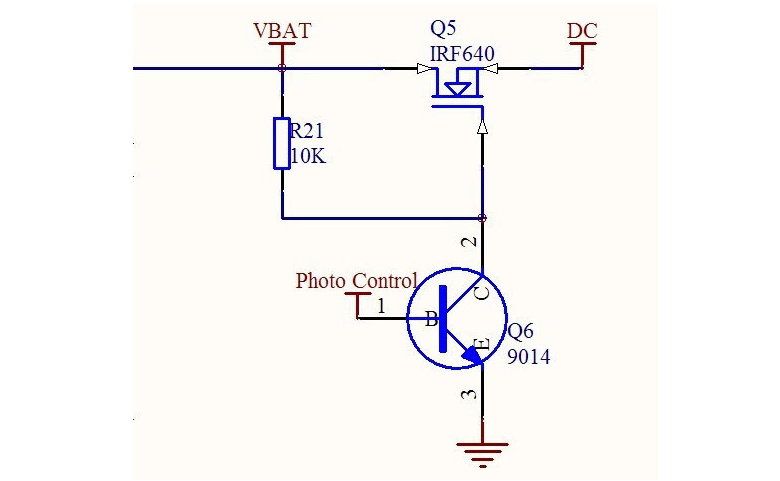

Katalóg

Analýza štruktúry NMOS

NMOS (Tranzistor s kovovým oxidom-oxidom typu N je pozoruhodným príkladom zložitého dizajnu založeného na mierne dopovanom kremíkovom substráte pytového p-typu bohatého na pohyblivé otvory.Dve silne dopované oblasti N+, ktoré sú bohaté vo voľných elektronoch, sú základné, pretože slúžia ako užitočné odtokové a zdrojové elektródy.Tieto elektródy, zvyčajne zložené z hliníka kvôli jeho vynikajúcej vodivosti a kompatibilite s polovodičovou technológiou, sa vytvárajú s starostlivosťou a presnosťou na zapuzdrenie konštrukčného ideálu bezproblémového prenosu elektrónov.

Základom pre prevádzku NMOS je lahôdka izolačná vrstva tenkého oxidu kremíka (SIO2).Táto starostlivá vrstva minimalizuje interferenciu a zaisťuje, že prietok elektrónov zostáva v zariadení nepretržitý.Na vrchole tejto vrstvy sa nachádza brána elektróda, často vyrobená z polysilikónu, ktorá sa nachádza zámerne medzi zdrojom a odtokom.Toto presné umiestnenie umožňuje ADEPT kontrolu nad prietokom elektrónov cez N-kanál, kľúčovým prvkom, ktorý poskytuje NMO s jeho univerzálnosťou v rôznych elektronických aplikáciách.

Doplnkovým prvkom architektúry NMOS je dodatočná elektróda, známa ako objemová alebo telová elektróda, ktorá udržuje kontakt so substrátom.Tento strategický prírastok vedie k výkonu založenému na N-kanálovom vylepšení MOS Tranzistor.Tento aspekt návrhu, ktorý sa rozumne spája so zdrojom a substrátom, znižuje prahové napätie a zvyšuje účinnosť zariadenia - jemné zlepšenie často demonštrované v praktických scenároch.

Prevádzka NMOS

Úloha VGS v dynamike kanálov a prúdu prúdu

Tranzistor NMOS začína svoju cestu, keď je napätie zdroja brány (VGS) na nule.V tomto stave sa zdroj (S) a odtok (D) od seba oddeľujú, oddelené dvoma križovatkami PN, takže sa zdá, že akékoľvek potenciálne napätie odtokového zdroja (VDS) sa zdajú zanedbateľné a zanecháva odtokový prúd (ID), ktorý sa vznáša blízko nuly.Tu vzniká elektrické pole naprieč izolačnou vrstvou SIO2, čo vyvoláva príjemný tanec nabitých častíc, kde sú vyhodené diery a menšinové elektróny z substrátu typu p sú vtiahnuté, čím sa vytvára vrstva vyčerpania.

Keď VGS stúpa nad nulu, pôvab elektrického poľa sa posilňuje, čím sa na povrchu zhromažďuje viac elektrónov.Toto crescendo elektrónovej montáže pretrváva, až kým vodivý kanál N-typu-očarujúci dirigent nazývaný inverzná vrstva-nevydáva na spojenie odtoku a zdroja, čo umožňuje pokračovanie tanca prúdu.Prahové napätie (VT) zohráva v tejto symfónii podstatnú úlohu, ktorá označuje najnižšie VGS potrebné na vytvorenie kanála.Ak VGS klesá pod VT, NMO zostáva spiace.Akonáhle kanál existuje, vpred VDS vyvoláva prúdenie prúdu a pôvabne preteká inverznou vrstvou.

Súhra VDS a modulácia prúdu

Vďaka VGS prevyšujúcim VT sa odráža vplyv napätia odtokového zdroja (VDS) na správanie NMOS v závislosti od vplyvu tranzistora v oblasti spojenia.Pozdĺž kanála dochádza k poklesu napätia, pričom kanál sa rozširuje blízko zdroja, kde prítomnosť napätia prikazuje prítomnosť, a zúžením sa v blízkosti odtoku.Keď sa VDS patria bližšie k hodnote (VGS - VT), kanál v blízkosti odtoku sa zužuje ďalej a nakoniec sa stlačí.Ak by VD naďalej prudko stúpali za túto križovatku, štipka-off zóna sa rozširuje smerom k zdroju, čo prevažne ovplyvňuje túto oblasť a obmedzuje eskaláciu ID.V rámci tejto sýtej nadvlády sa ID ocitne predovšetkým formovaným VGS.

Tieto prevádzkové rozdiely sa podobajú pozorovaniam v rôznych skutočných aplikáciách, kde sa jemnosť ladenia napätia dominuje pre formovanie tranzistorového charakteru.Dešifrovanie interakcií VGS, VDS a ID odhaľuje jemnú rovnovážnu aktívnu aktívnu pre optimalizáciu výkonu NMOS v rámci obvodov a predstavuje jemné umenie majstrovstva polovodičového zariadenia.

Použitie v obvodoch spätnej ochrany

V oblasti obvodov spätnej ochrany predstavujú tranzistory PMOS presvedčivú výhodu.Tým, že tieto komponenty vzdajú potrebu diód, významne znižujú pokles napätia a rozptyl energie.Pri rutinnej prevádzke je obvod starostlivo skonštruovaný, aby sa zabezpečilo, že PMOS je úplne zapnutý, keď je brána udržiavaná výrazne nižšia ako terminál D.Toto úmyselné nastavenie podporuje efektívnosť a stabilitu systému, koncept vyznamenaný počas rokov praktických inovácií v dizajne obvodov.Pri dosahovaní takej bezproblémovej prevádzky môžete často nájsť spokojnosť.

Tieto obvody demonštrujú pôsobivú schopnosť chrániť pred scenármi zvrátenia moci.Po neúmyselnom zvrátení polarity napätie brány presahuje napätie v termináli S, čo spôsobí, že PMO sa okamžite vypne.Táto akcia zaisťuje bezpečnú prevádzku obvodu.Integrita a efektívnosť obvodu sú ďalej posilňované nedostatkom vplyvu akejkoľvek parazitickej diódy.Spoľahlivosť tohto mechanizmu v rôznych situáciách môžete dôsledne poznamenať, čo odráža spoločnú dôveru v jeho robustnosť.
