Zosilňovače Monoblock: Ako pracujú, typy, výhody a aplikácie

Táto príručka vysvetľuje všetko, čo potrebujete vedieť o zosilňovačoch Monoblock, tiež nazývaných mono zosilňovače.Ukazuje, ako mono zosilňovače fungujú, časti v nich a ako zvládajú zvukové signály.Opisuje rôzne typy zosilňovačov monoblokov, ich hlavné výhody a niektoré problémy, ktoré môžu mať.Nakoniec uvádza príklady toho, kde a ako sa tieto zosilňovače používajú.

Katalóg

Čo je zosilňovač monoblokov?

A zosilňovač, často nazývaný mono zosilňovač je napájací zosilňovač vytvorený na riadenie jedného zvukového kanála.Bežne sa používa na pohon subwooferov, ktoré potrebujú iba jednokanálový signál.Na rozdiel od stereofónnych zosilňovačov, ktoré rozdeľujú zvuk na ľavé a pravé kanály, Monoblock zameriava všetku svoju energiu iba na jednu.Tento špecializovaný prístup mu pomáha dodávať čisté a výkonné basy s väčšou účinnosťou.

Subwoofery potrebujú na výrobu nízkofrekvenčných zvukov veľa energie.Monoblock zosilňovač je pre túto prácu vhodný, pretože môže dodávať vysoký prúd nízkym skreslením.Keďže subwoofery nevyžadujú stereofónne oddelenie, nie je potrebné rozdeliť zvukový signál, iba silu a jasnosť.Mnoho monoblokových zosilňovačov používa technológiu triedy D.Táto metóda rýchlo prepína tranzistory zapínanie a vypínanie, zvyšuje výkonovú účinnosť a znižuje teplo.

Ako fungujú zosilňovače monoblokov?

Zosilňovače Monoblock fungujú spracovaním jednokanálového zvukového signálu a jeho zosilnenie na napájanie reproduktora, zvyčajne subwoofer.Signál najskôr vstupuje do a predzosilňovač Fáza, kde je filtrovaná a tvarovaná špeciálne pre nízkofrekvenčný výstup.Potom sa presunie na a zosilnenie napätia Stage, ktorá zvyšuje silu signálu.Nasledovať a súčasné zosilnenie Stage poskytuje vysoký prúd potrebný na presun kužeľa subwooferov a na výrobu zvuku.

Vnútorná štruktúra monobloku je a jednorazová dráha, čo zjednodušuje návrh a znižuje rušenie signálu, čo prispieva k čistejšiemu výstupu zvuku.Na podporu vysokých požiadaviek na energiu zahŕňajú monobloky robustné zdroje energie s komponentmi ako veľké transformátory, kondenzátory a vysokorýchlostné tranzistory (napríklad MOSFETS).Tieto prvky sú vhodné na dodávanie stabilnej energie, najmä pri ťažkých zaťaženiach (napr. Pri 2 ohmoch alebo nižšie).

Na zabezpečenie konzistentného výkonu začleňuje spoločnosť Monoblocks systémy tepelného riadenia.Patria sem veľké chladiče, tepelné senzory a často ochrana funkcií ako sú mäkké začínajúce obvody, ochrany skratov a regulácia napätia.Dizajn tiež propaguje čistota signálu a presnosť fázy, ktoré sú dôležité v nastaveniach, ktoré si vyžadujú presný výkon basov.Pretože neexistuje druhý kanál, kríž je eliminovaný, vďaka čomu sú zosilňovače Monoblock obzvlášť vhodné pre vysoko verné alebo vysoko výstupné zvukové systémy.

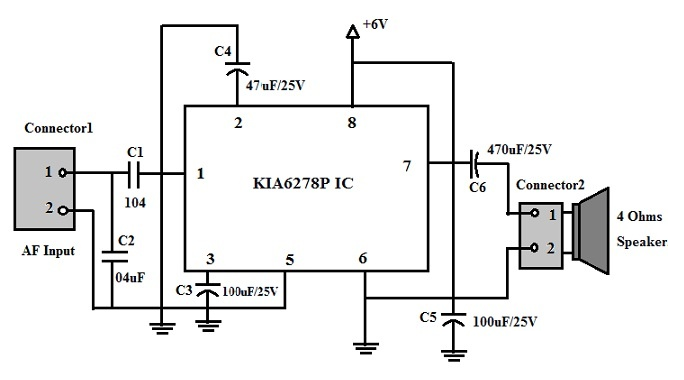

Mono zosilňovač obvod s použitím KIA6278P

Obrázok 2. Obvod zvukového zosilňovača Monoblock

Preskúmajme jednoduchý obvod postavený okolo Kia6278p, Kompaktný zvukový zosilňovač IC schopný dodať približne 1 watt do 4-ohmového reproduktora pomocou napájania DC 6V.Toto priame nastavenie je ideálne pre začiatočníkov pre domácich majstrov a pre malé zvukové projekty.V tomto návrhu zvukový vstup prechádza cez kondenzátor C1 (0,1 um), ktorý blokuje všetky komponenty DC, ktoré by mohli poškodiť zosilňovač.Kondenzátor C2 (0,04 um) je pripojený medzi vstupom a zemou, aby sa potláčal vysokofrekvenčný šum, čím sa zabezpečí, že čistý signál vstúpi do IC do kolíka 1.

Vo vnútri IC je signál zosilnený napätím aj prúdom.Kondenzátory C3 (100 uF) a C4 (47 um) slúžia ako napájacie filtre, stabilizujú napätie a znižuje vlnenie.Amplifikovaný signál výstupuje cez PIN 7, prechádza kondenzátorom C6 (470 um), ktorý odstraňuje akýkoľvek zvyškový DC a odosiela sa do reproduktora cez konektor 2. Výkon sa dodáva pri kolíku 8, zatiaľ čo kolíky 5 a 6 sú uzemnené.Kondenzátor C5 (100 uF) je spojený medzi zemou a elektrickým vedením, aby sa ďalej stabilizovala prívod a zníženie hluku.Napriek svojej jednoduchosti obvod pokrýva všetky fázy zosilňovača: vstupné filtrovanie, zosilnenie signálu a výstup čistého signálu.

Po zostavení na doske DPS alebo Veroboard je obvod napájaný napájaním 6 V (napríklad batériu alebo adaptér).Jednoduchý spôsob, ako skontrolovať, či zosilňovač funguje, je krátko dotknúť sa vstupného kolíka s kovovým objektom;Ak reproduktor vytvára bzučiaci zvuk, zosilňovač je aktívny.K vstupe potom môžete pripojiť zdroj zvuku, napríklad telefón alebo prehrávač MP3.Signál vstupuje cez PIN 1, zosilní sa a vystupuje cez kolík 7, aby riadil reproduktor.Kondenzátory zabezpečujú, že cez prechádzajú iba AC audio signály, ktoré blokujú škodlivé jednosmerné napätia.

Pre optimálny výkon:

• Použite reproduktor 4-OHM na zladenie výstupu zosilňovača.

• Potvrďte polaritu všetkých elektrolytických kondenzátorov, nesprávna inštalácia môže poškodiť komponenty.

• Pred prevádzkou starostlivo skontrolujte všetky spájkovacie kĺby a úrovne napätia, aby ste predišli skratom alebo prehriatiu.

• Pri správnej montáži a testovaní poskytuje tento obvod čisté a spoľahlivé mono zvukové zosilnenie vhodné pre kompaktné alebo vlastné nastavenia zvuku.

Typy zosilňovačov monoblokov

Každý typ zosilňovača monoblokov používa na zosilnenie signálu inú metódu.

Trieda A

Zosilňovače Monoblock triedy A sú známe za dodanie najvyššej kvality zvuku a najsulejšie zosilnenie.V tomto návrhu výstupné tranzistory vykonávajú elektrinu za všetkých okolností, čím sa zabezpečuje, že zvukový signál zostane čo najbližšie k pôvodnému vstupu.Výsledkom je hladký, teplý a vysoko podrobný zvuk.Táto konštantná prevádzka však vytvára teplo a vedie k vysokej spotrebe energie, vďaka čomu sú zosilňovače triedy A menej účinné.Z dôvodu ich nedotknutého zvukového výkonu sa najčastejšie vyskytujú v špičkových domácich zvukových systémoch, kde využívanie energie a rozptyl tepla sú menej znepokojené.

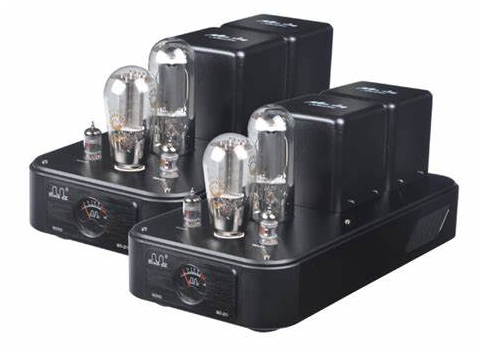

Obrázok 3. Zosilňovač monoblokov triedy A

Trieda AB

Cieľom zosilňovačov triedy AB je dosiahnuť rovnováhu medzi zvukovou čistotou triedy A a energetickou účinnosťou návrhov triedy B.Dosahujú to pomocou páru tranzistorov, ktoré fungujú prekrývajúcim sa spôsobom (jeden manipuluje s pozitívnou polovicou tvaru vlny a druhým negatívnym), ktoré znižujú skreslenie, ktoré je bežné v čistých zosilňovačoch triedy B.Tento hybridný prístup má za následok dobrú kvalitu zvuku s oveľa lepšou účinnosťou ako trieda

Obrázok 4. Zosilňovač AB Monoblock

Trieda D

Monoblokové zosilňovače triedy D, niekedy označované ako digitálne zosilňovače (aj keď sú technicky analógové), sú známe svojou výnimočnou účinnosťou a kompaktnou veľkosťou.Tieto zosilňovače používajú vysokofrekvenčnú technológiu prepínania a moduláciu šírky impulzov (PWM) na prevod vstupných signálov na zosilnený výstup.Tento návrh dramaticky znižuje spotrebu tepla a energie, vďaka čomu sú zosilňovače triedy D ideálne pre obmedzené priestory, ako sú autá alebo kompaktné systémy domáceho kina.Zatiaľ čo prvé modely boli kritizované za nižšiu kvalitu zvuku, moderný pokrok zlepšil svoju vernosť.Mnoho zosilňovačov triedy D dnes poskytuje pôsobivo čistý a dynamický zvuk, aby uprednostnil efektívnosť bez toho, aby sa príliš obetoval o zvukovom výkone.

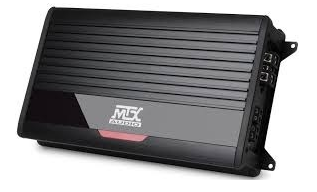

Obrázok 5. Zosilňovač Monoblock Class D

Trieda H

Zosilňovače triedy H sú navrhnuté s ohľadom na výkon a efektívnosť, najmä pri poskytovaní vysokých výkonov.Využívajú dynamicky meniace sa napäťové koľajnice, čo znamená, že napájanie nastaví v čase na základe prichádzajúceho signálu.Táto technika minimalizuje zbytočnú energiu a znižuje tvorbu tepla, najmä počas priechodov s nižším objemom.Z dôvodu tejto účinnosti a ich schopnosti dodávať vysoké výstupy bez prehriatia sa zosilňovače Monoblock Class H často používajú v prostrediach, ako sú systémy PA, živé zvukové zosilnenie a štúdiové monitory.Sú ideálne pre scenáre, kde je potrebná spoľahlivosť, výstupný výkon a tepelná správa.

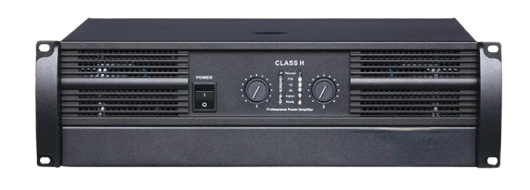

Obrázok 6. Zosilňovač Monoblock Hold H

Mono vs. Stereo zosilňovače

Funkcia	Zosilňovač	Stereo zosilňovač
Kanál	Jednokanálový	Dvojkanál (vľavo a vpravo)
Primárne použitie	Napájanie subwooferov	Vedenie reproduktorov v plnom rozsahu
Zaostrenie zvuku	Silný, čistý výstup basov	Vyvážený zvuk s priestorovým zobrazovaním
Role	Dopĺňa existujúce stereofónne nastavenie	Jadro zvukového systému v plnom rozsahu
Zložitosť	Jednoduchší, viac zameraný dizajn	Zložitejšie s viacerými signálnymi cestami
Veľkosť	Často menšie a kompaktnejšie	Zvyčajne objemnejší v dôsledku pridaných obvodov
Zvukový obraz	Žiadne stereofónne zobrazovanie;zameraný mono výstup	Poskytuje stereofónne oddelenie a zvukovú scénu
Účinnosť so subwoofermi	Vysoká;dodáva čistú energiu na nízke frekvencie	Menej optimalizované pre hlboké basy
Ideálna aplikácia	Audio, nastavenia iba subwooferov	Domáce kino, prehrávanie stereofónnej hudby

Výhody zosilňovačov monoblokov

• Vyhradená sila: Pošle všetok napájanie na jeden kanál, čo vedie k väčšej jasnosti, zlepšeniu oddelenia kanálov a prísnejšej basovej reakcie.

• Potenciál vyššej výstupu: Pretože zosilňovač sa zameriava iba na jeden kanál, často môže tomuto reproduktorovi dodávať vyšší príkon v porovnaní s viackanálovými zosilňovačmi.

• Vylepšené zvukové scéna a zobrazovanie: S každým reproduktorom poháňaným nezávisle sa vylepšujú stereofónne zobrazovanie a priestorová presnosť, najmä v systémoch s vysokou vernosťou.

• Účinnosť: Monobloky triedy D, prevádzkujte chladič a efektívnejšie využívajte energiu, čím sa znižuje nahromadenie tepla a čerpanie energie.

• Modularita: Ľahko sa prispôsobí a rozširuje.Pridajte ďalšie zosilňovače, keď pridáte ďalšie reproduktory alebo subwoofery, vďaka čomu je ideálny pre pestovanie systémov.

• Znížená kríž: Izoláciou kanálov do samostatných jednotiek monobloky bránia rušeniu signálu medzi ľavou a pravou zvukovou dráhou.

• Flexibilita umiestnenia: Menší, samostatný dizajn umožňuje umiestnenie zosilňovačov v blízkosti jednotlivých reproduktorov, pričom minimalizuje dĺžku kábla a stratu signálu.

• Vyhradené uzemnenie: Každá jednotka môže byť uzemnená osobitne, čo môže znížiť elektrický hluk a rušenie v zložitých nastaveniach.

• Ochrana z tepelného a preťaženia: Vstavané bezpečnostné prvky, ako sú tepelné vypnutie, ochrana skratov a funkcie mäkkého štartu pomáhajú zachovať zosilňovač aj pripojené zariadenie.

Obmedzenia zosilňovačov monoblokov

• Žiadne stereo z jednej jednotky: Každý monoblok spracuje iba jeden zvukový kanál, takže dosiahnutie stereofónneho zvuku vyžaduje najmenej dve jednotky.Viackanálové nastavenia potrebujú ešte viac.

• Vyššie náklady na kanál: Nákup samostatného zosilňovača pre každý reproduktor alebo subwoofer zvyšuje celkové systémové náklady v porovnaní s integrovanými alebo viackanálovými zosilňovačmi.

• Zvýšené požiadavky na priestor: Viac jednotiek znamená viac priestoru pre police alebo stojan, viac káblov a zložitejšie riadenie drôtov, ktoré môžu byť problémom v kompaktných nastaveniach.

• Náročnejšia inštalácia: Vyžaduje si správne uzemnenie, aby sa predišlo huču alebo hluku.Zhoda impedancie musí byť presná, aby sa zabránilo poškodeniu alebo slabému výkonu.Prepojenia dlhšie alebo nižšej kvality môžu spôsobiť stratu šumu alebo signálu.

• Celkovo vyššia spotreba energie: Zatiaľ čo každá jednotka môže byť efektívna sama o sebe (najmä trieda D), kumulatívne čerpanie viacerých zosilňovačov môže zdaňovať vaše napájanie, najmä vo veľkých systémoch.

• Viac tepla v agregácii: Aj keď efektívne, spúšťanie mnohých jednotiek spolu môže stále vytvárať viditeľné teplo v uzavretej oblasti, najmä s dizajnmi A/B s vysokým výstupom.

• Žiadne vstavané spracovanie signálu : Na rozdiel od niektorých integrovaných alebo viackanálových zosilňovačov, väčšina monoblokov nemá funkcie, ako je správa basov, regulácie crossover alebo Eq.S nimi je potrebné riešiť externe.

• Komplexné riešenie problémov: Viac jednotlivých komponentov znamená viac potenciálnych bodov zlyhania.Diagnostika hučania, nerovnováhy alebo skreslenia môže vyžadovať viac času a úsilia.

• Dlhší čas nastavenia: S každým zosilňovačom, ktorý vyžaduje pripojenia, umiestnenie a kalibráciu, je počiatočná inštalácia časovo náročnejšia ako použitie jediného viackanálového zosilňovača.

Kde sa používajú zosilňovače monoblokov?

Automobilové zvukové systémy

Zosilňovače Monoblock sú populárnou voľbou pre poháňanie subwooferov v audio systémoch automobilov.Vďaka svojej schopnosti produkovať vysoké množstvo energie z relatívne malej a efektívnej jednotky sú ideálne pre vozidlá, kde sú priestor a elektrické zdroje obmedzené.Mnoho monoblokov, najmä modelov triedy D, je kompaktných a energeticky účinných, čo im umožňuje zmestiť sa do tesných oblastí, ako sú pod sedadlami alebo v kufri.Sú navrhnuté tak, aby bežali pri nízkych impedanciách (napríklad 1 alebo 2 ohmom), vďaka čomu sú ideálne na riadenie výkonných subwooferov, ktoré potrebujú viac prúdu na výrobu hlbokých a silných basov.Či už inovujete továrenský systém alebo vytvárate vlastné nastavenie zvuku, Monoblock zosilňovače zaisťujú, že váš subwoofer dodáva čisté, pútavé basy bez toho, aby namáhal batériu alebo alternátor vozidla.

Domáce kina

Vo vysoko výkonných systémoch domáceho kina sa zosilňovače monoblokov často používajú na riadenie jednotlivých reproduktorov v viackanálovom nastavení priestorového zvuku.Venovaním jedného zosilňovača každému reproduktorovi.Eliminujete riziko rušenia signálu medzi kanálmi a zabezpečujete konzistentné dodávanie energie.Toto oddelenie má za následok jasnejší dialóg, ostrejšie zvukové efekty a celkovo pohlcujúcejší zvukový zážitok.

Živé zvuky a javiskové predstavenia

Zosilňovače Monoblock sa často používajú v živých zvukových nastaveniach vrátane pódiových monitorov, systémov PA a polí koncertných reproduktorov.Tieto prostredia vyžadujú stabilný a vysokovýkonný výkon v rôznych podmienkach a dlhých trvaniach.Monobloky sú pre túto úlohu vhodné, sú robustné, spoľahlivé a schopné tlačiť veľké množstvo energie na jednotlivých reproduktorov bez skreslenia.Ich schopnosť riadiť konkrétne typy reproduktorov, robí z nich cenné pre posilňovanie nástrojov a vokálov na veľkých miestach.Či už v interiéri alebo vonku, Monoblocks pomáhajú zabezpečiť konzistentné úrovne zvuku a jasný zvukový výkon v celom priestore publika.

Vlastné viaczónové zvukové systémy

V vlastných inštaláciách, ako sú inteligentné domy, konferenčné centrá, hotely alebo komerčné priestory, sa zosilňovače Monoblock používajú na nezávisle napájanie reproduktorov vo viacerých zónach.Každá zóna, ako napríklad kuchyňa, obývacia izba alebo vonkajšia terasa, môže mať svoj vlastný špecializovaný monoblok, čo umožňuje presnú kontrolu nad hlasitosťou, zdrojom zvuku a tónom.Toto nastavenie zaisťuje konzistentnú kvalitu zvuku v celej vlastnosti a umožňuje flexibilné rozšírenie, keď sa pridáva viac zón.Pretože každý zosilňovač funguje nezávisle, existuje menšie riziko rušenia alebo degradácie signálu, vďaka čomu sú monobloky vynikajúcou voľbou pre vysoko kvalitné a škálovateľné distribuované zvukové systémy.

High-end Hi-Fi dvojkanálové nastavenia

V prémiových stereofónnych systémoch sa zosilňovače Monoblock často používajú na jednotlivo napájanie každého reproduktora, a nie na používanie zdieľaného dvojkanálového zosilňovača.Toto nastavenie poskytuje každému reproduktorovi vlastný vyhradený napájací zdroj a signálnu cestu, znižuje elektrické rušenie a vylepšuje stereofónne zobrazovanie.Monoblocks tiež prispievajú k prísnejším basom, väčšej dynamike a prirodzenejšiemu zážitku z počúvania.Mnoho zohľadňuje monobloky založené na trubici, aby do zvuku pridali teplo a charakter, čím sa modernou presnosťou obnovuje klasický pocit vintage hi-fi.

Morské zvukové systémy

Lode a morské prostredie vyžadujú zvukové vybavenie, ktoré dokáže zvládnuť vlhkosť, soľ a vibrácie, podmienky, ktoré by rýchlo poškodili štandardné vybavenie.Na tento účel sú navrhnuté zosilňovače monoblokov na mori, s vodotesnými krytami, materiálmi odolnými voči korózii a zapečatenými doskami obvodov.Tieto zosilňovače sa bežne používajú na napájanie subwooferov a dodávajú silnú basovú odozvu v nastaveniach otvoreného vzduchu, kde sa nízka frekvencia môže ľahko stratiť.Morské monobloky sú tiež vyrobené tak, aby zvládli kolísavé elektrické systémy a obmedzenú dostupnosť energie na lodiach.Či už sa používajú na voľný čas alebo námorné zábavné systémy, tieto zosilňovače zaisťujú odolný a kvalitný zvuk na vode.

Nastavenie domáceho DJ a zvukové súpravy

Pre DJov a domácich výrobcov je potrebné mať výkonné a presné basy.Zosilňovače Monoblock sa často používajú na pohon subwooferov alebo vyhradených basových zásobníkov v DJovej plošine, ktoré dodávajú hlboký a pôsobivý dolný konc, ktorý zvyšuje celkový mix.Pretože každý Monoblock je navrhnutý tak, aby zvládal jediný zvukový kanál, môže dodávať čistú a zameranú energiu bez toho, aby ovplyvnili výkonnosť iných reproduktorov.To pomáha udržiavať pevnú definíciu basov a silný rytmus počas predstavení, tréningových relácií alebo domácich strán.Monoblocks sú skvelým riešením pre DJov, ktorí chcú zvuk v kvalite klubu z ich osobného nastavenia a ponúkajú spoľahlivý výkon a vysoký výstup v zvládnuteľnom formáte.

Záver

Zosilňovače Monoblock sú navrhnuté tak, aby poskytovali silný a jasný zvuk iba jednému reproduktorovi.Sú ideálne pre subwooferov, pretože môžu poslať veľa energie bez straty kvality zvuku.Tieto zosilňovače majú jednoduchý dizajn, ktorý znižuje hluk a udržuje zvuk čistý.Existujú rôzne typy, niektoré sa zameriavajú na lepšiu kvalitu zvuku, zatiaľ čo iné sú vyrobené tak, aby boli energeticky účinnejšie.Monoblock zosilňovače sa dajú ľahko pridať do akéhokoľvek systému a poskytujú vám väčšiu kontrolu, ale môžu stáť viac a zaberať viac miesta.Napriek tomu sa bežne používajú na mnohých miestach, ako sú autá, domy, lode, koncerty a nastavenia DJ, pretože ponúkajú spoľahlivý a výkonný zvukový výkon.
