LM317T regulátor napätia: alternatívy, pinout a dataShet

Tento článok skúma regulátor napätia LM317T, všestranný komponent známy pre svoju schopnosť upravovať výstupy napätia od 1,2 V do 37 V.LM317T, ktorý sa široko používa v rôznych elektronických projektoch, kombinuje jednoduchosť a efektívny výkon.Jeho návrh podporuje jednoduchú integráciu na efektívne splnenie rôznych požiadaviek na aplikáciu s presnosťou.

Katalóg

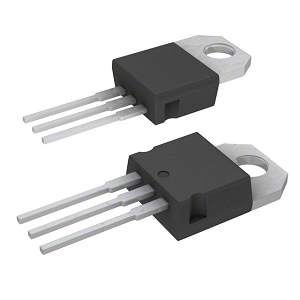

Čo je regulátor napätia LM317T?

Ten Lm317t Vyniká ako vysoko adaptabilný regulátor napätia zapuzdreného v balíku TO-220, známy pre jeho nekomplikovaný dizajn a pôsobivý výkon pri riadení pozitívnych výstupov napätia.Dokáže prispôsobiť prúdy väčšie ako 1,5A a zmierňuje správu energie pomocou odporového deliča na presné ladenie napätia.Táto schopnosť podporuje široký rozsah napätia, čím znižuje potrebu viacerých pevných regulátorov.LM317T sa vyznačuje vlastnosťami, ktoré podporujú účinnú reguláciu energie.Jeho znalosť pri udržiavaní stabilného výstupného napätia napriek rôznym vstupným podmienkam zdôrazňuje jeho účinnosť.Pri použití LM317T, jeho ochrana proti tepelnému preťaženiu a ochrana skratu, poskytuje konzistentný výkon a odolnosť aj v náročných prostrediach.LM317T je často integrovaný do obvodov napájania pre zariadenia s rôznymi požiadavkami na napätie.Jeho priamy dizajn umožňuje ľahké úpravy a údržbu, ktorý ponúka výhody vo vzdelávacích prostrediach a experimentálnych nastaveniach.

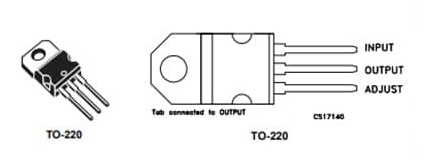

Konfigurácia PIN LM317T

Čap	Názov kolíka	Opis
1	Upraviť	Tento kolík nastavuje výstupné napätie
2	Výstupné napätie (Vout)	Regulované výstupné napätie nastavené nastaveným kolíkom môže získať z tohto kolíka
3	Vstupné napätie (VIN)	Vstupné napätie, ktoré sa musí regulovať tento kolík

Symbol a stopa LM317T

Vlastnosti LM317T

Nastaviteľný rozsah napätia

Jedným z výrazných aspektov LM317T je jeho nastaviteľný rozsah napätia od 1,2 V do 37 V, ktorý sa stará o aplikácie, ktoré potrebujú doladené riadenie napätia.Táto univerzálnosť sa odvoláva na mnoho elektronických aplikácií, čím znižuje konštrukčné komplikácie.

Súčasná schopnosť manipulácie

S podporou prúdov nad 1,5a je LM317T prispôsobený pre obvody s vysokým dopytom so zameraním na udržiavanie stability v rôznych potrebách energie.Táto charakteristika prispieva k bezproblémovej prevádzke zariadenia, vďaka čomu je hodnotnou súčasťou, v ktorej sú požiadavky na energiu nepredvídateľné.

Presnosť v regulácii

LM317T vyniká pri udržiavaní regulácie tesnej čiary a zaťaženia na 0,1%, pričom minimalizuje variabilitu napätia, ktorá by mohla narušiť alebo degradovať citlivé komponenty.

Prevádzka univerzálneho napätia

Návrh plávajúceho napätia LM317T zvyšuje flexibilitu rozloženia obvodov, čo podporuje jeho použitie v scenároch záporného napätia bez toho, aby si vyžadovali zložité konfigurácie.Táto schopnosť sa stáva výhodnou, keď je viac regulátorov integrovaných do jedného systému.

Zabezpečené funkcie

LM317T, vybavený nadprúdou ochranou, tepelným vypnutím a kontrolou SOA, ponúka robustné záruky, posilňujúcu integritu systému proti spoločným hrozbám, ako sú skraty a prehrievanie.Prostredníctvom týchto funkcií mnohí vytvárajú harmonickú zmes inovácií a spoľahlivosti, čo vedie k výkonu a dlhovekosti produktu vpred.

LM317T Technické špecifikácie

Typ	Parameter
Stav životného cyklu	Aktívne (naposledy aktualizované: pred 7 mesiacmi)
Kontaktné pokovovanie	Konzervovať
Montáž	Cez otvor
Počet kolíkov	3
Identifikátor balíka výrobcu	0015988_typea_rev_t
Balenie	Trubica
Kód JESD-609	e3
Úroveň citlivosti vlhkosti (MSL)	1 (neobmedzený)
Kód ECCN	Ucho99
Počet funkcií	1
Základné číslo dielu	LM317
Počet výstupov	1
Výstupné napätie	37v
Dodací čas továrne	24 týždňov
Pripevniť	Cez otvor
Balenie	Až 220-3
Váha	2,299807g
Prevádzková teplota	0 ° C ~ 125 ° C
Tolerancia	5%
Stav	Aktívny
Počet ukončení	3
Koncová poloha	Slobodný
Koncová výška	2,54 mm
Počítať	3
Napätie - vstup (max)	40V
Typ výstupu	Nastaviteľný
Maximálny výstupný prúd	1,5A
Maximálne výstupné napätie	37v
Min vstupné napätie	4,2V
Psrr	80 dB ~ 85dB (120 Hz)
Výstupné napätie	1,2V
Výška	9,15 mm
Šírka	4,6 mm
Tvrdenie ožarovania	Nie
Bezplatný	Bezplatný
Konfigurácia výstupu	Pozitívny
Počet regulátorov	1
Ochrana funkcií	Nad prúdom, nad teplotou
Referenčné napätie	1,25V
Pomer odmietnutia napájania (PSRR)	80 dB
Dĺžka	10,4 mm
Dosiahnuť SVHC	Žiadny SVHC
Status Rohs	ROHS3 kompatibilný

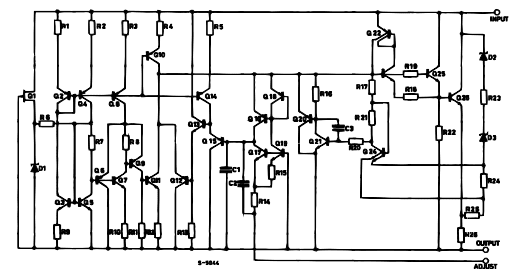

LM317 Schéma

Alternatívy pre LM317T

Číslo dielu	Opis	Výrobca
LM317KC	3/4 PIN 1,5A nastaviteľný regulátor kladného napätia 3 až 220 0 až 125	Nástroje Texas
Lm317t#pbf	IC VREG 1.2 V-37 V nastaviteľný pozitívny regulátor, PSFM3, Plast, do 220, 3 pin, nastaviteľný kladný štandardný regulátor s jedným výstupom	Lineárna technológia
Lm317t/nopb	IC VREG 1.2 V-37 V nastaviteľný pozitívny regulátor, PSFM3, ROHS kompatibilný, plast, až 220, 3 pin, nastaviteľný pozitívny jeden výstup Štandardný regulátor	National Semiconductor Corporation
LM317T2	1,2 V-37V nastaviteľný pozitívny regulátor, PSFM3, Plastic, Až 220, 3 pin	Na polovodič

Ďalšie ekvivalenty LM317T zahŕňajú:LM317EMP,LM317AEMP,Lm317lidr, LM317LMXa ďalšie.

Kde a ako používať LM317?

Všestranné riadenie energie s variabilným napätím dodávok

LM317 nachádza rozsiahle využitie v aplikáciách napájacieho napätia s premenlivým napätím kvôli svojej schopnosti upravovať úroveň výstupného napätia.Vo vzdelávacích prostrediach a elektronických laboratóriách podporuje vývoj a testovanie rôznych obvodov.S flexibilným rozsahom výstupu od 1,25 V do 37 V si vychutnajte široké spektrum možností.

Zjednodušený nadprúdový riešenia so súčasnými obmedzovačmi

V prípade aplikácií, ktoré si vyžadujú aktuálne obmedzenie, LM317 poskytuje efektívny a priamy prístup.Táto charakteristika sa ukazuje ako prospešná v nabíjačkách batérií a systémoch riadenia energie, kde je potrebná ochrana pred nadprúdom.Vložením odporu do série s výstupom regulátor zaisťuje, že prúd je udržiavaný v rámci bezpečných hraníc, čím sa zachováva zdroj napájania aj pripojené zariadenia.Takáto metóda pozoruhodne zvyšuje dlhovekosť a spoľahlivosť zariadenia.

Presné riadenie v aplikáciách regulátora motora

Adaptabilita LM317 rozširuje svoju úžitkovú hodnotu na regulátory motora, kde reguluje napätie pre jednosmerné motory v nastaveniach robotiky a automatizácie a ponúka presné riadenie rýchlosti motora.Tento regulátor uľahčuje hladké prechody pri zrýchlení a spomaľovaní, ktoré sa používajú najmä na aplikácie požadujúce presné pohyby, napríklad v robotických ramenách alebo CNC strojoch.Jeho účinnosť pri poskytovaní stabilnej motorickej funkcie pri meniacich sa podmienkach zaťaženia zdôrazňuje jej praktickosť v rôznych priemyselných scenároch.

Hodnotenie úvah o odpočúvaní napätia

Napriek svojim robustným vlastnostiam si napätie 2,5V predčasného ukončenia školskej dochádzky vyžaduje dôkladné vyhodnotenie.Tento aspekt potenciálne ovplyvňuje jeho aplikáciu v scenároch nízkeho napätia, kde diferenciál vstupu do výstupu musí byť minimálny.Musíte overiť, či vstupné napätie prevyšuje požadovaný výstup aspoň o túto hodnotu predčasného ukončenia školskej dochádzky, aby ste zaistili efektívnu prevádzku.V prípadoch, keď napätie predčasného ukončenia školskej dochádzky môže obmedziť funkčnosť, môže byť vhodnejšie zváženie alternatívnych regulátorov s nízkym poklesom (LDO), čo by vyvážilo technické potreby kreatívnymi riešeniami.

Zvýšená úloha v spotrebnej elektronike

LM317 nachádza rozsiahle využívanie v rôznych spotrebiteľských elektronike, ako sú PCS a DVD prehrávače.Jeho spoľahlivosť a jednoduchosť ju znečisťujú s úlohami regulácie výkonu, siahajúca od dodávky energie po logické obvody po stabilizáciu napätia pre citlivé komponenty.Táto univerzálnosť zdôrazňuje úlohu LM317 pri zvyšovaní výkonnosti a spoľahlivosti zariadenia, čo prispieva k nepretržitej funkcii zariadení pre domácnosť.

LM317 Aplikácie obvodov

Regulácia napätia

Nastaviteľná výstupná schopnosť LM317 umožňuje udržiavať konzistentný výstup napätia napriek kolísaniu podmienok vstupného napätia alebo zaťaženia, čím sa zabezpečuje spoľahlivo citlivé elektronické zariadenia.Regulácia napätia zohráva úlohu v aplikáciách, ako sú nabíjačky batérií a prenosné zariadenia.Stabilná úroveň napätia môže predĺžiť výdrž batérie a vylepšiť výkon zariadenia.

Súčasné obmedzenie

Obmedzenie prúdu je kľúčom k zabráneniu nadprúdových podmienok, ktoré by mohli poškodiť komponenty obvodu.Automaticky prispôsobením sa riadeniu aktuálneho toku slúži ako efektívny štít pred nezamýšľanými scenármi s vysokým prúdom.V praktických nastaveniach sa vyžaduje v obvodoch, ktoré zahŕňajú rôzne komponenty s rôznymi hodnoteniami prúdu, udržiavajúce bezpečnú a optimálnu prevádzku bez prehriatia alebo zlyhania.

Ochrana polarity

Ochrana polarity sa zameriava na bežné problémy, ako sú nesprávne pripojenia napájania, ktoré sa často vyskytujú počas prototypovania produktu alebo rutinných úprav.Návrh a údržba obvodov ukazuje hodnotu ochrany polarity pri zabezpečovaní dlhodobej trvanlivosti a spoľahlivého výkonu za rôznych prevádzkových okolností.

Balík pre LM317T

Informácie o balíku na 220 (s jedným meradlom)

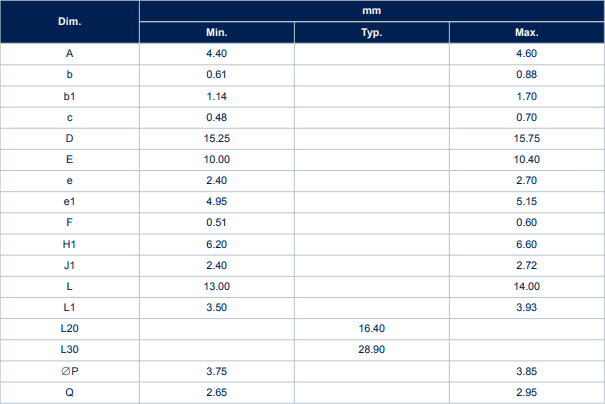

Mechanické údaje

Informácie o výrobcovi LM317T

Stmicroelectronics stojí popredne v priemysle polovodičov a obohacuje vývoj a kreativitu systému v technológii ChIP (SOC).Vplyv spoločnosti sa tiahne v rôznych aplikáciách mikroelektronických, ovplyvňuje globálne odvetvia a podporuje miešanie rôznych technológií.StMicroelectronics je známy svojím pokrokom v SOC Solutions a spája rôzne funkcie do jedného čipu.Cieľom tejto integrácie je zvýšenie výkonu, zníženie využitia energie a zmenšenie celkovej veľkosti systému.Záväzok stmikroelektroniky k inováciám poháňa skúmanie nových oblastí v mikroelektronike a podporuje pokračujúci rozvoj schopností.Ich iniciatívy v oblasti výskumu a rozvoja sa snažia nielen na zlepšenie súčasných technológií, ale aj na formulovanie nových modelov, ktoré riešia moderné problémy, ako je trvalo udržateľný rozvoj a ochrana energie.

Datasheet pdf

LM317T DataShety:

LM217, lm317.pdf
