LC4384C-75FTN256C: Vysoko výkonný CPLD pre efektívnu digitálnu logiku a aplikácie s nízkym výkonom

LC4384C-75FTN256C je výkonná programovateľná logická časť súčasť série ISPMACH 4000C a je navrhnutá pre projekty, ktoré potrebujú inteligentné a nízko výkonné digitálne riešenia.Toto zariadenie je univerzálne so svojimi 384 makrocellmi a 192 vstupnými/výstupnými kolíkmi a funguje na nízkej energii, takže je efektívne.Táto príručka preskúma kľúčové funkcie zariadenia, technické detaily a použitia, ktoré ukazujú, ako zlepšuje výkon a efektívnosť digitálnych systémov.

Katalóg

LC4384C-75FTN256C Opis

Ten LC4384C-75FTN256C je vysoko výkonné komplexné programovateľné logické zariadenie (CPLD) z mriežky Semiconductor, ktoré patrí do rodiny ISPMACH 4000C.Je navrhnutý tak, aby vyhovoval aplikáciám vyžadujúcim flexibilné digitálne logické riešenia s prísnou nízkou stopou.Zariadenie obsahuje 384 makrocellov a 192 vstupných/výstupných kolíkov, ktoré poskytujú značnú univerzálnosť pre rôzne konštrukčné potreby.Jeho programovanie a prevádzkové jadrové napätie sa pohybuje od 1,65 V do 1,95 V, čo zabezpečuje efektívne riadenie energie.Kľúčové metriky výkonnosti LC4384C-75FTN256C zahŕňajú oneskorenie šírenia 7,5 ns a prevádzkovú frekvenciu, ktorá môže dosiahnuť až 168 MHz.Táto kombinácia rýchlosti a citlivosti je ideálna pre vysokorýchlostné aplikácie na spracovanie údajov.Zariadenie podporuje viac I/O štandardov, ako sú 3,3 V, 2,5 V a 1,8 V LVCMOS, s 5V-tolerantnými vstupmi, aby sa prispôsobili širokému rozsahu úrovní signálu.Každá makrocel je vylepšená jednotlivými ovládacími prvkami pre hodiny, reset, predvolené a hodinové povolenie, čo umožňuje presné riadenie logických operácií.

Ak chcete do svojich výrobkov pridať spoľahlivé, efektívne a vysoko výkonné logické zariadenia, LC4384C-75FTN256C je skvelá voľba.A ak uvažujete o zadaní hromadnej objednávky, budete môcť plne využiť výhody toho, čo táto pokročilá technológia ponúka pre vaše aplikácie.

LC4384C-75FTN256C CAD modely

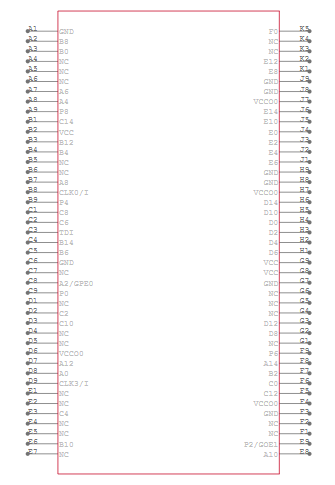

Symbol LC4384C-75FTN256C

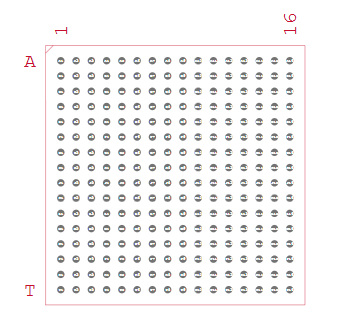

LC4384C-75FTN256C Footprint

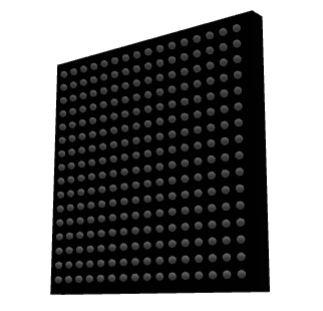

LC4384C-75FTN256C 3D model

LC4384C-75FTN256C Vlastnosti

• Vysoký výkon: LC4384C-75FTN256C pracuje s pôsobivou maximálnou frekvenciou až do 178,57 MHz, spojená s nízkym oneskorením šírenia 7,5 ns.To zaisťuje rýchle možnosti spracovania údajov a rýchle časy odozvy pre vysokorýchlostné digitálne prostredia.

• Programovateľnosť v systéme (ISP): Toto zariadenie podporuje programovanie v systéme prostredníctvom rozhrania IEEE 1532.Táto funkcia umožňuje jednoduché aktualizácie firmvéru priamo na obvode bez potreby odstraňovania zariadení, zjednodušenia údržby a aktualizácií.

• Vylepšené makrocelly: Vybavený 384 makrocellmi, z ktorých každý je schopný nezávislého prekladania, resetovania, predvolenia a riadenia povoľovania hodín.Toto usporiadanie ponúka rozsiahlu flexibilitu a presnosť pri riadení komplexných logických operácií pre prispôsobené digitálne logické návrhy.

• Všestranná podpora I/O: CPLD sa môže pochváliť 192 vstupnými/výstupnými kolíkmi, ktoré sú kompatibilné s normami viacerých napätí, vrátane 3,3 V, 2,5 V a 1,8 V LVCMOS.Podporuje tiež 5V-tolerantné vstupy, ktoré zvyšujú kompatibilitu so staršími starými systémami a rôznymi digitálnymi ekosystémami.

• Nízka spotreba energie: Je navrhnutý tak, aby efektívne fungoval v rámci jadrového napätia od 1,65 V do 1,95 V, čo z neho robí vynikajúcu voľbu pre aplikácie, kde je potrebná výkonová účinnosť.Táto nízka spotreba energie pomáha pri minimalizácii tepelného výstupu a zvyšovaní spoľahlivosti systému.

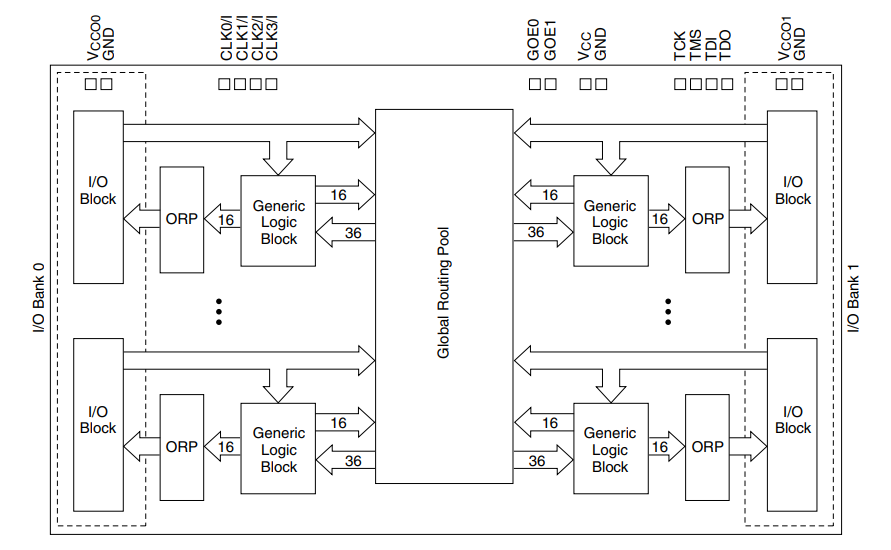

LC4384C-75FTN256C Bloková schéma

Ten LC4384C-75FTN256C Bloková schéma zobrazuje vnútornú štruktúru programovateľného logického zariadenia.Je organizovaný okolo centrálneho globálneho smerovacieho fondu (GRP), ktorý spája všetky časti zariadenia a zabezpečuje rýchlu a flexibilnú komunikáciu medzi komponentmi.Na každej strane diagramu sú I/O banky (banka I/O Bank 0 a I/O Bank 1), ktoré spracúvajú vstupné a výstupné signály do az zariadenia.Tieto banky sú pripojené k výstupným smerovacím fondom (ORP), ktoré spravujú tok údajov medzi I/O blokmi a všeobecnými logickými blokmi (GLBS).Generické logické bloky (GLBS) sú hlavnými spracovateľskými jednotkami, ktoré vykonávajú logické operácie.Sú spojené s ORP pre vstup a výstup a pripojené k GRP na komunikáciu s ostatnými GLB, čo umožňuje vytváranie zložitých logických funkcií.V hornej časti diagram zobrazuje vstupy hodín a riadenia na správu načasovania a prevádzky zariadení vrátane viacerých hodinových signálov a vstupov JTAG na programovanie a testovanie.Schéma ilustruje, ako je zariadenie navrhnuté na flexibilnú logickú implementáciu s vysokorýchlostnými pripojeniami a efektívnym smerovaním signálu.

Špecifikácie LC4384C-75FTN256C

Typ	Parameter
Výrobca	Mrežová polovodičová spoločnosť
Séria	ISPMACH® 4000C
Balenie	Podnos
Stav	Zastaraný
Programovateľný typ	V systéme programovateľné
Čas oneskorenia TPD (1) max	7,5 ns
Dodávka napätia - vnútorná	1,65 V ~ 1,95V
Počet logických prvkov/blokov	24
Počet makrocellov	384
Počet I/O	192
Prevádzková teplota	0 ° C ~ 90 ° C (TJ)
Montáž	Povrchová montáž
Balenie	256-LBGA
Balík dodávateľských zariadení	256-ftbga (17x17)
Základné číslo produktu	LC4384

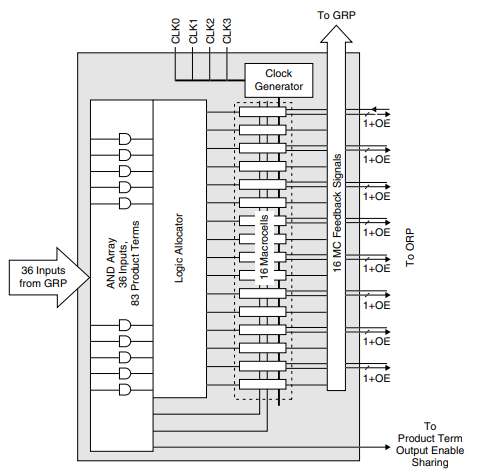

LC4384C-75FTN256C Generický logický blok

Ten Generický logický blok (GLB) z LC4384C-75FTN256C Logické operácie procesov pomocou flexibilného a efektívneho dizajnu.Prijíma 36 vstupov z globálneho smerovacieho fondu (GRP), ktoré sa kombinujú pomocou a poľa na formulár 83 produktov.Tieto pojmy produktu sú základné logické kombinácie, ktoré sú spravované logickým alokátorom.Logický alokátor distribuuje tieto výrazy produktu na 16 makrocellov, ktoré sú hlavnými spracovateľskými jednotkami.Tieto makrocelly vykonávajú logické funkcie vrátane kombinovaných a sekvenčných operácií.Sú synchronizované generátorom hodín pomocou štyroch hodín (CLK0 až CLK3), čo umožňuje presné riadenie načasovania.Každá makrocel môže poslať svoj výstup späť do GRP alebo do výstupnej smerovacej skupiny (ORP) na ďalšie spracovanie.Podporujú spätnú väzbu na implementáciu zložitých štátnych strojov a sekvenčných obvodov.Dizajn GLB je vysoko flexibilný, čo umožňuje zložité logické funkcie s efektívnym smerovaním a riadením načasovania, ktoré sú vhodné pre pokročilé digitálne vzory.

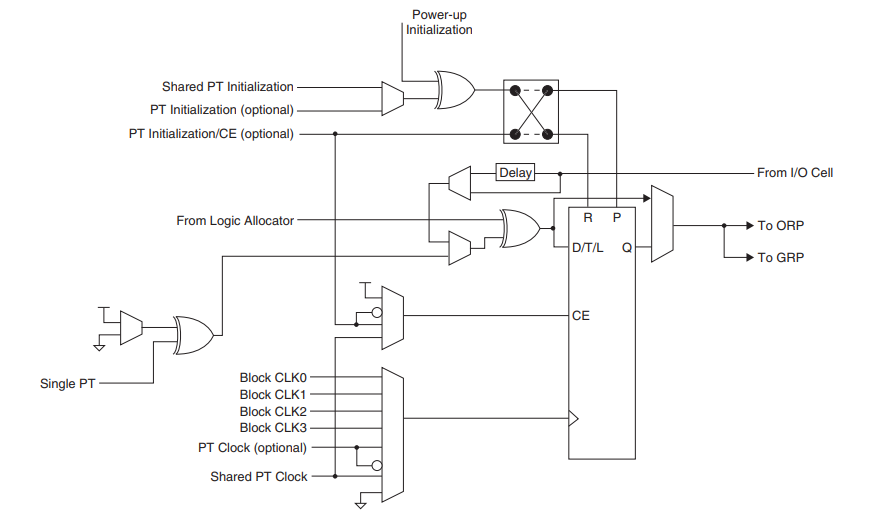

LC4384C-75FTN256C Macrocell

Ten Makrocell z LC4384C-75FTN256C je navrhnutý pre flexibilné a efektívne logické spracovanie.Prijíma vstupy z logického alokátora a môže inicializovať pomocou rôznych metód vrátane zdieľanej inicializácie PT a inicializácie zapnutia, čím sa zabezpečí známy štartovací stav.Macrocell podporuje viac zdrojov hodín, ako sú blokové hodiny (CLK0 až CLK3), PT Clock a zdieľané PT Clock, pričom multiplexor s hodinami vyberie príslušný zdroj pre presné ovládanie časovania.Flip-flop vo svojom jadre pracuje v rôznych režimoch, D (dáta), T (prepínací) alebo L (západka) a obsahuje vstupný vstup (CE) pre podmienečné prekladanie.Výstupy z Macrocell môžu byť smerované do výstupnej smerovacej oblasti (ORP) pre externé pripojenia alebo do globálnej smerovacej skupiny (GRP) pre vnútornú spätnú väzbu, čo umožňuje zložité logické funkcie a efektívne smerovanie signálu.Prvok oneskorenia zaisťuje správne načasovanie a zarovnanie signálu, vďaka čomu je makrocel vysoko prispôsobivý pre pokročilé digitálne vzory.

LC4384C-75FTN256C Aplikácie

Digitálne logické aplikácie

Tento CPLD vyniká pri manipulácii s vlastnými logickými funkciami, ako sú štátne stroje a logika lepidla, poskytuje flexibilné riešenie na vytváranie prispôsobených digitálnych rozhraní a dráh.Jeho schopnosť efektívne spravovať komplexné logické obvody z neho robí primárnu voľbu na zefektívnenie funkcií hardvéru.

Návrhy mikrokontrolérov a systémových na čipových (SOC)

LC4384C-75FTN256C zvyšuje mikrokontrolérové ​​systémy tým, že ponúka ďalšiu logiku na podporu zvýšenej funkčnosti.Môže slúžiť ako komponent v SOC Designs, kde je potrebná integrácia viacerých zariadení na jednom čipe, čo pomáha pri znižovaní celkových systémových nákladov a spotrebe energie.

Zabudované systémy

Vďaka svojej programovateľnosti v systéme a viacpolézovým I/O schopnostiam je toto zariadenie dokonale vhodné pre zabudované systémy.Umožňuje aktualizácie a úpravy systému bez toho, aby bolo potrebné rozsiahle presídlenie, vďaka čomu je ideálny pre aplikácie, ktoré si vyžadujú vysokú spoľahlivosť a prispôsobivosť.

Priemyselné riadiace systémy

V priemyselnom prostredí prispieva LC4384C-75FTN256C k automatizácii a riadeniu procesu.Jeho robustný dizajn zaisťuje spoľahlivú prevádzku za náročných podmienok, vďaka čomu je hodnotnou súčasťou riadenia zložitých priemyselných procesov a strojov.

Automobilová elektronika

Vďaka nízkej spotrebe energie zariadenia a vysokorýchlostnými schopnosťami manipulácie s údajmi z neho robí vynikajúcu voľbu pre automobilovú elektroniku.Používa sa v aplikáciách od riadiacich jednotiek vozidiel po pokročilé informačné systémy, čo pomáha zlepšovať výkonné aj bezpečnostné prvky v moderných vozidlách.

Spracovanie videa a obrazu

Vďaka svojej schopnosti efektívne spracovať vysokorýchlostné signály sa LC4384C-75FTN256C používa aj pri úlohách spracovania videa a obrazu.Podporuje činnosti, ako je škálovanie videa, filtrovanie a konverzia formátu pre multimediálne aplikácie a zariadenia.

LC4384C-75FTN256C Podobné časti

• LC4384V-10ft256i

• LC4384V-35FN256C

• LC4256ZE-5TN100C

LC4384C-75FTN256C Výhody

Neprchavá konfigurácia

Tento CPLD ťaží z vnútornej neprchavej pamäte, ktorá uľahčuje okamžitú funkčnosť po zapnutí bez spoliehania sa na externé zdroje konfigurácie.Táto prirodzená schopnosť nielen zjednodušuje celkový proces navrhovania eliminovaním potreby ďalších nezávislých komponentov pamäte, ale tiež zvyšuje spoľahlivosť systému znížením potenciálnych bodov zlyhania.

Deterministické načasovanie

Zariadenie ponúka konzistentné a predvídateľné oneskorenia šírenia, čo je výhodou pre aplikácie vyžadujúce presné riadenie načasovania.Toto deterministické načasovanie zaisťuje, že všetky logické operácie sú presne synchronizované, vďaka čomu je LC4384C-75FTN256C ideálny na riadenie úloh citlivých na časovanie v digitálnych obvodoch.

Zjednodušený proces navrhovania

Na rozdiel od FPGA, ktoré môžu vyžadovať zložité programovanie a konfiguráciu, sa LC4384C-75FTN256C môže pochváliť priamejším prístupom na návrh.Jeho centralizovaná logická architektúra uľahčuje ľahšiu implementáciu riadiacej logiky a štátnych strojov, znižuje čas vývoja a zjednodušenie krivky učenia.

Výkonnosť

LC4384C-75FTN256C, navrhnutá na nízku spotrebu energie, funguje efektívne v rozsahu jadrového napätia 1,65 V až 1,95 V.Vďaka tejto energetickej účinnosti je vhodná pre aplikácie napájané z batérie alebo na energiu, čo pomáha rozšíriť dlhovekosť zariadení a znižovať náklady na energiu.

Robustné I/O schopnosti

S 192 programovateľnými I/O Pins, ktoré podporujú viac štandardov napätia, ponúka LC4384C-75FTN256C rozsiahlu flexibilitu prepojenia.Táto schopnosť jej umožňuje ľahko integrovať s rôznymi digitálnymi a analógovými komponentmi, čím sa zvýšila jeho použiteľnosť na viacerých platformách a technológiách.

Vysokorýchlostný výkon

Schopnosť pracovať pri frekvenciách do 178,57 MHz umožňuje LC4384C-75FTN256C spracovať vysokorýchlostné spracovanie údajov a požiadavky na priepustnosť.Vďaka tomu je vynikajúcou voľbou pre aplikácie zahŕňajúce rýchlu manipuláciu s údajmi a požiadavky na spracovanie v reálnom čase.

LC4384C-75FTN256C Rozmery obalu

Rozmery obalu pre LC4384C-75FTN256C:

Parameter	Rozmer (mm)
Veľkosť tela	17 x 17
Výška lopty	0,8
Počet loptičiek	256

LC4384C-75FTN256C výrobca

Lattice Semiconductor Corporation so sídlom v Hillsboro, Oregon, je výrobcom komponentu LC4384C-75FTN256C, prominentnej komponentu FPGA (Field-Programmable Gate Array) známy pre svoju konfigurovateľnosť a všestrannosť v rôznych aplikáciách.Spoločnosť Lattice Semiconductor, ktorá bola založená v roku 1983, vyrezala v polovodičovom priemysle výklenok špecializáciou na nízkoenergetické, malé formálne a prispôsobiteľné riešenia, ktoré uspokoja širokú škálu trhu, od elektroniky po priemyselné aplikácie.LC4384C-75FTN256C, súčasť ich rozsiahlej produktovej zostavy, ilustruje ich záväzok poskytovať pokročilé programovateľné logické zariadenia, ktoré podporujú zložité digitálne systémy so zameraním na inovácie a efektívnosť.

Záver

LC4384C-75FTN256C predstavuje odhodlanie polovodičovej mriežky k inovatívnym a efektívnym technológiám v oblasti polovodičov.Toto zariadenie je vybavené pre podrobné konštrukčné úlohy s flexibilnými možnosťami vstupu/výstupu a pokročilými vnútornými štruktúrami.Je ideálny na použitie v rôznych oblastiach, ako sú priemyselné systémy, elektronika automobilov a spracovanie videa, pretože rýchlo spracováva údaje a dá sa ľahko prispôsobiť rôznym potrebám.Táto príručka zdôrazňuje schopnosť zariadenia hladko zaobchádzať s komplexnými digitálnymi úlohami a zlepšovať celkovú funkčnosť systému, čo sa ukáže ako dôležitý nástroj v programovateľných logických zariadeniach.
