Úvod do riadiacich systémov: Práca, typy a aplikácie

Riadiace systémy používate vždy, keď stroj automaticky udržiava stabilnú hodnotu, ako je teplota, rýchlosť alebo hladina.Tento článok vysvetľuje, čo je riadiaci systém, ako jeho časti spolupracujú a ako spätná väzba udržuje správny výstup.Uvidíte tiež hlavné typy systémov a ich správanie v prevádzke.Zahrnuté sú bežné použitia, výhody a limity.

Katalóg

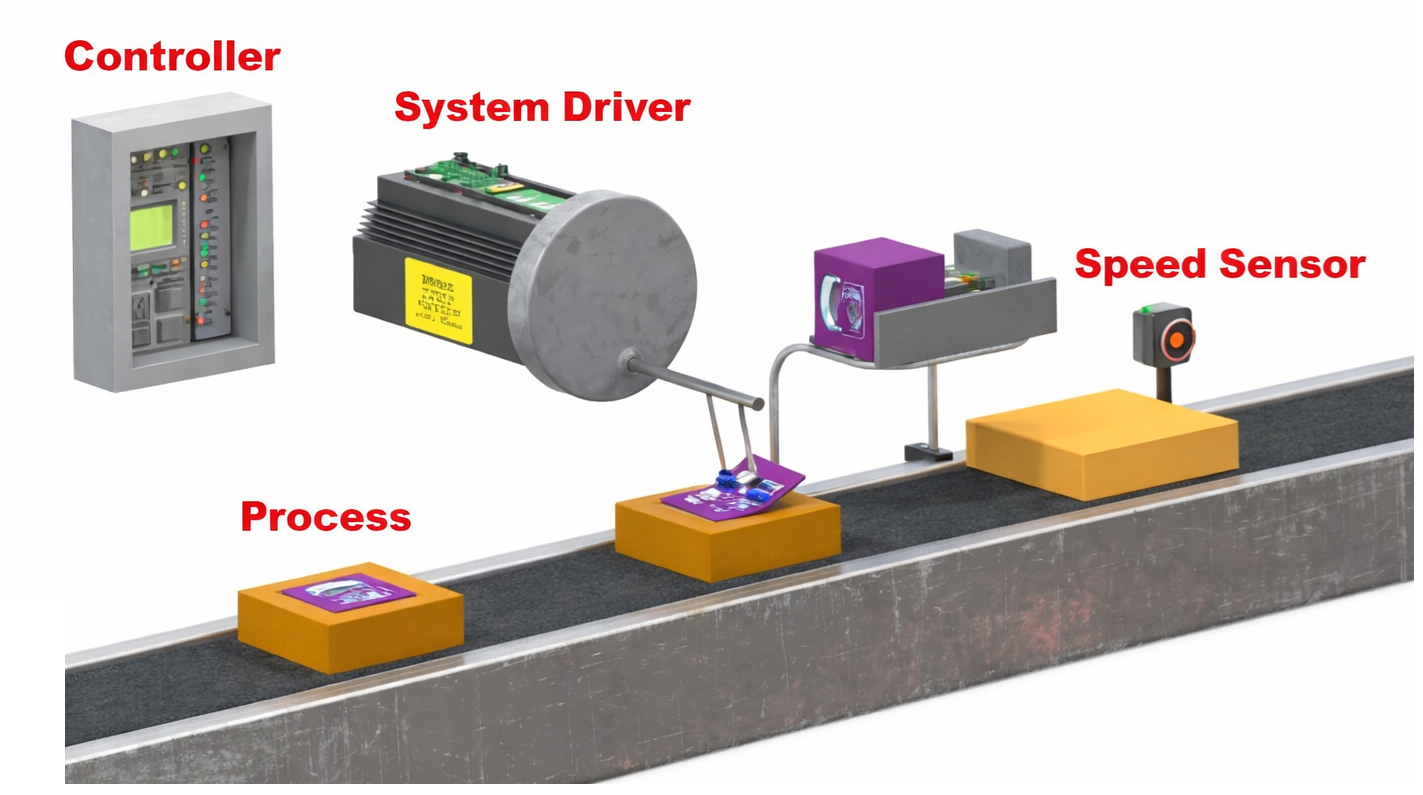

Obrázok 1. Príklad riadiaceho systému

Čo je riadiaci systém?

Riadiaci systém je systém, ktorý udržiava nameranú hodnotu blízko požadovanej cieľovej hodnoty.Jeho účelom je automaticky upraviť proces tak, aby výstup zostal správny aj pri zmene podmienok.Napríklad izbový termostat udržuje teplotu blízko nastavenej úrovne a tempomat udržiava vozidlo na zvolenej rýchlosti.Regulátor hladiny vody tiež udržuje výšku vody na zvolenej značke.Jednoducho povedané, riadiaci systém nepretržite kontroluje a koriguje premennú tak, aby zodpovedala požadovanej hodnote.

Základné prvky riadiaceho systému

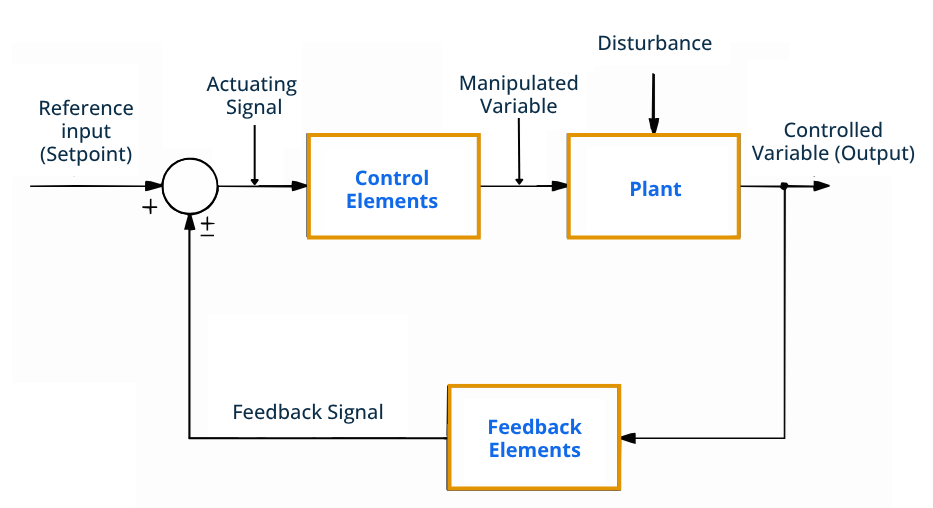

Obrázok 2. Bloková schéma riadiaceho systému

Riadiaci systém sa skladá z niekoľkých štandardných častí, z ktorých každá vykonáva špecifickú úlohu.

• Referenčný vstup (požadovaná hodnota)

Toto je požadovaná hodnota, ktorú sa systém snaží udržať.Predstavuje zvolený cieľový stav.Systém vždy porovnáva skutočnú hodnotu s touto referenciou.

• Aktivačný signál

Toto je signál vytvorený po porovnaní požadovaných a skutočných hodnôt.Predstavuje, koľko úprav je potrebné.Signál pripraví systém na korekciu.

• Ovládacie prvky

Tieto časti riadia proces rozhodovania.Určujú nápravné opatrenie na základe prijatého signálu.Výstup z tejto fázy pripraví proces na úpravu.

• Manipulovaná premenná

Toto je nastaviteľné množstvo odoslané do procesu.Zmena tejto hodnoty ovplyvňuje konečný výstup.Je to premenná, ktorú môže systém priamo meniť.

• Rastlina

Rastlina je riadený proces.Vytvára konečnú výstupnú hodnotu.Cieľom systému je udržať tento výstup na požadovanej úrovni.

• Rušenie

Ide o neželanú zmenu ovplyvňujúcu proces.Môže tlačiť výstup od požadovanej hodnoty.Systém to musí kompenzovať.

• Riadená premenná (výstup)

Toto je skutočný nameraný výsledok procesu.Ukazuje súčasný stav systému.Cieľom je udržať ho rovný referenčnému vstupu.

• Prvky spätnej väzby

Tieto merajú výstup a posielajú informácie späť na kontrolu.Poskytujú systému aktuálny stav.To umožňuje určiť korekciu.

• Signál spätnej väzby

Toto je vrátená informácia o výstupnej hodnote.Predstavuje stav procesu.Systém to používa na porovnanie.

Princíp činnosti riadiaceho systému

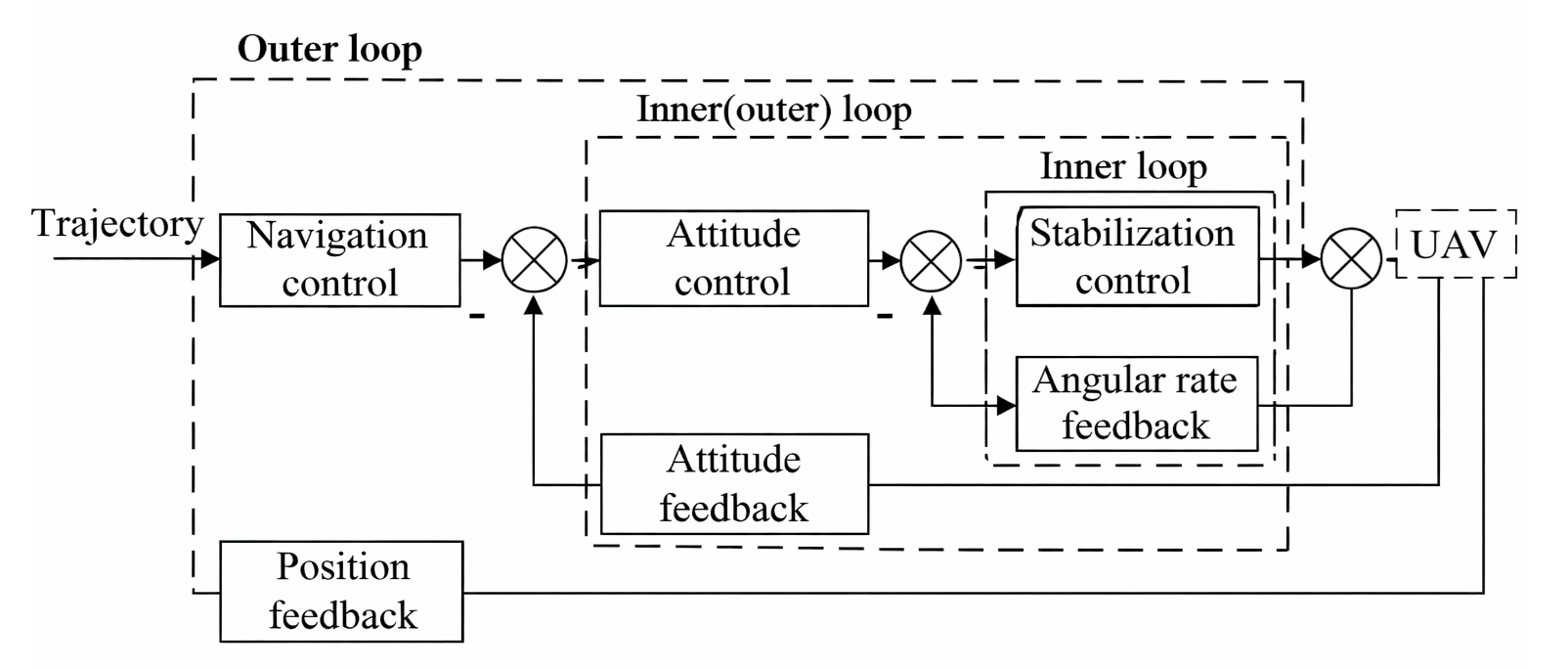

Obrázok 3. Princíp činnosti riadiaceho systému

Princíp činnosti riadiaceho systému začína pridelením požadovanej vstupnej hodnoty systému.Systém potom porovná túto hodnotu so skutočnou výstupnou hodnotou.Rozdiel medzi nimi sa nazýva chybový signál.Ak chyba existuje, systém vygeneruje opravný signál.Táto oprava upraví proces tak, aby sa znížila chyba.Výstup sa mení a znova sa priebežne kontroluje.Cyklus sa opakuje, kým sa výstup nezhoduje s požadovanou hodnotou.

Charakteristika riadiacich systémov

Riadiace systémy sa hodnotia na základe toho, ako dobre fungujú počas prevádzky.Tieto charakteristiky popisujú kvalitu a spoľahlivosť odozvy systému.

Charakteristika	Popis
Stabilita	Výstup áno nerozchádzajú sa;sa po poruche vráti na ustálenú hodnotu
Presnosť	Konečná chyba ≤ ±2–5 % nastavenej hodnoty
Presnosť	Výstup odchýlka ≤ ±1 % pri rovnakom vstupe
Čas odozvy	Počiatočné reakcia nastane v rámci meraného času oneskorenia (td)
Čas vzostupu	Čas od 10 % na 90 % konečnej hodnoty
Čas vyrovnania	Vstúpi a zostáva v pásme ±2 %.
Prestreliť	Vrchol presahuje konečná hodnota podľa % sumy
Ustálený stav Chyba	Neustále offset zostávajúci po stabilizácii
Citlivosť	ΔVýstup / ΔPomer zmeny parametrov
Robustnosť	Udržiava prevádzky napriek zmene rušenia
Šírka pásma	Prevádzkuje efektívne až do -3 dB medznej frekvencie
Opakovateľnosť	Rovnaký vstup produkuje rovnaký výstup v rámci tolerancie
Spoľahlivosť	Prevádzkuje bez poruchy pre menovitý prevádzkový čas (MTBF)
Tlmenie	Oscilácia rozpad určený pomerom tlmenia ζ
Rýchlosť odpoveď	Celkový čas do dosiahnuť stabilný stav

Typy riadiacich systémov

Riadiace systémy sú klasifikované na základe toho, ako narábajú s informáciami, signálmi a reakciou.Sú zoskupené podľa využitia spätnej väzby, formy signálu a matematického správania.

Riadiaci systém s otvorenou slučkou

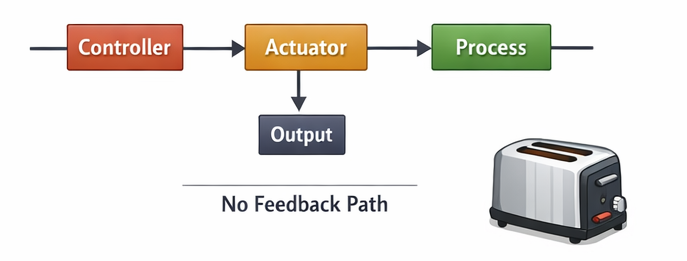

Obrázok 4. Schéma systému riadenia s otvorenou slučkou

Riadiaci systém s otvorenou slučkou je systém, v ktorom výstup neovplyvňuje činnosť riadenia.Systém odošle príkaz a bez kontroly predpokladá, že výsledok je správny.Pretože neexistuje žiadna spätná väzba, nemôže automaticky opraviť chyby alebo poruchy.Výkon závisí hlavne od správnej kalibrácie a prevádzkových podmienok.Tieto systémy sú jednoduché, lacné a ľahko sa navrhujú.Zmeny v záťaži alebo prostredí však môžu ovplyvniť konečný výsledok.Bežné príklady zahŕňajú časovač elektrického hriankovača, ovládanie časovača práčky a pevný časovač zavlažovania.

Systém riadenia s uzavretou slučkou

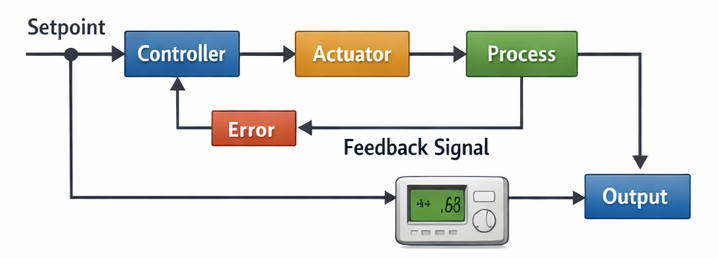

Obrázok 5. Schéma systému riadenia s uzavretou slučkou

Riadiaci systém s uzavretou slučkou je systém, ktorý využíva spätnú väzbu na automatické nastavenie výkonu.Systém zmeria výsledok a porovná ho s požadovanou hodnotou.Ak sa objaví rozdiel, použije sa oprava na zníženie chyby.Toto nepretržité nastavenie umožňuje presnú a stabilnú prevádzku aj pri rôznych podmienkach.Systémy s uzavretou slučkou poskytujú lepšiu presnosť a spoľahlivosť ako systémy s otvorenou slučkou.Sú široko používané v moderných aplikáciách automatického riadenia.Medzi typické príklady patrí ovládanie teploty klimatizácie, tempomat vozidla a automatické regulátory napätia.

Systém nepretržitého riadenia

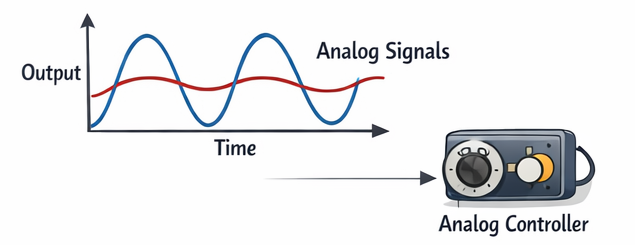

Obrázok 6. Nepretržitý (analógový) riadiaci signál

Systém nepretržitého riadenia spracováva signály, ktoré sa plynule menia v priebehu času.Vstup a výstup existujú v každom okamihu bez prerušenia.Tieto systémy zvyčajne pracujú s analógovými elektrickými alebo mechanickými signálmi.Pretože signály sú nepretržité, odozva je tiež hladká a prirodzená.Systémy so spojitým časom sa bežne vyskytujú v tradičných analógových regulátoroch.Sú vhodné pre fyzikálne procesy vyžadujúce okamžitú reakciu.Príklady zahŕňajú analógové regulátory rýchlosti, ovládanie hlasitosti audio zosilňovača a hydraulické ovládanie polohy ventilu.

Systém diskrétneho riadenia

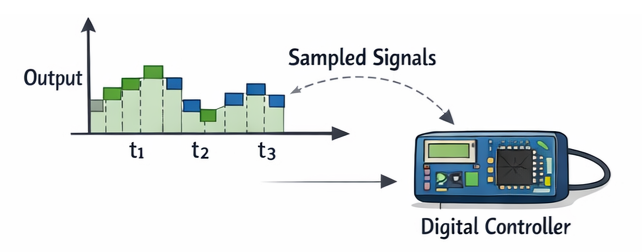

Obrázok 7. Diskrétny (digitálny) riadiaci signál

Systém riadenia s diskrétnym časom pracuje s použitím vzorkovaných dátových signálov.Systém kontroluje a aktualizuje hodnoty iba v určitých časových intervaloch.Tieto signály sú zvyčajne spracovávané digitálnymi ovládačmi alebo mikroprocesormi.Výstup sa mení krok za krokom, nie nepretržite.Takéto systémy umožňujú programovateľnú prevádzku a flexibilné nastavenie.Sú široko používané v modernom elektronickom a počítačovom riadení.Príklady zahŕňajú reguláciu teploty na základe mikrokontroléra, digitálnu reguláciu otáčok motora a inteligentné domáce termostaty.

Lineárny riadiaci systém

Obrázok 8. Vstupno-výstupný vzťah lineárneho systému

Lineárny riadiaci systém sleduje proporcionálny vzťah medzi vstupom a výstupom.Ak sa vstup zdvojnásobí, za rovnakých podmienok sa zdvojnásobí aj výstup.Tieto systémy spĺňajú princíp superpozície, kde kombinované vstupy vytvárajú kombinované výstupy.Lineárne správanie umožňuje predvídateľnú a jednoduchú matematickú analýzu.Väčšina teoretických návrhov riadenia predpokladá pre jednoduchosť lineárnu prevádzku.Lineárne modely pomáhajú pri navrhovaní stabilných a presných systémov.Príklady zahŕňajú elektronické zosilňovače s malým signálom a oblasti riadenia motora s nízkym zaťažením.

Nelineárny riadiaci systém

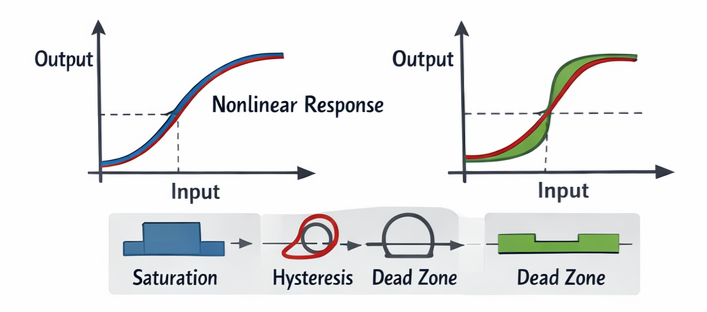

Obrázok 9. Charakteristiky odozvy nelineárneho systému

Nelineárny riadiaci systém má výstup, ktorý nie je úmerný vstupu.Odozva sa mení v závislosti od prevádzkového rozsahu alebo podmienok.Malé zmeny vstupu môžu spôsobiť veľké odchýlky vo výstupe alebo žiadne zmeny.Často sa objavujú efekty ako saturácia, hysterézia a mŕtve zóny.Tieto systémy sa ťažšie analyzujú, ale presnejšie predstavujú fyzikálne procesy.Mnohé systémy sa prirodzene správajú nelineárne.Príklady zahŕňajú limity pohybu robotického ramena, správanie magnetického pohonu a riadenie prietoku ventilu v extrémnych polohách.

Výhody a nevýhody riadiacich systémov

Riadiace systémy zlepšujú konzistenciu a znižujú manuálnu námahu, ale tiež prinášajú zložitosť a náklady.

Výhody riadiacich systémov

• Počas prevádzky systém udržuje výkon blízko požadovanej hodnoty.

• Operátor nemusí neustále nastavovať zariadenie ručne.

• Stroje môžu bežať dlhé hodiny bez častého zastavovania.

• Systém automaticky koriguje zmeny podmienok.

• Prevádzkový stav je možné kontrolovať z panela alebo vzdialeného displeja.

Nevýhody riadiacich systémov

• Náklady na nastavenie sú vyššie ako pri jednoduchých manuálnych systémoch.

• Na nastavenie a servis sú potrební kvalifikovaní pracovníci.

• Senzory a elektronické časti môžu časom zlyhať.

• Nájdenie príčiny problémov môže trvať dlhšie.

• Systém závisí od stabilného elektrického napájania.

Aplikácie riadiacich systémov

Riadiace systémy sa používajú v priemyselnej automatizácii aj v každodenných zariadeniach na automatické udržiavanie správnej prevádzky.

1. Priemyselná výroba

Výrobné stroje zachovávajú konzistentné rozmery a kvalitu produktu.Automatizované montážne linky využívajú reguláciu na zabezpečenie opakovateľnosti.Tým sa znižuje množstvo odpadu a zvyšuje sa účinnosť.

2. Regulácia teploty

Vykurovacie a chladiace zariadenia udržiavajú komfortné podmienky prostredia.Budovy sa spoliehajú na automatické nastavenie na stabilizáciu vnútornej klímy.To zlepšuje energetickú účinnosť a komfort.

3. Dopravné systémy

Vozidlá využívajú kontrolu rýchlosti a stability pre plynulejšiu prevádzku.Moderné autá obsahujú tempomat a trakčné systémy.Tie zlepšujú bezpečnosť a výkon jazdy.

4. Energetické systémy

Elektrické siete regulujú úrovne napätia a frekvencie.Generátory upravujú výkon tak, aby zodpovedal požiadavkám na zaťaženie.Tým je zabezpečená stabilná dodávka elektriny.

5. Robotika a automatizácia

Roboty vykonávajú presné polohovanie a pohybové úlohy.Automatizované stroje pracujú nepretržite s vysokou presnosťou.To umožňuje pokročilú výrobu.

6. Zdravotnícke vybavenie

Zariadenia udržiavajú počas liečby kontrolované prevádzkové podmienky.Monitorovacie zariadenie udržiava hodnoty v bezpečných medziach.To zvyšuje bezpečnosť a spoľahlivosť pacienta.

7. Domáce spotrebiče

Každodenné zariadenia automaticky spravujú nastavenia prevádzky.Práčky a chladničky udržiavajú správne prevádzkové podmienky.To zjednodušuje každodenné úlohy.

8. Letecké systémy

Lietadlá a drony udržiavajú stabilné letové podmienky.Automatické navádzanie udržuje správnu orientáciu a nadmorskú výšku.To podporuje spoľahlivú navigáciu.

Riadiaci systém vs automatizácia vs vstavané systémy

Tieto technológie spolu úzko súvisia, ale slúžia na rôzne inžinierske účely v rámci moderných elektronických a priemyselných produktov.

Funkcia	Kontrola Systém	automatizácia	Vložené Systém
Hlavné zameranie	Regulácia z premenných	Proces exekúcie	Zariadenie prevádzka
Účel	Udržiavať požadovanú hodnotu	Vykonajte úlohy automaticky	Beh venovaný funkcie
Rozsah	Špecifické procesné správanie	Celý pracovný postup	Slobodný produktové zariadenie
rozhodnutie Schopnosť	Na základe namerané hodnoty	Na základe naprogramovaná logika	Na základe firmvéru
Použitie spätnej väzby	Často požadované	Voliteľné	Voliteľné
Typ hardvéru	Senzory a aktuátory	Stroje a ovládače	Mikrokontrolér doska
Softvérová rola	Výpočet a náprava	Sekvenovanie a koordináciu	Zariadenie kontrolná logika
Typ odpovede	Nepretržitý úprava	Úloha exekúcie	Funkčná prevádzka
Veľkosť systému	Malé až stredná	Stredná až veľký	Veľmi malý
Flexibilita	Mierne	Vysoká	Obmedzené
Čas Požiadavka	Vysoká	Mierne	Vysoká
Aplikácia úroveň	Úroveň procesu	Úroveň rastlín	Úroveň produktu
Príklad	Teplota ovládanie	Fabrika výrobnej linky	Inteligentné hodinky
integrácia	Súčasťou automatizácie	Obsahuje riadiacich systémov	Podporuje oboje

Záver

Riadiace systémy udržiavajú stabilitu neustálym porovnávaním skutočného výkonu s cieľovou hodnotou a opravovaním akejkoľvek chyby.Ich výkon závisí od základných prvkov, ako je spätná väzba, činnosť regulátora a riadený proces.Rôzne klasifikácie definujú, ako sa zaobchádza so signálmi a ako presne systém reaguje na poruchy.Vďaka týmto schopnostiam sú riadiace systémy široko používané v priemysle, doprave, energetike, lekárskych prístrojoch a každodennom vybavení.
