Sprievodca IRF4905 P-Channel MOSFET: Špecifikácie, podrobnosti o kolíku a náhrada

IRF4905 P-Channel MOSFET je dôkazom moderného pokroku v elektronickej elektronike, ktorý kombinuje účinnosť technológie HEXFET s adaptabilitou balíka TO-220AB.Tento MOSFET je navrhnutý pre vysokovýkonné prepínanie a nízku rezistenciu, je pre aplikácie, kde dominantná energetická účinnosť a spoľahlivosť sú dominantné.Od automobilových systémov až po riešenia obnoviteľnej energie vás IRF4905 umožňuje ľahké riešiť zložité výzvy v oblasti dizajnu.Tento článok skúma kľúčové vlastnosti, technické špecifikácie a rôzne aplikácie IRF4905 a ponúka cenné poznatky pre tých, ktorí hľadajú robustné riešenia pre moderné elektronické systémy.

Katalóg

Prehľad IRF4905

TenIRF4905, charakterizovaný ako p-kanál MOSFET, sa rozlišuje so začlenením pokročilých techník spracovania.Tieto špičkové metódy udeľujú jeho rýchlym prepínaním, spárované s požadovaným nízkym odporom, čím sa vytvárajú ako základ v efektívnom elektronickom dizajne.Aby sme pochopili zložité výhody, ktoré ponúka IRF4905, je potrebné preskúmať jeho štrukturálne a funkčné prvky, ktoré odhalili svoju univerzálnosť v rôznych aplikáciách.

Prijatie sofistikovaných metód spracovania IRF4905 využíva pokroky v kremíkových materiáloch na zníženie odporu.Minimalizáciou straty energie počas elektrického prenosu zosilňuje energetickú účinnosť v rámci obvodov.Tieto vylepšenia hlboko rezonujú v systémoch zameraných na energiu, ako sú riešenia obnoviteľnej energie alebo automobilové aplikácie.Navigácia v týchto procesoch si vyžaduje spojenie pomysletných vedomostí a praktických skúseností, väčšinou cenných pre vás, aby ste sa snažili zvýšiť výkon zariadenia.

IRF4905, obklopený v široko uznávanom balíku do 220AB, odvodzuje výhodu z jeho prispôsobivosti.Balenie umožňuje bezproblémovú integráciu do rôznych dosiek s obvodmi, vďaka čomu je vhodná na použitie v spotrebnej elektronike, ako aj v systémoch priemyselného riadenia.V praktických nastaveniach sa často uprednostňujú zariadenia, ktoré harmonizujú ľahkú implementáciu s vynikajúcim výkonom.Napríklad efektívny rozptyl tepla v kombinácii s kompaktným dizajnom zohráva značnú úlohu v tepelnom manažmente-v oblasti, v ktorej praktické skúsenosti podstatne dopĺňajú nominálne vedomosti.

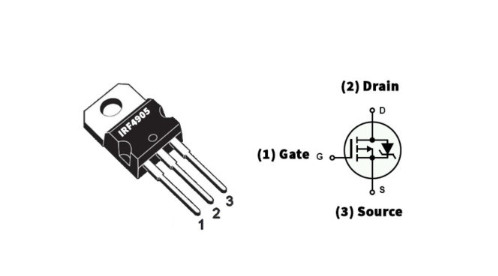

Konfigurácia PIN

Č.	Názov kolíka	Symbol	Funkcia
1	Brána	G	Riadi prúd v kanáli medzi odtokom a zdroj
2	Odtok	D	Vyjadruje niekoľko dier
3	Zdroj	Siežko	Zhromažďuje niektoré diery

Model CAD

Symboly

Stopa

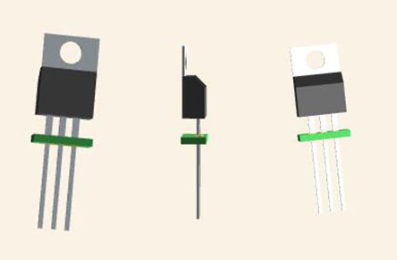

Trojrozmerný model

Technické špecifikácie

Komplexný prehľad technológií InfineonIRF4905PBF, podrobne opisujúce svoje technické špecifikácie, atribúty a parametre výkonnosti spolu s porovnaním s komponentmi, ktoré obsahujú podobné špecifikácie pre informovaný výber a optimálny návrh aplikácií.

Typ	Parameter
Dodací čas továrne	12 týždňov
Pripevniť	Cez otvor
Montáž	Cez otvor
Balenie	Až 220-3
Počet kolíkov	3
Materiál tranzistorového prvku	Kremík
Prúd - kontinuálny odtok (ID)	74a TC
Napätie pohonu (Max RDS ON, min)	10V
Počet prvkov	1
Rozptyl energie (max)	200 W TC
Vypnite čas oneskorenia	61 ns
Prevádzková teplota	-55 ° C ~ 175 ° C TJ
Balenie	Trubica
Séria	Hexfet®
Uverejnený	1997
Kód JESD-609	e3
Stav	Aktívny
Úroveň citlivosti vlhkosti (MSL)	(Neobmedzené)
Počet ukončení	3
Ukončenie	Cez otvor
Kód ECCN	Ucho99
Terminál	Matte Tin (SN) - s bariérou niklu (Ni)
Dodatočná funkcia	Lavianové hodnotenie, vysoká spoľahlivosť, ultra nízka odolnosť
Napätie - hodnotené DC	55V
Vrcholová teplota reflow (° C)	250
Súčasná hodnota	74a
Čas @ vrchol reflow teplota	30 sekúnd
Rozstup	2,54 mm
Počet kanálov	1
Konfigurácia prvkov	Slobodný
Prevádzkový režim	Vylepšenie
Rozptýlenie energie	200W
Pripojenie k prípadu	Odtok
Zapnite čas oneskorenia	18 ns
Typ FET	P-kanál
Uplatňovanie tranzistorov	Prepínanie
Rds on (max) @ id, vgs	20 mΩ @ 38a, 10V
Vgs (th) (max) @ id	4V @ 250μA
Vstupná kapacita (CISS) (max)	3400pf @ 25 V
Brána (qg) (max) @ vgs	180nc @ 10V
Čas vzostupu	99 ns
Odtok na zdrojové napätie (VDSS)	55V
VGS (max)	± 20V
Čas na pád (typ)	96 ns
Nepretržitý prúdový prúd (ID)	74a
Prahové napätie	4V
Kód Jedec-95	Do-220AB
Brána k zdrojovému napätiu (VGS)	20V
Vypúšťajte max (ABS) (ID)	64a
Zdroj na odtok	0,02Ω
Vypustenie na rozdelenie napätia	55V
Pulzný odtokový prúd-max (IDM)	260a
Dvojité napájacie napätie	55V
Čas zotavenia	130 ns
Teplota maximálnej križovatky (TJ)	175 ° C
Nominálny VGS	4V
Výška	19,8 mm
Dĺžka	10,5156 mm
Šírka	4,69 mm
Dosiahnuť SVHC	Žiadny SVHC
Tvrdenie ožarovania	Nie
Status Rohs	ROHS3 kompatibilný
Bezplatný	Obsahuje olovo, olovo zadarmo

Funkcie

Parameter	Špecifikácia
Typ balíka	Až 220
Tranzistorový typ	N kanál
Aplikácia maximálneho napätia (odtok na zdroj)	-55V
Maximálna brána k zdrojovému napätiu	± 20V
Max. Kontinuálny odtokový prúd	–74a
Maximálny pulzný odtokový prúd	–260a
Maximálny rozptyl energie	200W
Minimálne napätie potrebné na vykonanie	-2V až -4V
Maximálne skladovanie a prevádzková teplota	-55 až +175 ° C

Výhody implementácie IRF4905

MOSFET IRF4905 je pozoruhodný svojou mimoriadnou spoľahlivosťou, čo je vlastnosť všeobecne oceňovaná.Jeho robustná výstavba prechádza prísnym hodnotením, aby spĺňala prísne priemyselné normy, čím sa zabezpečuje, že funguje dôsledne aj v tvrdých podmienkach.To posilňuje spoľahlivosť systémov využívajúcich túto komponent.Model IRF4905 sa tiež zaoberá ťažkosťami so zdrojmi, ktorý je ľahko prístupný prostredníctvom mnohých distribútorov, čím sa bráni problémom s dodávateľským reťazcom v bránení pokroku projektu.

IRF4905 vyniká v nízkofrekvenčných scenároch, ktoré sa vyznačujú jej výnimočnou schopnosťou presne zvládnuť značné súčasné zaťaženie.Automobilový a priemyselný odvetvia považujú túto funkciu za väčšinou prospešnú, pretože prispieva k prevádzkovej efektívnosti a rozširuje životnosť systému poskytovaním trvanlivého a presného riadenia prúdu.Takéto poznatky často zdieľajú vy, ktorí uznávajú úlohu IRF4905 pri optimalizácii funkčnosti systému.

Často si môžete všimnúť ľahkosť, s akou štandardná konfigurácia PIN IRF4905 integruje do návrhov.To nielen uľahčuje ľahkú výmenu v existujúcich rámcoch, ale tiež zjednodušuje vývojovú fázu nových projektov.Jednoduchosť aplikácie znižuje čas a náklady spojené s redizajnom obvodu, čím sa zvyšuje časové harmonogramy projektu a rozpočty.Toto slúži ako jemný, ale vplyvný prínos, ktorý umožňuje plynulé prechody komponentov bez obetovania celkového výkonu alebo integrity zariadení.

Alternatívne možnosti IRF4905

• AM90P06-20P

• AUIRF4905

Porovnávacia analýza podobných produktov

Číslo dielu	Výrobca	Pripevniť	Balenie	Odtok na zdrojové napätie (VDSS)	Nepretržitý prúd (ID)	Prúd - kontinuálny odtok (ID) @ 25 ° C	Prahové napätie	Brána k zdrojovému napätiu (VGS)	Rozptýlenie energie
IRF4905PBF	Technológie Infineon	Cez otvor	Až 220-3	55V	74 a	74A (TC)	4 v	20 V	200 w
IRF3205ZPBF	Technológie Infineon	Cez otvor	Až 220-3	-	75 a	75A (TC)	4 v	20 V	170 W
IRF1010ZPBF	Technológie Infineon	Cez otvor	Až 220-3	-	75 a	75A (TC)	4 v	20 V	200 w
AUIRF4905	Technológie Infineon	Cez otvor	Až 220-3	55V	74 a	74A (TC)	2 v	20 V	200 w
HUF75339P3	Na polovodič	Cez otvor	Až 220-3	-	75 a	75A (TC)	-	20 V	140 W

Rôzne aplikácie IRF4905

IRF4905, p-kanál MOSFET, je široko prijatý v rôznych elektronických obvodoch, čo demonštruje jeho účinnosť v prepínaní a riadení prúdu.Jeho impozantná schopnosť ju vynakladá na početné domény a predstavuje jeho prispôsobivosť na komerčné aj priemyselné účely.Bližší pohľad na jeho rozsiahlu škálu aplikácií odhaľuje, ako harmonicky integruje s dnešnou elektronikou.

Prevodníky DC

Moderné elektronické zariadenia často používajú DC prevodníky na udržanie regulácie napätia a výkonovej účinnosti.IRF4905 je základný pre tieto prevodníky, čo umožňuje presnú transformáciu napätia a stabilný výkon.Vďaka svojej schopnosti efektívne spravovať vysoké prúdy a napätie slúži ako spoľahlivé prínosy, ktoré sa snažíte zlepšiť riadenie energie a tepelnú dynamiku a využívať pozoruhodné atribúty MOSFET pre optimálne riešenia.

Zvukové systémy

Svet zvukových zariadení uprednostňuje kvalitu a zosilnenie zvuku a IRF4905 zohráva kľúčovú úlohu pri zvyšovaní zvukovej vernosti.Uľahčenie efektívneho zosilnenia výkonu rozširuje dynamický rozsah zvukových systémov, čo vedie k jasnejšiemu a pôsobivejšiemu zvukovému výstupu.Integrácia takýchto komponentov vám umožňuje vytvárať bohatšie sluchové zážitky a zabezpečiť udržateľnosť zariadení, podporovaných výnimočnými funkciami správy tepla.

Motorové jednotky

V priemyselných aplikáciách, väčšinou motorových diskoch, IRF4905 poskytuje robustnú kontrolu nad elektrickými motormi.Podporuje efektívne prepínanie, ktoré minimalizuje odpad z energetiky a zvyšuje výkon uprostred rôznych požiadaviek na zaťaženie.Táto funkčnosť sa ukazuje ako aktívna v odvetviach požadujúcich konzistentný výkon a efektívnosť, čo prispieva k zníženým prevádzkovým nákladom a dlhšej životnosti zariadení.

Obnoviteľné energetické systémy

Ako obnoviteľné zdroje energie, ako je trakcia solárneho a vetra, sa v týchto systémoch objavuje IRF4905 ako hodnotná súčasť.Jeho vysoká účinnosť a nízke straty vodivosti sú kľúčové pri optimalizácii premeny prírodnej energie na užitočnú elektrickú energiu.Takéto aplikácie odrážajú globálny posun smerom k trvalo udržateľným energetickým postupom, zdôrazňujúc environmentálne vedomie a ekonomickú uskutočniteľnosť.

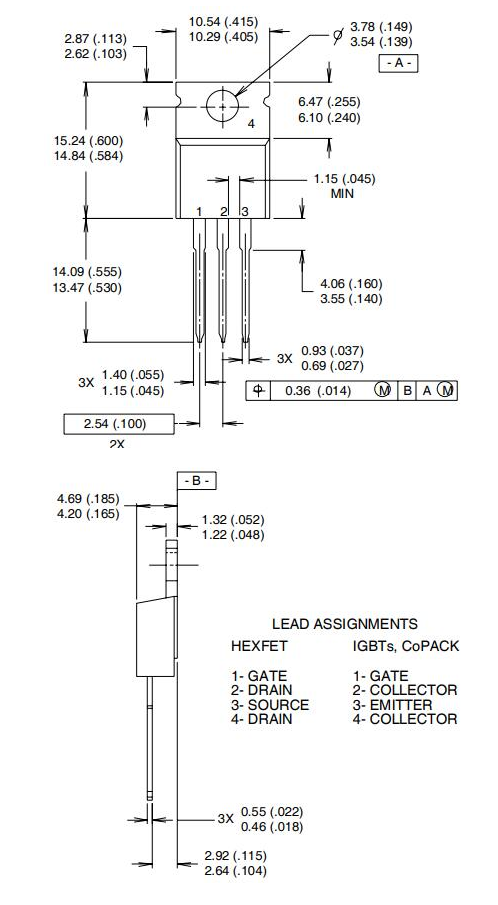

Rozmery

Výrobca

Spoločnosť Infineon Technologies vychádzala zo polovodičov Siemens v roku 1999 a označila transformačnú fázu v priemysle polovodičov.Tento kľúčový prechod nastavil Infineon na kurze smerom k tomu, aby sa stal lídrom v technologických inováciách.Od rozsiahlej odbornosti spoločnosti Siemens sa spoločnosť Infineon pustila na cestu k rozvoju sofistikovaných mikroelektronických riešení, ktoré slúžia širokej škále aplikácií.

S strategickým dôrazom na výskum a vývoj, Infineon trvalo priniesol vysokokvalitné riešenia.Tento záväzok je zrejmý pri dodávke logických aj diskrétnych výrobkov, ktoré reagujú na dynamické a vyvíjajúce sa potreby rôznych sektorov.Spoločnosť Infineon Technologies predstavuje rozsiahlu škálu logických a diskrétnych ponúk polovodičov, premyslene vytvorených tak, aby sa zhodovala s požiadavkami pokroku v technológii.Ich pole zahŕňa energe-efektívne zariadenia a špičkové integrované obvody.

Výrobky spoločnosti Infineon našli aplikácie vo viacerých odvetviach, ktoré riešili jedinečné požiadavky odvetví automobilových, priemyselných a spotrebných elektronických sektorov.Ich neúprosné snahy o inovácie viedli k pozoruhodnému pokroku v energetickej účinnosti a miniaturizácii - ddynamické aspekty zvažované v dnešnom technologickom prostredí.

Datasheet pdf

DataShety IRF3205ZPBF:

IRF3205Z (S, L) .pdf

HUF75339P3 DataShety:

TO220B03 PKG kreslenie.pdf

HUF75339P3.pdf
