Vysvetlené bloky IO: Funkčnosť a aplikácie

Systémy požiarnych poplachov zohrávajú vážnu úlohu pri ochrane životov a majetku tým, že zabezpečujú rýchle a koordinované reakcie počas mimoriadnych udalostí.Dominantou tejto funkcie je ovládač alarmov a jeho podporné komponenty vrátane vstupných/výstupných modulov, výfukových ventilov dymu, dverí požiarnej uzávierky a ďalších základných zariadení.Tieto prvky spoločne vytvárajú synchronizovanú sieť navrhnutú na detekciu, signalizáciu a aktiváciu bezpečnostných opatrení s presnosťou.Tento článok skúma zložité fungovanie a vlastnosti vstupných/výstupných modulov GST-LD-8301 a GST-LD-8303-podporované komponenty, ktoré zvyšujú spoľahlivosť a prispôsobivosť systémov požiarnej bezpečnosti.Od flexibility elektronického kódovania až po robustné postupy zapojenia sa kopáme do kľúčových atribútov, vďaka ktorým sú tieto moduly potrebné v moderných stratégiách požiarnej ochrany.Či už optimalizujete bezpečnosť vo výškových budovách alebo priemyselných zariadeniach, porozumenie funkcie týchto modulov je najvyšším na zabezpečenie integrity a pripravenosti systému.

Katalóg

Funkčnosť

V prípade požiarneho poplachu preberá alarmový radič kľúčovú úlohu a aktivuje rôzne externé riadiace zariadenia prepojené výstupným modulom.Tento zložitý systém pozostáva z niekoľkých komponentov, ktoré pracujú v tandeme, ako sú výfukové ventily dymu, prívodné ventily vzduchu, dvere ohňa, ventilátory a alarmové zvončeky.Každé zariadenie je starostlivo skonštruované, aby reagovalo na príkazy ovládača a zároveň fungovalo kohézne počas mimoriadnych udalostí.Výstupný modul pripojený k slučkovej zbernici ovládača môže byť strategicky umiestnený buď blízko zariadenia, ktoré dohliada, alebo v terminálovej skrinke, čím sa zvýši dostupnosť aj prevádzková efektívnosť.

Schopnosť systému pre elektronické kódovanie na mieste dodáva vrstvu flexibility, ktorá umožňuje úpravy, ktoré sú v súlade so špecifickými technickými potrebami.Táto adaptabilita sa stáva väčšinou pozoruhodná v prostrediach, kde sa musia prispôsobiť opatrenia na požiarnu bezpečnosť tak, aby vyhovovali odlišným štrukturálnym a prevádzkovým charakteristikám.Napríklad vo výškových budovách je možné presnú integráciu výfukových ventilov dymu a požiarne okenice naprogramovať tak, aby efektívne spravovala dym, čím chráni evakuačné trasy a zabezpečuje bezpečnosť jednotlivcov počas vážnych okamihov.

Keď ovládač zistí alarmový signál z detektora, okamžite odošle ovládací signál cez zbernicu do výstupného modulu, ktorý potom aktivuje požadované zariadenie na boj proti požiaru.Táto sekvencia ilustruje dobre koordinovaný mechanizmus odozvy, ktorý nielen spĺňa regulačné normy, ale tiež stelesňuje osvedčené postupy v pohotovostnej pripravenosti.Interakcia tekutín medzi rôznymi komponentmi systému požiarnych poplachov výrazne znižuje riziká a zvyšuje bezpečnosť všetkých cestujúcich.

Prehľad produktu

Funkcie

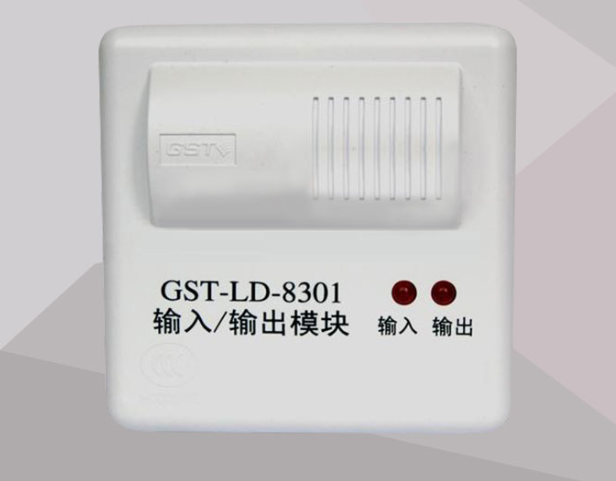

Vstupný/výstupný modul GST-LD-8301 slúži ako pokročilé riadiace rozhranie založené na zbernici, starostlivo vytvorené pre dvojakové vybavenie.To zahŕňa nebezpečné systémy, ako sú dvojkrokové ohnivé dvere valcovacieho uzávierky, vodné čerpadlá a ventilátory výfukových plynov.Modul je nápomocný pri zabezpečovaní presného umiestnenia dverí ohňa, čo umožňuje kontrolu na rôznych úrovniach - od horných až stredných a stredných po dolné polohy.Jeho adaptabilita je pozoruhodná;Môže fungovať ako dva samostatné vstupné/výstupné moduly GST-LD-8301, čím sa výrazne zlepší prevádzková flexibilita v zložitých nastaveniach.

V skutočných scenároch je dominantná spoľahlivosť riadiacich rozhraní.Napríklad vo vysokotlakových prostrediach, ako sú komerčné budovy alebo priemyselné zariadenia, môže schopnosť rýchlo a presne spravovať dvere požiarnej uzávierky rozhodne ovplyvniť bezpečnostné výsledky.Poznatky z viacerých inštalácií ukazujú, že integrácia takýchto modulov vedie k výrazným zlepšeniam v čase reakcie počas mimoriadnych udalostí, čím sa posilňuje celkové zavedené bezpečnostné protokoly.

Vstupný/výstupný modul GST-LD-8303 sa môže pochváliť dvoma kontinuálnymi kódovanými adresami a prispôsobuje maximálne 242 kódov.Táto funkcia umožňuje modulu prijímať príkazy pre dve samostatné akcie od radiča, ktoré ponúka dva riadiace výstupy a dva potvrdzovacie vstupy.Pracuje na normálne otvorenom signáli prepínača, akonáhle je aktivovaný, prenáša tento signál do ovládača cez zbernicu Linkage, spúšťa alarmy a zobrazuje adresu akčného zariadenia.V prípade zlyhania modulu je radič naprogramovaný tak, aby vygeneroval alarm a zároveň naznačuje konkrétne číslo modulu, čím zabezpečuje okamžité povedomie o akýchkoľvek komplikáciách.Prítomnosť dvoch párov normálne otvorených a normálne uzavretých kontaktov, okrem dvoch aktívnych výstupov, ďalej zosilňuje schopnosti modulu.Okrem toho obsahuje detekciu riadkov pre vstup aj výstup, ktorý je dynamický pre zachovanie prevádzkovej integrity.

Technické špecifikácie

Hlavné špecifikácie	Podrobnosti
Pracovné napätie	Napätie zbernice: autobus 24v
	Napájacie napätie: DC24V
Monitorovať prúd	Prúd zbernice: ≤1 mA
	Prúd napájacieho zdroja: ≤6 mA
Prevádzkový prúd	Prúd zbernice: ≤4 mA
	Prúd napájacieho zdroja: ≤ 35 mA
Drôtový systém	Spojte sa s radičom pomocou signálu nepolarity dva autobusy a spojte sa s napájacím zdrojom DC24V pomocou nepolarity Power Two autobusy.
Výstupná kapacita	DC24V/1A (súčet maximálnej výstupnej kapacity Dve skupiny sú DC24V/1A).
Režim riadenia výstupu	Pulz, úroveň (relé normálne otvorené/normálne uzavreté pasívne Kontaktný výstup;Čas ťahania relé je 10s, keď sa začína pulz).
Nastavenie	Metóda inšpekcie obojsmerne normálne otvorenej línie.
Prevádzkové prostredie	Teplota: -10 ℃～+55 ℃
	Relatívna vlhkosť: ≤95% (bez kondenzácie)
Ochrana proti škrupine	IP30
Celkové rozmery	110 mm × 86 mm × 43 mm (s spodnou škrupinou).

Podrobnosti o zapojení

Vo svete zapojenia pre moduly označené ako stav „normálne otvorené riadenie inšpekcie“, premyslený prístup zahŕňa pripojenie koncového odporu 4,7 kΩ paralelne na konci vstupného vedenia modulu, konkrétne pri termináli najvzdialenejšej od modulu.Toto starostlivé umiestnenie slúži na stabilizáciu signálu a zároveň účinne znižuje rušenie hluku.Takéto opatrenia môžu výrazne posilniť spoľahlivosť systému, čo mu umožňuje vykonávať s väčšou dôverou.V prípade modulov nakonfigurovaných na „normálne uzavretý riadok inšpekcie“ sa odporúča inštalácia koncového odporu 4,7 kΩ v sérii na rovnakom termináli.Toto nastavenie zohráva dynamickú úlohu pri zachovaní integrity obvodov a zabezpečuje, aby systém fungoval predvídateľne v rôznych prevádzkových podmienkach.

Pri vyhodnotení výstupnej fázy modulu je múdre pripojiť koncový odpor so 4,7 kΩ paralelne s diódou IN4007 v sérii.Táto konfigurácia plní dve základné funkcie: rezistor zaručuje vhodné ukončenie signálu, zatiaľ čo dióda pôsobí ako ochrana pred potenciálnou reverznou polaritou, čo by inak mohlo viesť k poškodeniu obvodu.Premyslená integrácia týchto komponentov predstavuje nuantné porozumenie dynamiky obvodu a potrebu ochranných opatrení v elektronických vzoroch.

Praktické skúsenosti v teréne ukazujú, že starostlivá pozornosť k detailom v konfiguráciách zapojenia môže zabrániť mnohým spoločným výzvam vrátane degradácie signálu a zlyhania zariadenia.Napríklad technici často pozorujú, že zlyhanie správneho ukončenia riadkov môže viesť k nevyspytateľnému správaniu systému.To zdôrazňuje hodnotu dodržiavania zavedených postupov, ktoré nielen podporujú plynulejšiu prevádzku, ale tiež prispieva k životnosti zariadenia.
