Sprievodca AT24C256 EEPROM: PINOUT, DATASEET a MAMELE Adressing

AT24C256 EEPROM vyniká ako spoľahlivý a všestranný komponent s dvojradobňou sériovej pamäte, ktorý ponúka 256 kilobít úložného priestoru na podporu rôznych úloh na ochranu elektronických údajov.Tento článok poskytuje komplexný sprievodca AT24C256, ktorý pokrýva jeho dataShet, konfiguráciu PIN a jedinečné mechanizmy adresovania.Preskúmame aj jej kompatibilitu s mikrokontrolérmi Arduino.Pripojte sa k nám, keď sa kopáme do technických špecifík tohto EEPROM, jeho potenciál rozširovania pamäte a jej praktické aplikácie v rôznych technologických krajinách.Či už chcete vylepšiť protokolovanie údajov, zefektívniť ukladanie alebo zabezpečiť svoje údaje, AT24C256 má čo ponúknuť.

Katalóg

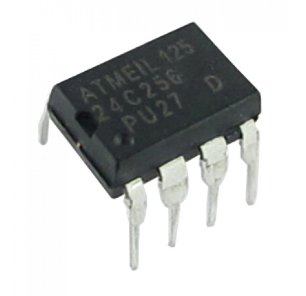

Prehľad AT24C256 EEPROM

Ten AT24C256 EEPROM je multifunkčný a spoľahlivý komponent s 8-kolíkovými pamäťami s pôsobivou úložnou kapacitou 32 kbytov.Efektívne si uchováva údaje, uchováva informácie, aj keď sa stratí napájanie, podobne ako funkcia jednotky USB.Táto charakteristika zaisťuje bezpečné ukladanie údajov a poskytuje konštantný referenčný bod bez ohľadu na prerušenia energie.Vďaka svojej schopnosti podporovať aktualizáciu údajov a získavanie údajov je vhodná pre rôzne aplikácie, najmä v prostrediach požadujúcich časté úpravy údajov.

AT24C256, ktorý je prevádzkovou v rámci držiaka napätia od 1,7 V do 5,5 V, harmonizuje AT24C256 s systémami 3,3 V a 5V, čím obohacuje jeho využitie naprieč rôznymi technologickými krajinami.Táto adaptabilita uľahčuje jej hladké začlenenie do rôznych elektronických prostredí, od gadgetov pre domácnosť po systémy priemyselného regulácie, kde takáto flexibilita môže zvýšiť účinnosť zariadenia.Napríklad v tejto vlastnosti často môžete nájsť hodnotu, pretože pomáha pri tvorbe zjednodušených produktov bez potreby viacerých variácií komponentov.

EEPROM AT24C256 umožňuje pripojenie až 8 podobných EEPROMS v sérii, čo poskytuje rozšírené úložisko na riešenie väčších súborov údajov alebo zvýšenie vášho dopytu.Táto rozšíriteľnosť sa ukazuje, že je mimoriadne prospešná v oblastiach, ako je zaznamenávanie údajov v rámci vedeckých vyšetrovaní alebo rozsiahle ukladanie parametrov v telekomunikáciách.V praktických situáciách môžete využiť túto schopnosť dosiahnuť vysokú dátovú kapacitu bez obetovania výkonu systému alebo fyzickej stopy.

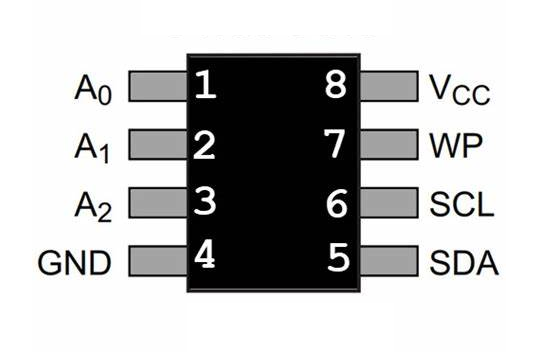

Konfigurácia PIN

Čap	Názov kolíka	Opis
1	A0	Užívateľ konfigurovateľný čip Vyberte
2	A1	Užívateľ konfigurovateľný čip Vyberte
3	Nc	Žiadne spojenie
4	GND	Uzemnenie
5	SDA	Pin
6	Scl	Pin
7	WP	Napíšte ochranu kolíka
8	VCC	Napájací kolík

Zdroje

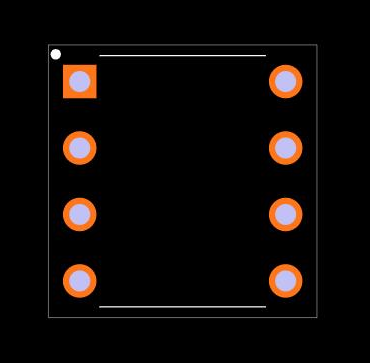

Stopa

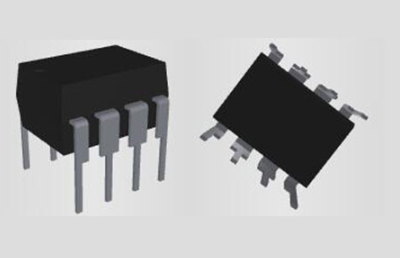

Vizualizácia

Technické špecifikácie

Technológia mikročipov AT24C256B-PU špecifikácie a atribúty.

Typ	Parameter
Pripevniť	Cez otvor
Montáž	Cez otvor
Balenie	8-DIP (0,300, 7,62 mm)
Počet kolíkov	8
Balík dodávateľských zariadení	8-pDIP
Pamäť	Neprchavý
Prevádzková teplota	-40 ° C ~ 85 ° C TA
Balenie	Trubica
Uverejnený	1997
Stav	Zastaraný
Úroveň citlivosti vlhkosti (MSL)	1 (neobmedzený)
Maximálna prevádzková teplota	85 ° C
Prevádzková teplota	-40 ° C
Napätie - napájanie	1,8 V ~ 5,5 V
Časť	1 MHz
Základné číslo dielu	AT24C256
Rozhranie	2-drôtové, I2C, sériové
Maximálne napájacie napätie	5,5 V
Minimálne napätie	1,8 V
Veľkosť pamäte	256 kB (32 k x 8)
Nominálny prúdový prúd	3ma
Frekvencia	1 MHz
Čas	550ns
Formát pamäti	Eeprom
Pamäťové rozhranie	I2c
Napíšte čas cyklu - slovo, stránka	5 ms
Hustota	256 kb
Maximálna frekvencia	400 kHz
Dosiahnuť SVHC	Žiadny SVHC
Tvrdenie ožarovania	Nie
Status Rohs	ROHS3 kompatibilný

Funkcie

Funkcia	Opis
Prevádzka napätia	Prevádzka nízkeho napätia a štandardného napätia: 1,8 V (vcc = 1,8 V až 5,5 V)
Organizácia	Interne organizované ako 32 768 x 8
Rozhranie	Dvojvodičové sériové rozhranie
Potlačenie hluku	Spúšťač Schmitt s filtrovanými vstupmi pre hluk potlačenie
Protokol prenosu údajov	Obojsmerný protokol prenosu údajov
Kompatibilita	1 MHz (5,0 V, 2,7 V, 2,5V), 400 kHz (1,8 V)
Ochrana	Napíšte chráňte PIN pre hardvérové ​​a softvérové ​​údaje ochrana
Režim zápisu stránky	64-bajtový režim zápisu stránky (Prispôsobené čiastočné stránky)
Načasovanie cyklu	Samostatný cyklus zápisu (5 ms max)
Spoľahlivosť	Vytrvalosť: jeden milión cyklov zápisu
	Uchovávanie údajov: 40 rokov
Dodržiavanie životného prostredia	K dispozícii sú zariadenia bez olova/bez halogénu
Možnosti balíka	8-vedľajší Jedec PDIP, Jedec Soic, Eiaj Soic, Ultra-THIN Balík malých polí (SAP), TSSOP a DBGA2
Predaj	Forma oblátok, vaflové balenie a narážané doštičky

Rozmanité použitie EEPROM AT24C256

Protokolovanie údajov

AT24C256 EEPROM často vidí použitie v systémoch na zaznamenávanie údajov a poskytuje robustné ukladanie, kde nemožno ohroziť spoľahlivosť údajov.Vďaka svojej neprchavej charakteristike zostávajú údaje neporušené uprostred prerušenia energie, čo sa ukazuje neoceniteľné pri dokumentácii časovo citlivých podmienok prostredia, ako je teplota a vlhkosť.V praktických aplikáciách môžete premyslene zostaviť nastavenia na pravidelné zachytávanie a zabezpečenie informácií o senzoroch a predstavovať prispôsobivosť a odolnosť EEPROM.

Zvukové zariadenia

V rámci zvukových zariadení - vrátane digitálnych zvukových hráčov a načúvacích pomôcok - zohráva EEPROM AT24C256 hlavnú úlohu pri zachovaní špecifiká a preferencií konfigurácie.Jeho schopnosť udržiavať údaje bez elektriny zaisťuje, že tieto prístroje zachovávajú osobné nastavenia a ponúka plynulú interakciu aj po napájacích cykloch.Firmvér bol šikovne doladený, zlepšuje efektívnosť operácií čítania a zápisu a podporuje dlhodobý výkon zariadenia.

Riešenia sekundárneho ukladania

Ak sa používa ako zdroj sekundárneho úložiska, EEPROM AT24C256 je praktická kompaktná možnosť pre zariadenia, ktoré potrebujú miernu rozširovanie pamäte.Táto aplikácia pomáha mikrokontrolérom riadené systémy spravovať nekritické údaje a rezervovať primárnu pamäť pre intenzívnejšie procesy.Tieto systémy môžete navrhnúť s horlivým zameraním na vzory prístupu do pamäte a využívať efektívnu správu úložiska na rozšírenie dĺžky životnosti zdrojov pamäte.

Analytika údajov

At24c256 EEPROM, ktorý zahŕňa pokročilé analytiku údajov, väčšinou v prenosných alebo okrajových zariadeniach, slúži ako pomocné úložisko pre prechodné údaje a parametre.Jeho priame rozhranie zjednodušuje začlenenie do analytických rámcov, čo umožňuje nasadenie algoritmu SWIFT, ktoré sa používa na prístup k uloženým koeficientom alebo historickým záznamom.Môžete pozorovať jeho transformačný vplyv pri zvyšovaní výpočtovej účinnosti, občas odomknutie pozoruhodných pokrokov.

Ďalšie potreby pamäte

V scenároch, v ktorých požaduje architektúra systému, rozšírila pamäť na zvýšenie funkčnosti, EEPROM AT24C256 predstavuje dostupnú cestu.Väčšinou je to výhodné pre zabudované systémy s obmedzenými priestormi na doskách alebo obmedzenými rozpočtami pre cenové alternatívy.Túto EEPROM môžete často využívať na zvýšenie schopností bez významných redizajnov, čo odráža jeho praktickú užitočnosť pri navigácii zložitosti dizajnu a propagácii technologickej obratnosti.Tieto stratégie zdôrazňujú významný príspevok EEPROM k vývoju modernej elektroniky.

Ekvivalent

• 24LC512

Alternatíva

• 24C04

• 24LC1026

• 25LC040

• 24C32

Optimálne zapojenie sa do EEPROM AT24C256

Konfigurácia I2C komunikácie

Využitie EEPROM AT24C256 EEPROM k úplnému zahŕňa inicializáciu spoľahlivého komunikačného kanála I2C.Pripojené diagramy pôsobia ako základné vodiace vodiče a nasmerujú presné zapojenie kolíkov SCK a SDA do vášho mikrokontroléra.Integrácia vhodných odporov na vytiahnutie zvyšuje spoľahlivosť a odolnosť týchto línií, čo pomáha vyhnúť sa problémom s údajmi v dôsledku rušenia.Proces vylepšujúcich hodnôt odporu, ktorý zodpovedá potrebám obvodu, môže podstatne posilniť integritu signálu, čím sa podporí bezpečný tok údajov.

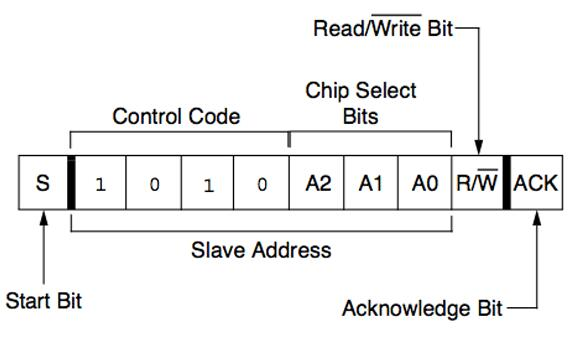

Riešenie viacerých EEPROMS

Úloha riešenia zisku pri koordinácii mnohých jednotiek EEPROM.Konfiguráciou kolíkov adresy A0, A1 a A2 každá jednotka dostáva jedinečnú identitu, ktorá mikrokontroléru umožňuje hladko navigovať viacero zariadení a vyhnúť sa komunikačným zrážkam.Strategické plánovanie nastavenia adresy počas fázy návrhu hardvéru môže zmierniť budúce rozšírenie, zníženie problémov s škálovateľnosťou projektu a uľahčenie aktualizácií systému.

Udržiavanie bezpečnosti a integrity údajov

Funkcia ochrany zápisu v AT24C256 chráni citlivé informácie pred neoprávnenými zmenami.Aktivácia tohto riadenia zaisťuje vážne údaje, predovšetkým v scenároch, kde je integrita údajov podstatná.Začatie týchto bezpečnostných prvkov na začiatku fáz navrhovania môže zmierniť potenciálne riziká, amplifikácia robustnosti systému.Okrem toho aplikácie ukazujú, že kombinácia ochrany hardvéru s protokolmi bezpečnosti softvéru formuluje robustnú obranu, čím zabezpečuje komplexnú bezpečnosť údajov.

Efektívne vykonávanie prenosu údajov

Presnosť pri programovaní Adresa registra je kľúčom pre plynulé operácie prenosu údajov, čo umožňuje spoľahlivé čítanie a písanie pri minimalizácii chýb.Pochopenie rámca riešenia zariadenia spojeného s praktickými programovacími postupmi je aktívne pri maximalizácii schopností EEPROM.Okrem toho výmena poznatkov alebo taktík pri konfigurácii týchto registrov môže viesť k vylepšeným súdržným dizajnom v tímových projektoch.

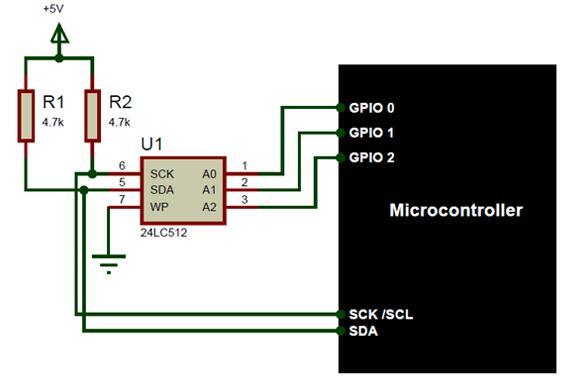

Úvahy o návrhu obvodu pre AT24C256 EEPROM

Pripojte čiary SCK a SDA v AT24C256 EEPROM k príslušným kolíkom mikrokontroléru, pričom sa uistite, že začlenite vhodné odpory na vytiahnutie.Tieto odpory sú nápomocné pri udržiavaní riadkov zbernice I2C v stabilnom a predvolenom vysokom stave, čím sa znižuje rušenie hluku a zlepšuje integritu signálu.V prostrediach náchylných na elektromagnetické interferencie sa udržiavanie stabilnej komunikácie na týchto linkách stáva užitočným pre dôveryhodný prenos údajov.

Adresa PIN A0, A1 a A2 významne ovplyvňujú výber jednotlivých čipov EEPROM.V systémoch vyžadujúcich viac EEPROMS tieto kolíky umožňujú jedinečný výber každého čipu nastavením rôznych konfigurácií adries.To uľahčuje bezproblémovú integráciu viacerých zariadení.Vyhýbanie sa chybám údajov v návrhoch hustých obvodov vyžaduje jedinečné priradenia adries, aby sa zabránilo neúmyselnému prístupu k nesprávnym čipom, čo je obava často pozorované v zložitých návrhoch systému.

Zápisový chránený kolík pôsobí ako preventívne opatrenie pre EEPROM.Zapojenie tohto PIN môže bezpečne uzamknúť údaje, blokovať neúmyselné zápisy a ochranu uložených informácií.Táto funkcia sa ukazuje ako obzvlášť prospešná v systémoch, v ktorých je zachovanie integrity údajov závažná, pretože nezamýšľané zmeny by mohli mať za následok značné zlyhania systému alebo stratu údajov.Interakcia s AT24C256 EEPROM zahŕňa použitie registračných adries na adeptne spravovanie úloh čítania alebo zápisu jeden bajt naraz.Metodickým prístupom k registrom môžete vykonávať efektívne dátové operácie.Dizajn profesionálneho obvodu zdôrazňuje túto štruktúrovanú komunikáciu s cieľom zabezpečiť fungovanie zariadení v rámci očakávaných parametrov, čím minimalizuje potenciálne chyby v oblasti spracovania údajov.

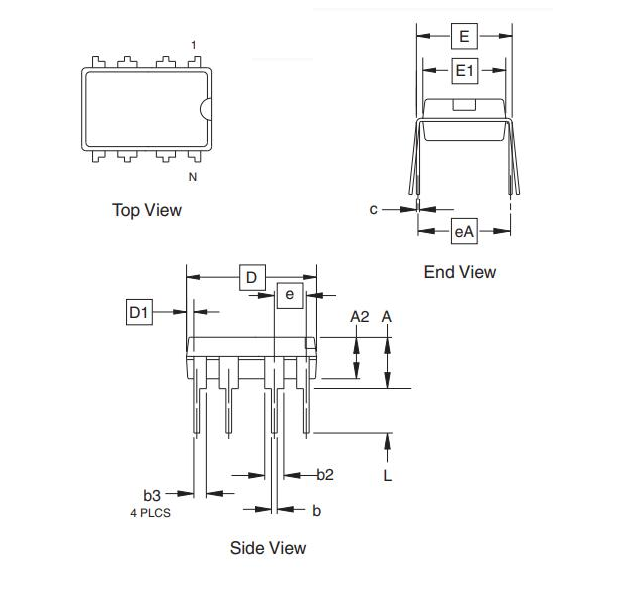

Rozmer

Výrobca

Technológia Microchip má sídlo v Chandler v Arizone a je známa svojou odbornosťou v oblasti mikrokontrolérov a analógových riešení.Cieľom spoločnosti sa zameriava na poskytovanie spoľahlivých výrobkov, cieľom je znížiť náklady na systém a zrýchlenie vstupu na trhu.Ich rozsiahla škála výrobkov slúži na celom svete rôznych aplikácií vrátane automobilových systémov, spotrebnej elektroniky a priemyselných strojov.Táto široká príťažlivosť ilustruje schopnosť Microchip prispôsobiť sa a splniť zložité požiadavky rôznych trhov.

Technológia mikročipov kladie výrazný dôraz na inovácie a zabezpečenie kvality, ktoré oprávňujú odvetvia vykonávať presnosť a funkčnosť.Začlenením pokročilých bezpečnostných opatrení a možností pripojenia, riešenia spoločnosti Microchip držia krok s neustále sa meniacimi požiadavkami moderných technologických infraštruktúr.Odhodlanie spoločnosti na energeticky efektívne návrhy podporuje aj trvalo udržateľné postupy, ktoré sú v súlade s posunom odvetvia smerom k minimalizácii vplyvu na životné prostredie na elektroniku.

Datasheet pdf

AT24C256B-PU DataShety:
