GAL20V8B-15LJN: Funkcie, Pinout, Applications and Programming Guide

GAL20V8B-15LJN je vynikajúce zariadenie určené pre mnoho digitálnych úloh.Táto príručka sa pozorne zameriava na to, čo dokáže GAL20V8B-15LJN, zameraná na jej flexibilitu a silný výkon v rôznych použitiach od ovládacích strojov po napájanie každodenných gadgetov.Budeme sa zaoberať jeho hlavnými funkciami, ako je nastavený a ako ho naprogramovať, a ponúkneme jasný pohľad pre každého, kto chce vo svojich projektoch používať pokročilé logické riešenia.

Katalóg

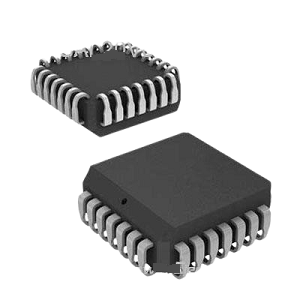

GAL20V8B-15LJN Popis

Ten Gal20v8b-15ljn Z mriežky Semiconductor je v rodine zariadení GAL® 20V8 standout, známy pre svoju účinnosť a vysokorýchlostnú prevádzku.Tento model je navrhnutý pomocou technológie E2CMOS, ktorá sa oslavuje pre nízku spotrebu energie pri zachovaní vysokého výkonu.Primárne využívané v digitálnych logických aplikáciách, ako je dekódovanie adries, prepojenie zariadení a výmena logiky, je Gal20V8B-15LJN univerzálny a vhodný pre široké spektrum programovateľných logických aplikácií.GAL20V8B-15LJN obsahuje konfiguráciu 8 makrocelkov, maximálnu prevádzkovú frekvenciu 62,5 MHz a oneskorenie šírenia iba 15 nanosekúnd, ktoré zabezpečujú rýchly a spoľahlivý výkon.Pôsobí na štandardnom napájaní 5V a je dodávaný v balíku 28-pin PLCC (plastový olovený čipový nosič).

Ak hľadáte spoľahlivé a efektívne programovateľné logické riešenie, GAL20V8B-15LJN je skvelá voľba.Je postavený tak, aby poskytoval silný výkon, čo z nej robí inteligentnú voľbu pre podniky, ktorých cieľom je aktualizovať svoju technológiu.Ak uvažujete o hromadnej objednávke, je to perfektná príležitosť na optimalizáciu vašich aplikácií a čo najviac z vašej infraštruktúry.

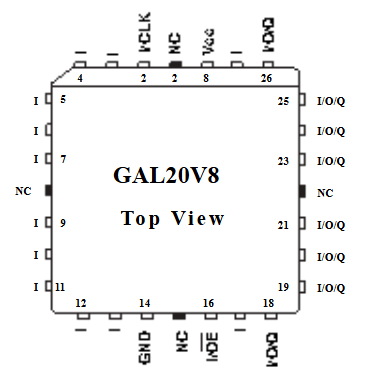

GAL20V8B-15LJN Configuration

Ten Gal20v8b-15ljn je a Generic Array Logic (GAL) Zariadenie, programovateľné logické zariadenie používané v rôznych digitálnych logických aplikáciách.Ten konfigurácia PIN nasleduje a Štandardné 24-kolíkové dvojprúdové rozloženie in-line balenie (DIP), so vstupmi, výstupmi a riadiacimi kolíkmi jasne definované.

Na ľavá strana z diagramu (kolíky 1-12) vidíme predovšetkým vstupné (i) kolíky, ktoré umožňujú zariadeniu prijímať signály z externých obvodov.PIN 1 a niekoľko ďalších kolíkov (5, 7, 9 a 11) sú označené ako vstupy (i).Pin 6 a 22 sú označené NC (bez pripojenia), čo znamená, že nie sú elektricky pripojené k vnútorným obvodom.Pin GND (mletý) je umiestnený v kolíku 12 a slúži ako referenčné napätie zariadenia.

Na pravá strana (PIN 13-24), máme vstupné/výstupné (I/O) kolíky, ktoré sú konfigurovateľné ako vstupy alebo výstupy v závislosti od naprogramovanej logiky.Tieto I/O kolíky (18, 19, 21, 23, 25 a 26) poskytujú flexibilné pripojenie.Pin režim (PIN 15) na definovanie prevádzkového režimu zariadenia a kolík VCC (napájanie) v kolíku 24 poskytuje potrebné napätie pre správnu prevádzku.

Na vrchol Z zariadenia existujú ďalšie riadiace signály vrátane MCLK (hlavné hodiny, kolík 2) a ďalšie kolíky NC.Pinout of the GAL20V8B umožňuje efektívny digitálny dizajn logiky, vďaka čomu je v programovateľných logických obvodoch široko používaný komponent.

GAL20V8B-15LJN CAD MODELY

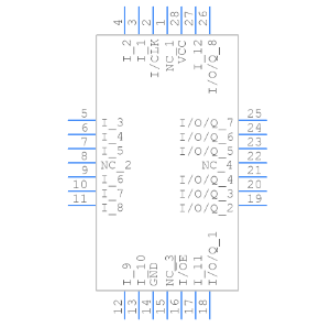

Symbol gal20v8b-15ljn

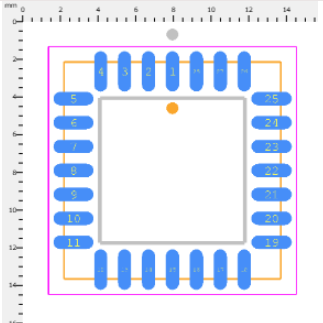

Gal20v8b-15ljn stopa

Funkcie gal20v8b-15ljn

• Oneskorenie šírenia: GAL20V8B-15LJN sa môže pochváliť maximálnym oneskorením šírenia 15 nanosekúnd, čo znamená, že dokáže zvládnuť rýchle prechody signálu a efektívne fungovať v časovo citlivých aplikáciách.

• Prevádzková frekvencia: Podporuje maximálnu prevádzkovú frekvenciu 62,5 MHz, ktorá uľahčuje rýchle spracovanie a citlivosť v zložitých digitálnych logických obvodoch.

• Nízka spotreba energie: Zariadenie využíva technológiu E2CMOS, variant CMO, ktorý zdôrazňuje energetickú účinnosť.Táto technológia zaisťuje, že GAL20V8B-15LJN spotrebuje menej energie, vďaka čomu je ideálna pre aplikácie, kde je potrebná energetická účinnosť bez obetovania výkonu.

• Preprogramovacia technológia bunkovej technológie E2: GAL20V8B-15LJN je vybavený elektricky vymazateľnými bunkami, čo podľa potreby umožňuje preprogramovanie a aktualizáciu logických funkcií.Táto funkcia poskytuje vynikajúcu flexibilitu a adaptabilitu pri zmene hardvérových prostredí alebo aktualizácií systému.

• Všestranné výstupné logické makrocelky: Zahŕňa 8 výstupných logických makrocellov, ktoré je možné individuálne naprogramovať pre rôzne logické funkcie, čo umožňuje prispôsobiť zariadenie konkrétnym potrebám.Tieto makrocelly podporujú konfigurovateľnú výstupnú polaritu a môžu emulovať funkčnosť 24-kolíkových zariadení PAL, vďaka čomu je Gal20V8B-15LJN všestrannou voľbou pre celý rad digitálnych aplikácií.

• Vylepšená testovateľnosť: Zariadenie je vybavené predpätiami a zapnutím možností resetovania pre všetky registre, čím sa zabezpečuje 100% funkčná testovateľnosť.Tento aspekt je vynikajúci na udržanie spoľahlivosti a predvídateľnosti v prevádzkových prostrediach, najmä ak je dôležitá integrita a výkon systému.

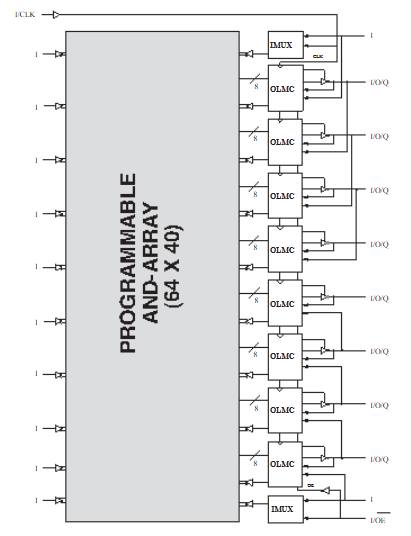

Gal20v8b-15ljn bloková schéma

GAL20V8B-15LJN je generické zariadenie logiky polí (GAL), ktoré pozostáva z programovateľného a oslavy (64 x 40), ktoré umožňuje flexibilnú logickú implementáciu.Bloková schéma predstavuje programovateľné a armay, ktorý slúži ako primárny logický motor, kde sú logicky kombinované vstupy a signály spätnej väzby.Táto programovateľná matica umožňuje nakonfigurovať rôzne kombinácie a sekvenčné logické funkcie, ktoré ponúka flexibilitu v digitálnom obvode.

Na pravej strane diagramu sú viditeľné OLMC (výstupné logické makro bunky), z ktorých každá je pripojená k výstupom a oslavy.Tieto makro bunky definujú správanie výstupných kolíkov, či už fungujú ako kombinácia logiky alebo sekvenčná logika s úložným priestorom flip-flop.Okrem toho jednotky IMUM (vstupné multiplexor) povoľujú smerovanie interného signálu, čím ďalej vylepšujú programovateľnosť zariadenia.I/OQ (vstupné/výstupné kolíky) predstavujú rozhranie medzi zariadením a externými obvodmi, čo umožňuje obojsmernú komunikáciu v závislosti od nakonfigurovanej logiky.

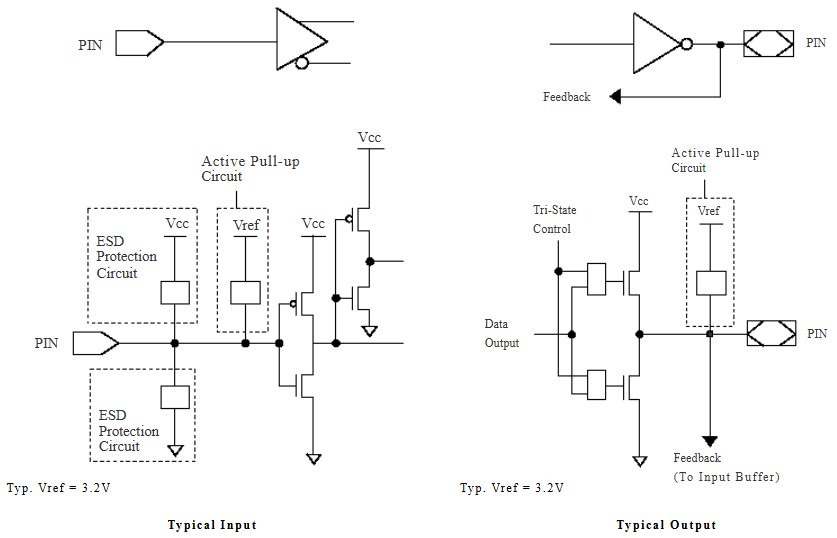

Schéma vstupu/výstupu

Schéma vstupného/výstupného ekvivalentu Gal20V8B-15LJN ilustruje vnútorné elektrické charakteristiky vstupných a výstupných kolíkov zariadenia.Tieto schémy zdôrazňujú, ako programovateľné logické zariadenie (PLD) riadi signály prostredníctvom ochranných obvodov, aktívnych ťahov a mechanizmov riadenia trojstieka, čím zabezpečuje spoľahlivú prevádzku v digitálnych obvodoch.

Ten Typický vstup Schéma ukazuje štruktúru vstupného kolíka, ktorý zahŕňa ochranné obvody ESD (elektrostatický výboj), aby sa zabránilo poškodeniu pri prechodnom napätí.Aktívny obvod vytiahnutia zaisťuje, že kolík udržuje definovanú logickú úroveň, keď ho nie je v riadení vonkajšieho signálu, čo bráni plávajúcim stavom, ktoré by mohli spôsobiť nepredvídateľné správanie.Referenčné napätie (VREF = 3,2V) hrá úlohu pri nastavovaní prahu na detekciu logiky vysoké alebo nízke stavy.

Ten Typický výstup Schéma ilustruje výstupnú štruktúru, ktorá obsahuje dvojicu tranzistorov s push-pull, ktorý umožňuje silné schopnosti pohonu pre vysoké aj nízke logické stavy.Funkcia ovládacieho prvku Tri-State umožňuje výstupnému kolíku vstúpiť do stavu s vysokou impedanciou pre konštrukcie orientované na zbernicu, kde viac zariadení zdieľa rovnaké pripojenie.Cesta spätnej väzby poskytuje interné pripojenie späť do logického poľa, čo umožňuje zariadeniu monitorovať alebo synchronizovať stav výstupu s inými logickými funkciami.Aktívny obvod na vytiahnutie zaisťuje v prípade potreby spoľahlivé úrovne napätia.

GAL20V8B-15LJN je navrhnutý pre vysokorýchlostné, nízko-spotové programovateľné logické aplikácie, s robustnou ochranou vstupov, flexibilnými výstupnými konfiguráciami a programovateľnými cestami spätnej väzby.Vďaka tomu je vhodný pre zložité digitálne návrhy, ktoré si vyžadujú spoľahlivú integritu signálu a konfigurovateľné logické operácie.

Špecifikácie GAL20V8B-15LJN

Typ	Parameter
Výrobca	Mrežová polovodičová spoločnosť
Séria	Gal20v8b
Balenie	Trubica
Stav	Zastaraný
Programovateľný typ	Ee pld
Podkategória	Programovateľné logické ICS
Počet makrocellov	8
Maximálna prevádzková frekvencia	62,5 MHz
Oneskorenie šírenia - max	15 ns
Prevádzkové napájacie napätie	5 V
Prevádzkový prúdový prúd	90 mA
Napájacie napätie - min	4,75 V
Napájacie napätie - max	5.25 V
Minimálna prevádzková teplota	0 ° C
Maximálna prevádzková teplota	+75 ° C
Montáž	Povrchová montáž
Balenie	28-LCC (J-Lead)
Balík dodávateľských zariadení	28-PLCC (11,51x11.51)
Základné číslo produktu	Gal20v8
Výška	3,68 mm
Dĺžka	11,5 mm
Šírka	11,5 mm
Váha	0,041719 oz

Aplikácie gal20v8b-15ljn

Zabudované systémy

GAL20V8B-15LJN sa často využíva v zabudovaných systémoch, kde je potrebná vlastná logika pre konkrétne riadiace funkcie.Jeho programovateľná povaha umožňuje prispôsobiť zariadenie pre rôzne iteračné procesy, čím sa zlepšuje funkčnosť a integrácia s inými komponentmi systému.

Digitálne riadiace systémy

V systémoch digitálneho riadenia sa tento PLD používa na implementáciu zložitej logiky na riadenie motorov, prepojenie so senzormi a spracovateľské signály.Jeho schopnosť zvládnuť podrobnú logiku riadenia je ideálna pre aplikácie, ktoré si vyžadujú presnú prevádzkovú kontrolu a reakciu.

Komunikačné rozhrania

Zariadenie vyniká pri riadení komunikačných protokolov, kódovacích a dekódovacích údajov a riadiacich štátnych strojov.Priemerne sa prispôsobuje rôznym komunikačným štandardom, vďaka čomu je všestrannou voľbou pre telekomunikácie a sieťové zariadenia.

Skúšobné a meracie zariadenie

Pre testovacie a meracie aplikácie poskytuje Gal20V8B-15LJN prispôsobené možnosti spracovania údajov, smerovanie signálu a logiku riadenia.Umožňuje vývoj riešení na mieru merania, ktoré vyžadujú konkrétne funkcie manipulácie a riadenia údajov.

Automobilová elektronika

V rámci automobilového sektora vyniká táto PLD kvôli svojmu robustnému dizajnu a vynikajúcej ochrane elektrostatickej výboja (ESD).Tieto funkcie zabezpečujú spoľahlivú prevádzku za náročných podmienok typických v automobilových prostrediach.

Priemyselné automatizácie a riadiace systémy

GAL20V8B-15LJN je nápomocný v priemyselnej automatizácii a poskytuje logiku potrebnú na kontrolu zložitých priemyselných procesov a strojov.Umožňuje automatizáciu úloh a integráciu riadiacich systémov, čím sa zvyšuje účinnosť a spoľahlivosť vo výrobných operáciách.

Spotrebiteľská elektronika

V spotrebnej elektronike sa zariadenie používa na zlepšenie funkčnosti domácností a osobných zariadení prostredníctvom efektívnych logických riešení.Jeho schopnosť vykonávať viac logických funkcií ekonomicky z neho robí obľúbenú voľbu pre výrobcov spotrebiteľských výrobkov.

Vlastné štátne stroje

PLD je ideálny na navrhovanie vlastných štátnych strojov v digitálnych obvodoch, zlepšenie efektívnosti logiky riadenia a prevádzkového sekvenovania.Táto aplikácia je vynikajúca v scenároch, kde sú potrebné konkrétne prevádzkové správanie na efektívne riadenie zložitých logických úloh.

GAL20V8B-15LJN Programovanie

Programovanie gal20v8b-15ljn, všestranného logického zariadenia od mriežkového polovodiča, sa dá efektívne vykonať v niekoľkých kľúčových krokoch, ktoré využíva kompatibilný logický programátor.Spočiatku je vašou úlohou navrhnúť logický obvod, ktorý plánujete implementovať.To sa dosiahne použitím jazyka hardvérového popisu (HDL), pričom CUPL je populárnou voľbou kvôli svojej jednoduchosti, ktorá je vhodná pre zariadenia GAL.Akonáhle je váš logický dizajn zadaný, ďalší krok zahŕňa zostavenie tohto dizajnu do súboru JEDEC (.Jed) pomocou softvéru ako WinCUPL.Tento súbor obsahuje potrebnú konfiguráciu, známu ako mapa poistiek, na programovanie GAL.

Skutočné programovanie GAL20V8B-15LJN vyžaduje logického programátora schváleného polovodičom mriežky, pričom TL866 je bežne používaným modelom kvôli jeho spoľahlivosti a ľahkému použitiu.Tento krok zahŕňa pripojenie gal20v8b-15ljn k programátorovi podľa poskytnutých pokynov, načítať súbor JEDEC do programovacieho softvéru a začatie programovacieho cyklu.Tento cyklus obsahuje automatické vymazanie akýchkoľvek predchádzajúcich konfigurácií pred programovaním novej logiky do zariadenia.Nakoniec, dôležitým krokom je overenie naprogramovaného zariadenia jeho testovaním v zamýšľanom obvode, aby sa zabezpečilo správne fungovanie IT, čím dokončuje integračný proces s konkrétnymi požiadavkami na aplikáciu.

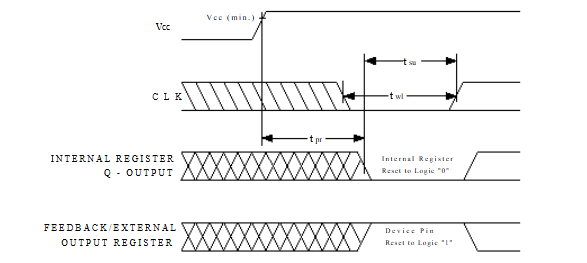

Gal20v8b-15ljn Reset-Up Reset

Obvody na vymedzenie resetovania v GAL20V8B-15LJN zaisťujú, že všetky interné registre sa počas spustenia systému inicializujú do známeho stavu.Keď sa využíva výkon, napätie VCC musí monotónne stúpať bez kolísania, aby sa zabránilo nevyspytateľnému správaniu.Akonáhle VCC dosiahne svoju minimálnu požadovanú úroveň, interné registre sa resetuje v rámci maximálneho oneskorenia 1 μs (TPR), pričom všetky Q výstupy nastavia na logikupolarita.Zaručuje to predvídateľnú inicializáciu, ktorá zjednodušuje návrh štátnych strojov a sekvenčných logických obvodov.

Na zabezpečenie platného resetovania sa musí počas zapnutia udržiavať vstupný vstup (CLK) na statickej úrovni TTL.Zariadenie by nemalo byť taktované, kým nie sú splnené všetky časy nastavenia vstupu a spätnej väzby, ako je to znázornené na diagrame.Hodiny musia byť v súlade s minimálnymi požiadavkami na šírku impulzov pred začiatkom normálnej prevádzky.Udržiavaním týchto podmienok mechanizmus resetovania zapnutia zaisťuje, že logické zariadenie začína v stabilnom a dobre definovanom stave, čím sa bráni nezamýšľaným prechodom alebo problémom s metastabilitou v digitálnych obvodoch.

GAL20V8B-15LJN Podobné časti

• Gal20v8b-15lpn

• Gal20v8b-15qp

• Gal20v8b-15qj

GAL20V8B-15LJN Výhody

Vylepšená flexibilita dizajnu

GAL20V8B-15LJN je navrhnutý s všestrannou architektúrou, ktorá umožňuje, aby boli konfigurované makrocelky výstupu (OLMCS).Táto flexibilita podporuje širokú škálu aplikácií a prispôsobení, čo umožňuje optimalizovať logické zariadenie pre konkrétne úlohy a funkcie bez obmedzení spojených s menej flexibilnými návrhmi.

Znížená spotreba energie

Pri využívaní technológie UltramOS® Advanced CMOS Model GAL20V8B-15LJN znižuje spotrebu energie o 50% až 75% v porovnaní s tradičnými bipolárnymi logickými zariadeniami.Vďaka tomu je ekologická voľba, ktorá tiež minimalizuje tepelný výstup a vylepšuje životnosť zariadenia.Typické zásobovacie prúdy sú podstatne nižšie, so 75 Ma pre štandardné verzie s nízkym výkonom a ešte nižšie pri 45 mA pre štvrťročné verzie, čo zabezpečuje energetickú účinnosť v prostrediach s vysokým dopytom.

Robustná ochrana ESD

Toto zariadenie obsahuje silné mechanizmy ochrany elektrostatického výboja (ESD) na udržanie prevádzkovej stability a spoľahlivosti v prostrediach náchylných na statický výtok.Takáto ochrana je dobrá v odvetviach, ako je automobilová a priemyselná automatizácia, kde môžu byť elektronické komponenty podrobené prísnym podmienkam a kde by ESD inak mohlo viesť k zlyhaniu zariadenia alebo nevyspytateľnému správaniu.

Výrobca gal20v8b-15ljn

Spoločnosť Lattice Semiconductor Corporation je globálnym lídrom v spoločnosti Smart Connectivity Solutions.Známy pre svoje programovateľné logické zariadenia s nízkym výkonom, mriežka sa snaží predovšetkým spotrebiteľom, komunikáciou a priemyselným trhoch.Inovatívny sortiment spoločnosti zahŕňa FPGA (poľné programovateľné polia brány), CPLDS (komplexné programovateľné logické zariadenia) a zariadenia na správu energie, ktoré sú neoddeliteľnou súčasťou inteligentných aplikácií, ktoré si vyžadujú rýchle reakcie.Semiconductor mriežky sa diferencuje na konkurenčnom technologickom trhu so zameraním na riešenia s nízkou výkonnosťou, malej a vysokej výkonnosti.Vďaka týmto atribútom sú svoje výrobky ideálnymi na umožnenie technológie v oblastiach, ako je sieťová infraštruktúra, výpočty okrajov a inteligentné zariadenia IoT.Spoločnosť Lattice si vybudovala povesť poskytovania prispôsobených riešení, ktoré vyhovujú špecifickým potrebám, podporované komplexnými softvérovými nástrojmi a vývojovými prostrediami, ktoré zefektívňujú návrh a nasadenie produktu.

Záver

GAL20V8B-15LJN z Lattice Semiconductor je špičkové zariadenie, ktoré spĺňa náročné potreby moderných digitálnych systémov s rýchlym výkonom, dizajnom úspory energie a všestrannými možnosťami programovania.Toto zariadenie je vyrobené tak, aby riešilo zložité výzvy v širokej škále nastavení, od veľkých priemyselných systémov po osobnú elektroniku, čo z neho robí solídnu voľbu pre budovanie pokročilých digitálnych riešení.Táto príručka vysvetlila technické podrobnosti a výhody Gal20V8B-15LJN, ako aj to, ako sa dá použiť v rôznych oblastiach, čo ukazuje jeho dôležitosť pri zlepšovaní digitálnych nastavení všade.
