Pole Field-Programmable Gate Array (FPGA): Pokroky, architektúra a aplikácie v modernej elektronike

Táto príručka skúma technológiu FPGA (Field Programmable Gate Array), inovácie, ktoré vedú k budúcnosti digitálneho obvodu.Na rozdiel od čipov s pevnou funkciou môžu byť FPGA preprogramované tak, aby sa prispôsobili meniacim sa potrebám.Článok sa týka ich dôležitej úlohy v odvetviach, ako sú telekomunikácie a spracovanie digitálneho signálu, ponúka pohľad na ich architektúru, aplikácie a rastúci vplyv na modernú elektroniku.

Katalóg

Pokrok v technológii FPGA

Technológia Field-Programmable Gate Array (FPGA) vyniká pre svoju adaptabilitu a ponúka preprogramovateľné hardvérové ​​riešenia, ktoré je možné prispôsobiť pre rôzne aplikácie, na rozdiel od čipov s pevnou funkciou, ako je ASIC.Táto flexibilita bola FPGA dôležitá v oblastiach, ako sú komunikačné systémy, spracovanie digitálneho signálu a strojové učenie.Krajiny ako China zohrávajú úlohu pri rozvíjaní inovácií FPGA rozvojom sofistikovaných riešení, ktoré zvyšujú ich technologické postavenie.Ako sa vyvíja FPGAS, vydláždia cestu pre cezhraničnú spoluprácu a inovácie a pomáhajú priemyselným riešením riešiť moderné výzvy s prispôsobeným vysoko výkonným hardvérom.Na rozdiel od tradičných výpočtových metód, ktoré sa spoliehajú na postupné spracovanie, FPGAS využíva paralelné spracovanie na efektívnejšie spracovanie zložitých úloh.Mnohé z nich používajú hardvérové ​​popisy jazyky (HDL) na programovanie týchto čipov, čo im umožňuje navrhnúť zložité algoritmy priamo v hardvéri pre rýchlejší výkon.Zvládnutie vývoja FPGA si vyžaduje rovnováhu teoretických znalostí a praktických skúseností s integráciou hardvéru softvéru.Tento jedinečný prístup k výpočtu poskytuje spoločnosti FPGAS hranku v oblastiach ako šifrovanie, AI a spracovanie údajov, vďaka čomu sú skvelé nástroje pre budúce technologické pokroky v priemyselných odvetviach.

Cesta technológie FPGA

Keď spoločnosť Xilinx v roku 1985 predstavila FPGA XC2064 FPGA, zapálila transformáciu v technológii, ktorá presunula krajinu v čase, keď začína objímať osobné počítače, internet a mobilné telefóny.Tieto inovácie vyvolali novú éru zameranú na digitálnu integráciu.FPGA, ktoré spočiatku vykonávali základné logické úlohy, rýchlo postupovali, pri hľadaní hodnoty v digitálnom spracovaní a vložených aplikáciách.S dvoma desaťročiami neúnavného vývoja sa FPGA vyvinula z pomocných častí na samostatne záložné elektrárne, čo odráža rýchly vývoj v polovodičovom priemysle.Ich cesta predstavuje výrazný skok v zložitosti, ktorý postupuje od začiatku 2 μm procesu s 85 000 tranzistormi na pokročilé miliardové pretransistorové zariadenia s použitím technológií, ako je 65nm do roku 2007. Moment sa vyskytol v roku 1991, keď sa objavila séria Xilinx XC4000, ktoré podporovali široké objatie programovej logiky.v rámci procesov tvorby a hodnotenia v priemysle.Tento prebiehajúci technologický rast podnietil priemysel FPGA a uspokojil rastúci dopyt po zložitých polovodičových riešeniach.Schopnosť FPGAS bez námahy integrovať a využívať nové technológie slúži ako svedectvo o význame adaptability a predvídavosti v strojárstve.FPGA nielen neúnavne posilňovaním a rozšírením svojich funkcií nielen držia krok s technologickým pokrokom, ale často ovplyvňujú jeho budúcu trajektóriu.

Princípy funkčnosti FPGA

Štruktúra a komponenty FPGA

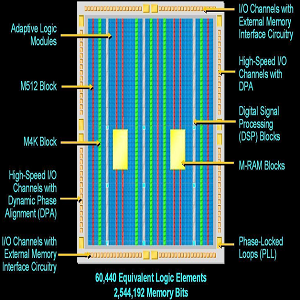

Pole Field Programmable Gate Arys (FPGAS) využívajú komplexnú architektúru známu ako logické bunkové pole (LCA).Tento rámec obsahuje konfigurovateľné logické bloky (CLBS), vstupné výstupné bloky (IOBS) a rozsiahlu sieť prepojení.Takáto architektúra kladie základy pre vysoko nastaviteľné logické návrhy.Na rozdiel od tradičných fixných logických obvodov sa FPGAS môže pochváliť pozoruhodnou schopnosťou rekonfigurácie.Zatiaľ čo statické obvody zostávajú nezmenené, FPGAS transformuje logické operácie prostredníctvom presného načítania konfigurovateľných údajov do statických buniek RAM, čím sa zvýši ich adaptabilita.Táto vlastnosť zosilňuje ich hodnotu ako dynamické hardvérové ​​komponenty a platformy pre priekopnícke aplikácie v rôznych poliach.

Prispôsobenie logických postupov

Široký a preprogramovateľný rámec FPGAS oprávňuje opakovane aplikovať rôzne logické transformácie.Dôkladným načítaním konkrétnych konfiguračných údajov do svojich komponentov pamäte si jednotlivci môžu prispôsobiť logické úlohy s výnimočnou presnosťou.Takéto prispôsobenie podporuje širokú škálu potrieb projektu a zdôrazňuje odchod FPGAS od ich pevných predchodcov, ako sú kamaráti a CPLDS, čo uľahčuje takmer neobmedzené možnosti logického preprogramovania.Táto adaptabilita sa ukazuje ako neoceniteľná v odvetviach, ktoré si vyžadujú časté zmeny, ako sú telekomunikácie a spracovanie signálu.

Rozmanitá integrácia aplikácií

FPGAS funguje ako efektívny most medzi pevnými logickými zariadeniami a integrovanými obvodmi špecifickými pre aplikáciu (ASIC), ktoré ponúka prispôsobivosť bez toho, aby vznikli strmé náklady na vlastný hardvér.Ich flexibilita podporuje využitie v rôznych aplikáciách vrátane vysokofrekvenčných obchodných systémov a leteckých technológií.Táto kvalita je výhodná počas fáz prototypovania, kde sa môžu vyskytnúť iteračné vylepšenia bez toho, aby si vyžadovali úplné redizajny hardvéru.V zložitých prostrediach je kapacita FPGA súčasne riadiť viaceré úlohy ilustrovať harmonickú súhru medzi responzívnym hardvérom a dynamickými požiadavkami moderného softvéru.Uvažovanie o architektúre a potenciáli FPGAS vyplýva, že ich skutočná sila je v ich rozsiahlej flexibilite.Tento atribút revolúcia v revolúcii v prístupoch na riešenie problémov v priemysle, čo umožňuje riešenia, ktoré postupujú spolu s technologickým pokrokom.Poznatky v rámci odvetvia naznačujú, že prirodzená rekonfigurovateľnosť FPGA z nich robí súčasť pre aplikácie vyzerajúce vpred, kde sa rozlišovanie medzi softvérom a hardvérom čoraz viac nezrozumilo.

Základná štruktúra zariadení FPGA

Zariadenia FPGA patria do kategórie polot-custom obvodov v rámci špecializovaných integrovaných obvodov, vytvorené tak, aby ponúkli flexibilitu a širokú škálu funkcií.Zahŕňajú množstvo zdrojov, ako sú programovateľné vstupné/výstupné jednotky, konfigurovateľné logické bloky a moduly pre správu digitálnych hodín.Tieto komponenty vytvárajú dynamický základ, ktorý umožňuje pozoruhodnú programovateľnosť, ktorá pomáha riešiť výzvy, ktorým čelia zariadenia s obmedzeným počtom brán.Rozsiahle prepojené zdroje zabudované do FPGAS uľahčujú vysoké integrácie a spoľahlivé návrhy, ktoré si vyžadujú relatívne mierne počiatočné investície.Vďaka tejto vlastnosti je FPGA príťažlivé v digitálnych obvodoch.

Cesta navrhovania FPGA sa vo všeobecnosti dodržiava organizovanej metódy.Na začiatok je vytvorená architektúra algoritmu a slúži ako strategický plán pre následné fázy.Po tom sa uskutočňuje simulácia systému, ktorá poskytuje informácie o potenciálnych problémoch pred prechodom na fyzickú implementáciu.Posledný krok zahŕňa validáciu hardvéru prostredníctvom iteratívneho prototypovania, zabezpečuje, aby boli akékoľvek úpravy praktické a efektívne.Tento expanzívny vývojový cyklus je obohatený rôznymi procesmi využívajúcimi nástroje elektronickej automatizácie dizajnu (EDA).Tieto nástroje prispievajú k rafinácii a optimalizácii návrhu na zosúladenie s praktickými požiadavkami.

Dôležitým prvkom tohto vývojového procesu je cyklická povaha tvorby a testovania.Po dokončení a doladení teoretických vzorov simuláciou sa nové obmedzenia vykonávajú a overia na skutočnom hardvéri FPGA.Táto nepretržitá súhra medzi dizajnom a fyzickým testovaním zaisťuje, že výsledok je robustný a efektívny.Skreslená perspektíva oceňuje dôležitosť týchto opakovaných cyklov, ktoré uznávajú rovnováhu medzi koncepčnými ideálmi a praktickými obmedzeniami, čo v konečnom dôsledku vedie k úspešným návrhom FPGA.Vyvrcholenie týchto úsilia vytvára podrobný, prispôsobivý a dôveryhodný systém FPGA, ktorý je vybavený na riešenie zložitosti digitálnych obvodov.

Pracovné princípy pre dizajn čipu FPGA

Navrhovanie čipov FPGA vyžaduje dobre štruktúrovaný rámec a metodický prístup, ktorý je v súlade so špecifickými požiadavkami architektúry FPGA.Tento proces zahŕňa preklad zložitých algoritmov do praktických návrhov pomocou pokročilých nástrojov, ako je MATLAB alebo C. Uplatňovaním hardvérových popisov jazykov (HDL) s presnosťou môžete zaistiť jasnosť, funkčnosť a efektívnu integráciu komponentov v rámci FPGA.Aspekt dizajnu FPGA je plynulá integrácia hardvérových komponentov a pozornosť na schémy.Podobne ako to, ako sa architekti spoliehajú na podrobné plány, dizajnéri FPGA sa zameriavajú na spojenie vrstiev logických brán a rozhraní, aby dosiahli požadovaný výkon.Táto koordinácia vo všetkých konštrukčných prvkoch zaisťuje, že konečný produkt funguje efektívne a spĺňa funkčné požiadavky.

Vývoj a preklad algoritmu sú kľúčovými krokmi pri návrhu FPGA.Mnohé vytvárajú zložité algoritmy v jazykoch na vysokej úrovni a opakujú ich iteratívne, aby sa zabezpečilo, že sa presne prekladajú do architektúr kompatibilných s FPGA.Proces odráža cykly vývoja softvéru, kde nepretržité testovanie a zlepšenie vedú k lepšiemu výkonu.Majstrovstvo HDLS tento proces ďalej zvyšuje tým, že kód robí čitateľnejším, efektívnejším a ľahšie ladiacim ladením.Overenie a ladenie na úrovni dosky sú potrebné, aby sa zabezpečilo, že konečný dizajn je spoľahlivý a spĺňa očakávania používateľov.Tento krok zahŕňa dôkladné testovanie, podobné kontrolnému zoznamu pred letom, s cieľom zachytiť akékoľvek potenciálne problémy pred nasadením.Dôsledné postupy overovania znižujú riziká a zlepšujú celkovú spoľahlivosť čipu FPGA, čím sa zabezpečuje dlhodobá funkčnosť a rýchlejší čas na trh.

Navrhovať jazyky a platformy

Pokrok v postupoch navrhovania FPGA

Pole Field Programmable Gate (FPGA) sú vysoko univerzálne hardvérové ​​zariadenia, ktoré je možné prispôsobiť tak, aby vykonávali konkrétne úlohy.Na navrhnutie týchto prispôsobených funkcií sa mnohí spoliehajú na jazyky hardvéru (HDL), ktoré im umožňujú definovať, ako by sa mal digitálny systém správať.Dva z najbežnejšie používaných HDL v dizajne FPGA sú VHDL a Verilog HDL.Tieto jazyky slúžia ako základ pre vytváranie zložitých digitálnych obvodov poskytovaním spôsobu, ako modelovať správanie systému skôr, ako sa fyzicky implementuje.Táto schopnosť opísať správanie hardvéru prostredníctvom kódu pomáha optimalizovať výkon systému a dosahuje presnú funkčnosť.

VHDL, ktorý znamená jazyk popisu hardvéru VHSIC, je v dizajne FPGA široko prijatým jazykom z dôvodu dôrazu na prenosnosť a nezávislosť dizajnu.Umožňuje písať kód, ktorý je možné prispôsobiť rôznym architektúram hardvéru, čo uľahčuje opätovné použitie dizajnov vo viacerých projektoch.VHDL je užitočný pre projekty, ktoré vyžadujú vysokú úroveň kontroly nad architektúrou systému, pretože umožňuje vytvárať vysoko prispôsobené riešenia prispôsobené konkrétnym aplikáciám.Na druhej strane je Verilog často uprednostňovaný pre svoju jednoduchšiu syntax podobnú C, vďaka ktorej je prístupnejšia, ktorá pozná tradičné programovacie jazyky.Verilog je obľúbený pre rozsiahle, viacstupňové procesy navrhovania, kde je potrebná čistota a ľahké použitie.

VHDL aj Verilog sa naďalej vyvíjajú a zavádzajú pokročilejšie funkcie, vďaka ktorým sú pracovné toky dizajnu FPGA efektívnejšie.Tieto jazyky teraz podporujú sofistikovanejšie logické konštrukty, ktoré zefektívňujú proces navrhovania a zlepšujú produktivitu.Iteratívna povaha dizajnu FPGA podporuje nepretržité vzdelávanie a zlepšovanie, čo umožňuje posúvať hranice toho, čo tieto prispôsobivé zariadenia môžu dosiahnuť v rôznych odvetviach.

Integrované vývojové prostredia (IDE)

Okrem hardvérových jazykov vyžaduje dizajn FPGA špecializované softvérové ​​nástroje známe ako integrované vývojové prostredia (IDE) na správu celého procesu navrhovania.IDE poskytujú komplexnú sadu nástrojov, ktoré pomáhajú písať, testovať a ladiť návrhy FPGA.Dva z najčastejšie používaných IDE vo vývoji FPGA sú Quartus II, vyvinuté spoločnosťou Intel a Vivado, vyvinutý spoločnosťou Xilinx.Tieto platformy zefektívňujú proces vývoja integráciou rôznych dizajnových úloh do jedného rozhrania, čo uľahčuje spravovanie zložitých projektov od začiatku do konca.

Jednou z primárnych funkcií týchto IDE je pomôcť efektívne písať a organizovať kód.Okrem základnej úpravy kódu tieto platformy poskytujú aj simulačné nástroje, ktoré umožňujú otestovať svoje návrhy prakticky pred ich implementáciou v hardvéri.Toto je kritický krok v procese navrhovania, pretože pomáha včas identifikovať a vyriešiť potenciálne problémy, čím sa znižuje riziko nákladných chýb počas fázy fyzickej implementácie.IDE tiež ponúkajú nástroje ladenia, ktoré umožňujú analyzovať, ako sa ich digitálne systémy budú správať za rôznych podmienok, čo zabezpečuje, že konečný dizajn funguje podľa očakávania.

Schopnosť rýchlo iterovať na návrhy a testovať viac konfigurácií je hlavnou výhodou používania IDE.Môžete upraviť návrhy na základe spätnej väzby zo simulácií a ladiacich relácií s cieľom optimalizovať výkon a spoľahlivosť.Tento iteračný proces šetrí čas minimalizáciou potreby fyzických prototypov a skráti celkový vývojový cyklus.Používaním IDE môžete zabezpečiť, aby konečné návrhy spĺňali všetky technické požiadavky a praktické obmedzenia, čo vedie k robustnejším a efektívnejším elektronickým systémom.Keďže aplikácie FPGA sa naďalej rozširujú do oblastí ako IoT, AI a Edge Computing, tieto vývojové prostredia budú hrať pri urýchlení inovácií čoraz dôležitejšiu úlohu.

Aplikácie FPGA

Pokročilé systémy spracovania videa

FPGA prispieva k vývoju systémov spracovania videa.Využitím svojej rýchlosti a flexibility tieto systémy zvyšujú video technológie, ako je segmentácia pre moderné displeje viacerých obrazoviek.Spĺňajú rastúci dopyt po výnimočnej kvalite videa prostredníctvom potrubného a paralelného spracovania údajov.FPGAS efektívne spravuje dátové klova prezentáciou video tokov, ktoré spĺňajú výrazné požiadavky na spracovanie a zahŕňajú operácie čítania/zápisu podporované vloženými konfiguráciami RAM a FIFO v komplexných architektúrach systému.Rýchly vývoj pozorovaný v tejto oblasti ťaží z nepretržitých testovacích pokusov a implementácií na vysokej úrovni typické pre dynamické prostredie displeja.

Efektívne systémy správy údajov

V rámci dátového oneskorenia a návrhu úložiska FPGA vykonávajú úlohy, najmä v programovateľných linkách oneskorenia používaných v komunikačných nastaveniach.Prostredníctvom pamäťových a protivládnych stratégií, ktoré sú napájané RAM alebo FIFO, optimalizujú efektívnosť systému a plynulo prispôsobujú zmeny v protokoloch dátového pripojenia.Táto účinnosť najmä znižuje systémové režijné náklady v elektronických sieťach.FPGAS vykonáva priamu kontrolu nad operáciami kariet SD, zosúladenie riešení správy údajov s neustále sa meniacou krajinou algoritmických výziev.

Inovácie sektora telekomunikácií

FPGA slúžia popredne v telekomunikáciách, zaobchádza sa s zložitými protokolmi v základných staniciach a zabezpečujú bezproblémovú prevádzku uprostred prebiehajúcich úprav protokolu.Ich agilita dopĺňa hospodárske a funkčné potreby v oblastiach preplnených koncovými zariadeniami.Aj keď sa FPGA spočiatku uprednostňoval v detstve komunikačných systémov, FPGA elegantne prešiel na podporu ASIC, pretože tieto systémy dozrievajú, aktívne pomáhajú siete počas fáz rastu a prevádzkových zmien.Táto univerzálnosť je zrejmá v pilotných projektoch určených na podporu spoľahlivosti a priepustnosti siete.

Rozsiahle priemyselné aplikácie

Okrem telekomunikácií FPGAS nájdu využitie v sektoroch bezpečnosti, priemyselného, ​​vojenského a leteckého sektora.Ich adaptabilita vyhovuje posunu protokolu v bezpečnostných systémoch, zatiaľ čo kompaktné FPGA sa zaoberajú priemyselnými potrebami NUAND s riešeniami prispôsobenými.Ich vytrvalosť zohráva úlohu v obranných aplikáciách.Keď sa technologické arény ako 5G a AI rozširujú, FPGA sú pripravené odomknúť početné priemyselné cesty.Pilotné štúdie v týchto disciplínach naznačujú sľubné zisky v efektívnosti a inováciách a signalizujú budúce bohatých s rôznymi aplikáciami.
