FPGA vs mikrokontrolér: Kľúčové rozdiely, ktoré by ste mali vedieť

Pri práci s návrhom PCB si často budete vyberať medzi FPGA a mikrokontrolérom na základe potrieb vášho systému.Tento článok vysvetľuje, čo každý z nich je, ako fungujú a kľúčové komponenty v nich.Uvidíte tiež, ako sa líšia ich systémové štruktúry a prístupy k programovaniu.Pochopením týchto základov sa môžete rozhodnúť, ktorý z nich lepšie vyhovuje vášmu projektu.

Katalóg

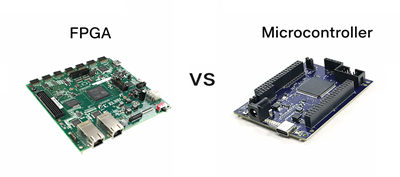

Obrázok 1. Prehľad FPGA vs mikrokontrolér

Čo je to FPGA a mikrokontrolér?

An FPGA (Field-Programmable Gate Array) je typ integrovaného obvodu, ktorý umožňuje konfigurovať digitálnu logiku po výrobe.Je široko používaný pri návrhu PCB, keď je potrebné vlastné správanie hardvéru, ako je vytváranie paralelných ciest spracovania signálu alebo špecializovaná logika riadenia.Namiesto spúšťania softvérových inštrukcií vytvára FPGA hardvérové ​​obvody na základe vášho návrhu.Vďaka tomu je vhodný pre úlohy, ktoré vyžadujú presné načasovanie a flexibilitu na úrovni hardvéru.V systéme PCB funguje ako programovateľné logické jadro, ktoré sa pripája k pamäti, senzorom a komunikačným rozhraniam.Použite zariadenia FPGA na priamu implementáciu vlastných digitálnych systémov na doske.

A mikrokontrolér je kompaktný integrovaný obvod určený na vykonávanie naprogramovaných inštrukcií na riadenie elektronických systémov.Zvyčajne obsahuje procesor, pamäť a vstupné/výstupné rozhrania v jedinom čipe, vďaka čomu je ideálny pre aplikácie vstavaných PCB.Mikrokontroléry sa bežne používajú na čítanie vstupov, spracovanie údajov a riadenie výstupov, ako sú LED diódy, motory alebo senzory.Pracujú sekvenčne podľa súboru inštrukcií napísaných v softvéri.V dizajne DPS slúžia ako hlavná riadiaca jednotka mnohých zariadení, od jednoduchých gadgetov až po zložité systémy.Ich jednoduchosť a integrácia z nich robí obľúbenú voľbu pre úlohy orientované na ovládanie.

Komponenty FPGA a mikrokontroléra

Komponenty FPGA

• Logické bloky (konfigurovateľné logické bloky – CLB)

Toto sú základné stavebné jednotky FPGA, ktoré vykonávajú digitálne operácie.Každý logický blok obsahuje vyhľadávacie tabuľky (LUT), klopné obvody a multiplexory.LUT sa používajú na implementáciu kombinačných logických funkcií ukladaním pravdivostných tabuliek.Klopné obvody poskytujú úložisko pre sekvenčnú logiku a riadenie časovania.Spoločne tieto prvky umožňujú FPGA vytvárať vlastné digitálne obvody.

• Programovateľné prepojenia

Prepojenia sú smerovacie cesty, ktoré spájajú rôzne logické bloky v rámci FPGA.Umožňujú prenos signálov medzi logickými prvkami na základe nakonfigurovaného dizajnu.Tieto pripojenia sú flexibilné a možno ich preprogramovať tak, aby zodpovedali rôznym usporiadaniam obvodov.Smerovacia sieť zaisťuje, že signály efektívne dosiahnu správne ciele.Táto štruktúra umožňuje vytváranie zložitých obvodov bez pevného zapojenia.

• Vstupné/výstupné (I/O) bloky

I/O bloky spájajú FPGA s externými komponentmi na PCB.Zabezpečujú komunikáciu so zariadeniami, ako sú senzory, pamäť a procesory.Tieto bloky podporujú rôzne úrovne napätia a štandardy signalizácie.Môžu byť nakonfigurované ako vstupné, výstupné alebo obojsmerné porty.Táto flexibilita umožňuje bezproblémovú integráciu s rôznymi externými systémami.

• Jednotky správy hodín

Jednotky správy hodín riadia časovanie a synchronizáciu vo vnútri FPGA.Generujú a distribuujú hodinové signály do rôznych častí čipu.Tieto jednotky môžu obsahovať slučky fázového závesu (PLL) alebo slučky uzamknutého oneskorením (DLL).Pomáhajú udržiavať stabilné načasovanie pre spoľahlivú prevádzku.Správne riadenie hodín zaisťuje presné spracovanie údajov v celom dizajne.

• Vstavané pamäťové bloky (BRAM)

Ide o vstavané pamäťové jednotky slúžiace na dočasné ukladanie dát.Umožňujú rýchly prístup k často používaným údajom v rámci FPGA.Blok RAM môže byť nakonfigurovaný v rôznych veľkostiach a režimoch.Podporuje ukladanie do vyrovnávacej pamäte, ukladanie do vyrovnávacej pamäte a úlohy spracovania údajov.To znižuje potrebu externej pamäte v niektorých dizajnoch.

Komponenty mikrokontroléra

• Centrálna procesorová jednotka (CPU)

CPU je hlavná procesorová jednotka, ktorá vykonáva inštrukcie.Vykonáva aritmetické, logické a riadiace operácie.CPU číta inštrukcie z pamäte a spracováva ich krok za krokom.Riadi tok dát v rámci systému.To z neho robí hlavný ovládač mikrokontroléra.

• Pamäť (Flash, RAM, EEPROM)

Mikrokontroléry obsahujú rôzne typy pamäte na ukladanie kódu a dát.Flash pamäť ukladá program natrvalo.RAM sa používa na dočasné údaje počas vykonávania.EEPROM sa používa na ukladanie malého množstva energeticky nezávislých dát.Každý typ hrá špecifickú úlohu v prevádzke systému.Spoločne podporujú spoľahlivé spracovanie údajov.

• Časovače a počítadlá

Časovače a počítadlá sa používajú na operácie založené na čase.Pomáhajú vytvárať oneskorenia, merať časové intervaly a kontrolovať pravidelné úlohy.Tieto komponenty sú dôležité pre funkcie, ako je generovanie signálu PWM.Podporujú tiež počítanie a plánovanie udalostí.Vďaka tomu sú užitočné v riadiacich a automatizačných systémoch.

• Vstupné/výstupné porty (GPIO)

Piny GPIO umožňujú mikrokontroléru interakciu s externými zariadeniami.Môžu byť nakonfigurované ako vstupné alebo výstupné v závislosti od aplikácie.Tieto porty čítajú signály zo senzorov alebo posielajú signály do akčných členov.Podporujú digitálnu komunikáciu s ostatnými komponentmi.GPIO sú dobré pre systémové pripojenie.

• Komunikačné rozhrania

Mikrokontroléry obsahujú vstavané komunikačné moduly ako UART, SPI a I2C.Tieto rozhrania umožňujú výmenu údajov s inými zariadeniami.Podporujú sériové komunikačné protokoly bežne používané vo vstavaných systémoch.To umožňuje pripojenie k senzorom, displejom a iným ovládačom.Tieto rozhrania zjednodušujú integráciu systému.

Blokové schémy systémov FPGA a mikrokontrolérov

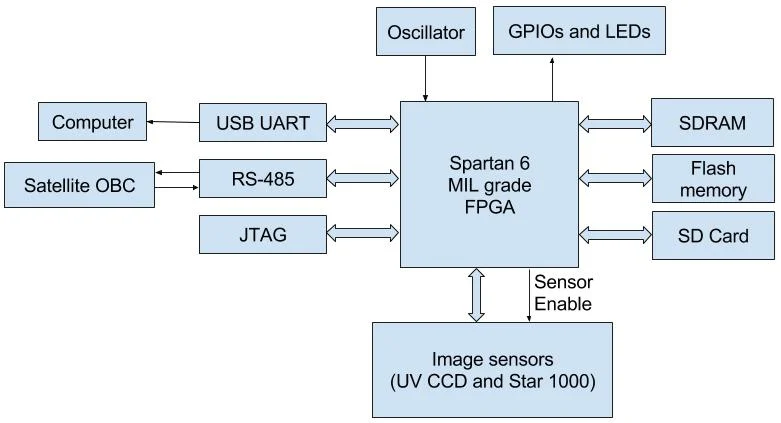

Obrázok 2. Bloková schéma FPGA

Bloková schéma FPGA zobrazuje centrálne programovateľné zariadenie pripojené k viacerým externým komponentom prostredníctvom flexibilných rozhraní.Zvyčajne sa spája s pamäťovými modulmi, ako je SDRAM a flash úložisko na manipuláciu s dátami.Komunikačné rozhrania ako UART, RS-485 a JTAG umožňujú interakciu s externými systémami a nástrojmi na ladenie.Schéma obsahuje aj vstupné/výstupné pripojenia pre snímače a riadiace signály.Zdroj hodín poskytuje časovacie signály na zabezpečenie synchronizovanej prevádzky.Štruktúra zdôrazňuje, ako FPGA funguje ako centrálny logický rozbočovač v systéme.Riadi dátový tok medzi perifériami bez pevnej vnútornej architektúry.

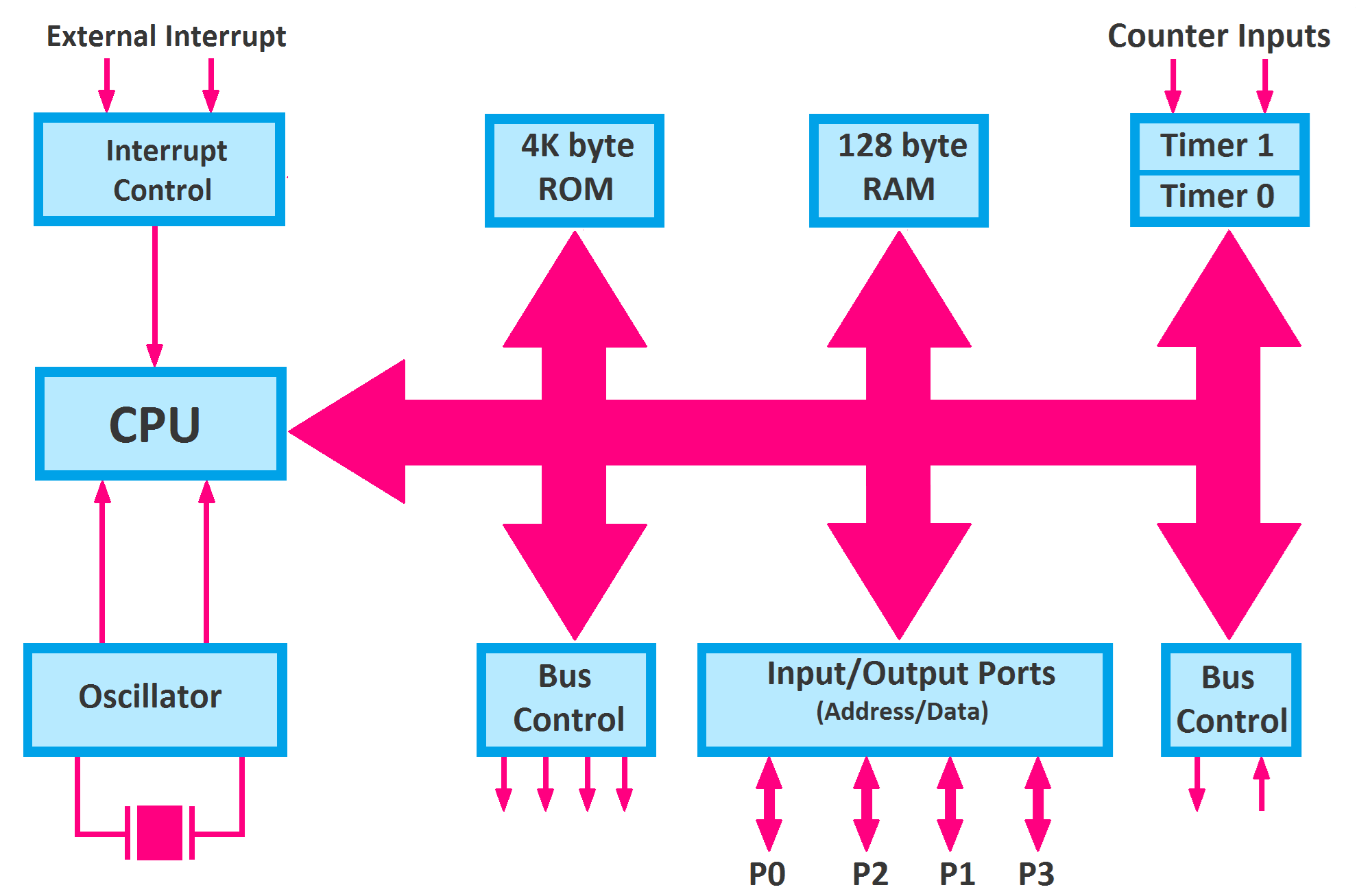

Obrázok 3. Bloková schéma mikrokontroléra

Bloková schéma mikrokontroléra zobrazuje centralizovanú procesorovú jednotku pripojenú k internej pamäti a periférnym zariadeniam cez zbernicový systém.CPU komunikuje s ROM a RAM, aby vykonal a uložil inštrukcie.Vstupné/výstupné porty umožňujú interakciu s externými zariadeniami, ako sú senzory a displeje.Časovače a počítadlá sa starajú o operácie súvisiace s časovaním v rámci systému.Oscilátor poskytuje hodinový signál, ktorý riadi celú operáciu.Riadenie prerušení riadi externé a interné spracovanie udalostí.Táto štruktúra ukazuje kompaktný a integrovaný systém navrhnutý pre riadiace úlohy.

Výhody a nevýhody FPGA

Výhody	Nevýhody
Vysoko flexibilné hardvérová konfigurácia umožňuje vlastný návrh digitálnych obvodov.	Komplexný dizajn proces vyžadujúci jazyky popisu hardvéru.
Podporuje pravda paralelné spracovanie pre vysokorýchlostné operácie.	Vyššie náklady v porovnaní s jednoduchšími vstavanými riešeniami.
Preprogramovateľné viackrát pre rôzne aplikácie.	Dlhšie čas vývoja kvôli dizajnu a testovaniu.
Dá sa zvládnuť komplexné spracovanie signálov a dátové úlohy.	Vyžaduje špecializované nástroje a odborné znalosti.
Škálovateľné architektúra vhodná pre pokročilé systémy.	Vyššia sila spotreba v niektorých prevedeniach.

Výhody a nevýhody mikrokontrolérov

Výhody	Nevýhody
Nízke náklady a široko dostupné pre mnoho aplikácií.	Obmedzené výpočtový výkon pre zložité úlohy.
Jednoduché na programovanie pomocou bežných jazykov ako C/C++.	Sekvenčné vykonávanie obmedzuje paralelné spracovanie.
Integrovaný komponenty znižujú potrebu externého hardvéru.	Obmedzená pamäť v porovnaní s väčšími systémami.
Nízky výkon spotreba vhodná pre prenosné zariadenia.	Menej flexibilné hardvérová konfigurácia.
Rýchly vývoj cyklu pre vstavané systémy.	Výkon závisí od pevnej architektúry.

Porovnanie kódu: FPGA vs programovanie mikrokontrolérov

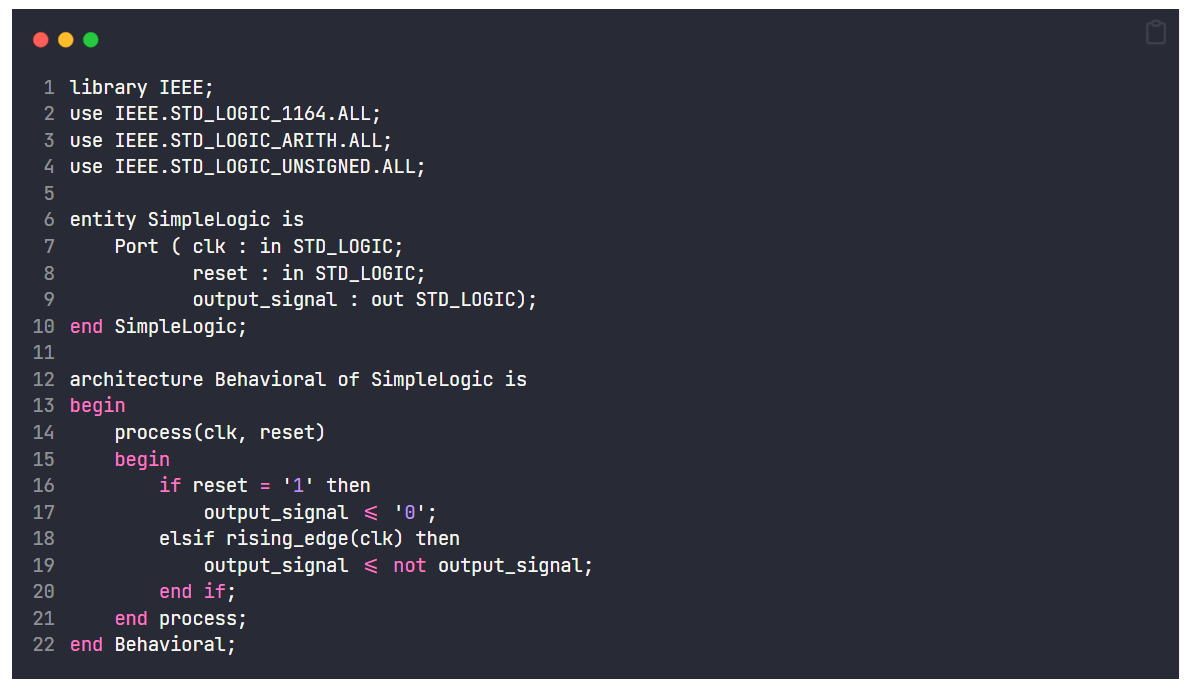

Príklad kódu FPGA používa jazyk popisu hardvéru, ako je VHDL, na definovanie správania obvodu.Namiesto písania pokynov kód popisuje, ako sa signály menia a interagujú.Definuje vstupy, výstupy a ako systém reaguje na signály hodín.Štruktúra zahŕňa entity a architektúry na usporiadanie dizajnu.Procesný blok riadi, ako sa signály aktualizujú na základe udalostí, ako sú okraje hodín.Tento prístup modeluje správanie hardvéru priamo namiesto vykonávania sekvenčných príkazov.Umožňuje vytvorenie vlastnej digitálnej logiky vo vnútri FPGA.

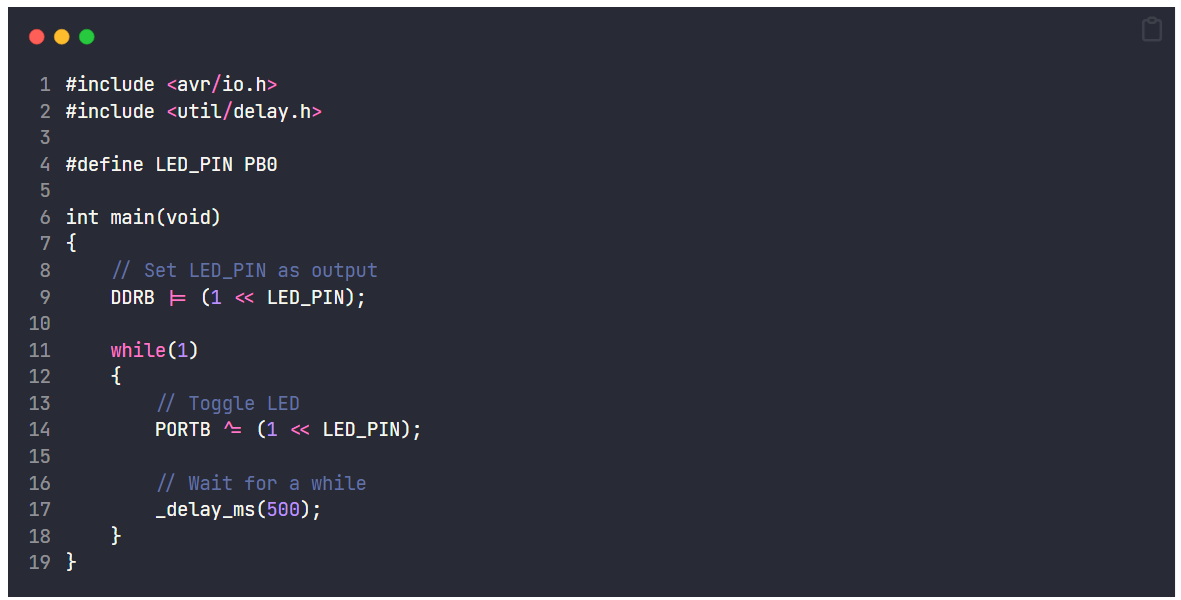

Príklad kódu mikrokontroléra používa programovací jazyk, ako je C, na vykonávanie pokynov krok za krokom.Začína sa nastavením hardvérových registrov a definovaním konfigurácií pinov.Hlavná funkcia beží nepretržite a vykonáva úlohy v slučke.Pokyny riadia výstupy, ako je zapnutie a vypnutie LED.Funkcie oneskorenia sa používajú na vytváranie efektov časovania.Tento prístup sa riadi modelom postupného vykonávania.Je jednoduchý a široko používaný na programovanie vstavaných systémov.

Aplikácie FPGA a mikrokontrolérov

1. Systémy priemyselnej automatizácie

FPGA sa používajú na riadenie a spracovanie signálov v priemyselných strojoch.Zvládajú vysokorýchlostné dáta a požiadavky na presné načasovanie.Mikrokontroléry riadia senzory, motory a riadiacu logiku v automatizačných systémoch.Spoločne umožňujú spoľahlivú a efektívnu prevádzku.Táto kombinácia zlepšuje výkon a ovládanie systému.

2. Spotrebná elektronika

Mikrokontroléry sú široko používané v zariadeniach, ako sú práčky, televízory a diaľkové ovládače.Efektívne spravujú užívateľské vstupy a systémové funkcie.FPGA sa používajú v pokročilých zariadeniach vyžadujúcich rýchle spracovanie údajov, ako sú jednotky na spracovanie videa.Tieto aplikácie ťažia z kompaktného a efektívneho dizajnu.Obe technológie podporujú moderné elektronické produkty.

3. Komunikačné systémy

FPGA sa používajú v sieťových zariadeniach na smerovanie dát a spracovanie signálu.Podporujú vysokorýchlostné komunikačné protokoly.Mikrokontroléry zabezpečujú riadiace a monitorovacie funkcie v komunikačných zariadeniach.Tieto roly zabezpečujú stabilný a efektívny prenos dát.To je dôležité v modernej komunikačnej infraštruktúre.

4. Zdravotnícke pomôcky

Mikrokontroléry riadia funkcie v zariadeniach, ako sú srdcové monitory a infúzne pumpy.Zabezpečujú spoľahlivú a nízkoenergetickú prevádzku.FPGA sa používajú v zobrazovacích systémoch na rýchle spracovanie dát.Tieto aplikácie vyžadujú presnosť a spoľahlivosť.Obe technológie podporujú systémy zdravotnej starostlivosti.

5. Automobilové systémy

Mikrokontroléry riadia riadiace jednotky motora, senzory a bezpečnostné systémy.Zabezpečujú efektívnu prevádzku vozidla.FPGA sa používajú v pokročilých asistenčných systémoch vodiča na spracovanie údajov.Tieto systémy zlepšujú bezpečnosť a výkon.Automobilová elektronika sa vo veľkej miere spolieha na obe technológie.

6. Letectvo a obrana

FPGA sa používajú na vysokorýchlostné spracovanie dát a bezpečné komunikačné systémy.Podporujú komplexnú analýzu signálu a riadiace úlohy.Mikrokontroléry sa starajú o funkcie monitorovania a riadenia vo vstavaných systémoch.Tieto aplikácie vyžadujú vysokú spoľahlivosť a presnosť.Obe technológie zohrávajú kľúčovú úlohu v kritických systémoch.

FPGA vs mikrokontrolér vs CPLD

Vlastnosti	FPGA	Mikrokontrolér	CPLD
Logické zdroje	~10K až >10M logické brány (alebo LUT)	Neuplatňuje sa (založené na CPU)	~1K až ~100K brány
Rýchlosť hodín	~50 MHz až 500+ MHz (závisí od dizajnu)	~1 MHz až 600 MHz (typické MCU)	~50 MHz až 200 MHz
Štýl spracovania	Pravá paralela hardvérové prevedenie	Sekvenčné vykonanie pokynu	Obmedzená paralela logika
Konfigurácia Metóda	Na báze SRAM/Flash bitový tok načítaný pri spustení	Firmvér uložený v pamäti Flash	Neprchavé konfigurácia (EEPROM/Flash)
Programovanie Jazyk	VHDL, Verilog (HDL)	C, C++, zostava	VHDL, Verilog
Vnútorná pamäť	Blok RAM: ~10 KB až niekoľko MB	Flash: ~8 KB–2 MB, RAM: ~2 KB – 512 KB	Veľmi obmedzené (ekvivalent niekoľkých kB)
I/O kolíky	~50 až 1000+ konfigurovateľné I/O	~6 až 200 GPIO špendlíky	~30 až 500 I/O
Sila Spotreba	~1 W až 10+ W (závisí od veľkosti/dizajnu)	~1 mW až 500 mW	~10 mW až 1 W
Boot Time	ms až sekundy (vyžaduje načítanie konfigurácie)	µs až ms (okamžite z Flash)	Okamžité (neprchavý)
Návrhový vstup	Hardvérový obvod definícia	Softvérový program rozvoj	Logický dizajn (jednoduchšie ako FPGA)
Vonkajšie Komponenty	Často vyžaduje externá pamäť (DDR, Flash)	Minimálne (zvyčajne samostatný)	Minimálne externé komponentov
Rekonfigurácia	Úplne preprogramovateľné, neobmedzené cykly	Preprogramovateľné firmvéru	Preprogramovateľné ale obmedzená veľkosť
Typické použitie Mierka	Vysoká zložitosť digitálnych systémov	Malé až stredné vstavané systémy	Malá kontrola a logiku rozhrania
rozvoj Cyklus	Týždne až mesiace	Dni až týždne	Dni až týždne

Záver

FPGA a mikrokontroléry sa líšia hlavne tým, ako spracovávajú dáta, pričom FPGA ponúkajú paralelné hardvérové vykonávanie a mikrokontroléry sa spoliehajú na sekvenčné softvérové riadenie.Ich vnútorné komponenty, systémové štruktúry a programovacie metódy odrážajú tieto rozdiely, vďaka čomu je každý vhodný pre špecifické aplikácie.FPGA vynikajú vo vysokorýchlostných, prispôsobiteľných logických úlohách, zatiaľ čo mikrokontroléry sú ideálne pre riadenie orientované a nákladovo efektívne návrhy.Spoločne zohrávajú dôležité úlohy v odvetviach, ako je automatizácia, komunikácia, automobilový priemysel a systémy zdravotnej starostlivosti.
