Preskúmanie architektúry, funkčnosti a aplikácií mikroprocesorov 8255

Tento článok poskytuje hĺbkové skúmanie mikroprocesora 8255, ktorý objasňuje jeho prevádzkové mechanizmy a rozsiahle aplikácie.Mikroprocesor 8255 sa ukazuje, že je neoceniteľný v rôznych doménach, vrátane systémov priemyselnej automatizácie a vzdelávacích platforiem, čo umožňuje efektívnu výmenu údajov.Prostredníctvom podrobnej analýzy sa táto skladba snaží ponúknuť komplexný pohľad na hlavnú úlohu mikroprocesora, čím sa zabezpečuje holistické porozumenie jej významu v rôznych technologických prostrediach.

Katalóg

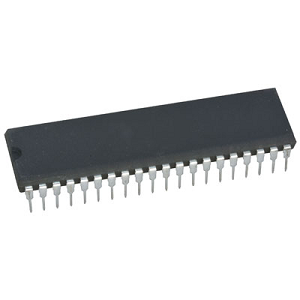

Pochopenie mikroprocesora 8255

Ten 8255 Mikroprocesor, tiež označovaný ako čip PPI (programovateľné periférne rozhranie), hrá úlohu pri uľahčovaní prenosu údajov v rôznych prostrediach.Vďaka jeho podpore jednoduchých aj prerušených I/O operácií je veľmi príťažlivé pre rôzne aplikácie.Tento mikroprocesor umožňuje interakcie tekutín medzi CPU a externými zariadeniami, ako sú analógy-digitálne prevodníky (ADC), prevodníky digitálnych a analógov (DAC) a klávesnice.Jeho sofistikovaná, ale ekonomicky životaschopná architektúra zaisťuje kompatibilitu so širokou škálou mikroprocesorov a externých komponentov.Dodáva sa s tromi 8-bitovými obojsmerný vstupno-výstupný port, programovateľné podľa potrieb aplikácie.Mikroprocesor 8255 nájde svoje miesto v nespočetných odvetviach, čo dokazuje svoju univerzálnosť v priemyselnej automatizácii a spotrebnej elektronike.V automatizovanom výrobnom prostredí slúži 8255 ako jadro v systémoch na získavanie údajov, prepojené so senzormi a ovládacími činmi.

Vlastnosti mikroprocesora 8255

Mikroprocesor 8255 vyniká ako programovateľné zariadenie periférneho rozhrania (PPI), ktoré obsahuje tri programovateľné I/O porty.Tieto porty uľahčujú pripojenie k rozmanitým zariadeniam, fungujú v troch prevádzkových režimoch: režim 0 (jednoduché I/O), režim 1 (Strobed I/O) a režim 2 (obojsmerná strobená I/O).

Programovateľné I/O porty

Tri programovateľné vstupno -výstupné porty ponúkajú rôzne možnosti pripojenia.Táto flexibilita pomáha pri kontrole a koordinácii viacerých periférnych zariadení, obohacujúcej modularity systému a škálovateľnosti.

Režim 0: jednoduché I/O

Režim 0 umožňuje priame vstupné a výstupné operácie.Jeho jednoduchosť a rýchlosť sú veľmi spoľahlivé pre úlohy, kde je potrebná priama funkčnosť.

Režim 1: Strobed I/O

Režim 1 alebo Strobed I/O používa signály podania rúk na zabezpečenie správneho načasovania a synchronizácie prenosu údajov.Tento režim prispieva k integrite údajov, čím sa znižuje riziko chýb počas prenosu.

Režim 2: obojsmerné strobené I/O

Režim 2 podporuje obojsmernú komunikáciu a zvyšuje efektívnosť výmen dát.Táto kapacita s dvojitým tokom je dobrá v systémoch požadujúcich dynamický a spoľahlivý prenos údajov.

Kompatibilita a integrácia

Úplná kompatibilita mikroprocesora s procesormi Intel zaručuje bezproblémovú integráciu a výnimočnú spoluprácu v systémoch založených na Intel.Jeho kompatibilita TTL uľahčuje priamu interakciu so štandardnými logickými rodinami a zefektívňuje návrh a implementáciu elektronických systémov.

Funkčnosť priameho bitového nastavenia/resetovania

Jednou z funkcií 8255 je jeho priama funkčnosť set/reset.To umožňuje manipuláciu s jednotlivými bitami v prístavoch a ponúka presnú kontrolu nad periférnymi operáciami.Iní využívajú túto schopnosť zvýšiť výkon a reakciu systému.

Programovateľné vstupno -výstupné kolíky

8255 poskytuje celkom 24 programovateľných vstupno-výstupných kolíkov usporiadaných do 8-bitových a 4-bitových portov.Táto konfigurácia poskytuje značnú flexibilitu pri navrhovaní periférnych rozhraní, pričom stravuje jednoduché aj zložité nastavenia.Tieto programovateľné špendlíky umožňujú odborníkom vytvárať riešenia na mieru prispôsobené konkrétnym potrebám aplikácií.Adaptabilita a programovateľnosť 8255 sa ukazujú, že sú veľmi prospešné.Napríklad v systémoch automobilového riadenia riadiace viaceré senzory a ovládače, schopnosť mikroprocesora zvládnuť rozmanité vstupné/výstupné operácie zaisťuje spoľahlivý a efektívny výkon systému.

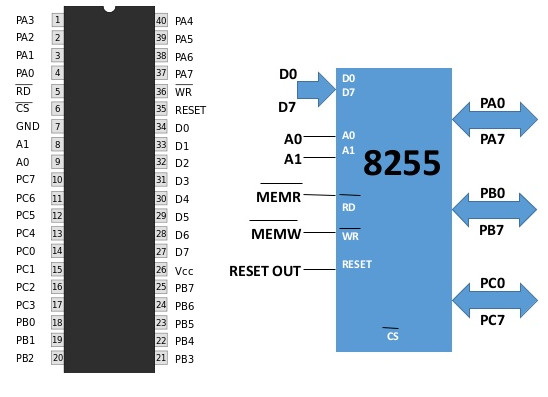

Pinout 8255 mikroprocesor

Mikroprocesor 8255 vyniká ako sofistikované programovateľné periférne rozhranie, vytvorené so 40 kolíkmi, z ktorých každé hrá odlišné úlohy pre svoju funkciu.Disekcia týchto kolíkov odhaľuje ich príslušné funkcie a rôzne aplikácie.

PA0-PA7 a PB0-PB7: Port A a port B dátové riadky

PIN PA0-PA7 a PB0-PB7 slúžia ako primárne kanály výmeny údajov pre port A a port B.Tieto porty uľahčujú bezproblémovú komunikáciu medzi mikroprocesorom a periférnymi zariadeniami.Často sa používajú v paralelnej komunikácii so vstupnými/výstupnými zariadeniami, čím sa zabezpečujú efektívne spracovanie údajov.Efektívne riadenie týchto línií v scenároch požadujúcich paralelné spracovanie a prenos údajov, čím sa celková reakcia systému zvyšuje.

PC0-PC7: PIN COT C

PINS COT C, PC0-PC7, sú rozdelené do hornej polovice (PC4-PC7) a dolných polovíc (PC0-PC3).Táto segmentácia umožňuje flexibilné konfigurácie pre rôzne prevádzkové režimy.Dvojitá povaha portu C môže fungovať ako jednotlivé riadiace línie alebo ako kolektívna skupina na podanie ruky.Takáto univerzálnosť sa ukazuje ako neoceniteľná v zložitých obvodoch rozhrania, kde je potrebná presná kontrola a spätná väzba o stave, čo uľahčuje zložité operácie systému.

D0-D7: Linky dátovej zbernice

PIN D0-D7 tvoria základnú dátovú zbernicu, čo umožňuje prietok obojsmerných údajov medzi mikroprocesorom a periférnymi zariadeniami.Tieto riadky zohrávajú úlohu pri prenose údajov, príkazov a informácie o stave.Pochopenie načasovania a synchronizácie transakcií s dátovými zbernicami na optimalizáciu celkového výkonu systému, zabezpečenie hladkých výmen dát a prevádzkovú efektívnosť.

A0 a A1: Operácie výberu a riadenia portov

PIN A0 a A1 sú neoddeliteľnou súčasťou výberu príslušného portu pre operácie prenosu údajov alebo kontroly registra.Tieto adresné vedenia umožňujú mikroprocesorovi presne zacieliť na konkrétne registre a presné riadiť operácie.Zvládnutie používania týchto kolíkov je dobré na konfiguráciu mikroprocesora pre rôzne úlohy, ako je nastavenie režimu a manipulácia s prerušením, prispôsobenie jeho rôznym prevádzkovým požiadavkám.

Riadenie a výkonové kolíky

CS: Chip Select

PIN CS aktivuje mikroprocesor 8255.Ak je tento kolík nízky, mikroprocesor je vybraný na následné operácie čítania alebo zápisu.Správna implementácia tohto PIN je dôležitá pre stabilitu systému a prevenciu chybných výmen dát, čím sa zabezpečuje spoľahlivé prevádzky.

RD: Inicia na čítanie režimu

RD 'PIN iniciuje čítanie operácií mikroprocesora.Tento signál sa používa na získavanie údajov zo zariadenia.Efektívna koordinácia čítania signálov s načasovaním periférnych zariadení pomáha pri bezproblémovom získavaní údajov a zvyšuje integritu údajov.

WR ': Začiatok režimu zápisu

Pin WR spúšťa operácie zapisovania, čo umožňuje odosielanie údajov na periférne zariadenia.Na zabezpečenie integrity údajov a zabránenie straty údajov počas prenosu, čím sa udržiava spoľahlivosť systému, je potrebná správna synchronizácia príkazov na zápis.

Reset: Reset systému

Resetový kolík reinitializuje mikroprocesor.Táto akcia vymaže údaje a nastavenia, čím sa zabezpečí, že systém je možné reštartovať a priviesť do známeho štátu.Je to dôležité po stretnutí s chybami spracovania alebo počas začínajúcich sekvencií, udržiavaním konzistentnosti systému.

GND a VCC: napájanie

Piny GND a VCC poskytujú mikroprocesor napájanie napájania.GND slúži ako referenčná pôda, zatiaľ čo VCC dodáva stabilný 5V.Správne zapojenie týchto kolíkov, aby sa predišlo kolísaniu energie, ktoré by mohli ohroziť výkon mikroprocesora a celkovú spoľahlivosť systému.

Práca s mikroprocesorom 8255 odhaľuje zaujímavú stránku: optimalizáciu jeho viacfunkčných kolíkov pre rôzne prevádzkové režimy.Použitie týchto kolíkov v aplikáciách založených na prerušení zvyšuje účinnosť tým, že mikroprocesorovi umožňuje reagovať na udalosti, ako sa vyskytujú, bez neustáleho prieskumu periférnych zariadení.Tento prístup zvyšuje výkon systému, vďaka čomu je prispôsobivejší a reaguje na akékoľvek udalosti.

Konfigurácia PIN mikroprocesorov 8255 je základom jej flexibility a účinnosti pri periférnom rozhraní.Pochopenie úlohy každého kolíka a uplatňovanie osvedčených postupov pri ich využívaní môže výrazne vylepšiť výkon mikroprocesora v zložitých systémoch.

Architektúra 8255 mikroprocesorov

Architektúra mikroprocesora 8255 je zložitá a zahŕňa niekoľko komponentov, ktoré zabezpečujú operácie CPU tekutiny.Sofistikované interné rozhranie zbernice integruje interné a systémové autobusy, ktoré podporuje bezproblémové úlohy CPU čítať a zápis, toto je základom jeho úlohy v celkovej funkčnosti mikroprocesora.

Interné rozhranie zbernice

Interné rozhranie zbernice slúži ako most medzi vnútornými mechanizmami mikroprocesora a externými systémovými autobusmi.Toto obojsmerné rozhranie je dobré pre efektívne vykonávanie operácií čítania a zápisu.Napríklad podobné systémy sa používajú v súčasnom výpočte na uľahčenie výmeny informácií medzi centrálnou spracovateľskou jednotkou a rôznymi periférnymi zariadeniami, čím sa zabezpečí hladký a efektívny výkon.

Logika kontroly

Logika riadenia je jadrom architektúry 8255, organizuje interné operácie a spravuje prenosy údajov.Zvýšením koordinácie riadia logiku optimalizuje účinnosť spracovania.Implementácia pokročilých riadiacich systémov, podobne ako v moderných automatizovaných výrobných linkách, môže zvýšiť výkon a spoľahlivosť komplexných systémov.

Kontrolné skupiny a správa portov

Kontrolné skupiny A a B

Architektúra definuje kontrolné skupiny A a B, ktoré sú spravované CPU.Tieto skupiny prenášajú príkazy do pridružených portov, podobne ako automatizované systémy sú rozdelené na kontrolovateľné jednotky, aby sa zlepšila riadenie a efektívnosť.Táto segmentácia umožňuje ľahšie vylepšenie a riešenie problémov v zložitých scenároch.

Konfigurácie portov A a B

Porty A a B majú 8-bitové vstupné západky a výstupné vyrovnávacie pamäte.Port A pracuje v troch jedinečných režimoch, zatiaľ čo port B funguje v dvoch.Táto rozmanitosť v konfiguračných režimoch umožňuje širokú škálu aplikácií, podobne ako konfigurovateľné sieťové systémy, ktoré sa môžu prispôsobiť rôznym prevádzkovým potrebám.Viaceré režimy poskytujú vylepšenú flexibilitu a užitočnosť.

Funkcie portu C

Port C je rozdelený do horných a dolných častí pre operácie potrasenia rúk a stavového signálu.Táto segmentácia zaisťuje presnú a spoľahlivú komunikáciu v mikroprocesorových aj moderných sieťových komunikačných systémoch.Napríklad protokoly handshake používané pri bezpečných výmenách údajov demonštrujú potrebu takejto segmentovanej kontroly pri udržiavaní integrity a účinnosti.

Architektonická sofistikovanosť mikroprocesorov 8255, označená jej komplexnou logikou riadenia, všestrannými konfiguráciami portov a efektívnym rozhraním zbernice, zdôrazňuje hodnotu podrobného a modulárneho návrhu pri dosahovaní optimalizovaného a spoľahlivého výkonu v rôznych technologických doménach.

8255 Prevádzkové režimy mikroprocesorov

8255 pracuje v rôznych režimoch, z ktorých každý ponúka jedinečné funkcie prispôsobené rôznym aplikáciám.Pochopenie týchto režimov a výber vhodného môže často viesť k zlepšeniu výkonnosti a efektívnosti systému.

Bitový režim

Režim bitového nastavenia sa zameriava na riadenie jednotlivých bitov v porte C. Ponúka praktické riešenie pre scenáre vyžadujúce jemnozrnnú manipuláciu so špecifickými kolíkmi, čo umožňuje presnú kontrolu bez ovplyvnenia celého portu.Napríklad tento režim je veľmi prospešný pri riadení periférnych zariadení, ako sú LED alebo malé motory, ako je presnosť a minimálne narušenie.Tento režim preukázal svoju hodnotu pri poskytovaní kontroly nad konkrétnymi komponentmi, podporoval spoľahlivé a nuantné operácie.

Režimy I/O

8255 obsahuje tri odlišné režimy I/O, z ktorých každý uspokojuje rôzne prevádzkové požiadavky.

Režim 0: Základné I/O

Režim 0 umožňuje priame vstupné a výstupné operácie bez toho, aby zahŕňali prerušenia alebo podanie ruky.Uľahčuje priamu komunikáciu medzi procesorom a periférnymi zariadeniami, vďaka čomu je spôsobilý pre vývoj produktov v počiatočnom štádiu a jednoduché zabudované systémy.Tento režim svieti v aplikáciách, kde je žiaduca priama interakcia s minimálnou zložitosťou, čo umožňuje funkčné overenie bez pridaných vrstiev synchronizácie.

Režim 1: I/O s rukou

Režim 1 predstavuje handshaking, aby sa zabezpečil synchronizovaný prenos údajov medzi procesorom a periférnymi zariadeniami pomocou riadiacich signálov na udržanie integrity a načasovania údajov.Tento režim sa ukazuje ako výhodný v komunikačných systémoch a zariadeniach na získavanie údajov, čo zabezpečuje spoľahlivé prijímanie údajov, ak je skvelá presnosť.Pri zavedených mechanizmoch podania rúk režim 1 zabraňuje strate údajov a zrážkam, čo z neho robí spoľahlivú možnosť pre prostredia vyžadujúce výmenu údajov.

Režim 2: obojsmerné I/O s rukou

Režim 2 podporuje obojsmerné vstupno -výstupné operácie a využíva kolíky skupiny A pre obojsmernú dátovú zbernicu s nižšími Bitmi port C manipulujúcim s I/O kontrolou I/O.Tento režim je ideálny pre pokročilé komunikačné protokoly, efektívnu výmenu údajov a inteligentné periférne zariadenia, ako sú určité pamäťové rozhrania a inteligentné senzory.Využívaním kolíkov skupiny A a nižších portov C, režim 2 ponúka väčšiu všestrannosť a účinnosť, uľahčuje komplexnú a responzívnu interakciu medzi zariadeniami.

Rôzne prevádzkové režimy 8255, vrátane podrobnej manipulácie v režime Bit Set-Reset a rôznych konfigurácií I/O, vytvárajú solídny základ pre vytváranie sofistikovaných a spoľahlivých digitálnych systémov.Výber správneho režimu na základe konkrétnych potrieb aplikácií môže optimalizovať výkon a funkčnosť systému.

Ako funguje mikroprocesor 8255?

Fungovanie mikroprocesora 8255, všestrannej programovateľnej I/O jednotky, uľahčuje výmenu údajov medzi centrálnou spracovateľskou jednotkou (CPU) a viacerými periférnymi zariadeniami, ako sú klávesnice, analógové digitálne konvertory (ADC) a digitálne kAnalógové prevodníky (DACS).Táto jednotka zaisťuje hladké spracovanie vstupných a výstupných operácií, podporuje bezchybnú komunikáciu a efektívnu výmenu údajov.

Mechanizmus prenosu údajov

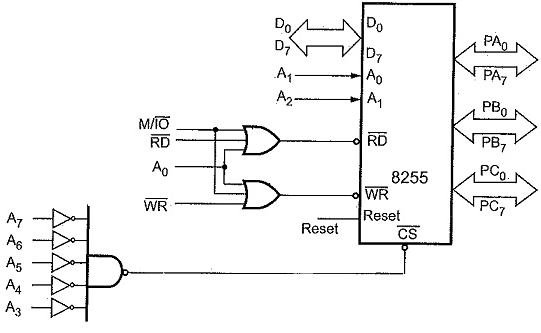

Pri prepojení 8255 s mikroprocesorom 8086 sú špecifické riadiace kolíky, ako napríklad vstupné čítanie (RD) a zápis (WR), užitočné pri dátových transakciách.Počas získavania údajov sa aktivuje PIN RD, čo umožňuje mikroprocesorovi načítať údaje z externého zdroja.Naopak, kolík WR sa aktivuje na prenos údajov z mikroprocesora na externé zariadenie.Praktický príklad je možné vidieť v automatizovaných testovacích systémoch, kde sú dôležité získavanie a zaznamenávanie včas.Bezproblémová prevádzka čítania a písania údajov medzi komponentmi minimalizuje latenciu, čím optimalizuje výkon.

Adresové riadky a konfigurácia

Mikroprocesor 8255 používa 8-bitovú dátovú zbernicu na prenos údajov, čím zabezpečuje širokú kompatibilitu a adaptabilitu v rôznych aplikáciách.Adresové riadky A1 a A0 zohrávajú úlohu pri regulácii interných konfigurácií a funkčných režimov 8255, diktujúc, ako sa údaje spravujú a zaznamenávajú.Riešenie riadkov A1 a A0 sa dá prirovnať k knihovnici organizujúcim knihy v knižnici, identifikujú, kde by sa mali údaje čítať alebo zapisovať, udržiavať systémový poriadok a efektívnosť.Táto organizácia je najlepšia pre systémy, ktoré si vyžadujú vysokú spoľahlivosť, napríklad lekárske prístrojové vybavenie, kde je presné spracovanie údajov skvelé.

Kontrolné signály

Vyžaduje sa pochopenie interakcie signálov riadenia RD a WR pre riešenie problémov a optimalizáciu výkonu systému.Napríklad v systémoch digitálneho riadenia používaných vo výrobe môže zabezpečiť správne načasovanie a aktiváciu týchto signálov zvýšiť presnosť a spoľahlivosť výrobných procesov.

Je zrejmé, že adept 8255 mikroprocesora pri riadení prenosu údajov a periférnej komunikácie zdôrazňuje jeho význam v zložitých výpočtových systémoch.Manipulácia s adresami a riadiacimi signálmi predstavuje vynaliezavosť, technológiu jazdy vpred.Mikroprocesor 8255 je dôkazom zložitosti zapojených do digitálnej komunikácie a kontroly.Jeho bezproblémové integračné schopnosti naďalej umožňujú priekopnícky vývoj v rôznych oblastiach, od priemyselnej automatizácie po technológiu zdravotnej starostlivosti.

Rozhranie s mikroprocesorom 8255

Inicializácia vstupu a výstupu 8255 portov

Na začiatok je 8255 porty nastavený na vstupný režim.Táto predvolená konfigurácia si vyžaduje dôkladné úpravy v softvéri, aby zodpovedala požadovanej funkčnosti.Primeraná rekonfigurácia pri zabezpečení hladkej a spoľahlivej výmeny údajov vo vašom nastavení.

Požiadavky na energiu vonkajšieho zariadenia

Výstupné kolíky na mikroprocesorom 8255 nie sú navrhnuté tak, aby napájali externé zariadenia priamo kvôli ich obmedzenej kapacite.Zavedenie externých zosilňovačov alebo tranzistorov sa stáva praktickým úvahou, ktoré spĺňajú vyššie súčasné požiadavky.Toto sa často pozoruje v scenároch, kde je zosilnenie sily signálu skvelé na udržanie prevádzkových štandardov.

Amplifikácia a prepínanie mechanizmov

Pri prepojení s vysokými prúdmi alebo napätím je potrebné využitie správnej amplifikácie alebo spínacích mechanizmov.Nasadenie tranzistorov na prepínanie dokáže zvládnuť väčšie prúdy bez toho, aby preťažili 8255. Tento prístup odráža praktické aplikácie, kde prepínače riadené nákladom efektívne uľahčujú správu zdrojov, čím chránia mikroprocesor pred potenciálnym poškodením.

Využitie relé pre AC zariadenia

Rozhranie so zariadeniami s pohonom AC si vyžaduje využívanie relé.Relé pôsobia ako sprostredkovatelia, zabezpečujú sa bezpečne riadia spotreba energie a zachováva sa izolácia.Táto metóda je dôležitá v mnohých aplikáciách, poskytuje elektrickú izoláciu a bezpečné prepojenie medzi obvodmi striedavého prúdu a digitálnymi obvodmi s nízkym výkonom.

Konfigurácie portu C v konkrétnych režimoch

Správanie portu C sa mení v operáciách režimu 1 alebo režimu 2.V rámci týchto režimov nemôže fungovať ako štandardný port I/O.Toto obmedzenie zdôrazňuje potrebu dôkladného plánovania pri navrhovaní systémov, ktoré si vyžadujú rôzne funkcie prístavu.Primerané zváženie prevádzkových režimov v rámci architektúry systému pomáha vyhnúť sa nepredvídaným obmedzeniam.Riešením týchto úvah môže byť prepojenie s mikroprocesorom 8255 jemne naladené tak, aby vyhovovalo rôznym aplikáciám, čím sa zabezpečil robustný a spoľahlivý výkon systému.

8255 Mikroprocesorové výhody

Mikroprocesor 8255 sa oslavuje pre nespočetné množstvo výhod, čo upevňuje jeho úlohu ako vytúženej zložky v rôznych technologických krajinách.

Kompatibilita

Mikroprocesor 8255 vyniká vo svojej kompatibilite s rozsiahlou škálou procesorov, čím sa jeho zahrnutie do mnohých systémov uľahčuje bez toho, aby si vyžadovali rozsiahle úpravy.Toto plynulé spojenie s rôznymi mikročipy zefektívňuje fázu konštrukcie, čo často znižuje časové harmonogramy vývoja.

Všestrannosť

Mikroprocesor 8255, ktorý predstavuje pôsobivú všestrannosť, je prispôsobiteľný množstvu funkcií v technologických ekosystémoch.Je konfigurovateľný vo viacerých prevádzkových režimoch, čo mu umožňuje spracovať úlohy z získavania údajov na riadenie správy systému.Takáto flexibilita vidí svoju integráciu do rôznych zariadení, jednoduchých pomôcok a zložitých priemyselných strojov.

Efektívne využívanie energie

Dizajn mikroprocesorov 8255 uprednostňuje optimálne využitie energie, vďaka čomu je dokonale vhodné pre aplikácie, ako je ochrana energie.Zariadenia využívajúce tento mikroprocesor sa tešia predĺženej prevádzkovej životnosti a zvýšenej spoľahlivosti, atribútov v elektronike aj priemyselnom prostredí.

Rozsiahle adopcie

Široké prijatie mikroprocesora 8255 zdôrazňuje jeho konzistentný výkon a spoľahlivosť.Slúži ako dôveryhodná súčasť vo vzdelávacích prostrediach pre výučbu, výskumné laboratóriá pre experimentálnu prácu a komerčné výrobky pre výrobné systémy.Toto rozsiahle využitie zdôrazňuje jeho trvanlivosť a efektívnu funkčnosť, časovo testovanú v rôznych aplikáciách.

Prenos paralelných údajov

Schopnosť uľahčovať prenos paralelných údajov vyniká ako cenná vlastnosť mikroprocesora 8255.Táto schopnosť je výhodná pri systémoch, ktoré požadujú rýchlu komunikáciu medzi mikroprocesorom a periférnymi zariadeniami.Efektívna správa súčasných tokov dát pomocou 8255 zvyšuje rýchlosť a výkon komplexných nastavení.

Mikroprocesor 8255 sa ukazuje ako cenný v zabudovaných systémoch a automatizácii.Iní využívajú svoju priamu integráciu a konfigurovateľnú povahu na vylepšenie vývojových procesov.Napríklad vo výrobných prostrediach 8255 synchronizuje operácie senzorov a ovládačov, čím zabezpečuje presnosť aj účinnosť.Kompatibilita, flexibilita, flexibilita mikroprocesorov 8255, rozsiahle použitie a schopnosť manipulovať s prenosom paralelných údajov zvyšuje svoju postavu v mikroelektronike.Uchopenie svojich praktických aplikácií ponúka hlbšie ocenenie jej prínosu k technologickému progresii.

Aplikácie mikroprocesora 8255

Mikroprocesor 8255, dlhodobý, ale stále relevantný komponent, nachádza svoje miesto v nespočetných špecializovaných aplikáciách a obohacuje historickú aj modernú technologickú krajinu.Táto univerzálnosť je založená na jeho obratnosti pri interakcii s množstvom zariadení a systémov.

Rozhranie s LED diódami

Pokiaľ ide o aplikácie LED riadenia, 8255 vyniká pri riadení zložitých osvetľovacích sekvencií.Táto schopnosť je vysoko ocenená v systémoch displeja a indikátorov, kde je dôležitá presná kontrola viac pod vedených polí.Využitie konfigurácií portov, mnoho remeselných sofistikovaných vnútorných a vonkajších značiek, ktoré slúžia nielen funkčným účelom, ale tiež uchovávajú jeho vizuálnu látku.

Relé riadiace systémy

V regulácii relé 8255 demonštruje svoju zdatnosť v automatizačných a riadiacich systémoch.Zaisťuje presnú a spoľahlivú prevádzku strojov, čo je funkcia, ktorá sa chová v priemyselnom prostredí.Tu 8255 hrá úlohu pri uľahčovaní aktivácie, udržiavaní prevádzkovej integrity a zabezpečovaní hladkých prechodov pracovného toku.

Postupné riadenie motora

Použitie 8255 pre reguláciu krokového motora znamená správu pulznej sekvencie, ktorá sa používa na dosiahnutie presného umiestnenia motora.Táto presnosť nájde svoju fázu v strojoch CNC, robotických systémoch a rôznych automatizačných riešeniach.Workshopy a výrobné jednotky využívajú značné výhody z takejto technológie, v konečnom dôsledku zvyšujú produktivitu a zvyšujú presnosť.

Prepojenie klávesnice

8255 zjednodušuje spracovanie vstupného signálu v aplikáciách rozhrania klávesnice a podporuje spoľahlivé systémy zadávania údajov.Táto úžitková premosťuje tak historické počítačové prostredie a moderné vzory vstavaného systému.Schopnosť procesora prispôsobiť sa a zostať relevantný v rôznych obdobiach ukazuje jeho trvalé príťažlivosť a funkčnosť.

Riadenie dopravného signálu

Nasadenie 8255 v systémoch riadenia dopravných signálov zvyšuje správu mestskej infraštruktúry.Implementácie ukazujú, ako starostlivo naprogramované časovacie sekvencie optimalizujú dopravný tok a bezpečnosť.Procesor tak ovplyvňuje každodenné verejné systémy, čím sa zabezpečuje plynulejšie a bezpečnejšie dochádzanie.

Riadenie systému zdvíhania

V riadení systémov zdvíhania ukazuje programovateľná povaha 8255 presnú prevádzku mechaniky výťahu.Táto aplikácia je jadrom technológií riadenia budov, kde spoľahlivé systémy mikroprocesorov zaisťujú bezpečnú a efektívnu vertikálnu prepravu.

Integrácia v mikrokontrolérových systémoch

Flexibilné I/O porty 8255 sú bonusom v súčasných systémoch mikrokontrolérov, ktoré zlepšujú periférnu manipuláciu.Praktická integrácia zjednodušuje rozširovanie systému a umožňuje vlastné periférne riadenie, vďaka čomu je riešením pre vývoj technologických aplikácií na mieru v rôznych odvetviach.Jeho prispôsobivosť uľahčuje bezproblémový proces tvorby inovatívnych riešení.

Rozhranie s vintage počítačmi

8255 tiež preklenuje priepasť medzi vintage domácimi počítačmi a modernými periférnymi zariadeniami.Mnohí si vážia túto schopnosť, keď zachováva a revitalizuje staršie systémy.Umožnením interakcie so súčasnými zariadeniami 8255 zdôrazňuje jeho prispôsobivosť a pokračuje v relevantnosti v rýchlo sa vyvíjajúcom technologickom prostredí.

Mikroprocesor 8255 je dôkazom robustnosti a všestrannosti, čo upevňuje svoje miesto v historickom aj súčasnom prostredí.Široké spektrum aplikácií opätovne potvrdzuje svoju trvalú užitočnosť a relevantnosť v neustále sa meniacom technologickom svete.

Často kladené otázky [FAQ]

1. Ako je rozhranie 8255 s hlavným procesorom?

Rozhrania 8255 s hlavným procesorom prostredníctvom adries zbernice a dátovej zbernice.Toto rozhranie uľahčuje obojsmerný prenos údajov, čo umožňuje efektívnu komunikáciu a kontrolu v systémoch založených na mikroprocesoroch.V praktických aplikáciách ostatné často mapujú porty 8255 na konkrétne rozsahy adries, aby sa zabezpečila bezproblémová výmena údajov, čím optimalizovala celkový výkon systému.

2. Aké sú režimy prevádzky 8255?

8255 má tri odlišné režimy prevádzky:

Režim 0 (BASIC I/O): Umožňuje priamy vstup a výstup údajov, vďaka čomu je ideálny pre jednoduché úlohy.

Režim 1 (Riadené I/O): Zahŕňa podanie ruky pre riadené procesy prenosu údajov, čím sa zvyšuje spoľahlivosť.

Režim 2 (s dvojsmernou zbernicou): Podporuje obojsmerné toky údajov, ktoré sú vhodné pre zložité komunikačné potreby.

Moderné systémy často napodobňujú tieto režimy pomocou aktualizovaného hardvéru pre spätnú kompatibilitu a zabezpečujú, aby existujúce pracovné postupy a aplikácie naďalej fungovali plynulo.

3. Ako prerušuje prerušenie 8255?

8255 spracováva prerušenia ich spustením za konkrétnych podmienok a vykonaním preddefinovaných prerušených služieb.Tento mechanizmus uprednostňuje okamžitú pozornosť na úlohy s vysokou prioritou, čo umožňuje rýchle reakcie na akékoľvek udalosti.Praktický príklad zahŕňa monitorovanie vstupného portu na zmenu externého signálu a spustenie prerušenia na jeho okamžité spracovanie.Niektorí používajú prerušovacie vektory na definovanie servisných postupov, zabezpečujú presné a včasné reakcie na takéto prerušenia.

4. Aké boli historické aplikácie 8255?

Počas osemdesiatych rokov sa 8255 široko používal na zabezpečenie paralelných I/O schopností pri získavaní údajov, kontrole procesov a priemyselnej automatizácii.Tieto aplikácie ťažili zo schopnosti ChIP zvládnuť viacero operácií I/O súčasne.Napríklad 8255 bol použitý v skorých počítačových výrobných systémoch na efektívne rozhranie senzorov a ovládačov.Jeho univerzálnosť a spoľahlivosť z neho urobili jadro v automatizácii rôznych odvetví, ktoré podporovali celý rad úloh od jednoduchého zberu údajov po zložité riadiace procesy.

5. Ako spravuje 8255 signály podania?

8255 riadi signály podania rúk prostredníctvom vstavaných funkcií, ktoré regulujú tok údajov medzi hlavným procesorom a 8255. Zahŕňa to potvrdenie príjmu údajov a zabezpečenie správneho sekvenovania komunikácie, čo vedie k zlepšenej synchronizácii medzi komponentmi systému.V praxi zaisťuje podanie ruky, aby sa údaje senzora presné čítali pred pokračovaním v ďalšom kroku procesu, ktorý chráni presnosť a efektívnosť systému.

6. Prečo sa 8255 stále používa v niektorých starších systémoch napriek tomu, že sa považuje za zastarané?

Mikroprocesor 8255, hoci sa do značnej miery nahradil pokročilými čipmi periférneho rozhrania, ako sú mikrokontroléry a všeobecné účely I/O čipov, sa stále občas používajú v starších systémoch, kde sú potrebné paralelné I/O schopnosti.Tieto systémy si zachovávajú svoju funkčnosť v dôsledku robustného a dobre pochopeného dizajnu 8255. Napríklad niekoľko starších priemyselných strojov sa naďalej spolieha na spoľahlivé a priame riadenie I/O 8255.Pochopenie charakteristík 8255 umožňuje efektívnu údržbu a občasnú integráciu do existujúcich nastavení vyžadujúcich paralelné spracovanie údajov.Táto trvalá prítomnosť hovorí o dôveryhodnom výkone spoločnosti Chip aj napriek moderným alternatívam.
