Preskúmanie bloku RAM v sérii Xilinx SP3: Funkcie, rozdiely a optimalizácia

Táto príručka skúma úlohu Block RAM v sérii SP3 spoločnosti Xilinx s kapacitou až 1,87 MBIT a všestrannými použitiami, ako je ukladanie do vyrovnávacej pamäte údajov, FIFO a vyrovnávacia čelo.Vysvetľuje, ako Block RAM zvyšuje výkon systému prostredníctvom flexibility a porovnáva ho s distribuovaným RAM.Pochopením jeho funkcií môžete optimalizovať Block RAM pre efektívnejšie a výkonnejšie návrhy systému.

Katalóg

Prehľad

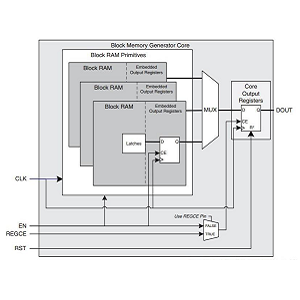

Block RAM (Bram) je dôležitou súčasťou moderných FPGA, najmä v sérii SP3 Xilinx.SP3 FPGA poskytuje dva typy RAM: Block RAM a distribuovaný RAM, z ktorých každý je navrhnutý pre konkrétne úlohy manipulácie s údajmi.Ponúka až 1,87 MBIT Block RAM, ktorý sa používa na úlohy, ako sú ukladanie do vyrovnávacej pamäte údajov, štruktúry FIFO a vyrovnávanie vo vysokovýkonných systémoch.Každá jednotka RAM Block RAM má kapacitu 18 kbit a podporuje skutočnú funkčnosť duálneho portu.To znamená, že obsahuje dve nezávislé 36-bitové dátové zbernice pre súčasné operácie čítania a zápisu, čo maximalizuje účinnosť.Môžete ho nakonfigurovať ako jednokorný RAM s až 72-bitovými šírkou pásma alebo RAM s dvoma portmi s 36-bitovou šírkou pásma, čo umožňuje flexibilitu pre rôzne potreby prístupu k údajom.

Jednotky Block RAM môžu byť tiež kaskádované až do 104 jednotiek, ktoré sa môžu bez problémov pripojiť, aby sa rozšírila kapacita pamäte a podporila zložitejšie úlohy spracovania.Táto funkcia umožňuje vytvárať všestranné pamäťové systémy s vlastnými pomermi strán a konverziami šírky pásma dát.V praxi Blok RAM zvyšuje výkon v aplikáciách vyžadujúcich rýchly prístup k údajom, ako je napríklad spracovanie digitálneho signálu (DSP).Jeho schopnosť vykonávať rýchle operácie čítania/zápisu zlepšuje priepustnosť a znižuje latenciu, zatiaľ čo operácie parity zabezpečujú spoľahlivosť údajov.Vďaka dizajnu duálneho portu a kaskádovej schopnosti sú Block RAM výkonným nástrojom na vytváranie efektívnych architektúr pamäte.S rastúcou dopyt po vysokorýchlostnom spracovaní údajov je pri návrhu systému založených na FPGA čoraz dôležitejší porozumenie a využitie potenciálu Block RAM.

Rozdiel s distribuovaným RAM

Block RAM vyžaduje úplné využitie v jednej inštancii, čo znamená, že ak je potrebná menej pamäte, ako to, čo poskytuje jednotka bloku RAM, nepoužitá časť sa stáva nedostupnou pre iné účely.To môže mať za následok neefektívnosť a zbytočné zdroje, najmä v systémoch s dynamickými alebo kolísajúcimi požiadavkami na pamäť.Naopak, distribuovaná RAM ponúka väčšiu flexibilitu tým, že umožňuje presné pridelenie iba potrebnej pamäte, vďaka čomu je ideálna pre aplikácie s meniacimi sa požiadavkami, ako je napríklad spracovanie časových údajov.Tieto architektonické rozdiely ovplyvňujú stratégie dizajnu, pričom distribuovaný RAM často umožňuje efektívnejšie riadenie zdrojov, znižuje spotrebu energie a zlepšuje výkon systému.Výber medzi blokom RAM a distribuovaným RAM závisí od konkrétnej aplikácie, vyváženia škálovateľnosti, výkonu a nákladovej efektívnosti.
