Vývoj architektúr prepínania ethernetu a posun k distribuovaným systémom krížových panel

V tejto príručke sa bližšie pozrieme na vývoj návrhov siete prepínača, porovnávanie starších architektúr, ako je zdieľaná zbernica a zdieľaná pamäť s rýchlejším a škálovateľnejším prístupom krížového panela.Či už ste profesionál v oblasti vytvárania sietí alebo sa jednoducho zaujíma o techniku, získanie informácií o týchto systémoch vám poskytne jasnejšie pochopenie toho, ako dnešné siete spravujú zvyšujúce sa dátové zaťaženie.

Katalóg

Vývoj architektúr prepínania ethernetu

Architektúra	Fáza evolúcie	Kľúčová funkcia	Primárne obmedzenie
Prepínanie	Skoré štádium	Zdieľaný autobus pre všetky prístavy	Výkonný prekážku v dôsledku sporu o autobus
Crossbar + zdieľaná pamäť	Stredná fáza (po roku 2000)	Hybrid: odkazy na bod-bod + zdieľaná pamäť	Zdieľaná pamäť môže obmedziť výkon
Distribuovaný prierez	Moderná pódium	Distribuované odkazy na bod-bod a úlohy CPU	Implementácia zložitej a nákladnej na implementáciu

Architektúra prepínania autobusu

Najstaršie prepínače Ethernet boli založené na architektúrach prepínania zbernice, kde všetky prichádzajúce a odchádzajúce dátové prenosy zdieľali spoločnú internú komunikačnú zbernicu.Tento jednoduchý dizajn umožnil viacerým portom pripojiť sa k rovnakej vnútornej ceste, ale vo svojej podstate obmedzil celkový výkon prepínača.Ako sa pripojilo viac zariadení a generovaných prenosov, tvrdenie a vnútorné konflikty sa zvýšili, čo vedie k zhoršeniu výkonnosti.Zdieľaná povaha autobusu znamenala, že šírka pásma nebola venovaná jednotlivým prístavom, čo malo za následok latenciu a zrážky paketov, keď rástli dopravné zaťaženie.Aj keď sa architektúry autobusu ľahko implementovali a nákladovo efektívne pre malé siete, stali sa nepraktickými pre rozsiahle podnikové prostredia.Neschopnosť zvládnuť vysoké dopravné zaťaženie a nedostatok škálovateľnosti viedli k ich poklesu.Na uspokojenie rastúcej potreby rýchlejšieho a spoľahlivejšieho prenosu údajov sa spoločnosť Ethernet Switches musela vyvíjať nad rámec tejto zdieľanej infraštruktúry na sofistikovanejšie návrhy.

Architektúra Crossbar + zdieľaná pamäť

Aby sa riešili obmedzenia prepínania na báze autobusov, priemysel sa posunul smerom k architektúre zdieľanej pamäte, kde vysokorýchlostný RAM dočasne uložil prichádzajúce dátové pakety pred ich preposlaním do svojich cieľov.Táto architektúra umožnila prepínač manipulovať s viacerými dátovými tokmi naraz, pričom centrálny prepínací motor spravuje pripojenia medzi vstupnými a výstupnými portmi.Použitím zdieľanej pamäťovej skupiny by prepínač mohol dynamicky prideliť šírku pásma, kde to bolo najviac potrebné, čím sa zlepšila celková účinnosť.

Avšak, keď sa prepínače zmenšili, aby zvládli viac portov a vyššie prenosové zaťaženie, systémy zdieľanej pamäte sa začali stretávať s prekážkami výkonu.Centralizovaný prepínací motor sa stal jediným bodom zlyhania a snažil sa držať krok s rastúcim počtom súbežných spojení.Okrem toho náklady na vysokorýchlostnú pamäť a zložitosť riadenia prideľovania pamäte vo všetkých prístavoch spôsobili, že táto architektúra je menej ekonomicky životaschopná pre veľké siete.

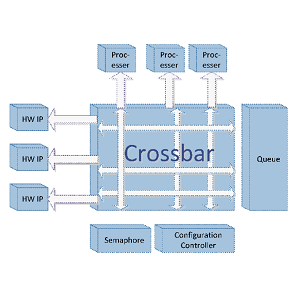

Táto výzva spôsobila architektúru zdieľanej pamäte Crossbar +, hybridné riešenie, ktoré kombinuje najlepšie aspekty prepínania krížových barvírov a zdieľanej pamäte.Matica prepínača Crossbar umožňuje priame pripojenia medzi portmi medzi portmi, čím sa zabezpečuje neprepracovanie prenosu údajov pri rýchlosti drôtu.Zároveň sa zdieľaná pamäť používa na dočasné vyrovnávacie pakety, čím sa zlepšuje schopnosť systému zvládnuť výbuchy prenosu.V tejto hybridnej architektúre zohráva pri celkovom výkone systému efektívnosť zdieľaného autobusu v rámci servisných rád.Tento prístup vyrovnáva náklady na náklady s potrebou vysokorýchlostnej, neblokujúcej komunikácie, čo z nej robí populárnu voľbu pre prepínačy Ethernet vyvinuté po roku 2000.

Distribuovaná architektúra krížových brvlov

Ako požiadavky na sieť exponenciálne rástli, dosiahnutie rýchlosti stoviek GBP s viacerými 10-gigabitovými rozhraniami Ethernet, distribuovaná architektúra krížového panela sa objavila ako riešenie na prekonanie obmedzení tradičných centralizovaných návrhov.Na rozdiel od predchádzajúcich architektúr distribuovaný dizajn Crossbar decentralizuje proces prepínania a zahŕňa prepínače Crossbar v rámci spínacej sieťovej dosky a jednotlivých servisných doskách.Tento distribuovaný prístup ponúka niekoľko výhod:

Lokalizované prepínanie: Každá servisná doska má svoj vlastný prepínač Crossbar, čo umožňuje prepínanie dátových paketov lokálne bez toho, aby vždy museli prejsť centrálnym spínacím motorom.To znižuje latenciu a zlepšuje výkon, najmä v scenároch s vysokou premávkou.

Oddelenie typov údajov: Architektúra rozlišuje medzi údajmi o servisnej doske a prepínajúcimi údajmi o sieťových doskách, čo uľahčuje integráciu služieb s pridanou hodnotou, ako sú brány firewall, systémy detekcie narušenia (ID), vyrovnávače zaťaženia a podporu IPv6 priamo do platformy Core Switch.Táto modularita zvyšuje flexibilitu a prispôsobiteľnosť siete.

Distribuovaná architektúra CPU: Aby sa ďalej zvýšila účinnosť, distribuovaná architektúra Crossbar obsahuje dizajn viacerých CPU.Hlavný procesor na riadiacej doske dohliada na celkové operácie prepínača, zatiaľ čo sekundárne CPU na servisných doskách manipulujú s lokalizovanými úlohami.Toto rozdelenie práce znižuje zaťaženie centrálnej riadiacej dosky, čím sa zlepšuje účinnosť presmerovania paketov a stabilita systému.

Aktuálny stav architektúry prepínača

Krajina architektúry Switch v priebehu rokov zaznamenala pozoruhodné zmeny.Spočiatku, v ktorej dominoval priamy model „zdieľanej zbernice“, sa vyvinul v pokročilejší nastavenie „Crossbar + Shared Memory“ a teraz postupuje smerom k rámcu „plne distribuovaného krížového panela“.Táto cesta nielen ukazuje technologické pokroky vytvorené v dizajne siete, ale tiež odhaľuje nuantné povedomie o eskalujúcich potrebách šírky pásma a prevádzkovej efektívnosti v súčasných komunikačných systémoch.

Prechod zo zdieľaného autobusu do krížového panela

Zdieľaná architektúra autobusov, aj keď priama a priaznivá pre rozpočet, sa často stretávala s výzvami súvisiacimi so škálovateľnosťou a výkonom.Keď sa objem sieťovej prevádzky prudko zvýšil, bolo čoraz jasnejšie, že je potrebné odolnejšie riešenie.Príchod architektúry Crossbar znamenal bod obratu, ktorý umožnil viacerým simultánnym pripojeniam a zároveň účinne eliminoval prekážky, ktoré trápili konfigurácie zdieľaných autobusov.Táto transformácia zohrala úlohu pri zvyšovaní priepustnosti údajov a minimalizácii latencie pre vysokovýkonné siete.

Úloha zdieľanej pamäte v konfiguráciách krížových panel

Integrácia zdieľanej pamäte do návrhov Crossbar vylepšila správu toku dát.Toto nastavenie podporuje efektívny prístup k údajom a dohľad, čo umožňuje prepínača na správu väčších objemov údajov s pozoruhodnou pohyblivosťou.Model zdieľanej pamäte sa ukázal ako výhodný v nastaveniach, kde je dôležité spracovanie údajov SWIFT, napríklad dátové centrá a prostredia cloud computingu.Systémy využívajúce túto architektúru mali zaznamenané významné zisky z prevádzkovej efektívnosti a distribúcie zdrojov.

Pokrok smerom k plne distribuovaným systémom krížových panelov

Prechod na plne distribuované systémy Crossbar označuje popredné inovácie v architektúre Switch.Tento dizajn nielen posilňuje škálovateľnosť, ale tiež zvyšuje toleranciu porúch, čo vedie k odolnejšiemu siete.Disperzovaním prepínania tkaniny v rôznych uzloch môže systém adaptívne reagovať na kolísavé požiadavky na premávku, čím optimalizuje celkový výkon.Vývoj architektúry Switch zo zdieľaného zbernice na plne distribuované systémy krížových panel odráža významnú adaptáciu na zložitosti moderných sietí.Každý vývoj uvádzal zlepšenie rýchlosti, efektívnosti a spoľahlivosti, čo stelesňuje neúprosné hľadanie dokonalosti v dizajne siete.Keďže priemyselné odvetvia sa čoraz viac závisia od pokročilých komunikačných systémov, pochopte tieto architektonické zmeny za odomknutie ich plného potenciálu.Neustále inovácie v tejto doméne sú pripravené nanovo definovať budúcnosť vytvárania sietí, čím sa zabezpečujú, že systémy zostanú vybavené neustále rastúcimi požiadavkami.
