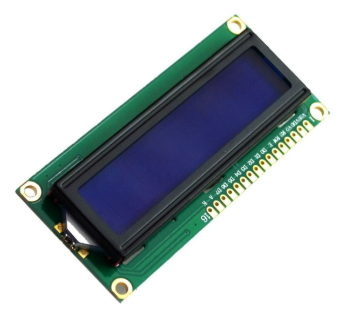

Všetko o LCD 16X2

Displej s tekutým kryštálom 16x2 (LCD) je všestrannou a základnou súčasťou modernej elektroniky, ktorá ponúka kompaktné, ale efektívne riešenie na zobrazovanie textových a numerických údajov.Jeho štruktúra 16 stĺpcov a 2 riadky sa prispôsobuje až 32 znakom, čo z nej robí obľúbenú voľbu v zabudovaných systémoch, projektoch pre domácich majstrov a rôznych digitálnych zariadení.Tento článok sa venuje technológii, charakteristikám a praktickým aplikáciám modulu LCD 16X2, ktorý poskytuje komplexný sprievodca, ktorý sa snažíte integrovať tento displej do vašich projektov.

Katalóg

Prehľad technológie LCD 16X2

LCD 16X2 je adept médium na prezentáciu informácií, ktoré zahŕňa štruktúru 16 stĺpcov a 2 riadky.Tento dizajn môže pojať až 32 znakov, pričom každý znak je vytvorený z matice bodov 5x8 pixelov, čo vedie k 1280 pixelov.Zakorenia vo funkčnosti viacerých segmentov LED, nájde svoje miesto v širokom spektre zariadení, úsilia pre domácich majstrov a elektronických aplikácií.Jeho kúzlo vyplýva z cenovej dostupnosti, jednoduchosti programovania a priamej prevádzky.Varianty v tejto sérii, ako napríklad 8x2 a 10x2, 8x1 a 16x1, poskytujú flexibilitu, aby vyhovovali konkrétnym dizajnovým potrebám popri hlavnom modeli 16x2.

Pracovanie LCD 16X2 závisí od komplexnej interakcie medzi hardvérovými komponentmi a smernicami softvéru na poskytovanie presných vizuálnych údajov.Môžete pochopiť, ako zahrnutie palubného ovládača, napríklad Hitachi HD44780, zjednodušuje túto zložitú úlohu, uľahčuje správu údajov a udržiava presnosť zobrazenia.Využívanie precíznych postupov kódovania môže zvýšiť životnosť a efektívnosť zariadenia a predstaviť, ako zručnosti a znalosti môžu zlepšiť využitie zdrojov.

Technické špecifikácie

Špecifikácia	Podrobnosti
Prevádzkové napätie	4,7 V až 5,3 V
Zobrazovať rozmery rámu	72 x 25 mm
Prevádzkový prúd	1MA (bez podsvietenia)
Veľkosť PCB	80L x 36W x 10h mm
Ovládač	HD47780
Farba podsvietenia	Zelená alebo modrá
Počet stĺpcov	16
Počet riadkov	2
Počet kolíkov	16
Celkové znaky	32
Prevádzkové režimy	4-bitové a 8-bitové
Veľkosť pixelov	5 × 8 pixelov na znak
Veľkosť písma	0,125 W x 0,200 h (mm)

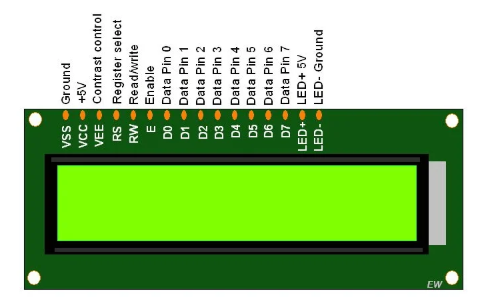

Konfigurácia PIN

Číslo kolíka	Názov kolíka	Opis
Pin 1	Uzemniť	Pripojí sa k pozemnému terminálu.
Pin 2	+5 volt	Poskytuje A +5V dodávku LCD.
Pin 3	VE	Vyberie kontrast LCD.
Pin 4	Zaregistrovať	Pripája sa k dátovému kolíku MCU.Dátový režim = 0, príkaz režim = 1.
Pin 5	Čítať a písať	Používa sa na čítanie alebo písanie údajov.
Pin 6	Umožniť	Umožňuje kolík;Musí byť vysoký, aby vykonal čítanie/zápis postup.Neustále držané vysoko.
Pin 7	Dátový kolík	Dátové kolíky (0-7) sú pripojené k mikrokontroléru pre prenos údajov.Podporuje 4-bitový režim.
Pin 8	Dátový kolík 1	PIN prenosu údajov.
Pin 9	Dátový kolík 2	PIN prenosu údajov.
Pin 10	Dátový kolík 3	PIN prenosu údajov.
Pin 11	Dátový kolík 4	PIN prenosu údajov.
Pin 12	Dátový kolík 5	PIN prenosu údajov.
Pin 13	Dátový kolík 6	PIN prenosu údajov.
Pin 14	Dátový kolík 7	PIN prenosu údajov.
Pin 15	LED pozitívny	+VEC Terminál podsvietenia LED;pripojené k +5V s Aktivujte podsvietenie LED.
Pin 16	LED negatívny	-Ve terminál LED podsvietenia;spojené s GND Aktivujte podsvietenie LED.

Príkaz pre moduly LCD 16x2

Hex	Opis
1	Odstraňuje údaje zobrazujúce na obrazovke LCD.
2	Pohyby sa vracajú domov.
4	Modifikuje miesto kurzora na ľavú stranu.
6	Zmení umiestnenie kurzora na pravej strane.
5	Posúva displej doprava.
7	Posunie displej doľava.
8	Vypne displej;Kurzor bude tiež otočený vypnuté.
0A	Zapne kurzor a vypne displej.
0c	Vypne kurzor a zapne displej.
0E	Zapne displej a bliká kurzorom.
0f	Zapne displej a bliká kurzorom.
10	Zmení umiestnenie kurzora vľavo.
14	Zmení umiestnenie kurzora doprava.
18	Zmení umiestnenie displeja na ľavú stranu.
1c	Zmení umiestnenie displeja na pravej strane.
80	Posunie kurzor na primárnu čiaru.
C0	Presunie kurzor na začiatok nasledujúceho riadku.
38	Konfiguruje LCD pre 2 riadky a maticu 5 × 7.

Základné koncepty technológie LCD

LCD systémy fungujú tak, že vedie svetlo prostredníctvom systematicky usporiadaných vrstiev, kde sú molekuly zarovnané v pravom uhle k sebe, čo umožňuje priechod polarizovaného svetla.Tieto starostlivo organizované molekuly hrajú dominantnú úlohu pri riadení informácií o jednotlivých pixeloch využitím absorpcie svetla, čím sa vytvárajú viditeľné obrazy.Orientácia týchto molekúl sa posúva v reakcii na uhly svetla, čo pre vás uľahčuje odlišné vizuálne dojmy.Táto metóda zaisťuje, že údaje sa uchovávajú na displeji, až kým sa nezmení zmena.

Praktické použitie v priebehu času preukázalo, že LCD, vďaka svojim energeticky šetriacim atribútom a kompaktným veľkostiam, postupne nahradili CRT obrazovky v rôznych gadgetoch, ako sú prehrávače CD/DVD, hodinky a počítače.Tento posun odráža väčší pohyb smerom k ekologickejšiemu elektronickému dizajnu.Na rozdiel od technológie LED, ktorá vytvára svetlo, LCDS sa ekonomizuje energia blokovaním svetla.Toto prevádzkové rozlíšenie zdôrazňuje schopnosť LCD minimalizovať využitie energie - dynamické zváženie v dnešnom technologickom progresii.

Súčasné priemyselné aplikácie odhaľujú rovnováhu medzi výkonom a efektívnosťou, pretože LCD naďalej vytvárajú ostré obrázky.Presný prístup manipulácie s polarizovaným svetlom poskytuje hlbšie porozumenie harmonizujúcej funkčnosti pri úspore energie, čo je subjekt čoraz viac relevantný v prebiehajúcom konverzácii o trvalo udržateľných postupoch dizajnu.

LCD registre

Technológia LCD zahŕňa dva hlavné registre: príkazový register a dátový register.PIN RS pôsobí ako rozhodujúci riadiaci mechanizmus, ktorý určuje režim prevádzky nasmerovaním aktivít do príkazového registra, keď je nastavený na „0“ a do dátového registra, keď je nastavený na „1.“

Príkazový register

Register príkazu elegantne riadi funkcie LCD bývaním a vykonávaním rôznych ovládacích príkazov.Tieto príkazy riadia operácie, ako je inicializácia displeja, vymazanie starého obsahu, umiestnenie kurzoru a nastavenie celkových konfigurácií displeja.Zdatné využitie tohto registra uľahčuje hladké prechody medzi rôznymi prevádzkovými stavmi, čím sa zvyšuje interaktívne skúsenosti.Hlboké ocenenie príkazovej sekvencie a načasovania zosilňuje prevádzkovú konzistenciu, ktorá prispieva k rozhraniu tekutiny.

Zápis údajov

Naopak, dátový register je miestom, kde znaky a grafické symboly určené na zobrazenie nájdu svoj dočasný domov.Aktivácia nastane, keď sa kolík RS presunie do pozície „1“, čo umožňuje odosielanie údajov priamo na displej.Tento proces zložito spája príkazy a registre údajov a zaisťujú, že textové a grafické údaje sú prezentované presne na obrazovke LCD.Opatrne optimalizácia vstupu údajov prispieva k dosiahnutiu rýchlej obnovovacej frekvencie, čím sa displej udržiava reagujúci a intenzívne jasný.

Pripojenie LCD 16 × 2 s Arduino

Prepojenie LCD 16 × 2 LCD s Arduino poskytuje presvedčivý spôsob, ako demonštrovať textový výstup.Využitím knižnice tekutých kryštálov sú displejy kompatibilné s kompatibilnými Hitachi HD44780 hladko ovládané Arduino.Toto prepojenie umožňuje LCD zobrazovať správy ako „Ahoj svet!“a chronologicky sledujte čas sledovania v sekundách, pričom aktualizácie vyvolali každé resetovanie Arduino.

Pracuje na paralelnom rozhraní

LCD 16 x 2 pracuje na paralelnom rozhraní, ktoré vyžaduje synchronizáciu niekoľkých kolíkov.Pozoruhodné kolíky zahŕňajú register Select (RS), čítanie/zápis (RW) a povoľte spolu s dátovými riadkami D0-D7.Správa kontrastu pomocou potenciometra a napájanie podsvietenia LED je rovnako zapojené.Knižnice Arduino zjednodušujú proces programovania premenou zložitých operácií PIN na zvládnuteľné príkazové a dátové úlohy.

Porovnanie 4-bitových a 8-bitových režimov prevádzky

Pre rozhranie LCD-ACUINO ponúka rozhodnutie medzi 4-bitovými a 8-bitovými režimami odlišné cesty.4-bitový režim, ktorý využíva sedem vstupno-výstupných kolíkov, sa často vyberá pre jeho efektívnu účinnosť a nižší dopyt hardvéru.Naopak, 8-bitový režim používa 11 kolíkov, ale uľahčuje rýchlejší prenos údajov, čo pomáha pri porozumení spracovania údajov v praktických nastaveniach.Výber často závisí od dostupnosti PIN na zložitosti Arduino a projektu.

Implementácia 4-bitového režimu v praxi

Preskúmame 4-bitové nastavenie režimu pre jeho efektívne využívanie zdrojov, ktoré zahŕňajú základné komponenty: Arduino, dosku, LCD 16 × 2, spojovacie drôty, kolíky hlavičiek, 220-ohmový odpor a 10K alometrom.Úloha potenciometu pri úprave kontrastu obrazovky sa ukazuje ako neoceniteľná a zvyšuje viditeľnosť v rôznych podmienkach osvetlenia.Nasadenie tejto konfigurácie v rôznych prostrediach projektu poskytuje informácie o jeho všestrannosti a efektívnosti.

• Začnite umiestnením LCD na dosku a prepojením ho s príslušnými arduinskými kolíkmi, zabezpečením správneho umiestnenia RS, RW a povoľte kolíky.Zahrňte rezistor 220-OHM na riadenie prúdu podsvietenia a chránite displej.Potentiometer sa pripája k kolíku V0, aby sa modifikoval kontrast, čo výrazne zvyšuje čistotu pozorovania.

• Ak chcete efektívne aplikovať knižnicu kvapalinových kryštálov, inicializujte objekt displeja pomocou zadaného usporiadania PIN v Arduino IDE.To demonštruje praktické používanie softvérových knižníc na zefektívnenie riadenia hardvéru.Prostredníctvom následných pokusov vývojári dostávajú okamžitú spätnú väzbu, zdokonaľujú techniky kódovania a elektronické techniky riešenia problémov.

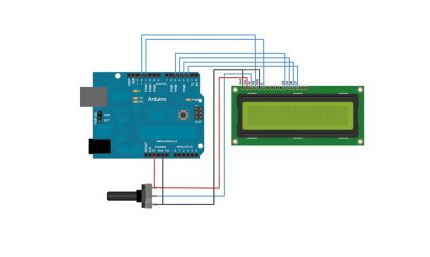

Schéma zapojenia pre LCD

Predtým, ako sa pustíte do integrácie LCD s doskou Arduino, začnite spájkovaním hlavičky kolíka buď pin 14 alebo pin 16 LCD.Ak chcete získať požadovaný výkon, dodržiavajte nasledujúci podrobný sprievodca zapojením:

• Pripojte PIN RS k digitálnemu kolíku 12 na Arduino;To iniciuje príkazové procesy.

• PIN POVORNÝ by sa mal prepojiť s digitálnym kolíkom 11, aby spustil akcie a fungoval ako signál výberu registra.

• Vytvorte pripojenia pre dátové kolíky nasledovne:

• D4 do digitálneho kolíka 5,

• D5 do digitálneho kolíka 4,

• D6 k digitálnemu kolíku 3,

• D7 na digitálny kolík 2.

Účinnosť týchto spojení je dominantná pre plynulý prenos údajov.

• Priamo premostenie PIN na čítanie/zápis do GND;Jednoduchosť výstupných režimov ich často robí žiaduce.

• Pripojte VSS k GND na podporu stabilnej funkčnosti.

• Pripojte VCC k 5V kolíku a dodávka napájanie LCD.

• Umiestnite rezistor 220 OHM medzi LED+ a 5V, aby ste udržali vhodné úrovne osvetlenia, čím chránite podsvietenie pred nadprúdom.

• Uzemnite katódu LED pripevnením k GND, čím dokončíte pripojenie obvodu LED.

• Ak chcete upraviť kontrast, pripevnite stierač 10K potenciometru k LCD PIN 3, čo zvyšuje čitateľnosť zobrazenia.

LCD, ako napríklad široko používaný model 16 × 2, prenikajú do rôznych elektronických zariadení vrátane kalkulačiek a telefónnych displejov.Ich rozšírené využitie vyplýva z ich výnimočnej schopnosti poskytovať podrobné aktualizácie stavu a parametrov, čo je pozoruhodná vlastnosť v pokročilých elektronických systémoch.

Skúmanie odrôd LCD

• znak LCDS: ekonomické a efektívne pre textové displeje;Príklady zahŕňajú modely 16x2.

• Grafické LCD: Povoliť správu na úrovni pixelov, ponúka zemepisnú šírku pre obrázky a komplikované geometrie.

• TFT LCDS: Poskytovanie vysokého rozlíšenia s farbou, ideálne pre bohaté dynamické displeje.

Pri výbere LCD vymeňte aspekty, ako je kvalita zobrazenia a spotreba energie.Experimentovanie praktického, niekedy je potrebné, aby ste pochopili funkcie každého typu LCD úplne, čo môže odhaliť podstatné porozumenie týkajúce sa ich praktických aplikácií.
