Vylepšenie dizajnu FPGA pomocou súborov User Constract (UCF) pre nástroje Xilinx ISE

Táto príručka skúma úlohu súborov obmedzení používateľov (UCF) pri zlepšovaní dizajnu FPGA pomocou nástrojov Xilinx ISE.UCFS umožňujú pridávať špecifické obmedzenia na lepšie riadenie načasovania, logiky a umiestnenia, ktoré zvyšujú presnosť, výkon a spoľahlivosť návrhu.Tým, že ukáže, ako efektívne uplatňovať tieto obmedzenia, táto príručka pomáha zjednodušiť proces navrhovania, skrátiť čas ladenia a zabezpečiť úspešné doručenie projektu.

Katalóg

Účel a úloha UCF v dizajne FPGA

V dizajne FPGA zohrávajú úlohu obmedzenia používateľov (UCFS) úlohu pri riadení toho, ako sa logika syntetizovaná z vášho kódu fyzicky implementuje na čipe.Tieto súbory umožňujú špecifikovať dôležité parametre, ako sú obmedzenia načasovania, priradenia PIN a podrobnosti o umiestňovaní oblasti, ktoré môžu priamo ovplyvniť, či návrh spĺňa požiadavky na výkon alebo nie.Považujte na UCF ako plány, ktoré zaisťujú, že všetko je správne umiestnené, pracuje podľa plánu a úhľadne sa zmestí na miesto.Proces nastavovania obmedzení začína v počiatočných fázach vývoja.Začnite vytvorením súboru UCF pred syntézou a zaistite, aby boli parametre od začiatku uzamknuté.Po syntéze sa vygenerujú ďalšie súbory obmedzení, ako je súbor Contraint NetList Constraint (NCF) a Fyzický súbor Constraint (PCF), aby odrážali zmeny vykonané v logike a dokončili fyzické obmedzenia.Každý z týchto súborov stavia na predchádzajúcom kroku a postupne vylepšuje návrh.UCF sú textové súbory napísané vo formáte ASCII, čo znamená, že môžu byť upravené pomocou základných textových editorov alebo špecializovanejších nástrojov, ako je editor obmedzení Xilinx.Vďaka tejto jednoduchosti je UCF vysoko prístupné a flexibilné, aby sa ponorili do špecifík nastavení obmedzení bez toho, aby bolo potrebné príliš zložité nástroje.

Aké obmedzenia tvarujú dizajn FPGA?

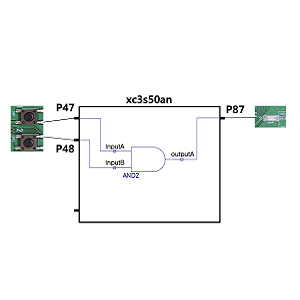

Pri dizajne FPGA zohrávajú obmedzenia úlohu pri formovaní toho, ako čip funguje a interaguje s vonkajšími zariadeniami.Tieto obmedzenia sú definované v UCF (súbor User Constaints), ktorý pôsobí ako podrobná inštrukcia pre nástroj navrhovania, čím by sa mali pripojiť a spravovať interné komponenty FPGA.Kľúčové obmedzenia zahŕňajú obmedzenia načasovania, ktoré zabezpečujú signály cestovania medzi komponentmi v konkrétnom časovom rámci, aby sa udržal spoľahlivý výkon pri požadovanej rýchlosti hodín.Priradenie kolíkov Mapujú fyzické kolíky FPGA k externým zariadeniam, ako sú senzory, pamäťové moduly alebo komunikačné rozhrania, zabezpečujú presné pripojenia.Obmedzenia oblasti riadia umiestnenie logických blokov na čipe, aby sa predišlo preťaženiu, zníženiu oneskorení a optimalizovaní využívania zdrojov.Bez týchto obmedzení by automatizované nástroje robili rozhodnutia o umiestňovaní a smerovaní, ale často so suboptimálnymi výsledkami, čo vedie k problémom s načasovaním, prekážkam alebo neefektívnym rozložením čipov.Použitím súborov UCF si mnohí zachovávajú kontrolu nad týmito kritickými aspektmi, čo vedie k lepšiemu výkonu, efektívnosti a spoľahlivosti v návrhoch FPGA.

Iteratívna povaha vylepšenia obmedzení

Dizajn FPGA je zriedka jednorazový proces.Obmedzenia sa opakovane upravujú počas celého vývojového cyklu s vývojom dizajnu a objavujú sa nové výzvy.Iné vylepšujú súbory UCF, ktoré spĺňajú ciele výkonnosti, opravujú problémy s načasovaním alebo sa prispôsobia meniacim sa požiadavkám projektu.Toto iteratívne vylepšenie je dôležitou súčasťou pracovného toku FPGA.Napríklad, ak si všimnete, že signálna cesta trvá príliš dlho na šírenie medzi dvoma komponentmi, môžu upraviť UCF tak, aby zmenili obmedzenie načasovania alebo premiestnili tieto komponenty, aby sa znížili oneskorenia.Podobne, ak je priradenie kolíka konflikty s externým hardvérom, UCF je možné upraviť na vyriešenie nesúladu.Každá revízia UCF posunie dizajn bližšie k požadovanému výsledku, pričom každá úprava sa viac učí o kompromisoch zapojených do optimalizácie FPGA.Tento cyklus testovania, prispôsobovania a učenia sa nielen zlepšuje dizajn, ale tiež zaostruje zručnosti.

Výhody používania UCFS

Uplatňovanie obmedzení prostredníctvom súborov UCF poskytuje niekoľko praktických výhod, ktoré prispievajú k úspechu projektov FPGA:

• Vylepšená presnosť načasovania: Dobre vypracované obmedzenia načasovania zabezpečujú, aby FPGA spoľahlivo pracoval pri požadovanej rýchlosti hodín, čím sa zabráni chybám spôsobeným oneskorením signálu.

• Lepšie využitie zdrojov: Obmedzenia oblasti bránia umiestneniu logických blokov príliš blízko seba alebo príliš ďaleko od seba, optimalizáciu priestoru čipov a zlepšenie výkonu.

• Zjednodušené ladenie: Ovládaním priradení kolíkov a smerovania signálu UCF pomáhajú znižovať konflikty smerovania, čo uľahčuje diagnostiku a riešenie problémov počas testovania.
