EPM7160ELC84-15: DataShet, funkcie, pinout, programovanie a aplikácie

Táto príručka sa týka všetko o EPM7160ELC84-15, špeciálnom čipe, ktorý pomáha vytvárať vlastné digitálne logické obvody.Môžete ho naprogramovať pomocou pripojenia JTAG a dokonca ho aktualizovať, keď je už nainštalovaný vo vašom systéme.Má tiež bezpečnostné funkcie na ochranu vášho dizajnu.Tento článok vysvetľuje všetko o čipe, vrátane jeho rozloženia PIN, funkcií, použití a toho, ako ho naprogramovať.Či už pracujete na strojoch, autách alebo sieťových zariadeniach, táto príručka vám pomôže pochopiť, prečo je tento čip užitočný.

Katalóg

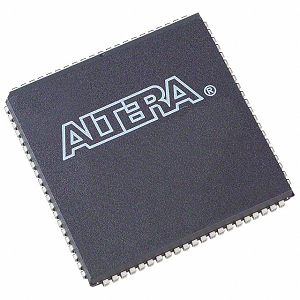

Prehľad EPM7160ELC84-15

Ten EPM7160ELC84-15 je súčasťou série CPLDS spoločnosti Intel MAX 7000, ktoré využívajú Altera pokročilú maximálnu architektúru druhej generácie.Tieto zariadenia, vyrobené z technológie špičkovej technológie CMOS, sú prispôsobené implementáciám digitálnych logických obvodov s vysokou hustotou a vysoko výkonnými digitálnymi logickými obvodmi.Tento model obsahuje 160 makrocellov a poskytuje zhruba 3 200 použiteľných brán, ktoré vyhovujú potrebám zložitých digitálnych systémov.Pôsobí na 5 V napájaní, s typickým oneskorením pin-to-pin 15 ns, čo umožňuje rýchlosť počítadla až do 175,4 MHz, čo zabezpečuje rýchle spracovanie signálu a efektívny výkon systému.Tento CPLD podporuje programovanie v systéme aj preprogramovanie prostredníctvom integrovaného rozhrania JTAG, ktoré je v súlade s IEEE STD.1149.1, zvýšenie flexibility a ľahké aktualizácie po inštalácii.Ponúka tiež funkciu bezpečnostného bitu na zabránenie neoprávneného kopírovania konfiguračných údajov, čo je cenný doplnok na ochranu duševného vlastníctva.

Ak chcete zabezpečiť všetko, čo vaša firma potrebuje, je teraz ten pravý čas na zadanie hromadnej objednávky s nami.Sme pripravení pomôcť vám ušetriť čas, znížiť náklady a získať presne to, čo potrebujete.

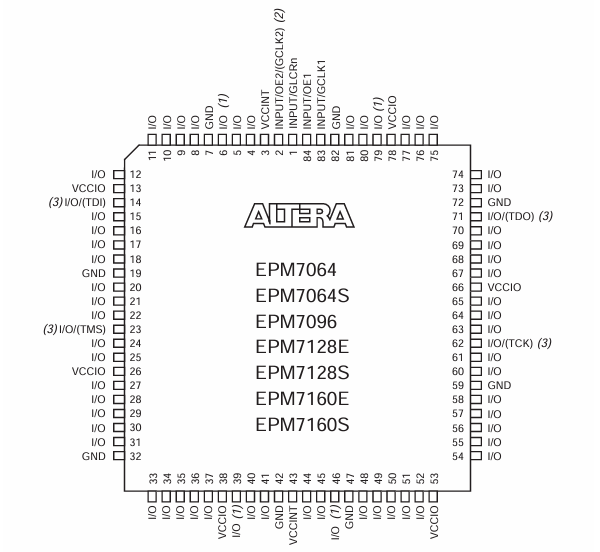

EPM7160ELC84-15 Pinout Diagram

Diagram pinout pre EPM7160ELC84-15 Zariadenie ilustruje fyzické usporiadanie a funkčnosť svojich 84 kolíkov v balíku PLCC (plastový olovený čipový nosič).Schéma zobrazuje štvorcovú konfiguráciu, kde každému kolíku je priradený špecifický štítok, ktorý označuje jeho funkciu, napríklad ako napríklad I/o (vstup/výstup), GND (zem), alebo Vccio (napájacie napätie pre I/O).Kolíky označené ako I/o Reprezentujte konfigurovateľné digitálne vstupné alebo výstupné vedenia, ktoré sa používajú na prepojenie s inými zariadeniami v obvode. Vccio kolíky napájané napätie do Banky I/Oa GND PINS poskytujú referenciu na zem.Špeciálne funkčné kolíky zahŕňajú TDI, Tdo, TMSa Tkanka, ktoré sa používajú pre Jtag Testovanie programovania a hraničného skenovania.Ďalej ako kolíky ako Vstup1/clk1 a Vstup2/clk2 sú určené vstupy do hodín alebo riadiaceho signálu pre interné časovanie logiky.

EPM7160ELC84-15 CAD modely

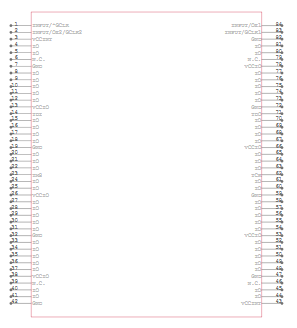

Symbol EPM7160ELC84-15

EPM7160ELC84-15 stopa

EPM7160ELC84-15 3D model

Funkcie EPM7160ELC84-15

• Logika s vysokou hustotou: EPM7160ELC84-15 ponúka 160 makrocellov a približne 3 200 použiteľných brán, vďaka čomu je veľmi vhodná pre zložité digitálne vzory.Táto hustota umožňuje integráciu viacerých funkcií do jedného zariadenia, čo uľahčuje kompaktnejšie a efektívnejšie návrhy obvodov.

• Rýchly výkon: S maximálnym oneskorením šírenia 15 ns a schopnosťou podporovať prevádzkové frekvencie až do 100 MHz zaisťuje tento CPLD rýchle spracovanie signálu a vysokorýchlostný výkon pre časovo citlivé aplikácie.

• Programovateľnosť v systéme (ISP): Predstavuje vstavaný IEEE STD.Rozhranie 1149.1 (JTAG), zariadenie podporuje programovanie v systéme.Táto schopnosť umožňuje naprogramovanie a preprogramovanie po inštalácii zariadenia, ktoré poskytuje flexibilitu pre aktualizácie a zmeny funkčnosti bez potreby fyzickej výmeny.

• I/O rozhranie MultiVolt ™ : Multivolt I/O rozhranie podporuje rôzne prevádzkové napätia, vďaka čomu je CPLD kompatibilný s úrovňami logických úrovní 5,0 V, 3,3 V a 2,5 V.Táto funkcia umožňuje používanie zariadenia v systémoch zmiešaného napätia, čím sa zvyšuje jeho prispôsobivosť na rôzne elektronické prostredia.

• Flexibilná konfigurácia I/O: Poskytuje 64 programovateľných vstupno -výstupných kolíkov, ktoré ponúkajú všestranné možnosti rozhrania.Táto flexibilita je dôležitá pre aplikácie vyžadujúce rôzne konfigurácie vstupov/výstupov, ktoré podporujú širokú škálu pripojenia a funkčnosti.

• Pamäť založená na EEPROM: Využitie technológie EEPROM na ukladanie konfigurácie môže byť CPLD preprogramovaný až 100 -krát.Táto neprchavá pamäť zaisťuje, že zariadenie zachováva svoju konfiguráciu aj po napájacích cykloch pre spoľahlivosť a ľahkú údržbu.

• Bezpečnostné funkcie: Zariadenie obsahuje bezpečnostný bit, ktorý zabraňuje neoprávnenému prístupu k programovanej logike, ochranu duševného vlastníctva a predchádzajúcej manipulácii, čo je dobré pre aplikácie v prostrediach citlivých na bezpečnosť.

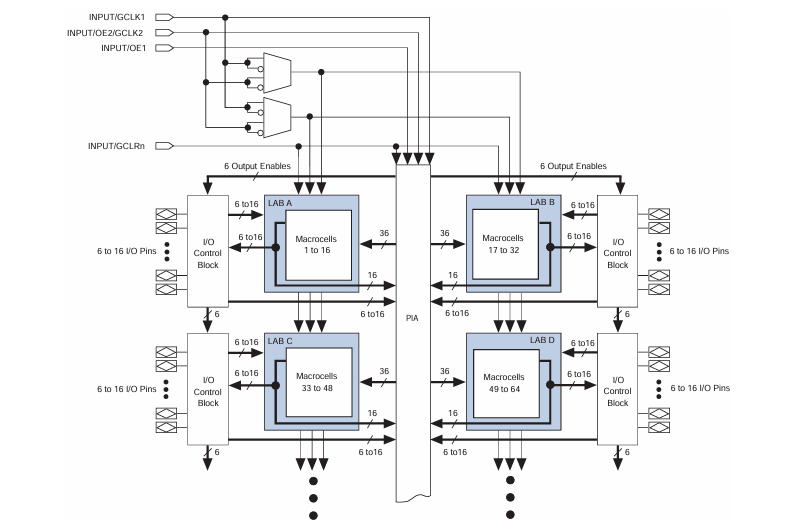

Bloková schéma EPM7160ELC84-15

Bloková schéma EPM7160ELC84-15, predstavuje dobre štruktúrovanú vnútornú architektúru zloženú zo štyroch Bloky logického poľa (laboratóriá) označený A, B, Ca D.Každé laboratórium obsahuje 16 makrocelly, robiť celkom 64 makrocellov, ktoré sú stavebné jednotky na vytváranie logických funkcií.Tieto makrocelly môžu implementovať kombináciu alebo registrovanú logiku pomocou programovateľných prepojení a riadiacich signálov.V strede Programovateľné prepojené pole (PIA) slúži ako komunikačná chrbtica, čo umožňuje flexibilné smerovanie signálov medzi Laboratórium a I/o kolíky.Každé laboratórium sa pripája k PIA s 36 vstupnými vedeniami a 16 výstupnými vedeniami, čím zabezpečuje vysoký stupeň logickej prepojenia.Okolo periférie, I/O kontrolné bloky Spravujte vstupné a výstupné signály, ktoré ponúka 6 až 16 I/O pinov na stranu, ktoré sa rozhrajú priamo s externým systémom.Zobrazuje tiež globálne riadiace signály, ako sú Clock (GCLK1, GCLK2), výstupné povolenie (OE1) a Clear (GCLRN) distribuované do všetkých laboratórií pre synchronizované a centralizované riadenie logiky.Tieto signály môžu byť smerované cez multiplexory, aby poskytovali flexibilitu a efektívnosť dizajnu.

Špecifikácie EPM7160ELC84-15

Typ	Parameter
Výrobca	Alterna/Intel
Séria	Max® 7000
Balenie	Trubica
Stav	Zastaraný
Programovateľný typ	Ee pld
Čas oneskorenia TPD (1) max	15 ns
Dodávka napätia - vnútorná	4,75 V ~ 5,25V
Počet logických prvkov/blokov	10
Počet makrocellov	160
Počet brán	3200
Počet I/O	64
Prevádzková teplota	0 ° C ~ 70 ° C (TA)
Montáž	Povrchová montáž
Balenie	84-LCC (J-Lead)
Balík dodávateľských zariadení	84-plc (29,31 x 29,31)
Základné číslo produktu	EPM7160

Aplikácie EPM7160ELC84-15

Priemyselná automatizácia

V priemyselnej automatizácii sa EPM7160ELC84-15 používa na riadenie logiky v rámci programovateľných logických radičov (PLC), riadiacich motorov a rozhrania senzorov.Jeho schopnosť zvládnuť zložité logické operácie a rýchle prepínanie I/O je ideálna pre automatizačné úlohy, ktoré si vyžadujú presné ovládanie a načasovanie.

Zabudované systémy

Tento CPLD je užitočný v zabudovaných systémoch, kde je dôležitý priestor a výkonová účinnosť.Nájde aplikácie v robotike, zariadeniach internetu vecí (IoT) a spotrebnej elektronike, kde jej programovateľnosť umožňuje prispôsobenie a prispôsobivosť konkrétnym funkčným požiadavkám.

Telekomunikácie

Zariadenie sa používa v telekomunikačných zariadeniach, ako sú smerovače a prepínače na správu načasovania, smerovanie údajov a manipuláciu s protokolom.Vďaka vysokorýchlostnému výkonu a schopnosti pracovať na rôznych úrovniach napätia je vhodný pre sieťovú infraštruktúru, ktorá si vyžaduje spoľahlivosť a vysokú priepustnosť údajov.

Automobilová elektronika

V automobilovom sektore podporuje EPM7160ELC84-15 aplikácie v informačných systémoch, moduloch riadenia tela a jednotiek riadenia motora.Robustnosť a podpora CPLD pre širokú škálu vstupných/výstupných napätí mu umožňujú spoľahlivé vykonávať v náročných podmienkach automobilového prostredia.

Zdravotníctvo

CPLD sa používa aj v technológii zdravotníckych pomôcok, najmä v diagnostických zariadeniach a systémoch monitorovania pacientov.Jeho bezpečnostné vlastnosti a stabilná prevádzka za rôznych podmienok životného prostredia zabezpečujú, že dokážu bezpečne a efektívne zvládnuť citlivé a zdravotné aplikácie.

EPM7160ELC84-15 Podobné časti

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

EPM7160ELC84-15 Programovacie kroky

Programovanie EPM7160ELC84-15, CPLD zo série MAX 7000 spoločnosti Intel, zahŕňa štruktúrovaný proces na zabezpečenie toho, aby zariadenie fungovalo podľa špecifikácií.Tu sú kroky spojené s programovaním tohto CPLD:

1. Návrh: Začnite pomocou hardvérového popisu jazyka (HDL), ako je VHDL alebo Verilog alebo grafický nástroj na zachytávanie schematického zachytávania na vytvorenie vášho digitálneho logického dizajnu.Tento počiatočný krok predstavuje základ pre funkčnosť, ktorú chcete implementovať v CPLD.Zamestnajte softvér Design kompatibilný so sériou Max 7000, ako je napríklad Altera's Quartus II alebo Max+Plus II, ktorý poskytuje nástroje na kódovanie, kompiláciu a simuláciu vášho dizajnu.

2. kompilácia a simulácia: Zostavte svoj dizajn tak, aby ste preložili kód HDL alebo schéma do binárneho formátu, ktorý môže CPLD vykonať.Tento krok tiež kontroluje akékoľvek chyby syntaxe a zaisťuje, že logika spĺňa požiadavky na návrh.Simulujte zostavený dizajn na overenie jeho funkčnosti.Zahŕňa to spustenie testovacích prípadov proti návrhu na overenie jeho logiky a načasovania, čím sa zaisťuje, že sa bude správať podľa očakávania skôr, ako je naprogramovaná do fyzického zariadenia.

3. Nastavenie programovania hardvéru: Pripojte EPM7160ELC84-15 k vhodnému programovaciemu hardvéru.To by mohlo zahŕňať nastavenie rozhrania JTAG so zariadeniami, ako sú ByteblasterMV, MasterBlaster alebo USB-Blaster.Uistite sa, že CPLD je správne napájaný a nastavený v správnom konfiguračnom režime pre programovanie, zvyčajne pomocou napájacieho zdroja 5,0 V.

4. Proces programovania: Otvorte programovací softvér (napríklad programátor Quartus II) a nakonfigurujte ho tak, aby rozpoznal EPM7160ELC84-15 prostredníctvom rozhrania JTAG.Naložte príslušný programovací súbor (.pof alebo .sof) do softvéru.Tieto súbory obsahujú kompilované konštrukčné údaje potrebné na konfiguráciu CPLD.Vykonajte príkaz programovania v rámci softvéru na prenos dizajnu do CPLD.Monitorujte postup pre akékoľvek chyby a potvrďte úspešné dokončenie programovania.

5. Overenie: Po dokončení programovania vykonajte proces overovania, aby ste sa uistili, že CPLD funguje správne v rámci zamýšľanej aplikácie.To by mohlo zahŕňať vykonanie testov hraničných skenov alebo testov funkčnosti v skutočnom systéme, kde sa implementuje CPLD.Overte, či sa všetky funkcie vykonávajú tak, ako sú navrhnuté a že zariadenie správne interaguje s inými komponentmi v systéme.

EPM7160ELC84-15 Výhody

Nákladová efektívnosť

EPM7160ELC84-15 je nákladovo efektívne riešenie na potrebu zložitých logických schopností bez vysokej cenovky spojenej s novšími CPLDS alebo FPGA.Vďaka tomu je atraktívne pre projekty citlivé na rozpočet a pre vzdelávacie alebo malé priemyselné aplikácie.

Neprchavá konfigurácia

Využitie technológie EEPROM si EPM7160ELC84-15 zachováva svoju naprogramovanú konfiguráciu, aj keď je napájanie vypnuté.Táto nezvelatilita zaisťuje spoľahlivosť a konzistentnosť zariadenia vo výkone naprieč výkonovými cyklami, čím sa eliminuje potreba externých komponentov neprchavej pamäte.

Široký rozsah prevádzkového napätia

Zariadenie podporuje široký rozsah prevádzkového napätia od 4,75 V do 5,25 V, ktorý sa prispôsobuje rôznym zdrojom napájania a zabezpečuje kompatibilitu so starším aj novšími návrhmi systému.Táto univerzálnosť je prospešná v prostrediach zmiešaného napätia, kde komponenty systému nemôžu zdieľať rovnaké štandardné úrovne napätia.

Spoľahlivý výkon

Zariadenie ponúka spoľahlivý výkon s oneskorením šírenia 15 ns a podporou prevádzkových frekvencií do 100 MHz.To zaisťuje včasné a efektívne spracovanie logických operácií, vďaka čomu je vhodné pre časovo citlivé aplikácie v oblasti telekomunikácií, automobilovej elektroniky a systémov priemyselného riadenia.

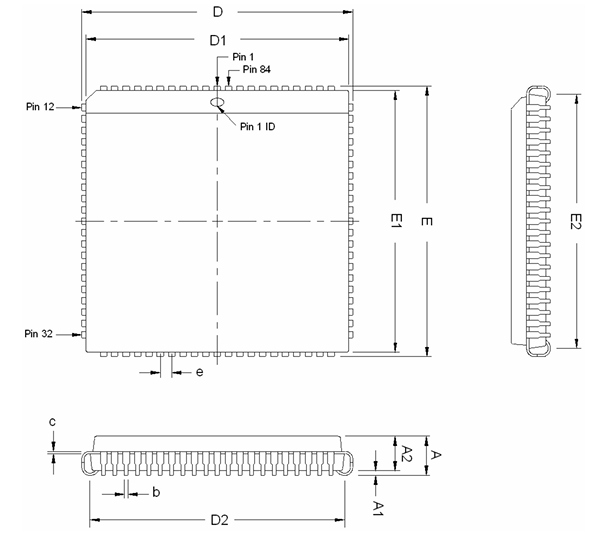

EPM7160ELC84-15 Balenie rozmerov

Tabuľka rozmerov obrysov

Symbol	Palcov
	Min.	Nom.	Max.
A	0,165	0,172	0,18
A1	0,02	-	-
A2	0,150 Typ
D	1.185	1.190	1.195
D1	1,150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1,150	1.154	1.158
E2	1.082	1.110	1.138
b	0,013	-	0,021
c	0,008 typ
e	0,050 Typ

Obava

Výrobca EPM7160ELC84-15

EPM7160ELC84-15 sa vyrába spoločnosť Spoločnosť Intel Corporation, globálny líder v technológii polovodičov.Táto CPLD, ktorá bola pôvodne vyvinutá spoločnosťou Altera, sa stala súčasťou produktového portfólia spoločnosti Intel po akvizícii spoločnosti Altera v roku 2015. Odvtedy spoločnosť Intel naďalej podporovala sériu Max 7000 vrátane EPM7160ELC84-15 v rámci svojej programovateľnej skupiny Solutions Group.Stewardship spoločnosti Intel zaisťuje, že zariadenie ťaží z ich pokročilých výrobných noriem, dlhodobej spoľahlivosti a podpory dokumentácie.Aj keď sa teraz klasifikuje ako zastarané, dedičstvo spoločnosti Intel v programovateľných logických zariadeniach, ako je EPM7160ELC84-15, naďalej slúži v starších systémoch a špecializovaných aplikáciách na celom svete.

Záver

EPM7160ELC84-15 stojí ako vysoko schopný CPLD prispôsobený inžinierom a návrhárom systému, ktorí hľadajú nákladovo efektívnu logickú integráciu s flexibilnou programovateľnosťou.Vďaka svojej pamäte založenej na EEPROM, oneskorení rýchleho šírenia a kompatibility s viacerými úrovňami napätia je silne vhodné pre rôzne elektronické prostredie.Zariadenie podporované výrobným dedičstvom spoločnosti Intel a postaveným z funkcií, ako je súlad s Multivolt I/O a JTAG, zariadenie naďalej slúži v starších a špecializovaných systémoch napriek jeho zastaraniu.Či už pracujete v oblasti priemyselnej automatizácie, vložených aplikácií alebo telekomunikačnej infraštruktúry, EPM7160ELC84-15 poskytuje spoľahlivý výkon a dlhodobú hodnotu.
