Prehľad programovateľných logických čipov EPM7128ATC100-10

Práca s digitálnymi systémami často znamená, že potrebujete flexibilnú logiku, ktorá sa dokáže prispôsobiť rôznym signálovým cestám a riadiacim úlohám.EPM7128ATC100-10 vám poskytuje programovateľné logické riešenie, ktoré je možné nakonfigurovať na riadenie časovania, smerovania a logického riadenia vo vnútri elektronických systémov.So 128 makrobunkami a tisíckami použiteľných logických brán si môžete vytvoriť vlastné logické funkcie v kompaktnom zariadení.Jeho balík pre povrchovú montáž sa ľahko hodí na moderné dosky plošných spojov, zatiaľ čo stabilné načasovanie a flexibilné vstupné a výstupné pripojenia vám pomôžu zvládnuť mnoho typov úloh digitálneho riadenia vo vstavaných systémoch.

Katalóg

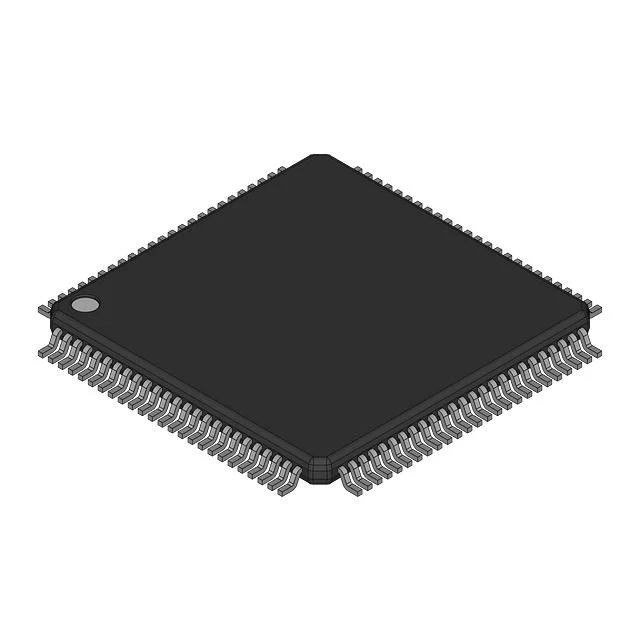

Prehľad EPM7128ATC100-10

EPM7128ATC100-10 je programovateľné logické zariadenie určené na implementáciu konfigurovateľných digitálnych riadiacich funkcií vo vstavaných elektronických systémoch.Zariadenie obsahuje 128 makrobuniek a približne 2 500 logických brán, ktoré umožňujú dizajnérom vytvárať vlastné logické obvody, ako je logika riadenia, správa rozhrania a stavové automaty.Jeho štruktúra organizuje programovateľnú logiku v rámci viacerých blokov logického poľa prepojených cez internú smerovaciu sieť, ktorá distribuuje signály cez zariadenie.Funguje od 3 V do 3,6 V a podporuje oneskorenie šírenia až 10 ns, umožňuje predvídateľné logické časovanie.100-kolíkový TQFP balík podporuje kompaktnú povrchovú montáž v dizajne obvodov s obmedzeným priestorom.

Hľadáte EPM7128ATC100-10?Kontaktujte nás a skontrolujte aktuálne zásoby, dodaciu dobu a cenu.

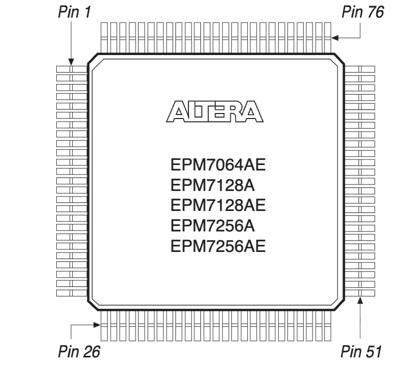

Konfigurácia kolíkov EPM7128ATC100-10

Štvorcové usporiadanie balenia predstavuje zariadenie štvorcového plochého štýlu s kovovými vodičmi siahajúcimi zo všetkých štyroch strán tela.Čísla špendlíkov sú usporiadané postupne po obvode, začínajúc špendlíkom 1 v ľavom hornom rohu a pokračujú pozdĺž každej strany v poradí, kým sa posledné špendlíky neobjavia na zostávajúcich okrajoch.Rohové indikátory označujú kľúčové orientačné body slúžiace na správne umiestnenie zariadenia na doske plošných spojov.Stredová oblasť obsahuje identifikačné označenia zariadenia spojené s rodinou programovateľných logík MAX 7000A.Rozstup elektród a symetrické usporiadanie podporujú inštaláciu na povrch a umožňujú každému externému kolíku pripojiť sa k smerovaniu signálu na doske.

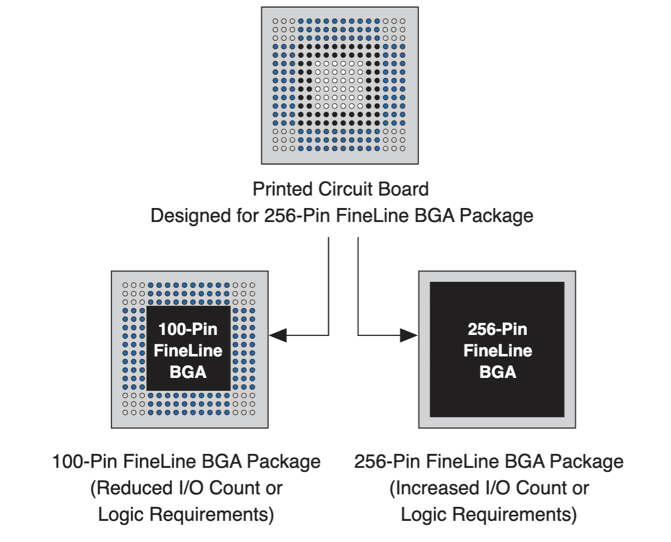

Príklad pin-out EPM7128ATC100-10

Usporiadanie kolíkov demonštruje rozloženie zdieľanej dosky plošných spojov, ktorá podporuje viaceré veľkosti balíkov FineLine BGA.Dizajn centrálnej dosky pôvodne pripravený pre 256-kolíkovú stopu FineLine BGA je zobrazený s hustou mriežkou umiestnení spájkovacích guľôčok.Usporiadanie umožňuje umiestniť menšie 100-kolíkové FineLine BGA zariadenie do rovnakého poľa pinov pri zachovaní kompatibilných smerovacích spojení.Vonkajšie polohy guľôčok zostávajú nevyužité, keď je nainštalovaný menší balík, zatiaľ čo pre väčšie zariadenie sa využíva úplná mriežka.Toto usporiadanie umožňuje dizajn jednej dosky na podporu zariadení s rôznymi vstupnými výstupmi alebo logickými požiadavkami bez zmeny rozloženia PCB.

Vlastnosti EPM7128ATC100-10

Programovateľná logická architektúra

Zariadenie využíva programovateľnú logickú štruktúru založenú na makrobunkách, ktorá umožňuje konfiguráciu digitálnych obvodov po výrobe.Každá makrobunka môže implementovať kombinačnú logiku alebo registrované logické funkcie, čo dáva dizajnérom flexibilitu pri budovaní riadiacich ciest, logiky smerovania signálu a časovacích obvodov.Táto architektúra umožňuje integráciu niekoľkých diskrétnych logických funkcií do jedného zariadenia pri zachovaní predvídateľného logického správania.

Bloky štruktúrovaných logických polí

Zdroje internej logiky sú usporiadané do blokov logického poľa, ktoré zoskupujú makrobunky a zdieľajú prostriedky smerovania.Toto usporiadanie zjednodušuje internú distribúciu signálu a pomáha udržiavať stabilnú logickú prevádzku naprieč zariadením.Signály môžu byť smerované medzi blokmi cez internú prepojovaciu sieť, ktorá podporuje komplexné usporiadanie digitálnej logiky.

Široká vstupná a výstupná konektivita

Až osemdesiatštyri vstupných a výstupných kolíkov umožňuje priame pripojenie zariadenia k viacerým digitálnym signálom v zabudovanom systéme.Tieto kolíky môžu byť nakonfigurované pre vstup, výstup alebo obojsmernú prevádzku v závislosti od konštrukčných požiadaviek.Táto flexibilita umožňuje zariadeniu riadiť komunikáciu medzi procesormi, pamäťovými zariadeniami a periférnymi logickými obvodmi.

Rýchla logická odozva

Zariadenie podporuje oneskorenie šírenia až desať nanosekúnd, čo umožňuje citlivé správanie digitálnej logiky.Tento časovací výkon podporuje riadiace funkcie, ktoré vyžadujú konzistentné prepínanie signálov a spoľahlivú synchronizáciu s ostatnými digitálnymi komponentmi v systéme.

Elektricky preprogramovateľná logika

Konfigurácia je uložená pomocou elektricky vymazateľnej programovateľnej technológie, ktorá umožňuje aktualizovať logiku zariadenia pri zmene systémových požiadaviek.Dizajnéri môžu upravovať digitálnu logiku počas vývoja alebo údržby systému bez výmeny hardvérového komponentu.

Prevádzka pri nízkom napätí

Prevádzka v rozsahu napájania od troch voltov do troch bodových šesť voltov umožňuje zariadeniu integrovať sa s mnohými modernými digitálnymi systémami.Tento rozsah napätia podporuje stabilné logické úrovne pri zachovaní kompatibility s bežnými štandardmi digitálnych rozhraní.

Kompaktný balík pre povrchovú montáž

Zariadenie sa dodáva v 100 kolíkovom tenkom štvorhrannom plochom obale určenom na montáž na povrch.Kompaktný rozmer balenia pomáha šetriť miesto na doske a podporuje automatizované výrobné procesy používané v modernej elektronickej výrobe.

Integrovaná schopnosť digitálneho ovládania

Kombinácia programovateľnej logiky, flexibilného smerovania a konfigurovateľných vstupných a výstupných pripojení umožňuje zariadeniu vykonávať rôzne úlohy digitálneho riadenia.Môže nahradiť viacero diskrétnych logických obvodov pri zachovaní stabilného správania signálu v rámci vstavaných elektronických dizajnov.

Technické špecifikácie EPM7128ATC100-10

Atribút produktu	Hodnota atribútu
Výrobca	Altera (Intel)
Napájanie - interné	3V ~ 3,6V
Dodávateľský balík zariadení	100-TQFP (14x14)
séria	MAX® 7000A
Programovateľný typ	EE PLD
Balenie / puzdro	100-TQFP
Balíček	Hromadné
Prevádzková teplota	0 °C ~ 70 °C (TA)
Počet makrobuniek	128
Počet logických prvkov/blokov	8
Počet I/O	84
Počet brán	2500
Typ montáže	Povrchová montáž
Čas oneskorenia tpd(1) Max	10 ns
Základné číslo produktu	EPM7128
Stav RoHs	Nie je v súlade s RoHS
Úroveň citlivosti na vlhkosť (MSL)	3 (168 hodín)
Stav podľa nariadenia REACH	REACH nedotknuté
ECCN	EAR99
HTSUS	8542,39,0001

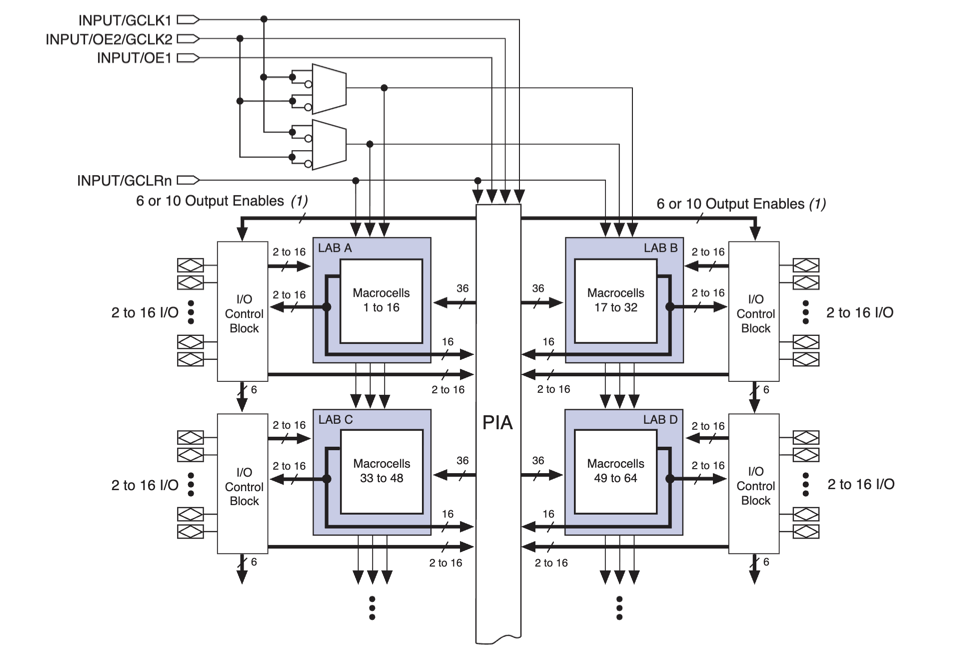

Bloková schéma zariadenia EPM7128ATC100-10

Diagram znázorňuje vnútornú logickú architektúru používanú zariadeniami CPLD MAX 7000A, ako je EPM7128ATC100-10.Štruktúra je organizovaná okolo viacerých blokov logických polí označených LAB A, LAB B, LAB C a LAB D, z ktorých každý obsahuje skupiny makrobuniek, ktoré implementujú programovateľné logické funkcie.Tieto makrobunky podporujú kombinačnú logiku a registrované logické operácie v rámci zariadenia.Bloky logického poľa sú prepojené prostredníctvom centrálneho programovateľného prepojovacieho poľa, ktoré smeruje signály medzi logickými sekciami.Každý blok logického poľa sa pripája k riadiacemu bloku I O, ktorý spravuje vstupné a výstupné kolíky zariadenia.Globálne riadiace signály vrátane hodinových vstupov, výstupných aktivačných signálov a globálnych čistých vstupov vstupujú z hornej časti architektúry a distribuujú riadiace signály cez vnútornú logickú štruktúru na koordináciu prevádzky zariadenia.

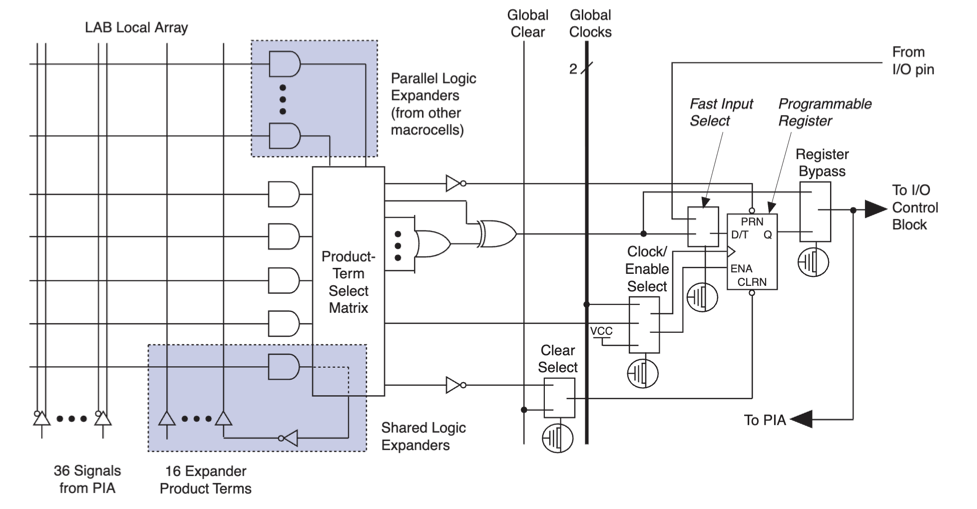

Makrobunka EPM7128ATC100-10

Logické signály vstupujú do makrobunky z programovateľného prepojovacieho poľa cez tridsaťšesť smerovacích liniek pripojených k lokálnemu poľu LAB.Výberová matica produktového termínu kombinuje tieto signály s až šestnástimi produktovými termínmi expandéra na vytvorenie programovateľných logických funkcií.Paralelné logické expandéry umožňujú dodatočné podmienky zo susedných makrobuniek, zatiaľ čo zdieľané logické expandéry distribuujú ďalšie produktové termíny cez blok logického poľa, aby sa zvýšila logická kapacita.Výstupné cesty napájajú programovateľný register, ktorý pracuje s globálnymi hodinami a jasnými riadiacimi čiarami, čo umožňuje buď registrovaný alebo priamy kombinovaný výstup.Cesta rýchleho výberu vstupu prijíma signály z externého I O kolíka a cesta premostenia registra umožňuje, aby signál prechádzal bez taktovaného úložiska.Finálne výstupné signály sú smerované buď do riadiaceho bloku I O pre externé kolíky alebo späť do programovateľného prepojovacieho poľa na interné smerovanie signálu.

Aplikácie EPM7128ATC100-10

Logika riadenia vstavaného systému

Programovateľné logické zariadenia, ako je toto, sa často používajú na implementáciu vlastnej riadiacej logiky vo vstavaných systémoch.Dokáže koordinovať časové vzťahy medzi procesormi, senzormi a komunikačnými zariadeniami pri zachovaní stabilného toku signálu v systéme.

Ovládače priemyselnej automatizácie

Automatizačné zariadenia často vyžadujú vyhradenú logiku na riadenie signálov snímačov, relé a akčných členov.Zariadenie možno naprogramovať tak, aby zvládalo riadiace sekvencie, bezpečnostné kontroly a úlohy smerovania signálov používané v automatizovaných strojoch a monitorovacích systémoch.

Logika telekomunikačného rozhrania

Komunikačné zariadenie používa programovateľnú logiku na riadenie smerovania signálu medzi procesormi a obvodmi rozhrania.Zariadenie môže podporovať digitálne prepínanie, spracovanie protokolov a úpravu signálu, ktoré pomáhajú udržiavať spoľahlivú komunikáciu medzi systémovými komponentmi.

Riadiace obvody spotrebnej elektroniky

Digitálne spotrebné produkty sa často spoliehajú na kompaktné logické zariadenia na koordináciu vnútorných operácií.Zariadenie dokáže riadiť časovanie, spracovanie vstupu a ovládanie signálu v rámci elektronických produktov, ako sú multimediálne zariadenia, domáca elektronika a periférne zariadenia.

Smerovanie digitálneho signálu a správa rozhrania

Systémy, ktoré kombinujú viacero digitálnych subsystémov, vyžadujú riadené smerovanie signálu medzi komponentmi.Štruktúra programovateľnej logiky umožňuje návrhárom vytvárať prispôsobenú logiku smerovania, ktorá smeruje signály medzi pamäťou, procesormi a externými rozhraniami.

Implementácia štátneho stroja

Mnoho elektronických systémov sa pri riadení prevádzkových sekvencií spolieha na štátne automaty.Zariadenie môže implementovať tieto stavové riadiace štruktúry pomocou programovateľných logických ciest, ktoré reagujú na vstupné podmienky a udalosti časovania.

Náhrada za komponenty diskrétnej logiky

Niekoľko samostatných logických brán a riadiacich obvodov je často možné zlúčiť do jedného programovateľného zariadenia.Tento prístup znižuje zložitosť dosky a zároveň umožňuje úpravu logického správania prostredníctvom aktualizácií konfigurácie pri zmene systémových požiadaviek.

Výhody a nevýhody EPM7128ATC100-10

Výhody

• Flexibilná programovateľná logika umožňuje dizajnérom implementovať vlastné digitálne obvody

• Rýchlejší vývojový cyklus v porovnaní so zariadeniami s pevnou logikou

• Kompaktná integrácia viacerých logických funkcií v rámci jedného zariadenia

• Spoľahlivá prevádzka s relatívne nízkym oneskorením šírenia pre úlohy riadiacej logiky

• Podporuje viacero vstupných a výstupných pripojení prostredníctvom 84 I/O pinov

• Preprogramovateľná architektúra umožňuje aktualizácie dizajnu počas vývoja

• Vhodné na nahradenie niekoľkých diskrétnych logických integrovaných obvodov vo vstavaných systémoch

Nevýhody

• Nižšia logická hustota v porovnaní s modernými zariadeniami FPGA

• Obmedzené interné zdroje v porovnaní s novšími rodinami programovateľnej logiky

• Obmedzený rozsah prevádzkových teplôt v porovnaní so zariadeniami priemyselnej kvality

• Verzia, ktorá nie je v súlade s RoHS, môže obmedzovať použitie v niektorých moderných dizajnoch s environmentálnou zhodou

EPM7128ATC100-10 Alternatívy

Číslo dielu	Výrobca	Kľúčové vlastnosti	Prípad použitia/poznámky
EPM7128ATC100-12F	Altera	CPLD rodiny MAX 7000A so 128 makrobunkami a približne 2 500 použiteľnými logickými hradlami.Využíva technológiu elektricky vymazateľnej programovateľnej logiky a 100-kolíkový balík TQFP s mnohými programovateľnými I/O pripojeniami.	Používa sa pre digitálnu riadiacu logiku, logiku zbernicového rozhrania a logiku systémového lepidla, kde je potrebné implementovať niekoľko digitálnych funkcií do jedného programovateľného zariadenia.
EPM7128ATC100-6	Altera	CPLD vyššej rýchlosti z architektúry MAX 7000A.Poskytuje programovateľné makrobunky, interné smerovacie zdroje a flexibilné digitálne vstupné a výstupné kolíky.	Vhodné pre digitálnu logiku citlivú na časovanie, správu rozhraní a vstavané riadiace systémy, ktoré vyžadujú rýchlejšiu logickú odozvu.
EPM7128ATC144-10	Altera	Zariadenie CPLD využívajúce architektúru MAX 7000A s energeticky nezávislou konfiguračnou pamäťou a väčším balíkom, ktorý podporuje viac I/O pripojení pre integráciu digitálneho systému.	Bežné v priemyselných riadiacich doskách, komunikačnom hardvéri a úlohách programovateľného logického riadenia, kde je potrebné spracovať dodatočné externé signály.

O spoločnosti Altera (Intel)

Altera bola polovodičová spoločnosť známa vývojom programovateľných logických zariadení používaných v digitálnych systémoch a vstavanej elektronike.Spoločnosť sa špecializuje na programovateľné hradlové polia a komplexné programovateľné logické zariadenia, ktoré umožňujú dizajnérom implementovať vlastné digitálne obvody v rámci jedného komponentu.Jeho produktové rady boli široko používané v komunikačných zariadeniach, výpočtových platformách, priemyselných riadiacich systémoch a spotrebnej elektronike.V roku 2015 sa spoločnosť stala súčasťou spoločnosti Intel, kde sa jej technológie programovateľnej logiky naďalej vyvíjajú a integrujú do dátových centier, sietí a vstavaných počítačových platforiem.

Záver

EPM7128ATC100-10 je programovateľné logické zariadenie určené na spracovanie konfigurovateľných úloh digitálneho riadenia v elektronických systémoch.Kombinuje 128 makrobuniek a vnútornú smerovaciu štruktúru, ktorá vám umožňuje vybudovať vlastné logické funkcie v rámci jedného kompaktného čipu.Zariadenie organizuje svoje logické zdroje prostredníctvom blokov logického poľa, ktoré sa pripájajú cez programovateľnú smerovaciu sieť.Jeho konfigurácia kolíkov a kompaktný balík TQFP podporujú dizajny povrchovej montáže používané v moderných obvodových doskách.Toto zariadenie môžete použiť na správu smerovania signálu, logického sekvenovania a riadiacich funkcií v mnohých digitálnych aplikáciách.Táto flexibilita pomáha zjednodušiť návrh obvodu a zároveň zachovať predvídateľné správanie systému.
