EPM570F256C5 CPLD: Funkcie, programovanie, alternatívy a aplikácie

Táto príručka vysvetľuje všetko, čo potrebujete vedieť o EPM570F256C5, malom, ale výkonnom programovateľnom čipe z rodiny Intel's Max® II.Je určený pre elektroniku, ktorá sa musí okamžite zapnúť, využívať malý výkon a spoľahlivo pracovať bez toho, aby potrebovala ďalšie pamäťové čipy.V tejto príručke sa dozviete viac o funkciách čipu, o tom, ako funguje vo vnútri, kde sa používa, ako ho naprogramovať a prečo je lepší ako iné podobné čipy.Či už vytvárate inteligentné zariadenie alebo ovládacie stroje, táto príručka vám pomôže pochopiť, ako môže EPM570F256C5 vylepšiť a rýchlejšie fungovať váš dizajn.

Katalóg

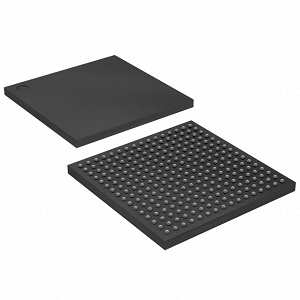

Prehľad EPM570F256C5

Ten EPM570F256C5 je vysokovýkonný CPLD z rodiny Max® II Intel, prispôsobený aplikáciám vyžadujúcim neprchavú konfiguráciu, nízku spotrebu energie a možnosti okamžitého zapnutia.Postavený na procese CMOS založených na Flash 180 nm, integruje 440 makrocellov a podporuje až 160 User I/O Pins, vďaka čomu je ideálny pre logické návrhy s miernou hustotou.Zariadenie pracuje pri 2,5 V alebo 3,3 V a dosahuje maximálnu frekvenciu hodín 304 MHz s typickým oneskorením šírenia okolo 5,4 ns.EPM570F256C5 podporuje programovateľnosť v systéme (ISP) prostredníctvom JTAG, čo umožňuje jednoduché aktualizácie konfigurácie aj po nasadení.V rámci série Max® II má úžitok z vylepšenej multi-napätej I/O podpory a spoľahlivého spusteného výkonu bez potreby externého bootovacieho ROM.Podporená softvérom spoločnosti Intel Quartus® II máte prístup k robustným návrhom nástrojov na dizajn a simulačným funkciám pre efektívnu integráciu.

Ak plánujete používať EPM570F256C5 vo svojich škálovateľných zabudovaných systémoch, teraz je skvelý čas na zadanie hromadnej objednávky s nami, aby sme sa ubezpečili, že budete mať stálu zásobu, keď ho potrebujete.

EPM570F256C5 CAD modely

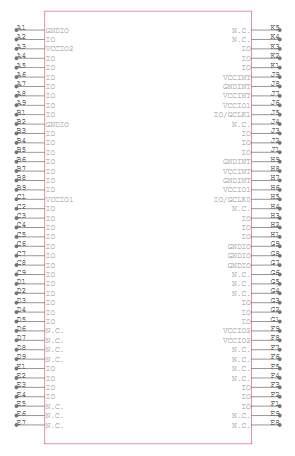

Symbol EPM570F256C5

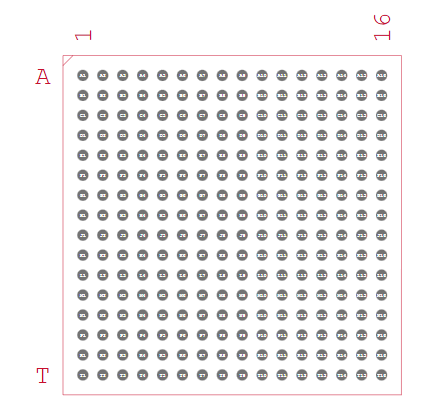

EPM570F256C5 stopa

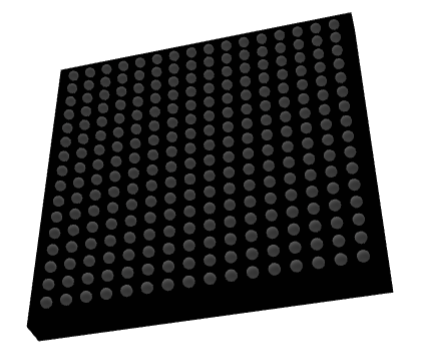

EPM570F256C5 3D model

Funkcie EPM570F256C5

• Makrocelly: EPM570F256C5 integruje 440 makrocellov, ktoré slúžia ako stavebné bloky na implementáciu zložitých logických funkcií a vlastných digitálnych návrhov v kompaktnej stope.

• Programovateľné vstupno -výstupné kolíky: Toto zariadenie poskytuje až 160 používateľov konfigurovateľných vstupných/výstupných kolíkov, čo umožňuje flexibilné prepojenie s externými komponentmi, senzormi a systémami pre rôzne požiadavky na aplikáciu.

• Vysokorýchlostný výkon (Až 304 MHz): S podporou hodinových frekvencií do 304 MHz a nízkym oneskorením šírenia okolo 5,4 ns zaisťuje rýchle spracovanie signálu a vysokorýchlostné vykonávanie logiky v časovo citlivých aplikáciách.

• Flash-založená nenáročná konfigurácia: Postavené s pamäťou Flash, zariadenie si zachováva svoju konfiguráciu aj po vypnutí a poskytuje okamžitú schopnosť bez vyžadovania externých bootovacích ROM alebo konfiguračných zariadení.

• Programovateľnosť v systéme (ISP): EPM570F256C5 podporuje programovanie založené na JTAG, čo vám umožňuje programovať alebo preprogramovať zariadenie priamo na doske obvodu, čo uľahčuje rýchly vývoj a aktualizácie.

• Vložená užívateľská blesková pamäť (UFM): Zahŕňa 8 kBits neprchavého úložiska UFM, ktoré sa dá použiť na ukladanie údajov, nastavení zariadení alebo kalibračných konštantov v bezpečnom v čipe.

• Viacpolégové I/O kompatibilita: Zariadenie podporuje širokú škálu logických úrovní vrátane 1,5 V, 1,8 V, 2,5 V a 3,3 V, čo umožňuje bezproblémovú integráciu s rôznymi digitálnymi systémami a rozhraniami.

• Ultra nízka spotreba energie v pohotovostnom režime: S pohotovostným prúdom s nízkym počtom 25 µA je zariadenie optimalizované pre energetickú účinnosť, vďaka čomu je ideálny pre systémy napájané z batérie a nízkoenergetické vložené systémy.

• Podpora za horúca : CPLD môže byť bezpečne vložený alebo odstránený zo živého systému bez toho, aby spôsobil poškodenie elektrickým poškodením alebo korupciu údajov, čím sa zvýši udržateľnosť systému a flexibilita.

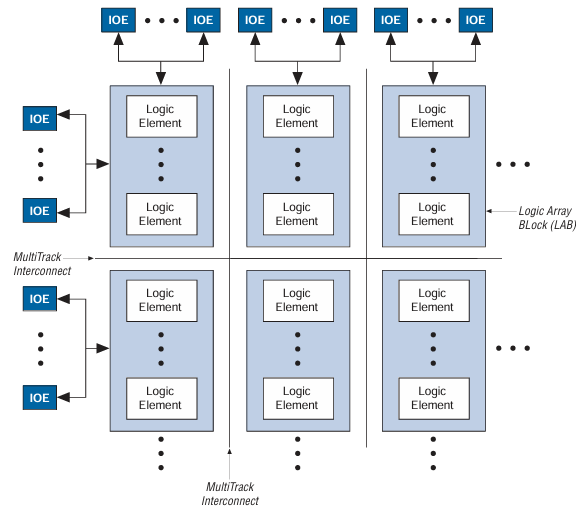

Bloková schéma EPM570F256C5

Bloková schéma EPM570F256C5 zobrazuje štruktúrované rozloženie typické pre architektúru CPLD (komplexné programovateľné logické zariadenie) z rodiny Max® II Intel.V jadre diagramu sú viac blokov logického poľa (laboratóriá), z ktorých každý sa skladá z niekoľkých logických prvkov (LES) naskladaných vertikálne.Tieto logické prvky sú stavebné jednotky, ktoré vykonávajú logické operácie, ako sú a, OR, XOR a žabky na ukladanie.

Okolie laboratórií sú IOE (vstupné/výstupné prvky) umiestnené pozdĺž hornej, ľavej a spodnej hrany.Tieto Ioes spravujú komunikáciu medzi vnútornou logikou a externými kolíkmi zariadenia.Každý IoE je prepojený prostredníctvom MultiTrack Interconnects, ktoré umožňujú signálom cestovať cez CPLD a spájať akýkoľvek logický prvok s ostatnými alebo so vstupnými/výstupnými kolíkmi.Tento flexibilný smerovací systém je kľúčom na povolenie vlastných logických funkcií, ktoré programujú do zariadenia.

Špecifikácie EPM570F256C5

Typ	Parameter
Výrobca	Alterna/Intel
Séria	Max® II
Balenie	Podnos
Stav	Aktívny
Programovateľný typ	V systéme programovateľné
Čas oneskorenia TPD (1) max	5,4 ns
Dodávka napätia - vnútorná	2,5 V, 3,3V
Počet logických prvkov/blokov	570
Počet makrocellov	440
Počet I/O	160
Prevádzková teplota	0 ° C ~ 85 ° C (TJ)
Montáž	Povrchová montáž
Balenie	256-BGA
Balík dodávateľských zariadení	256-FBGA (17x17)
Základné číslo produktu	EPM570

Aplikácie EPM570F256C5

Systémy umelej inteligencie (AI)

EPM570F256C5 sa často používa ako riadiaci most v hardvérových platformách AI, riadenie načasovania, koordinácie a periférnej komunikácie.Poskytuje logiku lepidla, ktorá pomáha synchronizovať dátové toky medzi spracovateľskými jednotkami a pamäťovými modulmi v inferenčných motoroch a akcelerátoroch AI.

5G komunikačná infraštruktúra

V základných staniciach 5G a sieťovom hardvéri tento CPLD pomáha implementovať vlastné logické funkcie pre vysokorýchlostné smerovanie signálu a správu protokolov.Vďaka svojej okamžitej schopnosti a využitiu nízkej energie je vhodná pre spracovanie okrajov a kritické prostredia kritické.

Hardvér cloud computing

EPM570F256C5 sa používa v serverových a cloudových systémoch na správu sekvenovania výkonu, tepelného monitorovania, funkcií riadenia dosiek a zabezpečených mechanizmov zavádzania.Jeho neprchavá povaha zaisťuje, že logika systému je okamžite k dispozícii počas cyklov zapnutia.

Bezdrôtové komunikačné zariadenia

Pôsobí ako prekladateľ protokolu alebo riadiaci modul v bezdrôtových smerovačoch a zosilňovačoch signálu, kde je potrebná vlastná digitálna logika na podporu rôznych štandardov rozhrania a manipulácie so signálmi.

Priemyselné automatizácie a riadiace systémy

EPM570F256C5 podporuje riadenie a interfacenie senzora v PLC, regulátoroch motora a modulov automatizácie tovární.Jeho robustná logika založená na Flash a funkcie ISP uľahčujú aktualizáciu v teréne bez odstránenia hardvéru.

Internet vecí (IoT) zariadenia

Jeho ultra nízky režim pohotovostného pohotovostného režimu a malá stopa, ktorá je ideálna pre kompaktné zariadenia internetu vecí prevádzkovaných batériou.Podporuje logické úlohy, ako je filtrovanie údajov, monitorovanie stavu a premostenie pripojenia pre inteligentné domáce alebo environmentálne senzory.

Zdravotníctvo

EPM570F256C5, ktorý sa nachádza v diagnostických prístrojoch a monitorovacích zariadeniach, riadi načasovanie, operácie odberu vzoriek a prepojenie zariadení.Jeho spoľahlivosť a logika založená na blesku sa obliekajú kritické lekárske prostredia, kde je potrebná presnosť a okamžité spustenie.

EPM570F256C5 Podobné časti

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 Programovacie kroky

1. Nainštalujte softvér Quartus II: Nainštalujte softvér Quartus II z oficiálnej webovej stránky spoločnosti Intel.Uistite sa, že vyberiete verziu kompatibilnú so sériou Max II a s operačným systémom.Tento nástroj sa použije na navrhovanie logiky, zostavenie vášho projektu a programovanie zariadenia EPM570F256C5.

2. Vytvorte nový projekt : Otvorte Quartus II a vytvorte nový projekt zadaním adresára projektu, názvu a konštrukčného súboru najvyššej úrovne.Počas výberu zariadenia vyberte EPM570F256C5, aby sa zhodovali s cieľovým CPLD, ktorý ste programovali.

3. Zadajte dizajn (schéma alebo HDL): Vypracujte svoju digitálnu logiku pomocou schematických diagramov alebo kódu HDL (VHDL/Verilog).Priraďte správne umiestnenie PIN podľa vašej schémy PCB, aby ste zaistili správne smerovanie signálu do vstupov do zariadenia.

4. Zostavte dizajn: Spustite úplnú kompiláciu projektu.Tento krok kontroluje chyby návrhu, syntetizuje logiku a generuje programovacie súbory, konkrétne súbor .POF (súbor Object Programmer Object), ktorý je potrebný na konfiguráciu CPLD.

5. Nastavte programovací hardvér: Pripojte svojho programátora USB-Blaster k počítaču a rozhrania JTAG cieľovej dosky.Potvrďte, že pripojenia pre TDI, TDO, TCK a TMS sú presné a že správne úrovne napätia a rezistory vytiahnutia sa používajú podľa špecifikácií JTAG spoločnosti Intel.

6. Nakonfigurujte programátora v Quartus: Spustite nástroj programátora z Quartus.Kliknite na „Nastavenie hardvéru“ a vyberte pripojený USB-Blaster.Pridajte predtým vygenerovaný súbor .POF do programovacieho okna a uistite sa, že je správne rozpoznané zariadenie EPM570F256C5.

7. Naprogramujte zariadenie: Začiarknite políčko vedľa uvedeného zariadenia EPM570F256C5 a kliknite na Štart začať programovať.Monitorujte lištu postupu a po dokončení potvrďte, že sa objaví „úspešná“ správa, ktorá označuje, že CPLD je teraz správne nakonfigurovaný.

8. Overte a ladenie (voliteľné): Voliteľne môžete spustiť test reťazca JTAG na overenie pripojenia zariadenia alebo použiť funkcie analyzátora logického analyzátora SignalTap na ladenie runtime ladenia vášho dizajnu, čo pomáha potvrdiť správnu funkčnosť po programovaní.

EPM570F256C5 Výhody

Nízka spotreba energie

EPM570F256C5 ponúka ultra nízku pohotovostnú pohotovostnú prúdy (až do 25 µA), vďaka čomu je výkonnejší ako mnoho iných CPLD.Toto je hlavná prínos v systémoch napájaných z batérií a vždy vložených systémov, kde je potrebná ochrana energie.

Okamžitá funkcia

Vďaka svojej neprchavej architektúre založenej na Flash sa táto spoločnosť CPLD okamžite zvýši bez toho, aby potrebovala externú konfiguráciu ROM.To drasticky znižuje čas spustenia systému, zvlášť dôležitý v bezpečnostných kritických aplikáciách.

Vysoký počet I/O

S až 160 programovateľnými vstupno -výstupnými kolíkmi I/O poskytuje EPM570F256C5 viac možností prepojenia ako mnoho iných zariadení vo svojej triede, čo podporuje zložité potreby pripojenia bez toho, aby si vyžadovali ďalšie komponenty.

Vysokorýchlostný výkon

Poskytuje rýchle logické vykonanie s prevádzkovými frekvenciami do 304 MHz a typické oneskorenie šírenia približne 5,4 ns, čo prevyšuje porovnateľné CPLD v aplikáciách citlivých na časovanie, ako je komunikácia a kontrola signálu.

Programovateľnosť v systéme (ISP)

Zariadenie môže byť naprogramované alebo preprogramované priamo na doske obvodu pomocou JTAG, čo umožňuje rýchly vývoj, diaľkové aktualizácie a údržbu poľa bez odstránenia zariadenia.

Užívateľská flash pamäť (UFM)

EPM570F256C5 obsahuje 8 kbits vloženej neprchavej pamäte pre údaje definované používateľom, ako sú kalibračné nastavenia alebo šifrovacie kľúče, ktoré ponúka väčšiu flexibilitu dizajnu a zadržiavanie údajov ako mnoho iných CPLD.

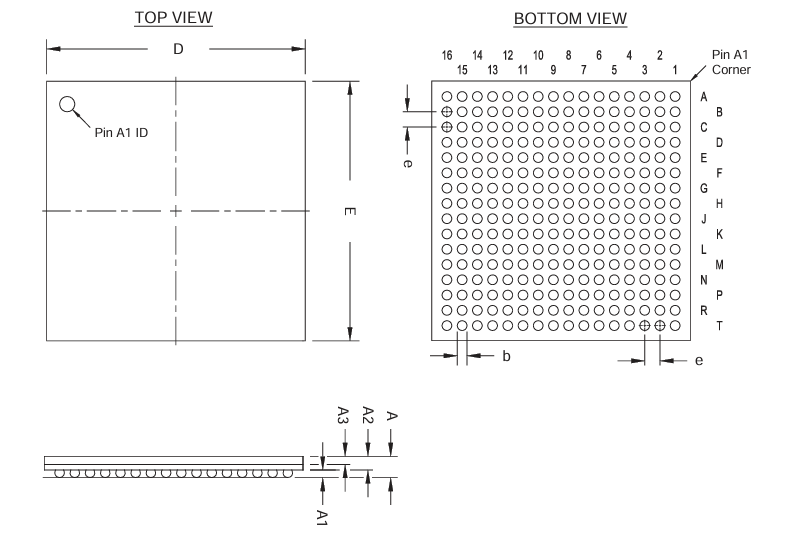

EPM570F256C5 Dimenzie obalu

Rozmery

	Milimetre
	Min.	Nom.	Max.
A	-	-	2.20
A1	0,30	-	-
A2	-	-	1,80
A3	0,70 REF
D	17,00 BSC
E	17,00 BSC
b	0,50	0,60	0,70
e	1,00 BSC

Obava

Výrobca EPM570F256C5

EPM570F256C5 sa vyrába spoločnosť Spoločnosť Intel Corporation , jedna z popredných svetových polovodičových spoločností.Po akvizícii spoločnosti Intel v roku 2015 bola EPM570F256C5 pôvodne súčasťou rodiny CPLD spoločnosti Altera MAX® II CPLD od tej doby, ktorá bola vyrobená, podporovaná a distribuovaná pod značkou Intel.Spoločnosť Intel pokračuje v zabezpečovaní vysokokvalitných výrobných štandardov, dlhodobej dostupnosti a robustnej softvérovej podpory prostredníctvom svojho súpravy Quartus® Prime Design Suite.Vďaka rozsiahlej globálnej infraštruktúre spoločnosti Intel a záväzkom programovateľnej logickej inovácie ťaží z EPM570F256C5 z prebiehajúcich technických zdrojov, spoľahlivých dodávateľských reťazcov a integrácie do moderných návrhov digitálnych systémov naprieč priemyselnými, komunikačnými a vloženými aplikáciami.

Záver

EPM570F256C5 je inteligentná voľba pre ľudí, ktorí budujú elektronické výrobky, ktoré musia začať rýchlo, ušetriť energiu a hladko pracovať.Pri vypnutí nestráca svoje nastavenia a môžete ho preprogramovať priamo na doske obvodu pomocou JTAG.S podporou mnohých úrovní napätia a extra pamäte vo vnútri je užitočná v mnohých oblastiach, ako sú AI, cloudové systémy, kontrola továrne a zdravotnícke pomôcky.Tento čip podporovaný dôveryhodnou kvalitou a dizajnom Intel pomáha uľahčiť a spoľahlivejšie projekty.Ak plánujete nový produkt, teraz je skvelý čas na zadanie hromadnej objednávky pre EPM570F256C5, takže ich budete mať vždy v prípade potreby pripravené.
