EPF10K30ATC144-1 FPGA: Funkcie, aplikácie, programovanie a vysvetlené alternatívy

Táto príručka je všetko o EPF10K30ATC144-1, type čipu FPGA.Vysvetľuje, čo je čip, ako funguje a kde sa dá použiť.Dozviete sa o jej hlavných funkciách, ako sú vstavané pamäť, flexibilné logické bloky a podporu pre systémy 3,3 V aj 5V.Ukazuje tiež, ako používať čip v projektoch, ako sú zvukové/video systémy, priemyselné stroje a zdravotnícke pomôcky.Zahŕňa krok za krokom pokyny na nastavenie, porovnania dielov a návrhy nástrojov, ktoré vám pomôžu ľahko porozumieť a pracovať s týmto FPGA.

Katalóg

Čo je EPF10K30ATC144-1?

Ten EPF10K30ATC144-1 je členom rodiny FPGA Flex10K, navrhnutá tak, aby poskytovala zabudovanú programovateľnú logiku s miernou zložitosťou a vysokou flexibilitou.Toto zariadenie je postavené pomocou technológie 0,3 mikrónov CMOS SRAM a podporuje približne 30 000 použiteľných brán a obsahuje 1 728 logických prvkov usporiadaných do blokov logických polí (LABS).Pôsobí na 3,3 V.Verzia Speed ​​Grade –1 ponúka relatívne rýchlu prevádzku, s jadrovými frekvenciami do približne 166 MHz.Zariadenie integruje zabudované bloky poľa (EABS) pre pamäť na čipe, ktoré vylepšujú spracovanie a riadenie údajov v zabudovaných dizajnoch.Všeobecne sa používané v priemyselnej kontrole, komunikácii a vložených systémoch so staršími, poskytuje programovateľné riešenie so silnou podporou I/O a dostatočnou logickou kapacitou pre širokú škálu aplikácií strednej úrovne.Rodina Flex10K bola jednou z prvých línií FPGA, ktorá kombinovala logiku založenú na SRAM a vložené bloky RAM, čím poskytovala škálovateľné možnosti od 10 000 do viac ako 200 000 systémových brán.Vďaka TTL-kompatibilným I/OS a zabudovaným pamäťovým blokom ponúkajú zariadenia Flex10K vyváženú kombináciu logickej hustoty, integrácie a výkonu pre staršie dizajnérové ​​ekosystémy.

Hľadáte EPF10K30ATC144-1?Kontaktujte nás a skontrolujte aktuálne zásoby, dodací čas a ceny.

EPF10K30ATC144-1 CAD modely

Symbol EPF10K30ATC144-1

EPF10K30ATC144-1 stopa

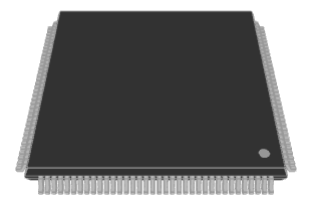

EPF10K30ATC144-1 3D model

EPF10K30ATC144-1 Funkcie

• Architektúra s vysokou hustotou

EPF10K30ATC144-1 je postavený pomocou architektúry Flex 10K Altera Flex, ktorá ponúka až 69 000 systémových brán a 1 728 logických prvkov (LES).Tieto logické prvky slúžia ako stavebné bloky na implementáciu logických funkcií a digitálnych návrhov.Táto vysoká logická hustota podporuje mierne zložité digitálne systémy, ako sú štátne stroje, malé procesory a logika radiča na jednom čipe.

• Bloky vložených polí (EAB)

Toto zariadenie obsahuje viac vložených blokov poľa, ktoré poskytuje približne 12,3 kilobít pamäte RAM.Každý EAB ponúka 2 048 bitov, ktoré je možné nakonfigurovať ako RAM alebo ROM, čo podporuje bitové šírky až do 256. Tieto bloky umožňujú rýchlu a flexibilnú integráciu pamäte v rámci FPGA bez konzumácie logických prvkov, čo je ideálna pre vyrovnávanie, vyhľadávacie tabuľky a malé úložisko údajov v ChIP.

• Rekonfigurovateľná logika založená na SRAM

EPF10K30ATC144-1 používa technológiu SRAM pre svoju programovateľnú logiku.To znamená, že to môže byť preprogramované neobmedzenému počtu, čo je cenné počas prototypov a vylepšení systému.Pred konečným nasadením môžete otestovať, upravovať a overiť ich funkčnosť obvodu viackrát.

• 3,3 V jadrová prevádzka s 5V tolerantnou I/O

Tento FPGA pracuje s dodávkou 3,3 V pre vnútornú logiku, ale podporuje 5V-tolerantné I/O kolíky I/O.Táto kompatibilita s dvojitým napätím zaisťuje, že zariadenie môže bezpečne prepojiť so starými 5V komponentmi pri zachovaní modernej nízkej napätia výkonovej účinnosti pre základné funkcie.Zjednodušuje návrhy systému zmiešaného napätia bez toho, aby bolo potrebné radiace radiče.

• Vysokorýchlostné prekladanie

Zariadenie podporuje prevádzkové frekvencie do 166,67 MHz, čo umožňuje rýchle spracovanie údajov a manipuláciu so signálmi v časovo kritických aplikáciách.Vďaka tejto vysokej maximálnej frekvencii je EPF10K30ATC144-1 vhodný pre vysokorýchlostné riadiace systémy, komunikácie a zabudované výpočtové úlohy.

• Režim s nízkym výkonom

FPGA má nízku spotrebu statickej energie, pričom súčasný pohotovostný prúd zvyčajne menší ako 0,5 Ma.To umožňuje používanie zariadenia v energeticky citlivých aplikáciách, kde je potrebné minimalizovať nečinný výkon, napríklad prenosné prístroje alebo systémy s režimami úspory energie.

• Komerčný teplotný rozsah

Je dimenzovaný pre teplotný rozsah 0 ° C až +70 ° C, pričom prispôsobuje štandardné komerčné prostredie.To zaisťuje spoľahlivú prevádzku v typických vnútorných podmienkach bez vyžadovania špecifikácií teploty priemyselného stupňa.

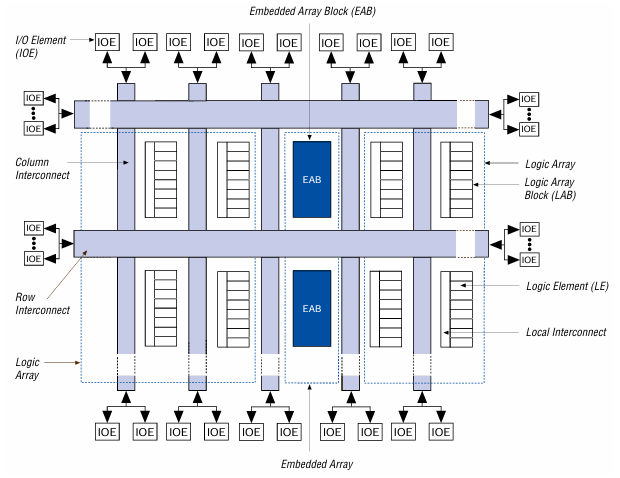

Flex 10k bloková schéma

Schéma predstavuje vnútornú architektúru zariadenia Flex 10K FPGA, konkrétne EPF10K30ATC144-1.Jadrom zariadenia je zabudované pole, ktoré sa skladá z dvoch primárnych typov komponentov: logické polia bloky (laboratóriá) a vložené bloky poľa (EABS).Laboratóriá pozostávajú z viacerých logických prvkov (LES), ktoré spracúvajú funkcie logiky všeobecného účtu.Každá LE je pripojená prostredníctvom miestneho prepojenia, čo umožňuje flexibilnú implementáciu logiky v laboratóriu.

Okolie laboratórií sú zabudované bloky poľa (EABS), znázornené v tmavomodrej.Jedná sa o pamäťové bloky s vysokou hustotou používané pre funkcie ako RAM alebo ROM, čo umožňuje spracovanie vložených údajov alebo vyrovnávanie priamo v tkanine FPGA.Prepojenia stĺpcov a riadkov umožňujú komunikáciu medzi laboratóriami, EABS a I/O prvkami (IOE) umiestnenými okolo obvodu čipu.Tieto prepojenia podporujú zložité smerovacie cesty a sú dôležité pre tok údajov v rôznych logických častiach.

Každá IoE spája internú logiku s externými kolíkmi, čo umožňuje zariadeniu prepojiť sa s inými systémovými komponentmi.Štruktúra je modulárna a symetrická a ponúka efektívne usporiadanie smerovania a škálovateľnosti.V EPF10K30ATC144-1 toto usporiadanie umožňuje vyváženú kombináciu programovateľnej logiky a zabudovanej pamäte, ktorá je ideálna pre digitálne systémy so strednou komplexnosťou, ktoré si vyžadujú rýchle spracovanie údajov a flexibilnú konfiguráciu logiky.

Špecifikácie EPF10K30ATC144-1

Typ	Parameter
Výrobca	Alterna/Intel
Séria	Flex-10KA®
Balenie	Objem
Stav	Aktívny
Počet laboratórií/CLB	216
Počet I/O	102
Napätie - napájanie	3V ~ 3,6V
Montáž	Povrchová montáž
Prevádzková teplota	0 ° C ~ 70 ° C (TA)
Balenie	144-lqfp
Balík dodávateľských zariadení	144-TQFP (20x20)
Základné číslo produktu	EPF10K30

Aplikácie EPF10K30ATC144-1

Digitálne spracovanie zvuku / videa

EPF10K30ATC144-1 je vhodný pre úlohy spracovania zvuku a videa vďaka vloženým blokom polí (EABS), ktoré poskytujú RAM na čipe.Táto funkcia umožňuje vyrovnávanie, dočasné úložisko a manipuláciu s údajmi priamo v rámci FPGA.Mnohí často používajú tento FPGA na spracovanie dekódovania zvukového toku, manipulácie s pixelmi alebo načasovanie digitálneho video rozhrania.Jeho mierna logická kapacita a I/O flexibilita umožňujú integráciu s kodekmi, regulátormi načasovania a logikou synchronizácie v multimediálnych systémoch.

Priemyselné riadiace systémy

V priemyselnej automatizácii môže EPF10K30ATC144-1 slúžiť ako centrálny ovládač alebo inteligentné I/O rozhranie.Jeho programovateľná logika podporuje implementáciu štátnych strojov, rozhraní senzorov, získavania údajov a protokolov sériovej komunikácie, ako sú SPI alebo RS-485.Dostupnosť RAM na čipe a veľkom počte I/O je vhodný na správu viacerých riadiacich signálov v programovateľných logických radičoch (PLC), motorických jednotkách alebo robotických subsystémoch.

Zdravotníctvo

Lekárske pomôcky vyžadujú presnú a rekonfigurovateľnú logiku na spracovanie špecializovaných tokov údajov.Tento FPGA sa môže použiť na kondicionovanie signálu, filtrovanie a spracovanie vstupov analógového senzora v aplikáciách, ako sú EKG, ultrazvuk alebo zobrazovacie systémy.Vďaka svojej predvídateľnej latencii a flexibilnom programovaní je ideálna na integráciu proprietárnych algoritmov alebo krokov predbežného spracovania údajov pred ďalším mikrokontrolérom alebo DSP.

Automobilová a letecká elektronika

V automobilových dashboardoch, avioniciach a kontrolných jednotkách Aerospace sa EPF10K30ATC144-1 bežne používali na rozhranie senzorov, riadenie diagnostiky alebo implementáciu komunikačných protokolov.Jeho preprogramovateľný charakter umožňuje prispôsobiť logiku po nasadení alebo počas overenia systému.Flexibilita I/O časti ju umožnila preklenúť medzi starými autobusmi a modernými komunikačnými systémami a zároveň udržiavať stabilitu v členitých prostrediach.

Komunikačné a sieťové systémy

Vďaka svojej schopnosti implementovať vlastné sériové protokoly a logiku filtrovania údajov sa EPF10K30ATC144-1 našlo použitie v starých telekomunikačných systémoch a sieťových spätných doskách.Jeho zabudovaná RAM podporuje vyrovnávaciu a analýzu hlavičky paketov, zatiaľ čo logické bloky môžu implementovať pravidlá prepínania alebo kontroly parity.Pôsobil ako logický prvok lepidla a pomáhal integrovať procesory, prepínače a signálne cesty v komunikačnej infraštruktúre.

EPF10K30ATC144-1 Podobné časti

• EPF10K30AQI208-3

EPF10K30AQI208-3 je silnou alternatívou k EPF10K30ATC144-1, ktorá ponúka rovnaký počet logických prvkov (1 728 LES) a vloženú pamäť (~ 12,3 kbit), ale s väčším balíkom QFP 208-PIN.Zvyšuje počet dostupných vstupno -výstupných kolíkov na 147, vďaka čomu je ideálny pre aplikácie, ktoré si vyžadujú viac externých pripojení.Vďaka priemyselnému hodnoteniu rýchlosti-3 sa spoľahlivo vykonáva v širšom teplotnom rozsahu –40 ° C až +85 ° C.Vďaka tomu je vhodné pre robustné prostredie v telekomunikačných systémoch, riadiacich systémoch a robustných priemyselných inštaláciách.Jeho rozšírená I/O a prevádzkový rozsah z neho robí praktickú aktualizáciu pre návrhy, ktoré vyrastajú konfiguráciu 144-kolík TQFP.

• EPF10K30AQI240-3

EPF10K30AQI240-3 je ďalšou kompatibilnou FPGA v rodine Flex 10K, ktorá ponúka vyššiu hustotu I/O s 240-kolíkovým balíkom QFP a 189 I/O pinov.Rovnako ako ATC144-1, zachováva 1 728 logických prvkov a 12,3 kbit vloženého RAM.Jeho rýchlostný stupeň zaisťuje konzistentný výkon pri priemyselných teplotách, čo z neho robí spoľahlivú voľbu pre systémy so širokými environmentálnymi kolísaniami.Je vhodná pre aplikácie s vysokým obsahom počítačov, ako sú komplexné riadiace panely, vstavané video systémy a staršie výpočtové rozhrania.

• EPF10K30AQC240-3

EPF10K30AQC240-3 tiež poskytuje 189 I/O pinov v rozložení QFP s rozlohou 240-kolík a udržuje základnú architektúru 1 728 LES a ~ 12 kbit on-chip RAM.Aj keď je teraz uvedený ako zastaraný, zostáva životaschopnou náhradou v systémoch, v ktorých je potrebná mechanická stopa a signálny pinout 240-pin QFP.Je funkčne identický s AQI240-3, ale zvyčajne sa používa v aplikáciách komerčných teplotných aplikácií.Táto časť je cenná pre údržbu dedičného hardvéru, najmä ak je potrebná mechanická kompatibilita s rozložením 240-kolíkovi a získanie nových návrhov nie je možné.

EPF10K30ATC144-1 Programovacie kroky

1. Vytvorte a zostavte dizajn

Začnite navrhovaním svojej digitálnej logiky pomocou HDL ako VHDL alebo Verilog.Na vytvorenie projektu používajte softvérové ​​nástroje, ako napríklad Alterra Quartus II alebo Max+Plus II.Po dokončení vášho dizajnu ho zostavte na vygenerovanie programovacích súborov.Ak chcete naprogramovať sériový EEPROM pre zapnutie načítania, získate súbor.

2. Vyberte metódu konfigurácie

Existujú dva hlavné spôsoby, ako nakonfigurovať EPF10K30ATC144-1.Na dočasné programovanie počas testovania alebo vývoja použite konfiguráciu JTAG v súbore .sof.Na trvalú alebo automatickú konfiguráciu pri spustení systému použite pasívnu sériovú metódu načítaním súboru .POF do externého EEPROM (napríklad EPC2).

3. Pripojte a naprogramujte zariadenie

Ak používate JTAG, pripojte programovací kábel (napr. USB-Blaster) k hlavičke JTAG.Otvorte programátor Quartus, načítajte súbor .SOF a naprogramujte zariadenie priamo.Pre pasívne sério pripojte EEPROM k FPGA a pomocou kvartus naprogramujte súbor .POF do EEPROM.Pri zapnutí EEPROM pošle Bitstream do FPGA.

4. Preprogram v prípade potreby

EPF10K30ATC144-1 je možné kedykoľvek preprogramovať prostredníctvom JTAG.Môžete tiež aktualizovať obsah EEPROM a zmeniť konfiguráciu spustenia.Je to užitočné pre aktualizácie polí alebo vylepšenia dizajnu.

5. Overte úspech programovania

Po programovaní skontrolujte stavu kolíkov FPGA (NSTATUS a CONF_DONE), aby ste potvrdili úspešnú konfiguráciu.Môžete tiež spustiť funkčné testy alebo používať nástroje ladenia, ako je SignalTap, aby ste zaistili, že logika funguje podľa plánu.

EPF10K30ATC144-1 Výhody

• Vysoká integrácia so zabudovaným RAM

EPF10K30ATC144-1 integruje okolo 30 000 systémových brán a 1 728 logických prvkov spolu s približne 12 kbitmi zabudovaného RAM.Tieto vložené bloky poľa (EABS) umožňujú rýchlejšie a predvídateľnejšie operácie pamäte v porovnaní s distribuovaným RAM.Pomáha to zjednodušiť návrh logiky, najmä v aplikáciách, ktoré vyžadujú vyrovnávacie zariadenie, vyhľadávacie tabuľky alebo malé ukladanie údajov, čo zlepšuje výkonnosť a využitie zdrojov.

• Kompatibilita

Jednou zo silných výhod tohto zariadenia je jeho schopnosť pracovať s dodávkou 3,3 V a zároveň podporovať I/O-OS-OS-OS-OS.Táto funkcia I/O I/O MultiVolt ™ robí FPGA flexibilným pre integráciu do systémov, ktoré využívajú starú logiku 5V a moderné 3,3V komponenty.Je užitočný v priemyselných alebo komunikačných systémoch, kde sa úrovne napätia líšia v závislosti od subsystémov.

• Ľahká rekonfigurácia

Pretože využíva technológiu SRAM, EPF10K30ATC144-1 sa dá ľahko preprogramovať pomocou JTAG alebo pasívnych sériových metód.Logické funkcie môžete aktualizovať v poli alebo počas vývoja bez výmeny čipu.To znižuje náklady a umožňuje budúce vylepšenia alebo opravy chýb po nasadení.

• Vstavaný JTAG a rýchly vývoj

Zariadenie obsahuje vstavanú podporu JTAG, ktorá umožňuje testovanie hraníc a programovanie v systéme.Je to cenné pre výrobné testy a ladenie.V porovnaní s tradičným vývojom ASIC, ktorý využíva tento FPGA výrazne znižuje čas na dizajn, vďaka čomu je ideálny pre rýchle prototypovanie a malú až strednú výrobu.

• Efektívna architektúra smerovania a výkonu

Architektúra Flex 10K, ktorá sa používa v tomto zariadení, obsahuje smerovanie FastTrack®, prenášajte reťazce pre aritmetickú logiku a hodinové stromy, ktoré zabezpečujú predvídateľné načasovanie a efektívny výkon.Vďaka svojej rýchlosti rýchlosti môže čip prevádzkovať až približne 166 MHz, čo je vhodné pre mnoho aplikácií stredného výkonu, ako je kontrola signálu, manipulácia s údajmi a rozhranie protokolu.

EPF10K30ATC144-1 Dimenzie obalu

• Typ balíka: TQFP - 144 (tenký štvorkolkový balenie, 144 kolíkov)

• Montáž: Povrchová mount

• Veľkosť tela: 20 mm × 20 mm (vrátane vodičov)

• Rozstup: 0,80 mm (vzdialenosť medzi pinovými centrami)

• Dĺžka tela (okrem potenciálnych zákazníkov): 12,00 mm (nominálne)

• Šírka tela (okrem potenciálnych zákazníkov): 12,00 mm (nominálne)

• Celková hrúbka: Až 1,20 mm

• Hrúbka tela: Približne 0,95 mm

• Dĺžka olova: 0,45 mm až 0,75 mm

• Šírka olova: 0,30 mm až 0,45 mm

• Výška sedadla (A1): 0,05 mm až 0,15 mm

EPF10K30ATC144-1 Výrobca

EPF10K30ATC144-1 sa vyrába Alterna , priekopník v programovateľných logických zariadeniach a pôvodný vývojár série FLEX 10K FPGA.Spoločnosť Altera, ktorá bola založená v roku 1983, sa stala lídrom v oblasti inovácií v teréne Programmable Gate Array (FPGA) a predstavuje niektoré z najskorších a najpoužívanejších programovateľných logických riešení v tomto odvetví.V roku 2015 získala Altera Zamerať Spoločnosť, ktorá pokračovala v podpore a integrácii produktových radov spoločnosti Altera FPGA v rámci svojej programovateľnej skupiny Solutions Group (PSG).Aj keď bola Altera spustená v roku 2024 ako samostatná dcérska spoločnosť Intel, EPF10K30ATC144-1 zostáva starším FPGA, ktorý odráža pôvodnú technickú a výrobnú dokonalosť spoločnosti Altera.

Záver

EPF10K30ATC144-1 je užitočný a flexibilný čip FPGA s dobrou pamäťou, silnými logickými funkciami a schopnosťou pracovať s novými aj starými systémami.Môžete ho kedykoľvek preprogramovať, vďaka čomu je skvelé pre testovanie a aktualizácie.Je ľahké pripojiť sa a funguje dobre v mnohých druhoch elektroniky, od továrne po sieťové nástroje.Aj keď je to staršia časť, stále pomáha v mnohých projektoch, v ktorých sú potrebné spoľahlivé a preprogramovateľné čipy.

Datasheet pdf

EPF10K30ATC144-1 DataShety:

Flex 10k.pdf
