DS1307 RTC Modul: komponenty, aplikácie a špecifikácie

Táto príručka skúma modul DS1307 v reálnom čase (RTC), prvok pre presné časové obdobie v širokej škále elektronických systémov.DS1307 sa bežne používajú v zariadeniach, ako sú počítače a servery, poskytuje spoľahlivé riadenie času prostredníctvom vstavaného ovládača, kremenného kryštálového rezonátora a oscilátora.V tejto príručke preskúmame jeho interný dizajn, kľúčové technické funkcie, techniky rozhrania a aplikácie, ktoré predstavíme, ako si zachováva presnosť aj pri minimálnej spotrebe energie.

Katalóg

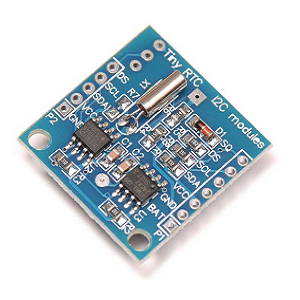

Prehľad modulu DS1307 RTC

Ten DS1307 Modul RTC ponúka pozoruhodne efektívnu možnosť udržiavania presných meraní času, integráciu komunikácie I2C, aby sa maximalizovala funkcia.Centrom pre svoje schopnosti sú vybavené komplexnými binárnymi desatinnými (BCD) hodinami a kalendárom spojeným s 56-bajtovým nestabilným SRAM pre účinné zachovanie údajov.Prostredníctvom autobusu I2C môžete získať informácie o sekundách, minútach, hodinách, dňoch, dátumoch, mesiacoch a rokoch a požičiavať zmysel pre kontrolu nad časovým získavaním údajov.Funkcia BCD Clock/Calendar je vytvorená tak, aby zjednodušila reprezentáciu a manipulácia s časom, čím sa zabezpečuje presnosť a ľahkosť použitia.Začlenenie 56-bajtového SRAM zvyšuje jeho odolnosť a ponúka pocit bezpečia udržiavaním integrity údajov aj počas straty energie, čo umožňuje ďalšie definované ukladanie údajov bez obáv.Pokročilé inžinierstvo modulu podporuje automatické úpravy pre dátumy konca mesiaca vrátane výpočtov skokového roku, ktoré zdvíhajú bremeno manuálnych opráv v nepraktických nastaveniach.Dostupnosť 12-hodinových a 24-hodinových formátov spolu s ukazovateľmi AM/PM poskytuje zhody rozmanité preferencie, čo odráža prispôsobivosť modulu.Standout aspektom DS1307 je jeho schopnosť energetického zmyslu, čo uľahčuje hladký posun k záložnému výkonu počas hlavných výpadkov napájania.To zaisťuje nepretržitý proces času na čas, ktorý sa prejavuje výhodným v aplikáciách, v ktorých je kontinuita prioritná a očakáva sa spoľahlivosť dát konštantného času, napríklad v rámci zabudovaných systémov.

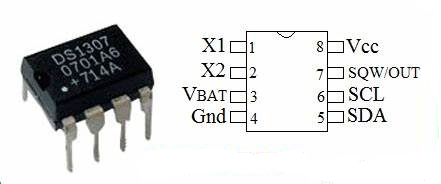

Konfigurácia PIN na DS1307 IC

Č.	Názov kolíka	Opis
Kolíky 1 a 2	X1, x2	Kryštálový oscilátor musí byť spojený s týmito dvoma kolíkmi.
Pin 3	V-pálenie	Pripojené k pozitívnemu terminálu batérie;slúži ako a Záložný vstupný prívod pre normálnu 3V lítiovú bunku, aby sa udržali presné Timeking, keď sa stratí hlavná sila.
Pin 4	GND	Zemný kolík (negatívny vstup napájania) RTC IC.
Pin 5	VCC	Pozitívny vstupný pin s rozsahom 3,3 V až 5,5 V.
Pin 6	SCL & SDA	SCL: Vstup hodín pre I2C komunikáciu, synchronizácia Pohyb údajov.SDA: PIN I/O Data pre sériové rozhranie I2C.
Pin 7	Sqw/out	Používa sa na získanie frekvencií štvorcových vĺn (1 Hz, 4 kHz, 8 kHz, alebo 32 kHz) programovo.

Vlastnosti a špecifikácie DS1307 RTC

Funkcia	Opis
Prevádzkové napätie	5V
Typ balíka	Dostupné v 8-kolíkovom balíku SOIC/DIP.
Rozhranie	Rozhranie dvojvodiča I2C.
Výstupný kolík	1 Hz výstupný kolík.
Spotreba energie	Spotrebuje <500NA v režime zálohovania batérie s beh oscilátora.
Neprchavá pamäť	56 bajtov na ukladanie údajov.
Vopred naprogramovaný čas	Dodáva sa vopred naprogramovanie v súčasnosti.
Funkcie času	Spravuje všetky funkcie času.
Kompenzačná platnosť	Platné až do roku 2100.
Záloha batérie	Modul je podporovaný batériou.
Kompatibilita mikrokontroléru	Poskytuje jednoduché rozhrania sériového portu pre väčšinu mikrokontroléry.
Detekcia energie	Obsahuje automatickú detekciu a prepínač energie obvody.

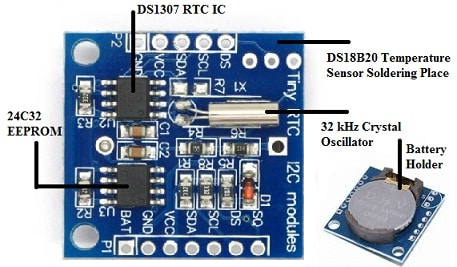

Komponenty modulu DS1307 RTC

DS1307 RTC integrovaný obvod

Centrom modulu je IC DS1307 RTC IC, ktorý je poverený udržiavaním presného času v mnohých aplikáciách.Rozhrania prostredníctvom protokolu I2C, ktorý uľahčuje priamu výmenu údajov s minimálnou kabelážou, čo odráža často požadovanú jednoduchosť v praktických aplikáciách.IC ponúka operáciu v 24-hodinovom alebo 12-hodinovom formáte s indikáciou AM/PM, v ktorej vyhovuje rôznorodým potrebám času.

32 kHz krištáľový oscilátor

Kryštálový oscilátor 32 kHz poskytuje stabilnú frekvenciu potrebnú pre presnosť času.Aj keď variácie teploty môžu spôsobiť mierne posuny, tieto sa spravujú pomocou metód kompenzácie teploty, ktoré využívajú empirické poznatky na presnosť doladenia.

24C32 EEPROM komponent

Modul, ktorý obsahuje čip 24C32 EEPROM, umožňuje trvalé ukladanie nastavení konfigurácie.Využívanie zdieľanej zbernice I2C s RTC zvyšuje efektívnosť komunikácie.Vkladanie údajov do hardvéru zvyšuje sebestačnosť zariadenia a prevádzkovú spoľahlivosť.

Zapuzdrenie batérie a 3V lítium bunky

Aby sa zabezpečilo nepretržité časové obdobie počas prerušenia výkonu, modul obsahuje držiak batérií pre lítiové bunky CR2032.Táto kontinuita nájde paralely v záložných systémoch, ktoré chránia integritu údajov a udržiavajú prevádzkový tok, najmä v oblastiach, ktoré si vyžadujú pretrvávajúcu funkčnosť.

Rozhranie snímača teploty pre DS18B20

Modul môže pojať teplotný snímač DS18B20 cez voliteľný port.Monitorovanie teploty sa stáva užitočným v scenároch, kde by podmienky prostredia mohli ovplyvniť presnosť času.V priemyselných nastaveniach takéto údaje riadia okamžité vylepšenia, čo zabezpečuje efektívnosť a presnosť procesov.

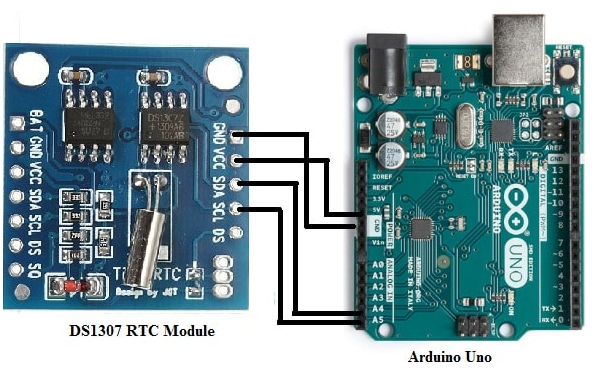

Pripojenie DS1307 s Arduino Uno

Ak chcete pripojiť modul DS1307 v reálnom čase (RTC) k modulu Arduino Uno, postupujte podľa týchto jednoduchých krokov: prepojte kolík SCL s A5, SDA s A4, VCC na 5V a GND na GND.Toto nastavenie zaisťuje spoľahlivú komunikáciu medzi modulom a Arduino.Pred programovaním nainštalujte knižnicu DS1307 od Michaela Margolisa prostredníctvom Arduino IDE.Táto knižnica poskytuje potrebné funkcie na ľahkú správu hardvéru.Modul DS1307 je neoceniteľný pre projekty, ktoré si vyžadujú presné časové obdobie, ako je zaznamenávanie údajov, plánovanie alebo spracovanie údajov.Vďaka vstavanej zálohovanej batérii udržiava aktuálny čas a dátum, a to aj počas výpadkov napájania.Ak chcete zabezpečiť hladké nastavenie, použite dosku na bezpečné a nastaviteľné pripojenia a vyhnite sa skratom.Označovacie vodiče môžu tiež znížiť zámenu, najmä v zložitejších projektoch.

Akonáhle je hardvér pripravený, ďalším krokom je inicializácia softvéru.Začnite vytvorením robustného sériového pripojenia, skontrolovaním prevádzkového stavu RTC a nastavením počiatočného času v prípade potreby.Odtiaľ sledujte čas nepretržite a zobrazte ho na sériovom monitore v čitateľnom formáte HH: MM: SS, aby ste overili správnu komunikáciu medzi Arduino a modulom.Ladenie a doladenie v tejto fáze môže výrazne zefektívniť proces vývoja.Ak sa vyskytnú problémy, ako je nesprávny čas, alebo sa vyskytnú chyby v komunikácii, uistite sa, že vaša knižnica je aktuálna a starostlivo skontrolujte všetky pripojenia.Systematické riešenie problémov, testovanie jednotlivých komponentov jeden po druhom môže často odhaliť hlavnú príčinu.Konzultácie online fóra alebo komunitné zdroje môžu poskytnúť rýchle riešenia spoločným výzvam.

Aplikácie modulu DS1307 RTC

Digitálne hodiny a časovo vyrovnané zariadenia

DS1307 sa bežne používa v digitálnych hodinách a zariadeniach, ktoré si vyžadujú presné časové obdobie.Napríklad fotoaparáty sa spoliehajú na to, že pridajú presné časové pečiatky do obrázkov a videí, čo pomáha dokumentovať udalosti v chronologickej sekvencii.Časové označovanie je tiež skvelé v zariadeniach na zaznamenávanie údajov, ako sú environmentálne senzory, kde sú potrebné presné záznamy na analýzu trendov a historické sledovanie.V dochádzkových systémoch DS1307 zaisťuje spoľahlivé sledovanie časov registrácie/výstupu zamestnancov na udržiavanie presných časových denníkov na pracoviskách a inštitúciách.

DIY projekty a integrácia mikrokontrolérov

RTC DS1307 je obľúbený, pretože jeho komunikačné rozhranie I2C uľahčuje spárovanie s populárnymi mikrokontrolérmi, ako sú Arduino a Raspberry Pi.DIY projekty, ako sú systémy domácej automatizácie, budíky a nositeľné technológie, často začleňujú tento modul pre jeho spoľahlivosť a jednoduchosť.

Robotika a načasovanie presnosti

V robotike je presnosť načasovania vhodná pre úlohy, ako je synchronizácia, koordinácia senzorov a navigácia.DS1307 poskytuje presné signály hodín, čo robotom umožňuje vykonávať akcie v konkrétnych intervaloch a udržiavať presnú kontrolu nad ich operáciami.Bežne sa používa v autonómnych robotoch, robotoch a priemyselnej robotike na naplánovanie úloh, ako je zber údajov senzorov, kontrola motora a vyhýbanie sa prekážkam pri dokonalom načasovaní.

Servery a distribuované systémy

Modul DS1307 RTC je spoľahlivé riešenie pre servery a distribuované výpočtové systémy, kde je potrebné synchronizované načasovanie.Pomáha pri presnom zaznamenávaní údajov a zaisťuje, že časové pečiatky sú konzistentné vo viacerých zariadeniach.V distribuovaných systémoch pomáha koordinovať akcie medzi servermi udržiavaním spoločného zmyslu pre čas.Bezpečnostné systémy majú úžitok aj z presného časového času.

Merače energie

Spoločnosti verejných služieb často integrujú DS1307 do energetických metrov, aby sa zabezpečilo presné fakturácie a časové pečiatky údajov o spotrebe energie.Zaznamenaním presného času, keď dôjde k využitiu elektriny, poskytujú tieto merače energie transparentný a spoľahlivý záznam o spotrebe energie.To je skvelé v oblastiach, v ktorých je fakturácia závislá od doby, ako sú maximálne a maximálne sadzby elektrickej energie.

Herné zariadenia

Moderné herné konzoly a vreckové zariadenia využívajú DS1307 pre interné funkcie hodín.Modul umožňuje časové funkcie, ako sú časované výzvy, udalosti alebo odmeny, ktoré závisia od hodín.Napríklad hry s cyklami v noci alebo spúšťačmi udalostí sa spoliehajú na DS1307, aby presne sledovali a spravovali čas v hre.

GPS jednotky a navigačné systémy

DS1307 sa používa v jednotkách GPS a navigačných zariadeniach na zlepšenie ich funkčnosti.V systémoch GPS je potrebný časový čas na výpočet presných miest a koordinačné signály z viacerých satelitov.DS1307 zaisťuje, že tieto zariadenia udržiavajú presné načasovanie, čo priamo ovplyvňuje kvalitu a spoľahlivosť navigačných údajov.

Zdravotníctvo

Lekárske pomôcky často závisia od presného načasovania diagnostiky, monitorovania a zaznamenávania údajov o pacientovi.Zariadenia, ako sú inzulínové čerpadlá, monitory srdcovej frekvencie a prenosné stroje EKG, obsahujú DS1307 na presné sledovanie času pre plány liekov, nepretržité monitorovanie alebo zaznamenané zdravotné údaje zaznamenané.Jeho spoľahlivosť zaisťuje, že tieto zariadenia fungujú dôsledne a zlepšujú výsledky pacienta.

Inteligentné domáce zariadenia

V ekosystéme Smart Home Modul DS1307 nájde svoje miesto v zariadeniach, ako sú termostaty, osvetľovacie systémy a domáce bezpečnostné systémy.Umožňuje týmto zariadeniam pracovať na vopred naprogramovaných plánoch, ako napríklad zapínanie alebo vypínanie svetiel v konkrétnych časoch, upravovanie termostatu po celý deň alebo automaticky povolenie/zakázať alarmové systémy.Presné načasovanie zvyšuje efektívnosť a použiteľnosť týchto systémov.

Environmentálne monitorovacie systémy

Environmentálne senzory, ktoré monitorujú podmienky, ako je teplota, vlhkosť a kvalita ovzdušia, používajú DS1307 na presné odčítanie časovo známok.Tieto údaje prospievajú výskumu, klimatickým štúdiám a priemyselným aplikáciám, kde sa musia časom sledovať trendy.Napríklad v poľnohospodárskych aplikáciách môže pomôcť monitorovať pôdnu vlhkosť alebo vzorce počasia, čo umožňuje poľnohospodárom robiť informované rozhodnutia na základe času a historických údajov.

Priemyselná automatizácia

V továrňach a priemyselných závodoch sa DS1307 používa v automatizovaných systémoch na plánovanie a koordináciu úloh.Stroje, ktoré vyžadujú synchronizáciu, ako sú napríklad dopravné pásy alebo roboty montážnej linky, závisia od spoľahlivého načasovania od DS1307.Jeho použitie v priemyselnom prostredí zlepšuje efektívnosť výroby a zaisťuje, že sa prevádzka vykonáva s presnosťou.
