Vysvetlenie cyklokonvertora: Jednoduchý návod na prácu a použitie

V tomto článku sa dozviete, čo je cyklokonvertor a ako priamo konvertuje striedavý prúd z jednej frekvencie na druhú bez použitia jednosmerného stupňa.Pochopíte, ako to funguje, vrátane toho, ako sú priebehy riadené a tvarované pomocou tyristorov a spínacích techník.Článok sa zaoberá aj jeho kľúčovými charakteristikami, typmi a hlavnými komponentmi.Na konci uvidíte, kde sa používajú cyklokonvertory a prečo sú dôležité vo vysokovýkonných aplikáciách.

Katalóg

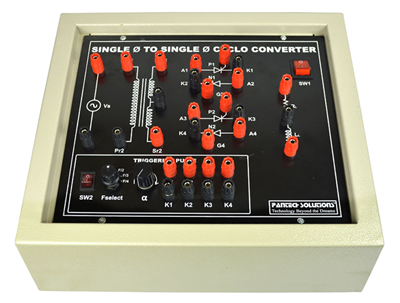

Obrázok 1. Cyklokonvertor

Čo je to cyklokonvertor?

Cyklokonvertor je priamy menič striedavého prúdu na striedavý prúd, ktorý mení frekvenciu vstupného striedavého prúdu bez použitia medzičlánku jednosmerného prúdu.Prevádza striedavý výkon s pevnou frekvenciou na striedavý výstup s premenlivou frekvenciou vhodný pre špecifické požiadavky na zaťaženie.Tento typ prevodníka priamo spracováva vstupný tvar vlny, aby vytvoril výstup s nižšou alebo vyššou frekvenciou.Cyklokonvertory sú široko používané v systémoch, ktoré vyžadujú plynulé a plynulé kolísanie frekvencie.Sú obzvlášť užitočné vo vysokovýkonných aplikáciách, kde je dôležité efektívne riadenie frekvencie.Hlavnou funkciou cyklokonvertora je poskytovanie riadeného striedavého prúdu na požadovanej frekvencii pri zachovaní synchronizácie so vstupným napájaním.

Charakteristika cyklokonvertora

• Široký rozsah výstupnej frekvencie

Cyklokonvertory môžu generovať výstupné frekvencie, ktoré sú buď nižšie alebo vyššie ako vstupná frekvencia.Vo väčšine praktických prípadov je výstupná frekvencia výrazne nižšia, zvyčajne menej ako jedna tretina vstupnej frekvencie.Táto flexibilita umožňuje presné ovládanie striedavého prúdu dodávaného do záťaží.Nastaviteľný frekvenčný rozsah robí cyklokonvertory vhodné pre aplikácie s premenlivou rýchlosťou.

• Nesínusový výstupný priebeh

Výstupný tvar vlny cyklokonvertora nie je čistá sínusová vlna, ale pozostáva zo segmentovaných častí vstupného tvaru vlny.Výsledkom je skreslenie tvaru vlny, ktoré zahŕňa harmonické zložky.Kvalita výstupného tvaru vlny závisí od presnosti riadenia a vzorov prepínania.Na zlepšenie hladkosti priebehu je často potrebné dodatočné filtrovanie.

• Vysoký harmonický obsah

Cyklokonvertory prirodzene vytvárajú výrazné harmonické skreslenie v dôsledku tvarovania tvaru vlny.Tieto harmonické môžu ovplyvniť záťaž aj napájací systém.Harmonické vlny môžu viesť k dodatočnému zahrievaniu, hluku a zníženiu účinnosti elektrických zariadení.Na minimalizáciu ich vplyvu je potrebný správny návrh systému.

• Schopnosť manipulácie s vysokým výkonom

Cyklokonvertory sú schopné zvládnuť veľké úrovne výkonu, vďaka čomu sú vhodné pre ťažké priemyselné aplikácie.Bežne sa používajú v megawattových systémoch, kde sa vyžaduje robustná konverzia energie.Dizajn podporuje vysoké prúdové a napäťové hodnoty.Vďaka tomu sú spoľahlivé pre náročné elektrické prostredia.

• Priama konverzia energie

Keďže cyklokonvertory nepoužívajú jednosmerný medzistupeň, ponúkajú priamy prenos energie zo vstupu na výstup.To znižuje potrebu objemných komponentov na uchovávanie energie, ako sú kondenzátory alebo tlmivky.Absencia jednosmerného spojenia zjednodušuje určité aspekty návrhu systému.Umožňuje tiež efektívnu nízkofrekvenčnú prevádzku.

Princíp činnosti cyklokonvertora

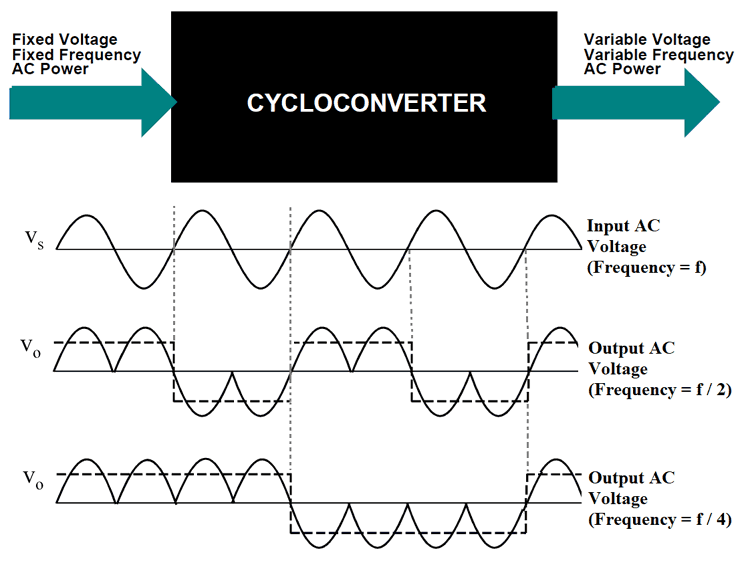

Obrázok 2. Princíp činnosti cyklokonvertora

1. Spracovanie vstupného zdroja striedavého prúdu: Cyklokonvertor prijíma vstupný zdroj striedavého prúdu s pevnou frekvenciou, ktorý slúži ako zdrojový tvar vlny pre konverziu.Tento vstupný priebeh je nepretržite monitorovaný, aby sa určila jeho okamžitá polarita napätia.Systém sa pripravuje na extrakciu špecifických segmentov tohto tvaru vlny na generovanie výstupu.Vstupný signál funguje ako základná referencia pre všetky spínacie činnosti.Počas tohto procesu nenastáva žiadna prechodná DC konverzia.

2. Riadené prepínanie tyristorov: Tyristory sa spúšťajú pri presných uhloch zapaľovania, aby sa kontrolovalo, kedy prúd preteká obvodom.Nastavením týchto uhlov vyžarovania konvertor vyberá špecifické časti vstupného tvaru vlny.Toto selektívne vedenie umožňuje, aby na výstup prešli len určité segmenty.Načasovanie spínania určuje efektívnu výstupnú frekvenciu.Na udržanie stabilnej prevádzky je potrebné presné ovládanie.

3. Výber segmentovaného tvaru vlny: Namiesto prechodu celého vstupného tvaru vlny cyklokonvertor kombinuje viacero segmentov z rôznych cyklov.Tieto segmenty sú usporiadané tak, aby vytvorili nový tvar vlny s inou frekvenciou.Na vytvorenie výstupného signálu sa striedavo vyberajú kladné a záporné časti.Výsledný tvar vlny sa približuje k požadovanému výstupu striedavého prúdu.Tento proces vytvára stupňovitý alebo modulovaný priebeh.

4. Formovanie výstupnej frekvencie: Výstupná frekvencia je určená počtom vstupných cyklov použitých na vytvorenie jedného výstupného cyklu.Napríklad kombinácia viacerých vstupných cyklov môže produkovať nižšiu výstupnú frekvenciu.Prevodník efektívne natiahne alebo stlačí periódu tvaru vlny.To umožňuje plynulé kolísanie frekvencie bez prerušenia toku energie.Výstup zostáva synchronizovaný so vstupným napájaním.

5. Nepretržité generovanie tvaru vlny: Cyklokonvertor nepretržite opakuje proces výberu a prepínania, aby udržal stabilný tvar výstupnej vlny.Výstupné napätie sa riadi riadeným vzorom na základe sekvencie zapaľovania.To zaisťuje, že záťaž dostane konzistentné striedavé napájanie s požadovanou frekvenciou.Proces funguje včas s minimálnym oneskorením.Stabilita závisí od presného načasovania a koordinácie spínacích zariadení.

Typy cyklokonvertorov

Na základe výstupnej frekvencie

Cyklokonvertory sa klasifikujú podľa toho, či je výstupná frekvencia vyššia alebo nižšia ako vstupná frekvencia.

1. Zvýšený cyklokonvertor

Zvýšený cyklokonvertor je typ prevodníka striedavého prúdu na striedavý prúd, ktorý produkuje výstupnú frekvenciu vyššiu ako vstupnú frekvenciu.Zvyšuje frekvenciu preusporiadaním častí vstupného tvaru vlny, aby sa vytvorili kratšie výstupné cykly.Tento typ sa menej bežne používa kvôli praktickým obmedzeniam pri dosahovaní stabilného vysokofrekvenčného výstupu.Kvalita výstupného tvaru vlny je s narastajúcou frekvenciou viac skreslená.S vyššími výstupnými frekvenciami stúpa aj zložitosť ovládania.Kvôli týmto obmedzeniam sa stupňovité cyklokonvertory v priemyselných systémoch používajú len zriedka.Používajú sa najmä na špecializované alebo experimentálne účely.

2. Znižovací cyklokonvertor

Znižovací cyklokonvertor je konvertor, ktorý generuje výstupnú frekvenciu nižšiu ako vstupnú.Dosahuje to kombináciou viacerých vstupných cyklov do jedného výstupného cyklu.Tento typ je široko používaný, pretože poskytuje stabilný a kontrolovateľný nízkofrekvenčný výstup.V porovnaní s postupnými konfiguráciami sa priebeh vlny ľahšie spravuje.Znižovacie cyklokonvertory sú bežne implementované vo vysokovýkonných systémoch.Ponúkajú spoľahlivú prevádzku pre aplikácie vyžadujúce variabilné nízkorýchlostné riadenie.To z nich robí najpraktickejší a najrozšírenejší typ.

Na základe prevádzkového režimu

Cyklokonvertory sú tiež klasifikované na základe toho, ako prúdi prúd medzi skupinami meničov.

1. Cyklokonvertory režimu blokovania

Cyklokonvertor s blokovacím režimom je typ, kde súčasne vedie iba jedna skupina meničov.To znamená, že buď pozitívna alebo negatívna skupina je aktívna, ale nie obe súčasne.Neaktívna skupina je úplne zablokovaná, aby sa zabránilo cirkulujúcemu prúdu.Tento prístup zjednodušuje celkovú štruktúru obvodu.Znižuje potrebu dodatočných komponentov obmedzujúcich prúd.Prepínanie medzi skupinami je starostlivo kontrolované, aby sa zachovala správna tvorba výstupu.Prevádzka v režime blokovania sa bežne používa kvôli jej priamej implementácii.

2. Cyklokonvertory s obehovým prúdom

Cyklokonvertor s obehovým prúdom je typ, pri ktorom môžu obe skupiny meničov viesť súčasne.To umožňuje cirkuláciu prúdu medzi pozitívnymi a negatívnymi skupinami.Na reguláciu a obmedzenie cirkulujúceho prúdu sa používa reaktor.Táto konfigurácia umožňuje hladšie prechody medzi stavmi vedenia.Pomáha udržiavať nepretržitý tok prúdu v záťaži.Systém pracuje s vylepšenou kontinuitou tvaru vlny.Typy cirkulujúceho prúdu sa používajú v aplikáciách vyžadujúcich stabilný výstupný výkon.

Obvod a komponenty cyklokonvertora

Obrázok 3. Obvod cyklokonvertora

• tyristory (SCR)

Obvod využíva viaceré tyristory usporiadané do mostíkových konfigurácií na riadené spínanie.Tieto polovodičové zariadenia fungujú ako riadené spínače, ktoré regulujú tok prúdu.Každý tyristor sa spúšťa v špecifických časoch, aby tvaroval výstupný tvar vlny.Zvládajú vysoké úrovne napätia a prúdu v systéme.

• Pozitívne a negatívne konvertorové mostíky

Obvod pozostáva z dvoch hlavných skupín mostíkov: kladných a záporných meničov.Každá skupina je zodpovedná za vytváranie zodpovedajúcich častí výstupného tvaru vlny.Tieto mostíky fungujú striedavo alebo súčasne v závislosti od režimu.Tvoria základnú štruktúru cyklokonvertora.

• Riadiaci obvod

Riadiaci obvod generuje spúšťacie impulzy pre tyristory na základe požadovanej výstupnej frekvencie.Zabezpečuje presné načasovanie a synchronizáciu so vstupným zdrojom.Riadiaca jednotka určuje, ktoré tyristory vedú v danom okamihu.Hrá kľúčovú úlohu pri udržiavaní stabilnej prevádzky meniča.

• Vstup AC napájania

AC vstup poskytuje zdrojové napätie na konverziu.Dodáva energiu, ktorá je priamo spracovaná do výstupného tvaru vlny.Vstupom je typicky jednofázový alebo trojfázový zdroj striedavého prúdu.Jeho frekvencia slúži ako referencia pre generovanie výstupu.

• Načítať

Záťaž je pripojená k výstupu cyklokonvertora a prijíma konvertovaný striedavý prúd.V závislosti od aplikácie môže byť odporový, indukčný alebo motorový.Charakteristiky zaťaženia ovplyvňujú prietok prúdu a výkon systému.Správne prispôsobenie zaisťuje efektívnu prevádzku.

Výhody a nevýhody cyklokonvertora

Výhody cyklokonvertora

• Priama konverzia AC-na-AC bez DC prepojenia

• Vhodné pre aplikácie s vysokým výkonom

• Poskytuje plynulý nízkofrekvenčný výstup

• Eliminuje potrebu veľkých komponentov na skladovanie energie

• Schopný zvládnuť vysoké prúdové zaťaženie

• Umožňuje plynulé riadenie frekvencie

Obmedzenia cyklokonvertora

• Vysoké harmonické skreslenie na výstupe

• Požiadavky na komplexné riadenie a spínanie

• Obmedzený rozsah výstupnej frekvencie v praxi

• Vyžaduje veľké a objemné komponenty

• Slabý účinník za určitých podmienok

• Zvýšené náklady a zložitosť systému

Aplikácie cyklokonvertora

1. Priemyselné motorové pohony

Cyklokonvertory sa bežne používajú na riadenie veľkých striedavých motorov v priemyselnom prostredí.Poskytujú nastaviteľný frekvenčný výstup na reguláciu rýchlosti motora.To umožňuje plynulú prevádzku pri rôznych podmienkach zaťaženia.Sú dôležité v procesoch, ktoré vyžadujú presné riadenie rýchlosti.

2. Elektrické trakčné systémy

V železničných systémoch sa cyklokonvertory používajú na pohon trakčných motorov.Umožňujú efektívne riadenie otáčok a krútiaceho momentu motora.Tým sa zlepšuje akcelerácia a brzdný výkon.Sú široko používané v elektrických lokomotívach a systémoch metra.

3.Cementárne a oceliarne

Ťažký priemysel, ako je výroba cementu a ocele, používa cyklokonvertory pre veľké rotačné stroje.Tieto systémy vyžadujú stabilnú nízku rýchlosť prevádzka pri vysokom zaťažení.Cyklokonvertory zaisťujú spoľahlivý výkon v drsných podmienkach.Podporujú nepretržité priemyselné procesy.

4. Pohonné systémy lodí

Cyklokonvertory sa používajú v námorných aplikáciách na riadenie hnacích motorov.Poskytujú výkon s premenlivou frekvenciou pre efektívnu reguláciu rýchlosti.To zlepšuje palivovú účinnosť a manévrovateľnosť.Sú vhodné pre veľké lode a pobrežné plavidlá.

5. Valcovne

Valcovacie stolice používajú cyklokonvertory na riadenie rýchlosti valcov.To zaručuje konzistentné spracovanie materiálu a kvalitu produktu.Systém umožňuje presné nastavenie rýchlosti valcovania.Podporuje prevádzku s vysokým krútiacim momentom a nízkou rýchlosťou.

6. Ťažobné zariadenia

V banských prevádzkach sa cyklokonvertory používajú na pohon ťažkých strojov, ako sú drviče a dopravníky.Poskytujú spoľahlivý výkon v extrémnych pracovných podmienkach.To zaisťuje nepretržitú prevádzku a produktivitu.Sú ideálne pre vysokovýkonné a odolné aplikácie.

Cyklokonvertor vs invertor

Aspekt	Cyklokonvertor	Invertor
Typ konverzie	Priama AC–AC (jednostupňová konverzia)	DC–AC (dvojstupňový: usmerňovač + menič)
Stredne pokročilý Etapa	Žiadne jednosmerné prepojenie (0 V DC zbernica)	DC prepojenie typicky 300–800 V (NN) alebo > 1 kV (VN)
Frekvencia Kontrola	Výstup ≈ 0–30 Hz (zvyčajne ≤ 0,3 × vstupná frekvencia)	Výstup ≈ 0–400 Hz (priemyselné), až do kHz v pohonoch
Výstupná frekvencia Rozsah	Obmedzené na ~10–30 % vstupnej frekvencie	0 Hz až niekoľko sto Hz (alebo viac)
Kvalita priebehu	THD zvyčajne 20 – 40 %	THD zvyčajne <5% with PWM and filtering
Harmonický obsah	Dominantný harmonické nižšieho rádu (5., 7. atď.)	Vysokofrekvenčné harmonické (ľahšie filtrovateľné)
Efektívnosť	~85 – 92 % (optimalizované pre nízkofrekvenčnú prevádzku)	~90 – 98 % v závislosti od topológie a zaťaženia
Úroveň výkonu	Typicky 1 MW do >50 MW systémov	Od <1 kW do multi-MW systémy
Kontrola Zložitosť	Vysoká (fáza ovládanie pomocou viacerých tyristorov)	Mierne (digitálne ovládanie založené na PWM)
Veľkosť	Veľká stopa kvôli transformátorom/reaktorom	Kompaktný vďaka vysokofrekvenčné spínanie
Prepínanie Zariadenia	SCR (tyristory), linkovo komutované	IGBT/MOSFET, samokomutované
Rýchlosť odozvy	Pomaly (závisí od frekvencie linky, desiatky ms)	Rýchlo (mikrosekundy až milisekundy)
Vstupný výkon Faktor	Typicky nízka (zaostávanie 0,5 – 0,8)	Vysoká (0,9 – 0,99 s kontrolnými technikami)
Typické Aplikácie	Veľký synchrónne motory, valcovne, trakcia	VFD, obnoviteľné energie, UPS, EV pohonov

Záver

Cyklokonvertory poskytujú priamu konverziu striedavého prúdu na striedavý prúd, vďaka čomu sú veľmi vhodné pre aplikácie s vysokým výkonom, ktoré vyžadujú presné a nepretržité riadenie výstupnej frekvencie.Ich prevádzka je založená na riadenom prepínaní a segmentácii priebehu, podporovanej kľúčovými komponentmi, ako sú tyristory a konvertorové mostíky.Aj keď ponúkajú výhody, ako je efektívny nízkofrekvenčný výstup a manipulácia s vysokým výkonom, predstavujú aj výzvy, ako je harmonické skreslenie a zložité požiadavky na ovládanie.
