Komplexný sprievodca 74LS74 Dual D Flip-Flop

Tento článok skúma flip-flop 74LS74 D, kľúčový komponent v sekvenčných logických systémoch.Zdôrazňuje bistabilné funkcie IC, konfiguráciu PIN, prevádzkové charakteristiky a rôzne aplikácie v digitálnej elektronike.Získate informácie o jeho úlohe v ukladaní údajov, synchronizácii a návrhu pokročilého systému.

Katalóg

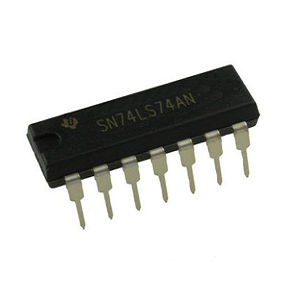

Prehľad Flip-flop 74LS74 D-Type

Ten 74LS74 Integrovaný obvod, dvojité flip-flop Dual Edge vyvolané hranou, vyniká pri udržiavaní a zmene údajov v digitálnych elektronických rámcoch.Ukazuje adaptabilitu plynulým integráciou s rôznymi obvodmi, ako sú CMO, TTL a NMOS, čo odráža jeho vhodnosť pre rozmanitú elektronickú krajinu.Návrh flip-flop jej umožňuje upravovať výstupy na základe logických úrovní zachytených za podmienok nízkych vstupných predvolieb, čo predstavuje jeho znalosť pri analýze a reagovaní na vstupné signály.

Tento flip-flop adeptly sa chopí a zachováva vstup D v celom fázach cyklu hodinového cyklu.Konkrétne zachováva stav na presnej pozitívnej hrane každého hodinového impulzu.Táto presnosť v zachytení sa stane v synchrónnych systémoch, kde načasovanie zvyšuje výkon systému.Tento spoľahlivý zachytávanie údajov je paralelný s presnosť vyžadovanú presnými nástrojmi v časovacích alebo frekvenčných aplikáciách, ktoré si vyžadujú neochvejnú konzistentnosť.

Na makro stupnici by sa dalo nakresliť paralely medzi funkciou 74LS74 v sofistikovaných systémoch a synchronizáciou potrebnou na organizovanie komplexných operácií.Tu presné načasovanie uľahčuje koherenciu a efektívnosť.Schopnosť flip-flop bezpečne ukladať integritu údajov v cykloch vysvetľuje jeho rozsiahlu užitočnosť v rôznych digitálnych aplikáciách vrátane ukladania údajov v počítači a prostrediach.

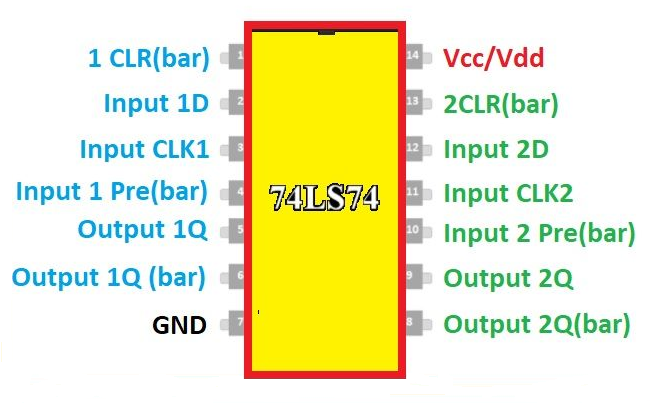

74LS74 konfigurácia PIN

Č.	Symbol	Názov kolíka	Opis
5, 9	1Q / 2Q	Výstup	Výstupný kolík flip flop
6, 8	1q '(bar) / 2q' (bar)	Doplnkový výstup	Invertovaný výstupný kolík flip flop
3, 11	1clk / 2clk	Vstupný kolík	Tieto kolíky musia byť vybavené hodinovým impulzom na preklopenie prepadnúť
1, 13	1clr (stĺpka) / 2clr (bar)	Vyčistiť údaje	Resetuje flip flop vymazaním svojej pamäte
2, 12	1d / 2d	Vstupný kolík	Vstupný kolík flip flop
4, 10	1pre (bar) / 2pre (bar)	Predpis	Ďalší vstupný kolík pre flip flop.Tiež označované ako a nasadený kolík
7	VSS	Uzemniť	Pripojené k zemi systému
14	VDD/VCC	Napájacie napätie	Poháňa IC zvyčajne s 5V

Funkcie 74LS74

• Funguje na 2V až 15 V.

• Rýchly čas prechodu signálu 40NS.

• Pracuje pri teplotách od 0 ° C do 70 ° C.

• Výstupy do 8 mA pre mierne zaťaženie.

• Duálne žabky typu D s bipolárnymi vstupmi a výstupmi push-pull.

• Nízke využitie energie, znížená EMI.

• Ideálne pre digitálnu logiku, ukladanie údajov a postupné obvody.

• Vyžaduje dobré tepelné riadenie a správne uzemnenie.

Aplikácie 74LS74

Posuvné registre a riadiace zariadenia

V krajine posunových registrov sa 74LS74 tvary zložitých časovacích sekvencií používajú na efektívne riadenie dátových tokov.Poskytnutím plynulého prenosu údajov a synchronizácie zvyšuje funkčnosť digitálneho obvodu.Jeho presné zaobchádzanie s údajmi zvyšuje účinnosť konvertovania údajov medzi sériovými a paralelnými formátmi.Telekomunikačné návrhy často závisia od tejto funkcie, aby sa udržala integrita údajov a presnosť signálu.

Obvody pamäte a vyrovnávacej pamäte

V architektúrach pamäte 74LS74 nielen ukladá dátové bity, ale zaisťuje konzistentnosť v priebehu procesov.Jeho úloha ako vyrovnávacia pamäť zohráva úlohu pri vykonávaní úloh vstupu a výstupu pri zachovaní integrity signálu.Toto vyrovnávanie je dôležité na odvrátenie straty údajov vo vysokorýchlostných výpočtových kontextoch.

Zachytávanie mechanizmov

Zálohovacia kapacita 74LS74 jej umožňuje bezpečne uchovávať informácie a má dôležitosť v štátnych retenčných zariadeniach.Tieto mechanizmy zohrávajú úlohu pri zachovaní stavov systému počas výkonových cyklov, čo umožňuje systémom presné reštartovanie.V systémoch na riadenie automobilov sa udržiavanie určitých štátov zabraňuje poruchám a zvyšuje bezpečnosť.

Integrácia do televízorov, počítačov a sieťových nástrojov

Pomáha pri vykonávaní rôznych logických operácií na spracovanie signálu a zobrazovanie úloh.Sieťové nástroje získavajú zo schopnosti čipu súčasne riadiť viac dátových ciest, zvyšujú priepustnosť a zníženie latencie.

Ekvivalenty 74ls74

• 74lvc2g80

• Hef40312b

Pomocou IC 74LS74

Model 74LS74 je všestranný flip D-type, ktorý je známy svojou rýchlym prepínaním a nízkou spotrebou energie, vďaka čomu je ideálny pre synchrónne dátové úlohy.Ak chcete zabezpečiť správnu prevádzku, začnite potvrdením, že kolíky VCC a GND sú správne pripojené, aby sa zabezpečila stabilná energia.Spoľahlivé spojenia energie sú dôležité, aby sa zabránilo problémom spôsobeným rušením alebo nezrovnalosťami v dodávke.Vstup hodín, ktorý sa nachádza na kolíku 3, riadi načasovanie zachytávania údajov.Keď hodiny dostávajú vysoký signál, zachytáva údaje o klopnici.Signály hodín môžu byť získavané z mikrokontrolérov (MCUS) alebo 555 časovača v závislosti od potrieb načasovania obvodu.

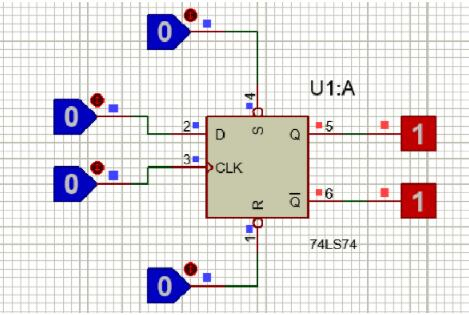

Funkčnosť resetov je ďalšou dôležitou vlastnosťou 74LS74.Aplikácia vysokého signálu na resetovacie vstupy vyčistí uložené údaje, schopnosť užitočná v systémoch vyžadujúcich rýchle zúčtovanie údajov.Správne umiestnenie resetovacích riadkov môže optimalizovať operácie a zlepšiť celkový výkon systému.Aby sa ďalej zvýšila spoľahlivosť, je dôležité riešiť potenciálne rušenie signálu prostredníctvom efektívnych postupov uzemnenia a návrhu strategického obvodu.Tieto opatrenia zabezpečujú, že 74LS74 funguje dôsledne, dokonca aj v zložitých konfiguráciách.Vo svojich obvodových návrhoch môžete maximalizovať efektívnosť a spoľahlivosť 74LS74.Obrázok nižšie zobrazuje integrovaný obvod Flip-FLOP 74LS74 D pripojený v konfigurácii, ktorá využíva svoje hodiny a resetuje vstupy na správu dátových stavov, čo demonštruje jeho aplikáciu v digitálnom obvode.

Flip-flop 74ls74 D-Type

Pred (bar)	CLR (bar)	Clk	D	Otázka	Q (bar)
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H		H	H	L
H	H		L	L	H
H	H	L	X	Q₀	Q₀ (bar)

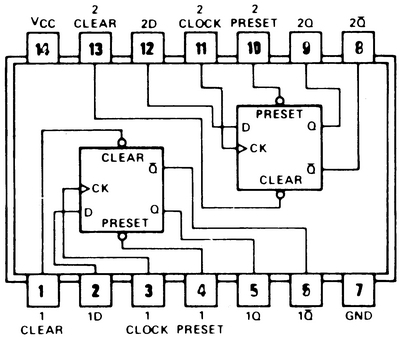

74LS74 Schéma pripojenia

Výhody D žabky

D žabky ponúkajú jedinečnú výhodu pri návrhu digitálnych obvodov tým, že odvrátia súčasné rovnaké vstupné stavy.Tento aspekt hrá úlohu pri odvrátení pretekov signálu a udržiavaní integrity údajov, najmä v systémoch, v ktorých načasovanie a sekvenovanie zvyšuje výkon.D žabky zaisťujú konzistentnosť zachytením iba jedného vstupu na hodinový cyklus, čím sa vyhladzuje tok údajov a minimalizuje potenciálne chyby metastability.Pre dizajnérov je zabezpečená stabilita toku dát poskytovaná spoločnosťou D Flip-Flops dôveryhodnou funkciou na správu problémov s načasovaním, ktoré by mohli ohroziť počítačové alebo sieťové systémy.

Architektúra D žabiek poskytuje užitočnosť ako oneskorené prvky v rámci sofistikovaných obvodov.Na základe mechanizmov hradla môžu byť upravené tak, aby ukladali špecifické oneskorenia a presné riadenie šírenia signálu.Toto úmyselné načasovanie je prospešné v potrubných architektúrach, ktoré vyžadujú, aby údaje predvídateľne prešli viacerými stupňami.Schopnosť modulovať oneskorenie pomáha pri riešení problémov so skreslením hodín, ktoré, ak sú bez dozoru, by mohli brániť výkonu obvodu.

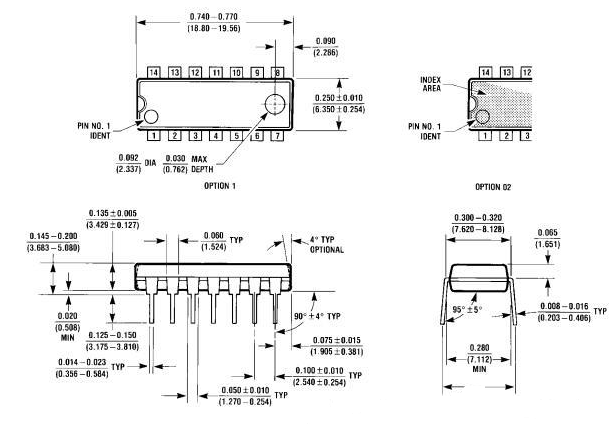

Balenie pre 74LS74

Záver

Flip-flop 74LS74 D je dôležitý pre správu údajov s presnosťou v digitálnej elektronike a zabezpečuje spoľahlivú synchronizáciu a ukladanie v rôznych aplikáciách.Jeho univerzálnosť a efektívnosť pri spracovaní a udržaní údajov z neho robia hodnotný komponent pri vytváraní stabilných a funkčných elektronických systémov.S kapacitou fungovania v rôznych podmienkach pri zachovaní integrity signálu je 74LS74 naďalej stavebným blokom v rozvoji elektronického návrhu a implementácie.Jeho trvalý význam a prispôsobivosť v nových technologických kontextoch ukazujú jeho dôležitosť v tejto oblasti.
