Komplexný sprievodca PCF8575 I/O Expander

PCF8575, vytvorený s presnosťou spoločnosťou Texas Instruments, slúži ako prispôsobivý 16-bitový I2C I/O expandér vybalený schopnosťami prerušenia.Tento článok poskytuje komplexné preskúmanie jeho funkcií, konfigurácie pinov a technických schémy, spolu s rôznorodou škálou aplikácií.Ak sa použije na rozšírenie vstupných/výstupných portov mikrokontrolérov, PCF8575 účinne naviguje v požiadavkách komplexných systémov.Jeho flexibilita svieti v nastaveniach, ktoré si vyžadujú plynulú integráciu a zníženú zložitosť obvodov.Praktické skúsenosti ukazujú, že využívanie PCF8575 môže výrazne zjednodušiť návrh systému a predstavovať prístup k rozpočtu na zvýšenie výpočtových schopností.

Katalóg

Prehľad PCF8575

Ten PCF8575 Slúži ako všestranný diaľkový expandér I/O, ktorý umožňuje plynulú komunikáciu medzi mikrokontrolérmi prostredníctvom protokolu I2C.Využitie SCL (sériové hodiny) a SDA (sériové dátové vedenie) na prenos údajov zjednodušuje návrh obvodu tým, že umožňuje výstupy vysoko-prúdu, ako sú LED diódy, bez toho, aby si vyžadovali ďalšie signály zamerané na smerovanie údajov.Po inicializácii všetky I/O PIN predvolene na vysoký stav, čo aktivuje vnútorný prúdový zdroj spojený s VCC.Táto funkcia nielen zefektívňuje operácie, ale tiež minimalizuje potrebu pomocných komponentov, vďaka čomu je PCF8575 cenným aktívom pre rôzne elektronické aplikácie.

Jednou z vynikajúcich funkcií PCF8575 je jeho podpora pre systémy 3,3 V aj 5V, dosiahnutá prostredníctvom integrovaného prevodníka úrovne.To rozširuje jeho kompatibilitu s rôznymi architektúrami mikrokontrolérov a ponúka vám väčšiu flexibilitu a slobodu pri návrhu systému.Schopnosť pracovať v rôznych štandardoch napätia eliminuje spoločnú výzvu vo viaczložkových systémoch, čo vám umožňuje zamerať sa na tvorivé implementácie bez obáv z nekompatibility napätia.

Hlavným aspektom PCF8575 je jeho konfigurovateľné rozhranie I2C, ktoré zvyšuje pripojenie a adresovateľnosť zariadení v zložitých nastaveniach.So spájkovacími skokmi môžete upraviť adresu I2C zo základne 0x20, čo umožňuje efektívnu komunikáciu vo viacerých zariadeniach.Táto adaptabilita je užitočná na vyhýbanie sa riešeniu konfliktov v zložitých systémoch, čo je detail, ktorý ste často zdôraznili.Okrem toho môže byť zariadenie napájané buď prostredníctvom VDD alebo VCC, čo je uspokojujúce rôzne požiadavky na úroveň logiky.Táto flexibilita zjednodušuje integráciu so systémami pracujúcimi pri 3,3 V alebo 5V, čím sa zabezpečuje stabilita a spoľahlivosť v rôznych aplikáciách.

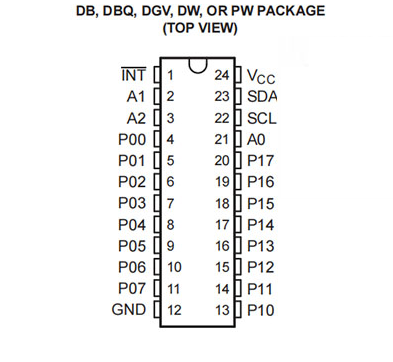

Konfigurácia PIN

Pin			Typ	Opis
Pomenovať	DB, DBQ, DGV, DW a PW	Rge
A0	21	18	I	Vstup adresy 0. Pripojte priamo k V.cc alebo zem. Odpory na vytiahnutie nie sú potrebné.
A1	2	23	I	Vstup adresy 1. Pripojte priamo k V.cc alebo zem. Odpory na vytiahnutie nie sú potrebné.
A2	3	24	I	Vstup adresy 2. Pripojte priamo k V.cc alebo zem. Odpory na vytiahnutie nie sú potrebné.
Int	1	22	O	Výstup prerušenia.Pripojte sa k V.cc cez vytiahnutie rezistor.
P00	4	1	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P01	5	2	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P02	6	3	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P03	7	4	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P04	8	5	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P05	9	6	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P06	10	7	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P07	11	8	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
GND	12	9	-	Uzemniť
P10	13	10	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P11	14	11	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P12	15	12	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P13	16	13	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P14	17	14	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P15	18	15	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P16	19	16	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
P17	20	17	I/o	Vstup/výstup P-portu.Konštrukčná štruktúra push-pull.
Scl	22	19	I	Sériová čiara hodín.Pripojte sa k V.cc cez vytiahnutie rezistor.
SDA	23	20	I/o	Sériová dátová linka.Pripojte sa k V.cc cez vytiahnutie rezistor.
VCC	24	21	-	Napájacie napätie

Podrobnosti o CAD

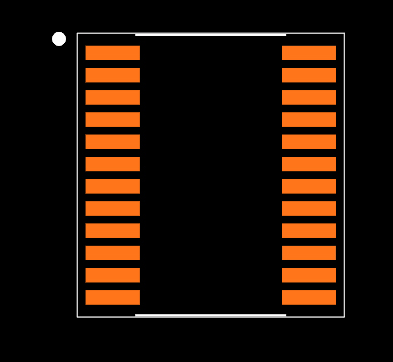

Stopa

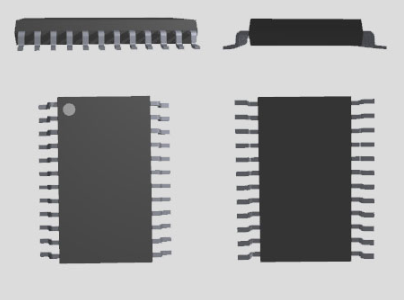

3D zastúpenie

Funkcie

Funkcia	Opis
S nízkou pohotovostnou spotrebou	10 µA max
I²C na expandér na paralelný port	Umožňuje ľahké rozšírenie I/O kolíkov prostredníctvom rozhrania I²C.
Výstup prerušenia otvoreného odtoku	Umožňuje generovanie externého prerušenia pre mikrokontroléry.
Kompatibilita mikrokontroléru	Kompatibilné s väčšinou mikrokontrolérov.
I²C rýchlosť zbernice	400 kHz rýchly autobus I²C.
Adresovanie	Adresovateľné tromi hardvérovými kolíkmi na osem zariadení.
Zaviazané výstupy	Schopnosť vysoko-prúdu pohonu pre priame riadenie LED diódy.
Súčasný zdroj	Poskytuje aktuálny VCC na aktívne riadenie vysoko na vysokej úrovni výstup.
Zachytávanie	Presahuje 100 Ma na Jesd 78, trieda II.
Pracovné napätie	2,5 - 5,5 V DC.
Pracovný prúd	100 mA (max).
I²C adresa	Predvolená adresa: 0x20, modifikovateľná prostredníctvom spájkovania A1 a A2 výberové podložky.
Adresovateľné kolíky	16 individuálne adresovateľné kolíky.
Konfigurácia PIN	Každý kolík konfigurovateľný ako vstup alebo výstup;podporuje vstup Zmena prerušenia.
Arduino Library	Kompatibilné s knižnicou Arduino: PCF8575.
Aplikácia	Vhodný pre Arduino Uno R3 a ďalšie MCU pre Ovládajúce relé, bzučiaky, tlačidlá a LED diódy.
Ochrana ESD	V súlade s JESD 22: 2000-V Model ľudského tela (A114-A), Model stroja 200-V (A115-A), 1000-V nabíjací model (C101).

Technická špecifikácia

Táto tabuľka poskytuje jasné a stručné zastúpenie technické špecifikácie a atribúty pre nástroje Texas PCF8575PW.

Typ	Parameter
Stav životného cyklu	Aktívne (naposledy aktualizované: pred 5 dňami)
Dodací čas továrne	6 týždňov
Montáž	Povrchová montáž
Balenie	24-TSSOP (0,173, šírka 4,40 mm)
Povrchová montáž	Áno
Počet kolíkov	24
Váha	89,499445 mg
Počet I/OS	16
Prevádzková teplota	-40 ° C ~ 85 ° C
Balenie	Trubica
Kód JESD-609	e4
Kód PBFREE	Áno
Stav	Aktívny
Úroveň citlivosti vlhkosti (MSL)	1 (neobmedzený)
Počet ukončení	24
Kód ECCN	Ucho99
Terminál	Nikel/paládium/zlato (ni/pd/au)
HTS	8542.39.00.01
Napätie - napájanie	4,5 V ~ 5,5 V
Koncová poloha	Dvojitý
Koncová forma	Čajka
Vrcholová teplota reflow (° C)	260
Napájacie napätie	3,3 V
Koncová výška	0,65 mm
Základné číslo dielu	PCF8575
Počítať	24
Počet výstupov	16
Typ výstupu	Push-pull
Prevádzkové napájacie napätie	5,5 V
Napájacie zdroje	3/5V
Rozhranie	I2C, SMBUS
Počet portov	2
Počet bitov	16
Frekvencia	400 kHz
Dodávať max	0,2 mA
Prerušenie	Áno
Aktuálny - výstupný zdroj/umývadlo	10 mA / 25 mA
Funkcie	Potrubie
Výška	1,2 mm
Dĺžka	7,8 mm
Šírka	4,4 mm
Hrúbka	1 mm
Tvrdenie ožarovania	Nie
Status Rohs	ROHS3 kompatibilný
Bezplatný	Bezplatný

Schematické zastúpenie

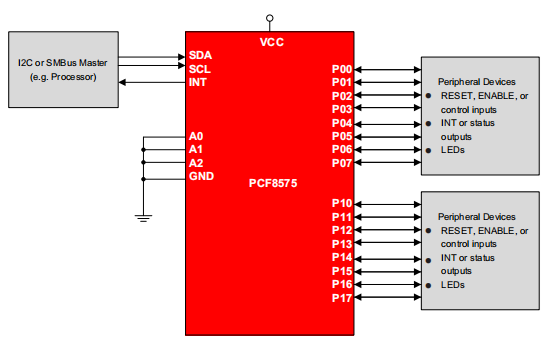

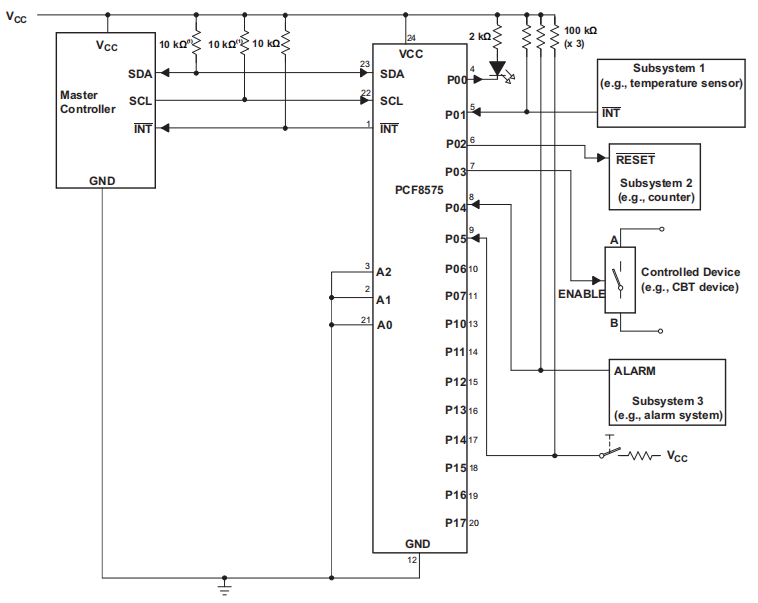

Obvod

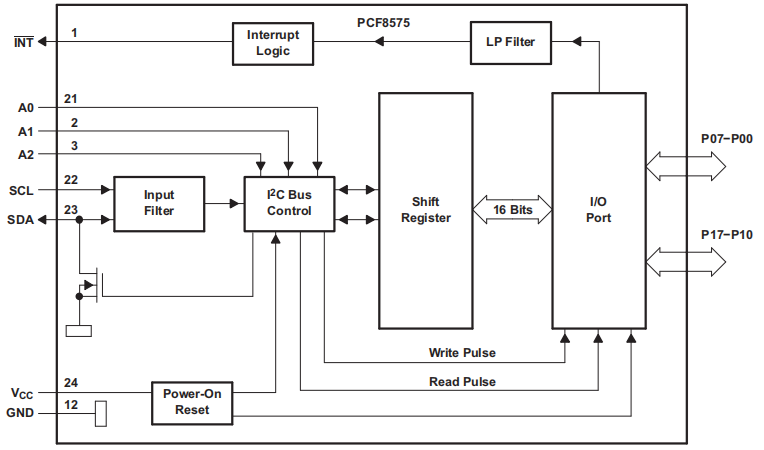

Logický diagram

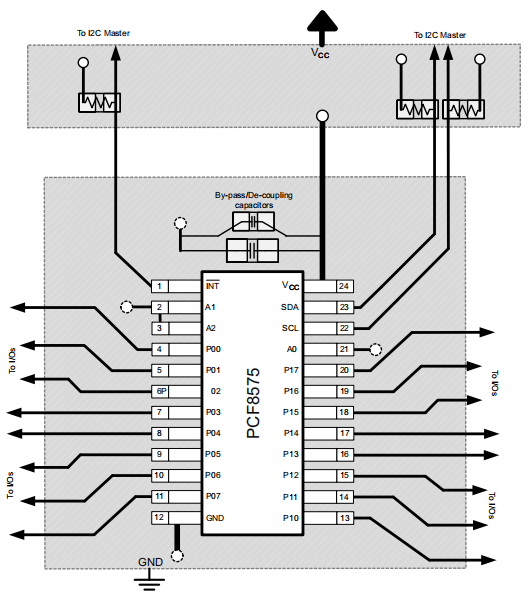

Ilustrácia rozloženia

Rôzne použitie PCF8575

PCF8575, všestranný expandér I/O, významne ovplyvňuje rôzne technologické arény.Jeho rozmanité aplikácie sa trvajú naprieč telekomunikáciami, osobnými výpočtami a mimo nej, čo demonštruje svoju spôsobilosť pri efektívnom riadení viacerých periférnych spojení.

Telekomunikačné vybavenie

V telekomunikačnom sektore vylepšuje PCF8575 zariadenia ako filtračné jednotky rozšírením schopností GPIO, čo umožňuje presnejšiu kontrolu a presnosť v zložitých prostrediach spracovania signálu.Jeho adaptabilita slúži ako spoľahlivý partner pre vás, ktorí sa snažia vylepšiť systémy a zaisťovať stabilnú konektivitu a presnú správu signálov.

Infraštruktúra servera

Tento komponent uľahčuje efektívne operácie v rámci serverových infraštruktúr a ponúka prispôsobivé pripojenia, ktoré sú aktívne pre nastavenia vysokej dopytu.Poskytuje vám zemepisnú šírku na optimalizáciu návrhov servera s flexibilitou a škálovateľnosťou, čím sa vyhovuje vyvíjajúcim sa požiadavkám s minimálnymi úpravami hardvéru.

Sieťovacie smerovače

PCF8575 zohráva podpornú úlohu v sieťových smerovačoch rozširovaním programovateľnosti a pripojenia zariadení.Pomocou vývoja smerovačov zameraných na robustnosť a adaptabilitu pomáha vytvárať sofistikované riešenia, ktoré efektívne spravujú zvyšujúci sa dátový prenos.

Osobné počítačové zariadenia

Tento expandér I/O vám vo svete osobných výpočtov ponúka flexibilitu na inováciu periférnych zariadení a vylepšení bez toho, aby ste boli príliš obmedzení obmedzenými systémami architektúry.Podporuje kreativitu v hardvérovom dizajne a napreduje prístupné technológie na trh s efektívnosťou.

Spotrebiteľská elektronika

Na trhu s rýchlym tempom spotrebnej elektroniky rozširuje PCF8575 funkcie zariadenia bez bremena hlavných redizajnov.Táto schopnosť umožňuje spoločnostiam predstaviť najmodernejšie funkcie v kompaktných dizajnoch, čo pomáha udržiavať konkurenčnú prítomnosť v neustálom vyvíjajúcom sa odvetví.

Systémy priemyselnej automatizácie

PCF8575 je nápomocný v priemyselnej automatizácii, čo uľahčuje výnimočné riadenie a monitorovanie procesu.Poskytovaním nebezpečnej konektivity podporuje sofistikované riadenie operácií, zvyšuje efektívnosť a znižuje prestoje vo výrobných prostrediach.

Zariadenia s obmedzenými možnosťami GPIO

V prípade zariadení obmedzených obmedzenou dostupnosťou GPIO Model PCF8575 predstavuje revolučné riešenie rozširovaním portov, čo umožňuje vylepšené rozhranie s periférnymi zariadeniami.Táto flexibilita poskytuje vašej kreatívnej miestnosti na vývoj inovatívnych riešení prispôsobených konkrétnym potrebám používateľov.

Balík

Výrobca

Texas Instruments (TI) so sídlom v Dallase v Texase prispel pozoruhodné príspevky ako priekopník v polovodičovom priemysle, najmä v integrovaných obvodoch.Ti, známy pre svojho inovatívneho ducha, hlboko ovplyvnil početné technologické pokroky prostredníctvom jej prielomov v analógovom a zabudovanom spracovaní.V priebehu času spoločnosť rozšírila svoj rozsiahly zber patentov a zabezpečila silnú prítomnosť na trhu, ktorá odráža jej neustálu snahu o dokonalosť a inovácie.Udalosti vo vzdelávaní a technológiách boli formované rôznorodou produktovou zostavou TI vrátane zariadení, ako sú kalkulačky, mikrokontroléry a viacjadrové procesory.
