Komplexný sprievodca mapovými senzormi: Funkcia, typy, problémy a údržba

Senzor absolútneho tlaku (MAP) potrubia je dnes súčasťou motorov automobilov, čo pomáha motoru dobre fungovať tým, že spravuje, koľko paliva ide a kedy zapaľovanie zapojí.Tento senzor meria tlak vzduchu vo vnútri časti motora nazývaný sacie potrubie a tieto informácie odosiela do riadiaceho modulu motora (ECM).ECM potom použije tieto údaje na prispôsobenie toho, ako motor beží, a uistite sa, že funguje hladko v rôznych jazdných situáciách, napríklad zrýchlenie alebo spomalenie.Tento článok sa podrobne zameriava na to, ako funguje senzor mapy, jeho funkcie, rôzne typy, ktoré prichádzajú, bežné problémy, ktoré sa môžu vyskytnúť, ak senzor nefunguje správne, a spôsoby, ako zistiť, čo je zlé, keď sa vyskytnú problémy.

Katalóg

Čo je senzor mapy?

Senzor pre absolútny tlak (MAP) je súčasťou systému riadenia motora vozidla, ktorý je zodpovedný za zabezpečenie optimálneho výkonu a efektívnosti.Meria tlak vzduchu vo vnútri sacieho potrubia a odošle tieto údaje do riadiacej jednotky motora (ECU), ktorá potom upravuje vstrekovanie paliva a načasovanie zapaľovania podľa toho.Neustále monitorovaním týchto tlakových zmien môže ECU určiť správne množstvo zmesi vzduch-palivo potrebnú na spaľovanie.Senzor mapy je namontovaný na alebo v blízkosti sacieho potrubia, často blízko tela škrtiacej klapky alebo hlavy valca, kde môže zabezpečiť presné odčítanie hladín tlaku vzduchu motora.Údaje pomáhajú motoru prispôsobiť sa rôznym jazdným podmienkam, zlepšujú celkovú citlivosť a palivovú účinnosť.

Senzor MAP zohráva úlohu pri optimalizácii spotreby paliva, zabezpečovaní hladkého zrýchlenia a predĺžení životnosti motora.Pretože motor vyžaduje pri rôznych zaťaženiach rôzne pomery vzduchového paliva, senzor umožňuje presné úpravy paliva, predchádzanie problémom, ako je klepanie motora, zlá spotreba paliva a pomalý výkon.Nadobudný snímač mapy môže vysielať nesprávne odčítanie tlaku na ECU, čo vedie k symptómom, ako je drsné voľnobeh, váhanie počas zrýchlenia, nadmerná spotreba paliva alebo dokonca zastavenie.Pravidelná údržba a včasné nahradenie zlyhávajúceho senzora mapy môžu zabrániť nákladným opravám motora a pomôcť udržiavať konzistentný výkon vozidla.Mali by ste rutinne skontrolovať snímač, či nie je nahromadený uhlíkom, poškodením zapojenia alebo únikom vákua, aby ste zaistili, že pokračuje v správnom fungovaní.

Senzor MAP pracuje pomocou membrány a rozchodu, ktoré spolupracujú na zisťovaní zmien tlaku medzi sačným potrubím a vonkajším vzduchom.Keď sa membrána ohýba v reakcii na výkyvy tlaku, mení elektrický odpor v rozchode na pustenie a vytvára signál napätia, ktorý ECU interpretuje.Tento signál pomáha nastaveniam motora ECU upraviť nastavenia motora pre optimálnu prevádzku za rôznych podmienok, ako je vysokorýchlostné zrýchlenie alebo voľnobeh.Ak snímač mapy zlyhá, mechanika použite skener OBD-II na kontrolu diagnostických problémových kódov (DTC), skontrolujte vákuové vedenia na úniky a otestujte výstup napätia senzora.Ak je potrebná výmena, inštalácia nového snímača mapy je priamy proces, ktorý môže zlepšiť výkon motora a palivovú účinnosť.Na zabezpečenie hladkého a efektívneho zážitku z jazdy je potrebné udržiavanie snímača mapy v dobrom pracovnom stave.

Mapové funkcie snímača

Senzor mapy (potrubie absolútneho tlaku) má niekoľko dôležitých funkcií, ktoré pomáhajú motora bežať hladko.Nižšie sú uvedené niektoré z jeho kľúčových funkcií:

• Široký rozsah merania

Senzor MAP (potrubie absolútneho tlaku) pracuje v rozsahu napätia od 0 do 5 voltov, čo jej umožňuje zistiť aj najmenšie zmeny tlaku vo vnútri sacieho potrubia.Táto schopnosť umožňuje riadiacemu modulu motora (ECM) nepretržite analyzovať tlak vzduchu motora a vykonať úpravy vstrekovania paliva a načasovania zapaľovania.Udržiavaním optimálnej zmesi vzduch-palivo senzor pomáha predchádzať problémom, ako je klepanie motora, váhanie alebo nadmerná spotreba paliva.Široký rozsah merania zaisťuje, že sa motor hladko prispôsobuje rôznym jazdným podmienkam, či už vozidlo zrýchľuje, voľnobežne alebo prevádzkuje pri veľkých zaťaženiach.Bez presného a citlivého snímača mapy môže ECM prepočítať dodávku paliva, čo vedie k zlému výkonu motora a zvýšeniu emisií.Preto je mať senzor so širokým a spoľahlivým rozsahom merania pre udržanie palivovej účinnosti, výkonu a celkového zdravia motora.

• Vysoká presnosť

Presnosť je jednou z najviac funkcií senzora mapy, pretože priamo ovplyvňuje schopnosť motora upravovať nastavenia paliva a zapaľovania.Pretože motor zažíva rôzne zaťaženia, napríklad keď vodič zrýchli, spomaľuje alebo vylieči strmý kopec, musí senzor poskytnúť vysoko presné odčítanie tlaku, aby sa zabránilo problémom s výkonom.Mierne nesprávne vypočítanie údajov tlakových údajov by mohlo viesť k nadmernej spotrebe paliva, nevyspytateľným voľnobehom alebo váhaniu motora.Poskytovaním presných informácií snímač MAP umožňuje ECM zabezpečiť optimálnu účinnosť spaľovania, zníženie emisií a zlepšenie spotreby paliva.V moderných vozidlách používajú pokročilé mapové senzory prvky snímania s vysokým rozlíšením na zvýšenie presnosti, čím sa zabezpečí, že sa zistí a okamžite prenáša aj menšie kolísanie tlaku.Táto presnosť je dôležitá v preplňovaných motoroch, kde sa vyskytujú rýchle zmeny tlaku, a palivová zmes musí byť jemne vyladená, aby sa zabránilo poškodeniu motora a udržanie výkonu.

• Trvanlivosť v drsných podmienkach

Senzor MAP, ktorý sa nachádza v samom srdci motora, je neustále vystavený extrémnym teplotám, vibráciám a kontaminantom, ako je prach, olej a výpary paliva.Napriek týmto tvrdým podmienkam musí senzor udržiavať svoju funkčnosť po dlhú dobu.Kvalitné mapové senzory sú zostavené pomocou robustných materiálov, ktoré vydržia kolísanie teploty a vibrácie motora bez straty presnosti.Niektoré senzory sa dodávajú s ochrannými povlakmi alebo utesnenými krytmi, aby sa zabránilo ovplyvňovaniu ich výkonu vlhkosť alebo zvyšky.Trvanlivosť je kľúčová, pretože snímač zlyhávajúcich mapov môže spôsobiť zlyhania motora, drsné voľnobeh alebo stratu energie, ktoré môžu byť pre vlastníkov vozidiel frustrujúce a nákladné.Pravidelné opotrebenie môže degradovať výkon senzora, takže investovanie do vysoko kvalitného a dlhodobého senzora môže minimalizovať potrebu častých výmen a zabrániť neočakávaným poruchám.

• Rýchly čas odozvy

Vysoko výkonný senzor MAP musí byť schopný okamžite reagovať na kolísanie tlaku rozdeľovača, čím sa zabezpečí, že ECM môže vykonať rozdelenie sekundy v zmesi vzduchového paliva.Pomalý alebo oneskorený snímač by mohol spôsobiť oneskorenú reakciu na škrtiace klapky, váhanie alebo dokonca zlyhanie.Keď vodič náhle zrýchli alebo spomalí, tlak vo vnútri sacieho potrubia sa rýchlo mení a snímač mapy musí bezodkladne odosielať aktualizované hodnoty ECM.Moderné mapové senzory sú navrhnuté s vysokorýchlostnými elektronickými komponentmi, ktoré umožňujú takmer okamžitý prenos údajov, čo pomáhajú udržiavať hladké zrýchlenie a efektívne spaľovanie paliva.Rýchlo reagujúci senzor mapy tiež zvyšuje bezpečnosť vozidla tým, že zabezpečuje, aby sa motor vo vážnych chvíľach nezastavila alebo nestráca energiu, napríklad pri zlúčení na diaľnicu alebo predbiehaním iného vozidla.

• Kompatibilné výstupné signály

Aby bol snímač MAP správne fungovať, musí bezproblémovo komunikovať s ECM vozidla, ktorý vyžaduje kompatibilitu so správnym typom signálu, buď napäťovým (analógovým) alebo frekvenciou založeným na frekvencii (digitálny).Senzor prevádza odčítanie tlaku na elektrický signál, že ECM interpretuje na nastavenie vstrekovania paliva a načasovania zapaľovania.Ak je výstupný signál slabý, nekonzistentný alebo nekompatibilný so systémom vozidla, ECM môže údaje nesprávne interpretovať, čo vedie k zlému výkonu motora, zvýšeniu emisií alebo dokonca spustením výstražných svetiel na prístrojovej doske.Mnoho snímačov konštrukčnej mapy, ktoré zodpovedajú špecifickým elektrickým požiadavkám rôznych modelov vozidiel, zabezpečujú, aby výstup senzora zostal stabilný a presný.Kvalitný senzor MAP so silným a spoľahlivým výstupom signálu môže zlepšiť celkový výkon motora a palivovú účinnosť a zároveň zabrániť falošným chybovým kódom, ktoré by mohli viesť k zbytočným opravám.

• Vstavané diagnostické funkcie

Senzory MAP sa dodávajú so samo-diagnostickými schopnosťami, ktoré umožňujú ECM vozidla detegovať potenciálne poruchy snímača skôr, ako spôsobia problémy s motorom.Ak senzor začne poskytovať nekonzistentné alebo nesprávne hodnoty, môže spustiť kontrolné svetlo motora (CEL) a uložiť do pamäte ECM diagnostický problém s problémom (DTC).Táto funkcia pomáha mechanike rýchlo identifikovať problém bez rozsiahleho riešenia problémov, šetrenia času a znižovania nákladov na opravu.Včasné zistenie zlyhávajúceho snímača mapy zabraňuje závažným dôsledkom, ako je klepanie motora, strata energie alebo neefektívne spaľovanie paliva, čo môže viesť k nákladným opravám, ak sa ponechajú neadresované.Niektoré pokročilé senzory máp majú dokonca aj mechanizmy bezpečné zlyhanie, čo umožňuje ECM vstúpiť do režimu limitu, ak senzor úplne zlyhá, čo bráni ďalšiemu poškodeniu motora.Táto vstavaná diagnostika zabezpečuje, aby motor fungoval čo najvýhodnejšie a zároveň minimalizoval riziko náhlych zlyhaní.

Štruktúra snímača mapy

Senzor mapy (potrubie absolútneho tlaku) je starostlivo navrhnutý na meranie tlaku vzduchu vo vnútri sacieho potrubia motora.Má niekoľko kľúčových častí, ktoré spolupracujú pri odosielaní presných informácií do riadiaceho modulu motora (ECM).Tieto komponenty zabezpečujú, aby motor prijímal správnu palivovú zmes na hladkú a efektívnu prevádzku.

Kremíková membrána: Srdce senzora

V jadre senzora mapy leží kremíková membrána, tenká, ale vysoko citlivá zložka zodpovedná za detekciu variácií tlaku.Táto membrána je vyrobená z mikro-stroja kremíka alebo iného flexibilného polovodičového materiálu, ktorý je navrhnutý tak, aby reagoval presne na meniaci sa tlak vo vnútri sacieho potrubia.Keď motor beží, tlak v rámci rozdeľovača kolíše v závislosti od polohy škrtiacej klapky, zaťaženia motora a výškových výškov.Membrána reaguje ohybom alebo ohýbaním v pomere k týmto variáciám.Keď sa membrána pohybuje, spôsobuje merateľnú zmenu elektrických vlastností, ako je odpor alebo kapacita.

Tieto minútové zmeny sú potrebné pre prevádzku senzora, pretože slúžia ako nespracované údaje potrebné na určenie presnej úrovne tlaku.Pretože tlak vo vnútri sacieho potrubia priamo ovplyvňuje vstrekovanie paliva a načasovanie zapaľovania, presnosť membrány je dobrá na zabezpečenie efektívneho spaľovania.Trvanlivosť kremíkovej bránice je tiež dôležitým faktorom výkonu senzora.Vzhľadom na drsné prostredie vo vnútri motora, kde sú prítomné vysoké teploty, vibrácie a kontaminanty, musí byť membrána navrhnutá tak, aby odolala týmto podmienkam bez toho, aby sa časom ponižovala.Ochranné povlaky sa často používajú na zlepšenie dlhovekosti a spoľahlivosti membrány, čím sa zabezpečí konzistentný výkon počas celej životnosti senzora.

Spracovanie signálu: Prevod tlaku na údaje

Elektrická odozva generovaná pohybom membrány je mimoriadne malá a pred použitím ECM vyžaduje ďalšie spracovanie.Tu prichádza do hry obvody spracovania signálu vo vnútri senzora mapy.Tieto obvody zosilňujú a vylepšujú slabý signál produkovaný membránom a premieňajú ho na formu, ktorú môže ECM presne interpretovať.Väčšina snímačov MAP používa typ odporového alebo kapacitného snímacieho mechanizmu, ktorý premieta tlak mení do elektrického signálu.Pretože však počiatočný signál je príliš slabý na to, aby bol spoľahlivý, do senzora sa začlení do senzora na posilnenie údajov pred prenosom.

Tento proces zosilnenia eliminuje hluk alebo rušenie, ktoré by mohlo viesť k nepresným odčítaniam, čím sa zabezpečí, že ECM dostáva presné informácie o tlaku.Po zosilnení sa elektrický signál ďalej spracuje na vytvorenie štandardizovaného výstupu.Je to potrebné, pretože rôzne vozidlá a systémy ECM vyžadujú rôzne formáty signálu.Niektoré senzory používajú analógové signály založené na napätí, zatiaľ čo iné využívajú digitálne signály založené na frekvencii.Schopnosť jemne doladiť a spracovať tieto signály umožňuje snímačovi mapy efektívne fungovať v širokom spektre modelov a modelov, čím sa zabezpečuje kompatibilita s rôznymi architektúrami riadenia motora.

Analógové a digitálne výstupy: Komunikácia s ECM

Po spracovaní signálu musí byť odoslaný do ECM vo formáte, ktorý je možné správne interpretovať.Senzory MAP používajú analógové alebo digitálne výstupné metódy v závislosti od návrhu vozidla a typu používaného ECM.Tieto výstupné signály umožňujú ECM upraviť vstrekovanie paliva, načasovanie zapaľovania a ďalšie parametre motora na základe nameraného tlaku potrubia.Senzory analógovej mapy Vystupujú kontinuálne meniaci sa signál napätia.V tomto systéme sa napätie zvyšuje alebo úmerne znižuje k tlaku potrubia.Napríklad pri vyšších tlakoch (napríklad počas úplnej škrtiacej klapky) by senzor mohol výstup vyššie napätie, zatiaľ čo pri nižších tlakoch (napríklad pri voľnobežných alebo spomaľovaní) by napätie bolo nižšie.ECM číta tieto zmeny napätia v čase a podľa toho robí presné úpravy.

Naopak, senzory digitálnej mapy používajú signál založený na impulzoch alebo frekvencii.Namiesto kontinuálneho napätia tieto senzory odosielajú údaje vo forme zapnutých impulzov alebo frekvenčných zmien, ktoré ECM potom dekóduje na odčítanie tlaku.Digitálne signály sú menej náchylné na rušenie a môžu byť presnejšie v určitých aplikáciách, vďaka čomu sú preferované pre vysoko výkonné alebo moderné motorové systémy.Bez ohľadu na typ výstupu sa ECM spolieha na tieto informácie, aby sa udržalo optimálne spaľovanie, predchádzajúce problémy, ako sú zlyhania, klepanie alebo neefektívna spotreba paliva.

Kompenzácia teploty: zabezpečenie presnosti vo všetkých podmienkach

Kolísanie teploty kandidú na odčítanie tlaku, a preto je kompenzácia teploty znakom konštrukcie senzora mapy.Keďže vzduch sa rozširuje alebo kontrakty so zmenami teploty, neupravené hodnoty by mohli viesť k nesprávnym výpočtom zmesí paliva a vzduchu.Aby sa tomu zabránilo, moderné mapové senzory obsahujú obvod kompenzácie teploty, ktorý opravuje zmeny prostredia, aby sa zabezpečilo presné merania tlaku.Tento obvod pozostáva z termistora alebo iných komponentov citlivých na teplotu, ktoré detekujú zmeny v teplote okolitého alebo nasávaného vzduchu.Keď sa teplota zvyšuje alebo klesá, senzor podľa toho upraví tlak, čím sa zabráni chybám pri dodávke paliva.

Bez kompenzácie teploty by senzor MAP mohol nesprávne interpretovať zmeny hustoty vzduchu, čo vedie k bohatým alebo štíhlym palivám, zlý výkon motora a dokonca aj zvýšené emisie.Dôležitosť kompenzácie teploty sa prejavuje v extrémnych poveternostných podmienkach.V chladnom podnebí je vzduch hustejší, čo by mohlo viesť k nadmernému pohybu, ak senzor nezohľadňuje pokles teploty.V horúcich podmienkach sa vzduch rozširuje a bez kompenzácie môže ECM príliš znížiť dodávku paliva, čo spôsobí váhanie alebo stratu energie.Integráciou korekcie teploty snímač MAP zaisťuje, že motor beží efektívne, bez ohľadu na externé zmeny teploty.

Vstavaná diagnostika: Odhalenie problémov včas

Aby sa zvýšila spoľahlivosť a zjednodušila údržbu, mnoho moderných mapových senzorov sa dodáva so samo-diagnostickými schopnosťami.Tieto vstavané monitorovacie systémy pomáhajú detekovať poruchy snímača a sprostredkovať problémy s ECM.Ak sa zistí problém, ako napríklad chybná membrána, problém s zapojením alebo nekonzistentný výstup signálu, ECM môže zaznamenať chybový kód a vo väčšine prípadov spustiť kontrolné svetlo motora (CEL) na prístrojovej doske.ECM nepretržite monitoruje signál senzora mapy pre abnormality.Ak sa výstup senzora odchýli od očakávaných hodnôt, ako je čítanie nerealisticky vysokého alebo nízkeho tlaku pre daný stav motora, ECM ho označí ako potenciálne zlyhanie.

Mechanika potom môže načítať diagnostické problémy s problémami (DTC) pomocou skenovacieho nástroja, čo umožňuje rýchlu identifikáciu a riešenie problémov problémov súvisiacich s senzorom.Senzory mapy pomáhajú predchádzať vážnejším problémom s motorom.Včasné odhalenie porúch môže zabrániť problémom, ako je nadmerná spotreba paliva, zlé zrýchlenie, hrubé voľnobeh alebo zlyhanie motora.To nielen zlepšuje spoľahlivosť vozidla, ale tiež znižuje náklady na opravu tým, že umožňuje včasnú výmenu senzora skôr, ako vedie k závažným problémom s výkonom motora.

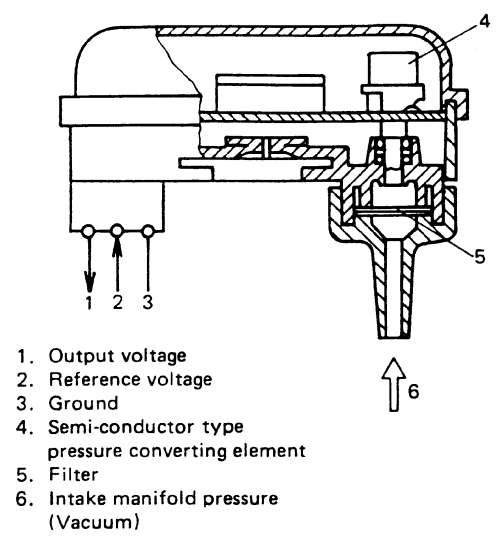

Obrázok 2. Štruktúra snímača mapy

Typy snímačov mapy

Senzory mapy (potrubie absolútneho tlaku) sa dodávajú v rôznych typoch, ktoré sú navrhnuté tak, aby vyhovovali špecifickým potrebám rôznych motorových systémov.Každý typ meria tlak vzduchu odlišne a zabezpečuje, aby systém riadenia motora získala najpresnejšie údaje na úpravu paliva, načasovanie zapaľovania a celkový výkon motora.Pochopenie týchto typov pomáha pri výbere správneho senzora pre požiadavky vozidla.Nižšie sú uvedené hlavné typy mapových senzorov spolu s ich jedinečnými funkciami a výhodami.

Absolútny senzor mapy tlaku

Senzor absolútnej tlakovej mapy meria presný tlak vzduchu vo vnútri sacieho potrubia pomocou perfektného vákua (nulového tlaku) ako referenčného bodu.To znamená, že senzor nezohľadňuje variácie atmosférického tlaku, ale namiesto toho sa zameriava výlučne na skutočné úrovne tlaku vo vnútri sacieho potrubia motora.Pretože sa spolieha na nemennú vákuovú referenciu, poskytuje konzistentné hodnoty bez ohľadu na vonkajšie podmienky prostredia, ako sú nadmorská výška alebo počasie.Tento typ senzora je prospešný vo vysokovýkonných a nútených indukčných motoroch (preplňovaných alebo preplňovaných) motorov, kde je udržiavanie presných odčítaní tlaku dobré na optimalizáciu výkonu a palivovej účinnosti.

Na rozdiel od iných senzorov, ktoré by mohli byť ovplyvnené kolísaním atmosférického tlaku, snímač absolútnej tlakovej mapy zaisťuje, že motor pracuje efektívne za širokého rozsahu jazdných podmienok.Často sa používa vo vozidlách, ktoré často prechádzajú rôznymi nadmorskými výškami, pretože zmeny v nadmorskej výške neovplyvňujú jej odčítanie tlaku.Neustále poskytovaním presných a stabilných údajov o tlaku potrubia umožňujú Senzory absolútnej tlakovej mapy ECM vykonať úpravy vstrekovania paliva a načasovania zapaľovania.To umožňuje motoru udržiavať optimálnu účinnosť spaľovania, znižovať emisie a zvyšovať celkový výkon.Spoľahlivosť senzorov absolútneho tlakového mapy z nich robí preferovanú voľbu pre aplikácie zamerané na výkon a vysoké nadmorské výšky.

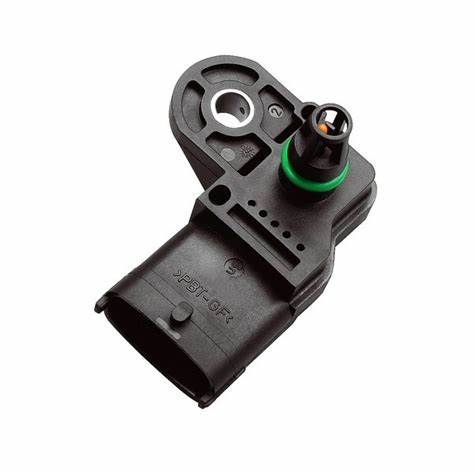

Obrázok 3. Senzor absolútneho tlaku

Snímač tlakovej mapy

Senzor mapy tlaku meradla funguje meraním rozdielu medzi tlakom sacieho potrubia a atmosférickým tlakom obklopujúcim motor.Na rozdiel od snímača absolútnej tlakovej mapy, ktorý odkazuje na perfektné vákuum, snímač tlaku rozchodu neustále porovnáva tlak potrubia s vonkajším tlakom vzduchu.Toto relatívne meranie je vhodné pre prirodzene nasávané motory, ktoré sa spoliehajú na atmosférické podmienky pre správne spaľovanie a účinnosť.V prirodzene nasávaných motoroch sú tlaky bez turbodúchadiel alebo kompresorov, externý tlak vzduchu ovplyvňuje výkon motora.Keďže sa mení atmosférický tlak v dôsledku počasia, nadmorskej výšky alebo podmienok prostredia, snímač mapy tlaku rozchodu pomáha ECM upravovať dodávku paliva a načasovanie zapaľovania podľa toho.

To zaisťuje, že motor naďalej funguje efektívne, bez ohľadu na variácie vonkajšieho tlaku.Napríklad pri jazde vo vyšších nadmorských výškach, kde je atmosférický tlak nižší, bude ECM kompenzovať úpravou pomeru vzduchového paliva na udržanie hladkej prevádzky.Neustále monitorovaním rozdielu tlaku medzi sačným potrubím a vonkajším prostredím snímač mapy tlaku meradla zaisťuje optimálnu funkciu motora.Pomáha zlepšovať palivovú účinnosť, podporuje hladké zrýchlenie a udržiava stabilné voľnobeh.Táto adaptabilita z nej robí bežnú voľbu vo vozidlách, ktoré fungujú v rôznych podmienkach prostredia, kde sa musia zohľadniť kolísanie atmosférického tlaku.

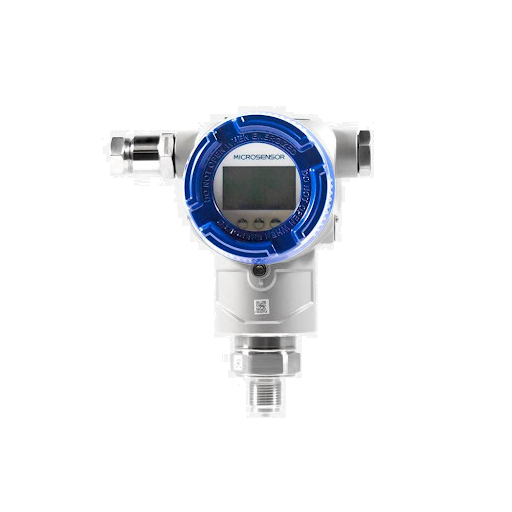

Obrázok 4. Senzor tlakovej mapy tlaku

Snímač diferenciálnej tlakovej mapy

Senzor mapy diferenciálnej tlaku meria tlakový rozdiel medzi dvoma špecifickými bodmi v systéme sacieho systému, a nie iba odkazom na vonkajší atmosférický tlak alebo vákuum.Tento senzor zvyčajne porovnáva úrovne tlaku medzi saciemu potrubia a telom škrtiacej klapky alebo iným miestom v súprave.Poskytnutím podrobnejšieho merania variácií prietoku vzduchu a tlaku je užitočné na zisťovanie problémov s výkonom súvisiacimi s príjmom vzduchu a dýchaním motora.Tento typ senzora je cenný v pokročilých systémoch riadenia motora, ktoré si vyžadujú presnú diagnostiku pre problémy súvisiace s prúdom vzduchu.

Napríklad, ak je vo vzduchovom filtri upchávanie, únik vákua alebo prekážka v tele škrtiacej klapky, senzor diferenciálnej tlakovej mapy dokáže zistiť nezvyčajný pokles tlaku alebo zvýšiť.Ak dôjde k takýmto nezrovnalostiam, ECM prijíma údaje zo senzora a môže spustiť výstražné svetlo alebo upraviť nastavenia motora tak, aby kompenzovala problém.Vďaka svojej schopnosti diagnostikovať neefektívnosť prúdenia vzduchu sa snímač diferenciálnej tlakovej mapy bežne používa vo vozidlách so zložitými sačnými systémami, preplňovanými motormi a systémami riadenia emisií.Pomáha udržiavať optimálny príjem vzduchu, zabraňuje problémom s výkonom, ako je znížený výkon alebo zlá spotreba paliva, a prispieva k celkovej účinnosti motora.Vďaka tomu je dôležitou súčasťou moderných diagnostických stratégií a zníženia emisií.

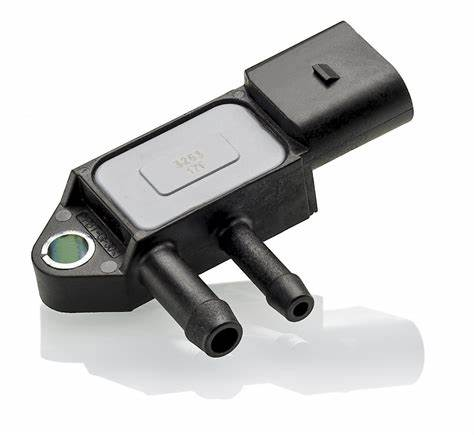

Obrázok 5. Senzor diferenciálnej mapy tlaku

Snímač frekvenčnej výstupnej mapy

Frekvenčná výstupná mapa snímača prenáša tlakové údaje do ECM pomocou meniaceho sa frekvenčného signálu namiesto napäťového signálu.Keď sa tlak potrubia mení, senzor nastavuje frekvenciu svojich signálnych impulzov, ktoré ECM potom interpretuje, aby určila vhodnú palivovú zmes a nastavenie zapaľovania.Táto metóda prenosu údajov je účinná v prostrediach, kde by elektrický šum a rušenie mohli narušiť tradičné signály založené na napätí.Senzory frekvenčnej výstupnej mapy sa široko používali v starších modeloch vozidla a špecializovaných systémoch motora, najmä v aplikáciách, kde bola elektrická stabilita prioritou.Pretože signály založené na frekvencii sú menej citlivé na skreslenie od elektromagnetickej interferencie, tieto senzory sa často uprednostňovali vo vysokovýkonných alebo priemyselných motoroch, ktoré pôsobia v extrémnych podmienkach.

Boli bežné v skorých elektronických systémoch vstrekovania paliva.Aj keď tieto senzory nie sú v moderných vozidlách tak široko používané v dôsledku pokroku v mapových senzoroch založených na napätí, stále sa nachádzajú v určitých starších systémoch.Niektoré špecializované vozidlá a priemyselné aplikácie naďalej používajú frekvenčné výstupné senzory na ich trvanlivosť a odpor voči signálu hluku.Zatiaľ čo novšie technológie ich do značnej miery nahradili, zostávajú dôležitou súčasťou histórie automobilov a špecifických inžinierskych aplikácií.

Snímač mapy analógového napätia

Senzor analógovej výstupnej mapy napätia pracuje odosielaním nepretržitého meniaceho sa signálu napätia do ECM, čo zodpovedá zmenám v tlaku potrubia.Keď sa tlak sacieho potrubia zvyšuje alebo klesá, senzor vytvára primeraný výstup napätia, ktorý ECM používa na vykonanie úprav vstreknutia paliva, načasovania zapaľovania a iných funkcií motora.Tento typ snímača mapy je najbežnejšie používaný v moderných vozidlách vďaka svojej presnosti, jednoduchosti a bezproblémovej integrácii s elektronickými riadiacimi systémami.ECM môže rýchlo spracovať signály napätia zo senzora na vykonanie úprav, čím sa zabezpečí, že motor beží efektívne za rôznych jazdných podmienok.

Hladká, nepretržitá povaha výstupu napätia umožňuje presnú kontrolu nad zmesami vzduchového paliva, čo vedie k lepšej spotrebe paliva, zníženým emisiám a zlepšeniu výkonu motora.Jednou z potenciálnych nevýhod senzorov výstupnej mapy napätia je však ich náchylnosť na elektrické interferencie, ktorá môže občas spôsobiť nepresné hodnoty alebo narušenia signálu.Napriek tomu pokroky v technológiách tienenia a filtrovania tieto obavy minimalizovali, čím sa analógové snímače výstupných mapov napätia zvýšili preferovanou voľbou.Ich spoľahlivosť, dostupnosť a kompatibilita so súčasnými ECM zabezpečuje ich pokračujúce rozšírené používanie v automobilových aplikáciách.

Funkcia snímača mapy

Senzor mapy (absolútny tlak potrubia) je viac ako len nástroj na meranie tlaku vzduchu vo vnútri motora.Hrá úlohu pri správe motora tým, že pomáha modulu riadenia motora (ECM) upravovať dodávku paliva a načasovanie zapaľovania na základe množstva vzduchu vstupujúceho do motora.Toto nastavenie je potrebné, pretože motory fungujú za rôznych podmienok, ako je zrýchlenie, voľnobeh alebo jazda na kopci.Senzor mapy zaisťuje, že motor dostane vždy pravú zmes vzduchového paliva, čo pomáha vozidlu bežať hladko a efektívne.

Jedným z najdôležitejších úloh snímača mapy je pomôcť riadiť palivovú účinnosť.Keď motor potrebuje viac energie, napríklad počas tvrdého zrýchlenia, senzor zistí nízky tlak v sacom potrubí a signalizuje ECM na zvýšenie vstrekovania paliva.Na druhej strane, keď vozidlo plaví stálou rýchlosťou, senzor detekuje vyšší tlak, čo umožňuje ECM znížiť spotrebu paliva na zlepšenie najazdených kilometrov.Tento proces pomáha vodičom šetriť peniaze na palive pri zachovaní silného výkonu motora.

Ďalšou hlavnou funkciou snímača mapy je regulácia načasovania zapaľovania.Načasovanie zapaľovania určuje, kedy zapaľovacie sviečky zapália palivo vo vnútri motora.Ak sa iskra vyskytuje príliš skoro alebo príliš neskoro, motor môže vynechať, stratiť energiu alebo odpadové palivo.Senzor mapy pomáha ECM upravovať načasovanie iskry na základe úrovní tlaku vzduchu a zaisťuje hladké behy motora bez klepania alebo váhania.Je to dôležité v preplňovaných a vysoko výkonných motoroch, kde je potrebné presné načasovanie pre optimálny výkon a účinnosť.

Senzor MAP tiež hrá úlohu pri znižovaní emisií.Poskytnutím presných údajov ECM pomáha zabezpečiť, aby pomer vzduchového paliva nebol príliš bohatý (príliš veľa paliva), ani príliš štíhle (príliš málo paliva).Správne vyvážená zmes zaisťuje, že motor čisto spaľuje palivo a znižuje škodlivé plyny, ako je oxid uhoľnatý (CO), uhľovodíky (HC) a oxidy dusíka (NOx).Táto funkcia je dôležitá pre splnenie environmentálnych predpisov a na udržanie dodržiavania vozidla s emisnými normami.

Príčiny zlého snímača mapy

Chybná mapa (potrubie absolútny tlak) senzor môže viesť k zlému výkonu motora, zníženej palivovej účinnosti a hrubému voľnobehu.Niekoľko faktorov môže spôsobiť zlyhanie snímača mapy, takže je potrebné včas identifikovať a riešiť tieto problémy.Nižšie sú uvedené hlavné príčiny snímača zlej mapy spolu s podrobnými vysvetleniami.

Vek senzora a opotrebenie v priebehu času

V priebehu času sa senzor mapy prirodzene opotrebuje v dôsledku nepretržitého používania.Vnútorné komponenty, vrátane membrány a elektronických obvodov, sa môžu degradovať, čo vedie k nepresným odčítaním tlaku.S pribúdajúcim vekom senzoru sa jeho schopnosť detekovať zmeny tlaku vzduchu sa oslabí, čo spôsobuje, že riadiaca jednotka motora (ECU) prijíma nesprávne údaje.Môže to mať za následok zlé zrýchlenie, drsné voľnobeh alebo zvýšená spotreba paliva.Staršie senzory môžu tiež vyvinúť vnútorné elektrické poruchy, čo vedie k oneskorenej alebo žiadnej odozve zo senzora.Pravidelné kontroly údržby a včasná výmena snímača starnúcej mapy môže pomôcť predchádzať neočakávaným problémom s motorom.

Vystavenie extrémnym teplotám a vibráciám

Motor Bay je drsné prostredie, ktoré vystavuje snímač mapy vysokému tepla, silným vibráciám a zmenám konštantného tlaku.Extrémne teploty môžu spôsobiť, že komponenty senzora sa rozširujú a sťahujú, čo vedie k trhlinám, voľným spojeniam alebo vnútornému poškodeniu.Nepretržité vibrácie motora môžu oslabiť kryt senzora, čo spôsobuje, že vnútorné obvody sa rozbijú alebo vyvíjajú voľné zapojenie.Ak sa senzor stane nestabilným v dôsledku poškodenia vibrácií, môže na ECU vyslať kolísavé alebo nepresné signály.Udržiavanie správneho zabezpečenia senzora a zabezpečenie dobrej izolácie môže pomôcť zabrániť zlyhaniam teploty a vibráciám.

Úniky vákua v príjmovom systéme

Únik vákua je jednou z najbežnejších príčin nesprávnych odčítaní snímačov mapy.Senzor sa spolieha na presné odčítanie tlaku z sacieho potrubia, aby fungoval správne.Ak dôjde k úniku vo vákuovej hadici alebo v systéme sacieho systému, senzor môže zistiť hladiny falošného tlaku, čo spôsobí, že ECU nesprávne vypočíta dodávku paliva a načasovanie zapaľovania.Môžu sa vyskytnúť úniky vákua v dôsledku prasknutých alebo uvoľnených vákuových hadíc pripojených k snímaču mapy, opotrebovaných tesnení okolo sacieho potrubia a úniku v blízkosti tela škrtiacej klapky alebo sací ventily.Príznaky úniku vákua ovplyvňujúceho snímač mapy zahŕňajú hrubé voľnobeh, zastavenie alebo stratu energie.Kontrola uvoľnených alebo poškodených vákuových vedení a tesnenia únikov môže okamžite zabrániť nepresným hodnotám snímača.

Kontaminácia nečistoty, oleja a trosiek

Zhromažďovanie nečistôt, oleja a uhlíka môžu upchávať senzor mapy, čo ovplyvňuje jeho schopnosť presne merať tlak.Kontaminácia sa často vyskytuje v dôsledku výparov oleja zo systému kľukovej skrinky, špinavých vzduchových filtrov alebo vystavenia sa špinavej špiny motora a cestným zvyškom.Keď sa senzor upcháva, môže vysielať oneskorené alebo nesprávne signály do ECU, čo vedie k zlej palivovej účinnosti a pomalému výkonu.V závažných prípadoch môže kontaminácia úplne blokovať senzor, čím zabráni jeho fungovaniu.Pravidelné čistenie sacieho systému a výmena vzduchových filtrov vám môže pomôcť zabrániť hromadeniu a zabezpečiť presné odčítanie snímača.

Výrobné defekty a senzory s nízkou kvalitou

Aj keď to nie je veľmi bežné, niektoré senzory mapy môžu mať továrenské defekty alebo zložky zlej kvality, ktoré spôsobujú včasné zlyhanie.Senzory s nízkou kvalitou nemusia odolávať tvrdým podmienkam motora, čo vedie k nepresným hodnotám alebo krátkej životnosti.Medzi príznaky defektného senzora patrí nevyspytateľné správanie motora, ako je náhle zastavenie, zlyhania alebo ťažkosti so spustením vozidla.Použitie OEM (výrobca pôvodného zariadenia) alebo vysokokvalitných senzorov s náhradnými dielmi môže pomôcť vyhnúť sa predčasnému zlyhaniu spôsobeným výrobnými defektmi.

Chybné zapojenie, voľné pripojenia alebo nesprávna inštalácia

Senzor mapy sa spolieha na elektrické zapojenie, aby odoslal signály na ECU.Poškodené vodiče, korodované konektory alebo nesprávna inštalácia môžu interferovať s prenosom signálu, čo spôsobí, že senzor odosielajú nesprávne údaje alebo prestanú úplne pracovať.Bežné problémy súvisiace s zapojením zahŕňajú rozpadnuté alebo rozbité vodiče v dôsledku opotrebenia, korodovaných alebo špinavých konektorov, ktoré bránia silnému elektrickému pripojeniu, a voľné montáž senzora, čo spôsobuje nestabilné hodnoty.Ak senzor nie je správne nainštalovaný, nemusí sa správne zarovnať s sačným potrubím, čo vedie k chybám odčítania tlaku.Kontrola pripojení zapojenia, zabezpečenie bezpečnej inštalácie a výmena poškodených vodičov môže pomôcť obnoviť správnu funkciu snímača.

Ako funguje senzor mapy?

Senzor pre absolútny tlak (MAP) je dôležitou súčasťou systému riadenia motora vozidla.Pomáha riadiacej jednotke motora (ECU) určiť, koľko vzduchu vstupuje do motora, čo umožňuje presné úpravy vstrekovania paliva a načasovania zapaľovania.Bez správne fungujúceho snímača mapy môže motor bojovať so zlým výkonom, drsným voľnobežným a zvýšenou spotrebou paliva.Senzor mapy vo svojom jadre funguje meraním tlaku vzduchu vo vnútri sacieho potrubia.Súčasné potrubie je časťou motora, kde sa vzduch pred vstupom do spaľovacej komory zmieša s palivom.Pretože množstvo vzduchu v motore sa mení na základe polohy škrtiacej klapky, zaťaženia motora a rýchlosti, snímač MAP poskytuje odčítanie tlaku ECU.Tieto hodnoty pomáhajú ECU upraviť zmes vzduchového paliva a zaisťuje, že motor prijíma správne množstvo paliva v správny čas.

Senzor MAP používa na meranie zmien tlaku vzduchu membránu a elektronický obvod.Vo vnútri senzora sú dve komory: jedna strana je vystavená okolitému (vonkajšiemu) vzduchu a druhá je pripojená k saciemu potrubiu.Keď motor beží, tlak vzduchu vo vnútri potrubia sa neustále mení v závislosti od toho, do akej miery sa škrtiaca klapka otvára alebo uzavrie.Keď sa tento tlak mení, membrána vo vnútri senzora sa pohybuje alebo ohýba a tento pohyb sa premení na elektrický signál, ktorý sa odosiela do ECU.

Senzor MAP pracuje v referenčnom systéme 5-Volt, čo znamená, že má tri elektrické pripojenia: referenčné napätie, návrat signálu a uzemňovací drôt.Modul riadenia pohonnej jednotky (PCM), ktorý riadi rôzne funkcie motora, poskytuje 5-voltový referenčný signál pre senzor.Senzor mapy potom nastaví toto napätie na základe tlaku vzduchu v saciemu potrubiu.Ak je tlak vysoký (viac vzduchu vstupuje do motora, napríklad počas zrýchlenia), senzor zvyšuje výstupné napätie.Ak je tlak nízky (menej vstupu vzduchu, napríklad pri voľnobehu alebo spomalení), napätie klesá.Tento variabilný signál sa odosiela späť do PCM, čo mu umožňuje vypočítať prívod vzduchu motora a podľa toho nastaviť vstrekovanie paliva.

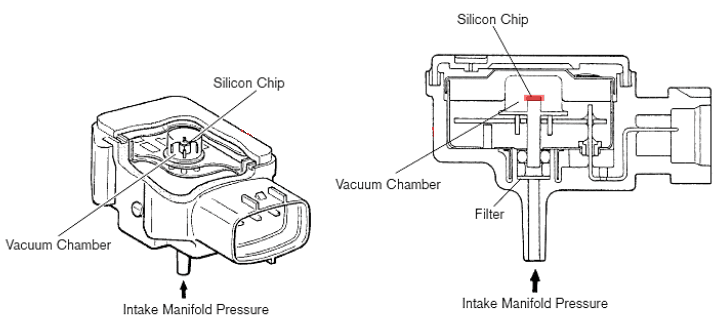

Obrázok 6. Prierezové a vonkajšie pohľady na snímač mapy

Ak je škrtiaca klapka úplne otvorená, napríklad počas tvrdého zrýchlenia, tlak vo vnútri sacieho potrubia je blízko k atmosférickému tlaku, čo znamená, že je menej vákua.Senzor MAP detekuje túto zmenu a signalizuje ECU, aby sa zvýšila vstrekovanie paliva, čím poskytuje motora viac energie.Na druhej strane, keď je plyn takmer zatvorená, napríklad keď sa auto spomaľuje alebo na voľnobehu, v sacom potrubí je vyšší vákuový tlak.Senzor mapy to zistí a povie ECU, aby znížil vstrekovanie paliva, pomáha šetriť palivo a zabrániť nadmerným emisiám.

Ďalšou funkciou snímača mapy je jeho úloha pri úprave načasovania zapaľovania.ECU používa tlakové hodnoty senzora na určenie najlepšieho času na zapálenie zmesi vzduch-palivo vo valcoch.Ak je tlak vysoký (naznačuje vysoké zaťaženie motora), ECU rozširuje načasovanie zapaľovania, aby sa zvýšila energia a účinnosť.Ak je tlak nízky, ECU opakuje načasovanie, aby sa zabránilo klepaniu alebo zlyhaniu, čím sa zabezpečí plynulý motor.

Senzor MAP sa používa aj pri riadení diagnostiky a emisií.Ak senzor poskytuje nesprávne hodnoty v dôsledku problémov s poškodením, kontamináciou alebo zapojením, ECU môže zaregistrovať problémový kód a zapnúť kontrolné svetlo motora (CEL).Bežné príznaky chybného snímača mapy zahŕňajú váhanie počas zrýchlenia, zlá spotreba paliva, zastavenie motora alebo čierny dym z výfukových plynov.Pretože senzor zohráva úlohu pri udržiavaní správnej zmesi vzduch-palivo, zlyhanie snímača MAP môže viesť k vyšším emisiám a potenciálnemu zlyhaniu v emisných testoch.

Skóre senzorov mapy

Ak snímač mapy (potrubie absolútneho tlaku) nefunguje správne, riadiaca jednotka motora vozidla (ECU) môže uložiť problémový kód a zapnúť kontrolné svetlo motora (CEL).Tieto problémové kódy, známe tiež ako diagnostické problémy s problémami (DTC), pomáhajú mechanikám a vlastníkom vozidiel identifikujú a opravujú problémy súvisiace s senzorom.Kódy sa dajú získať pomocou skeneru OBD-II, nástroja, ktorý číta uložené poruchové kódy z počítača vozidla.Nižšie sú uvedené najbežnejšie problémy s problémami súvisiacimi s mapom, spolu s ich vysvetleniami.

• P0105: Zlyhanie obvodu snímača mapy

Problémový kód P0105 sa spustí, keď riadiaca jednotka motora (ECU) zistí problém v rámci obvodu snímača absolútneho tlaku potrubia (MAP).Senzor MAP hrá úlohu pri monitorovaní tlaku vzduchu v rámci sacieho potrubia, čo umožňuje ECU vypočítať príslušnú zmes vzduchového paliva pre optimálny výkon motora.Ak tento obvod pociťuje poruchu, môže to byť spôsobené rôznymi faktormi, ako je uvoľnené alebo poškodené zapojenie, korodované elektrické kontakty, ktoré interferujú so správnym prenosom signálu, alebo zlyhávajúcim snímačom, ktorý už neposkytuje presné hodnoty.Pretože snímač mapy je zodpovedný za odosielanie údajov na ECU, akékoľvek narušenie jeho funkcie môže ovplyvniť účinnosť a diaľniteľnosť motora.

Ak obvod snímača mapy nedokáže prenášať správne odčítanie tlaku, ECU sa môže snažiť správne upraviť zmes vzduchového paliva, čo vedie k rôznym problémom s výkonom.Môžete mať príznaky, ako je zlá palivová účinnosť, váhanie počas zrýchlenia alebo dokonca neočakávané zastavenie motora.Pretože ECU sa spolieha na presné údaje o tlaku na reguláciu spaľovania, nesprávne hodnoty môžu mať za následok príliš bohatú alebo chudú zmes, ktorá negatívne ovplyvňuje výkon aj emisie.Ak chcete vyriešiť tento problém, skontrolujte poškodenie zapojenia, otestujte výstup senzora, aby ste potvrdili, či funguje správne, a podľa potreby vymeňte všetky chybné komponenty.Včasné riešenie problému môže pomôcť zabrániť ďalším problémom s výkonom motora a zabezpečiť plynulú prevádzku.

• P0106: Problém s rozsahom senzorov mapy/výkonu

Problémový kód P0106 ​​sa vyskytuje, keď ECU zistí, že snímač mapy poskytuje tlakové hodnoty, ktoré spadajú mimo očakávaného rozsahu.To znamená, že senzor buď detekuje hodnoty, ktoré sú príliš vysoké alebo príliš nízke vo vzťahu k súčasným prevádzkovým podmienkam motora.Pretože snímač mapy je navrhnutý tak, aby monitoroval tlak v nasávanom potrubí a podľa toho upravoval dodávku paliva, akékoľvek nesprávne hodnoty môžu spôsobiť narušenia výkonu.K tomuto problému môže prispieť niekoľko faktorov, vrátane zlyhania senzora, ktorý poskytuje nepresné odčítanie tlaku, úniky vákua v sacom potrubí alebo pripojených hadiciach a kontaminácie z nečistôt alebo zvyškov, ktoré zasahujú do schopnosti senzora presne merať tlak presne.

Keď ECU dostane nesprávne údaje o tlaku, môže sa snažiť správne vyvážiť zmes vzduchového paliva správne, čo vedie k výrazným príznakom, ako je váhanie motora, hrubé voľnobeh, zlyhania a zvýšenie škodlivých emisií.Ak snímač mapy odošle abnormálne vysokotlakové hodnoty, ECU môže vstreknúť nadmerné palivo, čo spôsobí neefektívne spaľovanie a zvýšenú spotrebu paliva.Naopak, ak senzor podceňuje tlak, motor nemusí dostávať dostatok paliva, čo má za následok zlé zrýchlenie a pomalý výkon.Ak chcete diagnostikovať a vyriešiť tento problém, mechanika vyčistite snímač mapy na odstránenie akýchkoľvek zvyškov, skontrolujte sacie potrubie a hadice na úniky vákua a vymeňte snímač, ak je určený ako chybný.

• P0107: Nízky vstup snímača mapy

Problémový kód P0107 je nastavený, keď snímač mapy odošle napäťový signál do ECU, ktorý je nižší ako očakávaný rozsah.Pretože snímač mapy meria tlak vzduchu v rámci sacieho potrubia, jeho napätie by malo zodpovedať skutočným podmienkam motora.Ak je signál príliš nízky, ECU to môže nesprávne interpretovať ako indikáciu veľmi nízkeho tlaku, aj keď tlak potrubia je v rámci normálnych prevádzkových úrovní.Tento problém je často spôsobený zlyhávajúcim snímačom mapy, ktorý nie je schopný generovať správny napäťový signál, elektrické problémy, ako sú skraty alebo korodované konektory, alebo úniky vákua, ktoré vedú k nesprávnemu odčítaniu tlaku v súpennom systéme.

Chybný senzor mapy, ktorý hlási neobvykle nízky tlak, môže spôsobiť výrazné problémy s výkonom vrátane straty výkonu motora, zlej reakcie na škrtiace plyny, hrubého voľnobehu a v závažných prípadoch zastavenia motora.Pretože ECU používa na výpočet správnej zmesi vzduchového paliva na tlaku potrubia, nízky vstupný signál môže spôsobiť, že motor spustí príliš štíhly, čo vedie k nerovnováhe v spaľovaní.Diagnostikovanie tohto problému si vyžaduje kontrolu zapojenia a konektorov na akékoľvek poškodenie alebo koróziu, testovanie výstupu napätia senzora s multimetrom, aby sa zistilo, či je v očakávanom rozsahu, a nahradí snímač, ak nefunguje správne.Identifikácia a stanovenie základnej príčiny tohto problému môže okamžite zabrániť ďalším zhoršeniu výkonu a potenciálne poškodenie motora.

• P0108: Vysoký vstup snímača mapy

Problémový kód P0108 sa zobrazí, keď ECU detekuje napäťový signál zo snímača mapy, ktorý je vyšší, ako sa očakávalo.To naznačuje, že senzor hlási neobvykle vysoký tlak v súbnom potrubí, ktorý nemusí presne odrážať skutočné podmienky motora.Pretože snímač mapy pomáha regulovať vstrekovanie paliva a načasovanie zapaľovania, nesprávne hodnoty môžu viesť k nesprávnemu spaľovaniu a slabému výkonu motora.Medzi bežné príčiny tohto problému patrí zlyhanie snímača mapy, ktorý odosiela nesprávne signály, problémy s zapojením, ako sú otvorené obvody alebo poškodené konektory, a obmedzenia prúdenia vzduchu v dôsledku upchatého sacieho potrubia alebo telesa škrtiacej klapky, ktoré môžu vytvárať zaniknutie tlaku.

Ak snímač mapy poskytuje neobvykle vysoké vstupné hodnoty, ECU môže reagovať injekciou viac paliva, ako je potrebné, čo vedie k nadmernej spotrebe paliva a neefektívnemu spaľovaniu.Môžete si všimnúť príznaky, ako je čierny dym prichádzajúci z výfukových plynov v dôsledku príliš bohatej zmesi vzduch-palivo, drsnej prevádzky motora a zvýšených nákladov na palivo.Nesprávne odčítanie tlaku môže spôsobiť, že motor bude fungovať neefektívne a potenciálne spustí svetlo kontrolného motora.Ak chcete diagnostikovať a vyriešiť problém, skontrolujte poškodenie zapojenia a snímača, vyčistite sací systém, aby ste odstránili akékoľvek blokády, a vymeňte senzor, ak sa určí, že je chybný.Riešenie tohto problému okamžite pomáha obnoviť správnu palivovú účinnosť a výkon motora.

• P0109: Obvod snímača mapy prerušovaný

Problémový kód P0109 sa spustí, keď snímač mapy odošle do ECU nekonzistentný alebo nestabilný signál.Namiesto poskytovania stabilného odčítania napätia, ktoré zodpovedá tlaku potrubia, signál nepredvídateľne kolíše, čo ECU sťažuje presné nastavenie dodávky paliva a načasovania zapaľovania.Tento typ problému je často spôsobený voľnými alebo korodovanými zapojenými pripojeniami, ktoré prerušovane narušujú signál, zlyhávajúci senzor, ktorý funguje iba sporadicky, alebo poškodenie káblového zväzku v dôsledku vibrácií motora.Pretože senzor MAP zohráva úlohu pri správe motora, prerušovaný problém môže viesť k nepravidelnému výkonu a neočakávaným obavám o jednotifikáciu.

Ak je signál snímača mapy nestabilný, môžete mať príznaky, ako je váhanie počas zrýchlenia, náhle strata energie, prudko stúpanie motora alebo nepredvídateľné zmeny v odozve škrtiacej klapky.Tieto nezrovnalosti môžu sťažiť jazdu vozidla a môže viesť k ďalšiemu zaťaženiu iných komponentov motora.Diagnostikovanie tohto problému zahŕňa kontrolu voľného alebo poškodeného zapojenia, zabezpečenie bezpečného a bez korózie, a testovanie senzora za to, či signál zostáva stabilný.Ak senzor pokračuje v odosielaní nevyspytateľných signálov, jeho výmena za nový je často najlepším riešením na obnovenie konzistentného výkonu motora a zabránenie ďalším komplikáciám.

Ako používať senzor mapy?

Senzor absolútneho tlaku (MAP) potrubia je dôležitou súčasťou systému motora vozidla.Pomáha modulu riadenia motora (ECM) upraviť zmes vzduchového paliva pre lepšiu palivovú účinnosť, plynulejšie zrýchlenie a znížené emisie.Ak chcete správne používať snímač mapy, musí byť správne nainštalovaný, kalibrovaný a testovaný, aby sa zabezpečilo, že poskytuje presné hodnoty.Nižšie je uvedený podrobný sprievodca, ako lokalizovať, pripojiť, testovať a riešiť problém s mapom pre najlepší výkon motora.

Lokalizácia snímača mapy

Pred použitím mapového snímača je prvým krokom identifikácia jeho presnej polohy v zátoke Motor Bay.Senzor mapy je namontovaný na alebo v blízkosti sacieho potrubia, ktorý je komponentom zodpovedným za distribúciu vzduchu do valcov motora.Bežne sa nachádza v blízkosti tela škrtiacej klapky, pretože potrebuje zistiť zmeny tlaku, keď sa škrtiaca klapka otvára a zatvára.Presné umiestnenie senzora závisí od výroby vozidla a modelu, takže odkaz na servisnú príručku môže poskytnúť konkrétne podrobnosti o jeho polohe.Vo väčšine prípadov je to malý, obdĺžnikový senzor s elektrickým konektorom a v niektorých vzoroch k nej pripevnená vákuová hadica.

Na presné nájdenie snímača mapy skontrolujte sacie potrubie pre senzor, ktorý je buď skrutkovaný na samotné rozdeľovacie potrubie, alebo pripojený pomocou vákuovej hadice.Senzor bude mať zväzok káblov s viacerými drôtmi vedúcimi k ECM.Ak rozloženie motora vozidla sťažuje nájdenie senzora, môže byť užitočné pomocou sprievodcu online opravami alebo konzultácie s mechanikom.Je dôležité zabezpečiť, aby senzor bol v dobrom stave a bez nadmerných nečistôt, zvyškov alebo hromadenia ropy, pretože tieto kontaminanty môžu zasahovať do jeho schopnosti poskytovať presné odčítanie tlaku.

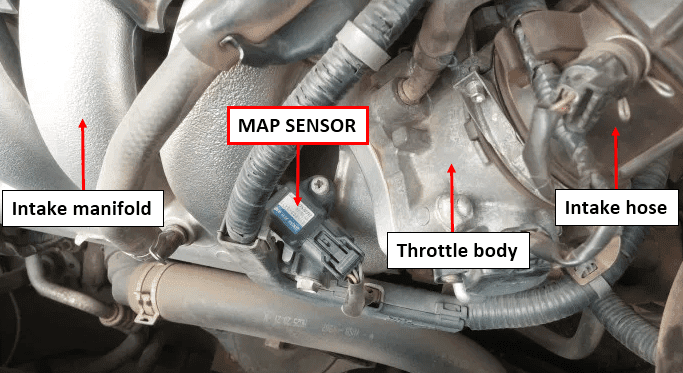

Obrázok 7. Umiestnenie snímača mapy

Pripojenie snímača mapy

Správne pripojenie snímača mapy je dôležité na zabezpečenie toho, aby presne komunikoval s ECM.Senzor je spojený pomocou trojvodičového elektrického zväzku, pričom každý drôt slúži špecifickej funkcii.Prvým drôtom je referenčné napätie (5V), ktoré dodáva ECM na napájanie senzora.Druhým drôtom je signálny drôt, ktorý prenáša odčítanie tlaku späť do ECM na spracovanie.Tretím drôtom je uzemnený drôt, ktorý zaisťuje stabilný elektrický prietok a zabraňuje rušeniu signálu.Zlé spojenie v ktoromkoľvek z týchto vodičov môže viesť k nesprávnym údajom a potenciálnym problémom s výkonom motora.

Pred pripojením snímača mapy skontrolujte zväzok káblov, či neobsahujú príznaky opotrebenia, ako sú rozpadnuté vodiče, korózia alebo voľné pripojenia.Elektrický konektor pevne zapojte do snímača, aby ste zaistili bezpečné prispôsobenie.Ak senzor využije vákuovú hadicu, skontrolujte praskliny, úniky alebo odpojenia, pretože akýkoľvek únik vákua môže spôsobiť, že senzor poskytuje nepresné hodnoty.Poškodená hadica by sa mala vymeniť, aby sa zabránilo tomu, aby výkyvy tlaku vzduchu ovplyvnili výkonnosť motora.Akonáhle je senzor bezpečne pripojený, overte, či je zapojenie správne smerované a nie v kontakte s komponentmi horúcich motorov, ktoré by mohli v priebehu času spôsobiť poškodenie.

Kalibrovanie snímača mapy

V niektorých vozidlách môže byť kalibrácia po inštalácii nového snímača mapy vyžadovaná na zabezpečenie presných odčítaní tlaku.Kalibrácia je proces synchronizácie senzora s ECM, takže správne meria tlak rozdeľovania v rôznych prevádzkových podmienkach.Bez riadnej kalibrácie môže senzor vysielať nesprávne signály, čo vedie k nesprávnemu úpravám paliva, váhaniu motora alebo dokonca zastaveniu.Nie všetky vozidlá vyžadujú manuálnu kalibráciu, pretože niektoré senzory sú vopred kalibrované výrobcom.Avšak pre tých, ktorí to robia, po správnom kalibračnom postupe pomáha udržiavať účinnosť motora.

Na kalibráciu snímača mapy sa vyžaduje diagnostický nástroj skenovania, ktorý podporuje kalibráciu senzora.Najprv pripojte skenovací nástroj k portu OBD-II OBD-II vozidla a postupujte podľa pokynov výrobcu, aby ste resetovali pamäť ECM, čím vymažte všetky uložené údaje zo starého senzora.Ďalej nastavte základné hodnoty tlaku podľa špecifikácií vozidla.Tento proces umožňuje ECM rozpoznať údaje nového senzora a podľa toho upravovať dodávku paliva.Po dokončení kalibrácie vykonajte skúšobnú jazdu, aby ste zaistili, že motor beží hladko bez váhania alebo straty energie.Ak problémy s výkonom pretrvávajú, môže byť potrebné ďalšie riešenie problémov.

Testovanie snímača mapy

Akonáhle je snímač mapy nainštalovaný a pripojený, musí sa otestovať, aby sa potvrdilo, že funguje správne.Chybný senzor mapy môže spôsobiť rôzne problémy s výkonom motora, ako sú hrubé voľnobeh, zlé zrýchlenie a zvýšená spotreba paliva.Testovanie senzora zahŕňa kontrolu jeho výstupu napätia za rôznych podmienok motora, aby sa overilo, či poskytuje presné odčítanie tlaku.To sa dá dosiahnuť pomocou diagnostického skenovacieho nástroja alebo multimetra, ktoré umožňujú monitorovanie výstupných signálov senzora.

Ak chcete otestovať snímač mapy pomocou diagnostického skenovacieho nástroja, spustite motor a nechajte ho nečinný.Pripojte skenovací nástroj k portu OBD-II vozidla a prejdite do ponuky údajov o senzoroch.Pozorujte hodnoty snímača mapy a zároveň sa postupne zvyšujú a znižujú rýchlosť motora.Pri zrýchlení a znížení spomalenia by sa malo zvýšiť napätie snímača.Ak napätie zostáva konštantné alebo vykazuje nepravidelné kolísanie, senzor môže byť chybný.Alternatívne na testovanie snímača mapy s multimetrom ho nastavte na režim napätia jednosmerného napätia a pripojte kladný vodič k signálnemu drôtu a záporného vodiča k zemi.Pri zapnutí zapaľovania, ale motor vypnuté, by napätie malo čítať medzi 4,5 V a 5 V.Po spustení motora by sa napätie malo kolísať podľa vstupu škrtiacej klapky.Neustále nízke alebo vysoké hodnotenie napätia môže naznačovať chybný snímač, problém s zapojením alebo únik vákua, z ktorých všetky vyžadujú ďalšiu kontrolu.

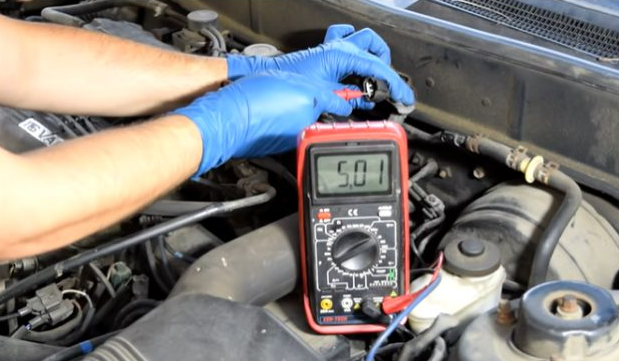

Obrázok 8. Testovanie snímača mapy

Aké sú príznaky chybného senzora mapy?

Pretože senzor mapy pomáha modulu riadenia motora (ECM) upravovať dodávku paliva a načasovanie zapaľovania, akékoľvek zlyhanie môže viesť k nesprávnej prevádzke motora.Rozpoznanie príznakov snímača zlej mapy včas môže pomôcť zabrániť vážnemu poškodeniu motora a nákladným opravám.Nižšie sú uvedené najbežnejšie varovné príznaky chybného snímača mapy a spôsob, akým ovplyvňujú vozidlo.

Skontrolujte, či sa zapne svetlo motora (CEL)

Jedným z najpôsobivejších a najvýraznejších príznakov zlyhávajúceho snímača mapy je osvetlenie kontrolného svetla motora (CEL) na prístrojovej doske.Diagnostický systém vozidla (OBD-II) nepretržite monitoruje funkčnosť senzora mapy a keď senzor poskytne nevyspytateľné alebo nesprávne hodnoty, ECM zistí problém a spustí výstražné svetlo.Toto upozornenie naznačuje, že systém uložil diagnostický problém s problémom (DTC), ktorý je možné získať pomocou skenera OBD-II, ktorý pomôže určiť problém.Aj keď svetlo kontrolného motora nemusí vždy znamenať problém snímača mapy, slúži ako dôležité upozornenie, ktoré by sa nemalo ignorovať.

Bežné problémy s problémami týkajúcimi sa chybného snímača mapy zahŕňajú P0105 (porucha obvodu snímača mapy), P0106 ​​(problém s rozsahom snímača mapy), P0107 (príliš nízko napätie snímača MAP) a P0108 (príliš vysoké napätie snímača MAP).Každý z týchto kódov predstavuje rôzne typy porúch snímača mapy, ale všetky môžu viesť k vážnym problémom s výkonom, ak sa nevyriešia.Ak sa objaví kontrolné svetlo motora, okamžite diagnostikovanie chybového kódu a riešenie poruchy snímača môže zabrániť ďalšiemu poškodeniu motora a pomôcť obnoviť optimálny výkon vozidla.Ignorovanie CEL na dlhšie obdobie môže mať za následok zníženú palivovú účinnosť, hrubé jazdné podmienky a potenciálne dlhodobé mechanické problémy.

Obrázok 9. Dashboard zobrazujúci osvetlené kontrolné svetlo motora (CEL)

Zlý výkon motora

Nadobudný snímač mapy môže ovplyvniť výkon motora, čo vedie k niekoľkým výrazným problémom.Jedným z bežných príznakov je hrubý voľnobeh, kde motor nadmerne triasne alebo vibruje, keď je vozidlo zastarané.Počas zrýchlenia môžete tiež zažiť váhanie alebo pomalosť, vďaka čomu sa vozidlo cíti nereagujúce alebo pomaly, aby získali rýchlosť.V niektorých prípadoch sa motor môže neočakávane zastaviť, najmä keď sa zastavuje na semaforoch alebo zastavenia značiek.Táto strata stability v prevádzke motora môže viesť k nepredvídateľnému a dokonca nebezpečnému, najmä v podmienkach vysokej premávky alebo pri zlúčení na diaľniciach.

Tieto problémy s výkonom sa vyskytujú, pretože senzor MAP odosiela do ECM nesprávne odčítanie tlaku, čím sa zabráni správnemu nastaveniu zmesi vzduchového paliva a načasovania zapaľovania.Výsledkom je, že motor nemusí dostávať správne množstvo paliva, čo spôsobuje stratu energie a zníženú celkovú účinnosť.Vozidlo sa môže snažiť udržať rýchlosť pri jazde do kopca alebo zažiť náhle poklesy energie pri zaťažení.Ak sa ponecháva, pokračujúca prevádzka s zlyhávajúcim senzorom mapy môže viesť k dlhodobému opotrebeniu motora, zníženej citlivosti a zvýšenej spotrebe paliva, čím sa v konečnom dôsledku zvyšuje frustrujúca a nákladnejšia jazda.

Znížená palivová účinnosť

Chybný senzor mapy môže spôsobiť, že motor konzumuje viac paliva, ako je potrebné, čo vedie k zníženej palivovej účinnosti a častejšiemu tankovaniu.Pretože snímač mapy pomáha určiť optimálny pomer vzduchového paliva meraním tlaku sacieho potrubia, nesprávne hodnoty môžu viesť k nadmernému vstrekovaniu paliva.To znamená, že motor môže spaľovať viac paliva, ako je potrebné, zníženie kilometrov vozidla na galón (MPG) a spôsobí zvýšenie nákladov na palivo.Môžete si všimnúť, že musia tankovať častejšie ako obvykle, aj keď ich jazdné návyky zostávajú nezmenené.

Ďalším dôsledkom nesprávnej dodávky paliva je príliš bohatá zmes vzduchového paliva, kde sa do motora vstrekuje prebytočné palivo a je nespálené.To nielen plytva palivo, ale tiež vedie k zvýšeniu emisií výfukových plynov, vďaka čomu je vozidlo menej šetrné k životnému prostrediu.Znaky bohatej zmesi zahŕňajú čierne sadze na zapaľovacích sviečkách, silnú vôňu paliva z výfukového plynu a vyššia ako normálna nahromadenie uhlíka vo vnútri motora.Riešenie chybného snímača mapy včas môže pomôcť obnoviť správnu spotrebu paliva, znížiť emisie a zlepšiť celkovú efektívnosť motora, v konečnom dôsledku ušetriť peniaze a znížiť vplyv na životné prostredie.

Zlyhania a vibrácie motora

Zlyhania motora sú ďalším bežným symptómom zlyhávajúceho senzora MAP, pretože nesprávne hodnoty tlaku vzduchu môžu narušiť presné načasovanie vstrekovania a spaľovania paliva.Ak je zmes vzduchového paliva príliš štíhla alebo príliš bohatá, palivo sa nemusí správne zapáliť vo valcoch, čo spôsobuje váhanie, trhanie alebo hrubé zrýchlenie.To má za následok nedostatok hladkej dodávky energie, vďaka čomu je zážitok z jazdy menej stabilný a nepredvídateľnejší.Zlyhania motora môžu tiež spôsobiť viditeľné vibrácie, najmä pri voľnobehu alebo zrýchľovaní, pretože neúplný spaľovací cyklus ovplyvňuje rovnováhu prevádzky motora.

Ak ponechajú neadresované, opakované zlyhania motora môžu spôsobiť ďalšie poškodenie komponentov, ako sú zapaľovacie sviečky, zapaľovacie cievky a katalyzátory.Nespálené palivo prechádzajúce výfukovým systémom môže viesť k nahromadeniu uhlíka, upchatiu senzorov a znižovaniu účinnosti motora v priebehu času.V závažných prípadoch môžu predĺžené zlyhania prispieť k poškodeniu vnútorného motora, čo si vyžaduje drahé opravy.Ak vozidlo začne triasť alebo váhať počas jazdy, skontrolovať snímač mapy a okamžité riešenie akýchkoľvek problémov vám môže pomôcť zabrániť dlhodobému poškodeniu a obnoviť plynulé fungovanie motora.

Čierny dym z výfuku

Nadmerný čierny dym z výfukového plynu je silným indikátorom, že motor beží príliš bohaté, čo môže byť často spôsobené chybným snímačom mapy.Keď ECM dostane nepresné údaje o tlaku, môže kompenzovať vstreknutím väčšieho množstva paliva, ako je potrebné, čo vedie k neúplnému spaľovaniu.Toto prebytočné palivo vystupuje cez výfukový systém ako čierny dym, čo je viditeľný znak toho, že palivo sa nespáli efektívne.Môžete si tiež všimnúť silnú vôňu benzínu z výfukového plynu, čo ďalej potvrdzuje, že motor nadmerne poháňa.

Ďalším vedľajším účinkom bohatej palivovej zmesi je zvýšená ložiská uhlíka na komponenty motora, ako sú zapaľovacie sviečky a kyslíkové senzory.Tieto ložiská môžu viesť k zlému výkonu motora, zlyhaniam a zvýšením emisií, čo ďalej ovplyvňuje účinnosť vozidla.Prevádzka motora s nadmerným palivom na predĺžené obdobia môže tiež poškodiť katalyzátor, nákladnú zložku zodpovednú za zníženie škodlivých emisií.Včasné riešenie problému snímača mapy môže pomôcť predchádzať nadmernej spotrebe paliva, obnoviť správne spaľovanie a znížiť znečistenie životného prostredia.

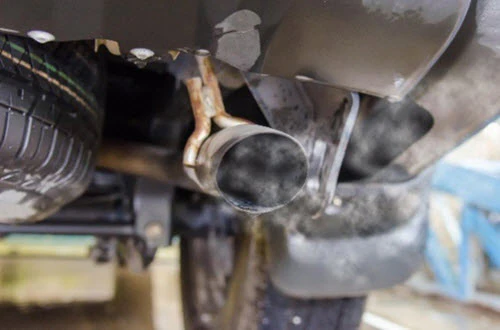

Obrázok 10. Viditeľné výfukové výplne

Ťažkosti so spustením motora

Zlyhávajúci mapový senzor môže sťažiť spustenie motora, najmä za chladného počasia alebo po tom, čo vozidlo sedí na dlhšiu dobu.Pretože senzor mapy hrá úlohu pri určovaní správneho množstva paliva potrebného na spaľovanie, nesprávne odčítanie tlaku môže spôsobiť nerovnováhu pri dodávaní paliva.To môže viesť k dlhším časom kľuka pred naštartovaním motora, čo si vyžaduje viac pokusov o spustenie vozidla.

V závažnejších prípadoch môže motor vôbec naštartovať alebo začať drsný, pred hladkým behom naprachuje niekoľko sekúnd.Tieto počiatočné problémy sa môžu stať častejším, keď sa senzorový senzor zhoršuje, čo vedie k zvýšenému opotrebeniu motora a batérie štartéra.Ak vozidlo vykazuje ťažkosti so začatím alebo prežívanie predĺženého kľuka, testovanie snímača mapy a kontrola jeho elektrických pripojení môže pomôcť diagnostikovať problém skôr, ako sa zhorší.

Vysoká rýchlosť

Chybný snímač mapy môže spôsobiť, že sa motor nečinne nečinne pri nezvyčajne vysokej rýchlosti v dôsledku nesprávnych odosielaní tlaku vzduchu odosielajú do ECM.Normálne by mal motor na voľnobehu medzi 700 - 900 ot / min, v závislosti od modelu vozidla.Ak však snímač mapy zlyhá, ECM môže interpretovať úrovne falošného tlaku a zvyšovať nečinnú rýchlosť.Môžete si všimnúť, že motor nadmerne otáča, keď je vozidlo v neutrálnom alebo parku, a to aj bez stlačenia akcelerátora.

Okrem vyššej spotreby paliva môže trvalo vysoký nečinný nečinný viesť k zvýšenému opotrebeniu komponentov motora.Dlhodobé vysoké nečinné rýchlosti kladú ďalšie namáhanie tela škrtiacej klapky, senzorov a iných častí palivového systému, čím sa znižuje ich životnosť.Riadenie problému snímača mapy môže okamžite pomôcť udržať stabilný voľnobeh, zlepšiť palivovú účinnosť a v priebehu času zabrániť nadmernému napätiu motora.

Výmena chybného snímača mapy

Zlyhávajúci senzor mapy môže spôsobiť zlú reakciu motora, zvýšenú spotrebu paliva a čierny dym z výfukového plynu.Ak sa potvrdí, že senzor je chybný, nahradenie novým, vysoko kvalitným senzorom pomôže motoru znova správne fungovať.Aj keď je tento proces pomerne jednoduchý, je dôležité postupovať podľa správnych krokov na zabezpečenie bezpečnej a úspešnej výmeny.Nižšie je uvedený podrobný sprievodca, ako správne vymeniť snímač mapy.

Zhromaždite potrebné nástroje a diely

Pred začatím procesu výmeny je dôležité pripraviť správne nástroje a vybavenie.Mať všetko pripravené umožňuje proces výmeny rýchlejší a jednoduchší.Na základe kompatibility s výrobou vozidla a modelu by sa mal zvoliť nový snímač mapy.Na odstránenie snímača z sacieho potrubia je potrebný kľúč alebo skrutkovač.Čistič elektrického kontaktu pomáha čistiť body pripojenia senzora pre bezpečné prispôsobenie.Rukavice a bezpečnostné okuliare chránia ruky a oči pred nečistotou a troskami.V prípade potreby poskytuje príručka servisu vozidla.Akonáhle sú všetky nástroje pripravené, je čas začať proces výmeny.

Vypnite motor a odpojte batériu

Z dôvodu bezpečnosti vždy vypnite motor pred prácou na akomkoľvek elektrickom komponente.Pretože snímač mapy je pripojený k riadiacemu modulu motora (ECM), odporúča sa odpojenie záporného terminálu batérie.Tým sa bráni akémukoľvek elektrické šortky alebo náhodné poškodenie počítačového systému vozidla.Ak chcete odpojiť batériu, vyhľadajte batériu vozidla pod kapotou.Pomocou kľúča uvoľnite maticu na zápornom (-) termináli.Opatrne vyberte kábel a odložte ho, aby ste zabránili náhodnému kontaktu.Odpojenie batérie vynuluje ECM a pomáha vymazať všetky uložené chybové kódy zo starého senzora.

Nájdite snímač mapy v zátoke motora

Senzor mapy je zvyčajne namontovaný na alebo v blízkosti sacieho potrubia, blízko tela škrtiacej klapky.Je to malý komponent s elektrickým konektorom a v niektorých prípadoch k nej pripevnená vákuová hadica.Presná poloha sa môže líšiť v závislosti od vozidla, takže kontrola servisnej príručky môže byť užitočná.Ak chcete vyhľadať snímač mapy, vyhľadajte malý senzor s pripevneným zväzkom káblov.Skontrolujte, či je pripojený k vákuovej hadici alebo priamo namontovaný na saciemu potrubiu.Ak si nie ste istí, porovnajte ho s novým snímačom náhrady, aby ste ho pomohli identifikovať.Po umiestnení senzora mapy pokračujte v procese odstraňovania.

Odstráňte chybný snímač mapy

Odstránenie starého senzora sa musí vykonať opatrne, aby sa zabránilo poškodeniu okolitých komponentov.Najprv odpojte elektrický konektor stlačením karty Uvoľnenie a opatrným vytiahnutím konektora, vyhnite sa priamemu ťahaniu vodičov.Ďalej odstráňte upevňovacie skrutky alebo skrutky pomocou kľúča alebo skrutkovača.Ak je senzor pripojený k vákuovej línii, jemne vytiahnite hadicu bez toho, aby ste ju poškodili.Po odpojení vyberte snímač z jeho montážnej polohy.Skontrolujte, či starý senzor na viditeľné poškodenie, ako sú praskliny, hromadenie oleja alebo korózia, čo mohlo spôsobiť zlyhanie.

Nainštalujte nový mapový senzor

Po odstránení chybného snímača je inštalácia nového snímača mapy jednoduchá.Začnite čistením montážnej plochy mäkkou handričkou alebo elektronickým čističom kontaktov, aby ste odstránili všetky nečistoty, olej alebo zvyšky.Zarovnajte nový snímač mapy s jeho montážnym umiestnením a ak je to možné, pevne pripevnite vákuovú hadicu, aby sa zabránilo úniku.Senzor zaistite skrutkami alebo skrutkami pomocou zásuvkovej kľúča alebo skrutkovača, čím sa zabezpečte, aby sa neskončilo, pretože by to mohlo poškodiť senzor.Nakoniec pripojte elektrický konektor bezpečným zapojením zväzku káblov do nového senzora, až kým neklikne na miesto.Správne nainštalovaný senzor by sa mal prispôsobiť bez akýchkoľvek voľných pripojení alebo únikov vákua.

Pripojte batériu a vymažte chybové kódy

Po inštalácii nového senzora je čas obnoviť napájanie vozidla a resetovať všetky uložené chybové kódy.Na opätovné pripojenie batérie pripevnite záporný (-) terminál batérie späť k batériu a pomocou kľúča bezpečne utiahnite pripojenie.Zabezpečenie pevného zavedenia terminálu zabraňuje elektrickým problémom.Pretože ECM môže mať stále uložené staré údaje senzora, vymazanie kódov pomáha zabezpečiť, aby bol nový snímač mapy správne rozpoznaný systémom.Chybové kódy sa dajú vymazať pomocou skenera OBD-II na vymazanie všetkých uložených problémových kódov alebo odpojením batérie na 10–15 minút, aby sa ECU prirodzene resetovala.Po vyčistení kódov pokračujte v testovaní vozidla.

Spustite motor a otestujte nový senzor mapy

Po výmene snímača mapy je dôležité spustiť motor a skontrolovať, či nový senzor funguje správne.Zapnite zapaľovanie a nechajte motor voľnobežné na pár minút.Motor by mal bežať hladko bez zastavenia alebo váhania.Skontrolujte výstražné svetlá na prístrojovej doske, ak zostane kontrolné svetlo motora, výmena bola úspešná.Urobte krátku skúšobnú jazdu, aby ste zaistili, že motor dobre reaguje na zrýchlenie a spomalenie.Monitorujte palivovú účinnosť a výkon v nasledujúcich niekoľkých jednotkách.Ak vozidlo beží lepšie, nový senzor funguje správne.Ak sa svetlo kontrolného motora vráti alebo motor stále funguje zle, skontrolujte inštaláciu, zapojenie a vákuové pripojenia, aby sa zabezpečilo, že je všetko v bezpečí.

Porovnanie snímača motora

Senzor mapy vs. MAF senzor

Senzor MAP (potrubie absolútneho tlaku) a senzor MAF (Mass Air) sú dôležitými komponentmi v systéme prívodu vzduchu v motore.Pomáhajú modulu riadenia motora (ECM) upravovať dodávku paliva a načasovanie zapaľovania, ale pracujú rôznymi spôsobmi a používajú sa v rôznych typoch motorov.Senzor mapy meria tlak vo vnútri sacieho potrubia, čo pomáha určiť, koľko vzduchu vstupuje do motora.Bežne sa vyskytuje v starších benzínových motoroch a väčšine motorov nafty, kde pomáha upravovať zmes vzduchového paliva.Senzor mapy je jednoduchý, odolný a menej ovplyvnený kontamináciou vzduchu, čo z neho robí spoľahlivú voľbu pre motory, ktoré pracujú za rôznych podmienok zaťaženia.Je užitočný v preplňovaných a preplňovaných motoroch, pretože dokáže presne merať tlak na zvýšenie.

Senzor MAF meria skutočné množstvo vzduchu prúdiaceho do motora.Častejšie sa používa v moderných benzínových motoroch, ktoré majú vstrekovanie elektronického paliva.Pretože senzor MAF poskytuje presnejšie meranie prúdenia vzduchu, umožňuje lepšiu palivovú účinnosť a plynulejší výkon motora.Senzory MAF sú však citlivejšie na hromadenie nečistôt, prachu a oleja, čo znamená, že vyžadujú častejšie čistenie a údržbu.Výber medzi snímačom mapy a snímačom MAF závisí od konštrukcie a vstrekovacieho systému motora.Niektoré moderné vozidlá dokonca využívajú oba senzory spolu na poskytnutie ešte presnejších údajov na správu paliva.

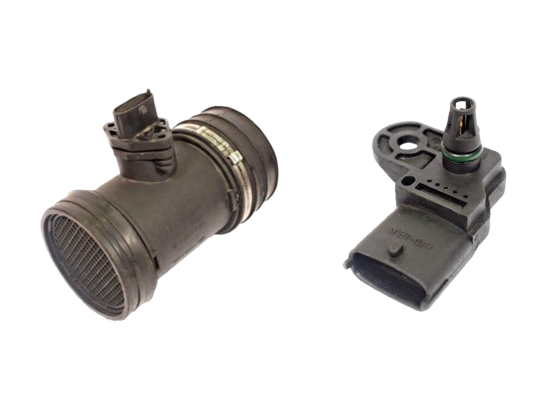

Obrázok 11. Senzor Senzor MAF vs.

Absolútny senzor mapy tlaku v porovnaní s snímačom mapy diferenciálneho tlaku

Senzor absolútnej tlakovej mapy a snímač diferenciálnej tlakovej mapy slúžia podobným funkciám, ale tlak meria rôznymi spôsobmi, vďaka čomu je každý vhodný pre rôzne typy motorov.Senzor absolútnej tlaku MAP meria tlak vzduchu vo vnútri sacieho potrubia vzhľadom na dokonalé vákuum (tlak 0).Tento typ senzora sa používa v preplňovaných alebo preplňovaných motoroch, kde je dôležité presné meranie tlaku zvýšenia.Pretože meria absolútny tlak, poskytuje konzistentné hodnoty bez ohľadu na výšky alebo zmeny atmosféry, vďaka čomu je spoľahlivejší pre motory, ktoré fungujú za rôznych podmienok prostredia.

Senzor diferenciálnej tlakovej mapy meria rozdiel v tlaku medzi dvoma bodmi v systéme sacieho systému motora.Jedna strana senzora je pripojená k súciemu potrubiu a druhá je pripojená k inej časti systému prívodu vzduchu, ako je napríklad telo škrtiacej klapky.Tento typ senzora sa používa v prírodných nasávaných motoroch, kde meranie rozdielu tlaku pomáha upravovať vstrekovanie paliva a zaťaženie motora.Je tiež užitočný pri diagnostikovaní obmedzení prúdenia vzduchu, ako sú upchaté vzduchové filtre alebo úniky na prívod.Výber medzi týmito dvoma senzormi závisí od typu motora a požiadaviek na výkon.Motory s preplňovanými motormi vyžadujú absolútne meranie tlaku pre kontrolu posilňovania, zatiaľ čo prirodzene nasávané motory majú úžitok z merania diferenciálneho tlaku, aby sa zabezpečila správna rovnováha prúdenia vzduchu a riadenie paliva.

Absolútny snímač mapy tlaku vs. snímač mapy tlaku

Senzory absolútneho tlakového mapy a snímače tlaku meracieho tlaku merajú tlak v prívode, ale robia to rôznymi spôsobmi, čo ovplyvňuje to, ako systém riadenia motora interpretuje údaje.Senzor absolútnej tlakovej mapy meria celkový tlak vo vnútri sacieho potrubia vzhľadom na dokonalé vákuum (tlak 0).Vďaka tomu je skvelou voľbou pre preplňované a preplňované motory, kde presné hodnoty zvýšenia tlaku sú potrebné úpravy načasovania paliva a zapaľovania.Pretože nezohľadňuje atmosférický tlak, poskytuje konzistentné hodnoty v akejkoľvek nadmorskej výške, vďaka čomu je ideálny pre vozidlá, ktoré fungujú v rôznych nadmorských výškach.

Senzor tlakovej mapy tlaku meradla meria tlak vzhľadom na okolitý atmosférický tlak.To znamená, že na úrovni mora sa jeho hodnoty môžu líšiť v porovnaní s hodnotami v oblastiach s vysokou nadmorskou výškou.Pretože prirodzene aspirované motory nevyžadujú monitorovanie tlaku na zvýšenie tlaku, často používajú snímače tlakovej mapy tlaku na zabezpečenie správneho riadenia paliva bez potreby zložitých výpočtov.Tieto senzory sú tiež cenovo dostupnejšie a ľahšie sa inštalujú, čo z nich robí praktickú voľbu pre štandardné benzínové motory.Rozhodnutie medzi týmito dvoma senzormi závisí od systému príjmu vzduchu motora.Turbochary a vysokovýkonné motory majú úžitok zo senzorov absolútnej tlakovej mapy, zatiaľ čo prirodzene aspirované motory môžu dobre fungovať so snímačmi tlakovej mapy tlaku.

Senzor absolútnej mapy tlaku v porovnaní s frekvenčnou výstupnou mapou

Hlavný rozdiel medzi senzormi absolútnej tlakovej mapy a snímačmi frekvenčnej výstupnej mapy je v tom, ako odosielajú údaje do riadiaceho modulu motora (ECM).Senzor absolútnej tlakovej mapy poskytuje výstup lineárneho napätia na základe tlaku potrubia.To znamená, že keď sa tlak vo vnútri sacieho potrubia zvyšuje alebo klesá, senzor vysiela do ECM zodpovedajúci signál napätia.Tieto senzory sa široko používajú v mnohých vozidlách, pretože sú presné, spoľahlivé a menej ovplyvnené elektrickým rušením.

Senzor frekvenčnej výstupnej mapy namiesto odosielania zmien napätia vytvára signál s rôznou frekvenciou.Keď sa zmení tlak v sacom potrubí, frekvencia signálu sa zvyšuje alebo klesá.Tieto senzory sa bežne používajú v moderných systémoch riadenia digitálnych motorov, kde sú potrebné údaje s vysokým rozlíšením pre presnejšie správu motora.Hlavnou výhodou snímačov frekvenčnej výstupnej mapy je ich odolnosť voči rušeniu signálu a ich schopnosť poskytovať vysokorýchlostný prenos údajov, vďaka čomu sú ideálne pre výkonné motory, ktoré si vyžadujú rýchle časy odozvy.Môžu však byť zložitejšie na inštaláciu a vyžadovať kompatibilný ECM.Výber medzi týmito dvoma senzormi závisí od elektronického systému motora.Štandardné vozidlá často používajú senzory absolútneho tlaku mapy kvôli svojej jednoduchosti a spoľahlivosti, zatiaľ čo pokročilé systémy na správu motora majú úžitok z vysokej rýchlosti senzorov frekvenčnej výstupnej mapy.

Absolútny snímač mapy tlaku vs. senzor mapy Analógového napätia

Senzory Absolútneho tlakovej mapy aj senzory analógového napätia výstupné mapy mapy merajú tlak vzduchu v saciemu potrubiu, ale líšia sa v tom, ako výstupujú údaje do ECM.Senzor absolútnej tlakovej mapy poskytuje stabilný a presný signál napätia, ktorý predstavuje absolútny tlak vo vnútri sacieho potrubia.Vďaka tomu je ideálny pre nútené indukčné motory, kde sú potrebné presné hodnoty tlaku zvýšiť pre správne úpravy zmesi vzduch-palivo.Pretože meria absolútny tlak, nie je ovplyvnený vonkajšími podmienkami prostredia, vďaka čomu je spoľahlivejší v rôznych klimatických podmienkach a nadmorských výškach.

Na druhej strane snímač výstupnej mapy analógového napätia vysiela signál napätia, ktorý sa mení na základe tlaku potrubia.Aj keď funguje podobne ako snímač absolútnej tlakovej mapy, jeho výstup je náchylnejší na elektrické zmeny hluku a environmentálne, čo môže mierne ovplyvniť presnosť.Tieto senzory sú však jednoduchšie v dizajne a nákladovo efektívnejšie, čo z nich robí dobrú voľbu pre základné systémy na správu motora.Výber medzi týmito dvoma senzormi závisí od úrovne presnosti vyžadovanej motorom.Vysoko výkonné alebo preplňované motory používajú snímače absolútnej tlakovej mapy pre presné odčítanie tlaku, zatiaľ čo štandardné prirodzene aspirované motory môžu dobre fungovať s analógovými senzormi výstupnej mapy napätia kvôli ich nižším nákladom a jednoduchosti.

Aplikácie senzorov mapy

Nižšie sú uvedené hlavné aplikácie snímača mapy spolu s podrobnými vysvetleniami toho, ako prispieva k optimalizácii motora a spoľahlivosti vozidla.

Optimalizácia systému vstrekovania paliva

Senzor mapy je dôležitou súčasťou systému vstrekovania paliva, pretože poskytuje údaje ECM, čo mu umožňuje regulovať zmes vzduchového paliva na základe podmienok zaťaženia motora.Zistením zmien tlaku vzduchu vo vnútri sacieho potrubia pomáha snímač MAP určiť presné množstvo paliva potrebného na efektívne spaľovanie.Ak je motor pod ťažkým zaťažením, napríklad počas zrýchlenia alebo pri stúpaní po strmom kopci, senzor mapy zistí tlak dolného sacieho potrubia, čo signalizuje ECM na zvýšenie vstrekovania paliva.Táto dodatočná dodávka paliva zaisťuje, že motor vytvára dostatok energie na splnenie požiadaviek vodiča pri zachovaní optimálnej účinnosti spaľovania.Na druhej strane, keď vozidlo na voľnobehu alebo plavbe konštantnou rýchlosťou, snímač mapy detekuje vyšší tlak potrubia, čo viedlo k zníženiu vstrekovania paliva ECM.Toto nariadenie zabraňuje nadmernej spotrebe paliva, zlepšuje spotrebu paliva a znižuje emisie.

Bez správneho funkčného snímača mapy sa ECM môže snažiť určiť správny pomer vzduch-palivo, čo vedie k tomu, že motor beží buď príliš bohatý (príliš veľa paliva) alebo príliš štíhly (príliš málo paliva).Príliš bohatá zmes môže spôsobiť neefektívne spaľovanie, čo má za následok hromadenie uhlíka, zvýšené emisie a plytvanie palivom.Naopak, štíhla zmes môže viesť k klepaniu motora, zlyhania a dokonca aj dlhodobého poškodenia komponentov motora.Príznaky zlyhávajúceho senzora mapy zahŕňajú hrubé voľnobeh, váhanie počas zrýchlenia a zlá palivová účinnosť.Zabezpečením správneho fungovania senzora mapy môžu majitelia vozidiel udržiavať hladký výkon motora a predĺžiť životnosť komponentov svojho palivového systému.

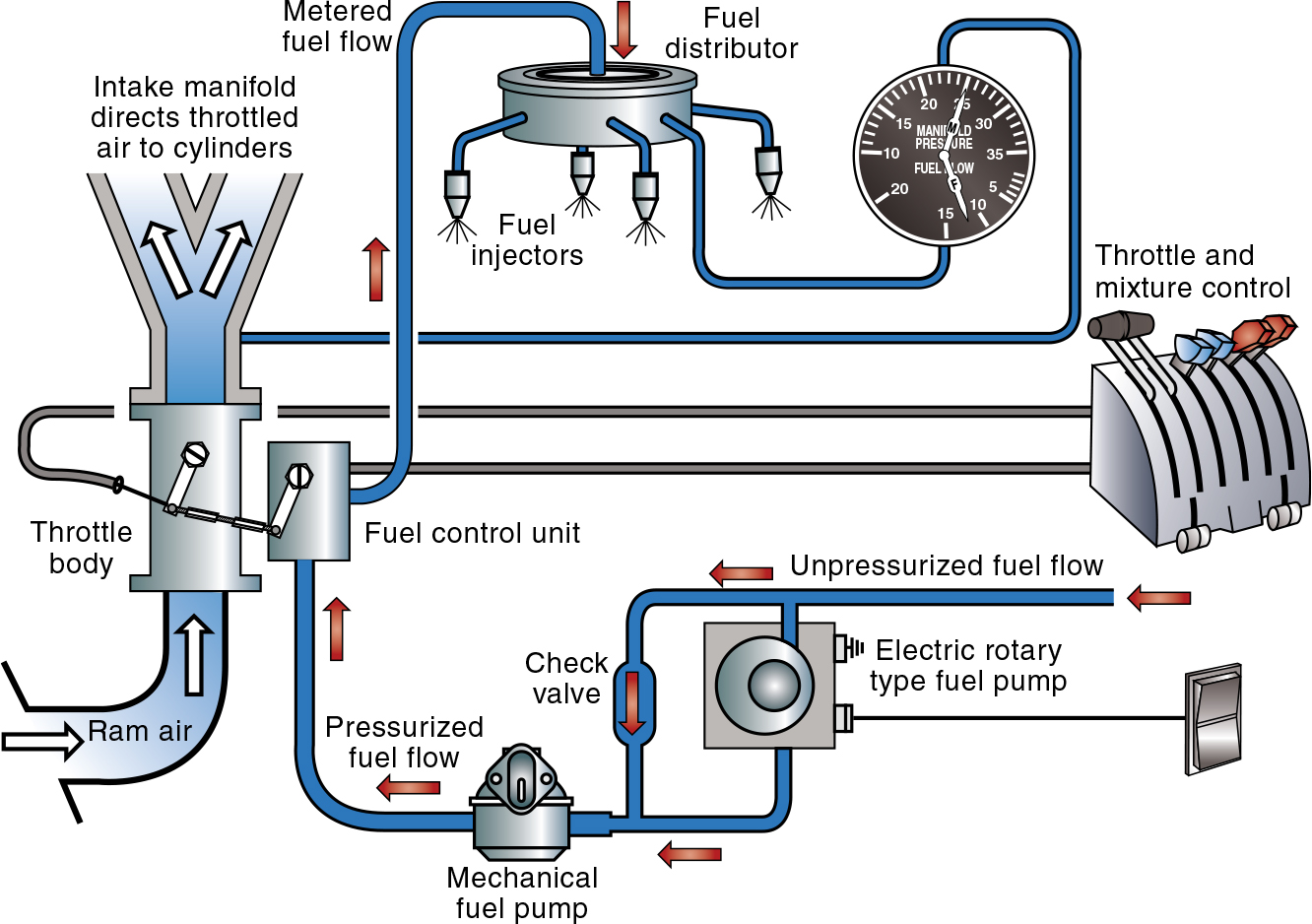

Obrázok 12. Schéma optimalizácie vstrekovania paliva

Preplňovaný a preplňovaný riadenie podpory motora

V motoroch s preplňovanými a preplňovanými motormi zohráva snímač mapy úlohu pri regulácii zvýšeného tlaku, aby sa zabezpečila optimálna dodávka energie a bezpečnosť motora.Tieto typy motorov používajú nútené indukčné systémy na zvýšenie množstva vzduchu vstupujúceho do spaľovacej komory, čo umožňuje väčší výkon.Ak však tlak zosilnenia nie je riadne monitorovaný a kontrolovaný, môže to viesť k poškodeniu motora alebo neefektívnemu výkonu.Senzor MAP nepretržite meria tlak v nasávanom potrubí a odosiela údaje do ECM.Ak senzor detekuje príliš vysoký tlak na zvýšenie, ECM môže prijať nápravné opatrenia, ako je úprava odpadového odpadu alebo úpravy dodávania paliva, aby sa zabránilo poškodeniu motora spôsobeného nadmerným tlakom vzduchu.

Naopak, ak snímač mapy zistí nedostatočný tlak na zvýšenie, ECM môže upraviť parametre tak, aby obnovil správne úrovne, čím sa zabezpečil správne spaľovanie a výstupný výstup.Chybný senzor mapy v preplňovanom alebo preplňovanom motore môže viesť k nepravidelným úrovniam zosilňovača, čo spôsobí nepredvídateľné zrýchlenie, stratu energie a zvýšenú spotrebu paliva.V extrémnych prípadoch môže dokonca spustiť výstražné svetlá motora alebo vložiť vozidlo do režimu obmedzenia, čím obmedzuje výkon, aby sa zabránilo ďalšiemu poškodeniu.Udržiavaním snímača mapy v dobrom pracovnom stave si môžete udržiavať výkon, efektívnosť a dlhovekosť svojho núteného indukčného motora, čím sa zabezpečí hladší a silnejší zážitok z jazdy.

Riadenie systému výfukových plynov (EGR)

Senzor MAP tiež hrá úlohu pri prevádzke systému recirkulácie výfukových plynov (EGR), ktorý je navrhnutý na zníženie emisií znížením teploty spaľovania.Systém EGR funguje zavedením časti výfukových plynov späť do sacieho potrubia, čím sa znižuje tvorba oxidov dusíka (NOx), ktoré sú škodlivými znečisťujúcimi látkami.Senzor MAP pomáha pri regulácii tohto procesu monitorovaním tlaku vo vnútri sacieho potrubia, čo umožňuje ECM riadiť prevádzku ventilu EGR.Ak je zaťaženie motora nízke, napríklad počas stabilného plavby alebo voľnobehu, ECM, pomocou údajov zo snímača mapy, otvára ventil EGR, ktorý umožňuje výfuku vstupu do prívodu.To pomáha ochladiť teploty spaľovania a znižovať emisie.

Keď je však motor pod vysokým zaťažením, ECM uzatvára ventil EGR, aby sa zabezpečilo udržiavanie maximálneho výkonu.Ak snímač mapy zlyhá alebo poskytuje nesprávne hodnoty, systém EGR nemusí fungovať správne, čo vedie k zvýšeniu škodlivých emisií, klepania motora a zníženej palivovej účinnosti.Bežné príznaky nefunkčného systému EGR v dôsledku chybného snímača mapy zahŕňajú hrubé voľnobeh, váhanie počas zrýchlenia a osvetlené kontrolné svetlo motora.Zabezpečenie toho, aby snímač mapy správne fungoval, pomáha vozidlu splniť environmentálne normy a poskytuje plynulejšiu a efektívnejšiu prevádzku motora.

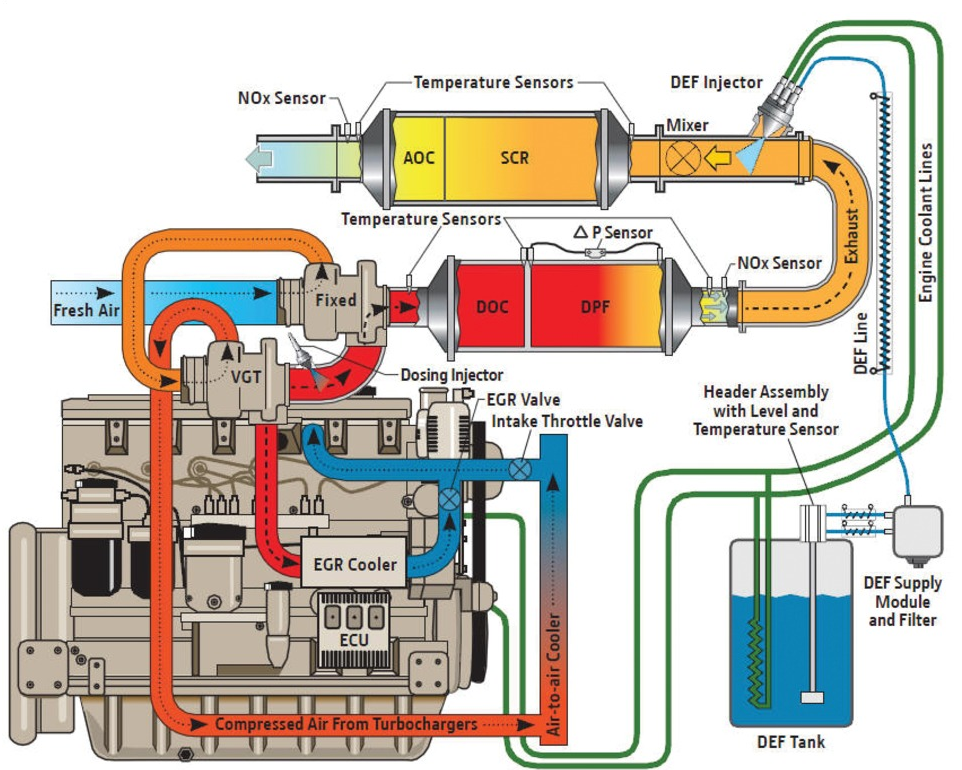

Obrázok 13. Riadenie systému recirkulácie výfukových plynov (EGR)

Automatické riadenie posunu prevodovky

V niektorých moderných vozidlách s elektronicky riadenými automatickými prevodovkami pomáha senzor MAP pri určovaní optimálnych posunových bodov a nastavovaní prenosového tlaku.Neustále monitorovaním tlaku zaťaženia a sacieho potrubia motora ECM využíva údaje snímača snímačov MAP na vylepšenie načasovania posunu a prevádzky prenosu.Napríklad počas rýchleho zrýchlenia snímač MAP detekuje zvýšené zaťaženie motora a signalizuje ECM, aby sa oneskorilo zvýšené posuny, čo umožňuje motoru zostať v nižšom prevodovom stupni dlhšie pre maximálny výkon výkonu.Počas plavby ľahkého plynu škrtiacej klapky detekuje senzor MAP nižšie zaťaženie motora, čo viedlo prevodovku na posunutie skôr pre lepšiu palivovú účinnosť a plynulejšiu jazdu.Ak snímač mapy nefunguje, prevodovka môže zaznamenať nesprávne správanie posunu, ako sú oneskorené alebo predčasné zmeny prevodových stupňov, hrubé posunutie alebo dokonca skĺznutie medzi prevodmi.Tieto problémy môžu viesť k zlému vodičskému komfortu, zníženej palivovej účinnosti a zbytočnému opotrebeniu komponentov prenosu.Dobre fungujúci snímač mapy zaisťuje, že radenia prevodových stupňov sú respektívne, hladké a primerane načasované pre rôzne jazdné podmienky, čím sa v konečnom dôsledku zlepšujú výkonnosť vozidla a zážitok z vodiča.

Nadmorská kompenzácia pre výkon motora

Senzor MAP tiež hrá úlohu v kompenzácii nadmorskej výšky, čo umožňuje motoru prispôsobiť sa rôznym atmosférickým tlakom v rôznych nadmorských výškach.Keď vozidlo lezú do vyšších nadmorských výšok, okolitý tlak vzduchu klesá, čo ovplyvňuje množstvo kyslíka dostupného na spaľovanie.Bez náležitého úpravy môže motor bežať príliš bohaté na vysoké nadmorské výšky, čo vedie k nadmernej spotrebe paliva, zlému výkonu a zvýšeniu emisií.Senzor MAP detekuje tieto zmeny tlaku vzduchu a signalizuje ECM, aby sa podľa toho modifikovala vstrekovanie paliva, čím sa zabezpečí, že motor udržuje optimálny výkon a účinnosť bez ohľadu na výšku.Bez tejto kompenzácie môžu vozidlá, ktoré cestujú v horských alebo vysokých nadmorských výškach, vyskytnúť pomalé zrýchlenie, drsné voľnobeh a zlá spotreba paliva.Správne fungujúci snímač mapy zaisťuje, že motor sa dokáže plynulo prispôsobiť zmenám nadmorskej výšky, čo poskytuje konzistentný zážitok z jazdy, či už na mori alebo vo zvýšenom teréne.

Monitorovanie pomeru vzduchu na diagnostické účely

Okrem svojej úlohy pri riadení motora je snímač mapy cenný pre problémy s diagnostikou a riešením problémov s palivovým systémom.Poskytnutím dát tlakového potrubia časového sacieho potrubia umožňuje snímač MAP mechaniky a vlastníkov vozidiel používať skener OBD-II na detekciu abnormalít v zmesi vzduchového paliva.Problémy, ako sú úniky vákua, nefunkčné vstrekovače paliva alebo upchaté vzduchové filtre, môžu viesť k nesprávnym odčítaním tlaku, ktoré ovplyvňujú výkon motora.Analýzou údajov snímača mapov môžete diagnostikovať a vyriešiť potenciálne problémy skôr, ako vedú k nákladnému poškodeniu motora alebo neefektívnej prevádzke.Pravidelné monitorovanie a údržba snímača mapy pomáhajú zabezpečiť, aby motor bežal hladko, znižuje emisie a zostáva úsporný palivo, zabraňuje zbytočným opravám a zlepšuje celkovú spoľahlivosť vozidla.

Ako udržiavať zdravý senzor mapy?

Pravidelne kontrolujte senzor a jeho spojenia

V priebehu času môžu snímač mapy a jeho elektrické spojenia trpieť opotrebením, koróziou alebo voľnými spojeniami, ktoré ovplyvňujú jeho schopnosť poskytovať presné hodnoty.Pretože snímač mapy odosiela tlakové údaje do riadiaceho modulu motora (ECM), akékoľvek chybné zapojenie alebo zlý kontakt môže viesť k váhaniu motora, zlému zrýchleniu a vyššej spotrebe paliva.Na udržanie výkonu senzora je dôležité skontrolovať akékoľvek voľné, poškodené alebo korodované kabeláre.Ak je elektrický konektor senzora znečistený alebo korodovaný, čistenie elektronickým kontaktným čističom môže obnoviť správny prenos signálu.Zabezpečenie bezpečného namontovania senzora a správne prepojení pomáha predchádzať náhlym zlyhaniam senzora alebo výstražným svetlám na prístrojovej doske.

Udržujte vzduchový filter čistý

Špinavý alebo upchatý vzduchový filter môže spôsobiť, že prach, úlomky a kontaminanty vstúpi do sacieho potrubia, čo môže nakoniec ovplyvniť snímač mapy.Keď sa senzor zakryje v usadeninách nečistôt alebo uhlíka, môže poskytnúť nepresné odčítanie tlaku, čo spôsobí, že ECM prepočíta zmes vzduchového paliva.To môže viesť k drsnému voľnobehu, váhaniu motora alebo zvýšeniu spotreby paliva.Výmena vzduchového filtra v pravidelných servisných intervaloch bráni kontaminantom v dosiahnutí snímača mapy.Filter na čistý vzduch umožňuje, aby motor správne dýchal, čím zabezpečuje, aby senzor mapy prijímal presné údaje tlaku vzduchu pre presné riadenie paliva.Udržiavanie vzduchového filtra v dobrom stave rozširuje životnosť snímača mapy a zlepšuje celkovú účinnosť motora.

Skontrolovať a udržiavať vákuové vedenia

Senzor MAP sa spolieha na správne meranie tlaku na vákuové hadice.Ak tieto hadice vyvíjajú praskliny, úniky alebo blokády, senzor môže prijímať údaje o falošnom tlaku, čo spôsobí nesprávne dodávku paliva.To môže mať za následok stratu energie motora, zastavenie a zlú odozvu škrtiacej klapky.Na udržanie presných odčítaní snímača je dôležité pravidelne kontrolovať vákuové hadice na príznaky opotrebenia, voľných tvaroviek alebo únikov.Jednoduchý spôsob, ako zistiť úniky vákua, je počúvanie syčiacich zvukov v motorovom zálive.Ak sa zistí, že vákuová hadica je poškodená alebo uvoľnená, výmena alebo opätovné pripojenie môže zabrániť narušeniam prúdenia vzduchu a zabezpečiť správne funkcie snímača mapy.

Používajte vysoko kvalitné palivo

Palivo zlá kvalita môže spôsobiť ložiská uhlíka a hromadenie zvyškov vo vnútri motora, čo môže nakoniec ovplyvniť presnosť senzora senzora mapy.Ak sa v súpomnom systéme zvyšujú prísady paliva, kontaminanty alebo nespálené palivo, môžu znížiť citlivosť senzora a spôsobiť nesprávne odčítanie tlaku vzduchu.To môže mať za následok zlyhanie motorov, čierny dym z výfukových plynov a zlá spotreba paliva.Používanie vysoko kvalitného paliva s vlastnosťami čistenia pomáha predchádzať nežiaducim hromadeniu zvyškov, udržiava čistý systém sacieho systému a mapový senzor.Čističe alebo prísady palivového systému môžu tiež pomôcť rozpustiť usadeniny uhlíka a zlepšiť výkon motora aj senzora.Neustále používanie kvalitnejšieho paliva zaisťuje dlhšiu životnosť senzora a stabilnejšiu prevádzku motora.

Udržujte senzor bez nečistôt, oleja a vlhkosti

Pretože snímač mapy je umiestnený v blízkosti motora, môže byť vystavený olejovým výparom, nečistotám a vlhkosti, čo môže viesť k kontaminácii alebo korózii senzora.Ak sa senzor potiahne olejom alebo špinou, môže začať odosielať nesprávne signály do ECM, čo vedie k zlému zrýchleniu, vysokej spotrebe paliva a možným kontrolným varovaním svetla motora.Na ochranu senzora je dôležité udržiavať čistotu motora a opraviť všetky úniky oleja, ktoré by mohli kontaminovať senzor mapy.Ak je to potrebné, senzor sa môže jemne čistiť pomocou čističa snímača prúdenia vzduchu alebo elektronického čističa kontaktu, aby sa odstránili zastavané kontaminanty a obnovili presné odčítanie tlaku.

Pri výmene mapového snímača použite diely OEM

Pri výmene chybného snímača mapy je vždy najlepšie používať diely OEM (výrobca pôvodného zariadenia).Senzory OEM sú navrhnuté špeciálne pre výrobu a model vozidla, ktoré zabezpečujú presné odčítanie tlaku, kompatibilitu a dlhodobú spoľahlivosť.Senzory s náhradnými dielmi môžu byť lacnejšie, ale často im chýba rovnaká úroveň presnosti ako časti OEM.Použitie nízkej kvality alebo nekompatibilného senzora môže mať za následok nesprávne údaje o tlaku vzduchu, čo vedie k zlyhaniam motora, zlej reakcii na plyn a zvýšeniu spotreby paliva.Investovanie do vysokokvalitného senzora OEM zabraňuje týmto problémom a zaisťuje správne fungovanie systému riadenia motora.

Problémy s výkonom okamžite riešia

Ak vozidlo začne vykazovať známky slabého výkonu, ako je váhanie, zastavenie alebo nadmerná spotreba paliva, je dôležité okamžite skontrolovať snímač mapy.Ignorovanie značiek včasného varovania môže viesť k zhoršujúcim sa problémom s motorom a nákladným opravám.Použitie skenera OBD-II na kontrolu problémových kódov súvisiacich so snímačom mapy môže pomôcť rýchlo diagnostikovať problémy.Ak sa zistí problém, riešenie ho čo najskôr môže zabrániť ďalšiemu poškodeniu a udržiavať fungovanie motora hladko a efektívne.Pravidelné monitorovanie výkonu motora pomáha včas odhaliť problémy senzora, čím sa znižuje riziko neočakávaných porúch.

Záver

Senzor mapy zohráva úlohu pri udržiavaní efektívneho bežiaceho motora vozidla, ovplyvňujúceho využitie paliva a spôsob čistenia motora.Posiela dôležité údaje o tlaku vzduchu do riadiaceho systému motora, ktorý používa tieto údaje na úpravu paliva a načasovania.Ak snímač mapy nefunguje správne, môže spôsobiť problémy s motorom, ako je zlý výkon, vyššie využívanie paliva a väčšie znečistenie.Udržiavanie snímača mapy v dobrej kondícii prostredníctvom pravidelných kontrol a riešenia akýchkoľvek problémov rýchlo pomáha udržiavať motor v najlepšom stave.Pochopenie úlohy senzora mapy a jeho správne udržiavanie vedie k lepšiemu výkonu motora, úsporám paliva a plynulejším zážitkom z jazdy.
