Kompletný sprievodca triacami: Pracovný princíp, typy (BT136 a BT139), aplikácie a porovnania

Táto príručka sa týka predovšetkým o triacoch, ktoré sú špeciálnymi elektronickými časťami používanými na riadenie striedavej energie, ako je elektrina, ktorá pochádza z vašej zásuvky na stenu.Na rozdiel od iných prepínačov, ktoré umožňujú prúdenie elektriny iba v jednom smere, triak ju môže nechať prúdiť oboma smermi, vďaka čomu je ideálny na ovládanie vecí, ktoré bežia na striedavej energii.V tomto článku sa dozviete, čo je triak, ako to funguje a čo ho odlišuje od iných podobných častí, ako sú SCRS a DIACS.Vysvetľuje tiež dva bežné typy triac, BT136 a BT139, a ukazuje, kde a ako sa používajú v rôznych zariadeniach.Či už budujete malý projekt alebo navrhujete niečo pre prácu, táto príručka vám pomôže jednoduchým spôsobom porozumieť triacom.

Katalóg

Čo je triak?

A Triak (Triode pre striedavý prúd) je polovodičové zariadenie, ktoré sa používa na riadenie napájania v obvodoch striedavého prúdu (striedavého prúdu).Na rozdiel od MOSFETS alebo IGBT, ktoré sa používajú primárne v DC systémoch a umožňujú prúdenie iba v jednom smere, môže triak viesť v oboch smeroch, čo je ideálny pre AC aplikácie.Má tri terminály: hlavný terminál 1 (MT1), hlavný terminál 2 (MT2) a brána.Brána umožňuje spustenie zariadenia s kladným alebo záporným napätím, čo umožňuje flexibilné prepínanie bez ohľadu na polaritu AC.Interne triac funguje ako dva tyristory (SCR) pripojené v opačných smeroch, čím sa znižuje potreba ďalších komponentov v obojsmerných kontrolných systémoch.

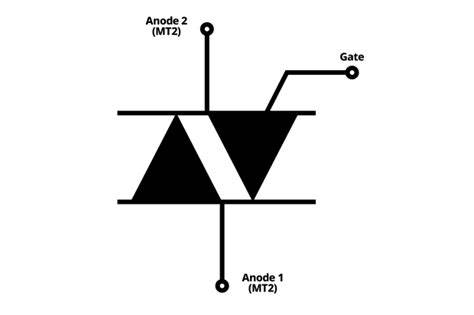

Obrázok 2. Symbol triac

Symbol triac, vizuálne predstavuje jeho obojsmernú povahu.V rámci symbolu obsahuje dve protichodné šípky, čo naznačuje, že prúd môže prúdiť v oboch smeroch medzi MT1 a MT2.Vertikálna čiara sa pripája k terminálu brány, čo ilustruje jeho riadiacu funkciu.Tento kompaktný a efektívny dizajn umožňuje široko používať triacs v aplikáciách riadenia napájania striedavého prúdu, ako sú ľahké stmievače, regulátory rýchlosti motora, vykurovacie systémy a iné obvody pre spínače v domácnosti alebo priemyselnom prepínaní.

Čo je BT136 TRIAC?

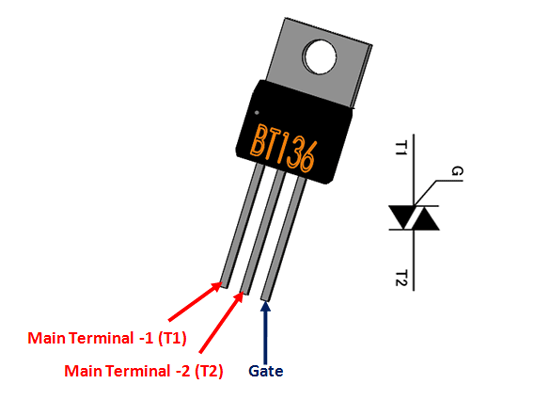

Obrázok 3. BT136 TRIAC

BT136 je populárny model triac používaný v úlohách pre domácnosť aj priemyselné prepínanie AC.Je vybavený citlivou bránou, čo znamená, že sa dá spustiť s veľmi malým prúdom.Vďaka tomu je ideálny na použitie s nízkoenergetickými zariadeniami, ako sú mikrokontroléry a logické ICS.BT136 je postavený pomocou planárnej pasivačnej technológie, ktorá zlepšuje jej dlhodobú spoľahlivosť a robí ju odolnejším voči špičkám napätia.Môže pracovať vo všetkých štyroch kvadrantoch vodivosti AC, takže funguje dobre, aj keď sa polarita signálu brány líši.Tento triac podporuje vysoké blokovacie napätie, ktoré je vhodné pre 230 V striedavé systémy.Má tiež nízky zadržiavací prúd, ktorý pomáha udržiavať ho zapnutý aj za podmienok s nízkym zaťažením.Vďaka týmto funkciám je BT136 solídnou voľbou pre aplikácie, ako je regulácia rýchlosti ventilátora, osvetlenie a regulácia teploty v vykurovacích systémoch.

Vlastnosti BT136

• Nízka požiadavka na prúd brány umožňuje priame riadenie mikrokontrolérom alebo logickými čipmi.

• Vysoké blokovacie napätie chráni pred napätím v striedavých vedeniach.

• Nízky zadržiavací prúd zaisťuje stabilné vedenie počas nízkeho zaťaženia.

• Spúšťač so štyrmi kvadrantmi poskytuje flexibilitu v dizajne hnacieho obvodu brány.

• Pasárny pasivovaný dizajn v priebehu času zlepšuje stabilitu a elektrickú robustnosť.

Aplikácie BT136

• Svetelné stmievanie, ktoré upravujú jas žiarovky ovládaním vedenia striedavého prúdu.

• Regulátory rýchlosti ventilátora v spotrebičoch, ako sú stropné ventilátory a klimatizácie.

• Ovládače vykurovacích prvkov v zariadeniach, ako sú elektrické rúry a ohrievače vody.

• Inteligentné domáce systémy, ktoré spájajú mikrokontroléry s vysokými napätými nenávisťami.

Čo je BT139 TRIAC?

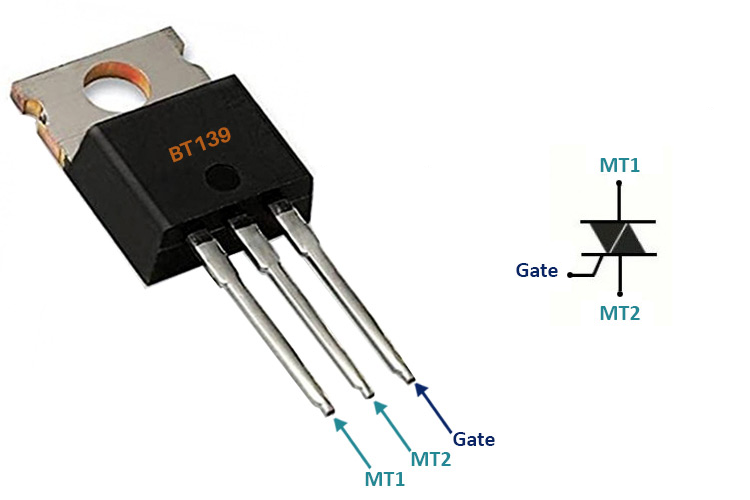

Obrázok 4. TRIAC BT139

BT139 je robustnejší TRIAC navrhnutý pre aplikácie s vyšším prúdom.Dokáže zvládnuť až 9A, vďaka čomu je vhodný pre ťažšie zaťaženie striedavým prúdom, ako sú priemyselné motory, komerčné osvetľovacie systémy a vykurovacie jednotky.Rovnako ako BT136, podporuje obojsmerné vedenie a môže sa spustiť vo všetkých štyroch kvadrantoch.Má robustný dizajn a vydrží prechody napätia, ktoré sa zvyčajne vyskytujú v priemyselnom prostredí.Vďaka tomu je spoľahlivou voľbou pre náročné podmienky.

Vlastnosti BT139

• Vysoká kapacita prúdu (do 9a) na reguláciu veľkých alebo indukčných záťaží

• Spúšťač so štyrmi kvadrantmi umožňuje flexibilný dizajn obvodu.

• Vysoké blokovacie napätie spracováva štandardné striedavé napätia a prechodné podmienky.

• Citlivé brána kompatibilné so signálmi s nízkym výkonom.

• Planárna pasivácia zaisťuje dlhodobú trvanlivosť a toleranciu napätia.

Aplikácie BT139

• Priemyselné ovládanie rýchlosti ventilátora alebo čerpadla, kde je vysoký spustenie prúdu.

• Fázové stmievanie pre komerčné osvetľovacie systémy.

• Presné riadenie vykurovania v systémoch HVAC a priemyselných rúre.

• Inteligentné energetické systémy a programovateľné časovače vo veľkom rozsahu automatizácie.

• Špičkové obytné zariadenia, ako sú práčky a klimatizačné zariadenia.

Ako funguje triak?

Obrázok 5. Pracovná schéma triac

Triedy (trióda pre striedavý prúd) sú polovodičové zariadenia navrhnuté na riadenie energie v striedavých obvodoch.Zariadenie sú dôležité dve SCRS (usmerňovače riadené kremíkom) pripojené v inverznej paralelnom so zdieľaným terminálom brány, čo mu umožňuje viesť v oboch smeroch po spustení.Na obrázku 5 vidíme symbol triac spolu s jeho ekvivalentným obvodom zobrazujúcim dva tyristory zadných k dispozícii ovládané spoločnou bránou.Terminály sú označené ako anóda 1 (alebo hlavný terminál 1 - MT1), anóda 2 (alebo MT2) a brána.Terminál brány sa používa na začatie vedenia prostredníctvom triac, vďaka čomu je ideálny pre aplikácie prepínania napájania striedavého prúdu.

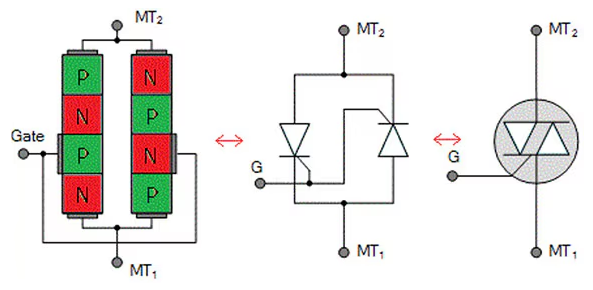

Obrázok 6. Fyzikálna konštrukcia triu (vľavo), dve tranzistorové analógia (stredný), symbol triac (vpravo)

Vnútorná štruktúra triu, ako je znázornené na obrázku 6, obsahuje komplexné usporiadanie striedavých vrstiev P a N tvoriace päť polovodičových oblastí.Tieto umožňujú triac viesť v oboch smeroch v závislosti od spúšťacieho signálu.Centrálny obraz na obrázku 6 predstavuje zjednodušený model obvodu a pravicový obraz je jeho symbolická reprezentácia použitá v diagramoch obvodu.Signál brány riadi proces západky vnútorných tranzistorov, čo umožňuje prúdenie prúdu medzi MT1 a MT2.Táto obojsmerná povaha triekov ich robí užitočnými pri spínačoch stmievania, ovládacích prvkov rýchlosti motora a regulácii zahrievania, kde smer prúdu prúdu nepretržite striedajú.

TriAc napätie vpred

Napätie (V-I) charakteristika triaku je rozdelená do štyroch kvadrantov na základe polarity hlavného terminálu MT2 vzhľadom na MT1 a polaritu signálu brány.Toto rozdelenie je dôležité pre pochopenie toho, ako sa triac správa za rôznych spúšťacích podmienok, a je potrebné pri navrhovaní obvodov, ktoré vyžadujú kontrolované prepínanie.

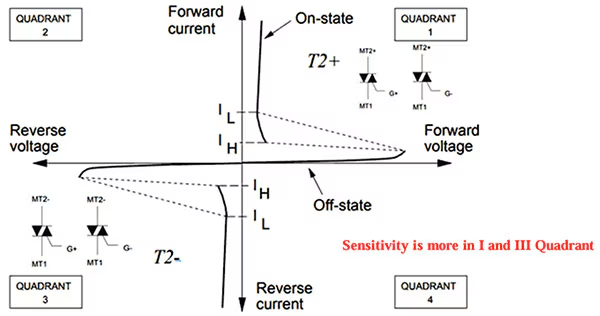

Obrázok 7. Napätie verzus prúdové charakteristiky triu

Pozrite sa na charakteristickú krivku V-I vo vyššie uvedenom diagrame, kde:

• Horizontálna os predstavuje napätie naprieč MT1 a MT2.

• Vertikálna os predstavuje prúd skrze triac.

• Pozitívne a negatívne polovice každej osi ukazujú, že TriAC v oboch smeroch sa stáva vhodný pre aplikácie AC.

Kvadrant i: mt2 pozitívny, pozitívny brán (T2+)

Tento prevádzkový režim sa považuje za najcitlivejší a najvýhodnejší na spustenie triaku.V kvadrante I sú hlavný terminál 2 (MT2) a brána kladné vzhľadom na hlavný terminál 1 (MT1).Za týchto podmienok sa TRIAC ľahko aktivuje.Kvôli vysokej citlivosti v tomto kvadrante je na začatie vedenia potrebný iba malý prúd brány.Vďaka tomu je kvadrant veľmi žiaduci pre riadiace aplikácie, najmä pri regulácii striedavého prúdu, kde minimalizácia požiadaviek na pohon brány môže znížiť zložitosť a náklady.

Triac rýchlo vstupuje do stavu „zapnutia“ alebo vodivého v tomto režime, čo umožňuje prúdenie prúdu medzi MT2 a MT1.Ako taký sa tento kvadrant široko používa v praktických obvodoch AC a fázovej kontroly, ako sú ľahké stmievače, regulátory rýchlosti motorov a regulátory ohrievača.V grafických reprezentáciách charakteristík spúšťajúcich triac sa kvadrant I objavuje v pravej časti krivky, kde sú polarity napätia aj brány, ako aj prúdové polarity kladné.

Kvadrant II: MT2 pozitívny, negatívny brán

V tomto prevádzkovom kvadrante je hlavný terminál 2 (MT2) držaný pri pozitívnom napätí vzhľadom na hlavný terminál 1 (MT1), zatiaľ čo terminál brány je negatívny vzhľadom na MT1.Táto konfigurácia stále umožňuje spustenie zariadenia, ako je SCR alebo TRIAC, ale v porovnaní s prevádzkou v kvadrante I. je najmä menej citlivá v porovnaní s operáciou v kvadrante I.

Znížená citlivosť je spôsobená skutočnosťou, že prúd brány prúdi v smere oproti smeru prúdu MT2.Táto protichodná polarita medzi bránou a MT2 vedie k menej účinnej injekcii nosičov do štruktúry zariadenia, ktorá zase vyžaduje vyšší prúd brány na dosiahnutie spustenia.V dôsledku toho je na zapnutie zariadenia v tomto režime potrebné viac úsilia (pokiaľ ide o jednotku brány).

Tento režim prevádzky je znázornený v ľavom hornom kvadrante charakteristickej krivky V-I.Napriek zníženej citlivosti je spustenie v kvadrante II stále životaschopné a bežne sa využíva v praktických aplikáciách, najmä pri prepínaní AC, kde sa vyskytujú obe polarity.

Kvadrant III: mt2 negatívny, negatívny brán (t2-)

V tejto prevádzkovej oblasti sú hlavný terminál 2 (MT2) aj brána v negatívnom potenciáli vzhľadom na hlavný terminál 1 (MT1).Tento režim je funkčne podobný kvadrantu I, kde sú oba terminály pozitívne, ale pracuje v opačnej polarite.Aj keď citlivosť v kvadrante III je o niečo nižšia ako v kvadrante I, stále sa považuje za citlivý spôsob prevádzky.Brána vyžaduje iba skromný prúd na spustenie vedenia, vďaka čomu je tento kvadrant životaschopnou možnosťou pre aplikácie, v ktorých sa používajú signály riadenia s nízkym výkonom.

Prevádzka Quadrant III je užitočná v systémoch, ktoré spracovávajú negatívne vstupné signály, ako sú napríklad signály, ktoré sa nachádzajú v riadiacich obvodoch striedavého prúdu (AC) alebo špecifické typy obojsmerného prepínania, kde sa polarita signálov dynamicky líši.Tento režim je graficky znázornený v ľavom dolnom kvadrante štvor-kvadrantového spúšťacieho diagramu, ktorý zodpovedá negatívnej negatívnej kombinácii napätia brány a MT2.

Napriek mierne zníženej citlivosti v porovnaní s kvadrantom I, kvadrant III stále ponúka spoľahlivé a citlivé spúšťacie správanie, čo z neho robí praktickú voľbu v mnohých obojsmerných alebo symetrických aplikáciách prepínania, kde sa vyžaduje spustenie oboch polarity.

Kvadrant IV: mt2 negatívny, brána pozitívny

Tento kvadrant predstavuje jeden z menej citlivých prevádzkových režimov tyristora, podobne ako Quadrant II.V tejto konfigurácii je hlavný terminál 2 (MT2) záporný vzhľadom na hlavný terminál 1 (MT1), zatiaľ čo brána prijíma pozitívny prúd.V dôsledku tohto usporiadania polarity vyžaduje spustenie zariadenia vyšší prúd brány v porovnaní s citlivejšími režimami nájdenými v kvadrantoch I a III.

Na charakteristickej krivke V-I je kvadrant IV umiestnený v pravej časti spodnej časti, kde je aplikované napätie záporné a prúd brány je nasmerovaný pozitívne.Vedenie v tomto režime je relatívne neefektívne, takže je to najmenej priaznivé z hľadiska citlivosti brány a spotreby energie.Mnohí sa vyhýbajú používaniu tohto kvadrantu na spustenie, keď je potrebná vysoká účinnosť alebo nízka brána.Pochopenie jeho správania je však stále dôležité pre plné charakterizáciu výkonnostných limitov tyristora a za zabezpečenie bezpečnej prevádzky za všetkých možných podmienok.

Tyristor (scr) vs triac

Funkcia	SCR (ovládaný kremík Usmerňovač)	Triac (triód Striedavý prúd)
Rodina	Tyristor	Tyristor
Vedenie	Jednosmerné (iba jeden smer)	Obojsmerné (obidva smery)
Spustenie brány	Vyžaduje pozitívny impulz brány	Môže byť spustený buď pozitívnou alebo negatívnou bránou pulz
Spúšťací komponent	Často sa spúšťa pomocou UJT	Často sa spúšťajú pomocou DIAC
Držanie aktuálneho správania	Zostane zapnutý, kým prúd klesne pod úroveň držania	To isté, ale v oboch smeroch
Zameranie	Najlepšie pre DC alebo jednosmerné ovládacie zariadenie	Ideálne pre ovládacie zariadenie AC (obidva smery)
Manipulácia	Schopnosť vysokého napätia a vysokého prúdu	Mierne napätie a manipulácia s prúdom
Tepelné riadenie	Vyžaduje chladiče	Zvyčajne potrebuje iba jeden chladič
Prevádzkové režimy	Pracuje v jednom režime	Podporuje štyri režimy prevádzky
V-I Charakteristiky	Funguje v jednom kvadrante	Pracuje v dvoch kvadrantoch
Spoľahlivosť	Spoľahlivejší	Menej spoľahlivé ako SCR

DIAC VS TRIAC

Funkcia	Diac	Triak
Štruktúra	Dvojprúdové zariadenie	Trojkonné zariadenie (MT1, MT2, GATE)
Metóda spustenia	Zapne, keď napätie presahuje určitú prahovú hodnotu (nie externý spúšťač)	Sa dá spustiť použitím bránového impulzu
Terminál	Žiadny terminál brány	Má terminál brány na spustenie
Ovládanie	Napätie kontrolované;nekontrolované prepínanie	Brána kontrolovaná;umožňuje presné prepínanie
Citlivosť na polaritu	Obojsmerné vedenie	Obojsmerné vedenie
Bežné použitie	Používa sa na spustenie triekov v kontrolných obvodoch	Používa sa na prepínanie a riadenie v striedavých obvodoch
Príklad aplikácie	Časť ľahkých stmievačov, mäkkých štartov motora (ako spúšť pre triac)	Fázové riadenie, riadenie rýchlosti motora, stmievače, prepínanie striedavého prúdu
Fungovať pri párovaní	Pomáha zabezpečiť hladké a konzistentné spúšťanie triac	Hlavný komponent prepínača/riadenia, spustený DIAC v Niektoré obvody

Výhody a nevýhody triekov

Výhody triekov

1. Obojsmerné súčasné vedenie

Jednou z výhod triaku (triode pre striedavý prúd) je jeho schopnosť vykonávať prúd v oboch smeroch.Na rozdiel od štandardných SCRS (usmerňovače riadené kremík), ktoré umožňujú prietok prúdu iba v jednom smere, TRIACS dokáže ovládať striedavý prúd bez toho, aby potrebovali ďalšie komponenty na manipuláciu so spätným prúdom prúdu.Vďaka tejto obojsmernej schopnosti sú užitočné pri aplikáciách na prepínanie striedavého prúdu.

2. Spúšťač brány s pozitívnymi alebo negatívnymi signálmi

Trieky môžu byť spustené do vedenia použitím kladného alebo záporného napätia na terminál brány.Táto flexibilita umožňuje ľahšiu ľahkosť pri návrhu obvodov, pretože spúšťací mechanizmus nie je obmedzený na jednu polaritu.Je to užitočné pri navrhovaní obvodov na prácu s oboma polovicami tvaru AC.

3. Zjednodušuje návrh obvodu v porovnaní s duálnymi SCRS

Pretože jediný triac dokáže regulovať prúd prúdu v oboch smeroch, môže často nahradiť dve SCR usporiadané anti-paralelné.To znižuje celkový počet komponentov, ktorý zjednodušuje usporiadanie obvodu, znižuje požiadavky na priestor a znižuje potenciálne body zlyhania v systéme.

4. Vyžaduje iba jeden chladič a jednu poistku

Použitie TRIAC namiesto páru SCRS zjednodušuje tepelné riadenie a ochranu.Pretože existuje iba jeden komponent distripov na napájanie, postačuje jediný chladič.Podobne sa môže na ochranu použiť jedna poistka, zjednodušiť návrh a potenciálne znižovať náklady.

5. Kompaktné a nákladovo efektívne pre aplikácie s nízkym a stredným výkonom

Trieky sa široko používajú v priemyselných zariadeniach pre domácnosť a svetlo, ako sú spínače stmievača, ovládacie prvky rýchlosti motora a regulátory ohrievača.Sú kompaktné, lacné a ľahko sa integrujú do obvodov, vďaka čomu sú ideálne pre aplikácie, kde vysoká energia manipulácie nie je hlavným problémom.

Nevýhody triekov

1. Znížená spoľahlivosť vo vysokorýchlostných alebo vysokom šumovom prostredí

Tríky sú vo všeobecnosti menej robustné ako SCR, keď sa používajú vo vysoko výkonných alebo elektricky hlučných prostrediach.Sú náchylnejšie na falošné spustenie v dôsledku elektrického hluku, ktorý obmedzuje ich používanie v ťažkých priemyselných aplikáciách, ak sú takéto podmienky bežné.

2. Citlivé na DV/DT (rýchlosť zmeny napätia)

Tríky sú citlivejšie na rýchle zmeny napätia, známe ako DV/DT.Náhle vrchol napätia môže neúmyselne spustiť zariadenie do vedenia, a to aj bez signálu brány.Na to, aby sa to týkalo, sú často potrebné ďalšie obvody snubných obvodov, ktoré môžu komplikovať dizajn.

3. Nižšie hodnotenie napätia a prúdu v porovnaní s SCRS

Aj keď sú vhodný pre mnoho priemyselných aplikácií spotrebiteľov a ľahkých, triacs majú nižšie možnosti manipulácie s napätím a napätia ako SCRS.Pre systémy s vysokým výkonom, najmä tie, ktoré pracujú pri vysokom napätí, sú SCR zvyčajne preferovanou voľbou.

4. Citlivosť kvadrantu môže viesť k neúmyselnému vedeniu

Trieky môžu byť spustené v rôznych „kvadrantoch“ v závislosti od polarity signálu brány a hlavných terminálov.Niektoré kvadranty sú citlivejšie ako iné, a ak sa v návrhu správne zohľadňujú, môže to viesť k náhodnému vedeniu alebo nespoľahlivej prevádzke.Aby ste zabezpečili spoľahlivý výkon, musíte starostlivo zvážiť podmienky jednotky Gate.

Aplikácie triekov

Trieky sú elektronické komponenty používané na reguláciu prietoku elektrickej energie striedavého prúdu.Nachádzajú sa v mnohých zariadeniach, ktoré musia prepnúť alebo upravovať napájanie.Tu je niekoľko bežných aplikácií:

Ľahké stmievanie

Tríky zohrávajú ústrednú úlohu v obvodoch Svetlených obvodov umožňovaním fázového riadenia striedavého napätia.Ovládaním bodu počas každého striedavého cyklu, pri ktorom sa TriAC zapína, účinne obmedzuje, koľko napätia dosiahne lampu.Táto technika, nazývaná kontrola fázového uhla, znižuje priemernú dodávanú energiu, stlmenie svetla bez toho, aby spôsobila blikanie.Trieky sú kompaktné a efektívne, vďaka čomu sú ideálne na montáž do stien a svietidiel.Okrem toho stmievače založené na Triac dobre fungujú s odporovými zaťaženiami, ako sú žiarovky.Moderné triac stmievače sú však tiež navrhnuté tak, aby zvládli novšie osvetľovacie technológie, vrátane určitých stlmiteľných LED a CFL.

Ovládače rýchlosti ventilátora

V domácich spotrebičoch, ako sú stropné ventilátory, ventilátory výfukových plynov a niektoré vetracie systémy, sa triacs bežne používajú na reguláciu rýchlosti motora.Upravením vodivého uhla striedavého cyklu riadia triacs množstvo napätia dosahujúceho motor ventilátora, čo následne zmení jeho rýchlosť.Toto poskytuje hladkú, nepretržitú kontrolu na rozdiel od úrovní pevnej rýchlosti.Regulátory ventilátorov založených na TriAC sú efektívnejšie a tichšie ako staršie mechanické metódy.Umožňujú tiež kompaktnejšie vzory bez pohyblivých častí.Vďaka tomu je triacs vynikajúcou voľbou pre energeticky efektívne kontrolu ventilátora s nízkym šumom v obytných aj komerčných prostrediach.

Regulátory

Trieky sa široko používajú v elektrických ohrievačoch, pecich a termostaticky kontrolovaných zariadeniach na riadenie hladín teploty.Triek pôsobí ako spínač a rýchlo zapína a vypína vykurovací prvok, aby sa udržala konštantná teplota.Toto rýchle prepínanie je často regulované termostatom alebo mikrokontrolérom, ktorý monitoruje teplotu pomocou senzorov.Pretože triacs nemajú pohyblivé časti, sú spoľahlivejšie a odolnejšie ako mechanické relé.Umožňujú tiež presnú kontrolu, čo pomáha znižovať spotrebu energie.V kuchynských pecách, ohrievačoch miestností a vodných kotlách pomáhajú riadiace systémy založené na TríC dosahovať konzistentný výkon a zlepšenú energetickú účinnosť.

Inteligentné domáce systémy

V aplikáciách inteligentných domov umožňujú triacs automatizáciu vysokorýchlostných zariadení pomocou signálov s nízkym napätím.Napríklad spínač inteligentného svetla alebo termostat môžu použiť triac na zapnutie alebo vypnutie prístroja na 230 V na základe príkazov alebo environmentálnych senzorov.Tríky umožňujú mikrokontrolérom a bezdrôtovým modulom ovládať zariadenia, ako sú svetlá, ventilátory a ohrievače bez toho, aby potrebovali veľké relé alebo fyzické spínače.To vedie k kompaktnejším a efektívnejším inteligentným domácim zariadeniam.Vďaka tichej operácii, nízkej spotrebe energie a spoľahlivosti triacov ich robia vhodné pre integráciu do inteligentných domácich systémov ovládaných aplikáciami alebo hlasovými asistentmi.

Priemyselná automatizácia

V priemyselnom prostredí sú triacs dôležité pre riadenie strojov a systémov poháňaných motormi.Používajú sa na reguláciu napájania do elektrických motorov, čerpadiel a kompresorov nastavením fázového uhla striedavého napätia.Pomáha to pri riadení rýchlosti, krútiaceho momentu a celkovej energetickej účinnosti.Trieky sa tiež používajú v tuhých štátoch na prepínanie ťažkých zaťažení bez mechanického opotrebenia, vďaka čomu sú spoľahlivejšie pre nepretržité priemyselné operácie.Tieto aplikácie majú úžitok z rýchlych prepínajúcich schopností spoločnosti Trícs, nízkych potrieb údržby a kompaktného dizajnu.Vo výrobných a spracovateľských závodoch prispievajú triacs k automatizácii, zníženiu nákladov a zlepšeniu kontroly nad komplexnými elektrickými systémami.

Populárne modely triac

Dva široko používané modely triac sú BT136 a BT139.BT136 je vhodný pre aplikácie s nízkym a stredným výkonom, manipuluje s až 4 AMP a často sa používa v zariadeniach pre domácnosť, ako sú stmievače, časovače a radiče s nízkym výkonom.Na druhej strane BT139 podporuje vyššie súčasné zaťaženie až do 16 AMP a je vhodnejšie pre priemyselné alebo ťažšie domáce použitie.Oba modely sú bežne spárované s mikrokontrolérmi alebo optoizolátormi, ktoré umožňujú presné prepínanie a izoláciu z kontrolných obvodov.

Záver

Tries sú malé, ale výkonné nástroje, ktoré pomáhajú ovládať elektrinu AC v mnohých každodenných zariadeniach.Sú skvelé na zapínanie a vypnutie vecí alebo na zmenu toho, koľko energie niečo dostane, napríklad stmievanie svetla alebo spomalenie ventilátora.Pretože pracujú v oboch smeroch, ukladajú priestor a znižujú počet častí potrebných v okruhu.Trieky sa nachádzajú v domácnostiach a továrňach a sú často kontrolované malými počítačmi, ako sú mikrokontroléry.Táto príručka vysvetlila, ako fungujú triacs, z čoho sú vyrobené, ako ich používať a kde sú najužitočnejšie.S týmito znalosťami budete pripravení zvoliť a používať pravý trik pre svoje vlastné projekty alebo produkty.
