Segment Code (CS) Register v segmentácii pamäte CPU: Kompletný sprievodca

CPU vykonáva programy prístupom k pokynom uloženým v pamäti a kľúčovou súčasťou tohto procesu je register segmentu kódu (CS).Register CS je potrebný v CPU, ktoré používajú model segmentovanej pamäte, najmä v starších systémoch, ako je architektúra X86.Tento článok vysvetľuje, ako register CS funguje s ukazovateľom inštrukcií (IP) na správu pamäte a prečo je dnes dôležité porozumenie segmentácie pamäte.

Katalóg

Aký je register segmentu kódu (CS)?

Segment kódu (CS) je špecializovaný register v CPU, ktorý obsahuje počiatočnú adresu (alebo základnú adresu) segmentu kódu v pamäti.Segment kódu je špecializovaná pamäťová oblasť, ktorá obsahuje spustiteľný kód programu.Register CS preto poukazuje na miesto v pamäti, kde sa ukladajú pokyny pre program, čo umožňuje CPU načítať a vykonávať tieto pokyny.Úloha registra CS sa stáva jasnejšou, keď uvažujeme o jeho vzťahu s iným dôležitým registrom: ukazovateľ inštrukcií (IP).Zatiaľ čo register CS obsahuje počiatočnú adresu segmentu kódu, register IP sleduje kompenzáciu Adresa ďalšej inštrukcie, ktorá sa má vykonať v tomto segmente.Registre CS a IP spoločne tvoria logickú adresu, ktorá umožňuje CPU určiť presné umiestnenie ďalšej inštrukcie v pamäti.Napríklad:

CS = základná adresa segmentu kódu

IP = kompenzačná adresa ďalšej inštrukcie

V kombinácii CPU počíta fyzickú adresu ako CS: IP nájsť a vykonať ďalšiu inštrukciu.

Segmentovaný pamäťový model

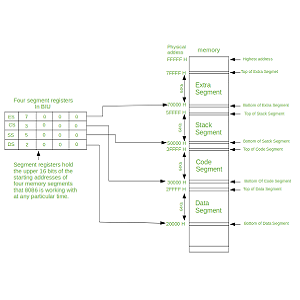

Aby sme pochopili, prečo existuje register CS, je potrebné porozumieť modelu segmentovanej pamäte, ktorý sa bežne používal v starších architektúrach, ako sú procesory X86.V tomto modeli je pamäť rozdelená na segmenty, z ktorých každý slúži na iný účel:

• Segment kódu (CS): Ukladá spustiteľný kód.

• Dátový segment (DS): Ukladá premenné a údaje používané programom.

• Segment Stack (SS): Spravuje funkčné hovory, miestne premenné a riadiaci tok.

• Extra segment (ES): Používa sa na ďalšie ukladanie údajov.

Model segmentovanej pamäte bol navrhnutý tak, aby poskytoval štruktúrovaný prístup k správe pamäte, čo uľahčuje rozdelenie pamäte do rôznych oblastí pre kód, dáta a zásobník.Tento prístup umožnil CPU efektívnejšie spravovať pamäť a poskytoval lepšiu ochranu pamäte udržiavaním rôznych typov údajov v samostatných segmentoch.V skorých výpočtových systémoch mohla CPU prístup k obmedzenému množstvu pamäte naraz.Model segmentovanej pamäte umožnil programátorom pracovať s väčším množstvom pamäte rozdelením na menšie, zvládnuteľnejšie sekcie.Tento dizajn tiež pomohol znížiť veľkosť adries, pretože registre segmentov by mohli držať základné adresy, zatiaľ čo kompenzácie (napríklad IP) by boli menšie hodnoty pridané do základne.Zatiaľ čo moderné procesory často používajú model plochej pamäte, kde sa s všetkou pamäťou považuje za jediný kontinuálny priestor, princípy segmentácie stále ovplyvňujú dizajn CPU.V skutočnosti niektoré moderné systémy naďalej používajú segmentáciu na konkrétne účely, ako je ochrana pamäte a virtualizácia.

Vzťah medzi registrmi CS a IP

V centrálnej spracovateľskej jednotke počítača (CPU) je vzťah registra medzi registrom CS (segment Code) a registrom IP (Inštrukčný ukazovateľ) dôležitý pre proces načítania a vykonávania pokynov.Tieto dva registre spoločne určujú umiestnenie ďalšej inštrukcie v pamäti a zabezpečte, aby CPU presne vie, čo sa má vykonať v každom kroku toku programu.

Register CS obsahuje počiatočnú adresu konkrétneho segmentu v pamäti, kde sa nachádza spustiteľný kód.Toto adresovanie založené na segmente je potrebné v architektúrach segmentovanej pamäte, čo umožňuje CPU rozdeliť pamäť do logických sekcií pre rôzne typy údajov, ako sú kód, zásobník a dátové segmenty.Na druhej strane IP register pôsobí ako ukazovateľ, ktorý sleduje ďalšiu inštrukciu, ktorá sa má vykonať v aktuálnom segmente kódu.Register IP obsahuje hodnotu ofset, ktorá označuje, do akej miery od východiskového bodu segmentu kódu je umiestnená ďalšia inštrukcia.

V praxi tento vzťah funguje takto: CPU najskôr znie adresu uloženú v registri CS, aby identifikovala východiskový bod segmentu kódu v pamäti.Potom používa hodnotu uloženú v registri IP na výpočet presného umiestnenia nasledujúcej inštrukcie pridaním posunu IP do základnej adresy poskytnutej registrom CS.Kombinácia týchto dvoch hodnôt, základná adresa z registra CS a offset z registra IP poskytuje adresu fyzickej pamäte, kde je uložená ďalšia inštrukcia.

Po vypočítaní fyzickej adresy CPU načíta inštrukciu z pamäte, dekóduje ju a vykoná ju.Po vykonaní sa register IP aktualizuje tak, aby ukazoval na ďalšiu inštrukciu v sekvencii a proces sa opakuje.Tento kontinuálny cyklus načítania, dekódovania a vykonávania pokynov je základným mechanizmom, pomocou ktorého CPU vykonáva programy.Registre CS a IP spolupracujú na zabezpečení toho, aby CPU presne vie, kde hľadať v pamäti, aby našli ďalšiu inštrukciu, ktorá sa má vykonať.Tento vzťah je dobrý na udržanie správneho toku programov vykonávania, najmä v systémoch so segmentovanými architektúrami pamäte.

Prečo CS Register je dôležitý v programovaní?

Register CS je vynikajúci v programovaní a vývoji systémov na nízkej úrovni, najmä v prostrediach, ktoré sa spoliehajú na modely segmentovanej pamäte.Definuje hranice segmentu kódu, v ktorých sa ukladajú spustiteľné pokyny, a pomáha zabezpečiť, aby programy spustili v rámci priradeného pamäťového priestoru.Na zabránenie chýb a udržanie stability systému je potrebné správne riadiť tieto hranice segmentu.Jedným z bežných problémov so zlým riadením segmentov je porušenia prístupu.Vyskytujú sa, keď sa program pokúša nadšenú pamäť mimo určeného segmentu kódu, čo vedie k nehodám alebo neočakávanému správaniu.Napríklad, ak program presahuje veľkosť segmentu kódu, môže prepísať susednú pamäť, čo by malo za následok poškodené údaje alebo nevyspytateľný výkon.

Ďalším rizikom je nepredvídateľné správanie programu v dôsledku nesprávneho používania registra CS.Keď CPU vykonáva pokyny z nezamýšľaných oblastí pamäte, systém sa môže správať nepredvídateľne alebo sa úplne havaruje.Bol to častý problém v starších systémoch, ktoré používali segmentovanú pamäť, ako sú architektúry skorých X86, kde programátori museli starostlivo spravovať registre ako CS, DS (segment dátového) a SS (segment zásobníka).Aj keď moderné systémy často používajú modely s plochou pamäťou, porozumenie registra CS je pre vás dôležité, aby ste pracovali v zabudovaných systémoch, návrh operačného systému alebo iné polia, ktoré vyžadujú priame ovládanie pamäte.V týchto oblastiach efektívne riadenie hraníc pamäte zaisťuje spoľahlivosť systému, zabraňuje korupcii údajov a vyhýba sa ťažko diagnostikovaniu chýb.Pre programátorov na nízkej úrovni je mastering registra CS kľúčovou súčasťou budovania stabilného a efektívneho softvéru.
