Výber správnej zástrčky napájacieho adaptéra: Sprievodca vstupom striedavého prúdu a výstupom jednosmerného prúdu

Zástrčky napájacieho adaptéra vám umožňujú pripojiť vaše zariadenia k zdroju napájania a udržiavať ich v chode.V tomto článku sa dozviete, čo robia vstupné zástrčky striedavého prúdu a výstupné konektory jednosmerného prúdu a prečo sú dôležité.Preskúmate tiež rôzne typy zástrčiek používaných po celom svete spolu s napätím, frekvenciou a bezpečnostnými funkciami.Okrem toho budete rozumieť typom konektorov a tomu, kde sa bežne používajú.

Katalóg

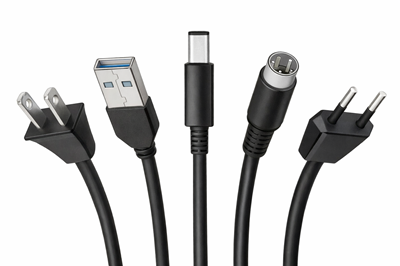

Obrázok 1. Prehľad zástrčiek napájacieho adaptéra

Čo sú to AC vstupné zástrčky?

Vstupné zástrčky striedavého prúdu sú komponenty, ktoré pripájajú napájací adaptér k zásuvke v stene na príjem striedavého prúdu (AC).Slúžia ako vstupný bod elektrickej energie zo siete do adaptéra.Tieto zástrčky sú navrhnuté tak, aby bezpečne prenášali elektrickú energiu zo zásuvky do vnútorných obvodov napájacieho adaptéra.Ich primárnou funkciou je zabezpečiť stabilné a bezpečné pripojenie k zdroju energie.Vstupné AC zástrčky sú skvelé na to, aby umožnili efektívne fungovanie akéhokoľvek napájacieho adaptéra.Bežne sú integrované do napájacích káblov alebo priamo pripevnené k telám adaptérov.Konštrukcia zabezpečuje konzistentné dodávanie vstupnej energie do adaptéra na konverziu.Bez vstupných zástrčiek striedavého prúdu by napájacie adaptéry neboli schopné prijímať energiu zo siete.

Bežné typy AC zástrčiek

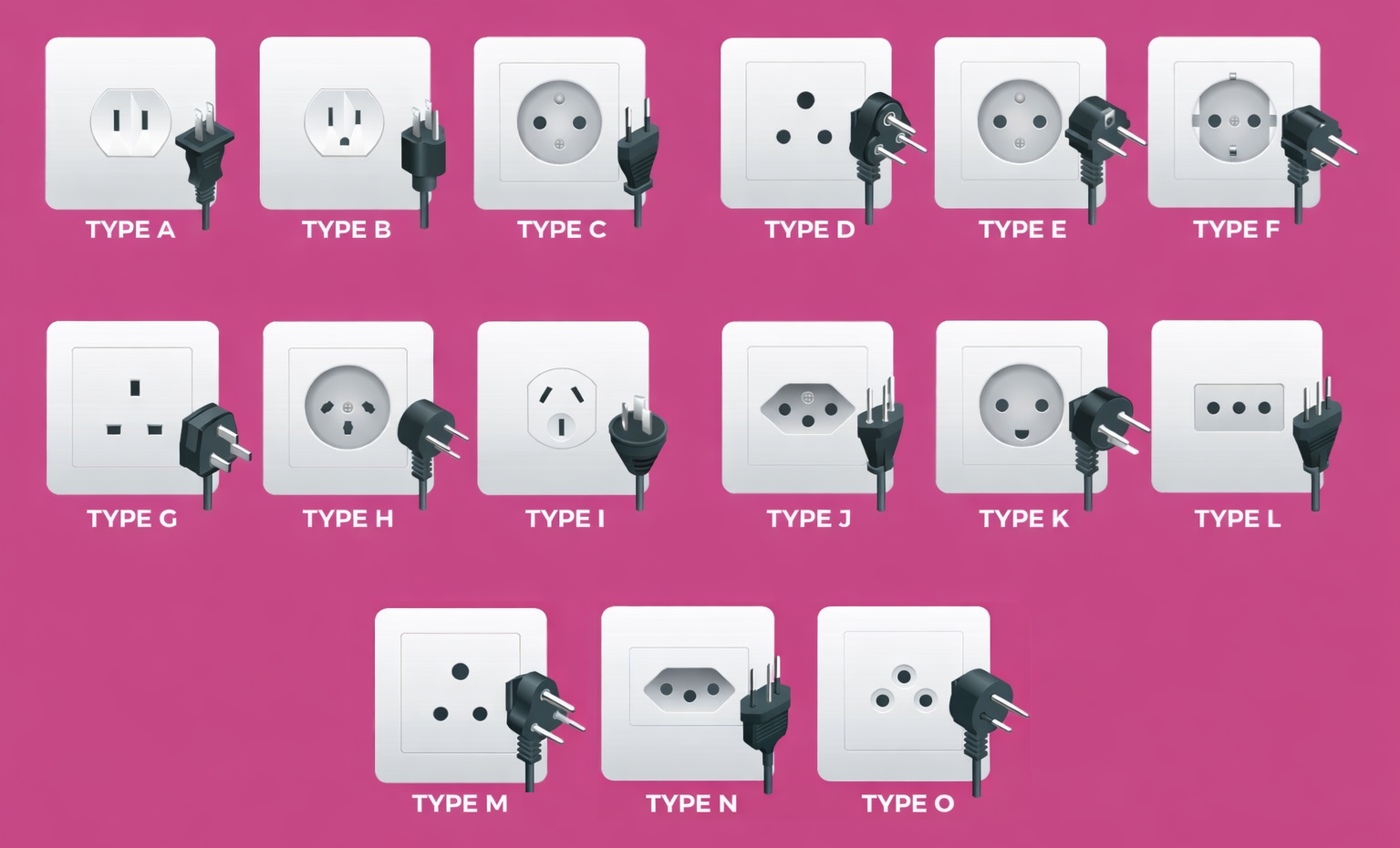

Obrázok 2. Globálne typy AC zástrčky

• Typ A - Typ A je dvojkolíková zástrčka s plochými paralelnými čepeľami a bez uzemňovacieho kolíka.Používa sa hlavne v Spojených štátoch, Kanade, Mexiku a Japonsku.V porovnaní s inými typmi je to jeden z najjednoduchších a najľahších prevedení.Táto zástrčka sa bežne používa pre zariadenia s nízkou spotrebou energie, ako sú nabíjačky telefónov a drobná elektronika.Jeho široké využitie z neho robí štandard pre základnú spotrebnú elektroniku.Vďaka jednoduchosti typu A je nákladovo efektívny a ľahko sa vyrába.

• Typ B - Typ B je podobný typu A, ale obsahuje dodatočný okrúhly uzemňovací kolík.Je široko používaný v Severnej Amerike a častiach Strednej Ameriky.V porovnaní s typom A poskytuje lepšiu bezpečnosť vďaka funkcii uzemnenia.Táto zástrčka sa bežne používa pre spotrebiče, ktoré vyžadujú vyššie bezpečnostné normy.Je to dôležité v prostrediach, kde je potrebná elektrická ochrana.Typ B je štandardnou voľbou pre rezidenčné aj komerčné aplikácie.

• Typ C - Typ C je zástrčka s dvoma kruhovými kolíkmi bežne známa ako Eurozástrčka.Je široko používaný v Európe, Ázii a Južnej Amerike.V porovnaní s typom A a B je univerzálnejšie kompatibilný s mnohými typmi zásuviek.Táto zástrčka sa zvyčajne používa pre zariadenia s nízkou spotrebou energie, ako sú nabíjačky a malé spotrebiče.Jeho kompaktný dizajn umožňuje jednoduché použitie vo viacerých regiónoch.Typ C hrá dôležitú úlohu v medzinárodnom cestovaní vďaka svojej širokej kompatibilite.

• Typ D - Typ D je zástrčka s tromi okrúhlymi kolíkmi usporiadaná do trojuholníkového vzoru.Používa sa hlavne v Indii, Nepále a niektorých afrických krajinách.V porovnaní s typom C podporuje zariadenia, ktoré vyžadujú stabilnejšie pripojenie.Táto zástrčka sa bežne používa v regiónoch so staršími elektrickými normami.Jeho konštrukcia umožňuje zvládať mierne požiadavky na napájanie.Typ D zostáva dôležitý pri udržiavaní kompatibility v rámci svojej regionálnej infraštruktúry.

• Typ E - Typ E je dvojkruhová zástrčka s otvorom pre uzemňovací kolík v zásuvke.Bežne sa používa vo Francúzsku, Belgicku a Poľsku.V porovnaní s typom C obsahuje uzemňovací mechanizmus pre väčšiu bezpečnosť.Táto zástrčka sa používa pre zariadenia s nízkym aj stredným výkonom.Je to dôležité pre udržanie bezpečných elektrických spojení v európskych systémoch.Typ E je často kompatibilný so zásuvkami typu F.

• Typ F - Typ F, tiež známy ako zástrčka Schuko, obsahuje dva okrúhle kolíky s uzemňovacími svorkami.Je široko používaný v Nemecku, Španielsku a mnohých európskych krajinách.V porovnaní s typom E používa bočné uzemnenie namiesto kolíka.Táto zástrčka sa bežne používa pre spotrebiče s vyšším výkonom.Jeho silný dizajn poskytuje bezpečné a stabilné pripojenie.Typ F je potrebný v moderných európskych elektrických systémoch.

• Typ G - Typ G je trojkolíková zástrčka s pravouhlými kolíkmi usporiadanými v trojuholníkovom usporiadaní.Používa sa v Spojenom kráľovstve, Írsku a niekoľkých ázijských krajinách.Oproti iným typom má robustnejšiu a väčšiu štruktúru.Táto zástrčka sa bežne používa v domácich aj kancelárskych zariadeniach.Je to dôležité pre zabezpečenie pevného a stabilného spojenia.Typ G je široko uznávaný pre svoju odolnosť.

• Typ H - Typ H je trojkolíková zástrčka s kolíkmi usporiadanými do jedinečnej trojuholníkovej formácie.Používa sa predovšetkým v Izraeli a blízkych regiónoch.V porovnaní s typom C má výrazný dizajn, ktorý obmedzuje kompatibilitu.Táto zástrčka sa používa v obytných aj komerčných prostrediach.Zabezpečuje správne prepojenie v rámci svojho špecifického regionálneho systému.Typ H je dôležitý pre zachovanie štandardizovanej elektrickej bezpečnosti vo svojom regióne.

• Typ I - Typ I je zástrčka s dvoma plochými uhlovými kolíkmi a niekedy aj uzemňovacím kolíkom.Bežne sa používa v Austrálii, na Novom Zélande a v China.V porovnaní s typom A poskytuje šikmý dizajn bezpečnejšie uchytenie.Táto zástrčka sa používa v širokej škále elektrických zariadení.Podporuje domáce aj priemyselné aplikácie.Typ I je dobrý v regiónoch s modernou elektrickou infraštruktúrou.

• Typ J - Typ J je trojkolíková zástrčka s okrúhlymi kolíkmi vrátane uzemňovacieho kolíka.Používa sa najmä vo Švajčiarsku a Lichtenštajnsku.V porovnaní s typom C ponúka dodatočné uzemnenie pre bezpečnosť.Táto zástrčka sa bežne používa v domácnostiach aj kanceláriách.Zabezpečuje stabilné a bezpečné elektrické pripojenie.Typ J je dôležitý pre udržanie vysokých bezpečnostných štandardov vo svojom regióne.

• Typ K - Typ K je trojkolíková zástrčka s okrúhlymi kolíkmi a uzemňovacím kolíkom.Používa sa predovšetkým v Dánsku a Grónsku.V porovnaní s typom F má trochu inú konfiguráciu uzemnenia.Táto zástrčka sa používa pre domáce aj komerčné zariadenia.Zabezpečuje kompatibilitu v rámci dánskeho elektrického systému.Typ K je dôležitý pre dodržanie miestnych elektrických noriem.

• Typ L - Typ L je zástrčka s tromi okrúhlymi kolíkmi usporiadaná v priamke.Používa sa najmä v Taliansku a niektorých častiach severnej Afriky.V porovnaní s typom C podporuje aplikácie s vyšším prúdom.Táto zástrčka sa používa ako v malej elektronike, tak aj vo väčších spotrebičoch.Poskytuje stabilné a konzistentné pripojenie.Typ L je dôležitý pre taliansky štandardizovaný elektrický systém.

• Typ M - Typ M je väčšia verzia typu D s tromi okrúhlymi čapmi.Používa sa v Južnej Afrike a niektorých susedných krajinách.V porovnaní s typom D je určený pre aplikácie s vyšším výkonom.Táto zástrčka sa bežne používa v ťažkých spotrebičoch.Jeho väčšia veľkosť mu umožňuje zvládnuť väčšiu elektrickú záťaž.Typ M je dôležitý pre priemyselné a vysokovýkonné prostredia.

• Typ N - Typ N je zástrčka s tromi okrúhlymi kolíkmi štandardizovaná v Brazílii a Južnej Afrike.Je navrhnutý pre vyššiu bezpečnosť a kompatibilitu.V porovnaní s typom C obsahuje uzemnenie pre dodatočnú ochranu.Táto zástrčka sa používa v domácich aj komerčných zariadeniach.Podporuje moderné elektrické štandardy vo svojich regiónoch.Typ N hrá dôležitú úlohu v novších infraštruktúrnych systémoch.

• Typ O - Typ O je zástrčka s tromi okrúhlymi kolíkmi používaná hlavne v Thajsku.Je určený na podporu moderných elektrických systémov v regióne.V porovnaní so staršími typmi zástrčiek ponúka vylepšené bezpečnostné funkcie.Táto zástrčka sa používa v domácich aj komerčných aplikáciách.Zabezpečuje kompatibilitu s miestnymi elektrickými normami.Typ O je dôležitý pre podporu štandardizovaných energetických systémov v Thajsku.

Napätie a frekvencia vstupných zástrčiek striedavého prúdu

Napájacie adaptéry sú zvyčajne navrhnuté tak, aby fungovali v širokom rozsahu vstupného napätia, bežne od 100 V do 240 V AC.Táto flexibilita umožňuje používanie zariadení v rôznych krajinách bez toho, aby si vyžadovali samostatné napájanie.Adaptér sa automaticky prispôsobí prichádzajúcemu napätiu, aby sa udržal stabilný výkon.Táto vlastnosť je dôležitá najmä pre modernú elektroniku používanú na svetových trhoch.Široká podpora napätia pomáha predchádzať poškodeniu spôsobenému nesúladom napätia.Zlepšuje tiež pohodlie používania zariadení počas cestovania.

Vstupné striedavé napájanie funguje okrem napätia aj pri štandardných frekvenciách 50 Hz alebo 60 Hz.Tieto hodnoty frekvencie predstavujú, ako často sa elektrický prúd strieda za sekundu.Napájacie adaptéry sú skonštruované tak, aby efektívne zvládali obe frekvencie bez ovplyvnenia výstupného výkonu.To zaisťuje konzistentnú prevádzku bez ohľadu na regionálne elektrické normy.Podpora oboch typov frekvencií zvyšuje kompatibilitu medzi rôznymi systémami napájania.Výsledkom je, že väčšina moderných adaptérov je navrhnutá pre univerzálne vstupné podmienky.

Zástrčky striedavého prúdu s dvoma hrotmi vs s tromi hrotmi

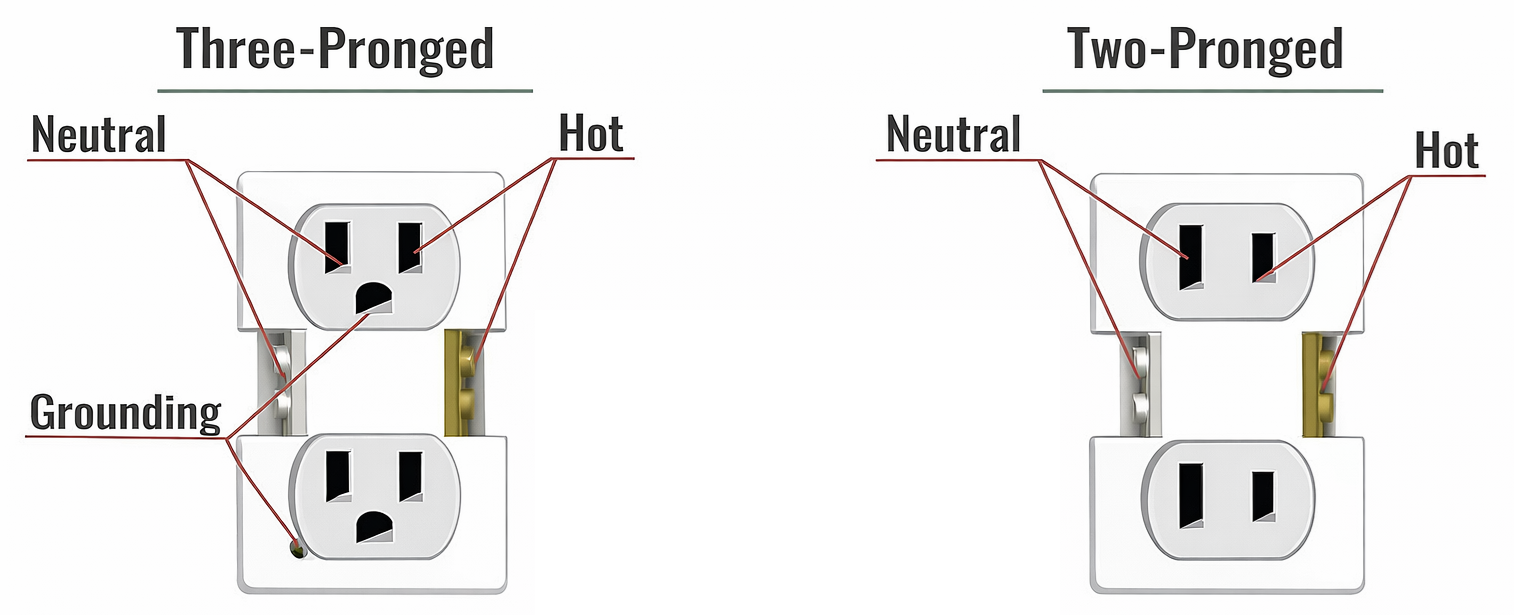

Obrázok 3. Štruktúra zástrčky s dvoma hrotmi vs. s tromi hrotmi

Dvojkolíkové zástrčky pozostávajú z dvoch elektrických kontaktov, ktoré sa pripájajú k živému a neutrálnemu vodiču zdroja energie.Bežne sa používajú v zariadeniach, ktoré pre bezpečnú prevádzku nevyžadujú uzemnenie.Tieto zástrčky sú ľahké a majú jednoduchší dizajn, vďaka čomu sú vhodné pre malú elektroniku.Často sa nachádzajú v nabíjačkách, lampách a nízkoenergetických spotrebičoch.Dvojkolíkové zástrčky sú široko používané kvôli ich kompaktnej štruktúre.Poskytujú však základnú ochranu a neobsahujú dodatočné bezpečnostné uzemnenie.

Trojkolíkové zástrčky obsahujú ďalší kolík určený na uzemnenie, čo zvyšuje elektrickú bezpečnosť.Toto uzemnenie pomáha predchádzať úrazu elektrickým prúdom bezpečným nasmerovaním prebytočného prúdu na zem.Tieto zástrčky sa zvyčajne používajú v zariadeniach s vyššími požiadavkami na napájanie alebo v kovových krytoch.Ponúkajú zlepšenú ochranu pred elektrickými poruchami a skratmi.Trojkolíkové zástrčky sa bežne vyskytujú v zariadeniach, ako sú počítače, chladničky a priemyselné zariadenia.Ich konštrukcia zaisťuje bezpečnejšiu prevádzku v náročných elektrických prostrediach.

Pevné verzus vymeniteľné AC zástrčky

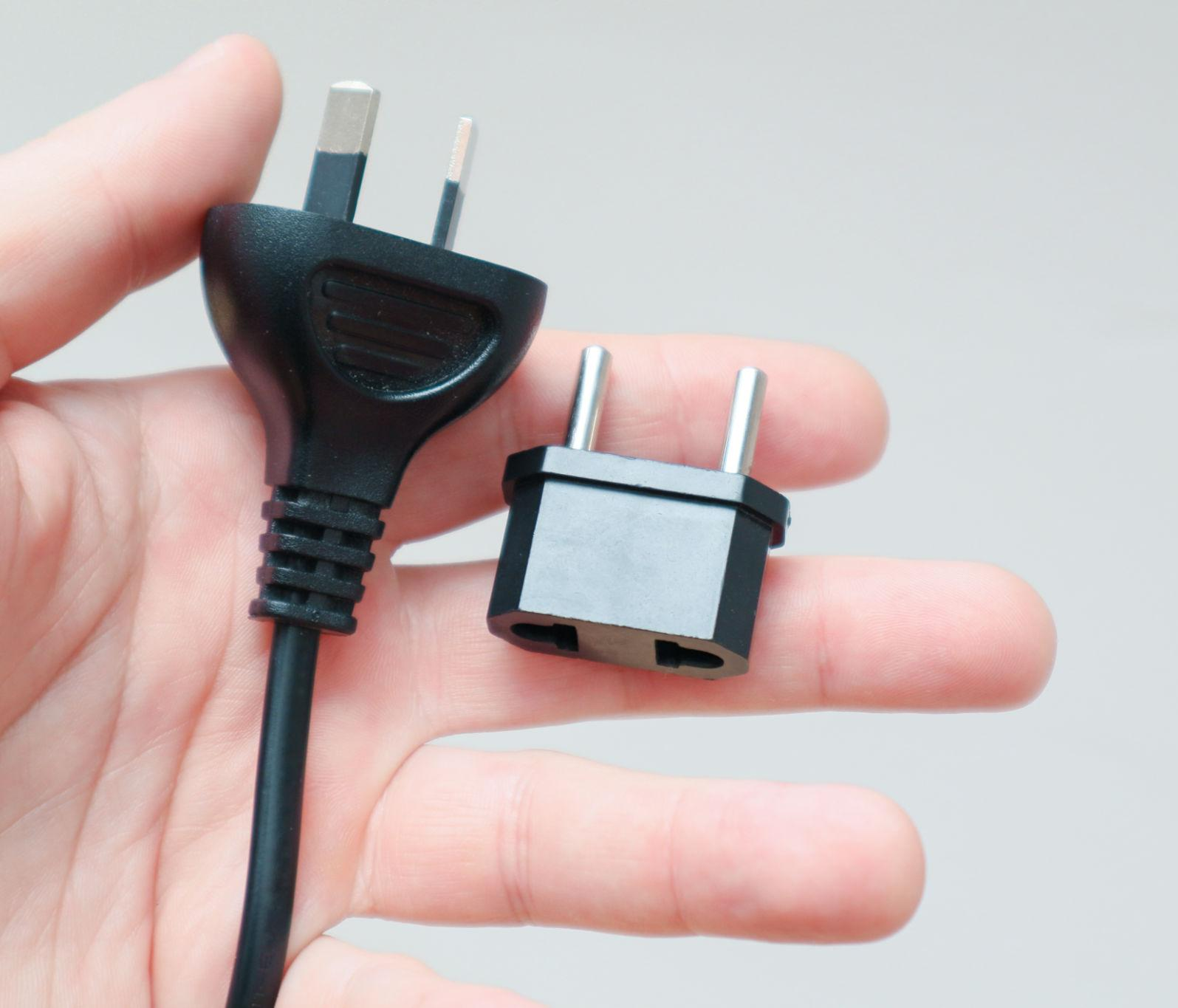

Obrázok 4. Dizajn s pevnou vs. vymeniteľnou zástrčkou

Pevné AC zástrčky sú natrvalo pripojené k napájaciemu adaptéru a nemožno ich odstrániť ani vymeniť.Tento dizajn poskytuje stabilné a odolné pripojenie pre každodenné použitie.Bežne sa používa v adaptéroch navrhnutých pre konkrétny región alebo krajinu.Pevné zástrčky sú jednoduché a znižujú riziko uvoľnenia spojov.Často sa uprednostňujú pre stacionárne zariadenia, ktoré sa často nepremiestňujú.Tento dizajn zaisťuje konzistentný výkon bez potreby ďalších komponentov.

Vymeniteľné AC zástrčky na druhej strane umožňujú zamieňať rôzne hlavy zástrčiek v závislosti od regiónu.Vďaka tomu sú veľmi užitočné pre cestovanie a medzinárodné aplikácie.Môžete ľahko pripojiť príslušný typ zástrčky pre rôzne krajiny.Táto flexibilita eliminuje potrebu viacerých adaptérov.Vymeniteľné systémy sa bežne používajú v univerzálnych napájacích adaptéroch.Poskytujú pohodlie pri zachovaní kompatibility v rámci rôznych elektrických noriem.

Čo sú výstupné DC konektory?

Výstupné konektory jednosmerného prúdu sú komponenty, ktoré dodávajú regulovaný jednosmerný prúd (DC) z napájacieho adaptéra do elektronického zariadenia.Slúžia ako konečný bod spojenia medzi zdrojom energie a napájaným zariadením.Tieto konektory zabezpečujú efektívny a spoľahlivý prenos premenenej elektrickej energie.Ich primárnou funkciou je poskytovať stabilný výstup, ktorý zodpovedá energetickým požiadavkám zariadenia.Výstupné konektory jednosmerného prúdu sú dôležité pre napájanie modernej elektroniky, ako sú notebooky, smerovače a prenosné zariadenia.Sú navrhnuté tak, aby udržali bezpečné a konzistentné spojenie počas prevádzky.Tieto konektory tiež podporujú bezpečnú prevádzku tým, že zabraňujú náhodnému odpojeniu.Ich dizajn im umožňuje bezpečne zapadnúť do vstupných portov zariadenia.Bez výstupných DC konektorov by napájacie adaptéry neboli schopné dodávať využiteľnú energiu do zariadení.

Bežné typy DC konektorov

Hlavňové konektory

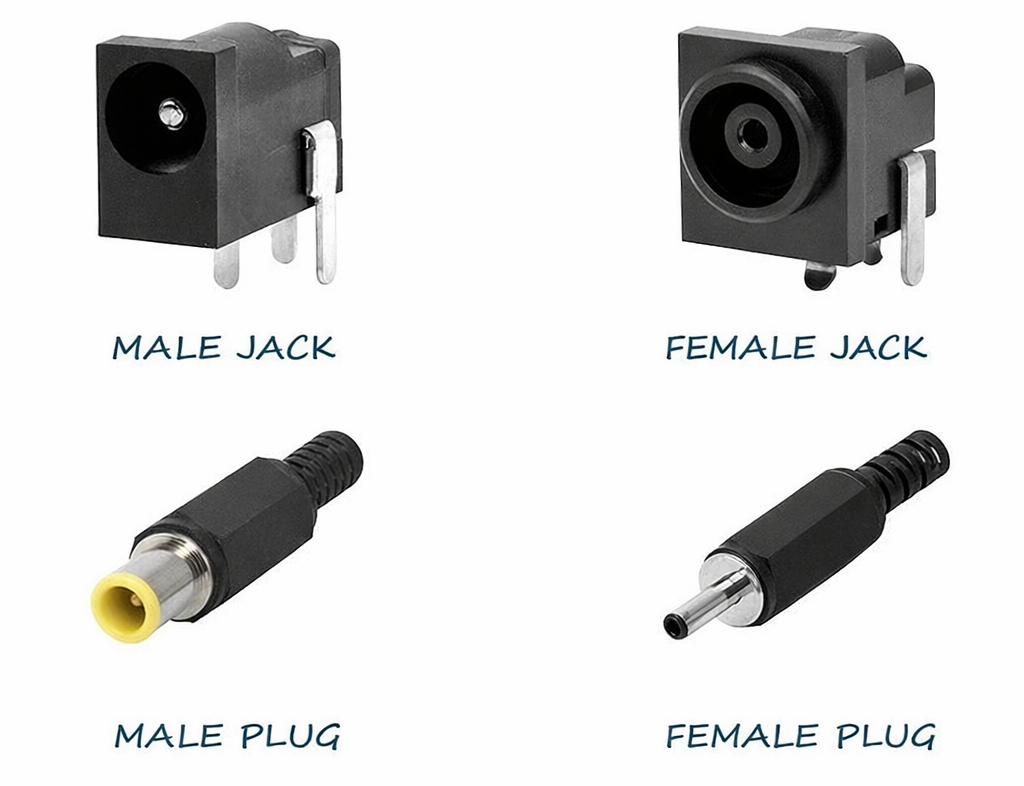

Obrázok 5. Typy konektorov hlavne

Hlavňové konektory sú valcové napájacie konektory bežne používané v aplikáciách jednosmerného prúdu.Pozostávajú z dutého vonkajšieho puzdra a vnútorného kolíka, ktorý vedie elektrický prúd.Tieto konektory sú široko používané v zariadeniach, ako sú smerovače, CCTV systémy a malá elektronika.Ich jednoduchá konštrukcia umožňuje jednoduché pripojenie a odpojenie počas používania.Barel konektory sú známe svojou spoľahlivosťou a konzistentným výkonom.Sú navrhnuté tak, aby poskytovali stabilný prenos energie s minimálnou stratou signálu.Ako je znázornené na obrázku, sú k dispozícii v mužskej aj ženskej konfigurácii pre bezpečné pripojenie.

DIN konektory

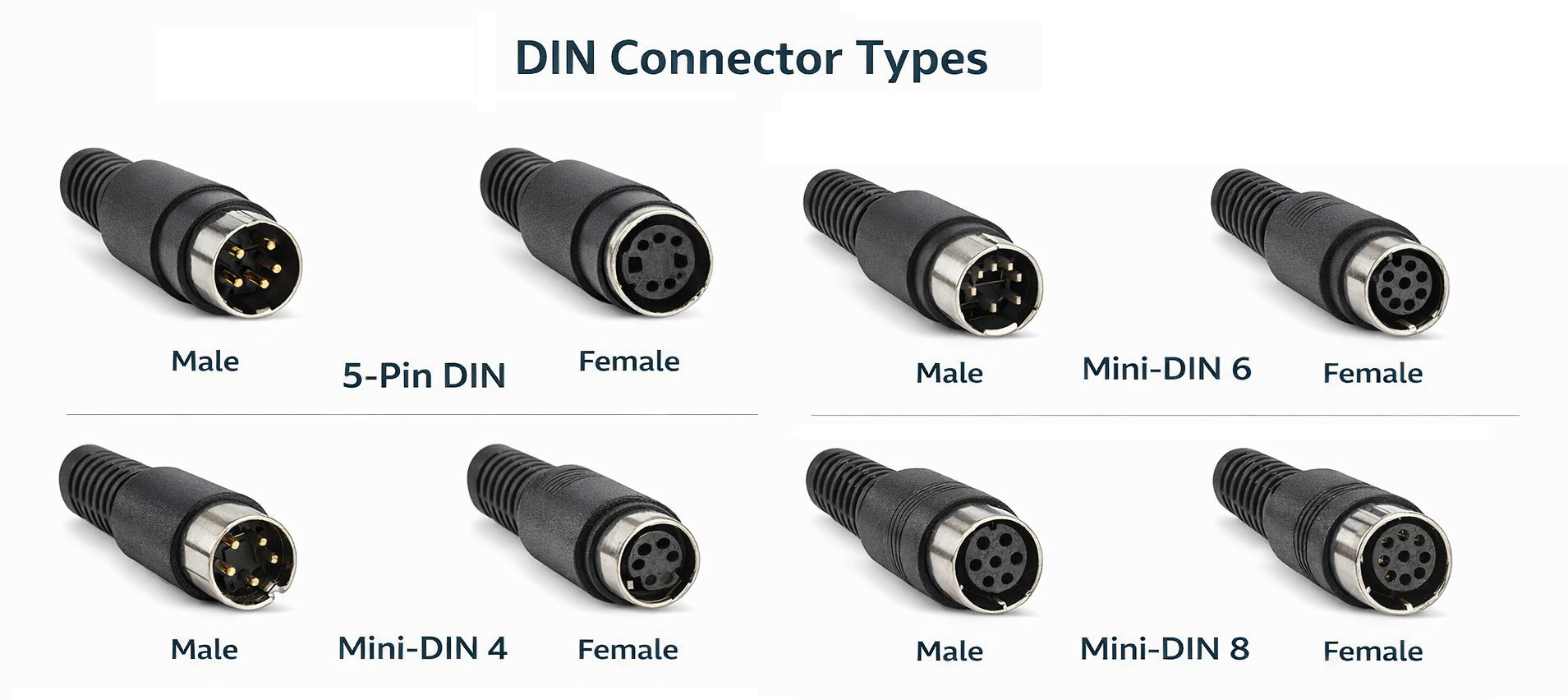

Obrázok 6. Typy konektorov DIN

DIN konektory sú kruhové konektory s viacerými kolíkmi usporiadanými v štandardizovanom vzore.Bežne sa používajú v špecializovaných elektronických zariadeniach a starších systémoch.Tieto konektory podporujú viacero signálových alebo napájacích pripojení v rámci jedného rozhrania.DIN konektory sú známe svojim bezpečným uzamykacím mechanizmom a presným zarovnaním kolíkov.Často sa používajú v audio zariadeniach, priemyselných systémoch a komunikačných zariadeniach.Ich dizajn zaisťuje stabilné a organizované spojenia.Obrázok znázorňuje rôzne konfigurácie kolíkov používané v rôznych typoch konektorov DIN.

USB konektory

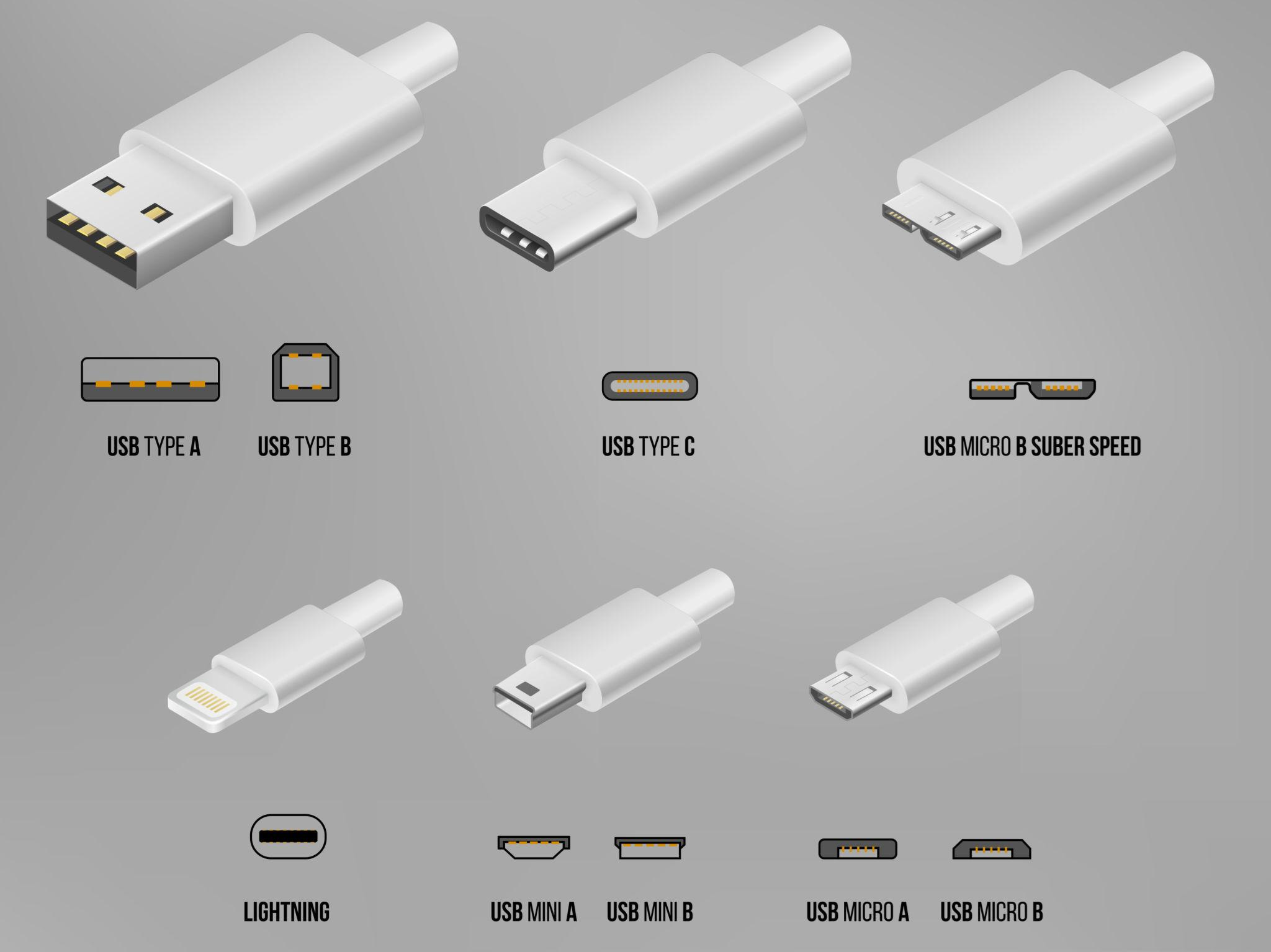

Obrázok 7. Typy konektorov USB

USB konektory sú štandardizované rozhrania používané na napájanie a prenos dát v modernej elektronike.Sú široko používané v smartfónoch, notebookoch a iných prenosných zariadeniach.Tieto konektory sú navrhnuté pre jednoduché použitie a univerzálnu kompatibilitu.USB konektory podporujú efektívny prenos energie naprieč širokou škálou zariadení.Ich konštrukcia umožňuje časté zapájanie a odpájanie bez poškodenia.Stali sa najbežnejším typom DC konektora v elektronike.Ako je znázornené na obrázku, v závislosti od zariadenia a aplikácie sa používajú rôzne formáty USB.

Rozdiely medzi AC vstupnými a DC výstupnými zástrčkami

Aspekt	Vstupné AC zástrčky	DC výstup Konektory
Primárna funkcia	Nakreslite elektrické napájanie z nástenných zásuviek	Doručiť konvertovaný výkon na elektronické zariadenia
Elektrický typ	Striedavý prúdový (AC) vstup	Jednosmerný prúd (DC) výstup
Umiestnenie v Systém	Vstupný bod napájacieho adaptéra	Výstupný bod z napájacieho adaptéra
Podmienka napájania	Neregulovane prichádzajúca elektrina	Regulované a stabilizovaný výstup
Štandardný základ	Definované podľa regionálne elektrotechnické normy	Definované podľa požiadavky na dizajn zariadenia
Prevádzkové Životné prostredie	Domácnosť resp priemyselné nástenné zásuvky	Elektronické vstupné porty zariadenia
Kompatibilita Rozsah	Obmedzené na predajne špecifické pre danú krajinu	Priradené k špecifické rozhrania zariadení
Štrukturálne Cieľ dizajnu	Pevné a bezpečné pripojenie k elektrickej sieti	Presné a stabilné pripojenie k zariadeniam
Bezpečná manipulácia	Navrhnuté pre riadiť vysokonapäťový vstup	Navrhnuté pre udržiavať bezpečný nízkonapäťový výstup
Smer z Tok energie	Z vonkajšieho zdroj do adaptéra	Od adaptéra po koncové zariadenie
Typické Aplikácia	Napájanie adaptéry z infraštruktúry	Dodávanie energie k elektronike
Pripojenie Rozhranie	Vložená zástrčka do zásuvky	Konektor vložené do portu zariadenia
Flexibilita	Obmedzené používateľom regionálny formát zástrčky	Prispôsobiteľné naprieč rôzne typy zariadení
Fyzické integrácia	Vstavaný resp odnímateľné hlavy zástrčky	Pripojené k výstupný kábel alebo hrot adaptéra
Systémová rola	Časť moci vstupná infraštruktúra	Súčasťou napájanie na úrovni zariadenia

Aplikácie rôznych konektorov napájacieho adaptéra

1. Spotrebná elektronika

Napájacie konektory sú široko používané v zariadeniach, ako sú smartfóny, notebooky a tablety.Zabezpečujú stabilné nabíjanie a efektívne dodávanie energie pre každodenné použitie.Tieto konektory podporujú moderný životný štýl, ktorý sa vo veľkej miere spolieha na prenosnú elektroniku.Ich spoľahlivosť priamo ovplyvňuje výkon a skúsenosti zariadenia.

2. Sieťové vybavenie

Smerovače, modemy a prepínače sa pri nepretržitej prevádzke spoliehajú na DC konektory.Stabilné napájacie pripojenia sú dôležité na udržanie nepretržitého internetového pripojenia.Tieto konektory podporujú dlhé prevádzkové hodiny bez poruchy.Ich odolnosť je dôležitá pre domáce aj kancelárske siete.

3. Priemyselné zariadenia

Priemyselné stroje používajú špecializované konektory pre konzistentné a bezpečné dodávanie energie.Tieto konektory sú navrhnuté tak, aby zvládli náročné prostredia a nepretržité používanie.Zabezpečujú spoľahlivú prevádzku automatizačných systémov a riadiacich jednotiek.Ich výkon je skvelý vo výrobných a výrobných procesoch.

4. Audio a video systémy

Konektory sa používajú v zosilňovačoch, reproduktoroch a mediálnych zariadeniach na poskytovanie stabilného napájania.Pomáhajú udržiavať konzistentný výkon v zábavných systémoch.Spoľahlivé pripojenia zabraňujú prerušeniam počas prehrávania zvuku alebo videa.Tieto konektory sa používajú pre domáce aj profesionálne nastavenia.

5. Zdravotnícke pomôcky

Lekárske vybavenie závisí od bezpečných napájacích konektorov pre bezpečnú prevádzku.Tieto konektory zabezpečujú nepretržitú funkčnosť zdravotníckych zariadení.Vyžaduje sa spoľahlivosť, aby sa predišlo poruchám systému počas používania.Zohrávajú úlohu pri udržiavaní bezpečnosti pacienta a presnosti zariadenia.

6. Automobilové a prenosné systémy

Napájacie konektory sa používajú v elektronike vozidiel a prenosných napájacích systémoch.Podporujú zariadenia, ako sú jednotky GPS, palubné kamery a prenosné nabíjačky.Tieto konektory musia odolať pohybu a rôznym podmienkam.Ich dizajn zaisťuje konzistentnú dodávku energie v mobilných prostrediach.

Záver

Zástrčky napájacieho adaptéra zaisťujú spoľahlivý prenos energie pripojením zariadení k zdrojom napájania a dodávaním správneho typu elektriny.Vstupné AC zástrčky sa líšia podľa regiónu a dizajnu, zatiaľ čo výstupné DC konektory poskytujú stabilné napájanie vhodné pre konkrétne zariadenia.Funkcie ako kompatibilita napätia, uzemnenie a vymeniteľné konštrukcie zlepšujú bezpečnosť a použiteľnosť.Pochopenie týchto komponentov pomáha zabezpečiť správny výber, kompatibilitu a efektívnu prevádzku v rôznych aplikáciách.
