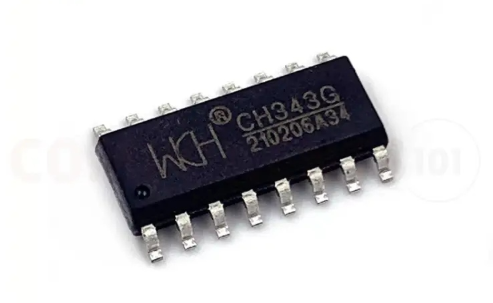

CH343: Vysoko výkonný čip USB na sériový konvertor

V dnešnom neustále sa rozvíjajúcom svete digitálnej komunikácie vyniká čip z autobusu CH343 USB ako všestranné a robustné riešenie pre bezproblémovú výmenu údajov.CH343, ktorý vychádza z nadácie stanovenej jej predchodcom, CH340, posúva výkon na ďalšiu úroveň s vyššími rýchlosťami prenosu údajov, flexibilnou podporou napätia IO a pokročilými funkciami, ako je automatická detekcia prenosu.Či už ide o vývoj mikrokontrolérov, priemyselné systémy alebo DIY Electronics, kompaktný dizajn a kompatibilita CH343 z neho robí dynamický komponent v moderných projektoch.Tento článok poskytuje komplexný sprievodca funkciami CH343, konfigurácie PIN, poznatkov o dizajne, aplikáciách a alternatívach.Zistite, ako tento výkonný čip môže optimalizovať vaše potreby v oblasti komunikácie a inovácií.

Katalóg

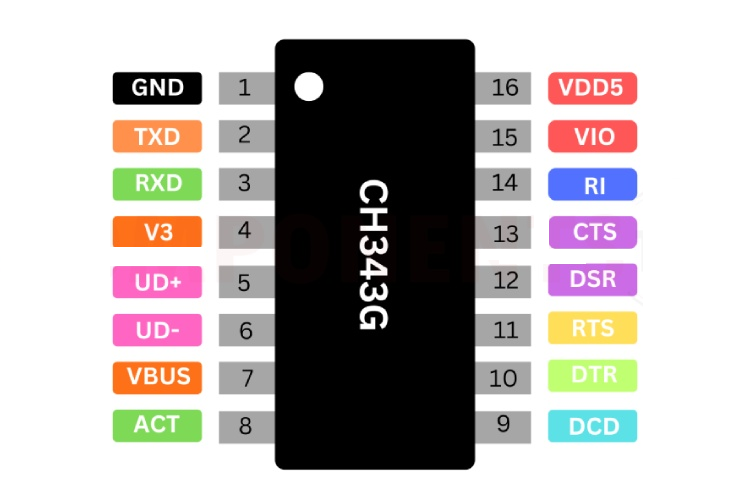

Konfigurácia PIN

OP16 PIN NO	ESSOP10 PIN NO	QFN16 PIN NO	Názov kolíka	Typ kolíka	Popis PIN
16	4	3	Vdd5	Moc	Vstup napájania napájacieho napätia regulátora výkonu vyžaduje externý oddeľovací kondenzátor
15	7	1	VIO	Moc	Vstup napájania portu I/O vyžaduje externé oddelenie kondenzátor
1	3,0	2,0	GND	Moc	Uzemniť
4	10	6	V3	Moc	Výstup interného regulátora výkonu;Vstup výkonu jadra a USB Pripojte sa k VDD5, keď VDD5 <3,6V, pripojte sa k oddeleniu kondenzátora, keď VDD5> 3,6V
5	1	7	Ud+	USB	Pripojte sa priamo k signálu USB D+, bez externého odporu
6	2	8	Ud-	USB	Pripojte sa priamo k signálu USB D-, bez externého odporu
7	Žiadny	9	VBUS	V	Vstup detekcie stavu VBUS v zbernici USB, integrovaný rozruchový rezistor
2	8	4	Txd	Z	Vysielať asynchrónny výstup údajov, nečinný stav je vysoký vyrovnanie
3	9	5	Rxd	V	Prijímajte asynchrónny vstup údajov, integrované vytiahnutie rezistor
13		15	CTS	V	Vstupný signál modemu je na odosielanie čistý, aktívny nízky
	6		CTS alebo DTR	Predvolený vstup, prepnite na výstup automaticky	Predvolená hodnota je vstupný signál modemu, vymaže na odosielanie, aktívny nízky. Keď počítačový softvér nastaví DTR na platné, automaticky sa prepne na modem Výstupný signál, dátový terminál pripravený, aktívny nízky
12	Žiadny	14	Dsr	V	Vstupný signál modemu, pripravená na sadu údajov, aktívna nízka
14	Žiadny	16	RI	V	Vstupný signál modemu, indikátor krúžku, aktívny nízky
9	Žiadny	11	DCD	V	Vstupný signál modemu, detekcia nosiča údajov, aktívny nízky
10	Žiadny	12	Dtr/tnow	Z	Výstupný signál modemu, dátový terminál pripravený, aktívny nízky.Či Počas zapnutia je zistený externý rezistor indikácia stavu o vysielaní sériového portu, aktívne vysoké
11	5	13	Rts	Z	Výstupný signál modemu, žiadosť o odoslanie, aktívny nízky
8	Žiadny	10	Konanie#	Z	Konfigurácia USB dokončená výstup stavu, aktívny nízky.Či Počas zapnutia je zistený externý rezistor Adaptačný režim komunikačnej prenosovej rýchlosti.Softvér môže tiež použiť tento režim

Podrobnosti o špecifikáciách

Funkcia	Opis
I/O Nezávislý zdroj energie	Podporuje napájanie 5V, 3,3 V, 2,5 V a 1,8 V.
Integrovaný reset a hodiny	Integrované resetovanie zapnutia a 12 MHz hodín;žiadny vonkajší Vyžaduje sa kryštál.
Integrovaný EEPROM	Konfiguruje Chip Vid, PID, maximálnu aktuálnu hodnotu, dodávateľ a reťazec informácií o produkte atď.
Jedinečné ID	Chip obsahuje integrované jedinečné ID (USB Serial Číslo).
USB kompatibilita	Rozhranie zariadenia USB v plnom rozsahu, kompatibilné s USB 2.0.
Vstavaný firmvér	Emuluje štandardné rozhranie UART na modernizáciu originálu sériové periférie alebo pridanie ďalších UART prostredníctvom USB.
Kompatibilita	Plne kompatibilné s pôvodnými sériovými aplikáciami bez úprav.
Podpora vodiča	Podporuje OS vstavaným ovládačom CDC alebo multifunkčným Vysokorýchlostný ovládač dodávateľa VCP bez inštalácie.
Rozhranie sériového UART	Hardvérové ​​rozhranie s plným duplexom s nezávislým vyrovnávacie pamäte prenosu;podporuje sadzby komunikačného prenosu od 50 bps do 6 Mbps.
Dynamická adaptácia prenosovej rýchlosti	Automaticky identifikuje a prispôsobuje sa bežným prenosovým sadzbám pri alebo pod 115200 bps.
Možnosti údajov a parity	Podporuje 5, 6, 7 alebo 8 dátových bitov;Podporuje čudné, dokonca, Priestor, Mark a žiadna parita.
Signály rozhrania modemu	Podporuje signály RTS, DTR, DCD, RI, DSR a CTS.
Riadenie prietoku	Podporuje automatické riadenie toku CTS a RTS.
Podpora	Zahŕňa odosielanie stavu TNOW pre prepínanie RS485.
Podpora RS232	Podporuje rozhranie RS232 prostredníctvom externého napätia konverzný čip.
Možnosti napájania	Podporuje port USB port 5V a 3,3 V napájanie.
Balenie a súlad	ROHS kompatibilný, dostupný v SOP-16, ESSOP-10 a QFN16 Balíky bez olova.

CH343 Výrobná dynamika

CH343 Vyniká ako aktívna súčasť vo svete elektroniky, ktorú vyrába výlučne spoločnosťou WCH.CN, čo demonštruje neochvejné odhodlanie udržiavať vysoké štandardy vo svojich výrobných procesoch.Táto jedinečná výrobná dráha ponúka jedinečný scenár, v ktorom sa vyživuje vysoko kvalitná konzistencia, pretože uhýba komplikáciám, ktoré sa často vyskytujú, keď viacero výrobcov produkuje rovnakú zložku, napríklad nezrovnalosť v kvalite alebo spoľahlivosti.V elektronike predvídateľná a spoľahlivá povaha komponentov, ako sú tieto, podporuje prostredie zrelé pre inovácie.

S celou výrobou, ktorá bola položená jednou entitou, sa presadzovanie robustného systému riadenia kvality stáva jednoduchším.WCH.CN má možnosť uplatniť pokračujúce stratégie monitorovania a vylepšenia, aby sa zabezpečilo, že každý kus CH343 je v súlade s prísnymi normami stanovenými pre priemysel.Tento zameraný prístup vedie k zníženiu defektov, pričom zdôrazňuje výhody konsolidovaného riadenia kvality.V scenároch, v ktorých viac firiem produkuje podobnú položku, nie sú výkyvy v kvalite neobvyklé, o čom svedčia v rôznych odvetviach.

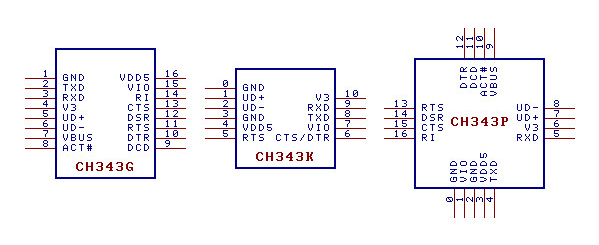

Varianty CH343

Balík	PIN rozstup (mm)	PIN TITH (MIL)	Označenie dielov
SOP16	1,27 mm	50 miliónov	Ch343g
Esop10	1,00 mm	39 miliónov	CH343K
QFN16-3x3	0,5 mm	19,7 milióna	Ch343p

Alternatívy k CH343

Pri skúmaní náhradníkov pre integrovaný obvod CH343 sú k dispozícii rôzne porovnateľné možnosti, ktoré vyhovujú rôznym komunikačným potrebám.Každá alternatíva prináša svoje jedinečné vlastnosti a výhody a vyžaduje si dôkladné zváženie na základe konkrétnych požiadaviek na projekt.

Pozoruhodné alternatívy

• CH340

• MA112AS16

• Ft230x

• CP2102

• PL2303341

• CH9102

• MCP2200

• CP2110

• Ft232

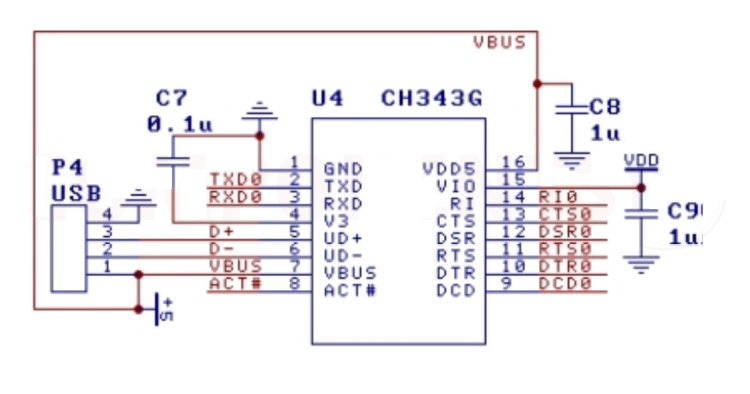

CH343 Schematický návrh a implementácia

Pripojenia rozhrania USB

V typických obvodoch CH343 umožňuje jednoduché spojenie s linkami USB s D+ a D-PINS plynulé komunikačné procesy.Účinnosť tohto rozloženia spočíva v schopnosti zvládnuť adeptne diferenciálnu signalizáciu, čím sa zabezpečuje optimálny prenos údajov.Aby sa zaručila spoľahlivosť, osobitná úvaha sa uvažuje o znížení elektromagnetického rušenia prostredníctvom efektívnych techník, ako je tienenie a uzemnenie, ktoré prinášajú vaše emócie pocit stability.

Stabilizácia napájania

Kondenzátory sú kľúčové pri zabezpečovaní hladkého toku energie pri tlmení hladín hluku.Tieto komponenty slúžia ako energetické rezervy a poskytujú stabilitu v podmienkach kolísania zaťaženia.Odvrátením náhlych zmien napätia kondenzátory nielen chránia komponenty obvodu, ale významne prispievajú k robustnej prevádzke čipovej sady CH343.Výber kondenzátorov, ktoré zodpovedajú prevádzkovým kritériám obvodu, odráža jemnú rovnováhu a predvídanie, do ktorej investujete počas fázy návrhu.

Sériové komunikačné linky

Komunikácia medzi čipovou sadou CH343 a akýmkoľvek mikrokontrolérom sa vykonáva cez riadky TX a RX, čo si vyžaduje presné pripojenia - TX až RX a naopak.Akékoľvek vyradenie môže viesť k poškodeniu údajov a potenciálnym poruchám komunikácie.Očakávanie toho potvrdením spojení počas fázy návrhu môže výrazne znížiť budúce úsilie na riešenie problémov.Okrem toho môžu rôzne nastavenia mikrokontrolérov vyžadovať jedinečné konfigurácie, čo zdôrazňuje potrebu flexibility a starostlivé plánovanie v dizajne.

Stratégie na prekonanie komunikačných bariér CH343

Diagnostikovanie problémov s pripojením

Začnite dôkladným preskúmaním všetkých spojení súvisiacich s vašimi prevodníkmi USB-Serial CH343.Pripojenia musia byť pevné a správne zarovnané, pretože nesprávne nastavenia môžu zmariť efektívnu komunikáciu.Okrem toho si overte, či sa úrovne napätia signálu v súlade s pripojenými zariadeniami, pretože konfliktné úrovne napätia môžu narušiť signály a narušiť komunikačný tok.

Hodnotenie integrity káblov USB

Vykopávajte sa do fyzického stavu kábla USB, berúc do úvahy jeho vplyv na kvalitu prenosu údajov.Otrasne skontrolujte akékoľvek opotrebenie alebo poškodenie, pretože ohrozené káble by mohli viesť k nevyspytateľným pripojeniam, ktoré oslabujú stabilný výkon zariadenia.

Synchronizované nastavenia prenosovej rýchlosti

Zabezpečiť, aby nastavenie zvoleného prenosu odrážali presné špecifikácie požadované CH343 a pripojený prístroj.Nesprávne konfigurácie prenosovej rýchlosti sa často prehliadajú, ale často vyvolávajú problémy prenosu údajov a množstvo komunikačných závesov.

Vykonanie testu spätnej väzby

Keď čelí problémom s konektivitou, vykonanie testu spätnej väzby sa objaví ako cenný prístup.Pripojením kolíkov TX a RX na CH343 môžete vyhodnotiť internú cestu prenosu údajov.Tento priamy diagnostický proces izoluje potenciálne zlyhania CH343, keď vzniknú prenosové chyby.

Riešenie problémov s uznávaním vodiča

Ak počítač nedokáže rozoznať zariadenie, potvrdte, že najnovšie ovládače boli úspešne nainštalované.Skontrolujte správcovi zariadenia, či nie sú chybové správy, čo môže viesť k odhaleniu konfliktov ovládača alebo bariéry hardvérovej komunikácie.Tento postup často odhaľuje skryté problémy, ktoré bránia rozpoznávaniu zariadení, čím sa tento problém dostane k tomuto problému.

CH343 dizajnérske poznatky

Umiestnenie portu USB a smerovanie dátovej linky

Strategické umiestnenie portu USB v blízkosti integrovaného obvodu CH343 slúži na zabezpečenie efektívneho prenosu signálu.Toto premyslené usporiadanie skráti dĺžky dátovej čiary, obmedzuje oslabenie potenciálneho signálu a vonkajšie poruchy.Priame smerovanie dátovej línie má prednosť prednosť a obnaže nepotrebné obchádzky, ktoré môžu zaviesť latenciu alebo narušiť prostredie signálu.Dodržiavanie široko rešpektovaných priemyselných postupov zahŕňa vytvorenie jasných, neobmedzených ciest, čo je dôkazom úspechu v oblasti dizajnu elektroniky.

Vplyv vplyvu a ich optimalizácia

Riadenie počtu vias v návrhu PCB zohráva úlohu pri zachovaní integrity signálu a správnej impedancii.Každá spoločnosť Via predstavuje riziko zavedenia menších oneskorení a odrazov, ktoré môžu brániť vysokorýchlostnej dátovej komunikácii.Udržiavanie minimálneho počtu zvyšuje integritu signálu a odráža múdrosť, že zjednodušené cesty obvodu prispievajú k zvýšenému výkonu a prevádzkovej spoľahlivosti.

Úloha kondenzátorov filtra

Umiestnenie filtračných kondenzátorov v blízkosti výkonových kolíkov CH343 pomáha mierne zmeny napätia a stabilizovať napájanie.Tieto kondenzátory vykonávajú zásadnú funkciu ako vyrovnávacie pamäte proti náhlym zmenám zaťaženia, čo propaguje konzistentné funkcie zariadenia.Tento princíp má rozsiahlu aplikáciu, podporovanú zisteniami, že aj mierne zmeny napätia môžu výrazne ovplyvniť stabilitu zariadenia.

Rozloženie komponentov a integrita signálu

Usporiadanie komponentov kompaktným a organizovaným spôsobom môže významne znížiť elektromagnetické interferencie a zároveň podporovať optimálnu integritu signálu.Zníženie vzdialenosti medzi komponentmi zmierňuje riziká krížového rozhovoru a vzájomného rušenia.Táto metóda sa často schvaľuje ako dynamická prax na zachovanie koherencie vysokorýchlostných elektronických obvodov.

Žiadosti

Vývoj mikrokontrolérov

Chip CH343 významne prispieva k projektom mikrokontrolérov a ponúka efektívne komunikačné kanály, ktoré zjednodušujú interakcie medzi zariadeniami.Jeho univerzálnosť pri prepojení s rôznymi mikrokontrolérmi uľahčuje zefektívnenie vývoja a zvyšuje štádiá prototypovania a nasadenia v rôznych aplikáciách.Zlepšením efektívnosti prenosu údajov a zabezpečením harmónie so spoločnými softvérovými zdrojmi zvyšuje čip rýchlosť a presnosť úsilia o mikrokontroléroch.V praktickej aplikácii môžete túto schopnosť využiť na komprimovanie časových harmonogramov projektu, vďaka čomu je to najmä výhodné v nastaveniach rýchleho prototypovania, kde sa priorituje rýchly pokrok.

Diagnostikovanie a riešenie problémov

Pri diagnostikovaní a riešení problémov sa CH343 objavuje ako komplexné riešenie.Jeho silné rozhranie umožňuje hĺbkovú analýzu a rozlíšenie problémov s elektronickým systémom bez pridania zbytočných komplikácií.Adaptabilita čipu v rôznych protokoloch ladenia zdôrazňuje jeho širokú uplatniteľnosť, čo vám umožňuje efektívne určiť a riešiť problémy.Skúsenosti v tejto oblasti naznačujú, že táto adaptabilita výrazne posilňuje spoľahlivosť systému, pretože vám umožňuje zistiť chyby a optimalizovať softvér s väčšou presnosťou.

Komunikácia priemyselného systému

V rámci priemyselných riadiacich rámcov ChIP CH343 uľahčuje stabilné komunikačné linky, hlavné pre riadenie a automatizáciu zložitých procesov.Jeho odolnosť v nepriaznivých podmienkach, spárovaná s jeho schopnosťou zvládnuť podstatné miery prenosu údajov, ju umiestni ako priaznivú voľbu pre priemyselné nastavenia.Začlenenie tohto čipu do priemyselných rámcov môže viesť k výrazným vylepšeniam v prevádzkovej efektívnosti a zmierňovaniu chýb.Tento čip môžete často využívať na zabezpečenie robustnosti systému a optimálneho výkonu, čo maximalizuje jeho schopnosť podporovať prevádzkovú konzistentnosť v náročných scenároch.

DIY Electronics Innovation

V sfére DIY Electronics sa čip CH343 stal neuveriteľne vplyvným kvôli jej prístupnosti.Môžete si vážiť jeho flexibilitu a prístupnosť, ktoré im umožňujú ľahké premeniť vynaliezavé koncepty na realistické prototypy.Usporiadaním širokej škály periférnych zariadení môžete s istotou preskúmať a inovovať vďaka CH343, ktorý podporuje technologické potreby ich projektov.Táto dostupnosť podporuje priestor pre prieskum a vzdelávanie, kde sú prepracované praktické zručnosti a ožijú dômyselné nápady.

Preklenutie staršou technológiou

Tam, kde sa súčasné systémy pretínajú s Legacy Technology, je CH343 väčšinou efektívny, čo umožňuje bez námahy komunikáciu so staršími zariadeniami.Táto kompatibilita zaisťuje pokračujúce používanie týchto zariadení, čo je pre vás hlavný aspekt v datovanej infraštruktúre.Tým, že firmy udržiavajú prevádzkovú kontinuitu, môžu odvrátiť drahé vylepšenia, čím predlžujú funkčnosť existujúcich systémov.Táto pragmatická flexibilita umožňuje podnikom extrahovať pokračujúcu hodnotu zo svojich technologických investícií a zároveň bezproblémovo začleňuje moderné riešenia.

Automatizácia a robotické pokroky

V automatizácii a robotike sú potrebné presné a efektívne komunikačné protokoly a čip CH343 ponúka presvedčivé riešenie.Jeho správa ADEPT dát podporuje dynamické automatizačné rámce a agilné robotické aplikácie.Táto funkcia podporuje vývoj zložitých a vysoko efektívnych automatizovaných prostredí.Príspevok ChIP k takýmto systémom zdôrazňuje jeho úlohu pri riadení budúcnosti automatizácie, kde je nevyhnutnosťou efektívna integrácia s rôznymi komponentmi.

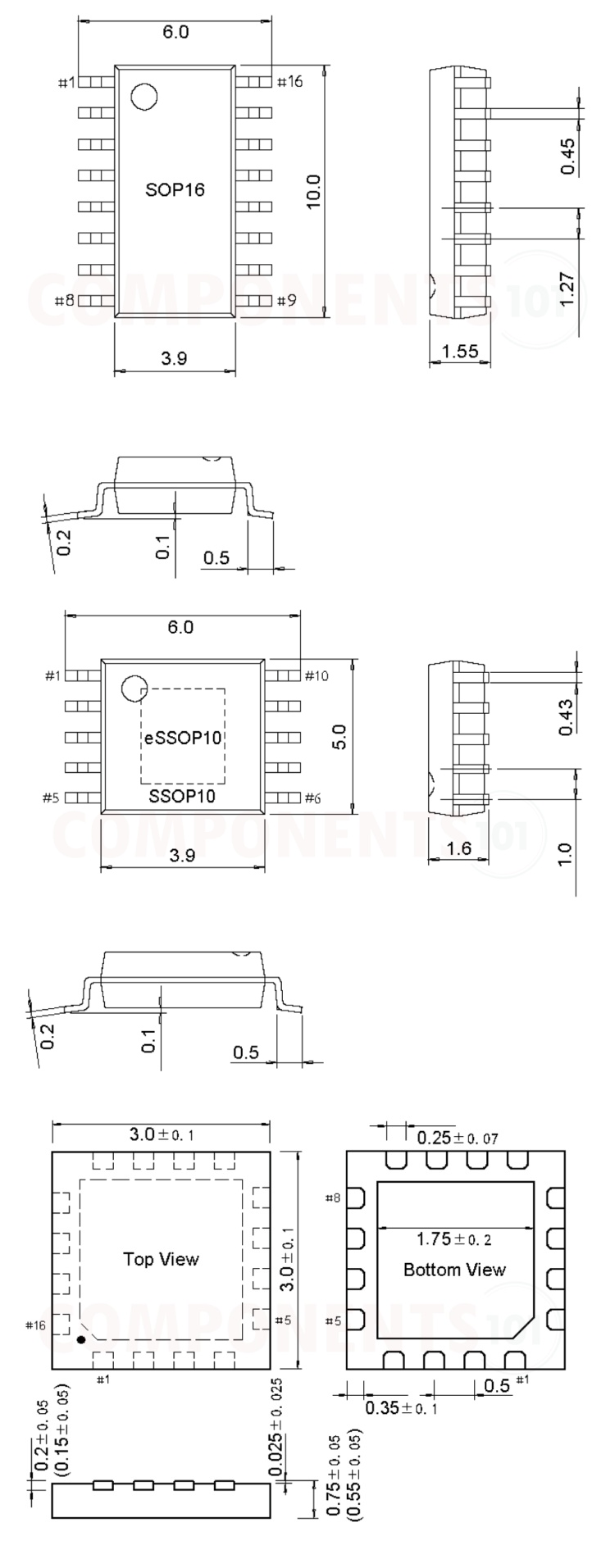

Informácie a rozmery stopy
