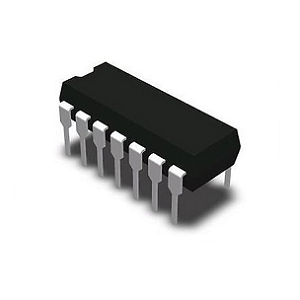

CD4073: Vysvetlené 3-vstup a brána IC

Táto príručka skúma CD4073, Triple 3-vstupný a integrovaný obvod GATE, ktorý je známy svojou všestrannosťou a účinnosťou v modernej elektronike.Skúma úlohu CD4073 v digitálnych logických obvodoch rozdelením konfigurácií PIN, operácií a aplikácií brány.

Katalóg

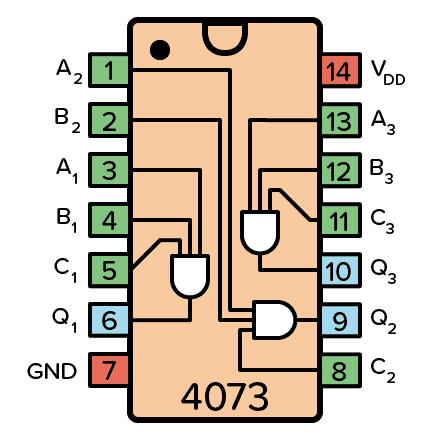

Konfigurácia PIN 4073 IC

Názov kolíka	Č.	Typ	Opis
Vdd	14	Moc	Napájacie napätie (+3 až +15V)
GND	7	Moc	Zem (0v)
A1 až A3	1, 3, 13	Vstup	Vstupy A z troch a brán
B1 až B3	2, 4, 12	Vstup	Vstupy B z troch a brán
C1 až C3	5, 8, 11	Vstup	Vstupy C z troch a brán
Q1 až Q3	6, 9, 10	Výstup	Výstupy z troch a brán

Prehľad 3-vstupu a brány

3-vstup a brána poskytujú vysoký výstup iba vtedy, keď sú všetky tri vstupy označované ako A, B a C nastavené na vysoké.Pochopenie si to vyžaduje preskúmanie tabuľky pravdy, ktorá ponúka podrobné zobrazenie vstupných kombinácií ilustrujúcich logický tok, aby sa prevažne vytvoril nízky výstup.Iba so všetkými vstupmi na vysokej úrovni generuje obvod vysoký výstup, ktorý stelesňuje zložitú kontrolu potrebnú v scenároch požadujúcich prísne splnenie stavu, aby sa vyskytol požadovaný výsledok.

Zadať a	Vstup b	Vstup c	Výstup q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Funkcia a používanie CD4073

Počiatočné nastavenie a pripojenia

Iniciovať nasadenie CD4073, začnite pripojením VDD k stabilnému a pozitívnemu napájaniu napätia a zároveň zaistiť, aby bol GND bezpečne spojený so zemou.Tento krok slúži ako chrbtica pre správne fungovanie integrovaného obvodu.Je vhodné dvakrát skontrolovať tieto spojenia, aby ste obchádzali akékoľvek potenciálne nezrovnalosti, ktoré by mohli vyplynúť z problémov s energiou.

Vstup a správa signálu

Vstupy označené A, B a C sa majú pripojiť k digitálnym signálom, ktoré presne odrážajú vyšetrené podmienky.Výber digitálnych signálov má vplyv, pretože predpovedá logiku a správanie spracované CD4073.Zanedbanie alebo dohľad, ako napríklad bludné spojenia alebo hluk, môžu zaviesť chyby, ktoré komplikujú logické operácie.

Využitie výstupu a integrácia obvodov

Výstupy brány, zvyčajne znázornené ako Q, pôsobia ako logické priesečníky vstupov A, B a C. Integrácia týchto výstupov do nasledujúcich obvodových operácií môže poskytnúť obrovskú hodnotu.Strategická integrácia sa často riadi minulými scenármi, kde optimalizácia efektívnosti obvodu viedla k pozoruhodným vylepšeniam výkonu.

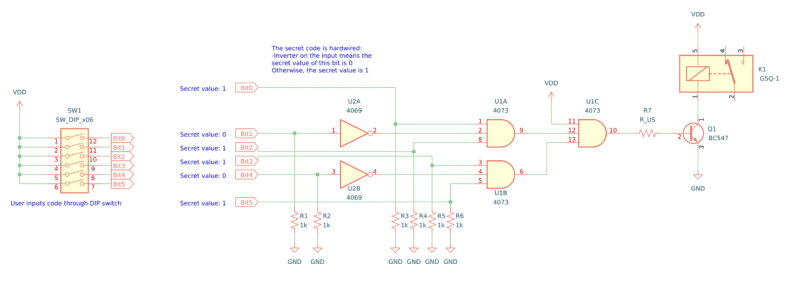

CD4073 aplikačný obvod

Integrovaný obvod CD4073 je dôležitým komponentom pre vytvorenie bezpečného systému zámku kódov, ktorý overuje 6-bitový binárny kód, napríklad 101101. Tento systém využíva a brány v rámci CD4073 na potvrdenie presnosti vstupného kódu.Na úpravu logických úrovní sa používajú brány z IC, ako je CD4069BE, a zabezpečenie správneho interpretovania vstupu obvodom je správne interpretované.Na spoľahlivú funkciu systému je potrebná správna sekvenovanie a nastavenie vstupnej logiky.

Niekoľko komponentov je kľúčom k montáži obvodu.Relé sa používa na ovládanie externých zariadení, zatiaľ čo CD4073be spracováva operácie a brány a CD4069be poskytuje operácie brány.Na zadávanie binárneho kódu sa používa prepínač DIP 6-polohy a na reguláciu prúdu prúdu sú zahrnuté odpory.NPN tranzistor, ako je BC547, sa používa na napájanie relé a na zabezpečenie správnej prevádzky.

Relé je aktivované tranzistorom, ktorý zosilňuje malý prúd zo spínača DIP na pohon relé.To umožňuje obvodu regulovať externé zariadenia, ako sú bezpečnostné alarmy alebo zámky dverí, čím sa zvýši celková bezpečnosť.Na zabránenie chýb obvodu je potrebný správny výber a ovplyvnenie tranzistora.To demonštruje dôležitosť vyváženia digitálnej logiky s analógovým riadením, pretože ich starostlivá interakcia určuje úspech alebo zlyhanie hardvérových aplikácií.

Alternatívy a ekvivalenty CD4073

• Tiež označené ako NTE4073, MC14073, HCF4073, TC4073, Hef4073.

• Variácie ako “CD4073be„Uveďte rozdiely výrobcu alebo technológie.

• 74hc11: Ďalší trojitý vstup 3 a brána IC.

DataShety

CD4073be DataShety:

Sada materiálov 30/mar/2017.pdf

CD4073B/81B/82B Typy.pdf
