Arduino nano: Pinout a špecifikácie

Tento článok sa ponorí do zložitého sveta Arduino Nano a odhaľuje, ako sa jeho návrh, schopnosti a aplikácie robia dôležitou súčasťou modernej technickej súpravy.Či už ide o poháňanie miniatúrneho robota, pôsobí ako mozog pre meteorologickú stanicu pre domácich majstrov, alebo predstavuje programovanie a elektroniku, Nano sa ukazuje ako neoceniteľný prínos pri oživovaní tvorivých nápadov.

Katalóg

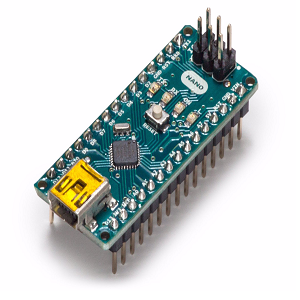

Čo je Arduino nano?

Arduino Nano je vybavený mikrokontrolér ATMEGA328P, ktorý odráža schopnosti UNO v menšom balení.Jeho kompaktný dizajn sa dobre hodí k prototypovaniu aj vzdelávaciemu využívaniu.S rozmermi 18x45 mm sa úhľadne zapadá do dosiek a otvára dvere rôznym projektom.Nano, navrhnutá s dôrazom na priestor, ponúka digitálne a analógové I/O kolíky na spojenie senzorov, ovládačov a ďalších komponentov.Vďaka tomu je silným uchádzačom o projekty s priestorovými obmedzeniami, ako sú nositeľné gadgety alebo kompaktné roboty, kde vytváranie a inovácia bez problémov.

Nano sa stáva výberom v scenároch, ktoré vyžadujú prenosnosť aj minimálny priestor.Jeho schopnosť zmiznúť v malých zariadeniach hovorí objemy svojej flexibility.V odevoch sa nano pohodlne hniezdi v tkanine a stáva sa súčasťou samotného oblečenia a prelína technológiu s každodenným životom.V vzdelávacích prostrediach nano pôsobí ako brána k elektronike a kódovaniu.Jeho priame usporiadanie robí pre študentov ideálne pre skúmanie zložitých nápadov prostredníctvom praktickej práce.Táto interakcia môže zapáliť plamene vynaliezavosti a ocenenia technológie mikrokontrolérov.Flexibilita Nano odráža širší trend: menšie zariadenia môžu nanovo definovať prekážky projektu.Jeho malý formálny faktor pozýva prenasledovanie tučných vízií, ktoré sa zdali byť bránené podľa veľkosti.Tento vývoj vrhá svetlo na rastúcu úlohu miniaturizácie v dnešnej technickej krajine.

Špecifikácie Arduino nano

Typ	Parameter
Stav	Aktívny
Baran	2 kB
Veľkosť pamäte	1 kB/32 kB
Automobilový	Nie
ECCN (USA)	Ucho99
HTS	8473.30.11.80
Typ pamäte hlavného programu	EEPROM/FLASH
Podopreté zariadenie	ATMEGA328
Typ	Rozvojová rada
Typ programu	EEPROM/FLASH
USB	Nie
Dcéra	1
Eu rohs	V súlade
Podpora JTAG	Nie
Podporovaná technológia zariadenia	Mikrokontrolér

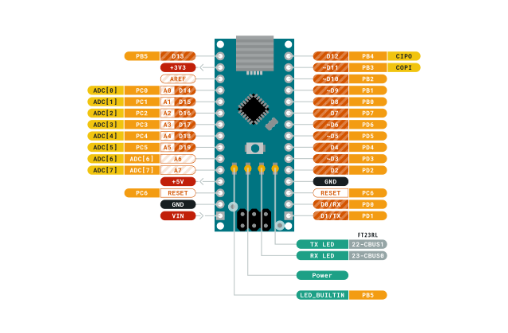

Pinout diagram Arduino nano

Typ kolíka	Mená	Opis
Moci	Vin, 3v3, 5v, GND	VIN: Vstup externého výkonu.
		3v3: 3,3 V výstup z regulátora napätia.
		5V: 5V výstup, môže byť z USB alebo externého cez Vin.
		GND: Pozemné pripojenia.
Analógové kolíky	A0 až A7	Analógové vstupné kolíky na čítanie analógových signálov a ich prevod na digitálne.
Digitálne špendlíky	D2 až D13	VŠEOBECNÉ IN -O PINS s konkrétnymi funkciami:
		D0/D1 (TX/RX): sériová komunikácia.
		D2/D3: Možnosti prerušenia.
		D10-D13: Komunikačné kolíky SPI.
I2C kolíky	A4 (SDA), A5 (SCL)	Komunikačné kolíky I2C pre údaje (SDA) a CLOCK (SCL).
Ďalšie ovládacie prvky	Rst, ioref	RST: Reset Pin.
		Ioref: poskytuje odkaz na napätie, že Mal by mal použiť mikrokontrolér.
LED ukazovateľ	Power, TX, RX, L (D13)	Power LED: Označuje stav napájania.
		LED diódy TX/RX: Bliknutie počas prenosu údajov.
		L (D13): Pripojené k digitálnemu kolíku 13, používané pre Testovanie/ladenie.

Funkcie Arduino nano

Základné komponenty

Minimálna architektúra Nano, ktorá je poháňaná efektívnym mikrokontrolérom ATMEGA328 pri 16 MHz, poskytuje impozantné schopnosti pre svoju veľkosť pôsobivé schopnosti a ponúka detské ihrisko pre vašu zvedavosť a ambície.

Napätie

Nano, ktorý pracuje neustále pri 5 V, slúži ako spoľahlivý zdroj energie a hladko harmonizuje s rôznymi periférnymi zariadeniami.Táto úroveň napätia zjednodušuje integráciu do existujúcich systémov a poskytuje prispôsobivosť mnohým kreatívnym podnikom.

Digitálne a analógové interakcie

Nano, ktorý obsahuje 14 digitálnych vstupno -výstupných kolíkov, prispôsobuje rozmanitým pripojením senzorov a digitálnymi zariadeniami.Medzi nimi 6 kolíkov podporuje moduláciu šírky impulzov (PWM), otváranie ciest až po aplikácie od tlmenia LED až po zložité systémy riadenia motorov, pozvanie prieskumu a inovácií.

Analógový vstup

Nano, vybavený 8 analógovými vstupmi, ponúka získavanie údajov s vysokým rozlíšením z rôznych senzorov.Táto kapacita podporuje merania vo vedeckých a inžinierskych prenasledovaní, čím sa plní presnosť, ktorá poháňa úsilie.

Elektrická kapacita a účinnosť

Nano, podporujúca až 40 mA na kolík, vyvažuje výkonný výstup s energiou, zabezpečuje, aby komponenty prijímali primeraný výkon pri zachovaní nízkej celkovej spotreby, premyslenú voľbu pre scenáre alebo energeticky obmedzené scenáre.

Pamäť a rýchlosť

Rozsiahle pamäťové schopnosti Nano uľahčujú zaobchádzanie s komplexnými algoritmami a úlohami náročnými na údaje.Jeho rýchlosť hodín 16 MHz zvyšuje spracovanie rýchlych informácií a oslovuje tých, ktorí hľadajú rýchle časy odozvy v náročných aplikáciách.Zmes rýchlosti, pamäte a flexibilných možností I/O v Nano odhaľuje potenciál naprieč doménami od domácej automatizácie po robotiku.Často predstavuje svoju hodnotu v projektoch, ktoré požadujú rýchle spracovanie údajov a kontrolu presnosti.Pochopenie jemností každej funkcie môže zvýšiť úspech projektu.Využívanie slučiek spätnej väzby alebo rafinácia riadenia energie ilustruje praktické zručnosti zrodené z experimentovania a hľadania riešenia.Spoločne sa tieto vlastnosti inšpirujú k tomu, aby s Finesse priniesli bohaté tapisérie inovatívnych nápadov.

Súvisiace dosky s Arduino nano

Arduino nano 33 BLE

Ideálne pre scenáre, v ktorých je bezdrôtová komunikácia skvelá, Arduino Nano 33 BLE podporuje Bluetooth Low Energy (BLE).Projekty, ktoré si vyžadujú efektívny prenos údajov pri nízkej prahovej hodnote výkonu, zistia, že je ideálny.Táto doska je vybavená výkonným mikrokontrolérom a vyniká v mobilných a nositeľných technologických kontextoch, kde je jej bezproblémová interoperabilita s inými zariadeniami vysoko cenená.

Arduino nano 33 BLE Sense

Táto doska, ktorá sa stavia na základni BLE, obsahuje sofistikované senzory ako 9-osový inerciálny senzor a environmentálne senzory pre teplotu, vlhkosť a tlak.Je uprednostňovaný v projektoch požadujúcich prísne monitorovanie a zber údajov.Zahrnuté senzory zjednodušujú environmentálnu analýzu, vďaka čomu je vývoj prototypov v oblasti monitorovania zdravia a interaktívnych inštalácií oveľa efektívnejší.

Arduino nano 33 IOT

Nano 33 IoT spája Wi-Fi a BLE pripojenie na mieru pre aspirácie IoT, zvyšuje interakcie cloudu a riadenie vzdialeného zariadenia.Poskytuje bezpečné komunikačné kanály, ktoré sú dobré pre citlivé dátové scenáre.Jeho sortiment možností pripojenia inšpiruje inovatívne riešenia a umožňuje tvorcom intuitívne zostaviť pripojené zariadenia.Jeho sila pri udržiavaní stabilných spojení aj pri silnom sieťovom napätí odráža jeho robustnosť.

Arduino Micro

Arduino Micro, ktorý ponúka kompaktný dizajn bez kompromisu v oblasti výkonu, je obľúbeným v projektoch, ktoré potrebujú vesmírnu integráciu, napríklad kompaktnú robotiku alebo vstavané systémy na mieru.Jeho univerzálnosť podporuje rozsiahle experimenty a poskytuje príležitosti v projektoch, v ktorých veľkosť a kompatibilita zohrávajú úlohu tichého významu.Mnohí dôverujú jeho schopnosti zvládnuť rôzne programovanie a rozhranie a nadšene čelí výzvam.

Výber správnej dosky závisí od konkrétnych potrieb projektu.Ako hlavné sily slúžia faktory, ako je energetická účinnosť, konektivita, požiadavky na senzory a priestorové obmedzenia.Starostlivá voľba medzi týmito doskami predstavuje premyslené zosúladenie technických schopností s cieľmi projektu.V praxi takáto úvaha často vedie k úspešnej implementácii a zvýšeniu výkonu, ktorý odhaľuje jemné umenie informovaného výberu.

Porovnanie nano a nano 33 BLE

Funkcia	Arduino nano	Arduino nano 33 BLE
Mikrokontrolér	ATMEGA328	NRF52840
Prevádzkové napätie	5V	3,3 V
Vstupné napätie (odporúčané)	7-12v	5-18v
Digitálne I/O kolíky	14	14
PWM PINS	6	5
Analógové vstupné kolíky	8	8
DC prúd na I/O Pin	40 mA	10 mA
Rýchlosť	16 MHz	64 MHz
Blesková pamäť	32 kb	1 MB
Sram	2 kb	256 kb
Eeprom	1 kb	N/a
Typ konektora USB	Mini-B USB	Micro USB

Aplikácie Arduino nano

Internet vecí a nositeľov

Inovácie v nositeľoch často zachytávajú fantáziu, pričom Arduino nano zohráva úlohu pri vytváraní intuitívneho.

Robotika

V robotike nájde duch zvedavosti a presnosti spoločníka v kompaktnom dizajne Arduino nano, ktorý pomáha pri vývoji svižných robotických riešení.

Malé senzorové systémy

Tieto systémy majú úžitok z túžby po nuantovej interakcii s prostredím, využívajúc kompaktnú formu na efektívne zhromažďovanie a spracovanie údajov.

Miniatúrne projekty, ktoré si vyžadujú kompaktný ovládač

Túžba priniesť zložité nápady do malých priestorov často vedie k výberu Arduino nano pre jeho prispôsobivosť v obmedzených priestoroch.

Vzdelávanie a prototypovanie

Použitie Arduino nano na vyvolanie kreativity a uľahčenie prototypov v učebných prostrediach.

Konštrukcia malých autonómnych systémov

Vytváranie nezávislých systémov sa stáva pútavou snahou pri využívaní schopnosti Arduino Nano pre autonómnu kontrolu.

Postupovanie projektov so sériovou komunikáciou ako I2C, SPI

Spojenie nápadov a zariadení môže prekvitať s Arduino Nano, najmä v projektoch integrujúcich protokoly sériovej komunikácie, ako sú I2C a SPI.

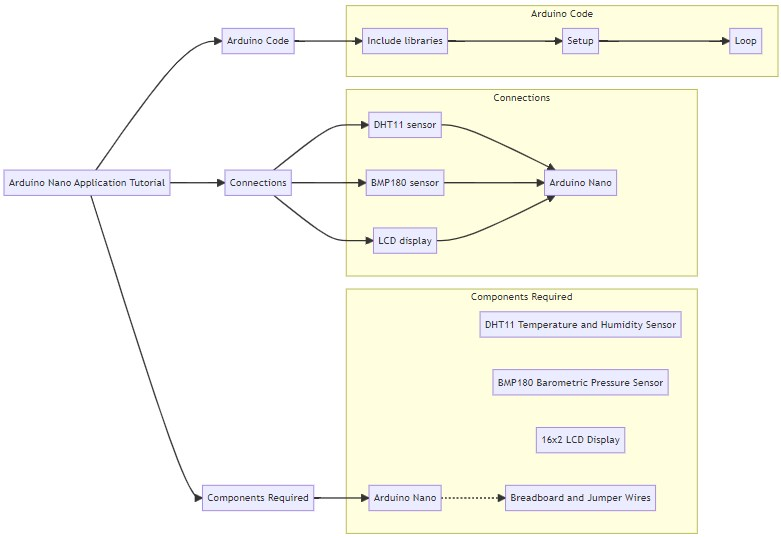

Ako postaviť multifunkčnú mini meteorologickú stanicu?

Preskúmanie schopností mikrokontrolérov vytvorením mini meteorologickej stanice pomocou Arduino nano predstavuje svet možností.Tento projekt kombinuje viac senzorov na zachytenie detailov životného prostredia, ako je teplota, vlhkosť a atmosférický tlak, s údajmi vizuálne prenášanými prostredníctvom LCD.Ukazuje nielen všestrannú povahu Arduino nano, ale slúži aj ako praktická brána do získavania údajov.

Ak chcete zostaviť túto meteorologickú stanicu, zhromaždite nasledujúce:

• Arduino nano: mikrokontrolér v jadre spracovania údajov.

• Senzor DHT11: Meria teplotu aj vlhkosť s miernou presnosťou.

• Senzor BMP180: Známy pre svoju presnosť pri meraní atmosférického tlaku.

• 16x2 LCD displej: zjednodušuje vizualizáciu údajov senzorov.

• Drôty pre prepojky a doska: Uľahčuje organizované spojenia komponentov.

Začnite prepojením senzora DHT11 s Arduino nano, pokračujte so snímačom BMP180 a nakoniec pripojte displej LCD.Uistite sa, že všetky pripojenia sú bezpečné a využívajúcu dosku na upratané zapojenie.Dvojitá kontrola kompatibility každého senzora s mikrokontrolérom zabraňuje možné problémy, zručnosť sa často zvyšuje prostredníctvom iteračného riešenia problémov a prispôsobenia.

Napíšte náčrt v Arduino IDE, aby ste naprogramovali Arduino nano, čo mu umožňuje zhromažďovať a spracovať údaje snímača.Začnite inicializáciou senzorov, potom prejdite na zachytenie údajov, využívajte knižnice špeciálne navrhnuté pre tieto zariadenia na zefektívnenie úlohy.S plynulým zberom údajov naprogramujte Arduino na prenos týchto informácií na LCD 16x2.Tento čitateľný displej uľahčuje pochopenie podmienok prostredia.Aplikácie sa môžu pohybovať od monitorovania vnútorných až po cielenú analýzu klímy na základe regionálnych potrieb.

Presnosť a spoľahlivosť údajov senzorov sa dosahuje starostlivo kalibráciou senzorov DHT11 a BMP180.Porovnajte so zavedenými poveternostnými nástrojmi, aby ste zaistili presnosť.Nastavenie môžete zvýšiť pridaním funkcií, ako je protokolovanie údajov pre hlbšiu analýzu.Prostredníctvom iteračných pokusov možno systém vylepšiť tak, aby spĺňal konkrétne požiadavky na projekt.

Často kladené otázky [FAQ]

1. Ako sa líšia Nano a Uno v dizajne a funkčnosti?

Nano je obzvlášť kompaktnejšia a ponúka priestorovo efektívnu alternatívu, ktorá je ideálna pre tesné priestory.Na rozdiel od UNO športuje s pripojením USB Mini-B, čo je výhodné pre prenosné alebo nositeľné projekty.Táto voľba dizajnu rezonuje s tými, ktorí túžia po flexibilite, pretože nano plynulo zapadá do menších krytov a otvára dvere rôznym aplikáciám.

2. Aké schopnosti pamäte poskytujú tieto mikrokontroléry?

Nano aj UNO zamestnávajú mikrokontrolér ATMEGA328, ktorý ponúka 32 kB bleskovej pamäte a 2 kB SRAM.To umožňuje širokú škálu úloh, od spracovania údajov po správu internetu vecí.Iní často doladíte využitie pamäte so strategickými postupmi kódovania av prípade potreby externou pamäťou uľahčujú zložité projekty bez toho, aby sa dostali do obmedzení.

3. Je externý výkon voľbou pre nano?

Áno, nano môže byť napájaný prostredníctvom USB alebo externého rozsahu napätia 6-20V.Táto rozmanitosť zdrojov energie uspokojuje rôzne potreby projektu, či už stacionárne alebo mobilné.Výberom vhodných možností napájania si môžete udržiavať konzistentný výkon, dokonca aj vo vzdialených alebo vonkajších nastaveniach, podporovať snahu o kreatívne a ambiciózne inštalácie.

4. Koľko analógových vstupných kolíkov je uvedených na nano?

Nano ponúka 8 analógových vstupných kolíkov.Používajú sa na integráciu senzora, zachytávanie údajov, ako je teplota, svetlo alebo zvuk.V praxi tieto kolíky posilňujú monitorovanie a inteligentné zariadenia, zosilňujú citlivosť a interakciu so zmenami životného prostredia.

5. Je Nano schopný ovládať motory alebo LED diódy?

Áno, Nano riadi motory a LED diódy prostredníctvom svojich digitálnych výstupov I/O a PWM.Tieto komponenty zvládne priamo alebo prostredníctvom externých obvodov, ako sú tranzistory alebo ovládače motorov, pre úlohy náročnejšie na energiu.Úpravou výstupov signálu mnoho remeselných sofistikovaných riadiacich systémov pre robotiku, automatizáciu alebo dynamické osvetlenie, čím sa výkon projektu prispôsobil špecifickým potrebám.
