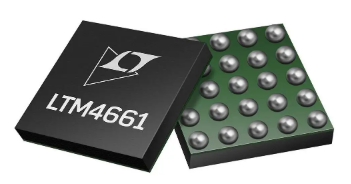

Analógové zariadenia LTM4661: Kompaktné výkonové riešenie

V dnešnej rýchlo sa rozvíjajúcom elektronickom prostredí sú kompaktné a efektívne výkonové riešenia základné pre vážne aplikácie.Analógové zariadenia (ADI) zaviedli výkonnosť Linear LTM4661 μmodule® regulátor 10. apríla 2018, predefinovanie inovácií riadenia energie.Obsahovaný v malom 6,25 mm x 6,25 mm x 2,42 mm BGA, LTM4661 dodáva vysoký výkon s minimálnymi požiadavkami na priestor.Tento regulátor podporuje široký rozsah vstupného napätia 1,8 V až 5,5 V a nastaviteľné výstupné napätie od 2,5 V do 15 V, čo si vyžaduje minimálne externé komponenty.Je ideálny pre prenosnú elektroniku, RF systémy a telekomunikačné aplikácie s nízkym počiatočným napätím 0,7 V a integrovaným regulátorom DC/DC, MOSFET, Induktorom a podporným obvodom.Tento článok skúma funkcie LTM4661 a všestranné aplikácie, ktoré demonštrujú, ako rieši moderné výzvy v oblasti dizajnu.LTM4661 vám ponúka kompaktné a spoľahlivé riešenie pre pokročilé potreby riadenia energie, od nositeľných spoločností po telekomunikačné vysielačky.

Katalóg

LTM4661 Špecifikácia

Funkcia	Opis
Názov produktu	LTM4661
Typ	Synchrónny režim prepínania kroku μmodule® (napájanie regulátor
Balík	6,25 mm × 6,25 mm × 2,42 mm BGA
Integrované komponenty	Prepínací ovládač, výkonové FET, induktor a všetko komponenty podpory
Rozsah vstupného napätia	1,8 V až 5,5 V (až na 0,7 V po spustení)
Rozsah výstupného napätia	2,5 V až 15 V (nastavený externým odporom)
Maximálny prúd prepínača	Až 4A
Potrebné externé komponenty	Iba hromadné vstupné a výstupné kondenzátory
Prepínanie	1 MHz
Architektúra	Dvojfázová jednoduchá výstupná architektúra
Kľúčové funkcie	- Rýchla prechodná reakcia na zmeny riadku a načítanie
	- Znížené napätie zvlnenia výstupu
Podporované špeciálne režimy	Frekvenčná synchronizácia, operácia Polyphase®, Vybrateľná prevádzka režimu prasknutia
Ochrana	- True výstupný odpojenie počas vypnutia
	- Aktuálny limit pri štarte
	- skratky, prepätie a nadpripenie ochrana
Súlad	Bez PB a ROHS sú kompatibilné

Aplikácie LTM4661

RF mikrovlnné napájacie zosilňovače

V zložitom svete mikrovlnných zosilňovačov RF mikrovlnné napájanie, regulátor LTM4661 prosperuje, kde zohráva kľúčovú úlohu agilná správa energie.Jeho inžinierstvo doladí doladenie manipulácie s rôznymi nákladmi, čím sa zabezpečuje, že tieto zosilňovače fungujú s najvyššou účinnosťou a neochvejnou stabilitou.Zosilňovače mikrovlnných energie RF často tvoria základ sofistikovaných komunikačných sietí, ktoré požadujú nepretržitú presnosť, aby splnili zložité požiadavky.Integrácia LTM4661 môže výrazne zvýšiť ich výkon a poskytnúť výstup, na ktorý sa môžete spoľahnúť počas okamihu vysokého dopytu.

DC Motory poháňané batériou

V prípade DC Motors poháňaných batériou sa LTM4661 prezentuje ako standout uchádzač tým, že ponúka obratne navrhnuté napájacie riešenie, ktoré je kompaktné aj silné.Takéto motory nachádzajú užitočnosť v ríšach, v ktorých sa efektívnosť vesmíru a spoľahlivosť pohybujú, ako je prenosná elektronika alebo presné priemyselné vybavenie.Využívanie tohto regulátora môžete dosiahnuť vynikajúcu rovnováhu medzi fyzickými rozmermi a energetickou účinnosťou, zvýšením prevádzkovej trvanlivosti a dôveryhodnosťou.Okrem toho vynikajúca energetická správa, ktorú poskytuje, vedie k minimalizovaným prestojom a rozšíreným intervalom údržby.

Posúvanie hraníc telekomunikačných sektorov

V oblasti telekomunikácií, väčšinou pre 3,3 V autobusové telekomunikačné transceivery, LTM4661 zabezpečuje zvýšený výkon a vynaliezavosť.Tieto vysielače sú prvoradé pri zabezpečovaní nepretržitej komunikácie a toku údajov, väčšinou v dnešnej rýchlej vyvíjajúcej sa digitálnej krajine.Prispôsobiteľný rozsah výstupu a flexibilné prevádzkové režimy regulátora posilňujú presné prispôsobenie a spĺňajú prísne prevádzkové požiadavky na telekomunikačné prevádzky.

Vlastnosti LTM4661

Funkcia	Opis
Kompletná veľkosť riešenia	<1cm² (Single-Sided PCB) or 0.5cm² (Dual-Sided PCB)
Rozsah vstupného napätia	1,8 V až 5,5 V, až na 0,7 V po spustení
Rozsah výstupného napätia	2,5 V až 15 V
Prúd prepínača	4a
Prevádzkový režim	Dvojfázová prevádzka
Regulácia výstupného napätia DC	± 3% maximálny celkový celkový celkový zaťaženie, čiara a teplota
Funkcia vypnutia	Výstupné odpojenie v vypínaní
Súčasná správa	Lesk aktuálny limit
Synchronizácia frekvencie	Synchronizácia vonkajšej frekvencie
Výber režimu	Vybrateľná prevádzka Burst Mode®
Ochrana funkcií	Výstupné prepätie a ochrana proti nadprúdajúcemu
Rozmery	6,25 mm × 6,25 mm × 2,42 mm BGA
