AT89S52-24PU mikrokontrolér: alternatívy, pinout a datasheet

Tento článok skúma mikrokontrolér AT89S52-24PU, ktorý zdôrazňuje jeho charakteristiky, praktické využitie a spôsob, akým efektívne zvláda výkon a výkon v náročných aplikáciách.Toto zariadenie je známe svojimi 8 000 bajtmi bleskovej pamäte a nízkou spotrebou energie.

Katalóg

1. Čo je AT89S52-24PU?

2. Konfigurácia PIN AT89S52-24PU

3. At89S52-24PU Symbol, stopa a model CAD

4. Vlastnosti AT89S52-24PU

5. AT89S52-24PU Technické špecifikácie

6. Podobné časti At89S52-24PU

7. Funkčný blokový diagram AT89S52-24PU

8. Programovanie pamäte Flash (paralelný režim

9. Overenie pamäte Flash (paralelný režim

10. Serialing Flash Memory Serial Stiahnutie

11. Alternatívy AT89S52-24PU

12. Aplikácie AT89S52-24PU

13. Balík pre AT89S52-24PU

14. Informácie o výrobcovi AT89S52-24PU

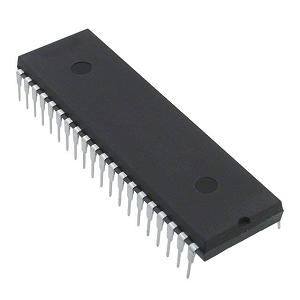

Čo je AT89S52-24PU?

Ten AT89S52-24PU Microkontroller je vysoko flexibilné zariadenie, ktoré integruje 8-bit CPU s programovateľnou bleskovou pamäťou na jednom čipe.Tým, že tento mikrokontrolér využíva pokročilú technológiu neprchavej pamäte spoločnosti Atmel, zachováva kompatibilitu s váženou súpravou inštrukcií 80C51.Jeho čip preprogramovateľný blesk sa uspokojuje s rôznymi potrebami rôznych zabudovaných riadiacich systémov spôsobom, ktorý je efektívny a nákladovo efektívny.Mikrokontrolér obsahuje 8k blesk a 256 bajtov RAM, ktorý poskytuje dostatočnú kapacitu na zložité programovanie a stravovanie pre aplikácie požadujúce zložité spracovanie údajov.Zahrnutie 32 všeobecných I/O liniek ponúka všestrannosť na spojenie širokého spektra periférnych zariadení.

S tromi 16-bitovými časovačmi/počítadlami AT89S52-24PU podporuje presné funkcie založené na časových časoch, ktoré sú neoceniteľné pre nastavenia spracovania a riadenia údajov.Ukazovatele s duálnymi údajmi zvyšujú účinnosť manipulácie s údajmi a efektívne podporujú scenáre rýchleho prenosu údajov.Časovač strážneho psa pridáva vrstvu spoľahlivosti resetovaním systému počas nepravidelných vzťahov softvéru, čo je funkcia, ktorú si cení odvetvia uprednostňujú dlhodobú integritu systému.Kapacita mikrokontroléru pre statickú prevádzku pri rôznych frekvenciách pomáha pri vyrovnávaní výkonu so spotrebou energie.Dostupnosť režimov úspory napájania vrátane nečinnosti a zapnutia podčiarkuje jeho primeranosť pre aplikácie napájané z batérie, čím sa zabezpečuje zadržiavanie obsahu pamäte počas fáz zapnutia.Tieto vlastnosti sa zaoberajú obavami o energetickú účinnosť, o čom svedčí jej prijatie v prenosných a diaľkovo ovládaných zariadeniach.

AT89S52-24PU konfigurácia PIN

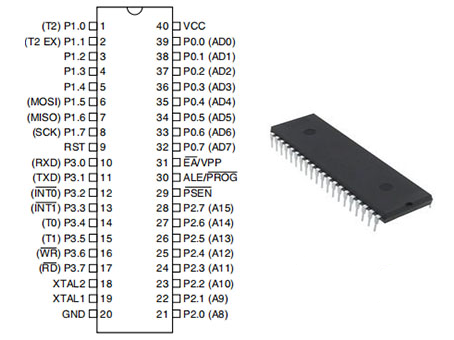

AT89S52-24PU Pinout

Čap	Názov kolíka	Opis
1-8	Port 1	Rozhranie 1 má vnútorné vytiahnutie a je 8-bit Obojsmerný I/O Port.Štyri vstupy TTL môžu byť umývadlo/zdroj v porte 1 Výstupné vyrovnávacie pamäte.Keď sú 1S napísané na port 1 kolíky, vnútorné pull-ups Vytiahnite ich vysoko a umožňuje ich použitie ako vstupy.Kvôli vnútorným Pull-up, port 1 kolíky, ktoré sú externe tlačené nízkym zdrojom, budú prúdy zdroja (IIL) ako vstupy.Okrem toho, ako je uvedené v tabuľke, je možné nastaviť p1.0 a p1.1 byť časovačom/počítadlom 2 externý počet (p1.0/t2) a časovač/počítadlo 2 spúšťací vstup (P1.1/T2EX).Počas blesku Programovanie a overovanie, port 1 dostáva aj adresu nízkeho poriadku Bajty.
9	Prst	Vstup by sa mal resetovať.Zatiaľ čo oscilátor je Fungovanie, vysoko na tomto kolíku pre dva strojové cykly resetuje zariadenie. Po časovaní strážneho psu, tento kolík ide vysoko pre 98 oscilátor obdobia.Túto funkciu je možné zakázať pomocou nemilosrdného bitu v SFR auxr (Adresa 8eh).V predvolenom nastavení je v predvolenom nastavení povolená schopnosť vynulovania vysokej výstupu Nemilosrdný.
10-17	Port 3	Port 3 je interný pull-up 8-bitový obojsmerný I/O prístav.Štyri vstupy TTL môžu byť potopené alebo získané pomocou výstupných vyrovnávacích pamätí portu 3. Keď sú 1S napísané na port 3 kolíky, vnútorné pull-upy ich vytiahnite vysoko, čo umožňuje ich použitie ako vstupy.Kvôli pull-upom, port 3 kolíky, ktoré sú externe vytiahnuté nízko Will Source Current (IIL) ako vstupy.Na blesk Programovanie a overovanie, Port 3 prijíma niektoré kontrolné signály.Ako je uvedené V nasledujúcom grafe port 3 podporuje aj funkcie početných AT89S52 Špeciálne funkcie.
18	Xtal2	Výstup z zosilňovača obrátenia oscilátora.
19	Xtal1	Vstup do zosilňovača obrátenia oscilátora a vstup do Vnútorný prevádzkový obvod hodín.
20	GND	Zem.
21-28	Port 2	Port 2 je interný pull-up 8-bitový obojsmerný I/O prístav.Štyri vstupy TTL môžu byť umývadlo/zdrojom vo výstupných vyrovnávačoch Port 2.Kedy 1S sú napísané na port 2 kolíky, vnútorné pull-upy ich vytiahnú vysoko a umožňujú Používajú sa ako vstupy.Kvôli vnútorným pull-upom, port 2 kolíky, ktoré sú externe tlačené nízko Will Source Current (IIL) ako vstupy.Počas propagácie od externej programu a prístupy k externej dátovej pamäte, ktorá sa používa 16-bitové adresy (Movx @ DPTR), port 2 emituje bajt adresy vysokej objednávky. Pri vysielaní 1 s port 2 v tomto používa výkonné interné pull-upy Aplikácia.Port 2 emituje obsah registra špeciálnej funkcie P2 Počas 8-bitových prístupov k adresám do externej dátovej pamäte (movx @ ri).V priebehu Programovanie a overovanie flash, port 2 navyše získava vysoké poradie Adresové bity a rôzne ovládacie signály.
29	Psen	Pamäť na čítanie Strobe na externú programovú pamäť sa volá Program Store Enable (PSEN).PSEN je aktivovaný dvakrát každý strojový cyklus, keď AT89S52 prevádzkuje kód z externej programu pamäť, s dvoma psen Aktivácie ignorované počas každého prístupu k externej dátovej pamäte.
30	Pivo/prog	Výstupný impulz Enable (ALE) Enable (ALE) sa používa Zacharte nízky bajt adresy počas prístupu k externej pamäte.V priebehu Programovanie Flash, tento kolík slúži aj ako vstupný program impulzu (PROG). Ale je uvoľňovaná stabilnou rýchlosťou 1/6 frekvencie oscilátora v normálnej úrovni prevádzka a môže sa použiť na externé načasovanie alebo prekladanie.Však počas Každý prístup k externej dátovej pamäte, jeden pulz z piva je preskočený.Nastavenie bit 0 lokality SFR 8EH až 0 Zakáže, ak je to potrebné, fungovanie Ale Funging.Ale je iba aktívny Keď je bit nastavený pomocou inštrukcie MOVX alebo MOVC.Inak je špendlík zdvihol vysoko, ale slabo.Ak je mikrokontrolér v externom režime vykonávania, Nastavenie bit-defikateľného bitu ALE nemá žiadny účinok.
31	EA/VPP	Externý prístup je zapnutý.Ak chcete povoliť zariadenie na načítať kód z externých programových pamäťových oblastí začínajúcich o 0000H a koncom Na FFFFH musí byť EA pripojený k GND.Ak je však Bit Bit 1 kódovaný, EA bude interne zaistená pri resetovaní.Pre interné programy, EA, EA Mal by byť viazaný na VCC.Počas programovania blesku tento kolík navyše Prijatie 12-voltového programovania povoľuje napätie (VPP).
32-39	Port 0	Rozhranie 0 je obojsmerný 8-bitový otvorený prietok I/O portu. Každý kolík môže potopiť osem vstupov TTL ako výstupný port.Špendlíky na porte 0 môžu Používajte ako vstupy s vysokým impedanciou, keď sú im napísané 1.Počas prístupov do externého programu a dátovej pamäte je možné port 0 nastaviť ako Multiplexovaná adresa/dátová zbernica s nízkym poriadkom.P0 v tomto obsahuje interné pull-upy režim.Počas programovania Flash dostane port 0 aj kódové bajty a výstupy počas overovania programu.Počas overovania programu, externé vytiahnutie sú potrebné.
40	VCC	Napájacie napätie.

AT89S52-24PU Symbol, stopa a model CAD

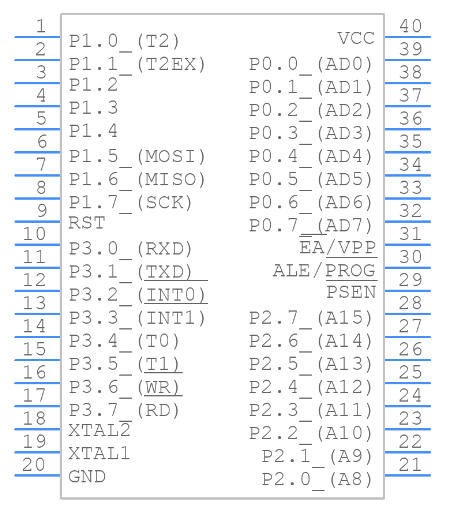

AT89S52-24PU Symbol

Symbol AT89S52-24PU

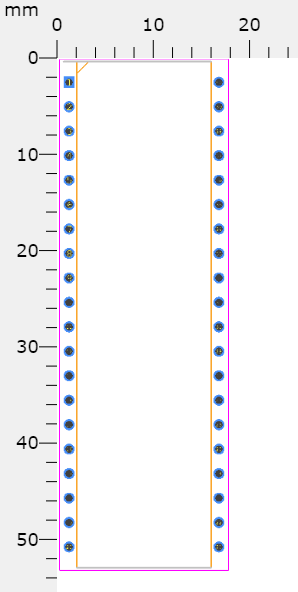

AT89S52-24PU Footprint
AT89S52-24PU stopa

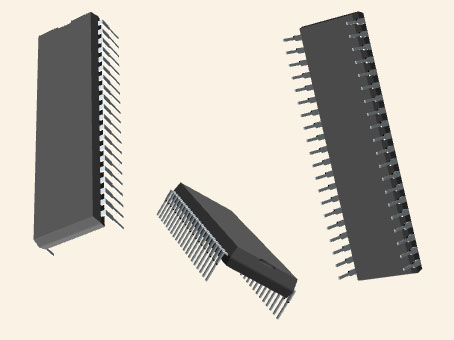

AT89S52-24PU CAD model

Vlastnosti AT89S52-24PU

• MCS®-51 Štandardné dodržiavanie predpisov: Plne kompatibilné so štandardom MCS®-51, zabezpečujúc robustný a spoľahlivý výkon.

• Pamäť Flash 8K ISP: Ukladá veľké programy.Podporuje až 10 000 cyklov zápisu/vymazania, ideálne pre dlhodobé aplikácie.

• Široké prevádzkové napätie (4v - 5,5 V): prispôsobuje sa rôznym prostrediam napájania.

• Vysokorýchlostná prevádzka: Zvláda statické podmienky až do 33 MHz, vyvažuje energetickú účinnosť s potrebami výkonnosti.

• Vylepšená bezpečnosť: Funkcie zámku pamäte chránia duševné vlastníctvo.Zabraňuje neoprávneným prístupom alebo úpravám.

• Flexibilné funkcie I/O a časovača: Ľahká integrácia so senzormi a zariadeniami.Presná kontrola pre časové aplikácie vyžadujúce presné načasovanie.

• Ukazovatele s dvoma údajmi: zvyšuje účinnosť v úlohách s náročnými údajmi, ako je spracovanie signálu a komunikácia.Zjednodušuje manipuláciu s dátovými tokmi.

• Režimy úspory energie: Režimy nečinnosti a zapnutia znižujú spotrebu energie.Optimalizované pre prenosné zariadenia a udržateľné návrhy.

Technické špecifikácie AT89S52-24PU

Typ	Parameter
Dodací čas továrne	7 týždňov
Pripevniť	Cez otvor
Balenie	40-DIP (0,600, 15,24 mm)
Počet I/OS	32
Prevádzková teplota	-40 ° C ~ 85 ° C TA
Séria	89s
Kód JESD-609	e3
Stav	Aktívny
Počet ukončení	40
Napájacie napätie	5V
Časť	33 MHz
Prevádzkové napájacie napätie	5V
Rozhranie	Uart
Kontaktné pokovovanie	Konzervovať
Montáž	Cez otvor
Počet kolíkov	40
Časovače strážnych psov	Áno
Balenie	Trubica
Uverejnený	1997
Kód PBFREE	áno
Úroveň citlivosti vlhkosti (MSL)	1 (neobmedzený)
Koncová poloha	Dvojitý
Koncová výška	2,54 mm
Základné číslo dielu	AT89S52
Napájacie zdroje	5V
Veľkosť pamäte	8 kB
Rýchlosť	24 MHz
Napätie - napájanie (VCC/VDD)	4V ~ 5,5 V
Počet bitov	8
Obvody	Wdt
Veľkosť jadra	8-bitový
Konektivita	Uart/usart
Čas	24 µs
DMA	Nie
Kanály PWM	Nie
Počet časovačov/počítadiel	3
Počet kanálov UART	1
Dĺžka	52,58 mm
Dosiahnuť SVHC	Žiadny SVHC
Status Rohs	ROHS3 kompatibilný
Typ oscilátora	Vnútorný
Baran	256 x 8
UPS/UCS/Periférny ICS typ	Mikrokontrolér
Základný procesor	8051
Typ programu	Blesk
Veľkosť pamäte	8 kB 8k x 8
Bitka	8
Má ADC	Nie
Šírka dátovej zbernice	8b
Kanál DAC	Nie
Šírka adresy	8b
Výška	4,826 mm
Šírka	13,97 mm
Tvrdenie ožarovania	Nie
Bezplatný	Bezplatný

AT89S52-24PU Podobné časti

Tri komponenty uvedené vpravo sú podobné špecifikáciám ako v technológii Microchip Technology AT89S52-24PU.

Číslo dielu	Výrobca	Balenie	Počet kolíkov	Šírka dátovej zbernice	Počet I/O	Rozhranie	Veľkosť pamäte	Napájacie napätie	Obvody
AT89S52-24PU	Technológia mikročipov	40-DIP (0,600, 15,24 mm)	40	8 b	32	Uart	8 kb	5 V	Wdt
AT89C55WD-24PU	Technológia mikročipov	40-DIP (0,600, 15,24 mm)	40	8 b	32	SPI, uart, usart	32 kb	5 V	Wdt
AT89S51-24PU	Technológia mikročipov	40-DIP (0,600, 15,24 mm)	40	8 b	32	Uart, usart	4 kb	5 V	Wdt
AT89C51RC-24PU	Technológia mikročipov	40-DIP (0,600, 15,24 mm)	40	8 b	32	Uart, usart	20 kb	-	Wdt

Funkčný blokový diagram AT89S52-24PU

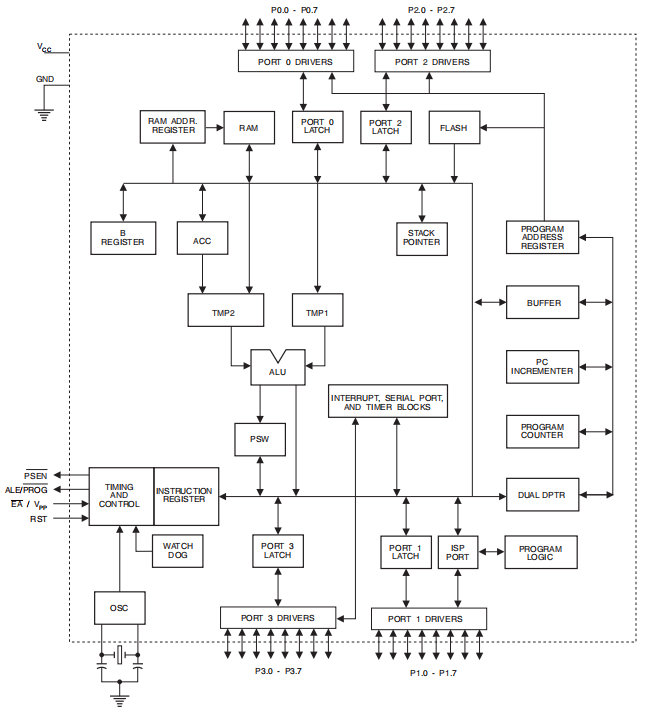

Nižšie uvedený diagram ilustruje funkčnú štruktúru bloku AT89S52-24PU.

Functional Block Diagram

Programovanie pamäte Flash (paralelný režim)

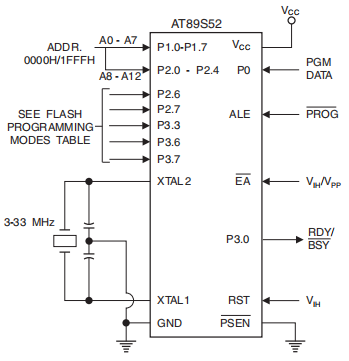

Obrázok nižšie zobrazuje proces programovania flash pamäte AT89S52-24PU v paralelnom režime.

Programming the Flash Memory (Parallel Mode)

Overenie pamäte Flash (paralelný režim)

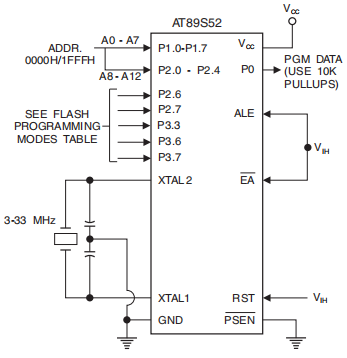

Obrázok nižšie demonštruje proces overovania pamäte Flash v paralelnom režime pre AT89S52-24PU.

Verifying the Flash Memory (Parallel Mode)

Flash Memory Serial Stiahnutie

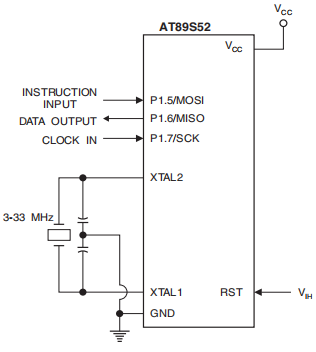

Obrázok nižšie zobrazuje proces sériového sťahovania pre pamäť AT89S52-24PU.

Flash Memory Serial Downloading

Alternatívy AT89S52-24PU

Číslo dielu	Opis	Výrobca
AT87F52-24PC	Mikrokontrolér, 8-bitový, flash, 8051 CPU, 24 MHz, CMOS, PDIP40, 0,600 palca, plast, DIP-40	Atmel Corporation
AT87F52-24PI	Mikrokontrolér, 8-bitový, flash, 8051 CPU, 24 MHz, CMOS, PDIP40, 0,600 palca, plast, DIP-40	Atmel Corporation
AT87F52-24PL	Mikrokontrolér, 8-bit, blesk, 24 MHz, CMOS, PDIP40, 0,600 Palec, plast, DIP-40	Atmel Corporation

Aplikácie AT89S52-24PU

• Monitorovanie zdravotnej starostlivosti: Zvyšuje presnosť v zariadeniach lekárskeho monitorovania.

• Automobilová bezpečnosť: Integruje funkcie, ako je adaptívne tempomat a pomoc v jazdnom pruhu.

• DIY Electronics: Umožňuje fandom vytvárať vlastné zariadenia.

• Spotrebná elektronika: vyrába multifunkčné a intuitívne výrobky.

• Inteligentné domy a mestá: zlepšuje komunikáciu zariadení pre lepšie riadenie energie a pohodlie.

Balenie pre AT89S52-24PU

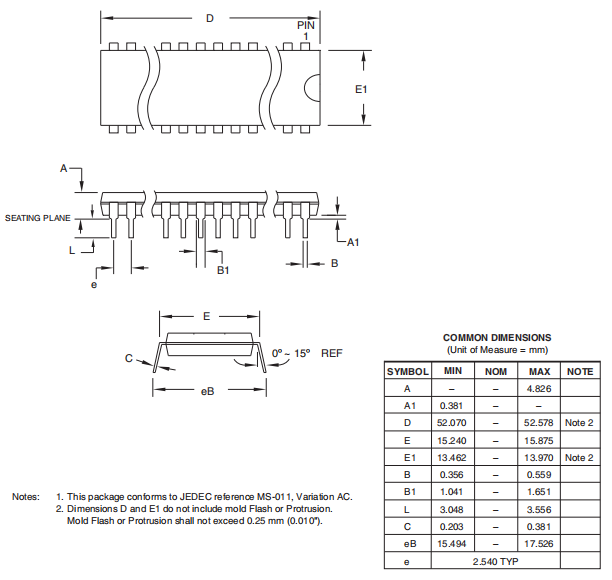

AT89S52-24PU Package

Informácie o výrobcovi AT89S52-24PU

Spoločnosť Microchip Technology Inc. so sídlom zasadeným v Chandlerovej Arizone hrá úlohu v mikrokontroléri a polovodičovom priemysle.Spoločnosť sa vyznačuje jej vytrvalým odhodlaním priekopníckym pokrokom a udržiavaním vysokých štandardov prostredníctvom produktových radov uznaných pre ich spoľahlivosť, ktoré posilňujú efektívnosť rozvoja a ekonomickú obozretnosť.Microchip tým, že starostlivo zdokonaľuje svoje konštrukčné a výrobné procesy, spĺňa nielen priemyselné referenčné hodnoty a podporuje prostredie, ktoré podporuje neustále vylepšenie a vylepšenie systému.Microchip Technology Inc. je oveľa viac ako poskytovateľ mikrokontrolérov a polovodičov;Aktívne formuje krajinu, v ktorej sa tieto technológie vyvíjajú a využívajú.Jeho strategický dôraz na efektívnosť, riadenie nákladov a kontrolu kvality ho kladie na predvoj odvetvia.

Datasheet pdf

O nás

ALLELCO LIMITED

Allelco je medzinárodne slávny na jednom mieste Distribútor služieb obstarávania hybridných elektronických komponentov, ktorý sa zaviazal poskytovať komplexné služby obstarávania a dodávateľského reťazca pre globálny elektronický výrobný a distribučný priemysel vrátane globálnych 500 tovární OEM a nezávislých maklérov.
Čítaj viac

Rýchly dopyt

Zašlite prosím dotaz, okamžite odpovieme.

množstvo

Číslo dielu
Kontaktné meno
meno spoločnosti
Emailová adresa
Telefón
Komentáre

často kladené otázky [FAQ]

1. Ako sa líšia AT89S51 a AT89S52?

Primárne rozdiely sa sústreďujú na ich veľkosť bleskovej pamäte: AT89S51 je vybavený 4K, zatiaľ čo AT89S52 to rozširuje na 8 000.Táto expanzia podporuje sofistikovanejšie aplikácie a ukladanie rozsiahlych základných kódov kódov, ktoré sú v súlade s rôznymi potrebami vo vývoji zabudovaných systémov.

2. Aké sú aplikácie AT89S52?

AT89S52 sa používa v niekoľkých zabudovaných kontrolných úlohách, ktoré sa často oceňujú za energetickú účinnosť a spoľahlivý výkon.Jeho univerzálnosť z nej často robí obľúbenú možnosť v projektoch zameraných na nákladovú efektívnosť pri zachovaní funkčnosti, čo je v súlade s inováciou rovnováhy s finančnými úvahami.

3. Dokážete rozpracovať na AT89S52-24PU?

Jedná sa o 8-bitový mikrokontrolér CMOS, ktorý je známy pre zlúčenie výpočtových a pamäťových schopností do kompaktnej jednotky.Tieto vlastnosti lákajú v efektívnych procesoch navrhovania, kde je dôležitá účinnosť a priestor.

4. Prečo je AT89S52-24PU preprogramovateľný?

Pamäť Flash na čipe umožňuje preprogramovanie a ponúka prispôsobivosť pre aktualizácie softvéru a iteratívny vývoj.Táto funkcia dopĺňa modernú perspektívu rozvoja, v ktorej nie sú možné iba zlepšenia, ale vítané.

5. Aká konfigurácia integruje 8-bit CPU s pamäťou Flash?

AT89S52-24PU ilustruje túto kombináciu, kde 8-bitový procesor harmonizuje s bleskovou pamäťou.Táto integrácia poskytuje efektívne spracovanie a skladovanie pre aplikácie požadujúce robustné operácie bez nadmerného prebytku.

6. Akú veľkosť pamäte Flash má?

Zahŕňa 8 000 bajtov spoločnosti Flash, čo umožňuje správu programových údajov.Vďaka tejto expanzivite je vhodná pre náročné úlohy, kde by obmedzená pamäť mohla predstavovať prekážky.

7. Ako spracováva At89S52 prevádzku s nízkou frekvenciou?

Zahrnutá je statická logika, ktorá umožňuje prevádzku pri nízkych frekvenciách s účinnosťou.Táto charakteristika sa používa v scenároch požadujúcich minimálne využitie energie, čím sa zvyšuje dlhovekosť a udržateľnosť v elektronike.

8. Kedy sa CPU stáva neaktívnym?

Nečinný režim vykresľuje CPU neaktívny a dosahuje úspory energie pri zachovaní funkcií mikrokontroléra.Tento strategický dizajn minimalizuje využívanie energie počas období menej intenzívneho spracovania.

9. Ktorý režim udržiava integritu RAM?

Obsah RAM zostáva počas režimu zapnutia nedotknutý, čo umožňuje zachovanie údajov napriek zníženej spotrebe energie.Táto funkcia je dobrá v podmienkach, ktoré si vyžadujú zadržiavanie údajov spolu s minimálnym využitím energie, ktoré sú typické v zariadeniach poháňaných batériou.
