Adv7401kstz-140 Príručka pre dekodér videa: funkcie, aplikácie, špecifikácie a datasheet

Táto príručka vysvetľuje všetko, čo potrebujete vedieť o Adv7401KSTZ-140.Funguje s mnohými video štandardmi, ako sú NTSC, PAL a HD formáty ako 720p a 1080i.Zaoberá sa tiež grafikou s vysokým rozlíšením až do 1280 × 1024. S jeho rýchlymi konvertormi, flexibilnými možnosťami výstupu a podpore digitálnych video vstupov, ako je HDMI, je tento ChIP ideálny na použitie v televízoroch, projektoroch, AV systémoch a video záznamoch.Tento sprievodca vás prevedie jeho funkciami, ako to funguje, ako ho nastaviť a kde sa dá použiť.

Katalóg

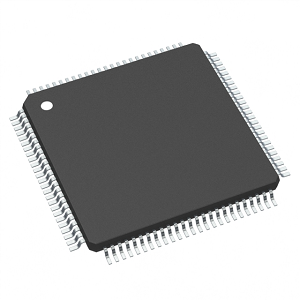

Prehľad Adv7401KSTZ-140

Ten Adv7401kstz-140 je sofistikovaný dekodér videa a grafický digitalizátor RGB z analógových zariadení, navrhnutý tak, aby zvládal rôzne video formáty vrátane PAL, NTSC a SECAM, a premieňa ich na digitálny formát ITU-R BT.656.Tento čip vyniká jeho schopnosťou dekódovať komponenty video signálov RGB/YPRPB a digitalizovať grafiku RGB s rozlíšeniami do 1280 × 1024 pri 75 Hz (SXGA).Posilňuje sa štyrmi 10-bitovými ADC, ktoré fungujú pri odberoch vzoriek až do 140 MHz, čo zabezpečuje vysokokvalitný video výstup pre náročné aplikácie.Rodina Adv7401 obsahuje niekoľko modelov, ako sú Adv7401bstZ-110 a ADV7401BSTZ-80, ktoré podporujú nižšie maximálne rýchlosti odberu vzoriek ADC 110 MHz a 80 MHz, čo umožňuje zvoliť model, ktorý je v súlade s ich špecifickými požiadavkami na rozlíšenie a výkonnosť.Vďaka tejto flexibilite je séria Adv7401 popredná voľba, ktorá si vyžaduje robustné schopnosti spracovania videa.

Ak chcete zvýšiť svoju produktovú zostavu pomocou vysoko výkonného dekódovania videa, dôrazne odporúčame zadať hromadnú objednávku s nami pre Adv7401KSTZ-140.

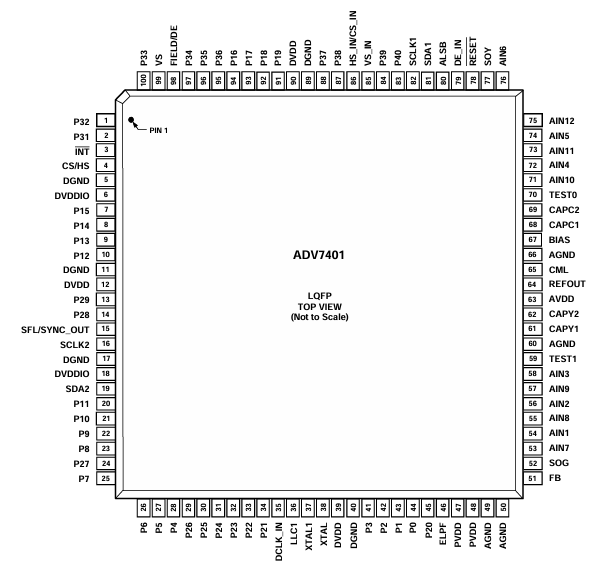

Adv7401kstz-140 konfigurácia PIN

Č.	Nečlenový	Typ	Funkcia
5, 11, 17, 40, 89	Dgnd	G	Digitálna pôda.
49, 50, 66	Agnd	G	Analógová zem.
6, 18	Dvddio	P	Digitálne I/O napájacie napätie (3,3 V).
12, 39, 90	DVDD	P	Digitálne napájacie napätie jadra (1,8 V).
63	Avdd	P	Analógové napájacie napätie (3,3 V).
47, 48	Pvdd	P	Napájacie napätie PLL (1,8 V).
51	Fb	I	Rýchly vstup prepínača.Tento PIN sa prepína medzi CVB a analógové signály RGB.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	Ain1 do Ain12	I	Vstupné kanály analógového videa.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 až P9, p12 až P19	O	Video Pixel Výstupný port.
33, 32, 31, 30, 29, 24, 14, 13	P22 až P29	I/o	Video vstupný/výstupný port.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 až P1, P10 až P11, P20 až P21, P31 až P40	I	Vstupný port Video Pixel.
3	Int	O	Prerušenie.Tento kolík môže byť aktívny nízky alebo aktívny vysoký. Keď SDP/CP Stav bity zmenia tento spúšťač PIN.Sada udalostí, ktoré Spúšťač prerušenia je pod kontrolou používateľa.
4	HS/CS	O	HS je horizontálny výstupný signál synchronizácie (SDP a Režimy CP).CS je digitálny kompozitný synchronizačný signál (a môže byť vybrané v režime CP).
99	Vs	O	Vertikálny výstupný signál synchronizácie (SDP a CP režimy).
98	Pole/de	O	Výstupný signál synchronizácie poľa (všetky prekladané video režimy).Tento kolík je možné povoliť aj ako signál povoľujúci dáta (DE) v režime CP Na umožnenie priameho pripojenia k HDMI/DVI TX IC.
81, 19	SDA1, SDA2	I/o	I²C Port Serial Data Input/výstupné kolíky.SDA1 sú údaje riadok pre riadiaci port a SDA2 je dátový riadok pre Readback VBI prístav.
82, 16	SCLK1, SCLK2	I	Vstup sériových hodín portu I²C (maximálna hodinová rýchlosť 400 kHz). SCLK1 je hodinová čiara pre ovládací port a SCLK2 je hodinová čiara pre Port Readback Data VBI.
80	Alsb	I	Tento kolík vyberie adresu I²C pre ovládací prvok Adv7401 a porty VBI Readback.ALSB nastavená na logiku 0 Nastavuje adresu pre zápis do Ovládanie portu 0x40 a adresa Readback pre port VBI 0x21.Alsb nastavená na logiku vysokú nastaví adresu pre zápis na ovládanie portu 0x42 a Readback adresa pre port VBI 0x23.
78	Vynulovanie	I	Vstup resetovania, aktívny nízky.Minimálny nízky resetový impulz Na resetovanie obvodov ADV7401 je potrebná šírka 5 ms.
36	Llc1	O	LLC1 je výstupné hodiny s linkou pre údaje o pixeloch (Rozsah je 12,825 MHz až 140 MHz pre Adv7401KSTZ-140; 12,825 MHz až 110 MHz pre Adv7401bstZ-11;12,825 MHz až 80 MHz pre ADV7401BSTZ-80).
38	Xtal	I	Vstupný kolík do kryštálu 28,63636 MHz alebo môže byť Prefúknutie externým 3,3 V 28,63636 MHz zdrojom oscilátora hodín do hodín Adv7401.
37	Xtal1	O	Tento kolík sa pripája k kryštálu 28,63636 MHz alebo umožňuje Použitie pripojenia na 3,3 V 28,63636 MHz Clock oscilátor, ktorý sa používa ako Hodiny pre Adv7401.V krištáľovom režime musí byť kryštál zásadný.
46	Elpf	O	Odporúčaný filter externej slučky musí byť pripojený k Tento kolík ELPF.
70	Test0	Nc	Tento kolík by mal byť ponechaný bez pripojenia alebo alternatívne zviazaný Agnd.
59	Skúška1	O	Tento kolík by mal zostať bez pripojenia.
15	Sfl/sync_out	O	Frekvenčný zámok podávacieho frekvencie (SFL).Tento kolík obsahuje a sériový výstupný tok, ktorý sa dá použiť na uzamknutie frekvencie podávača, keď Tento dekodér je pripojený k akémukoľvek analógovému zariadeniu digitálne video kódovač. Sync_out je nakrájaný synchronizovaný výstupný signál dostupný iba v režime CP.
64	Odvolanie	O	Referenčný výstup vnútorného napätia.
65	CML	O	PIN na úrovni spoločného režimu (CML) pre interné ADC.
61, 62	CAPY1, CAPY2	I	Sieť kondenzátorov ADC.
68, 69	CAPC1, CAPC2	I	Sieť kondenzátorov ADC.
67	Zaujatosť	O	PIN nastavenia externej zaujatosti.Pripojte odporúčané Odpor (1,35 kΩ) medzi PIN a zemou.
86	Hs_in/cs_in	I	Môže byť nakonfigurovaný v režime CP tak, aby bol buď digitálny HS vstupný signál alebo digitálny vstupný signál CS používaný na extrahovanie načasovania v 5-drôte alebo 4-vodičový režim RGB.
85	Vs_in	I	Vs vstupný signál.Používa sa v režime CP pre 5-vodičový režim načasovania.
79	De_in	I	Údaje umožňujú vstupný signál.Používa sa v 24-bitovom digitálnom vstupu Režim portu (napríklad spracovanie 24-bitových RGB údajov z DVI RX IC).
35	Dclk_in	I	Vstupný signál hodín.Používa sa v 24-bitovom režime digitálneho vstupu (Napríklad spracovanie 24-bitových údajov RGB z DVI RX IC) a tiež v Vstupný režim digitálneho CVBS.
52	Sieť	I	Synchronizácia na zelenom vstupe.Používa sa v režime zabudovaného synchronizácie.
77	Sójový	I	Synchronizácia na vstupe LUMA.Používa sa v režime zabudovaného synchronizácie.

Adv7401kstz-140 funkcie

• Vysokorýchlostná analógovo-digitálna konverzia: Adv7401KSTZ-140 je vybavený štyrmi 10-bitovými analógovými prevodníkmi (ADC), ktoré môžu pracovať pri vzorkovacej miere do 140 MHz.Táto schopnosť jej umožňuje efektívne digitalizovať video signály s vysokým rozlíšením, vďaka čomu je vhodná pre pokročilé aplikácie na spracovanie videa.

• Všestranný analógový vstupný multiplexor: Toto zariadenie je vybavené 12-kanálovým analógovým vstupným multiplexorom, ktorý obsahuje podporu rýchleho prázdneho slepého bloku Scart.Táto funkcia umožňuje plynulo prepínať medzi rôznymi analógovými zdrojmi videa a vyhovovať rôznym vstupným požiadavkám pre video systémy.

• Komplexná podpora pre video štandard: Adv7401KSTZ-140 podporuje širokú škálu farieb videa vrátane NTSC, PAL a SECAM.Môže tiež spracovať formáty videa komponentov, ako sú 525p, 625p, 720p a 1080i, čo zabezpečuje kompatibilitu s rôznymi globálnymi formátmi videa a rozlíšeniami.

• Grafická digitalizácia: Digitalizácia grafiky RGB až do rozlíšení 1280 × 1024 pri 75 Hz (SXGA), je ADV7401KSTZ-140 ideálna pre aplikácie vyžadujúce grafické spracovanie s vysokým rozlíšením, ako napríklad pokročilé sledovacie systémy a digitálne značenie.

• Pokročilá konverzia farebného priestoru: Zariadenie obsahuje konverznú maticu s farbou 3 × 3, ktorá uľahčuje flexibilnú konverziu medzi rôznymi farebnými priestormi, ako je YCRCB na RGB a naopak.Táto funkcia je vynikajúca na udržanie presnosti a kvality farieb v multimediálnych aplikáciách.

• Digitálny vstupný port: Adv7401KSTZ-140 obsahuje 24-bitový digitálny vstupný port, ktorý podporuje údaje z prijímača DVI/HDMI prijímača ICS.Táto funkcia zvyšuje kompatibilitu ChIP s modernými zdrojmi digitálneho videa, čo umožňuje integrovanie do širokej škály digitálnych multimediálnych systémov.

• Programovateľné výstupné rozhrania : Ponúka programovateľné výstupné rozhranie, ktoré je možné nastaviť na 12-bit 4: 4: 4 alebo 8-bit 4: 2: 2 dvojité rýchlosti dát (DDR) Pixelové výstupné formáty.Táto flexibilita zaisťuje, že výstup môže byť prispôsobený tak, aby vyhovoval konkrétnym potrebám aplikácií, či už pre vysielacie zariadenia alebo elektroniku.

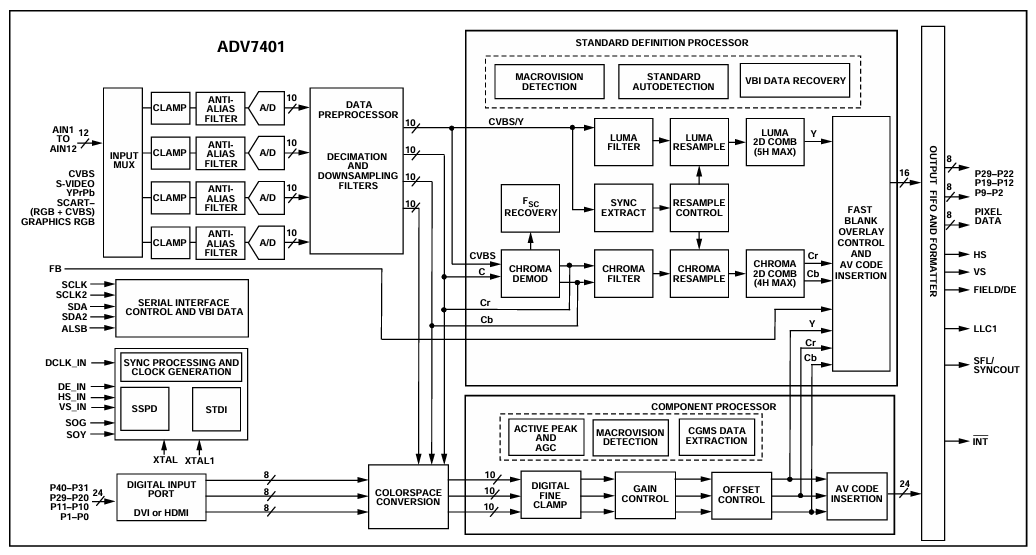

Bloková schéma Adv7401kstz-140

Diagram Adv7401kstz-140 Ilustruje interné funkčné bloky tohto pokročilého videa dekodéra a digitalizátora, pričom zdôrazňuje, ako spracováva rôzne analógové video signály do digitálneho výstupu.Čip podporuje viac vstupných formátov, ako napríklad CVB, S-Video, Ypbpra Rgb, všetky smerované cez vstup MUX, ktorý vyberie medzi 12 analógovými vstupmi (AIN1 až AIN12).Každý vybraný signál prechádza a Upevniť a Filter Na prípravu signálu na digitalizáciu jedným z integrovaných 10-bitových analógových a digitálnych prevodníkov (A/D).

Po digitalizácii sa signály spracúvajú v Predprocesor, čo zahŕňa Decimácia a Filtre na vzorkovanie Znížiť rýchlosť prenosu dát a príprava signálov na ďalšie digitálne spracovanie.V závislosti od typu vstupu môže byť video spracované prostredníctvom buď Procesor štandardného definície alebo Komponent.Ten SD Procesor zvládne kompozitné a S-video signály, vykonávajú úlohy, ako napríklad Demodulácia chroma, Filtrovanie Luma a Chroma, Hrebeňové filtrovaniea Prevzorkovanie, zabezpečenie jasného oddelenia zložiek jasu a chrominancie.Zahŕňa tiež funkcie ako Detekcia makrovisie a Obnova údajov VBI.

Pre video zložky, Komponent je zodpovedný za operácie ako Zvládnuť, Korekcia posunua Aktívny vrchol a Agc úpravy.Zahŕňa Cgms a Makrovónia Detekcia údajov o dodržiavaní predpisov na ochranu predpisov.Okrem toho existuje Konverzia farby prispôsobiť sa Ycbcr alebo Rgb signály do požadovaného výstupného formátu.Všetky spracované signály sa zbiehajú v Výstup a Formovať, kde sú zarovnané, formátované a synchronizované pred výstupom ako dáta digitálnych pixelov spolu so synchronizačnými signálmi, ako sú napríklad HS, Vs, Pole/dea ďalšie.Diagram tiež ukazuje podporu pre Dvi alebo Hdmi vstup cez 8-bitový digitálny port a zabudovaný Sériový Riadenie rozhrania pre komunikáciu a konfiguráciu.

Špecifikácie Adv7401KSTZ-140

Typ	Parameter
Výrobca	Analog Devices Inc.
Balenie	Podnos
Stav	Aktívny
Funkcia	Dekodér, digitalizátor
Žiadosti	Spotrebiteľ
Štandardy	Itu-r bt.656, NTSC, PAL, SECAM
Ovládacie rozhranie	Sériový
Napätie - napájanie	1,65 V ~ 3,6V
Montáž	Povrchová montáž
Balenie	100-LQFP
Balík dodávateľských zariadení	100-LQFP (14x14)
Základné číslo produktu	Adv7401

Adv7401kstz-140 aplikácie

Televízory s vysokým rozlíšením (HDTV)

Adv7401KSTZ-140 sa používa v rôznych typoch HDTV, vrátane modelov LCD, DLP ™, Plazma a CRT, na dekódovanie a spracovanie širokej škály video signálov.Jeho schopnosť spracovať viacero štandardov a formátov vysielania z neho robí dôležitú súčasť na zabezpečenie širokej kompatibility a vysokokvalitného výstupu videa v televíznej technológii.

Projektory

Tento dekodér videa je neoddeliteľnou súčasťou projektorov LCD aj DLP, kde zvyšuje možnosti spracovania videa.Umožňuje projektorom presne vykresliť obsah s vysokým rozlíšením, vďaka čomu je ideálny pre nastavenia domáceho kina aj pre profesionálne prezentačné prostredie.

Set-top boxy (STB) s osobným video rekordérom (PVR)

V boxoch set-top uľahčuje ADV7401KSTZ-140 dekódovanie rôznych formátov videa na prezeranie a zaznamenávanie obsahu z rôznych zdrojov.Táto funkcia podporuje funkčnosť osobných záznamov videa, flexibilné možnosti prezerania a nahrávania.

Audio-video prijímače (AVR)

ČIP zvyšuje audio-video prijímače integráciou robustných možností dekódovania videa s riadením zvuku.Táto integrácia je dobrá pre AVR používané v systémoch domácej zábavy a poskytuje bezproblémový zvukový a video zážitok v jednom zariadení.

Prevodníky s multiformátom

Adv7401kstz-140 sa používa v prevodníkoch s multiformami skenovania na pomoc pri premene video signálov medzi rôznymi formátmi a rozlíšeniami.Táto aplikácia je vynikajúca na zabezpečenie kompatibility a udržiavanie kvality videa v rôznych technológiách a štandardoch zobrazovania.

DVD Recorders s progresívnou podporou vstupu skenovania

V DVD Recorders hrá Adv7401KSTZ-140 úlohu dekódovaním a digitalizáciou prichádzajúcich video signálov, čo podporuje vstupy progresívneho skenovania.Táto schopnosť umožňuje záznamníkom DVD zachytiť a ukladať vysoko kvalitný videoobsah, čím sa zlepšuje celková kvalita nahrávania.

Adv7401kstz-140 Podobné časti

• Adv7401bstz-110

• Adv7401Wbstz-110

• Adv7441abstz-110

Adv7401kstz-140 Programovacie kroky

1. Vyberte príslušný primárny režim (prim_mode) a Video Standard (Vid_std): Primárny režim a výber štandardného videa je dôležitý, pretože určuje, ako interpretuje ADV7401KSTZ-140 prichádzajúci video signál.Register prim_mode identifikuje primárny formát vstupu videa (napr. NTSC, PAL), zatiaľ čo register VID_STD určuje štandardné podrobnosti (napr. 525I, 625I).Správne nastavenie týchto registrov zaisťuje, že dekodér videa dokáže spracovať konkrétne atribúty vstupného signálu, ako je snímka a rozlíšenie.

2. Nakonfigurujte catch hodín (latch_clk): Nastavenie západných hodín je dôležité pre synchronizáciu spracovania video údajov.Programovaním registra LATCH_CLK upravíte načasovanie dátovej západky tak, aby zodpovedalo frekvencii vstupného videa Pixel.Tento krok je dôležitý na zabezpečenie toho, aby dekodér videa správne zachytil a spracováva každý pixel v správny čas, čím sa predišlo problémom s načasovaním alebo korupcii údajov.

3. Nastavte pomer deliča PLL: Tento krok zahŕňa manuálne nastavenie pomeru deliča PLL (fázová slučka) na generovanie správneho výstupu Pixel Clock z danej vstupnej frekvencie.Povolením manuálneho ovládania (PLL_DIV_MAN_EN) a programovaním PLL_DIV_RATIO môžete doladiť výstupné hodiny pixelov tak, aby zodpovedali špecifickým potrebám vášho systému displeja alebo ďalšieho spracovania.Táto presná kontrola je vhodná na udržanie integrity a synchronizácie signálu vo vašom reťazci spracovania videa.

4. Konfigurujte nastavenia rozsahu VCO a PLL nabíjacieho čerpadla: Nastavenie rozsahu VCO (napätie ovládané oscilátorom) a nastavenie čerpadla na náboj PLL sú dôležité pre stabilizáciu frekvencie vygenerovaných hodín pixelov.Registre VCO_RANGE a PLL_QPUMP vám umožňujú optimalizovať výkon PLL za rôznych prevádzkových podmienok, čím sa zabezpečí, že výstupné hodiny zostanú stabilné a v rámci potrebných špecifikácií pre spoľahlivé dekódovanie videa.

5. Nastavte voľnú dĺžku riadku (FR_LL): V situáciách, keď sa vstup videa stratí alebo prerušuje, nastavenie dĺžky čiary bez prevádzky pomáha udržiavať konzistentný výstup zadaním dĺžky riadku vo voľnom chode.Výpočtom a nastavením registra FR_LL na základe očakávaného riadkového obdobia môže ADV7401KSTZ-140 pokračovať v výstupoch video rámcov so správnym načasovaním, čo je dobré pre aplikácie, ktoré si vyžadujú konštantnú prítomnosť videa.

Adv7401kstz-140 Výhody

Univerzálna kompatibilita vo formáte

Adv7401KSTZ-140 sa vyznačuje jeho schopnosťou podporovať širokú škálu video štandardov vrátane formátov NTSC, PAL, SECAM a formátov s vysokým rozlíšením, ako sú 720p a 1080i.Dokáže spracovať grafiku RGB až do rozlíšenia SXGA.Táto široká kompatibilita umožňuje využívať čip v rôznych aplikáciách bez obáv z formátových obmedzení.

Vysoko kvalitné spracovanie videa

Adv7401KSTZ-140, vybavený štyrmi 10-bitovými ADC, ktoré môžu ochutnať až 140 MHz, zaisťuje vysoko kvalitné spracovanie videa.Táto schopnosť jej umožňuje zachytiť a konvertovať video signály so zvýšenou čistotou a presnosťou farieb, čo poskytuje vynikajúcu reprodukciu videa.To je prospešné v aplikáciách, kde je dôležitá kvalita videa, napríklad pri lekárskom zobrazovaní, vysielaní s vysokým rozlíšením a systémami bezpečnostného dohľadu.

Zjednodušený návrh systému

Integráciou funkcií dekódovania videa a grafickej digitalizácie grafiky RGB do jedného čipu zjednodušuje celkový návrh systému Adv7401KSTZ-140.Táto integrácia znižuje počet komponentov požadovaných vo fáze návrhu, čo vedie k úsporám nákladov, pokiaľ ide o materiály aj montáž.Zvyšuje tiež spoľahlivosť systému v dôsledku menšieho prepojenia a potenciálnych bodov zlyhania, čo z neho robí efektívne riešenie pre komplexné multimediálne systémy.

Flexibilné možnosti výstupu

Zariadenie ponúka flexibilné výstupné rozhrania, ktoré sú schopné podporovať 12-bitové pixelové formáty 4: 4: 4 a 8-bit 4: 2: 2 (DDR).Táto flexibilita umožňuje prispôsobiť výstupný formát na základe ich konkrétnych požiadaviek na aplikáciu, či už potrebujú vysokú farbu vernosti pre digitálne značenie alebo optimalizované formáty pixelov pre video rozhrania.Táto adaptabilita zaisťuje, že Adv7401KSTZ-140 sa dá efektívne používať v rôznych koncových použitiach.

Spoľahlivý výkon v rôznych podmienkach

Adv7401KSTZ-140, navrhnutý tak, aby pracoval v priemyselnom teplotnom rozsahu od -40 ° C až +85 ° C, je postavený tak, aby spoľahlivo vykonával v širokej škále podmienok životného prostredia.Vďaka tejto robustnosti je vhodná na použitie v vonkajších aplikáciách, priemyselných prostrediach a ďalších scenároch, v ktorých sú obavy o kolísanie teploty.Môžete sa spoliehať na zariadenie, aby ste udržali konzistentný výkon, bez ohľadu na tepelné výzvy, ktoré by mohli vzniknúť v prevádzkovom prostredí.

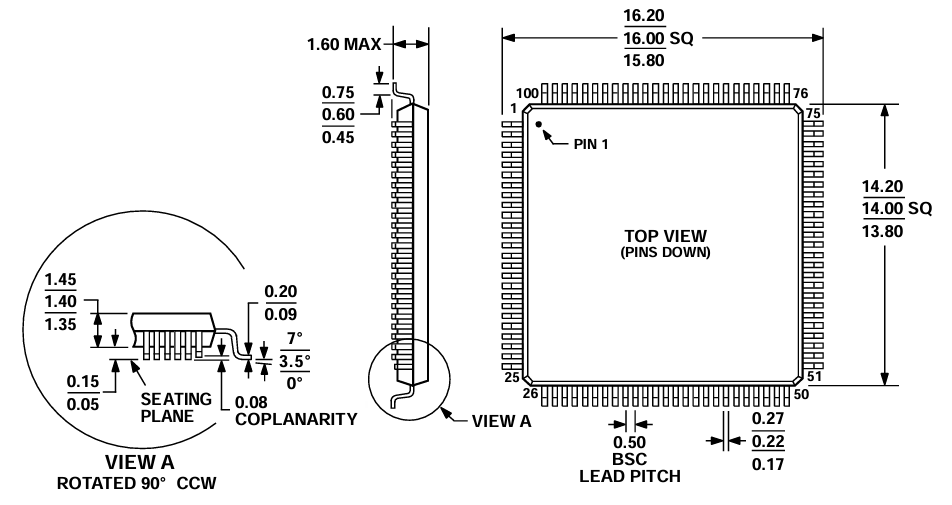

Adv7401kstz-140 Balenie rozmerov

Rozmery

Parameter	Rozmer (mm)
Veľkosť tela (typická)	14,00 × 14,00
Veľkosť tela (min - max)	13,80 - 14.20
Celkový rozpätie olova (min - max)	15,80 - 16.20
Výška balíka (maximum)	1.6
Výška tela (min - max)	1,35 - 1,45
Šírka olova (min - max)	0,17 - 0,27
HODNOTENIE HODNOTENIE (Základné rozstupy)	0,5
Výška olova	0,05 - 0,15
Sortiment	0 ° - 7 °
Olovená koplanarita (maximum)	0,08

Obava

Výrobca Adv7401KSTZ-140

Adv7401KSTZ-140 je sofistikovaný multiformný dekodér videa a grafický digitalizátor, ktorý vyrába Analog Devices Inc., renomovaný líder v polovodičovom priemysle.Analógové zariadenia, ktoré sú známe svojou inováciou a spoľahlivosťou, sa špecializujú na vývoj a výrobu širokého spektra integrovaných obvodov pre aplikácie na spracovanie signálu.Odbornosť spoločnosti zaisťuje, že Adv7401KSTZ-140 je schopný poskytnúť vysokovýkonné dekódovanie videa a podporovať rôzne video formáty a normy pre multimediálne aplikácie.

Záver

Adv7401KSTZ-140 vyniká ako robustné a flexibilné riešenie pre náročné úlohy spracovania video signálu.S podporou viacerých globálnych video štandardov, digitalizácie RGB s vysokým rozlíšením, programovateľné výstupné formáty a prevádzky v priemyselných teplotných rozsahoch poskytuje spoľahlivosť a výkon v spotrebiteľskom aj profesionálnom prostredí.Či už na vylepšenie multimediálnych systémov, zjednodušenie architektúry dizajnu alebo zaistenie kompatibility v rôznych formátoch, tento dekodér/digitalizátor ponúka výhody.Adv7401KSTZ-140 zostáva všestranným a budúcim komponentom pre integrované video aplikácie.
