Sprievodca čipom rozhrania ADM560JRS, funkciami a aplikáciami

Práca so sériovou komunikáciou často znamená pripojenie logických obvodov k zariadeniam, ktoré využívajú signály RS232.ADM560JRS vám pomôže zvládnuť toto spojenie so štyrmi vysielačmi a piatimi prijímačmi zabudovanými do jedného kompaktného čipu.Môžete ho použiť na prevod signálov logickej úrovne do napäťových úrovní RS232 a súčasne prijímať dáta zo sériových liniek.Zariadenie beží z jediného zdroja nízkeho napätia a používa nabíjaciu pumpu na vytvorenie potrebných napätí rozhrania.Vďaka podpore niekoľkých komunikačných kanálov sa dobre hodí do riadiacich systémov, počítačových rozhraní a vstavaných zariadení, ktoré si vymieňajú sériové dáta.

Katalóg

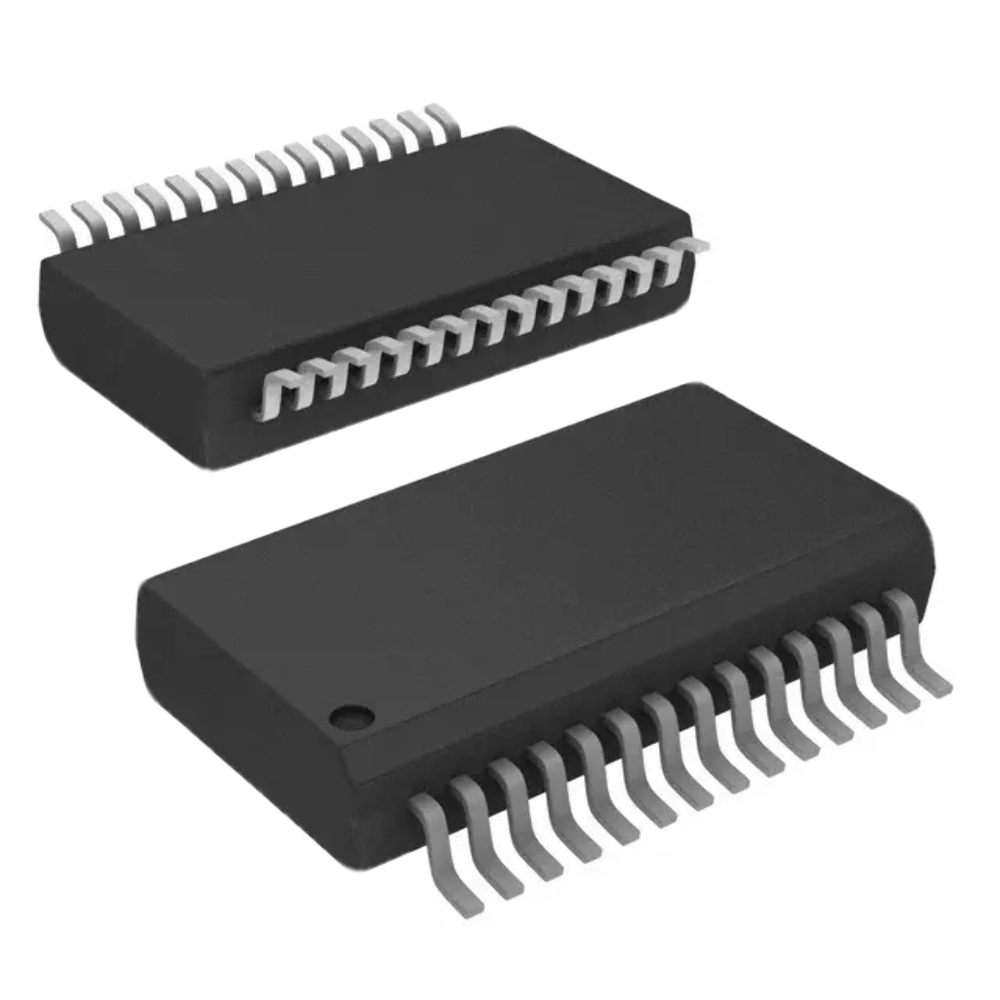

Prehľad ADM560JRS

ADM560JRS je nízkoenergetický RS 232 transceiver určený pre systémy, ktoré si vymieňajú sériové dáta medzi logickými obvodmi a štandardnými komunikačnými linkami RS 232.Zariadenie integruje štyri vysielače a päť prijímačov, čo umožňuje viacero signálových ciest v rámci jedného kompaktného balenia.Funguje z jedného zdroja 3 V až 3,6 V a generuje požadované kladné a záporné napätie rozhrania pomocou internej nabíjacej pumpy s externými kondenzátormi.Rýchlosť prenosu dát dosahuje 116 kbps, čo podporuje typické úlohy sériovej komunikácie.Zariadenie je zabalené v 28-pinovom formáte SSOP vhodnom pre povrchové dosky plošných spojov.Hľadáte ADM560JRS?Kontaktujte nás a skontrolujte aktuálne zásoby, dodaciu dobu a cenu.

Podrobnosti o pinoute ADM560JRS

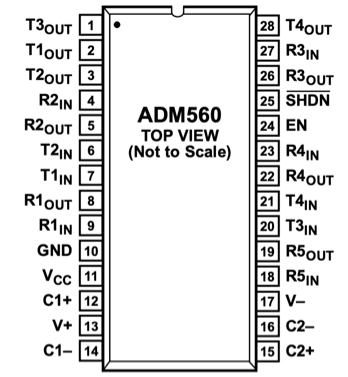

Popis kolíka ADM560JRS

Číslo PIN	Názov PIN	Popis
1	T3OUT	Výstupný kanál vysielača RS-232 3, ktorý riadi externú sériovú linku pomocou napäťových úrovní RS-232.
2	T1OUT	Výstupný kanál 1 vysielača RS-232 poskytuje konvertované logické signály pre sériové komunikačné linky.
3	T2OUT	Výstupný kanál 2 vysielača RS-232, ktorý vydáva napäťové signály kompatibilné s RS-232.
4	R2IN	Vstupný kanál 2 prijímača RS-232, ktorý prijíma prichádzajúce signály RS-232 z externých zariadení.
5	R2OUT	Logický výstup CMOS/TTL zodpovedajúci kanálu 2 prijímača po konverzii úrovne RS-232.
6	T2IN	Vstup logickej úrovne pre kanál 2 vysielača, ktorý je interne konvertovaný na výstupné úrovne RS-232.
7	T1IN	Vstup logickej úrovne pre kanál 1 vysielača používaný na riadenie koncového stupňa RS-232.
8	R1OUT	Výstup logickej úrovne z kanála 1 prijímača predstavuje konvertovaný vstupný signál RS-232.
9	R1IN	Vstupný kanál 1 prijímača RS-232 pripojený k externej linke sériového rozhrania.
10	GND	Referenčné uzemnenie pre zariadenie a vnútorné obvody.
11	VCC	Vstup hlavného zdroja napájania, zvyčajne pracujúci od približne 3,0 V do 3,6 V.
12	C1+	Kladná svorka prvého kondenzátora nabíjacieho čerpadla použitého v stupni zdvojovača napätia.
13	V+	Kladný generovaný výstup napätia z internej nabíjacej pumpy používanej ovládačmi RS-232.
14	C1-	Záporná svorka prvého kondenzátora nabíjacieho čerpadla použitého v obvode zdvojovača napätia.
15	C2+	Kladná svorka druhého kondenzátora nabíjacieho čerpadla používaného pre stupeň striedača napätia.
16	C2-	Záporná svorka druhého kondenzátora nabíjacej pumpy používaná na generovanie záporného napätia RS-232.
17	V-	Výstup záporného napätia z internej nabíjacej pumpy používanej na signalizáciu RS-232.
18	R5IN	Vstupný kanál 5 prijímača RS-232 pre prichádzajúce sériové dátové signály.
19	R5OUT	Logický výstup CMOS/TTL zodpovedajúci kanálu 5 prijímača po konverzii signálu.
20	T3IN	Vstup logickej úrovne pre kanál 3 vysielača používaný na vytváranie výstupných signálov RS-232.
21	T4IN	Vstup logickej úrovne pre kanál 4 vysielača, ktorý napája interný ovládač RS-232.
22	R4OUT	Výstup logickej úrovne z kanála 4 prijímača predstavuje konvertovaný vstupný signál RS-232.
23	R4IN	Vstupný kanál 4 prijímača RS-232 pripojený k externej komunikačnej linke.
24	EN	Povoliť riadiaci vstup používaný na aktiváciu alebo deaktiváciu vnútorných obvodov zariadenia.
25	SHDN	Vstup ovládania vypnutia, ktorý uvedie zariadenie do režimu vypnutia s nízkou spotrebou energie.
26	R3OUT	Výstup logickej úrovne z kanála 3 prijímača zodpovedajúci prijatému signálu RS-232.
27	R3IN	Vstupný kanál 3 prijímača RS-232 na príjem signálov sériového rozhrania.
28	T4OUT	Výstupný kanál 4 vysielača RS-232 poskytuje konvertované sériové výstupné signály.

Model CAD ADM560JRS

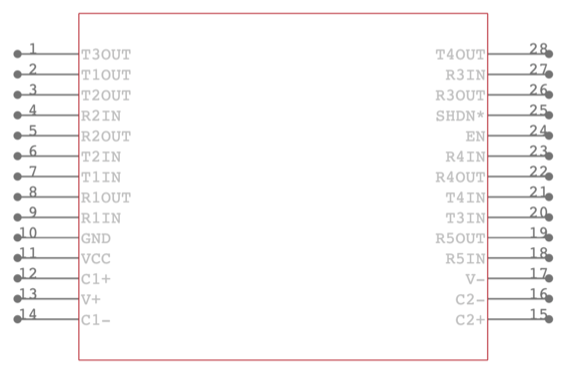

Symbol ADM560JRS

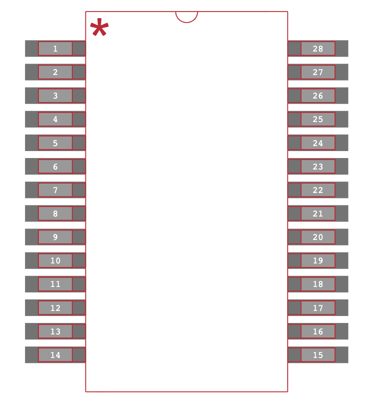

ADM560JRS Footprint

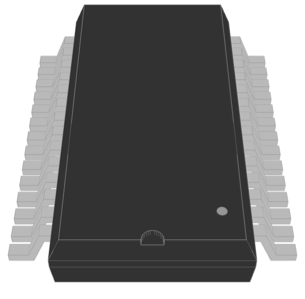

3D model ADM560JRS

Vlastnosti ADM560JRS

Integrovaná štruktúra transceivera RS232

ADM560JRS kombinuje štyri vysielače a päť prijímačov v rámci jedného kompaktného zariadenia.Toto usporiadanie podporuje plne duplexnú sériovú komunikáciu a zároveň znižuje počet samostatných komponentov rozhrania potrebných na doske plošných spojov.

Prevádzka s jedným nízkonapäťovým napájaním

Zariadenie pracuje z jedného zdroja medzi 3 V a 3,6 V. To umožňuje priame pripojenie k moderným nízkonapäťovým logickým systémom bez potreby dodatočných napájacích koľajníc.

Generovanie napätia internej nabíjacej pumpy

Vnútorná nabíjacia pumpa vytvára kladné a záporné napätie potrebné pre signalizáciu RS 232.Externé kondenzátory pripojené k vyhradeným kolíkom pomáhajú obvodu pri vytváraní stabilných úrovní napätia rozhrania.

Viac kanálov prijímača

Päť nezávislých kanálov prijímača prijíma vstupné signály RS 232 a konvertuje ich na výstupy na logickej úrovni.To umožňuje sledovať a spracovávať niekoľko komunikačných liniek v rámci jedného integrovaného obvodu.

Štyri dedikované výstupy vysielača

Štyri cesty vysielača konvertujú vstupné signály logickej úrovne na výstupné úrovne RS 232.Tieto výstupy riadia externé komunikačné linky, ktoré sa pripájajú k sériovým portom alebo iným zariadeniam rozhrania.

Tolerancia šumu prijímača

Každý kanál prijímača obsahuje hysterézu na vstupnom stupni.Tento dizajn pomáha udržiavať stabilný logický výstup, keď prichádzajúci signál obsahuje elektrický šum alebo pomalé prechody.

Podpora prenosu dát až do 116 kbps

Zariadenie podporuje prenosovú rýchlosť až 116 kilobitov za sekundu.Tento rozsah pokrýva bežné rýchlosti sériovej komunikácie používané v riadiacich zariadeniach a počítačových rozhraniach.

Kompaktný balík pre povrchovú montáž

Zariadenie sa dodáva v balení s 28 zvodmi SSOP.Jeho malé rozmery podporujú husté usporiadanie obvodov pri zachovaní jasného rozmiestnenia kolíkov pre spoľahlivú montáž.

Technické špecifikácie ADM560JRS

Atribút produktu	Hodnota atribútu
Výrobca	Analog Devices, Inc.
Napätie - Napájanie	3V ~ 3,6V
Typ	Transceiver
Dodávateľský balík zariadení	28-SSOP
séria	-
Hysterézia prijímača	300 mV
Protokol	RS232
Balenie / puzdro	28-SSOP (0,209', šírka 5,30 mm)
Balíček	Rúrka
Prevádzková teplota	0 °C ~ 70 °C
Počet ovládačov/prijímačov	4/5
Typ montáže	Povrchová montáž
Duplex	Plný
Rýchlosť prenosu dát	116 kbps
Základné číslo produktu	ADM560
Úroveň citlivosti na vlhkosť (MSL)	1 (neobmedzene)
ECCN	EAR99
HTSUS	8542,39,0001

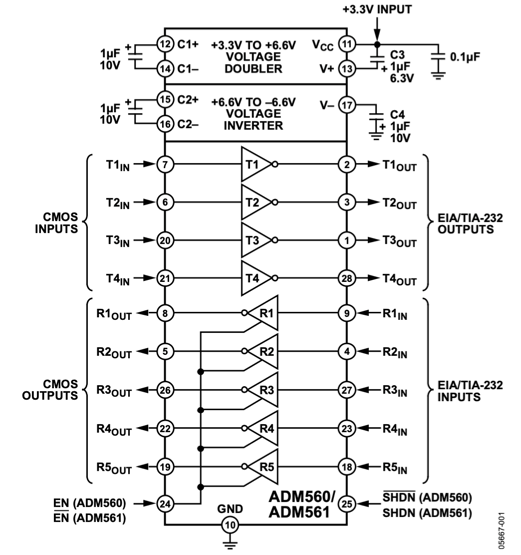

Funkčný blokový diagram ADM560JRS

Vnútorná štruktúra organizuje ADM560JRS do sekcií na výrobu energie, vysielača a prijímača, ktoré konvertujú logické signály na úrovne RS-232 a späť.Stupeň nabíjacej pumpy v hornej časti vytvára kladné a záporné napájacie koľajnice z jediného vstupu +3,3 V pomocou externých kondenzátorov pripojených na kolíky C1 a C2, ktoré generujú napätia V+ a V- používané ovládačmi rozhrania.Štyri cesty vysielača prijímajú vstupy CMOS označené T1IN až T4IN a riadia výstupy RS-232 T1OUT až T4OUT.Päť ciest prijímača prijíma vstupy RS-232 označené R1IN až R5IN a prevádza ich na výstupy CMOS R1OUT až R5OUT.Riadiace a referenčné kolíky vrátane EN alebo SHDN, VCC a GND sa zobrazujú v spodnej časti rozloženia, čo indikuje, že zariadenie umožňuje ovládacie a napájacie pripojenia pri zoskupovaní toku signálu medzi logikou CMOS a komunikačnými linkami EIA/TIA-232.

Aplikácie ADM560JRS

Sériové rozhrania osobného počítača

ADM560JRS dokáže pripojiť logické obvody v počítačoch alebo vstavaných ovládačoch k sériovým portom RS 232.Jeho vysielače a prijímače riadia konverziu úrovne signálu, takže digitálna logika môže komunikovať s externými zariadeniami, ktoré používajú štandardné sériové komunikačné linky.

Priemyselné riadiace zariadenia

Riadiace jednotky v priemyselných prostrediach si často vymieňajú údaje so snímačmi, ovládačmi alebo diagnostickými nástrojmi prostredníctvom sériových liniek.Zariadenie umožňuje týmto systémom prepojenie s komunikačnými portami RS 232 pri zachovaní internej logiky pracujúcej pri nízkych napäťových úrovniach.

Komunikačné terminály a modemy

Mnoho komunikačných terminálov a systémov založených na modemoch sa spolieha na signalizáciu RS 232 medzi procesnými obvodmi a externým komunikačným zariadením.Zariadenie sa stará o preklad signálu medzi logickými obvodmi a sériovým rozhraním používaným týmito systémami.

Lekárske monitorovacie a diagnostické zariadenia

Lekárske prístroje si niekedy vymieňajú konfiguračné údaje alebo výsledky meraní prostredníctvom sériových pripojení.ADM560JRS poskytuje stabilnú konverziu signálu, ktorá umožňuje lekárskemu zariadeniu na báze mikrokontroléra komunikovať s externými počítačmi alebo záznamníkmi údajov.

Prenosné zariadenie na zaznamenávanie údajov

Prenosné monitorovacie systémy a ručné prístroje môžu používať sériové linky na prenos uložených meraní do iných zariadení.Zariadenie umožňuje týmto systémom napájaným z batérie udržiavať spoľahlivú komunikáciu RS 232 pri prevádzke z nízkonapäťových zdrojov.

Vstavané systémy so staršími sériovými prepojeniami

Vstavané riadiace systémy používané v automatizácii alebo testovaní často interagujú so staršími zariadeniami, ktoré komunikujú cez RS 232. ADM560JRS umožňuje moderným digitálnym obvodom udržiavať kompatibilitu s týmito zavedenými sériovými komunikačnými rozhraniami.

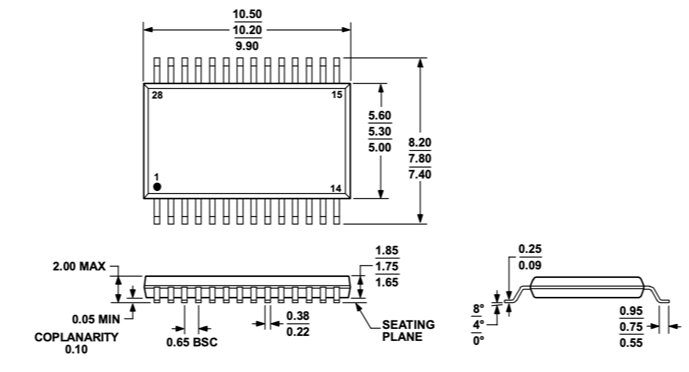

Obrysové rozmery ADM560JRS

Fyzické usporiadanie obalu predstavuje 28 zmršťovací obal s malým obrysom používaným pre ADM560JRS s rozmermi vyjadrenými v milimetroch.Pohľad zhora označuje obdĺžnikové telo s vývodmi usporiadanými pozdĺž oboch dlhých strán a číslovaním kolíkov začínajúcim v rohu označenom bodkou.Dĺžka tela sa pohybuje od 9,90 mm do 10,50 mm a šírka tela sa pohybuje od 5,00 mm do 5,60 mm, pričom celkové rozpätie vrátane vodičov je približne 7,40 mm až 8,20 mm.Rozstup vývodov je špecifikovaný ako 0,65 mm medzi susednými kolíkmi, podporuje kompaktnú povrchovú montáž.Bočné a koncové profily znázorňujú dosadaciu rovinu, uhol ohybu nábehu a toleranciu koplanárnosti, s maximálnou výškou balenia blízkou 2,00 mm.Dodatočné merania definujú šírku zvodu, hrúbku zvodu a predĺženie koncovky, aby bola zabezpečená kompatibilita so štandardnými vzormi SSOP uzávierok definovaných JEDEC MO-150-AH.

Výhody a nevýhody ADM560JRS

Výhody

• Poskytuje viacero ovládačov a prijímačov v jednom integrovanom zariadení, čím sa znižuje počet komponentov

• Prevádzka pri nízkom napájacom napätí vhodná pre moderné nízkoenergetické systémy

• Integrovaná nabíjacia pumpa eliminuje potrebu externého napájacieho napätia ±RS-232

• Hysterézia prijímača zlepšuje spoľahlivosť v elektricky hlučnom prostredí

• Kompaktný obal na povrchovú montáž pomáha minimalizovať využitie miesta na doske

• Podporuje štandardnú komunikáciu RS-232, vďaka čomu je široko kompatibilná so sériovými zariadeniami

• Nízka spotreba energie vhodná pre zariadenia napájané z batérie

Nevýhody

• Maximálna rýchlosť prenosu dát obmedzená na 116 kbps, čo je pomalšie v porovnaní s modernými vysokorýchlostnými rozhraniami

• Rozsah prevádzkových teplôt je obmedzený na komerčnú triedu (0°C až 70°C)

• Na prevádzku nabíjacieho čerpadla sú potrebné externé kondenzátory

• Navrhnuté špeciálne pre RS-232, ktoré sa považuje za starý komunikačný štandard

• Produkt je zastaraný a už sa nevyrába

ADM560JRS Alternatívy

Číslo dielu	Výrobca	Kľúčové vlastnosti	Prípad použitia/poznámky
ADM560JRSZ	Analog Devices Inc.	Balené vo formáte 196-LFBGA navrhnuté pre kompaktné elektronické zostavy s vysokou hustotou.Podporuje inštaláciu na povrch a spoľahlivú prevádzku v širokom rozsahu priemyselných teplôt od -40 °C do 85 °C, čím pomáha udržiavať stabilný výkon v náročných obvodoch.	Používa sa v pokročilých elektronických systémoch, ktoré vyžadujú kompaktné balenie a spoľahlivý výkon.Vhodné pre priemyselné a vstavané konštrukcie, kde je dôležitá stabilná prevádzka a efektívne využitie priestoru dosky.
ADM560JRS-REEL	Analog Devices Inc.	Dodáva sa v 16-PDIP balení určenom na montáž cez otvory.Štýl balenia umožňuje jednoduchú inštaláciu a jednoduchú manipuláciu počas montáže alebo testovania.Pracuje v typickom komerčnom teplotnom rozsahu od 0 °C do 70 °C.	Bežne sa používa vo vývojových doskách, prototypoch alebo zariadeniach, ktoré používajú komponenty s priechodnými otvormi.Formát DIP tiež zjednodušuje riešenie problémov, výmenu a ručnú montáž.
ADM560JR	Analog Devices Inc.	Zabalené v kompaktnom balení 64-VQFN s odkrytou tepelnou podložkou.Navrhnutý pre montáž na povrch, podporuje spoľahlivú prevádzku od -40 °C do 85 °C a zároveň zlepšuje odvod tepla a elektrické uzemnenie.	Dobre sa hodí pre moderné vstavané systémy a priemyselnú elektroniku, kde sa vyžadujú kompaktné rozmery a efektívne riadenie teploty.Často sa používa v konštrukciách obvodov s vysokou hustotou.

O Analog Devices, Inc.

Analog Devices, Inc. je polovodičová spoločnosť, ktorá vyvíja integrované obvody používané na spracovanie signálu, konverziu dát a komunikáciu rozhrania.Spoločnosť založená v roku 1965 so sídlom v Spojených štátoch amerických sa zameriava na technológie spracovania analógových, zmiešaných signálov a digitálnych signálov.Jej produkty sú široko používané v priemyselných systémoch, komunikačných zariadeniach, zdravotníckych prístrojoch, automobilovej elektronike a spotrebiteľských zariadeniach.Portfólio spoločnosti zahŕňa zosilňovače, prevodníky dát, obvody rozhraní, zariadenia na správu napájania a komponenty na spracovanie signálu určené pre elektronické systémy, ktoré vyžadujú presné a spoľahlivé spracovanie signálu.

Záver

ADM560JRS je navrhnutý tak, aby zvládal sériovú komunikáciu medzi logickými obvodmi a zariadeniami RS232.V jednom balení získate štyri vysielače a päť prijímačov, čo umožňuje spravovať niekoľko signálových liniek súčasne.Jeho vnútorná nabíjacia pumpa vytvára požadované napätie rozhrania z jediného zdroja nízkeho napätia.Kompaktný balík SSOP pomáha udržiavať rozloženie obvodov malé a organizované.Zariadenie môžete použiť v riadiacich systémoch, počítačových rozhraniach a komunikačných zariadeniach, ktoré sa spoliehajú na výmenu dát RS232.Vďaka svojej integrovanej štruktúre znižuje potrebu ďalších komponentov rozhrania.
